01-111







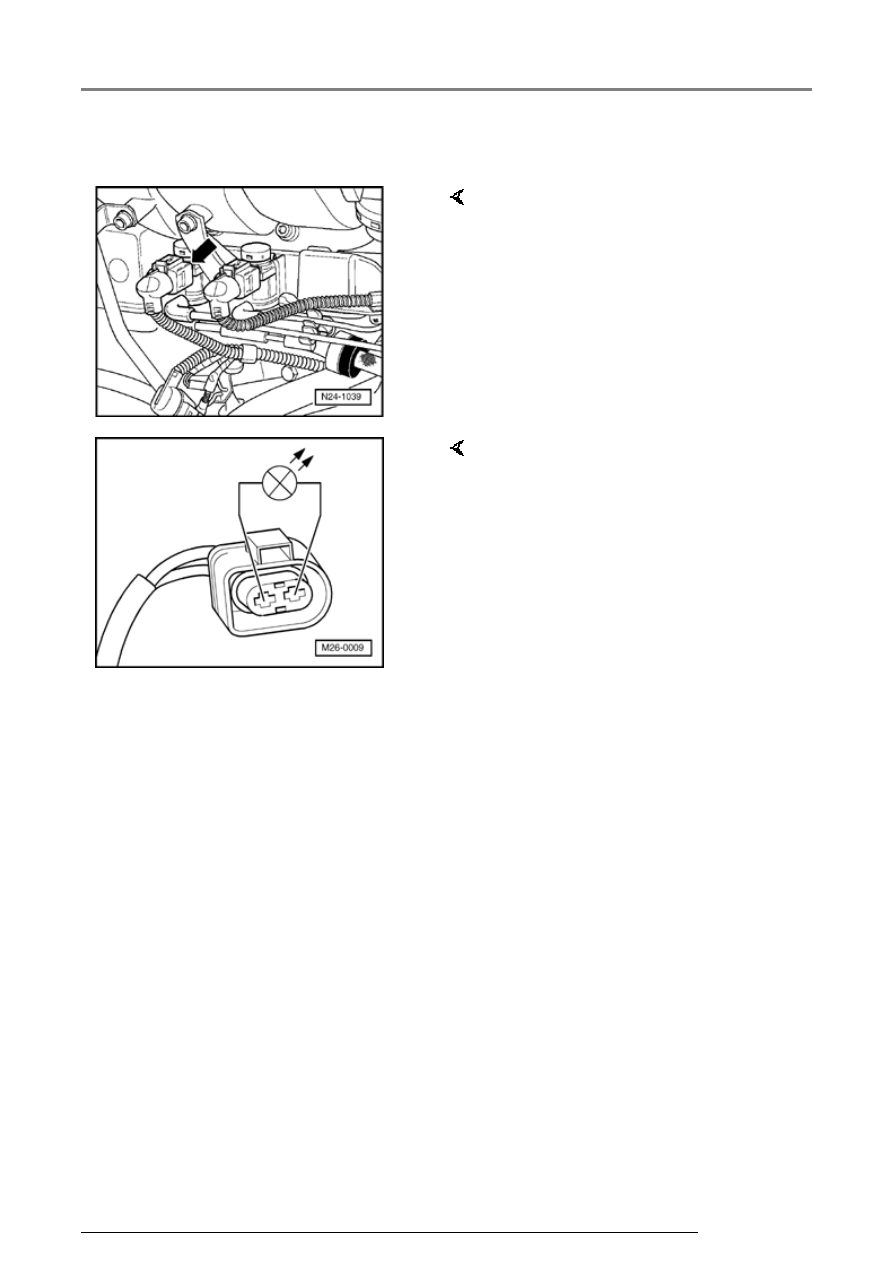

If the valve does not click:



-  Disconnect 2-pin connector from

Secondary Air Injection (AIR)
Solenoid Valve (arrow).



LED flashes:

-  Connect LED test light VAG 1527

to disconnected connector using
adapter cables from VAG 1594.

   LED must flash (bright/darker)

-  Press -C- button to abort output

Diagnosis Test Mode (DTM).

Output Diagnosis Test Mode (DTM)

01-112



Output Diagnosis Test Mode was aborted

     Indicated on display:



Repair Manual, 2.8 Liter VR6 4V

Engine Mechanical, Engine Code(s):
BDF; Repair Group 26



LED does not flash:

-  Switch off ignition.

-  Replace Secondary Air Injection

(AIR) Solenoid Valve -N112-:

-  Check DTC memory, repair

Diagnostic Trouble Codes (DTCs)
if necessary and then erase DTC
memory



Page 01-23

 , DTC

memory, checking and erasing.

-  Read readiness code



Page 01-

146

 . If the DTC memory has

been erased or the Motronic
Engine Control Module (ECM) -
J220- was disconnected from
battery (B+) positive, the
readiness code must be
generated again



Page 01-149

 .

-  Press -C- button to abort output

Diagnosis Test Mode (DTM).

Output Diagnosis Test Mode was aborted

     Indicated on display:



Repair Manual, Electrical

Equipment; Repair Group 92



-  Switch off ignition.

-  Remove wiper arms and cowl

panel:

Output Diagnosis Test Mode (DTM)

01-113





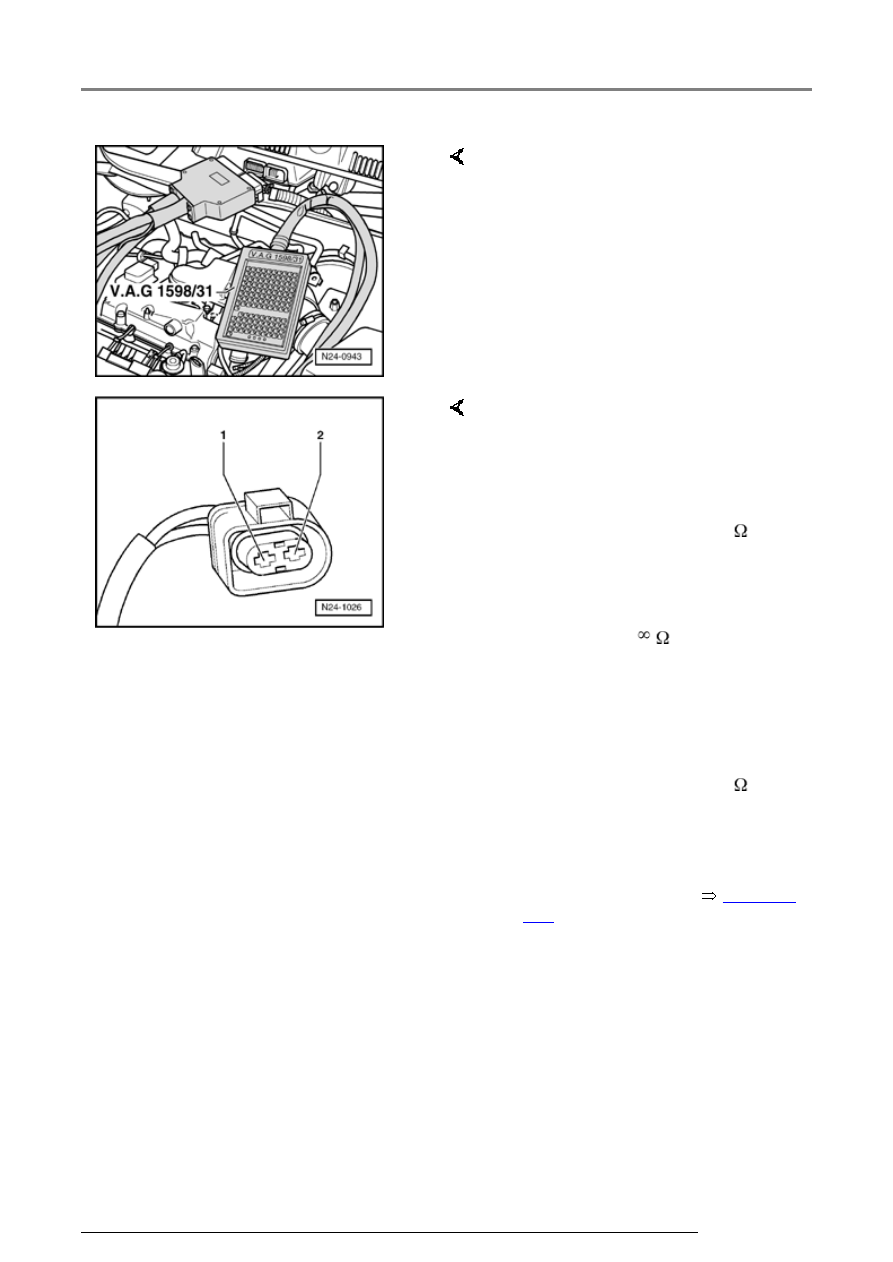

-  Connect VAG 1598/31 test box to

control module wiring harness.
Engine Control Module (ECM) -
J220- remains disconnected.



If no wiring malfunction is found:

-  Check wire for open circuit

between test box socket 44 and
2-pin connector terminal 2
referring to Electrical Wiring
Diagrams.

   Wire resistance: max. 1.5



-  Additionally check wire for short

to battery positive and Ground
(GND).

   Specification:



-  Check wire for open circuit

between 2-pin connector terminal
1 and Fuel Pump (FP) relay -J17-
referring to Electrical Wiring
Diagrams.

   Wire resistance: max. 1.5



-  Replace Motronic Engine Control

Module (ECM) -J220-



Page 24-

173

 .

Output Diagnosis Test Mode (DTM)

01-114







-  Check DTC memory, repair Diagnostic Trouble

Codes (DTCs) if necessary and then erase DTC
memory



Page 01-23

 , DTC memory, checking

and erasing.





-  Erase learned values and adapt Motronic

Engine Control Module (ECM) -J220- again

Page 24-182

 .





-  Read readiness code



Page 01-146

 . If the

DTC memory has been erased or the Motronic
Engine Control Module (ECM) -J220- was
disconnected from battery (B+) positive, the
readiness code must be generated again

Page 01-149

 .





3. Activating Secondary Air Injection (AIR)
Pump Relay -J299-:





-  Press

 -button.

Output Diagnosis Test Mode (DTM)

Secondary Air Injection (AIR) Pump Relay -J299-

     Indicated on display:

If the Secondary Air Injection (AIR) Pump Motor
V101- does not run at intervals:



Repair Manual, Body Exterior; Repair Group 50

   The Secondary Air Injection (AIR) Pump Relay

J299- activates the Secondary Air Injection (AIR)
Pump Motor -V101-, and this must run at
intervals until the next control element is
activated by pressing the

 button.

-  Remove center insulation tray:

Output Diagnosis Test Mode (DTM)
