92-27







Windshield washer jets,
checking and adjusting







CAUTION!







Washer jets must not be cleaned
opposite to the spray direction,
e.g.: blown through from front.







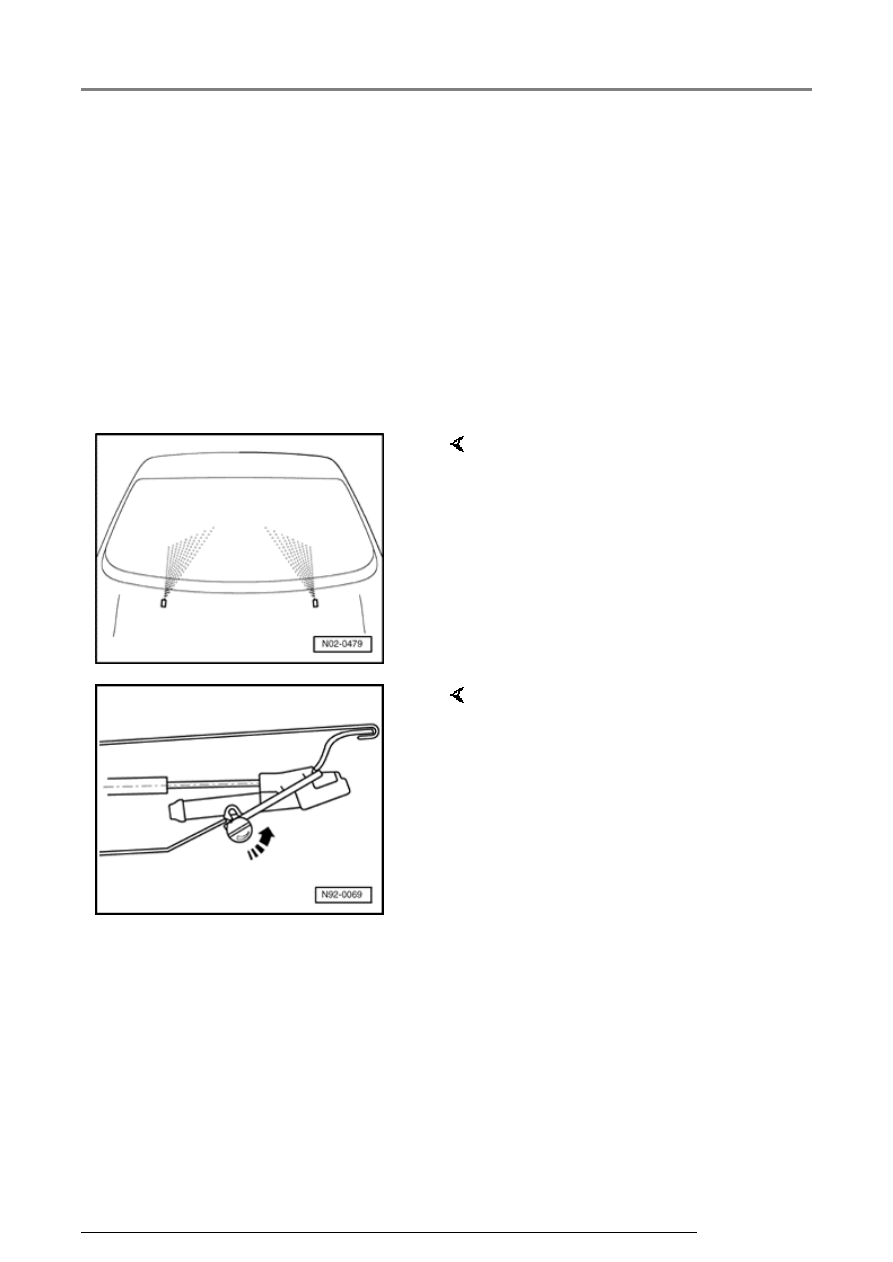

Through m.y. 1999





Washer jets are preset but small
height adjustments can be made.

     If both spray fields are not at the

same height (as illustrated), correct
as follows:



-  Slightly turn eccentric on spray jet

in direction of arrow with a
screwdriver.

Washer system

13/2/2005

92-28







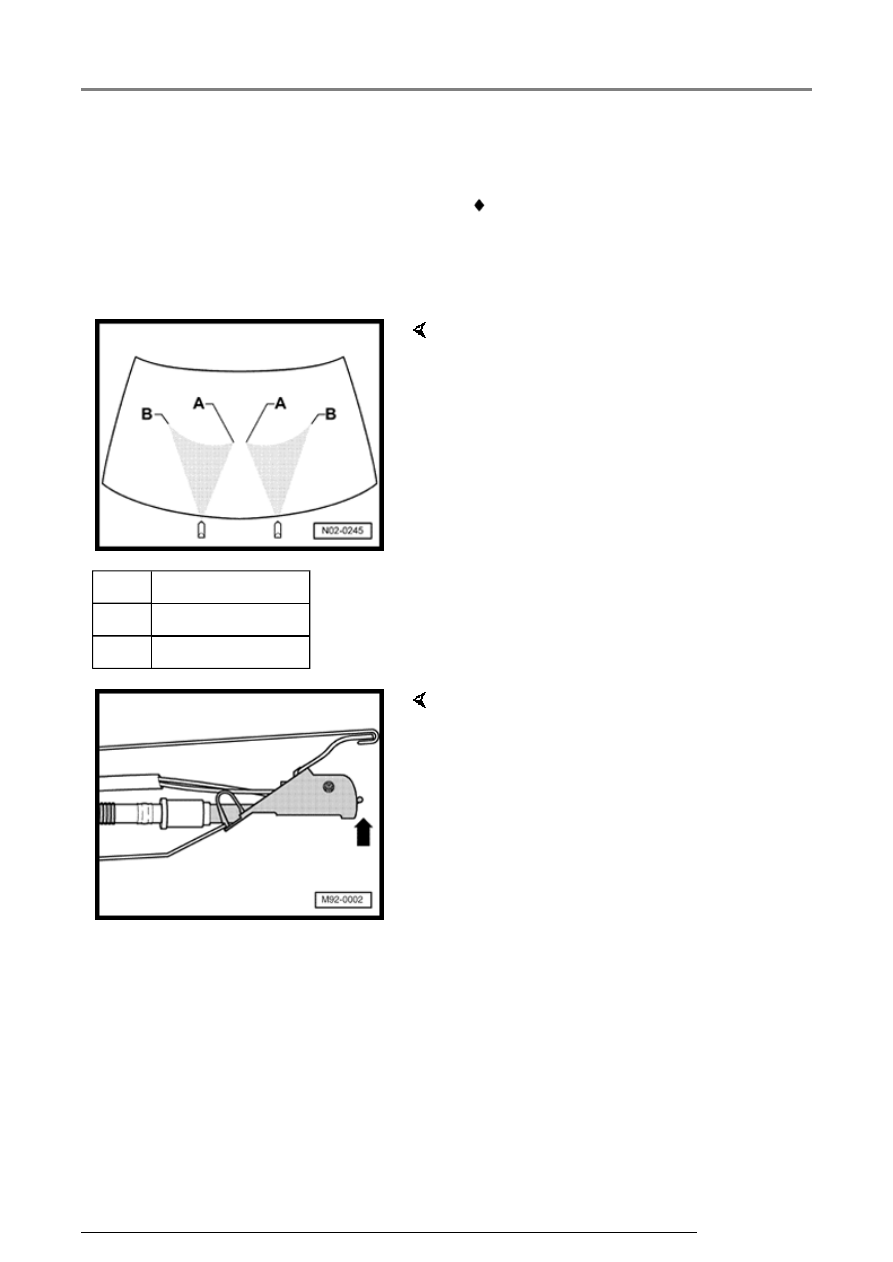

From m.y. 2000





 New design washer jets are installed from m.y.

2000.





Washer jets are preset but small height
adjustments can be made.

     Both spray fields are defined with points A & B.

Distance between points A & B and upper
windshield are indicated in a straight line as
follows.

Point   Distance

A

480 mm (18.8 in.)

B

400 mm (15.7 in.)



-  Move spray jet in direction of arrow with finger.

Washer system

13/2/2005

92-29







Rear window wiper & washer
system





CAUTION!







Before beginning repairs on the electrical
system:









Obtain the anti-theft radio security code.









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.









Disconnect negative ( - ) battery terminal.









When disconnecting and reconnecting
battery terminals, observe all applicable
Notes and torque specifications, as well as
instructions on performing OBD program
and electrical system function checks as
specified in this Repair Manual



Page 27-

39

 .

Rear window wiper [amp] washer system

13/2/2005

92-30

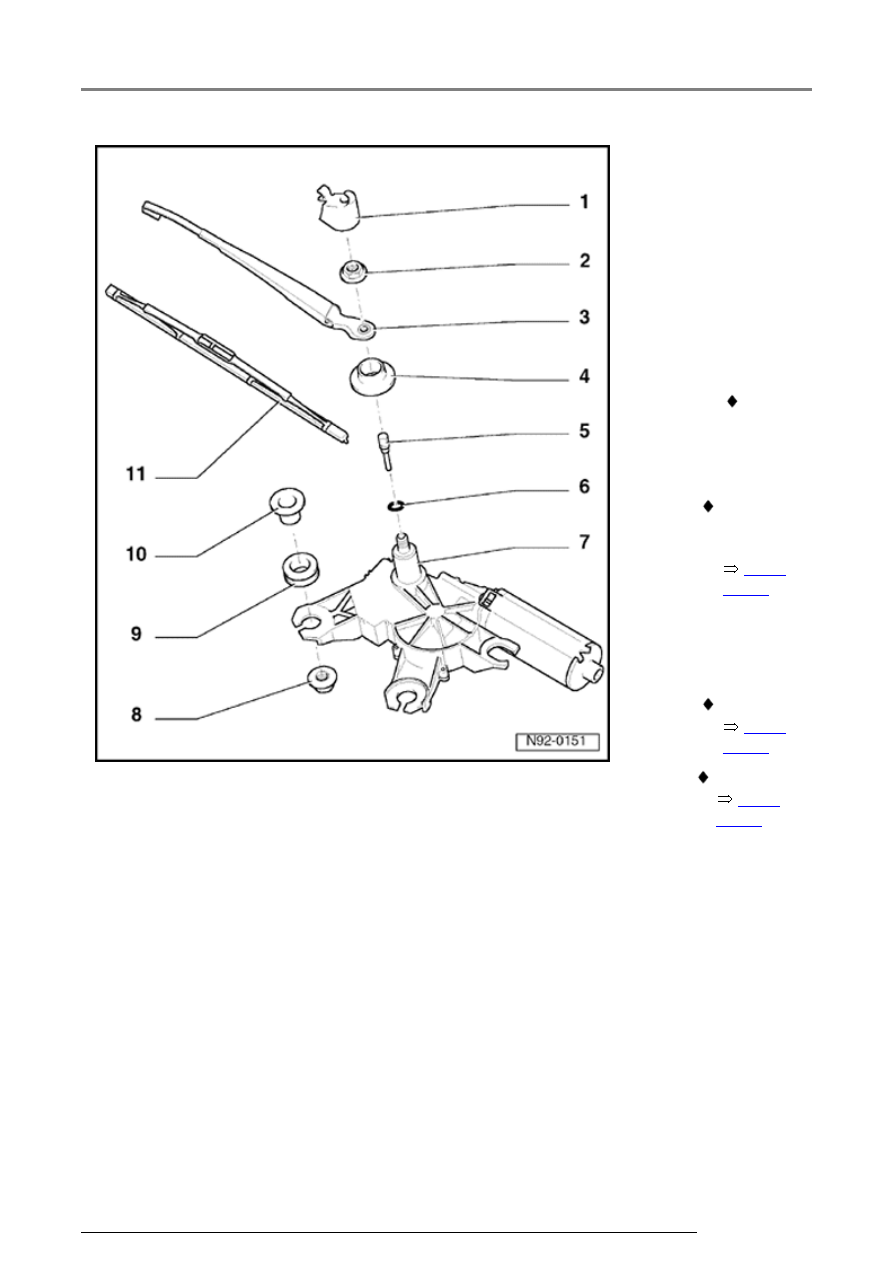

Rear
window
wiper &
washer
system,
assembly



1 - Cap

2 - Hex nut

13mm

 15

Nm

3 - Wiper

arm

 Adjusting

rest
position



Page

92-35



4 - Seal

5 - Washer

jet

 Adjusting



Page

92-37



 Replacing



Page

92-36



6 - Seal

Rear window wiper [amp] washer system
