Volkswagen Golf / Golf GTI / Jetta. Manual - part 1113

92-20





Washer
system

Front and
rear window
washer
system,
overview

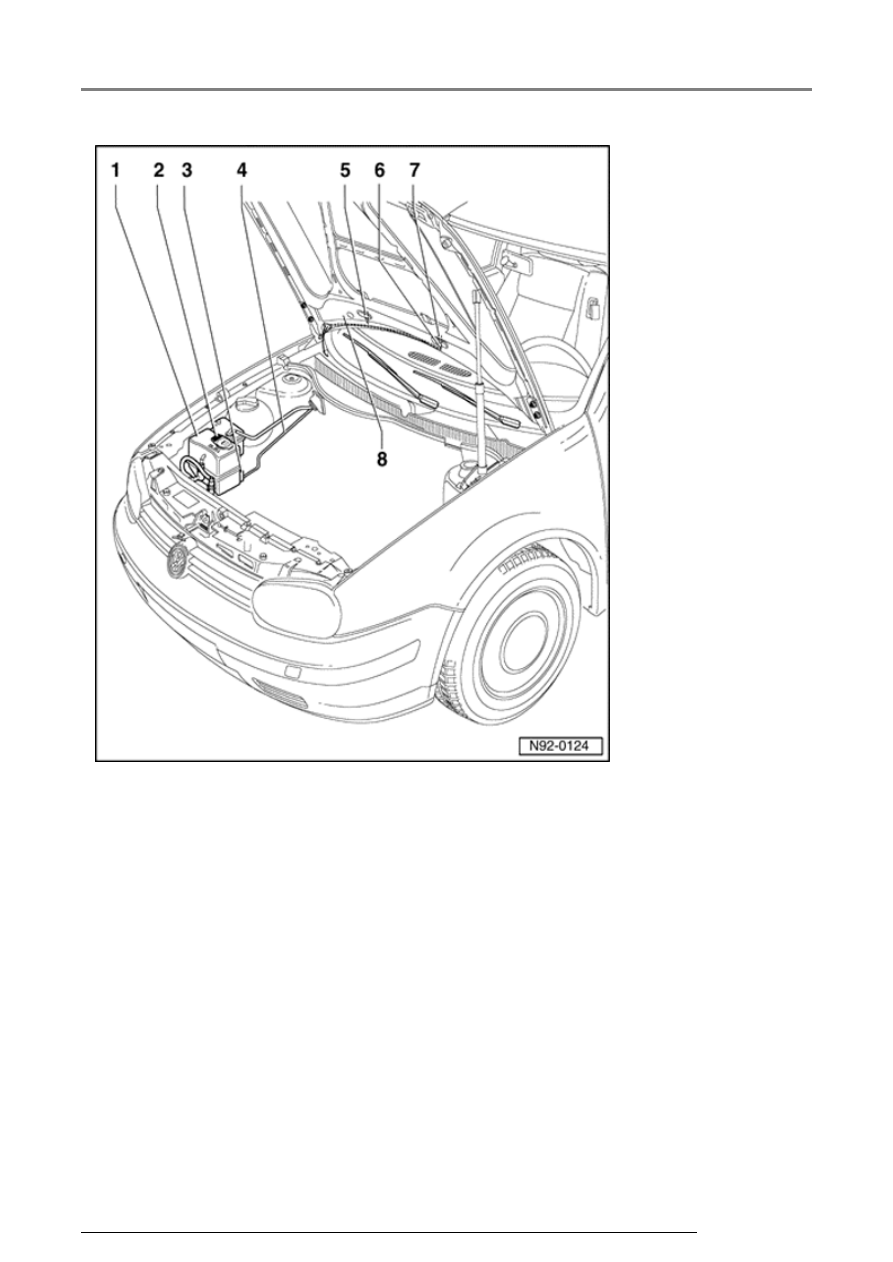

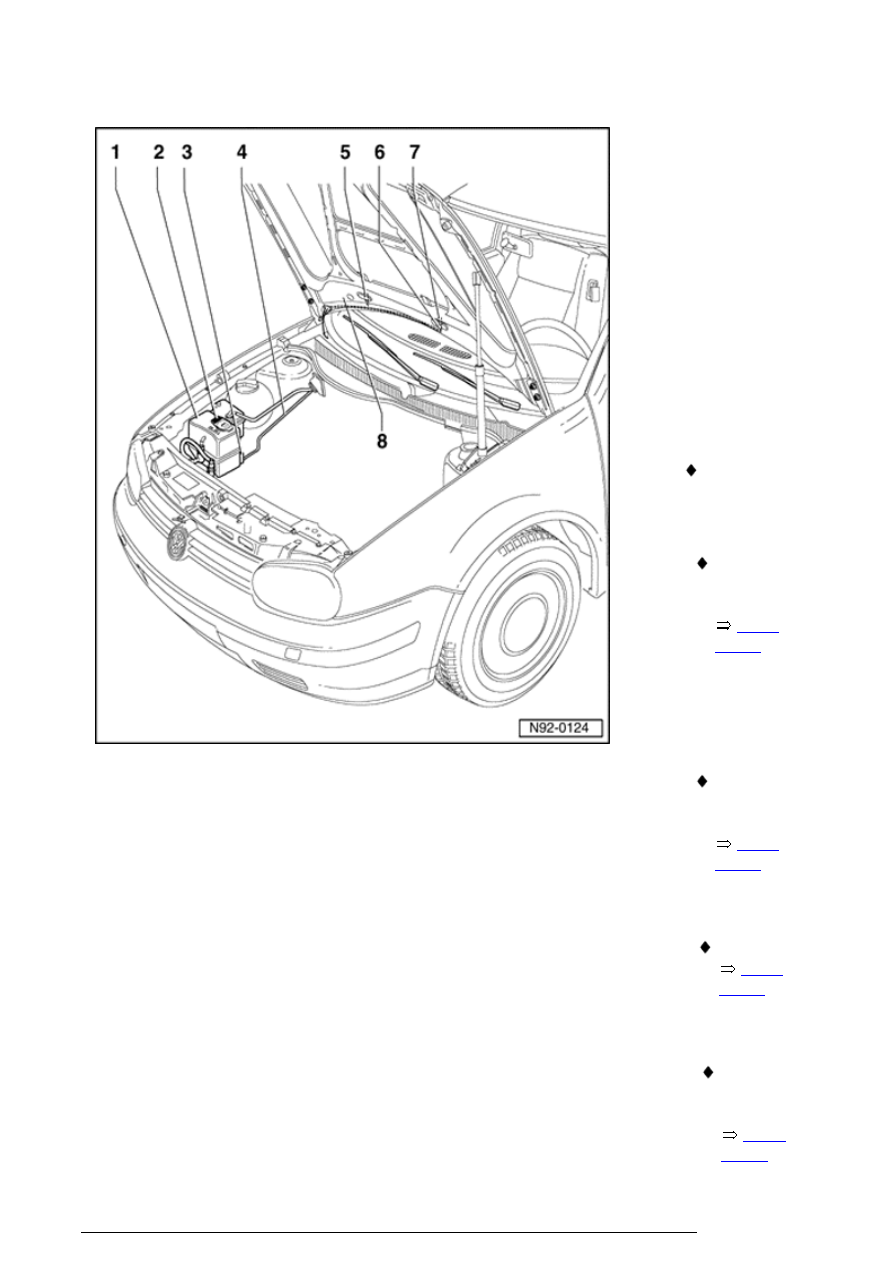

1 - Window &

headlight*
washer
system
reservoir

 Capacity

5.5 liters
w/headlight
washers*

 Removing

and
installing



Page

92-22



2 - Cap

3

-

Windshield
Washer
Pump -V5-

 Removing

and
installing



Page

92-25



4 - Washer

hose

 Repairing



Page

92-40



5 - Washer

jet

 Checking

and
adjusting



Page

92-27



Washer system

13/2/2005



*) Where
applicable

 Removing



Page

92-26



6 - Washer

jet

 Checking

and
adjusting



Page

92-27



 Removing



Page

92-26



Washer system

13/2/2005

92-21





7 - Cover

8 - Junction

(behind
cap)

Washer system

13/2/2005

92-22







Window & headlight washer
system reservoir, removing
and installing







Note:





Headlight washer system where
applicable.





Removing





CAUTION!







Before beginning repairs on the
electrical system:









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





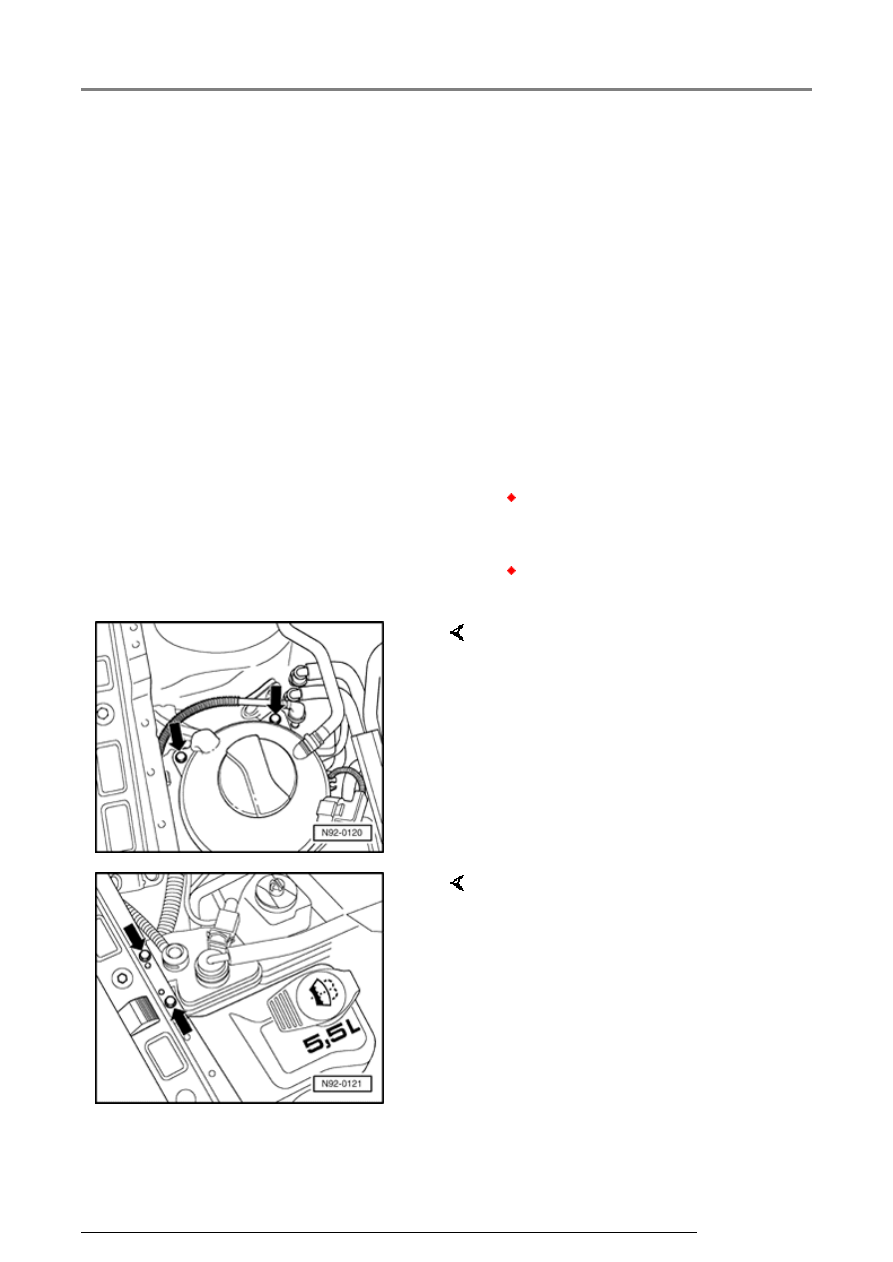

-  Remove bolts -arrows- for coolant

expansion tank and place tank to
side with pipes/hoses still
connected.



-  Remove bolts -arrows- from

activated charcoal filter and place
activated charcoal filter to side
with pipes/hoses still connected.

Washer system
