Volkswagen Golf / Golf GTI / Jetta. Manual - part 1116

92-31





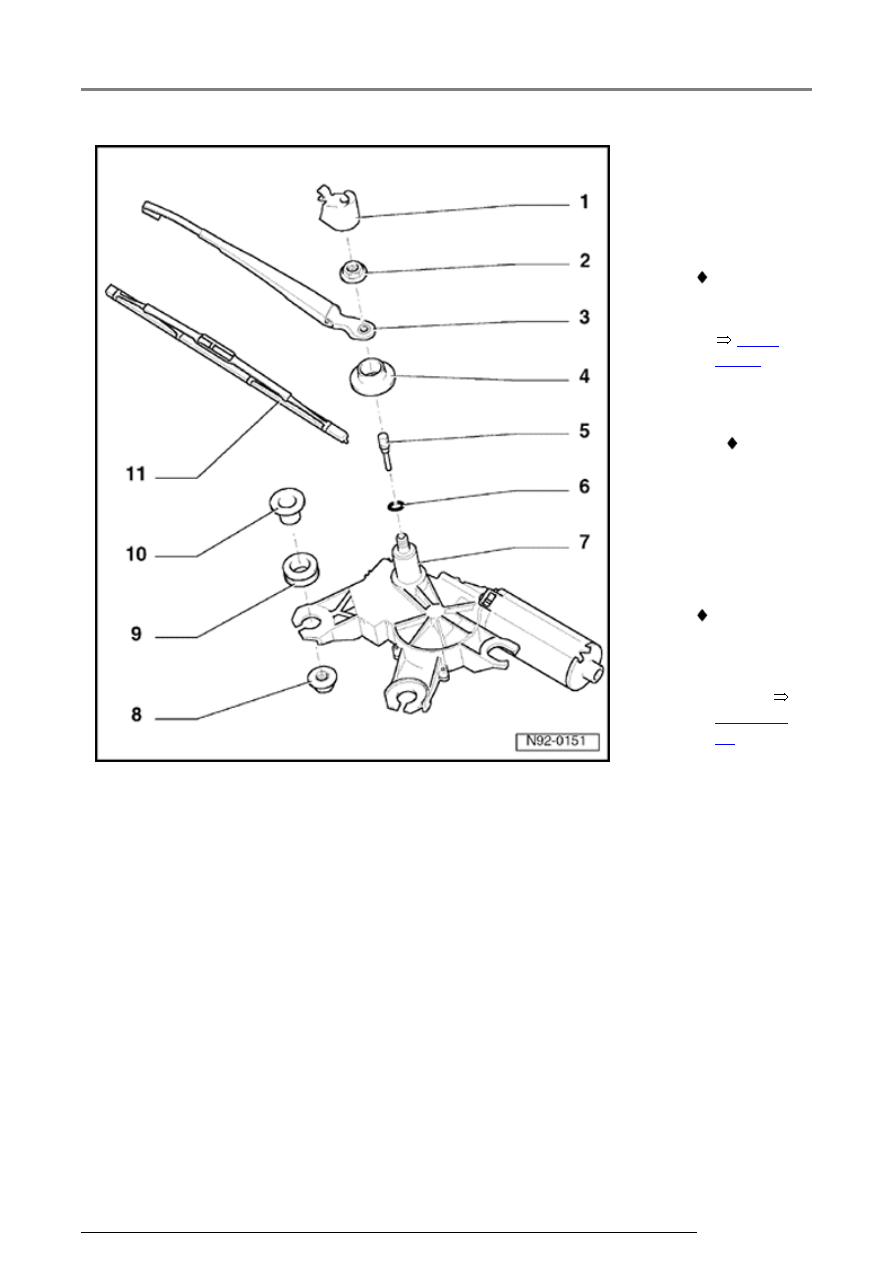

7 - Rear

Window
Wiper
Motor -
V12-

 Removing

and
installing



Page

92-33



8 - Hex nut

M6

 8 Nm

9 - Rubber

ring

10 - Spacer

11 - Wiper

blade

 Removing

and
installing
wiper
rubber



Page 92-
13



Rear window wiper [amp] washer system

13/2/2005

92-32







Rear window wiper assembly,
removing and installing







Special tools and auxiliary items
needed



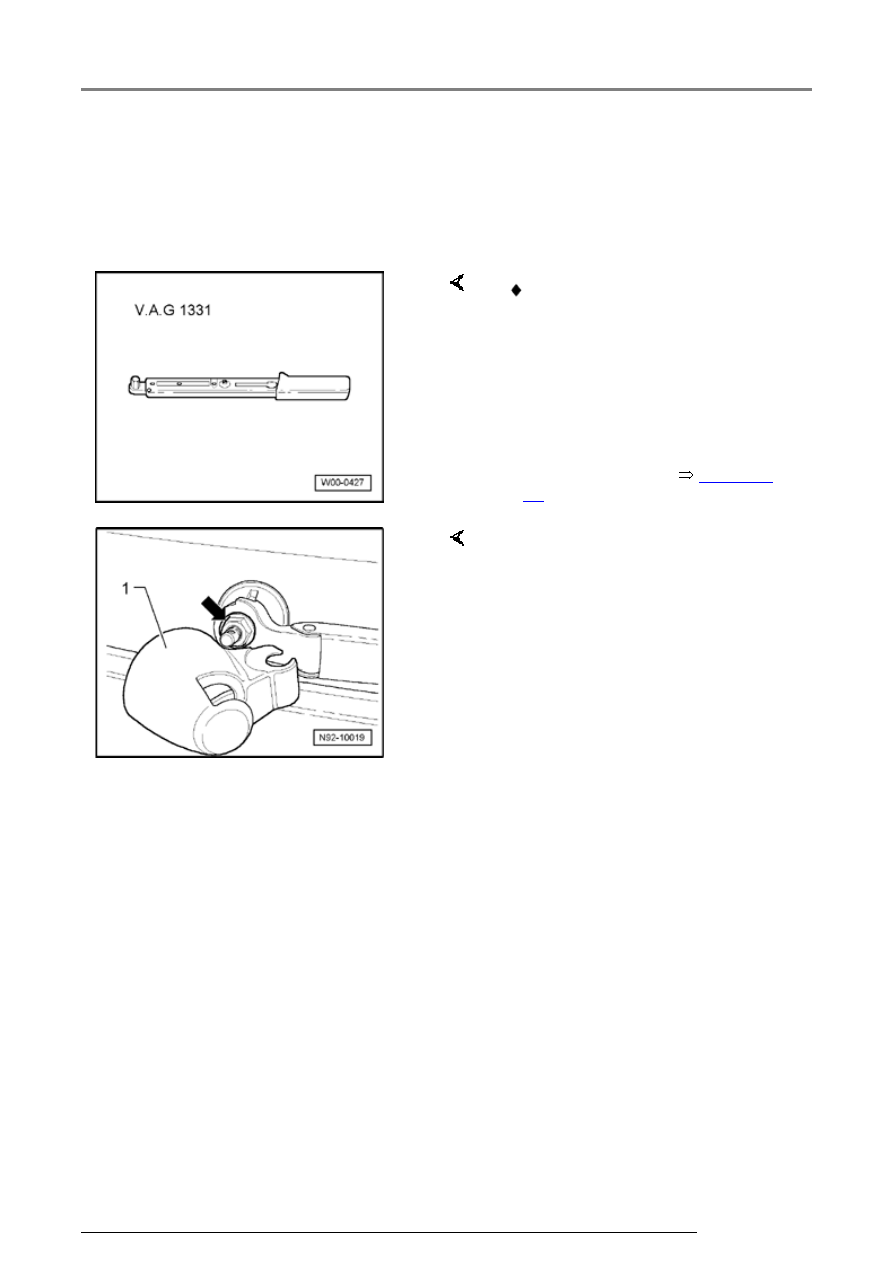

Wiper arm, removing

 VAG 1331 Torque wrench (or

equivalent 5 - 50 Nm)

-  Switch ignition on and briefly

operate rear wiper to bring rear
wiper to park position.

-  Disconnect battery



Page 27-

39

 .



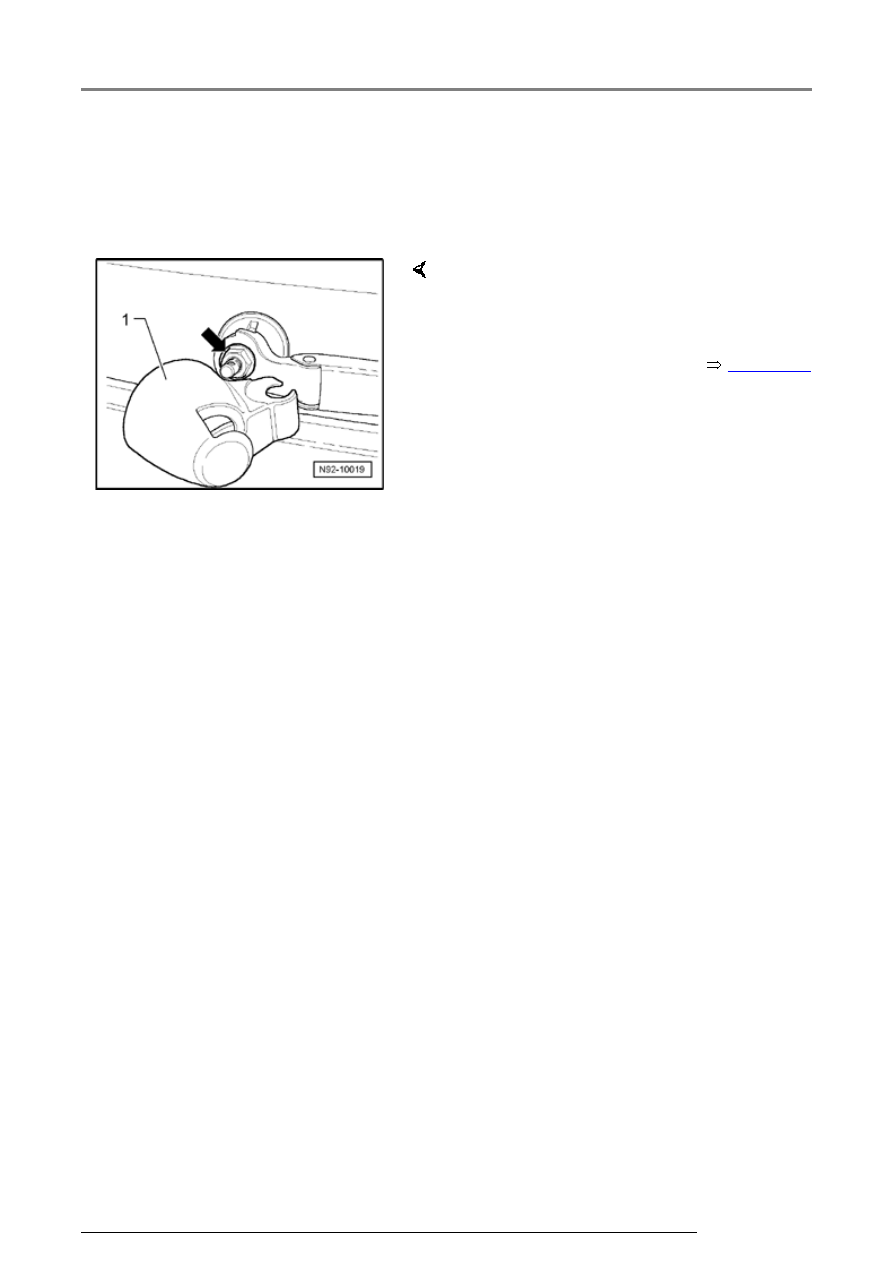

-  Fold open cover cap -1- and pull

off from wiper arm.

-  Loosen nut -arrow-.

-  Fold up wiper arm and rock back

and forth on shaft until it releases.

-  Remove nut and remove wiper

arm.

Rear window wiper [amp] washer system

13/2/2005

92-33







Rear window wiper motor -V12-,
removing





-  Remove inner, lower trim from

rear lid







Repair Manual, Body Interior,

Repair Group 70





Installing

Install in reverse order of removal,
noting the following:

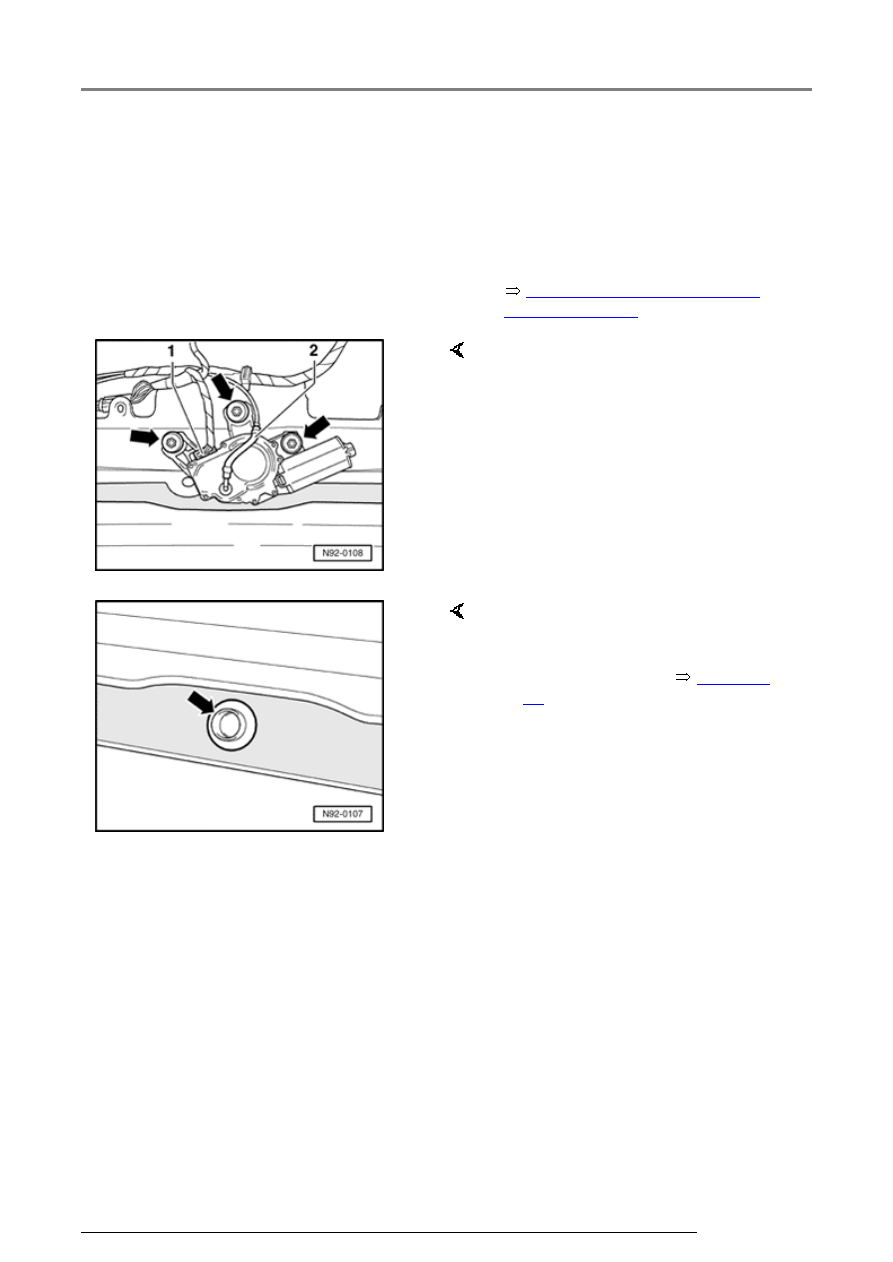

-  Disconnect electrical connection -

1- from wiper motor.

-  Pull off hose -2- to washer jet.

-  Remove nuts -arrows- and

remove wiper motor.

     Ensure wiper shaft seal -arrow-

seats correctly in rear window.

-  Reconnect battery



Page 27-

39

 .

Rear window wiper [amp] washer system

13/2/2005

92-34







Wiper arm, installing





-  Switch ignition on and briefly operate rear wiper

to bring rear wiper to park position.



-  place wiper arm on shaft in approximate end

position.

-  Install nut -arrow- and tighten by hand only.

-  Set rear wiper rest position



Page 92-35

Rear window wiper [amp] washer system

13/2/2005
