Ведомый поиск неисправностей

6-31

A5E00330068/011

Пример последовательности окон из функции «Выбор функции и узла»:

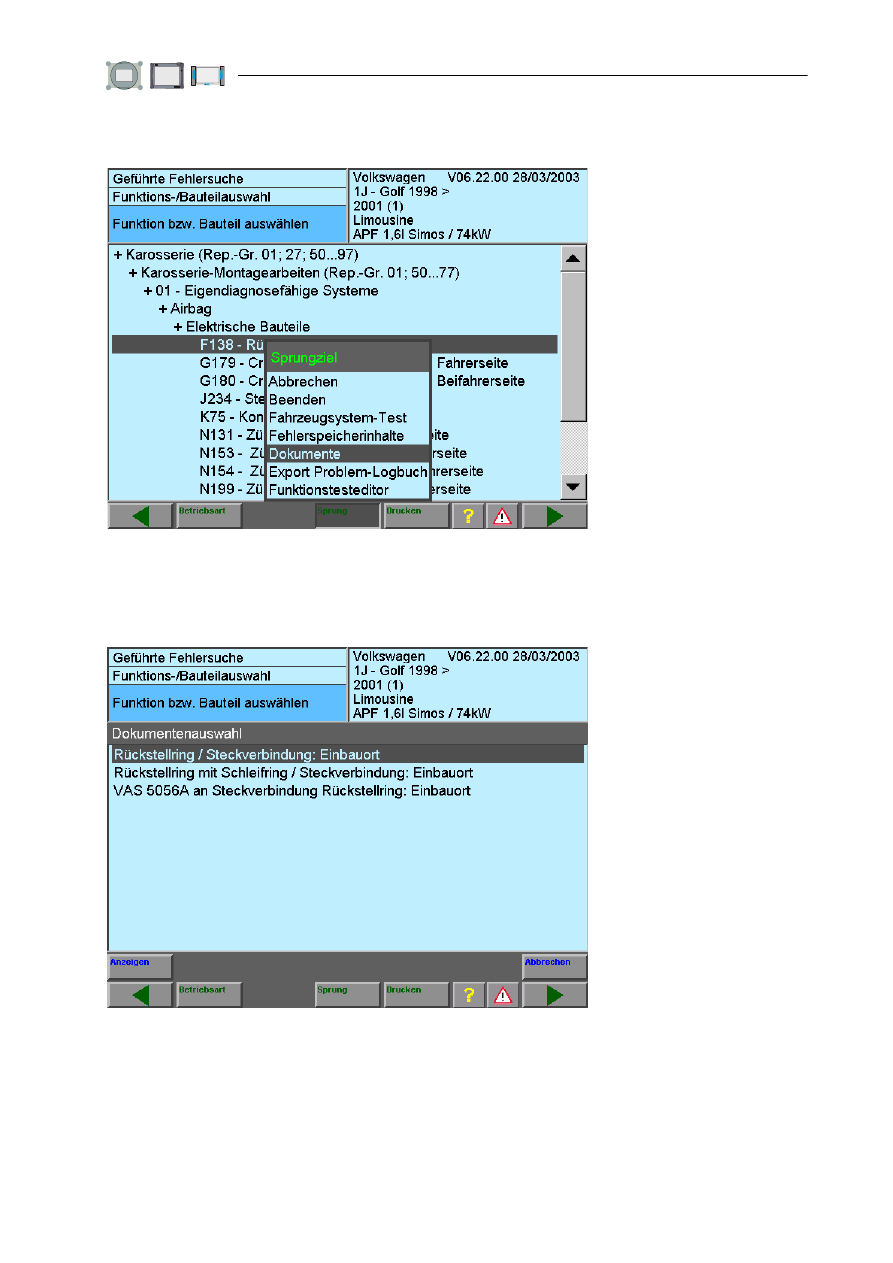

Рис. 6-22  «Выбор функции и узла», выбраны «Документы» для перехода

Для выбранных функции или узла Вы можете из меню перехода вызвать окно
диалога «Выбор документа».

Рис. 6-23  Окно диалога «Выбор документа»

В окне диалога «Выбор документа» перечислены документы, которые можно
отобразить. Выберите желаемый документ и нажмите кнопку «Показать». После
этого документ отображается.

Ведомый поиск неисправностей

6-32

A5E00330068/011

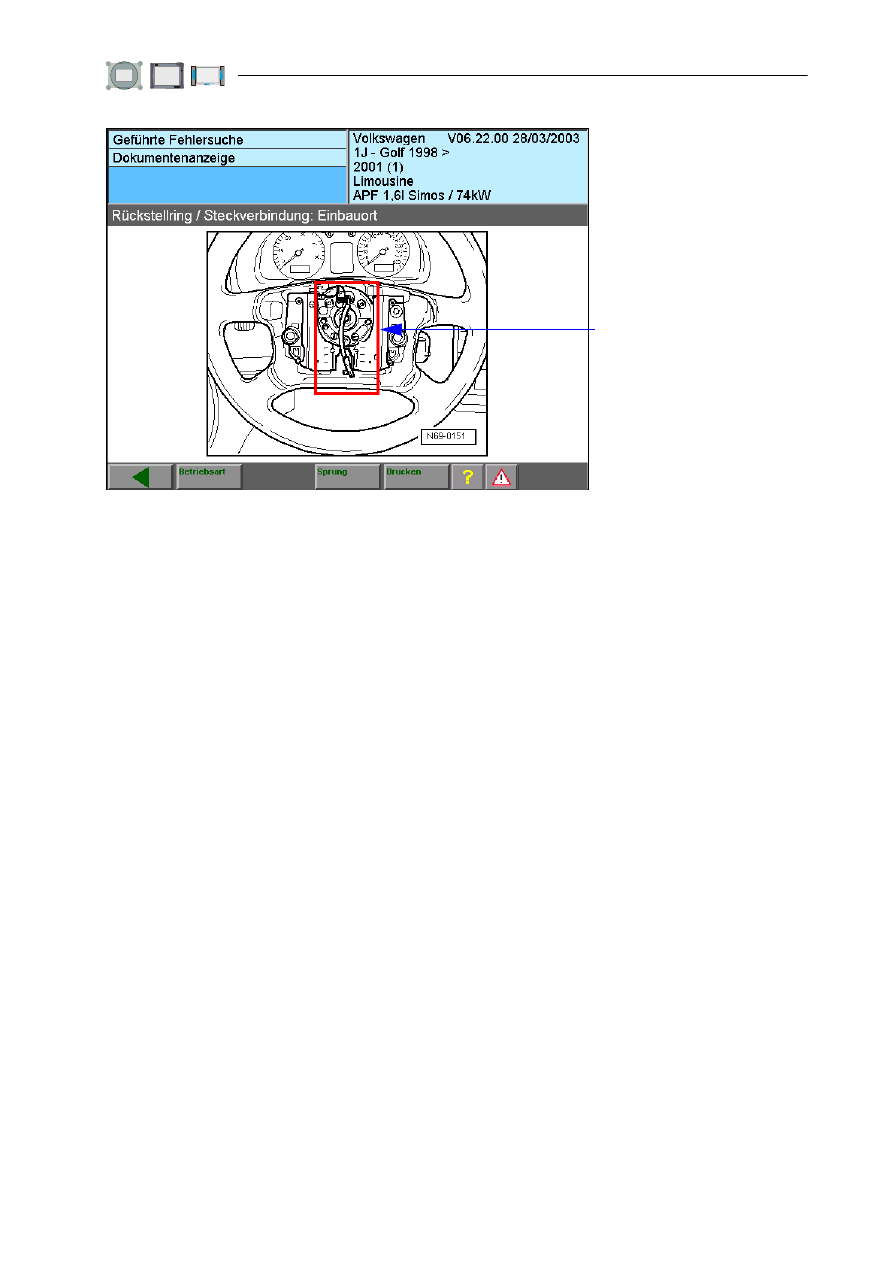

Рис. 6-24  Отображение документа с помощью «горячей точки»

Отображенный документ может содержать «горячие точки» (прямоугольные чувст-
вительные зоны). Если Вы касаетесь «горячей точки» на экране, Вы получаете
связанный с ней подробный документ.

чувствительная
зона

Ведомый поиск неисправностей

6-33

A5E00330068/011

6.10

План проверки

При переходе из окна «План проверки» оцениваются результаты, полученные
из предыдущих использованных окон «Содержание памяти неисправностей»,
«Сообщение об ошибке» и «Выбор функции и узла», из них формируется
предложение о проверке, которое отображается в виде списка (см. рис. 6-25).
Приоритет проверок отражается в их иерархии. В приведенном примере
содержание памяти неисправностей (см. рис. 6-9) ведет к предложению
о проверке, которое заносится в план проверки и заранее выбирается. Если Вы
нажмете кнопку «Дальше», Вы запустите маркированную функциональную
проверку.

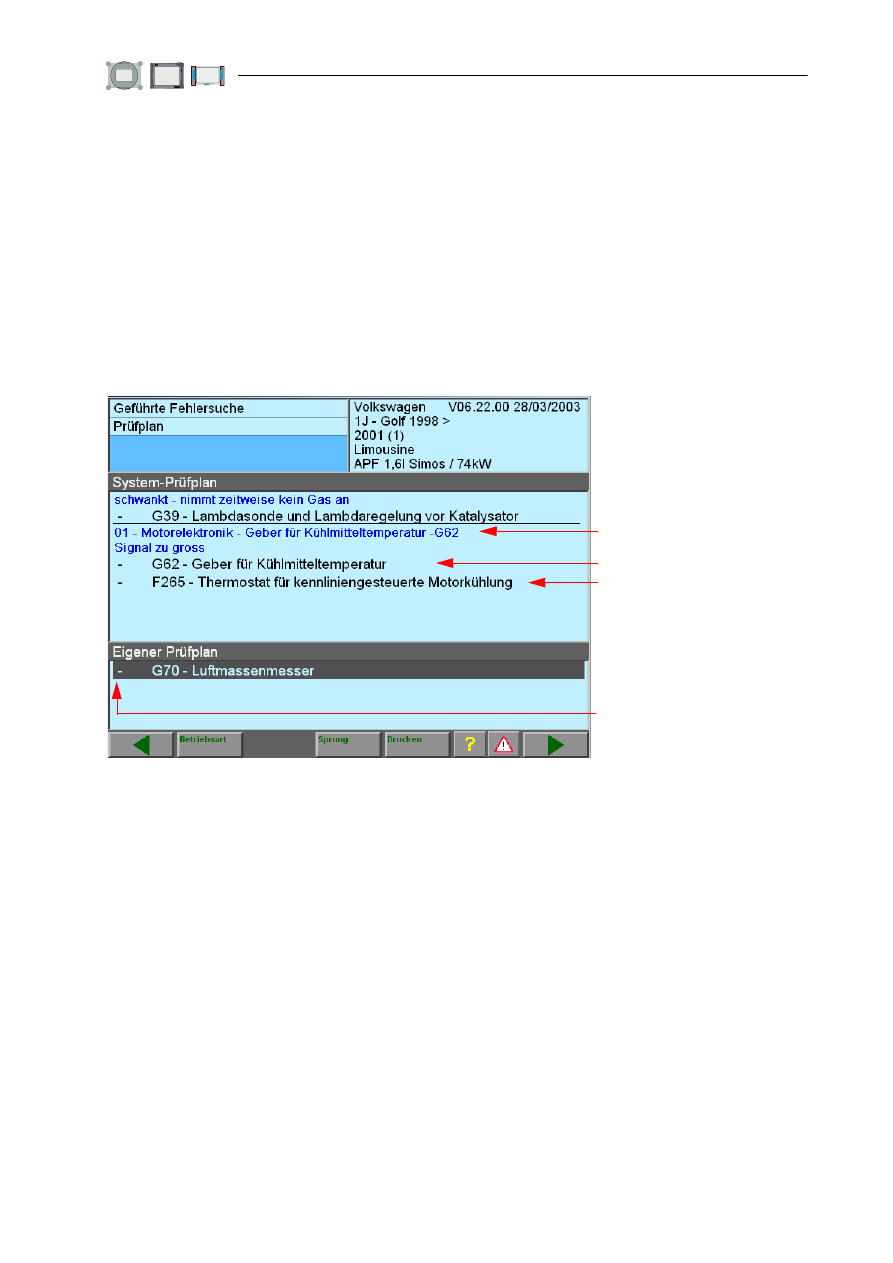

Рис. 6-25  Системный и собственный план проверки с несколькими подозрительными

узлами

В плане проверки отображаются признаки неисправностей и введенные признаки
выше вытекающих из них функциональных испытаний. При этом несколько
признаков могут быть соотнесены с одной или несколькими функциональными
проверками. Функциональные проверки всегда отображаются в одну строку
и черным цветом, в отличие от синих симптомов, состоящих из нескольких строк.
Перед функциональными проверками также указывается состояние (см. таблицу 6-2).

В зависимости от результата отдельной проверки план проверки может быть
дополнен или сокращен. При этом новые появляющиеся проверки отображаются
под функциональной проверкой, которая их вызвала, с легким смещением вправо.

Вам не обязательно соблюдать предложенную последовательность функцио-
нальных проверок, Вы можете в любое время отклониться от нее и выбрать
другую проверку в автоматическом или собственном плане проверки.

подозрительны
е узлы или
функции

состояние узла

признак

Ведомый поиск неисправностей

6-34

A5E00330068/011

Если все функциональные проверки проведены, план проверки считается
отработанным. При этом проверки, прошедшие с ошибкой, Вы можете повторить,
вызвав их еще раз, например, после ремонта.

Таблица 6-2 Значение символов для статуса функциональной проверки

Символ

Значение: функциональная проверка

-

еще не проводилась

OK

в норме

OK!

Диагноз поставлен, узел отремонтирован.
Если при функциональной проверке обнаружена и рекомендована
к устранению неисправность, появляется сообщение:
Повторить проверку после ремонта?

Если Вы ответите «Нет», этот результат отобразится.
Если же Вы ответите «Да», функциональная проверка будет
повторена. В зависимости от ее результата появится указание
текущего состояния.

OK?

предположительно в норме
Нельзя дать стопроцентно верное заключение о результате
функциональной проверки, потому что, например, не все
результаты поддаются контролю.

Х

не в норме

?

результат неизвестен или отменен

⇒

ведется сейчас
