Ведомый поиск неисправностей

6-23

A5E00330068/011

Пример последовательности окон «Признак неисправности, относящийся к группе
ремонта»:

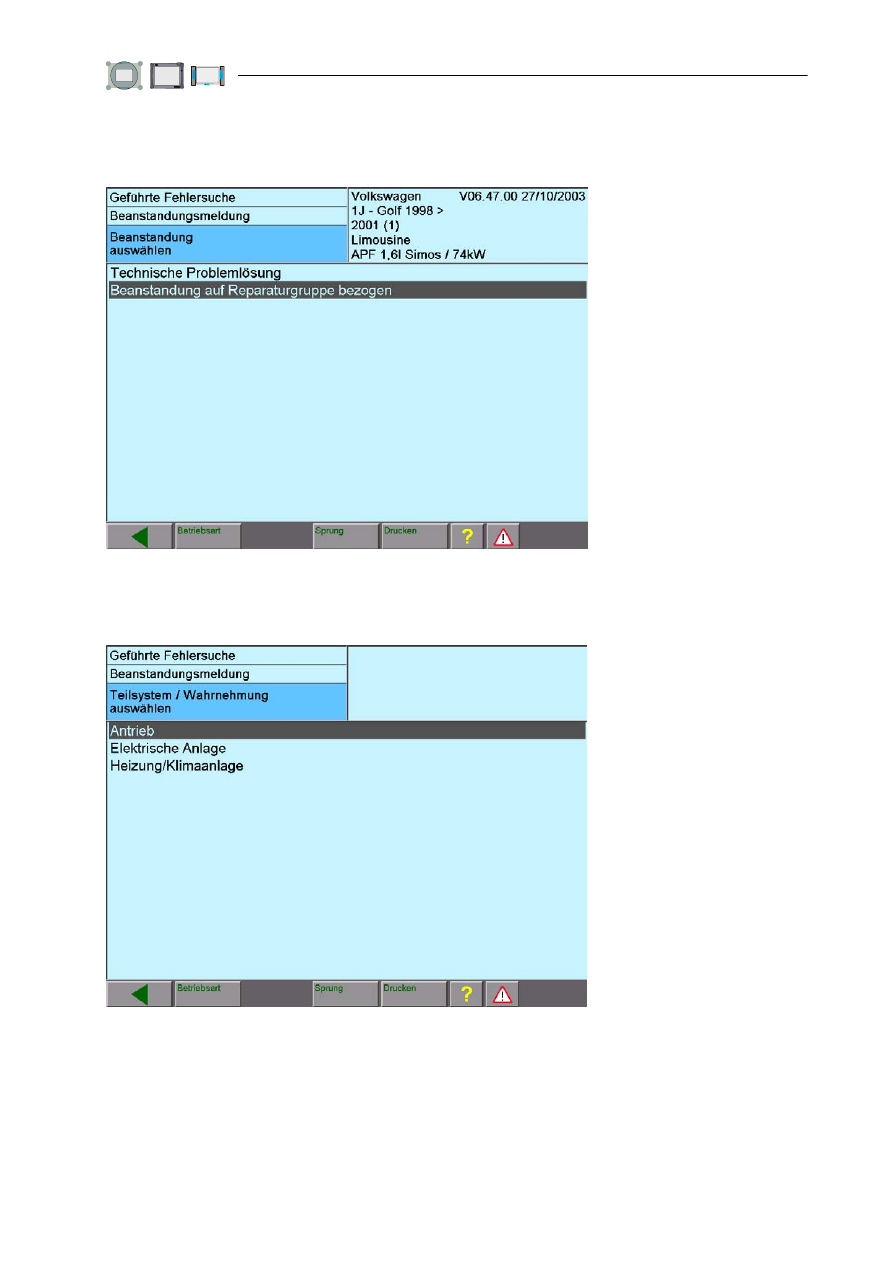

Рис. 6-12  Окно «Выберите неисправность»

Рис. 6-13  Окно «Выбрать подсистему/восприятие»

Дополните описание признака неисправности выбором других частей предложения.

Ведомый поиск неисправностей

6-24

A5E00330068/011

Кнопка «Выбрать» появляется, когда Вы полностью ввели описание признака.
Описание еще раз отображается в правом информационном поле. Если Вы
нажмете «Выбрать», то признак неисправности включается в «Показать общий
выбор» (см. рис. 6-15).

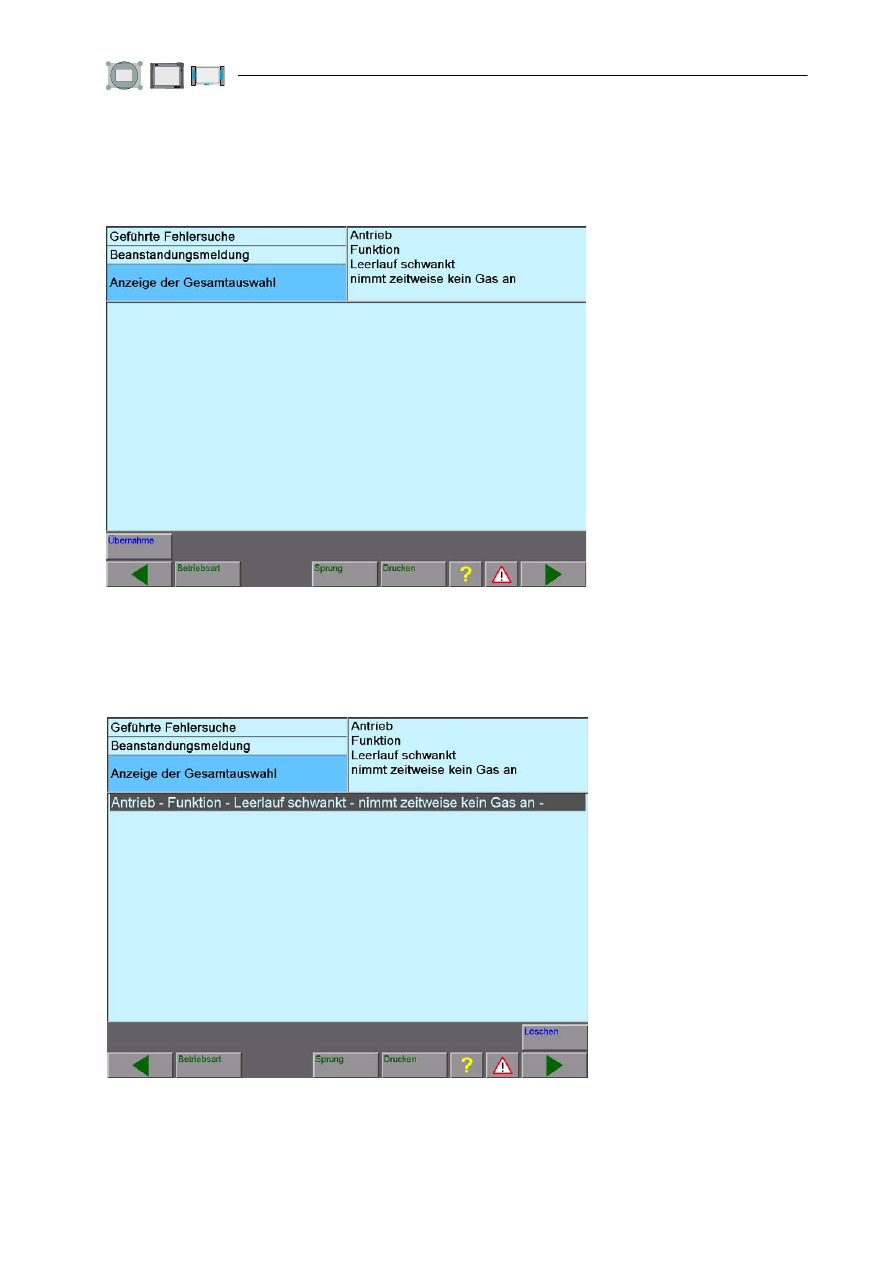

Рис. 6-14  Окно «Показать общий выбор» (готово к принятию признака)

Вы можете сформулировать другие признаки неисправности. Для этого с помощью
кнопки «Назад» перейдите в то место ввода признака неисправности, в котором
Вы хотите сделать ввод.

Рис. 6-15  Окно «Показать общий выбор» (с помощью кнопки «Дальше» переход к плану

проверки)

Ведомый поиск неисправностей

6-25

A5E00330068/011

С помощью кнопки «Дальше» Вы покидаете функцию «Сообщение об ошибке»
и переходите в окно «План проверки». При переходе тестер готовит предложение
о проверке, подходящей к данному симптому, и заносит его в план проверки.

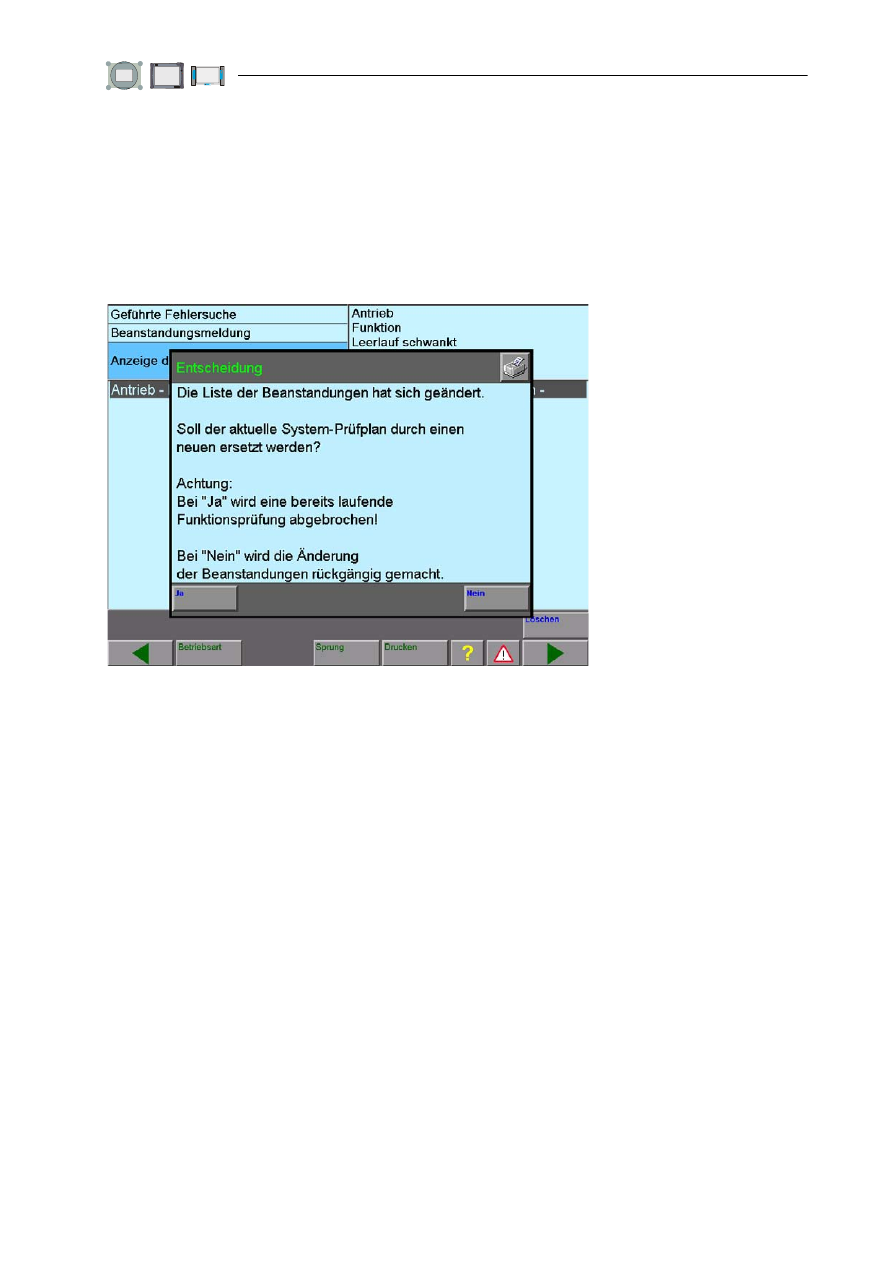

Если в план проверки уже включены подозрительные узлы, появляется запрос
«Да/Нет» — хотите ли Вы заменить текущий план проверки систем на новый.
Выберите «Да», чтобы включить в план проверки узел, подходящий к признаку
неисправности.

Рис. 6-16  Окно «Показать общий выбор» до выбора признака

Ведомый поиск неисправностей

6-26

A5E00330068/011

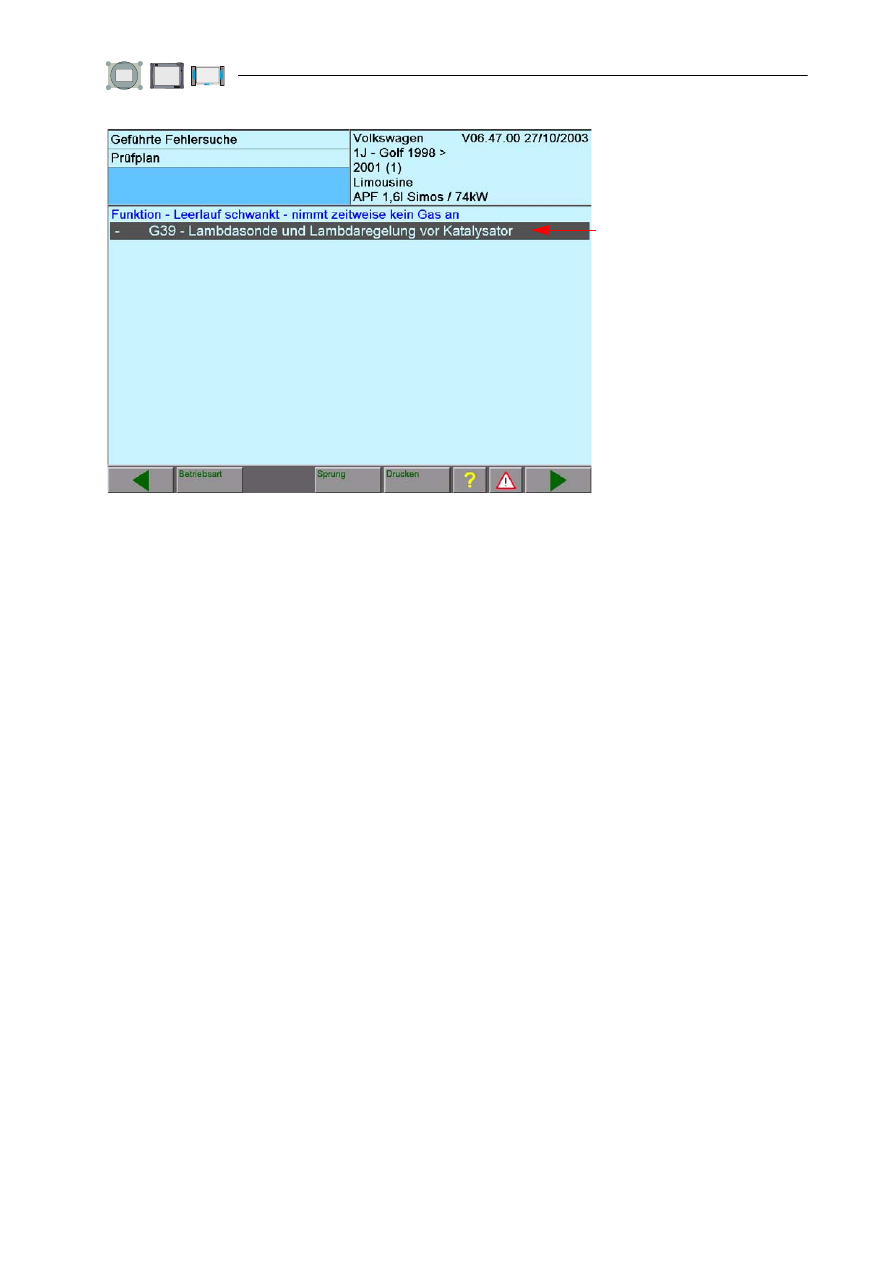

Рис. 6-17  План проверки с предложением на базе введенного признака

Дальнейшая последовательность действий описана в разделе 6.10.

Вы всегда можете просмотреть, удалить или дополнить введенные признаки
неисправностей, выбрав в меню «Перейти» пункт «Сообщение об ошибке»,
«Просмотреть/удалить сообщение об ошибке».

здесь указаны признак
и подозрительный узел
