Ведомый поиск неисправностей

6-15

A5E00330068/011

6.6

Проверка систем автомобиля

Проверка систем автомобиля проверяет наличие в автомобиле электронных систем
и относящихся к ним памятей неисправностей. Если удалась автоматическая
идентификация автомобиля через блок управления диагностическим интерфейсом
шин данных, то список возможных смонтированных систем следующим образом
сравнивается с кодировкой блока управления диагностическим интерфейсом:

•

Системы, которые блок управления диагностическим интерфейсом заявил как
смонтированные, но у которых отсутствует статус неисправности, принимаются
без дальнейшей проверки.

•

При наличии заявленных систем со статусом неисправности содержимое их
памятей неисправностей считывается и запоминается тестером.

•

Системы, не зарегистрированные в блоке управления диагностическим
интерфейсом как смонтированные, тем не менее, проверяются на наличие
статуса неисправности.

У автомобилей без диагностического интерфейса, как правило, проверяются на
наличие статуса неисправности все возможные системы и их модификации.
Окно «Проверка систем автомобиля» (см. рис. 6-8) отображает все системы
автомобиля, которые могут иметься в идентифицированном автомобиле, включая
их возможные модификации. Они собраны в списке по группам:

•

Привод

(диагностический интерфейс, двигатель, передача)

•

Ходовая часть

(тормоза, регулировка дистанции, регулировка уровня, ...)

•

Кузов

(панель приборов, противоугонная система, отопление,
вентиляция, кондиционер, ...)

Для улучшения наглядности системы отдельных групп выделены в окне разным
цветом и отделены друг от друга линией.
Вы можете наблюдать процесс проверки систем автомобиля на сенсорном экране.
При этом справа в рабочем окне стрелкой помечается система, которая
обследуется в данный момент. Идентифицированные системы автомобиля
маркируются черным штрихом, шрифт отображается с инверсией. В правую
колонку заносится статус системы автомобиля (см. таблицу 6-1).
Проверка систем автомобиля отрабатывает все системы автомобиля сверху вниз.
Системы автомобиля, исключающиеся при наличии уже идентифицированных
систем, пропускаются.
Если блок управления, включенный в список выбора, не идентифицировался,
например, потому что он неисправен, Вам следует выбрать его вручную. Только
после этого собираются относящиеся к нему данные диагностики для «Ведомого
поиска неисправностей». Для систем, которые обязательно имеются у автомобиля
(т. к. относятся к стандарту серии), появляется соответствующее сообщение, что
систему не удалось идентифицировать.
После проведения проверки в левом информационном поле окна появляется
сообщение:

Блоки управления опрошены

Ведомый поиск неисправностей

6-16

A5E00330068/011

6.6.1

Возможные проблемы

6.6.1.1

Нарушение работы диагностической шины

Это сообщение (рис. 6-7) появляется в следующих случаях:

•

Диагностический кабель не подсоединен либо к тестеру, либо к автомобилю,
или со стороны автомобиля разошлось соединение,

•

Напряжение аккумуляторной батареи автомобиля в диапазоне, критическом
для тестера (см. /3/, глава «Технические данные»). В этом случае запустите
двигатель или вставьте зарядное устройство. Затем Вы можете повторить
попытку установления связи.

•

Повреждение диагностической шины или кабеля. Проведите самопроверку
(см. раздел 9.6).

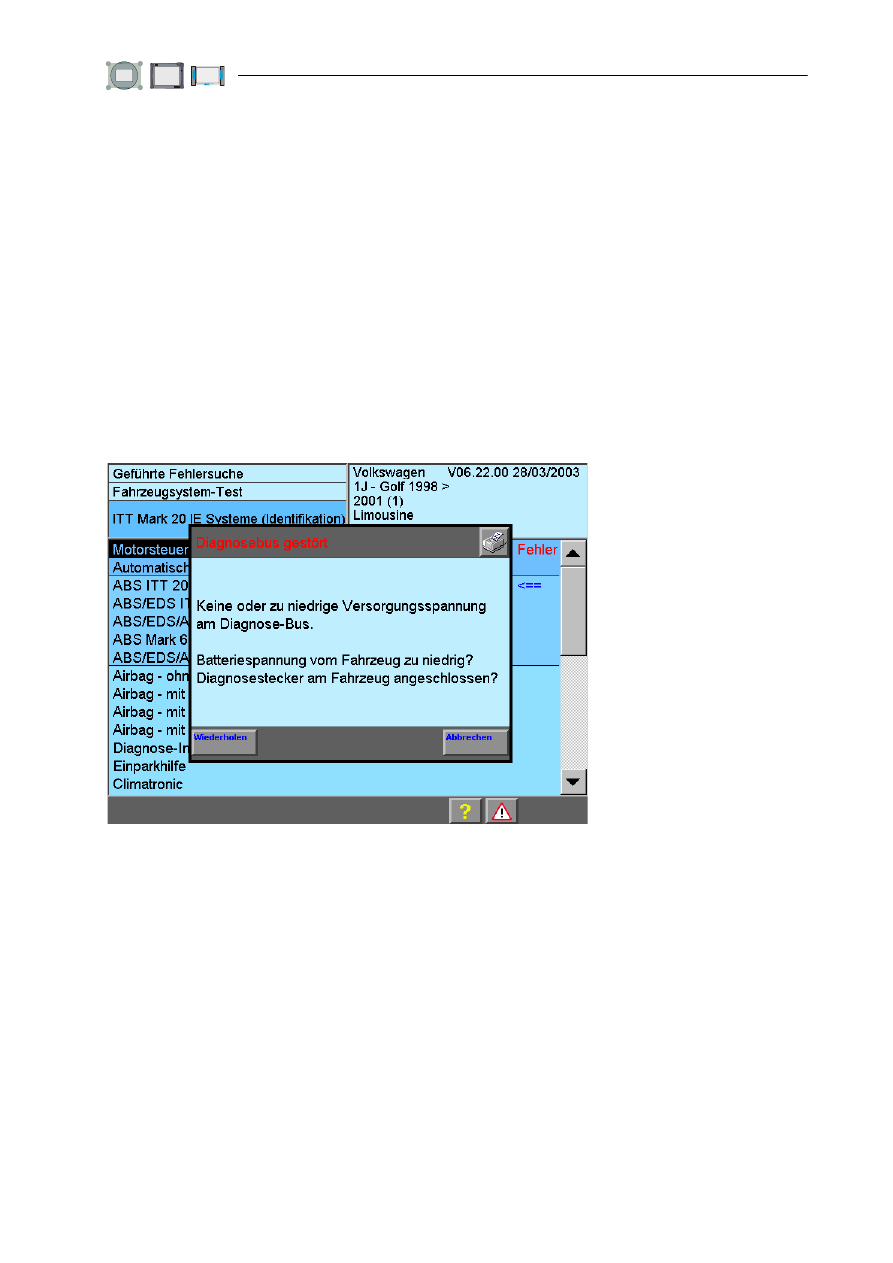

Рис. 6-7

Диалоговое окно «Нарушение работы диагностической шины»

Если Вы нажмете кнопку «Отмена», проверка систем автомобиля завершится.

Ведомый поиск неисправностей

6-17

A5E00330068/011

6.6.1.2

Блок управления, который должен присутствовать, не распознан

Если невозможна связь с блоком управления, который не может отсутствовать,
то относящаяся к нему запись в списке не маркируется, а появляется следующее
сообщение:

Связь с
прибором, который должен присутствовать,
невозможна.

Повторить

Отмена

Если после «Повторить» связь не установится, нажмите кнопку «Отмена».

При этом Вы получите следующее сообщение:

Блок управления не может быть распознан.

Если его все же следует зарегистрировать как смонтированный,
нажмите кнопку «ОК».

Выберите «OK», чтобы данные, относящиеся к блоку управления, который должен
присутствовать ( объекты диагностики), стали доступны.

6.6.1.3

Опционный блок управления не распознан

Если не удалось идентифицировать опционный блок управления, эта запись в списке
тоже не маркируется. В этом случае не появляется сообщение о нераспознанной
системе.

Вам следует обязательно выбрать системы автомобиля вручную. Только так можно
гарантировать, что в последующих окнах отобразятся данные, подходящие
к автомобилю — прежде всего, выбор функций и узлов.

6.6.2

Наблюдение за проверкой систем автомобиля

Пока ведется проверка систем автомобиля, неактивны все кнопки в навигационной
строке, кроме кнопок «Помощь» и «Предупреждения и указания».

После проведения проверки систем автомобиля Вы можете воспользоваться
кнопками «Дальше» или «Перейти».

Указание

Когда опрошены все блоки управления, Вы должны в окне «Проверка систем авто-

мобиля» вручную выбрать «Блоки управления, которые должны присутствовать».

Ведомый поиск неисправностей

6-18

A5E00330068/011

Нажатие кнопки «Дальше» приводит в стартовый модуль, если он есть, или в окно
«Содержание памяти неисправностей» (см. рис. 6-9).
С помощью кнопки «Перейти» из этого окна впервые можно войти в окно «Выбор
функции и узла» (см. раздел 6.9).

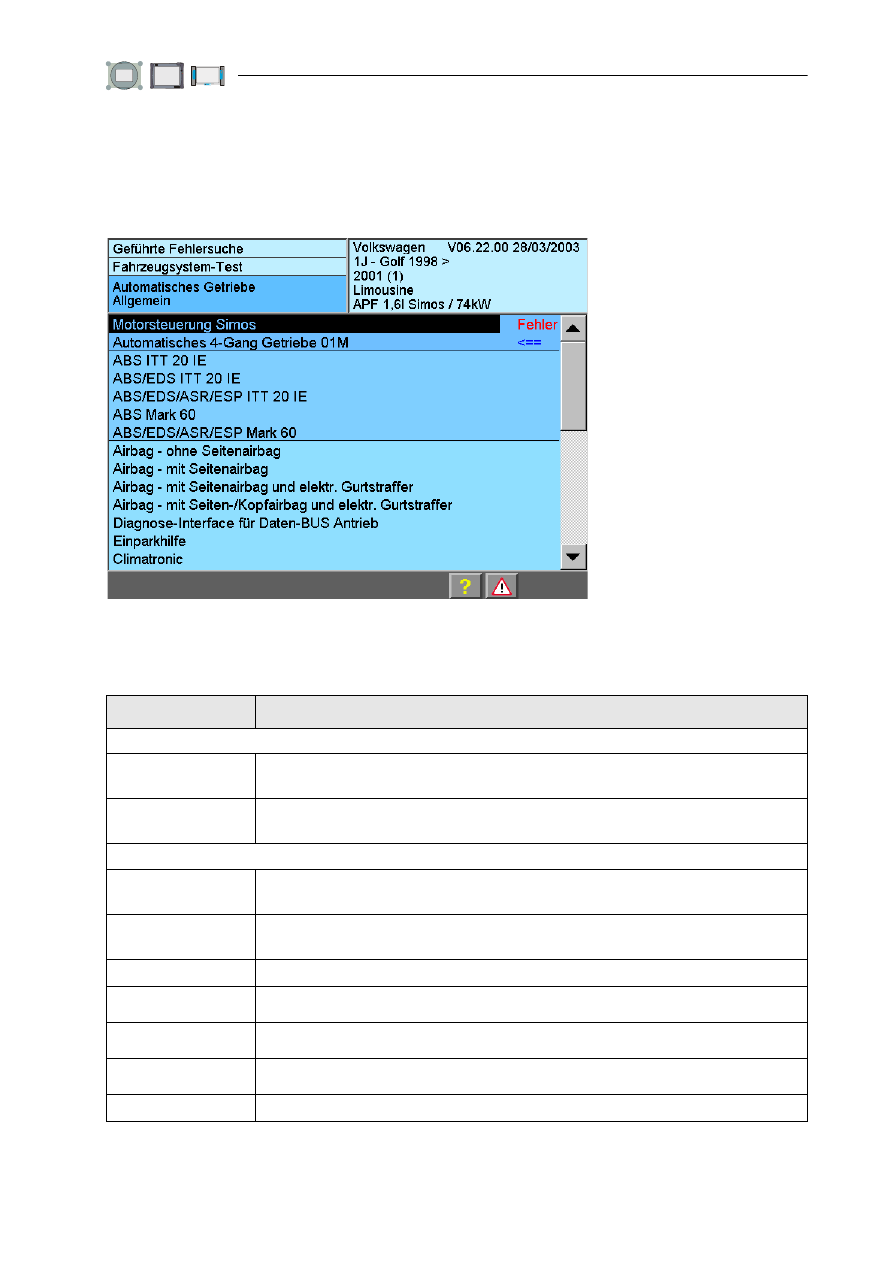

Рис. 6-8

Окно «Проверка систем автомобиля» с идентифицированными системами,
проверка продолжается

Таблица 6-1 Символы состояния при проверке систем автомобиля

Символ

Значение

Указатель систем автомобиля

Нормальный

текст

Блок управления не идентифицирован или его выбор отменен

Инвертированн

ый текст

Блок управления идентифицирован

Колонка состояния

✓

Память неисправностей пуста — не установлено ни одной

неисправности

?

Систему автомобиля, зарегистрированную в диагностическом

интерфейсе в качестве смонтированной, не удалось распознать.

Неисправность

Неисправность занесена в память

Блок управления не имеет порта для связи

Блок управления выбран вручную



Выбор блока управления отменен вручную

<==

Блок управления сейчас опрашивается
