Ведомый поиск неисправностей

6-7

A5E00330068/011

6.2

Запуск ведомого поиска неисправностей

«Ведомый поиск неисправностей» вызывается из стартового окна. Он начинается
с выбора марки и последующей идентификации автомобиля.

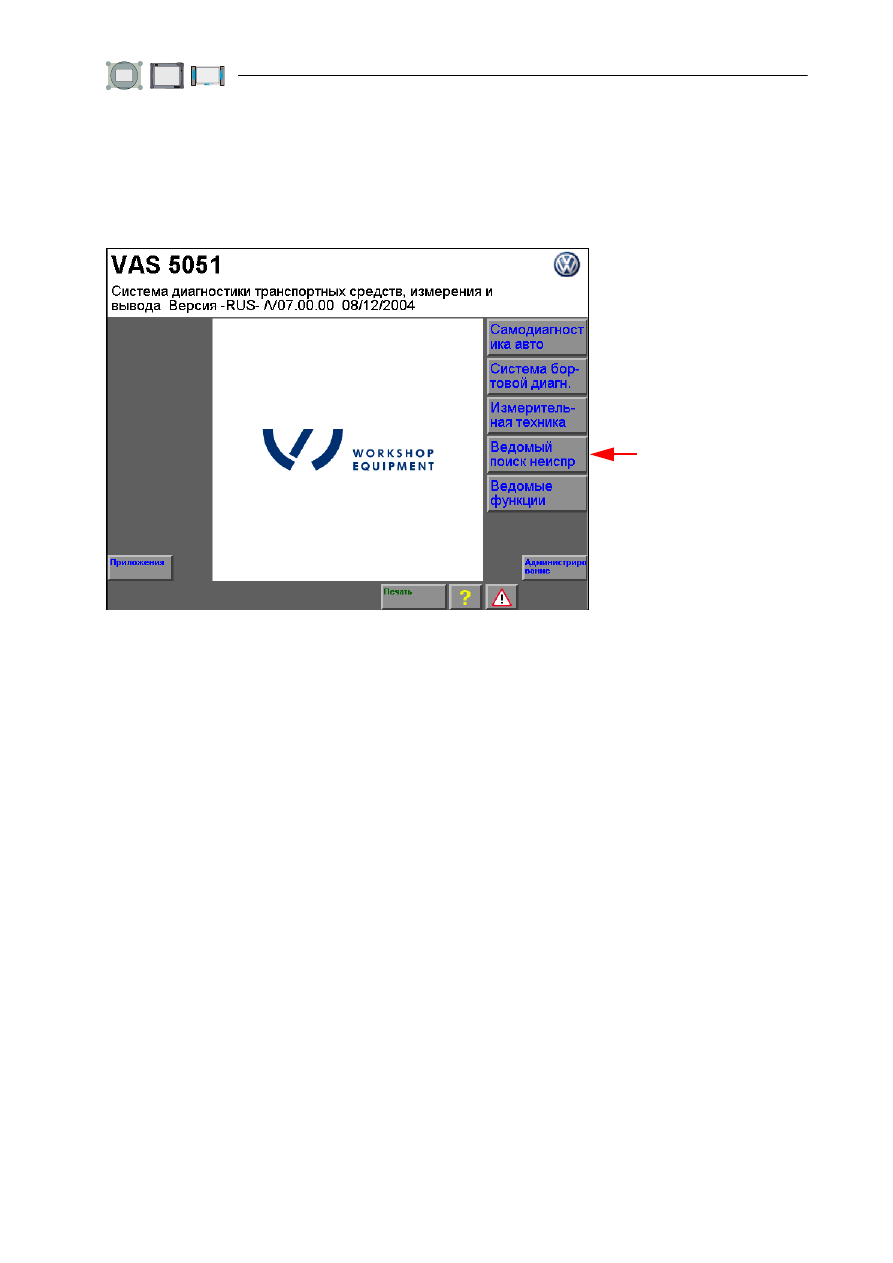

Рис. 6-2

Запуск ведомого поиска неисправностей

Ведомый поиск неисправностей

6-8

A5E00330068/011

6.3

Меню перехода

В меню перехода (кнопка «Перейти») предлагаются различные возможности
выхода из ведомого поиска неисправностей (см. раздел 6.12.).

С помощью меню перехода Вы можете вызывать и другие функции и окна ведомого
поиска неисправностей. Оно содержит названия уже использовавшихся окон
ведомого поиска неисправностей, например, «Проверка систем автомобиля»,
«Содержание памяти неисправностей», «План проверки», а также названия
пройденных этапов функциональной проверки. Имеются также управляемые
пользователем окна, такие как «Сообщение об ошибке», «Выбор функции и узла»
и «Документы» (пример см. на рис. 6-36). Через меню перехода Вы можете вернуться
в каждое из этих окон, чтобы возобновить ведомый поиск неисправностей с этого
момента.

В рубрике «Данные идентификации ECU» Вы получите информацию обо всех
системах автомобиля, считанных в ходе идентификации автомобиля.

Пример:

01 - Электронная система двигателя
8E0907401M
2.5l V6 TDI 0000AG 0004
Кодировка 2007
Номер предприятия 63251

WAUZZZ8E54A1
96192  AUZ6Z0C0468580

00006059 130
 106MC318_1.V14956395392

В рубрике «Документы» отображаются только документы на узел, который был
выбран последним в режиме выбора функции и узла.

Если с помощью меню перехода (или кнопки «Назад») Вы вернетесь к предыдущему
этапу проверки, то Вы сможете еще раз пролистать и просмотреть прежний ход
проверки с помощью кнопки «Дальше» или выбрав другой пункт из меню перехода.
При этом Вам предъявляются имеющиеся результаты и решения, принятые
в диалогах проверки. При этом Вы можете повторить и скорректировать измерения
и диалоги проверки. Однако, начиная с этого момента, Вы должны заново
проделать оставшуюся часть функциональной проверки, потому что новые
результаты и решения могут вызвать изменение хода программы.

Ведомый поиск неисправностей

6-9

A5E00330068/011

Следующая функция в меню перехода — пункт «Экспорт журнала учета
неисправностей

». Если при функциональной проверке возникнет неисправность,

то с помощью этой функции Вы можете сохранить на дискете предыдущий ход
проверки. Перед сохранением журнала введите с помощью виртуальной
клавиатуры номер задания для сессии диагностики, под которой задание можно
будет найти и загрузить. Сохраненный ход проверки показывает все пройденные
окна сессии диагностики и добавляет текст обратной связи с изготовителем.
С помощью программы «Ведомый поиск неисправностей Light» (не входит
в комплект поставки) изготовитель может импортировать эти данные
и ознакомиться с ними.

На одной дискете может храниться несколько сессий диагностики и копий экрана.

Переход в другие режимы работы тестера, такие как «Самодиагностика автомо-
биля» и «Ведомые функции», осуществляется кнопкой «Режимы работы».

6.4

Идентификация автомобиля

Идентификация автомобиля служит однозначному определению автомобиля и его
оснащения, включая определение модификаций, например, одной из нескольких
возможных систем ABS. По этим признакам ведомый поиск неисправностей
проводит отбор параметров проверки, подходящих к данному автомобилю,
и отображает их. По этой причине идентификация автомобиля имеет особое
значение, и при ручной идентификации Вам следует проявить большую
тщательность.

После запуска ведомого поиска неисправностей сначала выберите марку
автомобиля, подлежащего диагностике.

Проверьте, подсоединен ли диагностичекий кабель и включено ли зажигание.

Теперь тестер попробует установить связь с блоком управления — «диагностич-
еским интерфейсом шин данных». Если установление связи возможно, на экране
появится сообщение:

Установка связи с системами автомобиля

В зависимости от результата попытки возможна автоматическая, ручная или
смешанная идентификация автомобиля. Эти опции описаны в следующих
разделах.

Ведомый поиск неисправностей

6-10

A5E00330068/011

6.4.1

Автоматическая идентификация автомобиля

Вскоре после того, как тестер установил связь с блоком управления диагностическим
интерфейсом, он считывает список блоков управления, поддающихся диагностике
(перечень элементов), и сравнивает его с системами, имеющимися в действительности.
Если ему удается успешно завершить этот процесс, он запрашивает номер шасси
и прочие данные из блока управления диагностическим интерфейсом (или, если
это невозможно, из блока управления двигателем). Эту информацию он
использует для автоматической идентификации основных признаков.

К основным признакам относятся

•

тип,

•

модельный год,

•

модификация и

•

буквенное обозначение двигателя.

После этого ведомый поиск неисправностей продолжает проверку систем авто-
мобиля (см. раздел 6.6).

Если автоматическая идентификация автомобиля не удалась, тестер переходит
к смешанной идентификации (см. раздел 6.4.3).
