Измерительная техника

5-45

A5E00330068/011

5.5.3

Значения диагностической функции «Диагностика исполнительных
механизмов»

Чтобы отобразить значения диагностической функции «Диагностика исполнитель-
ных механизмов», выполните следующее:

1. Перейдите из режима «Самодиагностика автомобиля» в режим

«Измерительная техника», в окно «Мультиметр» или «DSO».

2. Нажмите кнопку «Результаты самодиагностики»
3. Перейдите в режим «Самодиагностика автомобиля».
4. Запустите диагностику управляющих механизмов (см. раздел 4.4.4).
5. Снова перейдите в окно «Мультиметр» или «DSO». Там отобразится значение,

полученное диагностикой управляющих механизмов (см. рис. 5-23).



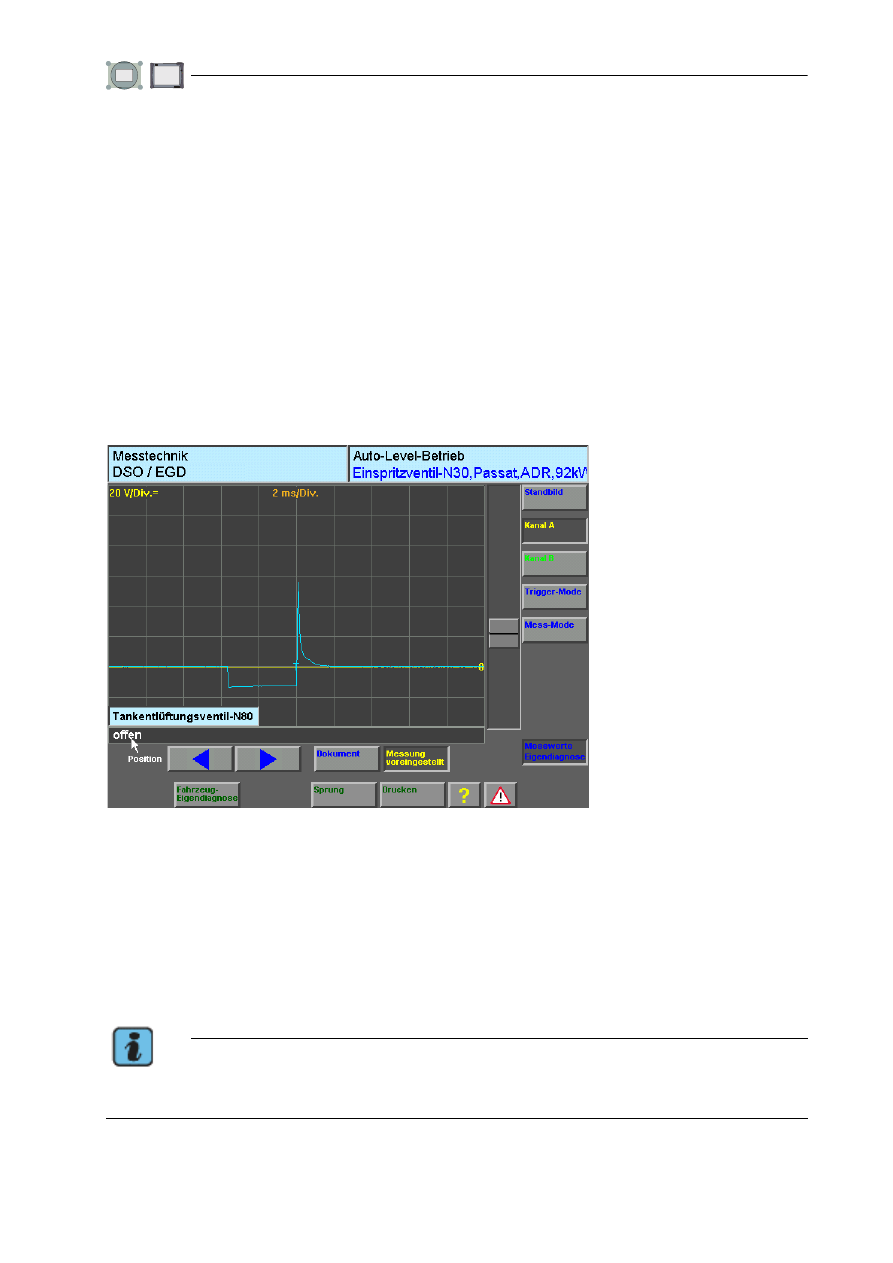

Рис. 5-23  Окно «DSO» с индикацией значений диагностики управляющих механизмов

(стрелка)

При продолжающемся отображении Вы можете повторно перейти в окно самодиаг-
ностики автомобиля, чтобы вручную продолжить диагностику управляющих меха-
низмов нажатием кнопки «Дальше».

В режиме мультиметра Вы не можете настраивать импульс запуска. Происходит
только отображение значений, получаемых от самодиагностики автомобиля,
параллельно значениям, получаемым от мультиметра.

Указание

Идентификаторы значений пока имеются только для значений блоков управления

OBD и LT2.

Измерительная техника

5-46

A5E00330068/011

5.5.4

Значения диагностических функций «Считать блок измеряемых
величин» и «Базовая установка»

Чтобы отобразить значения диагностических функций «Считать блок измеряемых
величин» и «Базовая установка», выполните следующее:

1. В самодиагностике автомобиля выберите блок измеряемых величин

(см. раздел 4.4.8).

2. Перейдите в окно «Мультиметр» или «DSO».
3. Нажмите кнопку «Результаты самодиагностики». Имеет место отображение

до четырех значений, циклически регистрируемых в фоновом режиме
(см. рис. 5-22).

5.5.5

Значения режима «Ситема бортовой диагностки (OBD)»

Как правило, действуют те же правила, что и при индикации значений диагности-
ческих функций «Считать блок измеряемых величин» и «Базовая установка».
Максимально отображаются четыре значения. Действуют также следующие
ограничения:

•

при измерении более, чем четырех значений OBD, например, шести PID,
отображаются только первые четыре значения;

•

отображаются только цифровые значения;

•

отображаются только фактические значения без номинальных значений
( например, значения «Мин/Макс»).

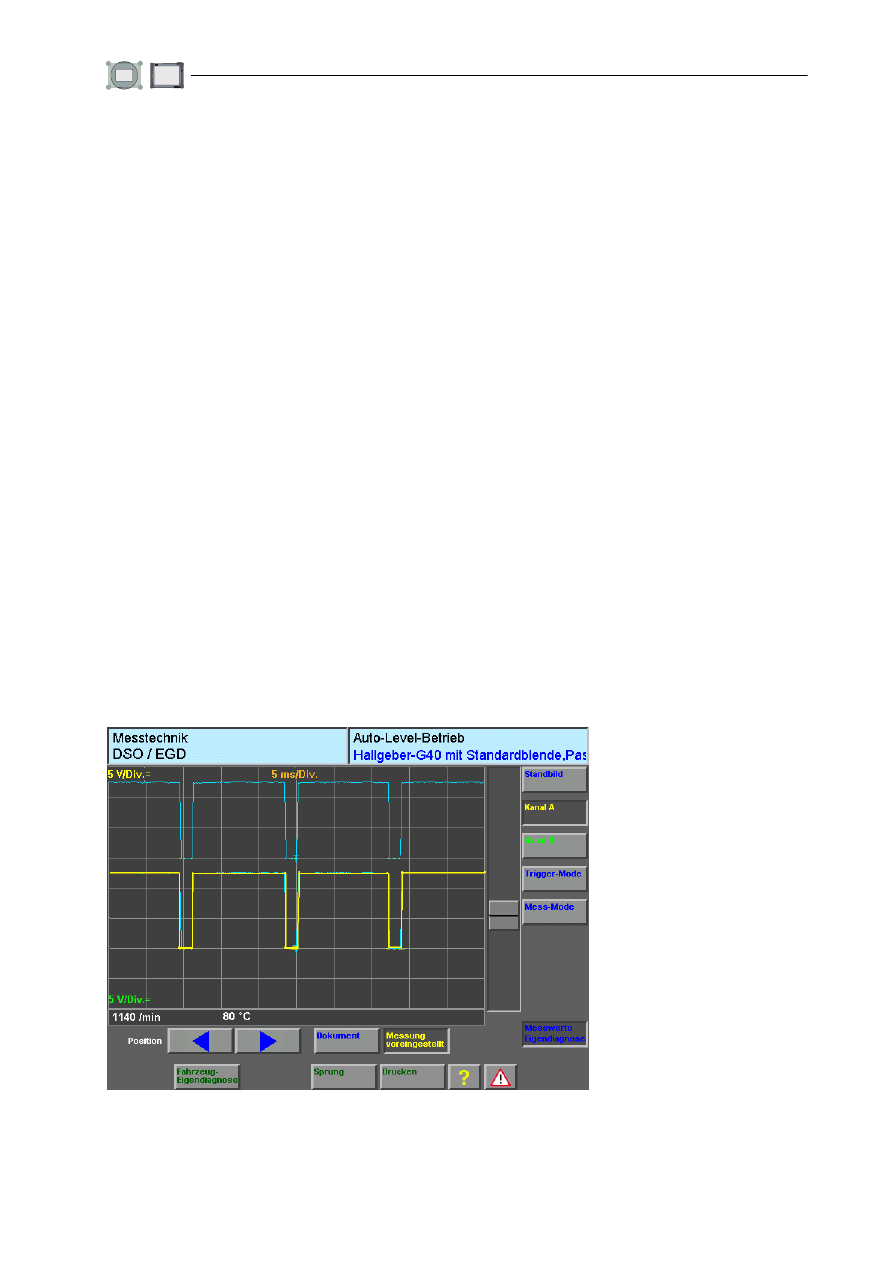

Рис. 5-24  Окно «DSO» с примерами индикации значений OBD

Ведомый поиск неисправностей

6-1

A5E00330068/011

6

Ведомый поиск неисправностей

6.1

Обзор

Этот режим недоступен для VAS 5053.

Режим «Ведомый поиск неисправностей» «ведет» Вас от констатации

неправильного поведения автомобиля ( признаки неисправности) к нахождению
причины неисправности и ее устранению. Для этого в Ваше распоряжение
предоставляется вся информация об автомобиле (оснащение, признаки, функции
и узлы, документы и функциональные проверки).

Все функции режимов «Самодиагностика автомобиля» и «Измерительная техника»
(только у VAS 5051/VAS 5051B) имеются в режиме «Ведомый поиск
неисправностей».

При ведомом поиске неисправностей признаки неисправностей берутся из двух
различных источников:

•

содержание памяти неисправностей (из систем автомобиля)

•

сообщения об ошибках (от пользователей)

Кроме того, у Вас есть возможность самостоятельно выбирать функции и узлы
и включать их в

план проверки или отображать относящиеся к ним документы.

Процесс ведомого поиска неисправностей представлен на рис. 6-1; на нем Вы
найдете также ссылки на разделы, где разъясняются отдельные участки работы.

Указание

Вы можете пользоваться режимом «Ведомый поиск неисправностей» только,

если на VAS 505x был установлен как минимум один марочный CD. Об установке

марочных CD см. в разделе 2.5 и разделе 9.4.2.

Указание

Для старых и остаточных автомобилей ведомый поиск неисправностей

располагает лишь ограниченными возможностями тестирования. Тест системы

автомобиля для считывания памяти неисправностей и небольшое количество

функций обслуживания клиентов могут проводиться с помощью выбора функции

и узла. При этом специальные программы поиска неисправностей недоступны.

Ведомый поиск неисправностей

6-2

A5E00330068/011

(1) Стартовое окно

Ведомый поиск неисправностей запускается из стартового окна (подробнее
см. в разделе 6.2).

(2) Идентификация автомобиля,  межсетевой интерфейс-перечень

элементов,  основные признаки

Ведомый поиск неисправностей начинается с идентификации автомобиля.
Идентификацию можно проводить с помощью перечня элементов межсетевого
интерфейса вручную путем ввода основных признаков или в смешанном варианте.
Для автоматической или смешанной идентификации автомобиля должен быть
подключен диагностический кабель и включено зажигание (подробнее см.
в разделе 6.4).

(3) Идентификация автомобиля, проверка систем автомобиля, память

неисправностей — чтение

После определения или ввода основных признаков осуществляется проверка
систем автомобиля. В одном окне отображаются все имеющиеся электронные
системы автомобиля с учетом основных признаков описанного автомобиля.
Посредством связи с автомобилем проверяется, какие системы и их модификации
смонтированы в подключенном автомобиле. При этом считывается их память
неисправностей, содержание которой отображается после запуска  начального
модуля (подробнее см. в разделе 6.6).

(4) Выполнить начальный модуль

В зависимости от характера диагностических данных, после проверки систем
автомобиля может быть выполнен  начальный модуль. В нем могут быть
запущены одна или несколько функциональных проверок, которые, например,
контролируют состояние  флэш-данных систем автомобиля и при необходимости
обновляют его (подробнее см. в разделе 6.6.3).

(5) Содержание памяти неисправностей

В специальном окне отображаются данные из памяти неисправностей, считанные
из систем автомобиля, и относящиеся к ним тексты, которые стандартно
сортируются по номеру блока управления и по коду неисправности. Если имеются
соответствующие параметрические условия, можно сортировать и по ним
(подробнее см. в разделе 6.7).

Начиная с этого окна, Вы можете переключиться в выбор функций и узлов
с помощью кнопки «Перейти», выбрать там узел и включить его в план проверки
или вывести на экран относящиеся к узлу документы.
