6-3

A5E00330068/011

(6) Есть ли записи в памяти неисправностей?

Если в памяти неисправностей имеются записи, осуществляется переход к плану
проверки, в противном случае — в окно «Сообщение об ошибке».

(7) План проверки

В «Плане проверки» из имеющихся и введенных признаков неисправности
автоматически составляется план проверки. Наиболее подозрительный узел стоит
на первом месте и автоматически выбирается для проработки. Результат каждой
функциональной проверки приводит к переоценке плана проверки с предложением
проработать следующий пункт, так что последовательность предлагаемых
функциональных проверок может меняться, или могут добавляться новые
проверки (подробнее см. в разделе 6.10).

(8) Функциональная проверка

Функциональная проверка — это последовательность ➚ этапов проверки для
локализации неисправности до уровня отдельных узлов, линий и разъемов или
блоков управления. В результате программа проверки выдает заключение
о состоянии проверенных функций автомобиля, групп узлов или отдельных узлов,
например: «в норме», «не в норме», «неизвестен» и т. д. Функциональная проверка
протекает в режиме диалога и использует все функции самодиагностики автомобиля,
например, «Считать блок измеряемых величин», «Адаптация» и т. д. У VAS 5051/VAS
5051B внутренняя измерительная техника (мультиметр, осциллоскоп) используется
в функциональной проверке, например, для проверки линии и сигнала.

На VAS 5052 эти измерения приходится проводить с помощью внешних изме-
рительных приборов. Соответствующие диалоги функциональной проверки
позволяют вводить эквивалентные значения, т.е. Вы проводите измерения
в заданных точках с помощью внешнего прибора и затем вводите полученное
значение с помощью виртуальной клавиатуры (подробнее см. в разделе 6.11).

(9) Выход из ведомого поиска неисправностей

Выход из ведомого поиска неисправностей осуществляется с помощью функции
перехода. На сессию диагностики можно повлиять с помощью функций «Прервать»,
«Отмена» или «Завершить».

Прервать

Эта функция отвечает за кратковременное прерывание (паузу) или сохранение сессии
диагностики для продолжения в другое время (подробнее см. в разделе 6.12.1).

Ведомый поиск неисправностей

6-4

A5E00330068/011

Завершить

При завершении все системы автомобиля еще раз проверяются, при наличии
неисправностей память неисправностей очищается и заново считывается. Если
остаются неисправности, можно продолжить ведомый поиск неисправностей или
окончательно завершить его (подробнее см. в разделе 6.12.3).

У автомобилей OBD при стертом/ошибочном коде готовности есть возможность
восстановить его посредством запроса.

Отмена

Отмена соответствует завершению, но позволяет вернуться в первое окно
ведомого поиска неисправностей вместо стартового окна.

(10) Выполнить конечный модуль

В зависимости от характера диагностических данных, перед выходом из ведомого
поиска неисправностей можно запустить конечный модуль. Из конечного модуля
можно запустить одну или несколько функциональных проверок, например, нужных
для обратной связи с изготовителем автомобиля (подробнее см. в разделе 6.15).

(11) Признаки неисправности

Если проверка систем автомобиля не выявила неисправностей, то ведомый поиск
неисправностей автоматически предлагает ввести признаки неисправности. Вы
можете ввести сообщенный клиентом признак неисправности или собственные
наблюдения. При этом можно ввести несколько признаков, чтобы создать как
можно более точную картину неисправности. Тестер оценивает симптомы на
основе экспертных знаний, сохраненных на жестком диске (подробнее см.
в разделе 6.8).

Начиная с окна «План проверки» (см. раздел 6.10) ввод признаков неисправности
возможен также с помощью клавиши «Перейти». Так Вы можете дать тестеру
информацию, дополняющую записи в памяти неисправностей.

(12) Выбор функции и узла

Здесь Вы можете непосредственно задать функции и узлы, которые, согласно
Вашему опыту, могут рассматриваться в качестве возможного источника
неисправности. Выбранные функции и/или узлы включаются в план проверки
( «Собственный план проверки»; подробнее см. в разделе 6.9). Однако Вы можете
также выбрать с помощью клавиши «Перейти» указатель документов и отобразить
документы, относящиеся к выбранному узлу.

Ведомый поиск неисправностей

6-5

A5E00330068/011

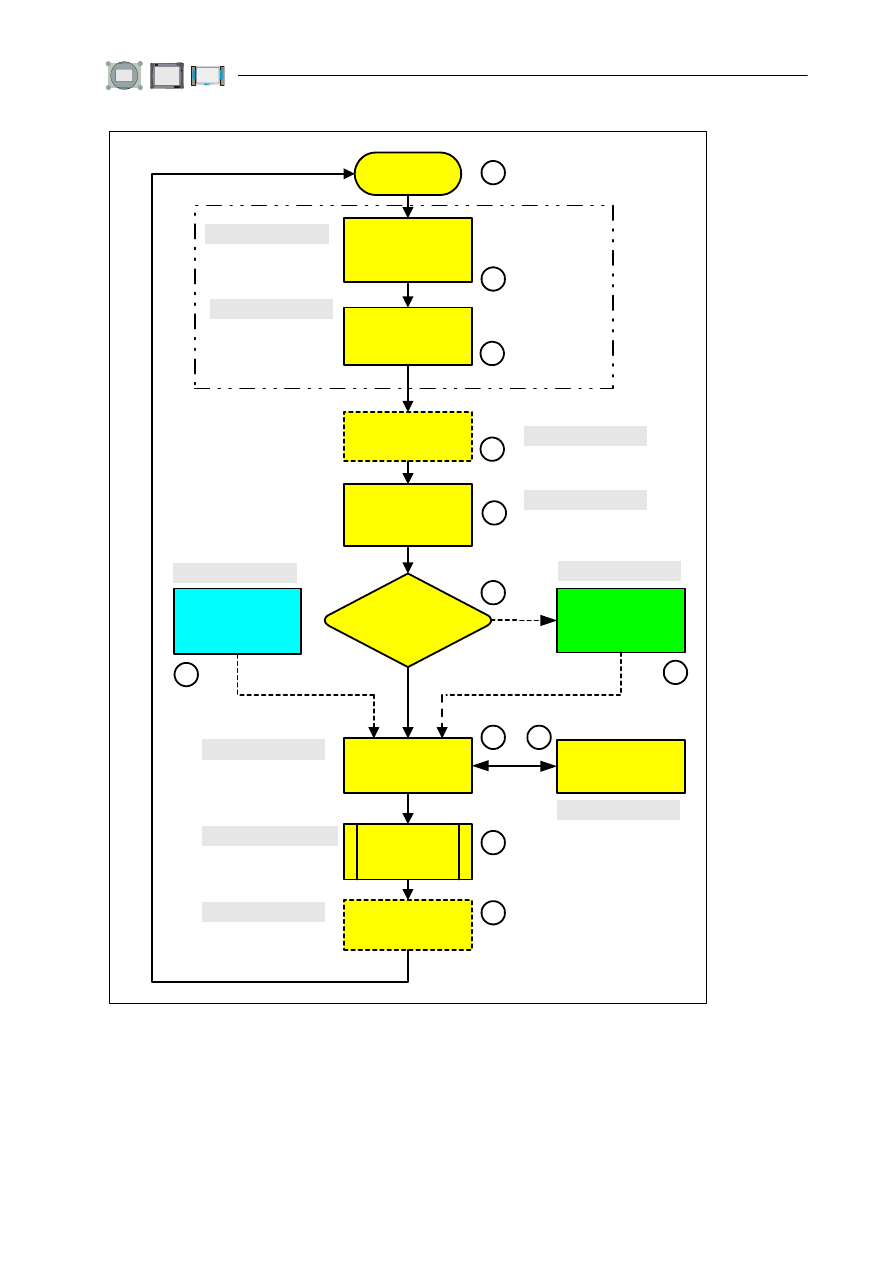

Рис. 6-1

Процесс ведомого поиска неисправностей в общих чертах

Проверка систем

автомобиля

План проверки

Показать

содержание памяти

неисправностей

Список устройств,

основные признаки

Функциональная

проверка

Имеются ли

записи в памяти

неисправностей?

Сообщения об

ошибках

да

Выполнить

конечный модуль

(если имеется)

Выбор функции

и узла

Идентификация
автомобиля

нет

Выполнить

начальный модуль

(если имеется)

Завершить

Ведомый поиск

неисправностей

Стартовое окно

B201<176<RUS<08

Ведомый поиск неисправностей

6-6

A5E00330068/011

Журнал учета неисправностей

Если у Вас имеются предложения по улучшению какой-либо функциональной
проверки, Вы можете с помощью функции перехода сохранить предыдущий
процесс проверки на дискете (подробнее см. в разделе 6.3) и передать дальше.

Ответный онлайн-протокол

В завершение сессии диагностики можно направить изготовителю ответный
онлайн-протокол (подробнее см. в разделе 6.15.1).

Кнопка «Режимы работы» в навигационной строке

Обратный переход в режим «Ведомый поиск неисправностей» всегда приводит
в окно, из которого Вы вошли в этот режим. Там можно без ограничений продолжать
отработку режима.

Кнопка «Перейти» в навигационной строке

С помощью функции перехода Вы можете прервать ведомый поиск неисправностей,
отменить его, завершить, считать данные идентификации ECU, создать журнал
учета неисправностей или перейти в другие, уже выполненные функции ведомого
поиска неисправностей (см. раздел 3.3.6 и раздел 6.3).

Кнопка «Печать» в навигационной строке

Когда Вы попали в окно «План проверки», дополнительно отображается
следующий пункт меню:

•

Протокол диагностики:

из плана проверки Вы можете распечатать или

сохранить на дискете протокол всех выполненных до сих пор функциональных
проверок.

•

Протокол функциональной проверки:

из плана проверки Вы можете

распечатать или сохранить на дискете протокол последней из выполненных
функциональных проверок.

См. также раздел 3.3.6, раздел 6.13 и раздел 6.14.
