Ведомый поиск неисправностей

6-27

A5E00330068/011

6.9

Выбор функции и узла

Посредством функции «Выбор функции и узла» Вы можете в рамках ведомого
поиска неисправностей использовать Ваш личный экспертный опыт. В отличие
от оценки памяти неисправностей (см. раздел 6.7) или сообщений об ошибках
(см. раздел 6.8), здесь Вы непосредственно выбираете для проверки функции или
узлы, представляющиеся подозрительными.

После выбора функций и узлов тестер автоматически соотнесет с ними
функциональные проверки. Таким образом Вы составите Ваш «Собственный план
проверки». Обозначения функций и узлов появляются в окне «План проверки»
в рубрике «Собственный план проверки» (см. раздел 6.10), если уже имеются
предложения относительно проверки, сгенерированные системой. Следующий
пример исходит из этой предпосылки.

Вход в окно «Выбор функции и узла» происходит из окна «Проверка систем авто-
мобиля» нажатием кнопки «Перейти». Выбор функции, группы ремонта, группы узлов
и узла из отображенных списков происходит по тому же принципу, что у сообщений
о признаках неисправности (см. раздел 6.8), посредством нескольких окон.

При выборе функций и узлов отображение происходит в форме плоскостей,
которые помечаются линиями, ведущими вправо к предыдущему выбору. Символ
«+» перед началом строки указывает на возможность дальнейшего выбора.
Пример:

+ Привод

+ Двигатель ADR

+ 01 - Системы, способные к самодиагностике

+ Электрические узлы
и т. д.

Каждая линия означает выбор внутри какого-либо окна. Если Вы хотите вернуться
назад, выберите более высокий уровень (в то время, как кнопка «Назад»
возвращает напрямую к плану проверки!). Пример:

+ Привод

+ Двигатель ADR

+ Управление двигателем «Motronic»

Указание

Отображаются только функции и узлы систем автомобиля, которые помечены

в окне «Проверка систем автомобиля» (рис. 6-8)  ,  т. е. были автоматически

идентифицированы или дополнительно выбраны вручную.

+ Управление двигателем «Motronic»

+ 01 - Системы, способные к самодиагностике

Ведомый поиск неисправностей

6-28

A5E00330068/011

Пример последовательности окон «Выбор функции и узла»:

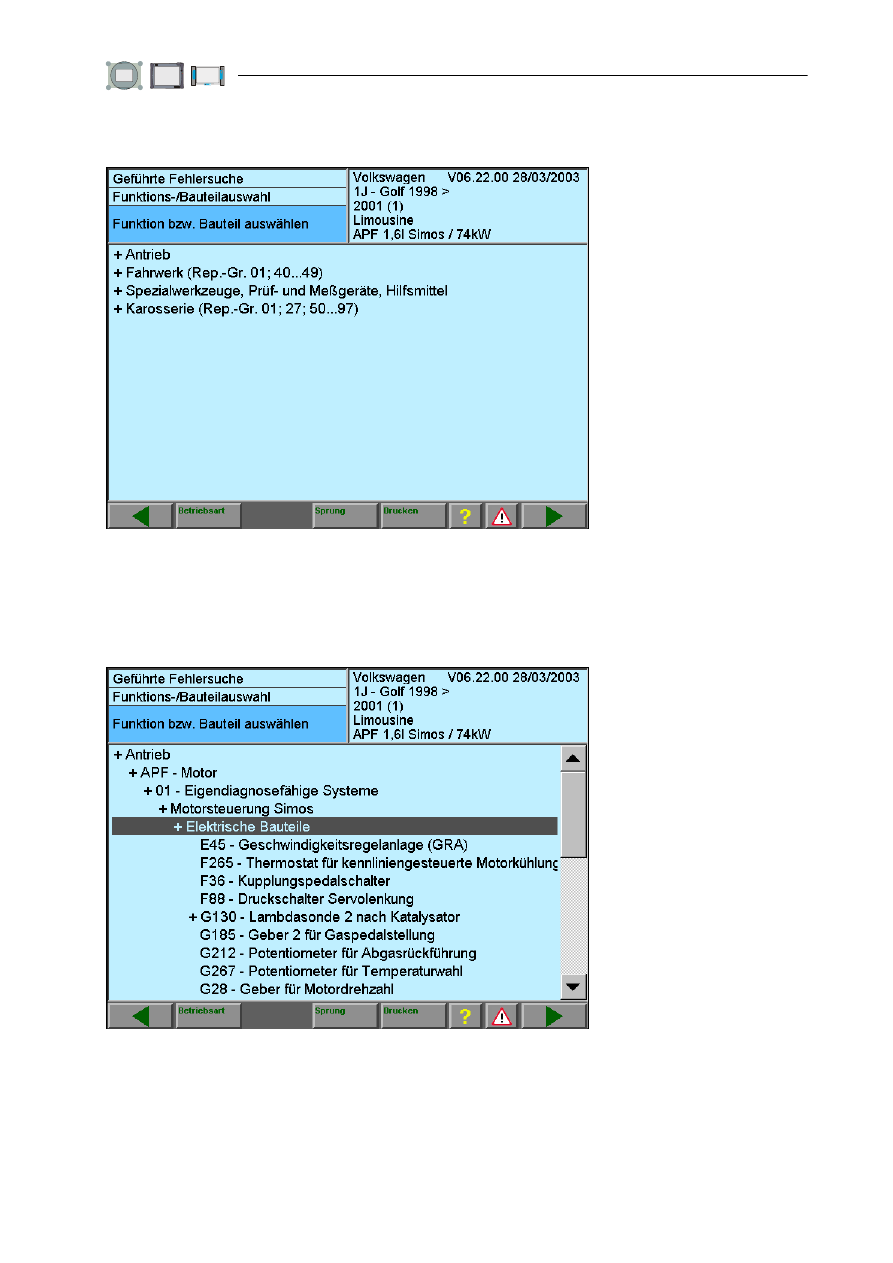

Рис. 6-18  Окно «Выберите систему автомобиля или функцию», 1-й уровень

Выберите, например, «+ Привод». При выборе автоматически отобразится
следующее окно.

У

точните с помощью последующих окон функцию и узел.

Если Вы хотите изменить выбор, нажмите на предыдущий выбор.

Рис. 6-19  Окно «Выберите систему автомобиля или функцию», 4-й уровень

Ведомый поиск неисправностей

6-29

A5E00330068/011

Выберите в этом подокне требуемые узел или функцию. Выбор будет отображаться,
пока Вы не нажмете кнопку «Дальше», которая вернет Вас к плану проверки.

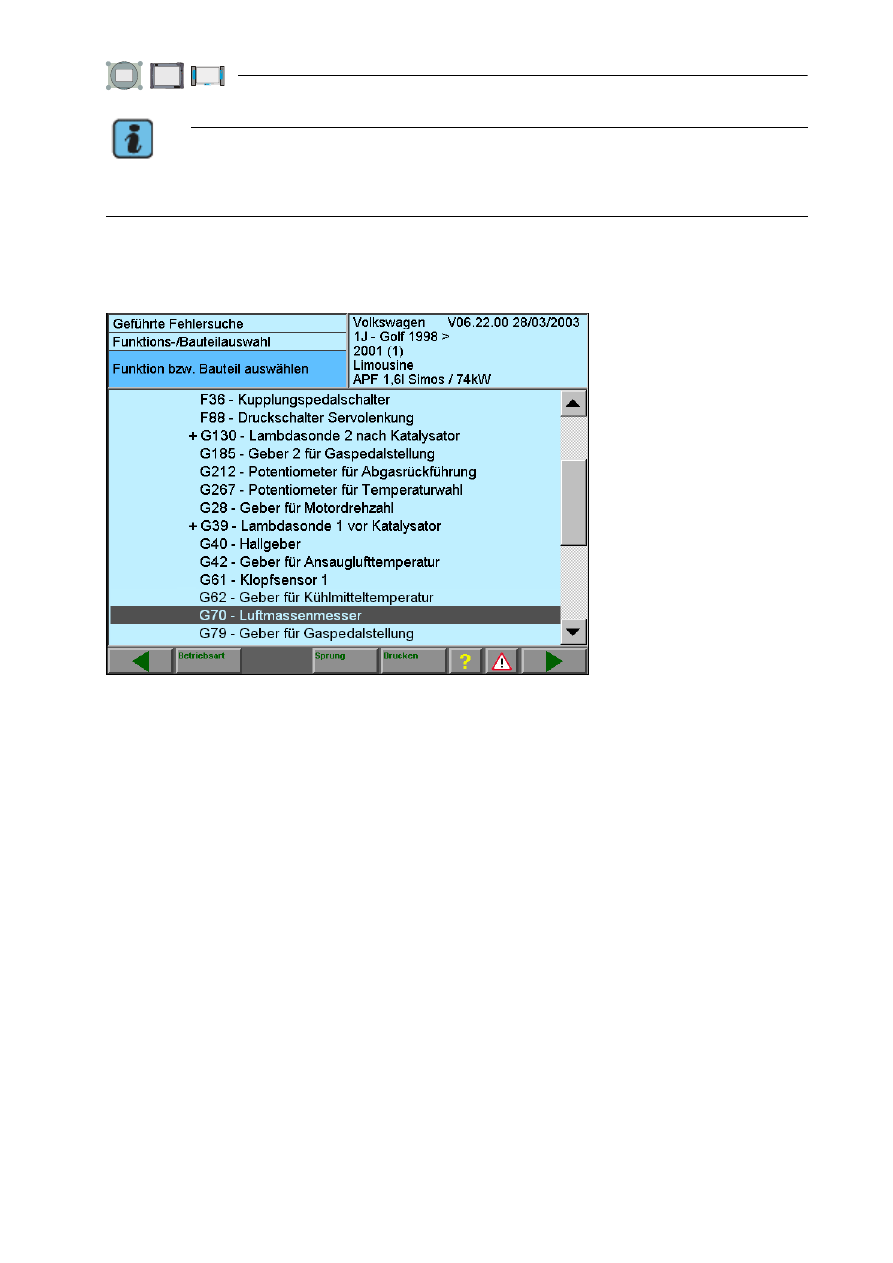

Рис. 6-20  Окно «Выберите систему автомобиля или функцию», 5-й уровень

Выбранный для диагностики объект включается в «Собственный план проверки».

Указание

Если Вы прошли не все уровни, то все узлы и функции, лежащие ниже

достигнутого уровня, включаются в план проверки.

Ведомый поиск неисправностей

6-30

A5E00330068/011

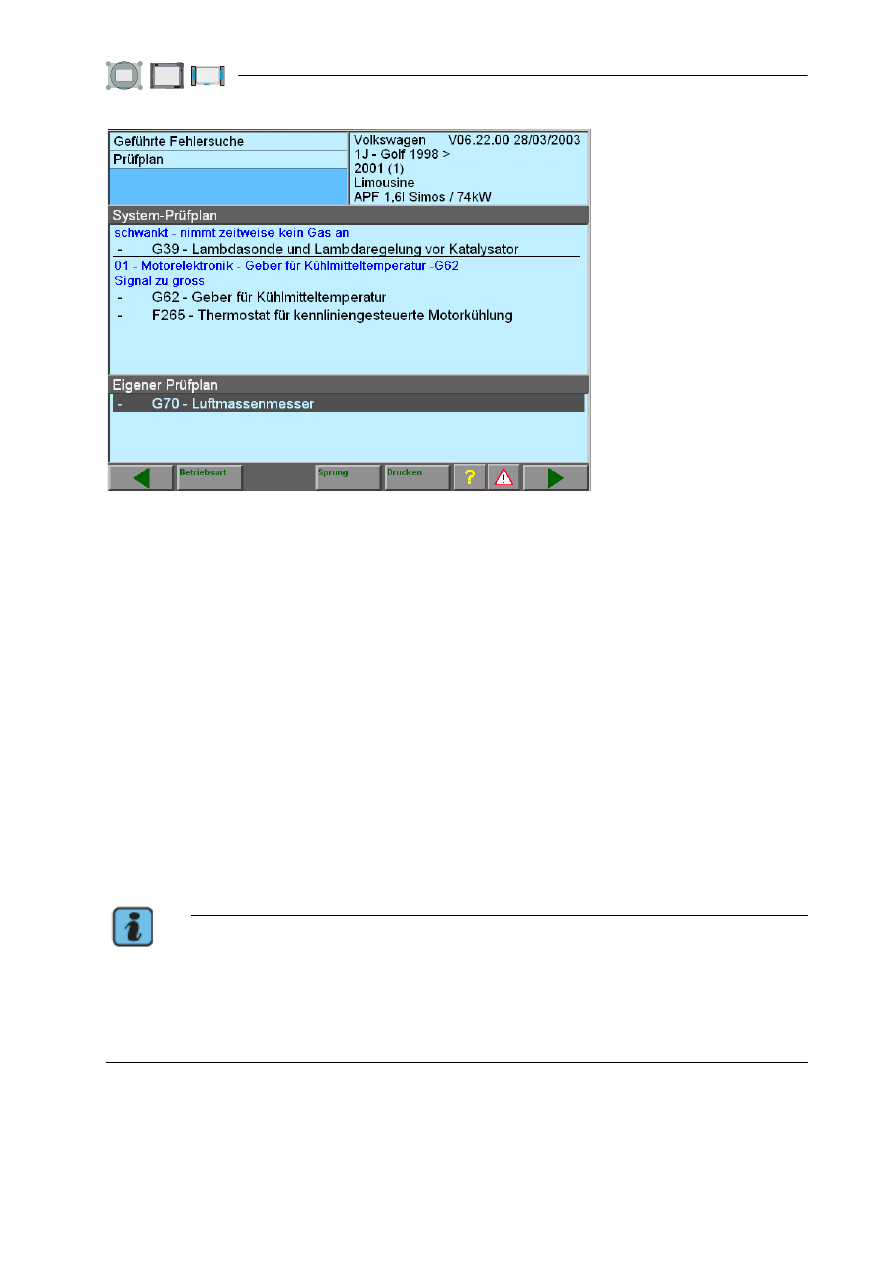

Рис. 6-21  Окно «План проверки» с разделом «Собственный план проверки»

Дальнейшая последовательность действий описана в разделе 6.10.

6.9.1

Документы

Функция «Документы» доступна, начиная с окна «Выбор функции и узла»,
с помощью кнопки «Перейти». В окне «Выбор функции и узла» можно выбрать
и отобразить документы, относящиеся к определенному узлу, например, его
расположение, пин-коды и т. д.

Документы (графика, текст) отображаются в рабочем окне. Если они больше
размеров рабочего окна, появляется вертикальная полоса прокрутки.

Документы появляются также в окнах функциональной проверки. Там они
доступны непосредственно через ряд пронумерованных и снабженных надписями
кнопок, общим числом до шести (см. раздел 6.11.1).

Указание

Если Вы выбрали объект диагностики в функции «Выбор функции и узла», то Вы

можете перейти в относящиеся к нему документы непосредственно из текущей

функциональной проверки через меню «Перейти», пункт «Документы». При этом

предлагаемые документы относятся не к текущей функциональной проверке,

а к последнему выбору, сделанному в функции «Выбор функции и узла».
