Volkswagen Система VAS 5051B / VAS 5051B GVO. Руководство - часть 41

3-6

A5E00330068/011

Работа с окнами

3.3.5

Курсор

Курсор (рис. 3-1,  8)  Вашего тестера принимает разную форму в зависимости от функции,
которую он в данный момент выполняет.

3.3.6

Навигационная строка

Навигационная строка (рис. 3-1,  2)  находится в нижней части окна. С помощью кнопок
в этой строке можно вызвать справку и служебные функции. В навигационной строке
имеются до восьми разных кнопок управления. Количество кнопок зависит от окна
и его актуального состояния.

Рис. 3-3

Обзор кнопок управления в навигационной строке (пример)

Вы можете нажать любую кнопку, и тестер выполнит соответствующую команду.

Таблица 3-2 Формы курсора

Вид

Функция

Указание

Курсор имеет форму «стрелки»,
с помощью которой Вы
можете выбирать кнопки.

Управление осуществляется через
сенсорный экран. Для VAS 5052
существует альтернатива —
управление с помощью мышки.

«Песочные часы» появляются
тогда, когда тестер обрабаты-
вает введенные Вами данные.

При появлении этого указания
ввод других данных недопустим.
Следует подождать, пока курсор
вновь примет форму стрелки.

«Принтер» появляется в том
случае, если Вы через кнопку
«Печать» ввели команду
распечатать.

При появлении этого указания
ввод других данных недопустим.
Следует подождать, пока курсор
вновь примет форму стрелки.

3-7

A5E00330068/011

Работа с окнами

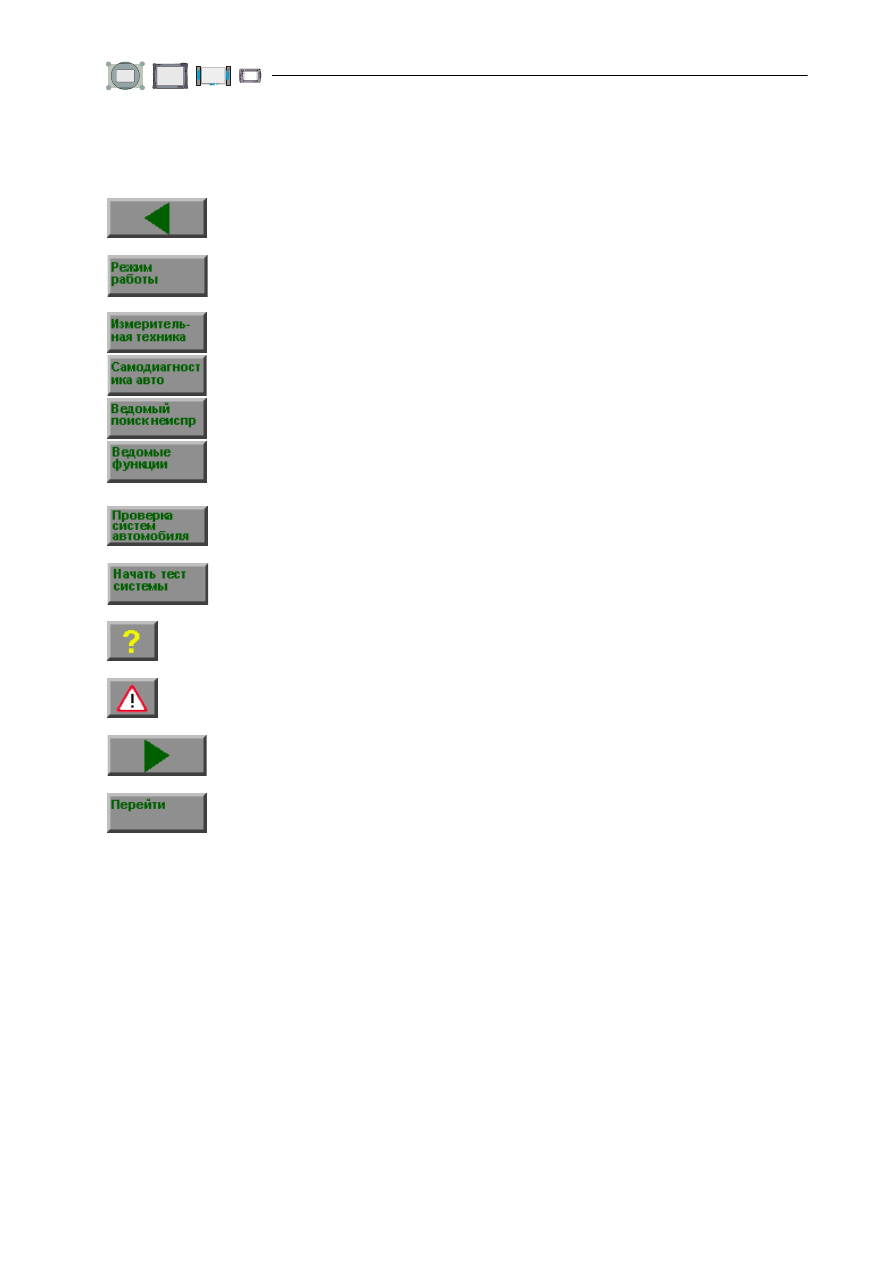

Кнопки навигацонной строки (при наличии таковых) имеют следующие функции:

Нажатием кнопки «Назад» Вы можете прервать актуальную
функцию или вернуться в предыдущее окно.

С помощью этой кнопки Вы можете перейти из режима «Ведомый
поиск неисправностей» или «Ведомые функции» в другой режим.

С помощью этих кнопок Вы непосредственно переходите в другой
режим.

С помощью этой кнопки в режиме «Ведомые функции» можно
перейти в окно «Проверка систем автомобиля».

С помощью этой кнопки в режиме «Ведомые функции» можно
начать функцию «Проверка систем автомобиля».

Вы вызываете справочную функцию тестера (см. главу 10).



Вы вызываете общепринятые предупреждения (Внимание!
Осторожно!) и указания.

С помощью кнопки «Дальше» Вы переходите в следующее окно.

Эта кнопка открывает меню «Перейти». Предлагаемые позиции
меню зависят от того, в каком режиме и функции сейчас нахо-
дится тестер.

•

Если Вы вибираете «Отмена», то Вы попадаете в первое
➚

окно данного режима.

•

Выбирая «Завершить», Вы попадаете в стартовое окно.

•

Если вместе с программой тестера активны также другие
приложения, Вы можете перейти на приложения, если
выберете соответствующее имя.

•

Если Вы работаете в режиме ведомого поиска неисправностей,
для выбора предлагаются уже выполненные шаги тести-
рования. Таким образом, Вы можете вернуться в функцио-
нальный тест и при необходимости изменить данные или
решения.

3-8

A5E00330068/011

Работа с окнами

Если Вы выбрали кнопку «Печать», Вам предлагается ➚ всплы-
вающее меню с различными вариантами вывода результатов
на печать:

•

Экран: распечатка графической копии изображения, видимого
на экране. Этот выбор предлагается всегда.

•

Выбрать устройство вывода: здесь Вы можете выбрать,
хотите ли Вы распечатать графическую копию изображения,
видимого на экране, и протокол на принтере или желаете по-
лучить их на ➚ дискете. Выбранные установки остаются дейст-
вующими вплоть до выключения и нового запуска тестера.
Кнопка «Печать» остается заблокированной до ввода новых
установок. Выбранное устройство вывода на носитель пока-
зывается в заглавной строке меню печати.

•

Ввести VIN-номер автомобиля/номерной знак: в режимах
«Самодиагностика автомобиля», «Ведомый поиск неисправ-
ностей» или «Ведомые функции» прежде чем распечатать
протокол, Вы можете ввести через высветившуюся на экране
буквенно-цифровую клавиатуру VIN-номер тестируемого авто-
мобиля и его номерной знак. Тогда эти данные также будут
внесены в протокол, что облегчит в дальнейшем его исполь-
зование. VIN-номер автомобиля при записи протоколов на
дискету появляется в названиях файлов, вводить эти номера
нужно обязательно. По завершении режима эти данные
стираются.

Указание

Протокол выдается VAS 505x в формате XML с соответствующим форматирующим

файлом «Format.xsl». Для вывода данных с дискеты на экран персонального

компьютера необходимы определенные технические возможности, например,

Internet Explorer 6.0. Для нескольких протоколов на дискету записывается только

один форматирующий файл, который и определяет формат страниц, выводимых

на экран.

3-9

A5E00330068/011

Работа с окнами

3.3.7

Передвижной регулятор

С помощью передвижного регулятора Вы можете изменять установочные
параметры пошагово.

Рис. 3-4

Передвижной регулятор

Коснитесь светлой кнопки регулирования и медленно потяните ее вправо или
влево — в зависимости от того, хотите ли Вы установить более высокое или более
низкое значение.

Если прикоснуться к направляющей слева или справа от регулятора, то значение
параметра уменьшится или увеличится на 1.

3.3.8

Работа с виртуальной клавиатурой

Не все тестеры имеют клавиатуру в ее привычном виде. Когда требуется ввести
данные, на сенсорном экране появляется так называемая « виртуальная кла-
виатура», которой можно управлять, прикасаясь к кнопкам. Устройство виртуаль-
ной клавиатуры может быть разным в зависимости от конкретного случая
применения.

Виртуальная клавиатура состоит из поля ввода, где имеются разные кнопки, и дис-
плея, расположенного рядом или сверху, на котором отображается введенный
Вами текст.

Тестер использует несколько видов клавиатур в зависимости от цели использо-
вания. Далее приводятся примеры.

Указание

Тексты можно вводить также с обычной клавиатуры, если таковая подключена

к тестеру. Курсор в этом случае должен находиться в поле ввода. Таким же спо-

собом можно вводить данные и через виртуальные клавиатуры, выделенные

на экране.
