3-2

A5E00330068/011

Работа с окнами

3.1

Окна

Графическое изображение на экране называется окном (рис. 3-1, 1). В окнах
показывается вся информация и функции управления.

Окна нашего тестера, как правило, имеют одинаковую структуру: в нижней части
расположена панель инструментов ( навигационная строка). Самую большую,
среднюю часть занимает рабочее окно, в котором Вы осуществляете свой выбор
или задаете параметры. Над рабочим окном находятся два информационных окна.

3.2

Кнопки управления

В каждом окне появляются только те кнопки управления (рис. 3-1,  9),  которые
нужны для данного режима. С помощью этих кнопок Вы выбираете различные
функции. По цвету кнопки Вы можете определить, активизирована она или нет.
Если кнопка темная, значит, она активизирована.

3.3

Рабочее окно

Рабочее окно (рис. 3-1,  3)  занимает основную часть окна. Изображение на экране
меняется в зависимости от рабочего режима и этапа его реализации.

кнопка нажата,
функция
активизирована

кнопка не нажата,
но функцию можно
активизировать

Вы выбрали эту кнопку. Не прикасайтесь
больше к экрану, если хотите, чтобы
выбранная Вами команда была
выполнена.

На экране эта кнопка видна, но Вы ее
не выбрали.

3-3

A5E00330068/011

Работа с окнами

3.3.1

Левое и правое информационное окно

В большинстве случаев информационных окон бывает два (рис. 3-1,  4)  и они рас-
полагаются над рабочим окном.

Левое окно показывает следующую информацию:

•

1. строка: название режима (например: самодиагностика автомобиля, измери-
тельная техника, ведомый поиск неисправностей, администрирование).

•

2. строка: Название функции, активированной в рамках этого режима
(например: идентификация автомобиля).

•

3. и 4. строка: указание по обслуживанию (например: выбрать буквенное обоз-
начение двигателя), индикация состояния (например: функция отсутствует) или
дополнительная информация по данной функции.

Правое информационное окно показывает результаты или предыдущий выбор,
сделанный пользователем. В режиме «Измерительная техника» это окно показы-
вает также сообщения об ошибках. В режиме «Самодиагностика автомобиля» Вы
можете также выбрать какой-либо элемент из предлагаемого перечня блоков уп-
равления, которые входят в электронное оборудование двигателя (см. раздел 4.3.4).

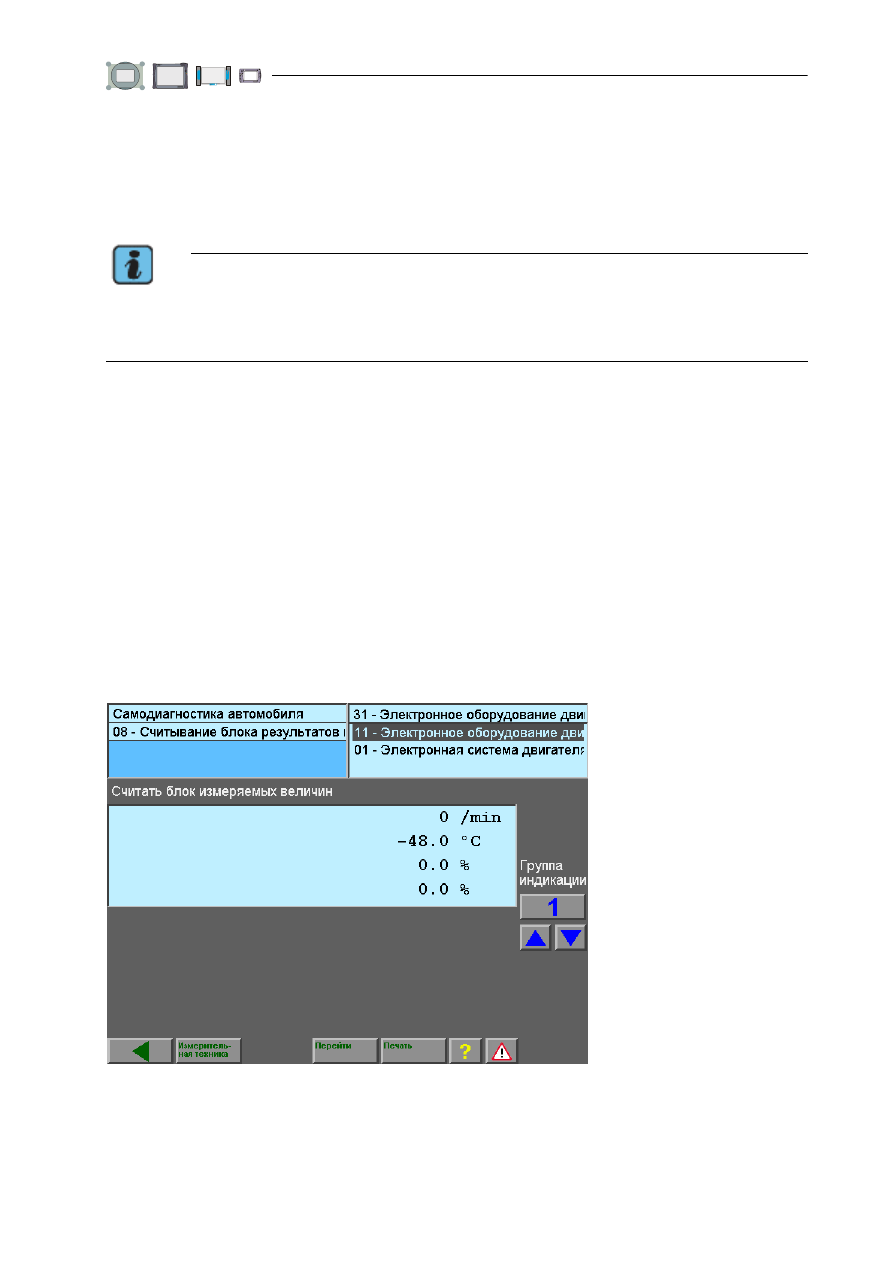

Рис. 3-2

Осуществление выбора в правом информационном окне

Указание

В данном Руководстве по эксплуатации рабочие и информационные окна приво-

дятся лишь в качестве примера, поэтому содержание их изображений не должно

совпадать с изображением на дисплее Вашего тестера.

3-4

A5E00330068/011

Работа с окнами

3.3.2

Диалоговое окно

Диалоговое окно (рис. 3-1, 5) — это небольшое окошко, которое появляется

над главным окном. В нем показываются сообщения об ошибках и дополнительная
информация о возможностях управления для дальнейшей работы с выбранной
программой.

В диалоговом окне могут быть, в частности, следующие кнопки:

Также в диалоговом окне появляется справка. Как пользоваться справкой —
см. главу 10.

Указание

Пока открыто диалоговое окно, кнопки управления основного окна не активизиру-

ются. Поэтому Вам сначала следует нажать одну из кнопок в диалоговом окне,

для того чтобы оно закрылось.

Таблица 3-1 Кнопки в диалоговых окнах (выбор)

Кнопка

Значение

Отмена

Вы прерываете процесс и возвращаетесь в предыдущее окно.

Показать

Вы можете вывести для просмотра графические или
текстовые документы.

Завершить

Вы заканчиваете режим и вновь возвращаетесь в окно
запуска системы.

OK

Нажатием «OK» Вы подтверждаете режим или диалог.

Пауза

Работа прерывается на короткое время и затем продолжается.

Закрыть

Диалоговое окно закрывается.

Обзор

Вам предлагается меню, в котором Вы можете выбрать
нужный Вам текст или процесс.

Прервать

Работа прерывается на более длительное время, данные
сохраняются в памяти.

Запускает распечатку графической копии экрана или вывод
изображения на другой носитель.

3-5

A5E00330068/011

Работа с окнами

3.3.3

Полоса выбора

Если Вы осуществляете выбор строки в рабочем окне, или если Вы выбираете
в правом информационном окне строку с названием электронного оборудования
двигателя для его проверки в режиме самодиагностики, то эта строка выделяется
черной полосой выбора (рис. 3-1,  6).  Выбранный Вами текст выделяется белым
фоном.

После того, как Вы выделили текст и перестали прикасаться к сенсорному экрану,
в большинстве случаев на экране появляется следующее окно.

Если же этого не происходит, значит, тестер дает Вам возможность выбрать нес-
колько текстов. Выберите все тексты, которые хотите выделить. Для того чтобы
теперь попасть в следующее окно, нажмите кнопку «Дальше» (см. стр. 3-7).

3.3.4

Полоса прокрутки

Если в диалоговом окне или окне не может быть приведен полный текст, на правой
стороне появляется полоса прокрутки (рис. 3-1, 7). Она содержит курсор и две
стрелочки. Длина курсора показывает, насколько велик данный документ. Чем
меньше курсор, тем больше еще не выведенная на экран часть текста. Для того
чтобы прочитать текст, поставьте палец на курсор и подвигайте вверх или вниз.
(VAS 5052: Другая возможность — нажать верхнюю кнопку мышки и перемещать
курсор с помощью кнопки навигации.) Таким образом можно просмотреть весь
текст. Вы также можете листать текст построчно. Если нажать кнопку «Стрелка
вниз» (

), текст сдвигается на одну строку вверх. Если нажать кнопку «Стрелка

вверх» ( ), текст вновь сдвигается на одну строку вниз.
