LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 3

A33

Бак топливный

A200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

18

+

00001002647001

2

Шайба 8

19

+

00001000516670

2

Шайба 8 пружинная

20

+

21100110117600

2

Болт крепления хомута топливного
бака

21

+

11180110109210

1

Экран топливного бака в сборе

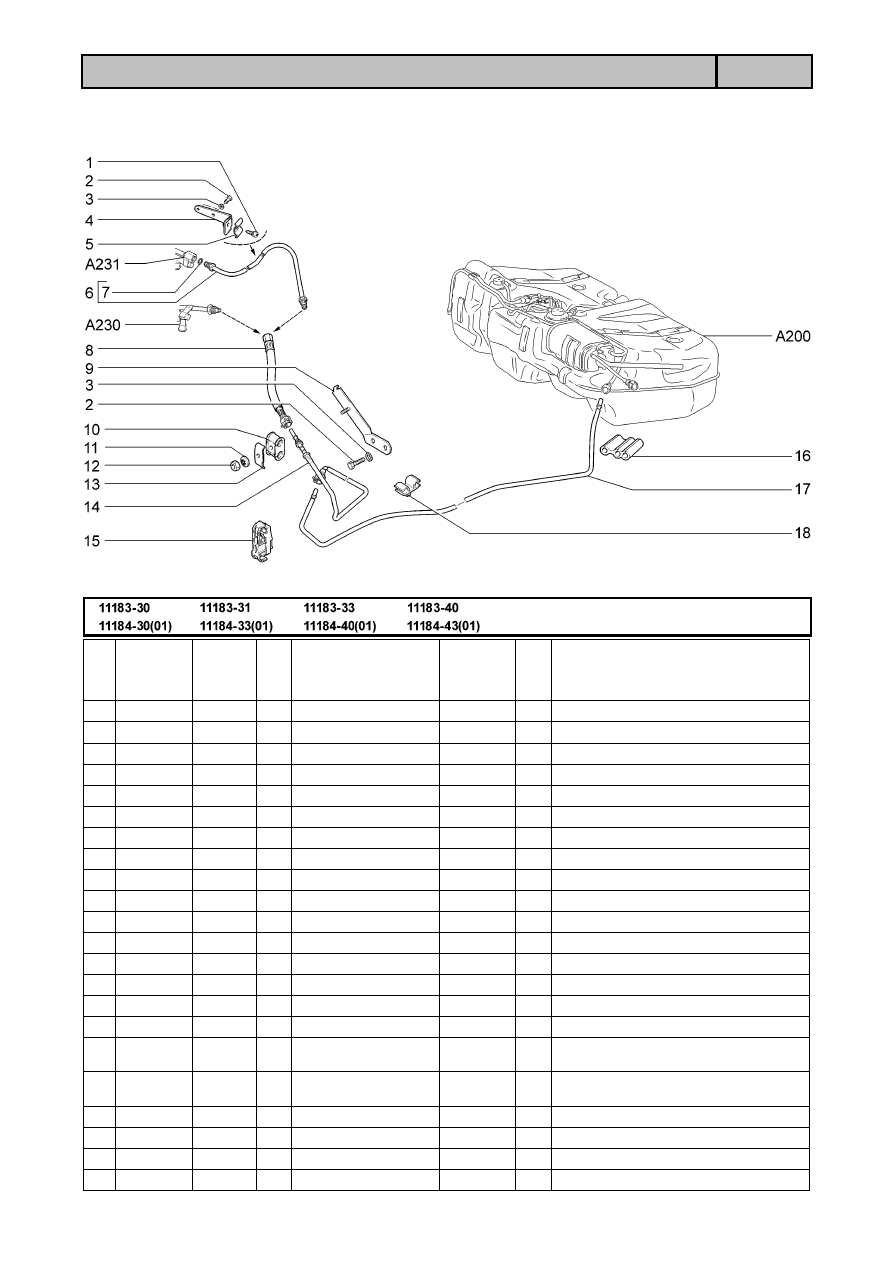

A34

Трубопроводы топливные

A210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21214110413600

(01)

1

Винт зажима

2

+

00001000902121

4

Болт М6х14

3

+

00001000516470

4

Шайба 6 пружинная

4

+

21120110409200

(01)

1

Кронштейн

5

+

21214110411600

(01)

1

Зажим

6

+

11190110401310  ~

(01)

1

Трубка передняя топливная

6

+

11190110401311  ~

(01)

1

Трубка передняя топливная

7

+

21120110425200  ~

(01)

2

Кольцо уплотнительное

7

+

21120110425203  ~

(01)

2

Кольцо уплотнительное

8

+

11180110424001  ~

1

Шланг топливный в сборе

8

+

11180110424010  ~

1

Шланг топливный в сборе

9

+

11180110414000

1

Кронштейн в сборе

10

+

11180110408901

1

Уплотнитель разрезной

11

+

00001002605371

1

Шайба 6 стопорная

12

+

00001005896211

1

Гайка М6

13

+

11180110411600

1

Зажим

14

+

11180110422000  ~

1

Трубка переднего топливного
трубопровода в сборе

14

+

11180110422001  ~

1

Трубка переднего топливного
трубопровода в сборе

15

+

11180110404810

1

Скоба крепления трубопроводов

16

+

11180110418400

1

Облицовка защитная

17

11180110403400

1

Трубка топливопровода в сборе

18

+

21214110414200

1

Скоба

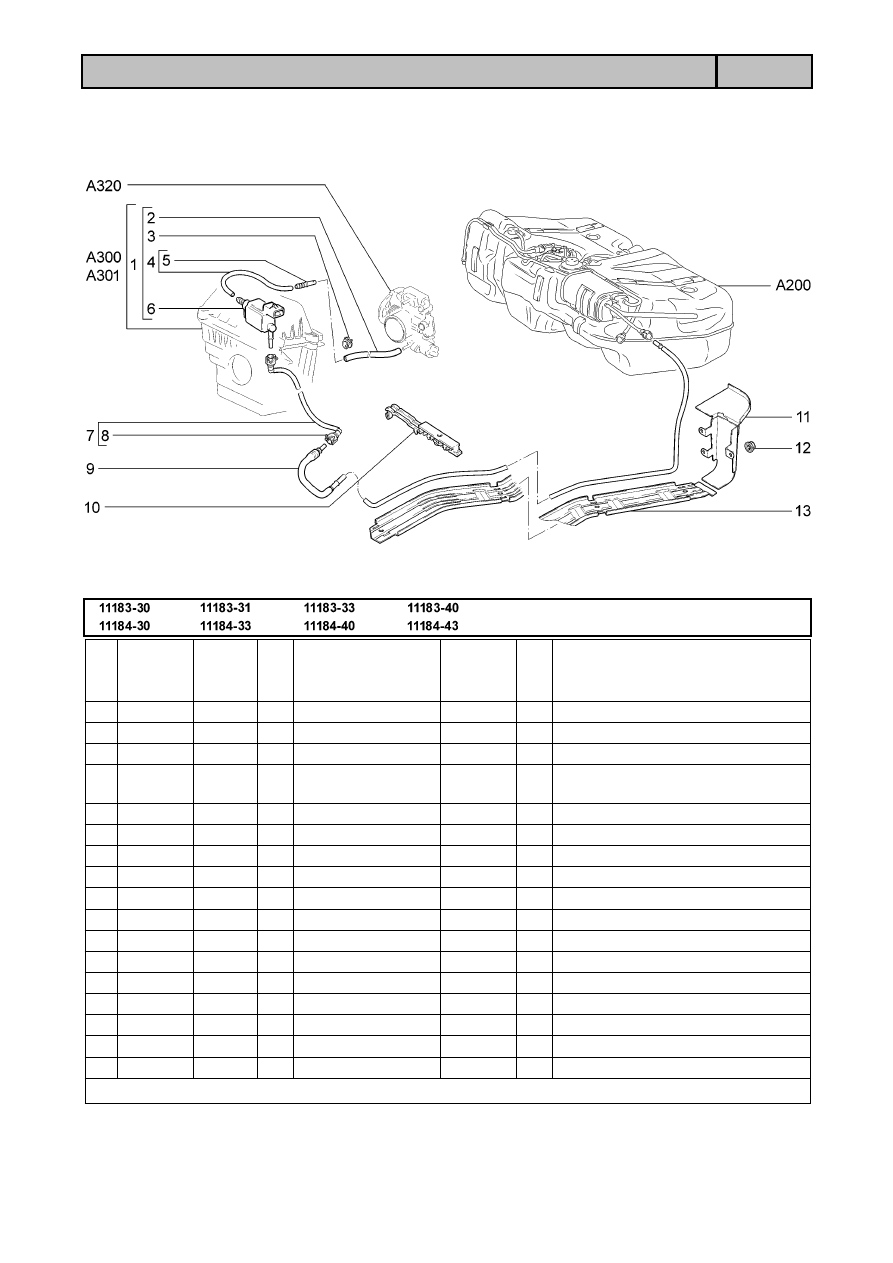

A35

Система улавливания паров бензина

A220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180116404200 *

1

Клапан продувки адсорбера в сборе

2

+

21103116408710 *

1

Шланг 170 мм

3

+

00001000168590 *

2

Хомут 12

4

+

11180116428400 *

1

Трубка клапана и дроссельного
патрубка в сборе

5

+

11180110423200 ~ *

4

Наконечник

5

+

11180110424400 ~ *

4

Штуцер

6

+

11180116420000 *

1

Клапан продувки адсорбера

7

+

11180116424410 ~

1

Трубка паропровода передняя в сборе

7

+

11180116424411 ~

1

Трубка паропровода передняя в сборе

8

+

11180110441010 ~

2

Соединитель в сборе

8

+

11180110441011 ~

2

Соединитель в сборе

9

+

11180116424800 ~

1

Трубка паропровода средняя в сборе

9

+

11180116424801 ~

1

Трубка паропровода средняя в сборе

10

+

11180110404200

6

Скоба крепления трубопроводов

11

+

11180110419501

1

Экран в сборе

12

+

00001003832101

3

Гайка М6 с зубчатым буртиком

13

+

11180110405800

1

Экран трубопроводов

*  водит в состав фильтра воздушного (А300, А301)

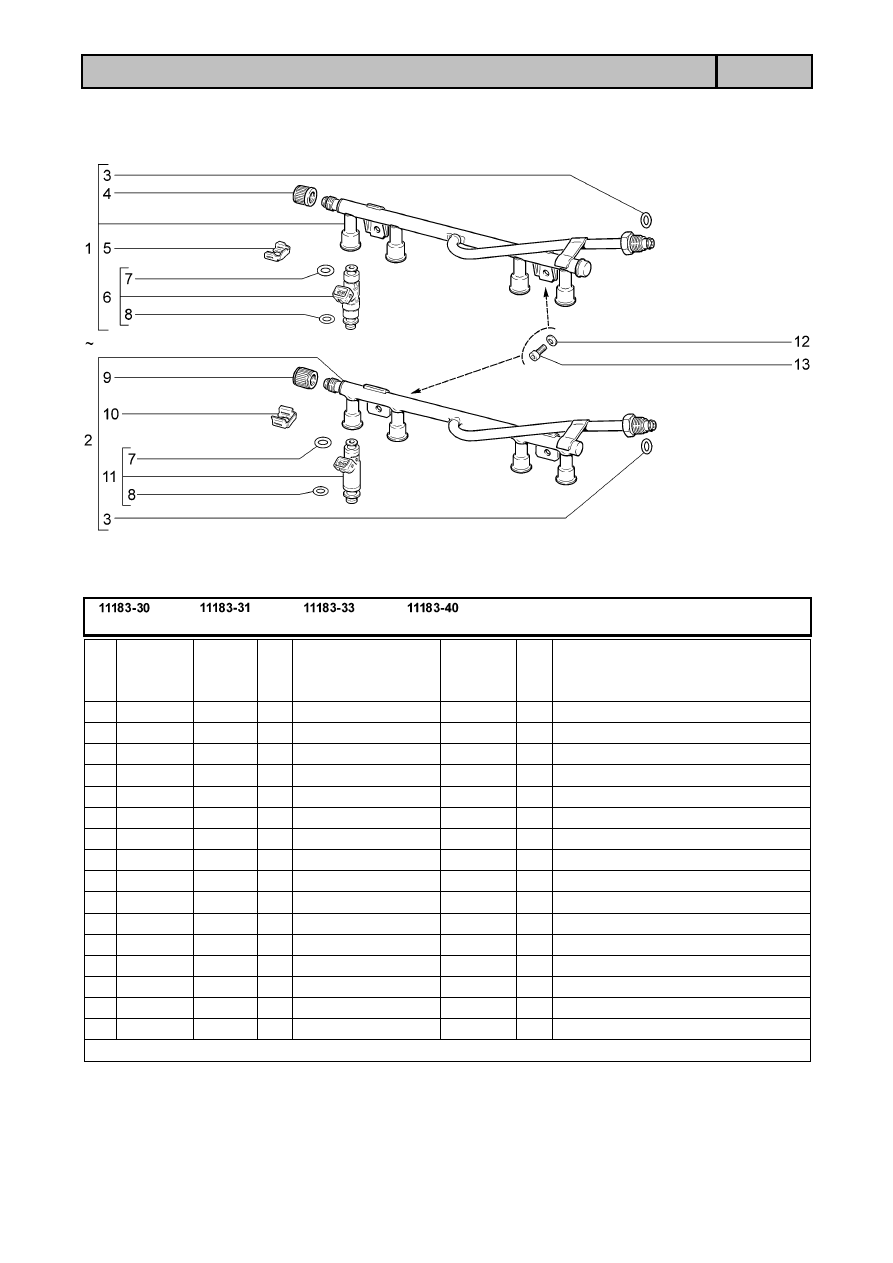

A36

Рампа и форсунки

A230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180114401000 ~

1

Рампа в сборе (BOSCH)

2

+

11180114401001 ~

1

Рампа в сборе (АВТЭЛ)

2

+

11180114401002 ~ !

1

Рампа в сборе (АВТЭЛ)

3

+

21120110425200 ~

1

Кольцо уплотнительное

3

+

21120110425203 ~

1

Кольцо уплотнительное

4

+

21110114405602

1

Колпачок штуцера диагностики

5

+

11180113203200

4

Клипса

6

+

11180113201000

4

Форсунка

7

+

11180113213810

4

Кольцо уплотнительное

8

+

11180113213800

4

Кольцо уплотнительное

9

21110114405605

1

Колпачок штуцера диагностики

10

11180113203201

4

Клипса

11

+

11180113201001

4

Форсунка

11

+

11180113201002 !

4

Форсунка

12

+

00001001197773

2

Шайба 6 пружинная коническая

13

+

21080101102300

2

Болт М6х20

11180113201002  !  1118114401002

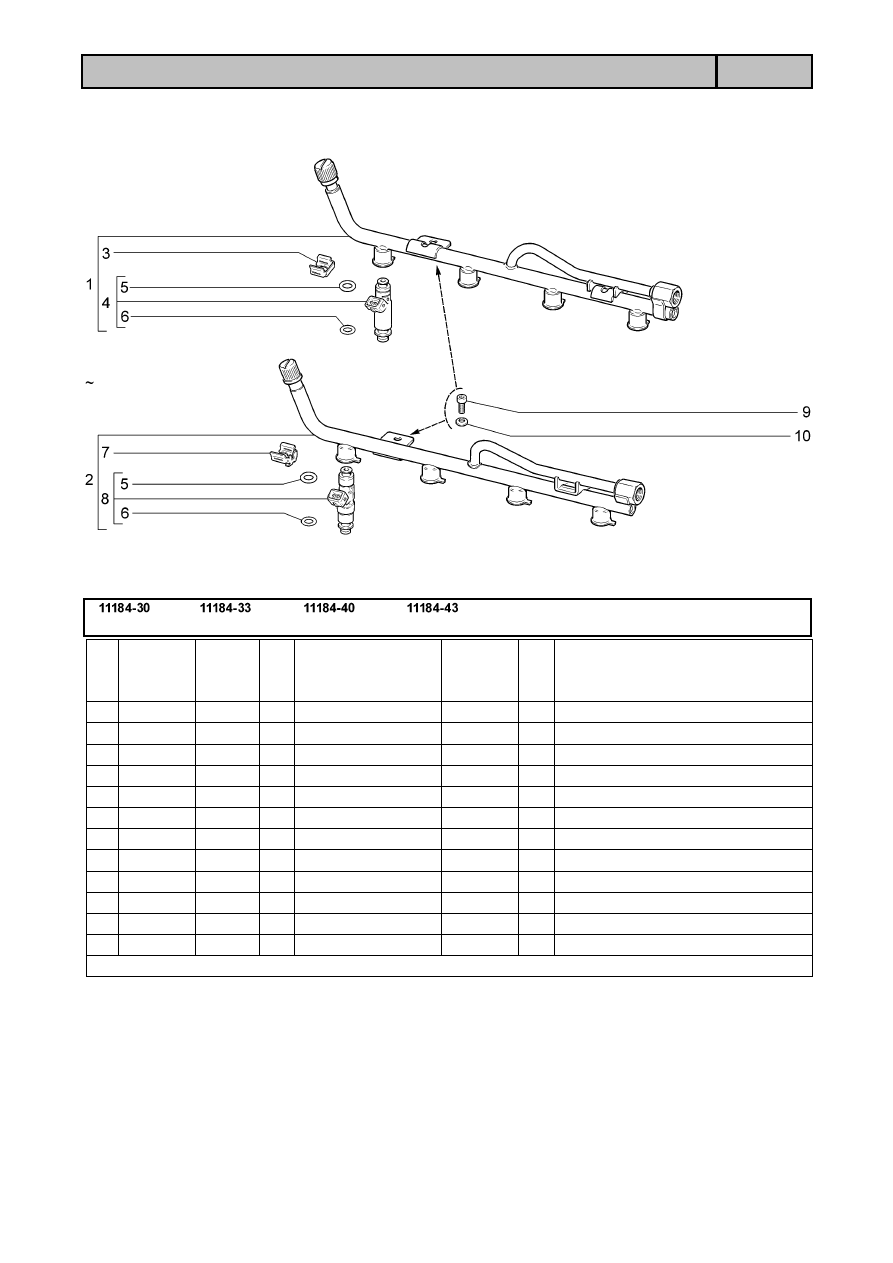

A37

Рампа и форсунки

A231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11190114401001 ~

1

Рампа в сборе (АВТЭЛ)

1

+

11190114401002 ~ !

1

Рампа в сборе (АВТЭЛ)

2

+

11190114401000 ~

1

Рампа в сборе (BOSCH)

3

11180113203201

4

Клипса

4

11190113201010

4

Форсунка

4

11190113201011 !

4

Форсунка

5

+

11180113213810

4

Кольцо уплотнительное

6

+

11180113213800

4

Кольцо уплотнительное

7

11190113203200

4

Клипса

8

+

11190113201000

4

Форсунка

9

+

21080101102300

2

Болт М6х20

10

+

00001001197773

2

Шайба 6 пружинная коническая

11190113201011  !  11190114401002

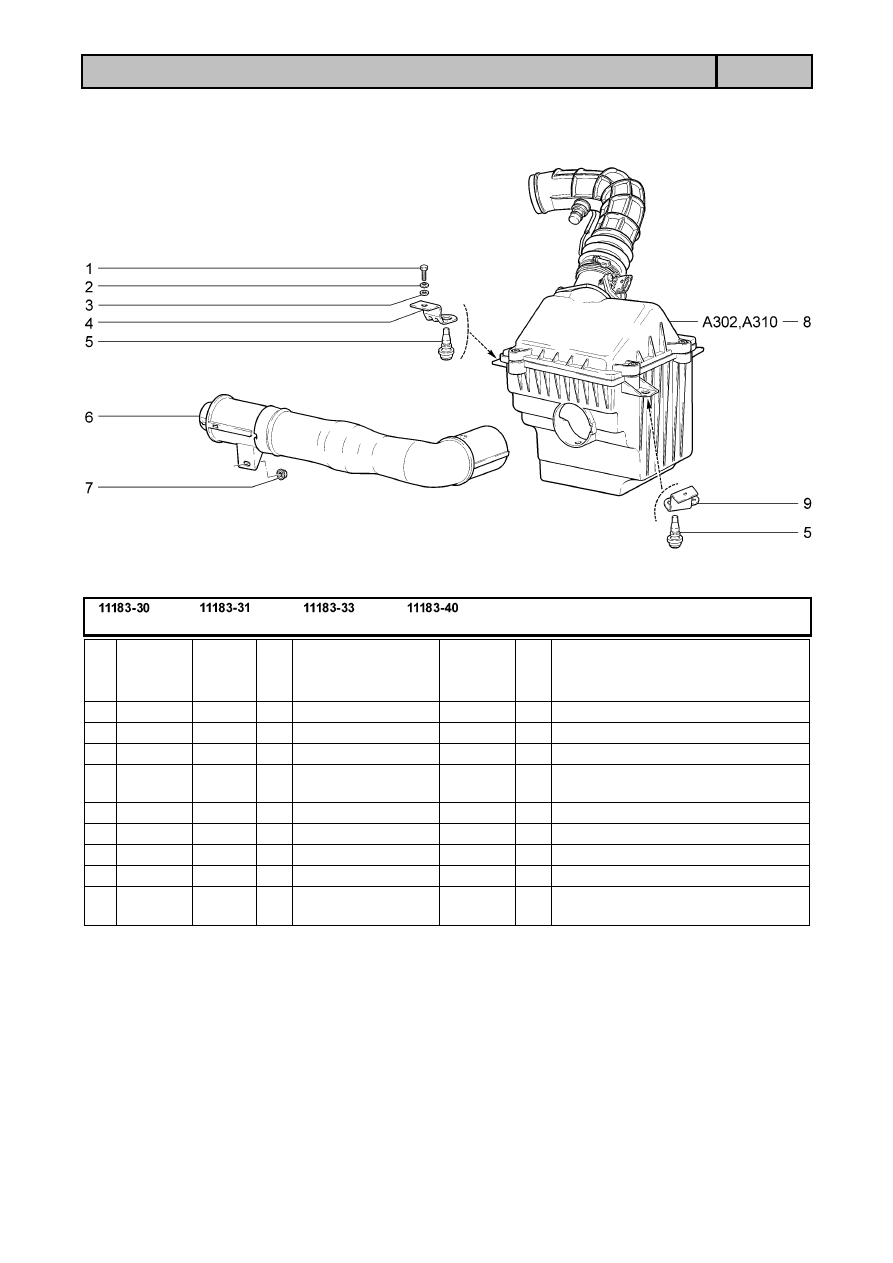

A38

Установка фильтра воздушного

A300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001000902021

2

Болт М6х12

2

+

00001001197773

2

Шайба 6 пружинная коническая

3

+

00001002639701

2

Шайба 6

4

11180110918700

1

Кронштейн крепления воздушного
фильтра

5

+

21120110924901

3

Опора крепления воздушного фильтра

6

+

11180110930100

1

Воздухозаборник в сборе

7

+

00001003832101

1

Гайка М6 с зубчатым буртиком

8

+

11180110901000

1

Фильтр воздушный в сборе

9

+

11180110918600

1

Кронштейн крепления воздушного
фильтра

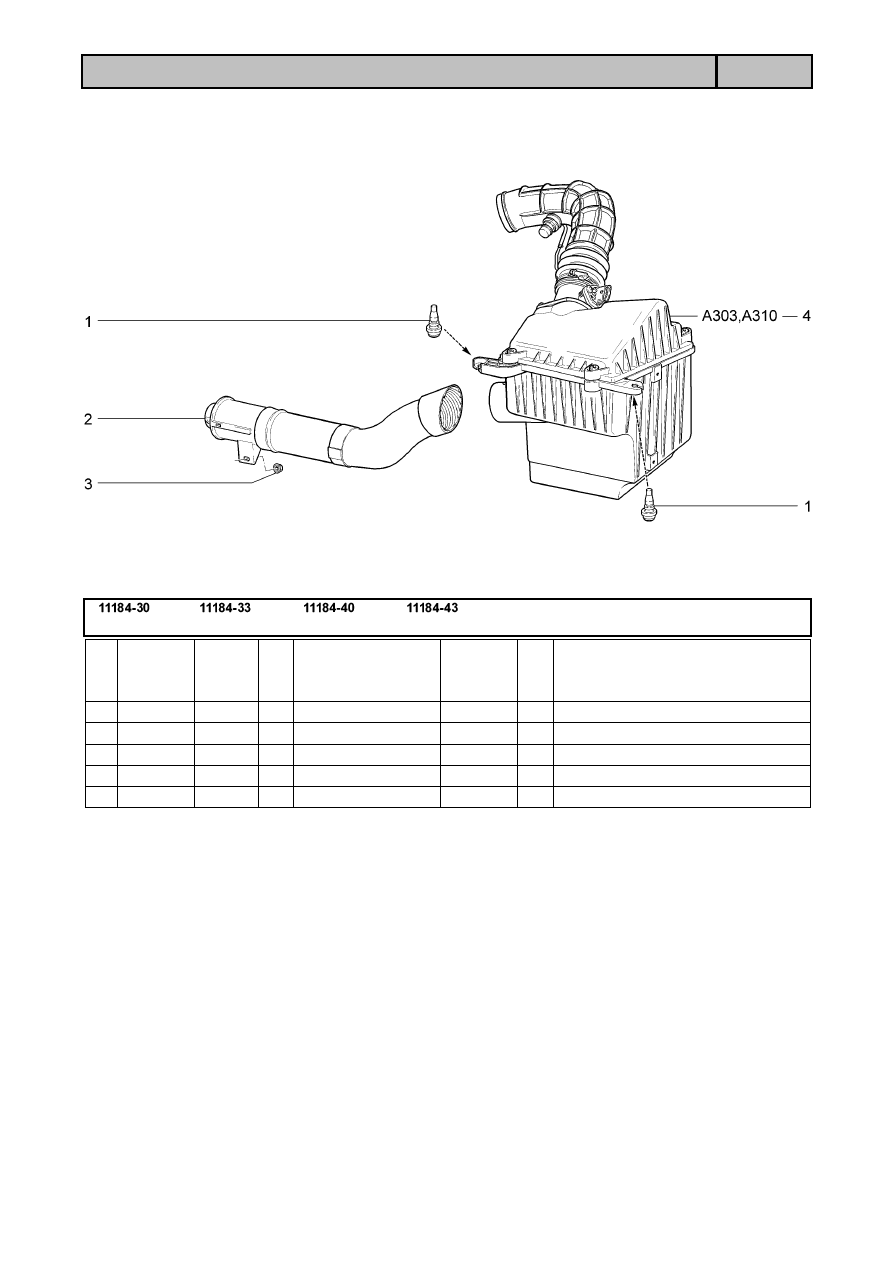

A39

Установка фильтра воздушного

A301

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180110924900

3

Опора крепления воздушного фильтра

2

+

11184110930100

1

Воздухозаборник в сборе

3

+

00001003832101

1

Гайка М6 с зубчатым буртиком

4

+

11184110901000 ~

1

Фильтр воздушный в сборе

4

+

11184110901001 ~

1

Фильтр воздушный в сборе

A40

Фильтр воздушный

A302

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180110901100

1

Корпус воздушного фильтра в сборе

2

21120110924400

4

Винт крепления полукорпусов
воздушного фильтра

3

11180110901600

1

Полукорпус воздушного фильтра
верхний

4

+

21120110908000  ~

1

Элемент фильтрующий

4

+

21120110908002  ~

1

Элемент фильтрующий

4

+

21120110908003  ~

1

Элемент фильтрующий

4

+

21120110908006  ~

1

Элемент фильтрующий

5

11180110901200

1

Полукорпус воздушного фильтра
нижний

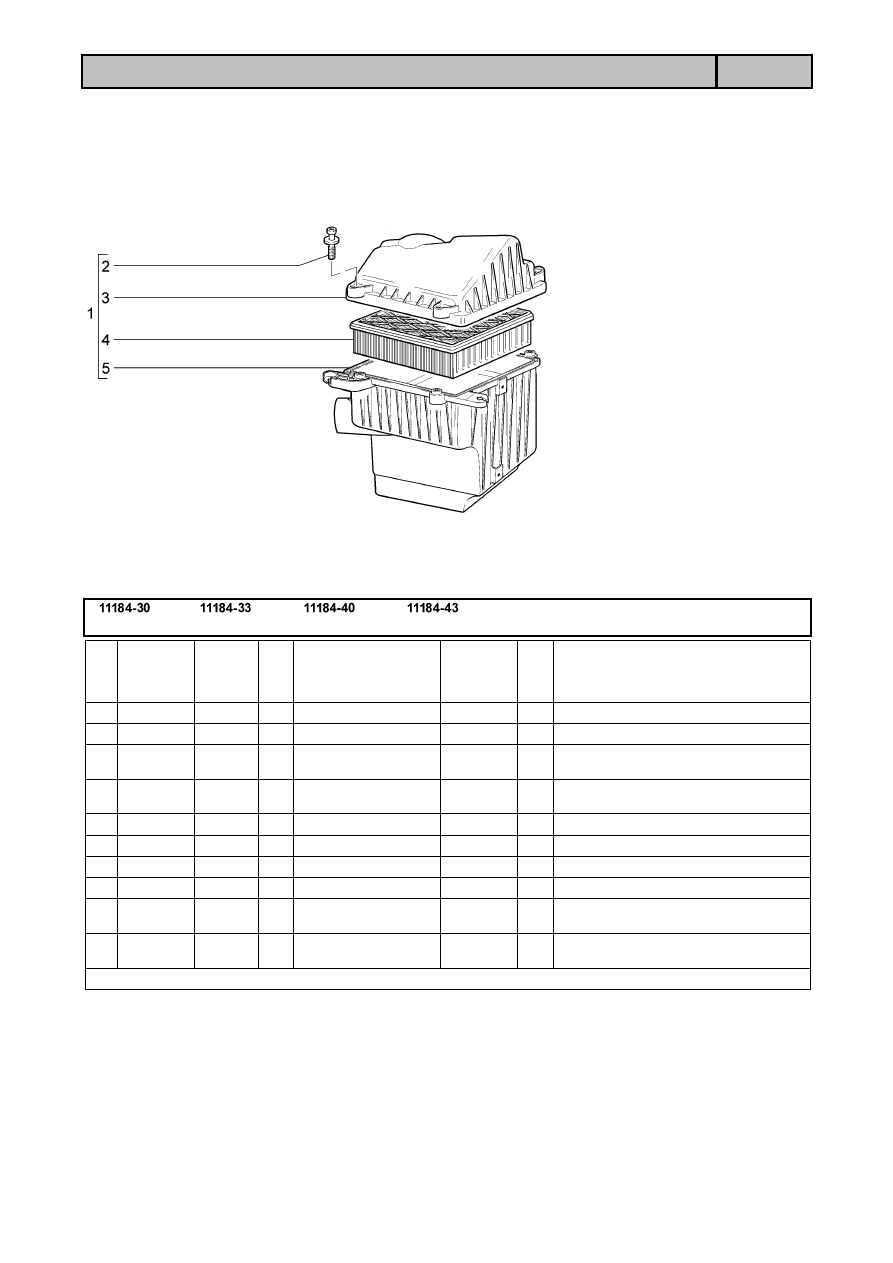

A41

Фильтр воздушный

A303

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11184110901100

1

Корпус воздушного фильтра в сборе

1

11184110901101  *

1

Корпус воздушного фильтра в сборе

2

21120110924400

4

Винт крепления полукорпусов
воздушного фильтра

3

11184110901600

1

Полукорпус воздушного фильтра
верхний

4

+

21120110908002 ~

1

Элемент фильтрующий

4

+

21120110908003 ~

1

Элемент фильтрующий

4

+

21120110908004 ~

1

Элемент фильтрующий

4

+

21120110908006 ~

1

Элемент фильтрующий

5

11184110901200

1

Полукорпус воздушного фильтра
нижний

5

11184110901201  *

1

Полукорпус воздушного фильтра
нижний

*  входит в состав фильтра воздушного 11184110901001 (А301)

A42

Система подачи воздуха

A310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21083113002000

1

Втулка уплотнительная

2

+

21083113001020

1

Датчик расхода воздуха

3

+

00001002639701

2

Шайба 6

4

+

00001000902221

2

Болт  М6х16

5

+

21120114808001 ~

2

Хомут винтовой в сборе

5

+

21120114808003 ~

2

Хомут винтовой в сборе

6

+

11185114803500

1

Шланг выпускной трубы

6

+

11186114803500

(01)

1

Шланг выпускной трубы

7

+

21114114803800

1

Шланг 440мм

8

+

21114114803900

1

Шланг 315мм

9

+

11180114801002 ~

1

Патрубок дроссельный в сборе

9

+

21120114801012 ~

1

Патрубок дроссельный в сборе

10

+

00001001198073

2

Шайба 8 пружинная коническая

11

+

00001006100811

2

Гайка М8

12

+

21080130008040 ~

4

Хомут винтовой

12

+

21080130008041 ~

4

Хомут винтовой

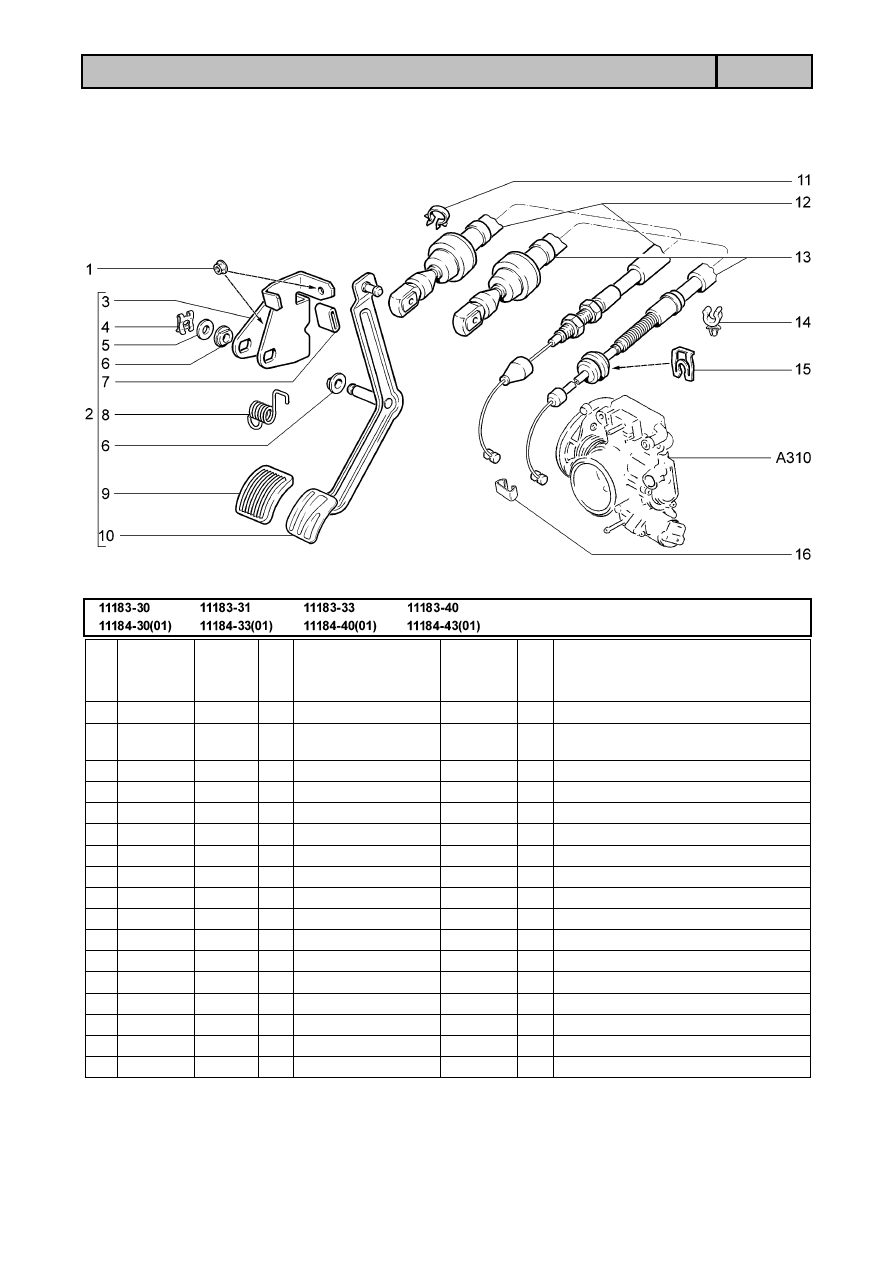

A43

Привод акселератора

A320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001003832101

3

Гайка М6 с зубчатым буртиком

2

+

11180110801100

1

Рычаг привода акселератора с
кронштейном в сборе

3

11180110802200

1

Кронштейн рычага акселератора

4

+

00001001064076

1

Скоба 8

5

+

00001000519601

1

Шайба 8

6

+

21080110805200

2

Втулка

7

21212110802400

1

Прокладка упора

8

+

21080110803600

1

Пружина возвратная

9

+

21100110801900

1

Накладка педали акселератора

10

+

11180110801301 ~

1

Рычаг привода акселератора

10

+

11180110801302 ~

1

Рычаг привода акселератора

11

+

00001004570080

1

“Скоба 18,5”

12

+

11180110805410

1

Трос привода акселератора

13

+

11190110805410

(01)

1

Трос привода акселератора

14

+

21100110815700

1

Скоба крепления тросов

15

+

21230110816300

(01)

1

Стопор

16

+

21080110808900

1

Защелка

A44

Патрубок дроссельный

A330

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21120114811002

1

Патрубок дроссельный

2

+

21120114837602

1

Кольцо уплотнительное

3

+

21120114830001 ~

1

Регулятор холостого хода

3

+

21120114830002 ~

1

Регулятор холостого хода

3

+

21120114830003 ~

1

Регулятор холостого хода

3

+

21120114830004 ~

1

Регулятор холостого хода

3

+

21120114830005 *

1

Регулятор холостого хода

4

+

21120114817602

1

Прокладка датчика

5

+

21120114820000

1

Датчик положения дроссельной
заслонки

5

+

21120114820031 *

1

Датчик положения дроссельной
заслонки

6

21100110789201

4

Винт

*  входит в состав патрубка дроссельного 11180114801002 (А320)

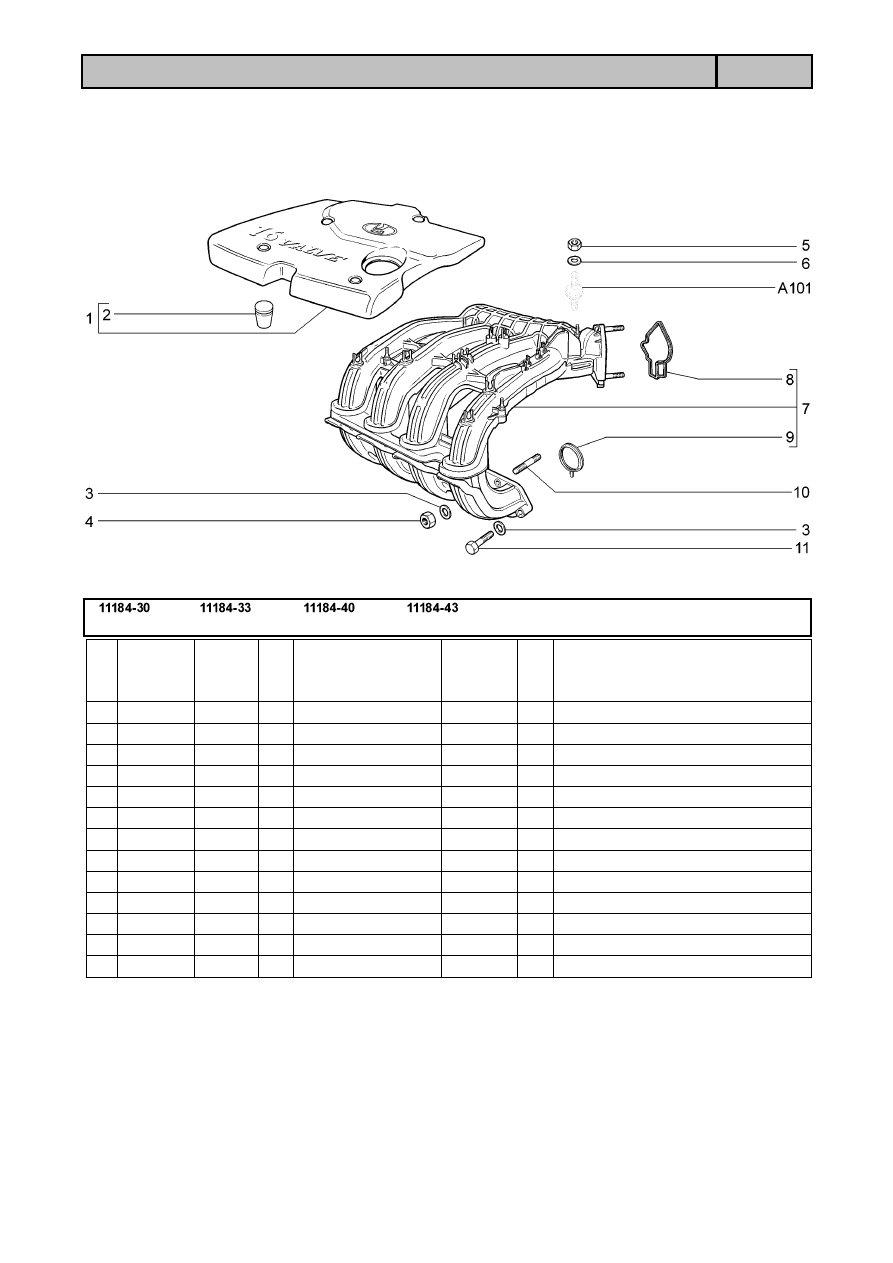

A45

Труба впускная

A400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

21110100801440

1

Труба впускная в сборе

2

+

21110100804400

1

Экран коллектора

3

+

00001000902021

2

Болт М6х12

4

+

00001001197773

2

Шайба 6 пружинная коническая

5

+

21110100801520

1

Труба впускная

6

+

00001003546121

1

“Шпилька М10х1,25х20”

7

+

21114100808200

5

Шпилька

8

+

00001002164721

1

“Гайка М10х1,25”

9

+

00001002646801

1

Шайба 10

10

+

21110100807800

1

Кронштейн поддерживающий

11

+

00001006100811

4

Гайка М8

12

+

00001000519601

3

Шайба 8

13

+

00001003543521

2

Шпилька М8х25

A46

Модуль впуска

A410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21110100865000 ~

1

Экран модуля впуска

1

+

21110100865001 ~

1

Экран модуля впуска

2

+

21120100865800

4

Опора экрана

3

+

21110100860000 ~

1

Модуль впуска в сборе

3

+

21110100860002 ~

1

Модуль впуска в сборе

4

+

21120100863600

1

Уплотнитель дроссельного патрубка

5

+

21120100863800

4

Уплотнитель газового канала

6

+

00001005896211

3

Гайка М6

7

+

00001001197473

3

Шайба 6 пружинная коническая

8

+

21114100805000

1

Кронштейн опорный

9

+

00001006100811

5

Гайка М8

10

+

00001000519601

5

Шайба 8

A47

Модуль впуска

A411

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11186100865000 ~

1

Экран модуля впуска

1

+

11186100865001 ~

1

Экран модуля впуска

2

+

21120100865800 ~

4

Опора экрана модуля впуска

2

+

21120100865801 ~

4

Опора экрана модуля впуска

3

+

00001002646701

5

Шайба 8

4

+

00001006100811

3

Гайка М8

5

+

00001005896211

2

Гайка М6

6

+

00001002644401

2

Шайба 6

7

+

21120100860000

1

Модуль впуска в сборе

8

+

21120100863600

1

Уплотнитель дроссельного патрубка

9

+

21120100863800

4

Уплотнитель газового канала

10

+

00001003517020

3

Шпилька М8х25

11

+

00001006043921

2

Болт М8х35

A48

Труба приемная с нейтрализатором

A420

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001006100811 *

8

Гайка М8

2

+

00001000519601 *

6

Шайба 8

2

+

00002020413601 *

2

Шайба 8

3

+

11183120300800 *

(Е3)

1

Труба приемная

3

+

21101120300810 *

(Е4)

1

Труба приемная

4

+

21114100808000 *

1

Прокладка

5

+

00001003543521 *

3

Шпилька М8х25

6

+

00001003543721 *

3

Шпилька М8х35

7

+

21010100808200 *

1

Шпилька крепления газопровода

8

+

00001003832101

1

Гайка М6 с зубчатым буртиком

9

+

11183120304000

1

Кронштейн приемной трубы

10

+

00001006043221

2

Болт М8х16

11

+

00001000516670

4

Шайба 8 пружинная

12

+

11190120609000

1

Экран

13

+

00001003836021

2

Болт М6х12 с зубчатым буртиком

14

+

11180385001000 *

1

Управляющий датчик концентрации
кислорода

15

+

00001004569480

2

Скоба 10

16

+

11180120609500 *

1

Экран защиты шлангов

17

+

11180120304200

1

Прижим кронштейна

18

+

21100120302112

1

Прокладка фланца приемной трубы

19

+

11180385001000

1

Диагностический датчик
концентрации кислорода

20

+

00001003516830

3

Шпилька М8х20

21

+

11190120307500

1

Пластина контровки гаек

22

+

21080120301901

3

Гайка крепления приемной трубы

*  входит в состав двигателя для зап.частей (А001)
