LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 2

A17

Шатуны и поршни

A130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21213100402200

8

Кольцо стопорное

2

+

21083100010000 ^

1

Комплект колец

2

+

21083100010031 ^

1

Комплект колец +0,4мм

2

+

21083100010032 ^

1

Комплект колец +0,8мм

2

+

21083100402900 ^

1

Комплект колец

3

+

21010100010410 ^

1

Комплект шатунных вкладышей

3

+

21010100010411 ^

1

Комплект шатунных вкладышей
0,25мм

3

+

21010100010412 ^

1

Комплект шатунных вкладышей
0,50мм

3

+

21010100010413 ^

1

Комплект шатунных вкладышей
0,75мм

3

+

21010100010414 ^

1

Комплект шатунных вкладышей
1,00мм

3

+

21010100010415 ^

1

Комплект шатунных вкладышей
0,05мм

3

+

21010100010440 ^

1

Комплект шатунных вкладышей

3

+

21010100010441 ^

1

Комплект шатунных вкладышей
0,125мм

3

+

21010100010442 ^

1

Комплект шатунных вкладышей
0,25мм

3

+

21010100010443 ^

1

Комплект шатунных вкладышей
0,50мм

3

+

21010100010444 ^

1

Комплект шатунных вкладышей
0,75мм

3

+

21010100010445 ^

1

Комплект шатунных вкладышей
1,00мм

A18

Шатуны и поршни

A130

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

4

+

21100100402000 *)

4

Палец поршневой, класс 1

4

+

21100100402001 *)

4

Палец поршневой, класс 2

4

+

21100100402002 *)

4

Палец поршневой, класс 3

5

+

21100100401500 *)

4

Поршень, класс А

5

+

21100100401502 *)

4

Поршень, класс С

5

+

21100100401504 *)

4

Поршень, класс Е

5

+

21100100401531 *)

4

Поршень ремонтный №1

5

+

21100100401532 *)

4

Поршень ремонтный №2

6

+

21100100404500 *)

4

Шатун, класс 1

6

+

21100100404501 *)

4

Шатун, класс 2

6

+

21100100404502 *)

4

Шатун, класс 3

7

+

21100100406200

8

Болт

8

+

21213100406700 ~

8

Гайка

9

+

00001002555020 ~

8

Гайка М9х1

A19

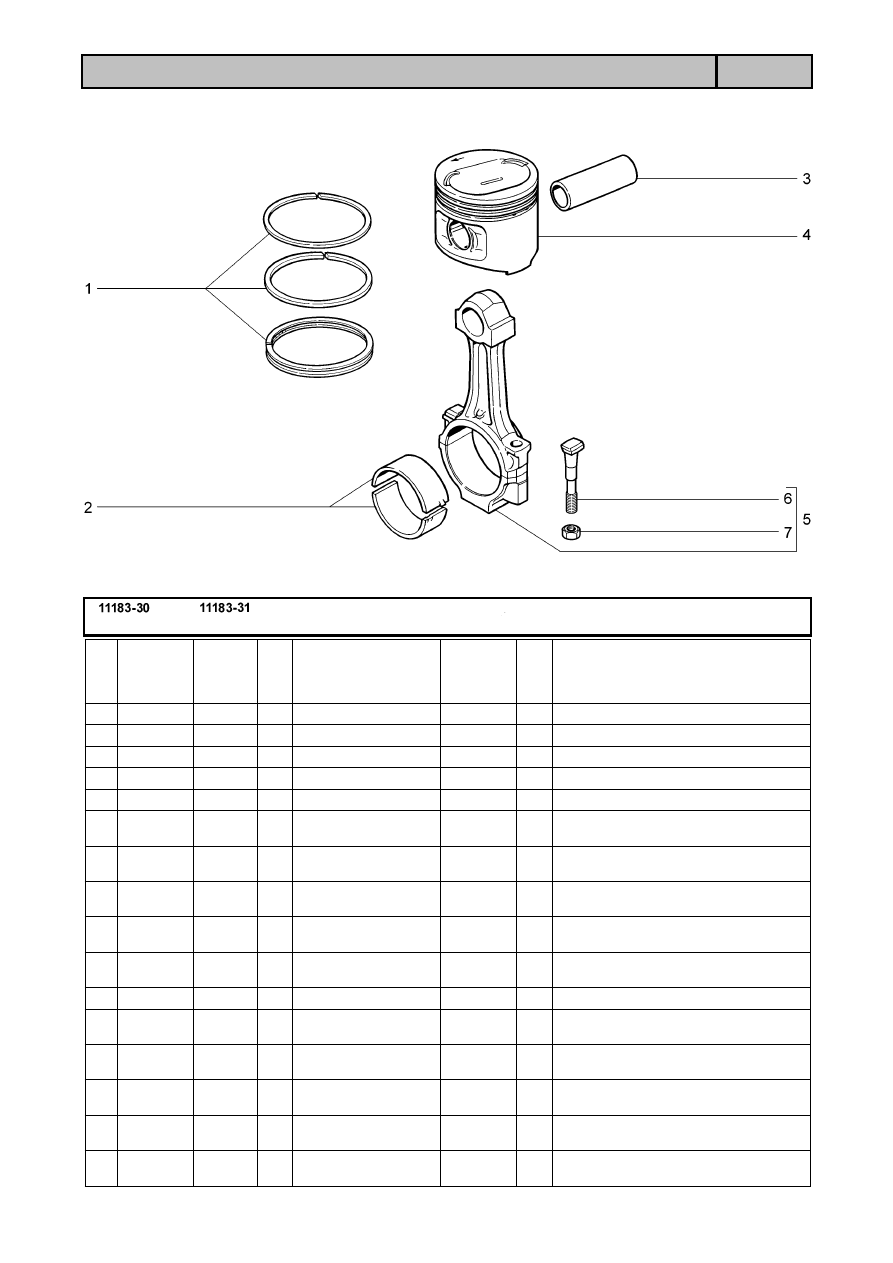

Шатуны и поршни

A131

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21083100010000 ^

1

Комплект колец

1

+

21083100010031 ^

1

Комплект колец +0,4 мм.

1

+

21083100010032 ^

1

Комплект колец +0,8 мм.

1

+

21083100402900 ^

1

Комплект колец

2

+

21010100010410 ^

1

Комплект шатунных вкладышей

2

+

21010100010411 ^

1

Комплект шатунных вкладышей
0,25мм

2

+

21010100010412 ^

1

Комплект шатунных вкладышей
0,50мм

2

+

21010100010413 ^

1

Комплект шатунных вкладышей
0,75мм

2

+

21010100010414 ^

1

Комплект шатунных вкладышей
1,00мм

2

+

21010100010415 ^

1

Комплект шатунных вкладышей
0,05мм

2

+

21010100010440 ^

1

Комплект шатунных вкладышей

2

+

21010100010441 ^

1

Комплект шатунных вкладышей
0,125мм

2

+

21010100010442 ^

1

Комплект шатунных вкладышей
0,25мм

2

+

21010100010443 ^

1

Комплект шатунных вкладышей
0,50мм

2

+

21010100010444 ^

1

Комплект шатунных вкладышей
0,75мм

2

+

21010100010445 ^

1

Комплект шатунных вкладышей
1,00мм

A20

Шатуны и поршни

A131

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

3

+

21213100402000  *)

4

Палец поршневой, класс 1

3

+

21213100402001  *)

4

Палец поршневой, класс 2

3

+

21213100402002  *)

4

Палец поршневой, класс 3

4

+

21083100401500  *)

4

Поршень, класс А

4

+

21083100401502  *)

4

Поршень, класс С

4

+

21083100401503  *)

4

Поршень, класс Д

4

+

21083100401504  *)

4

Поршень, класс Е

4

+

21083100401531  *)

4

Поршень ремонтный №1

4

+

21083100401532  *)

4

Поршень ремонтный №2

5

+

21080100404500

4

Шатун

6

+

21010100406200

8

Болт

7

+

00001002555020

8

Гайка М9х1

A21

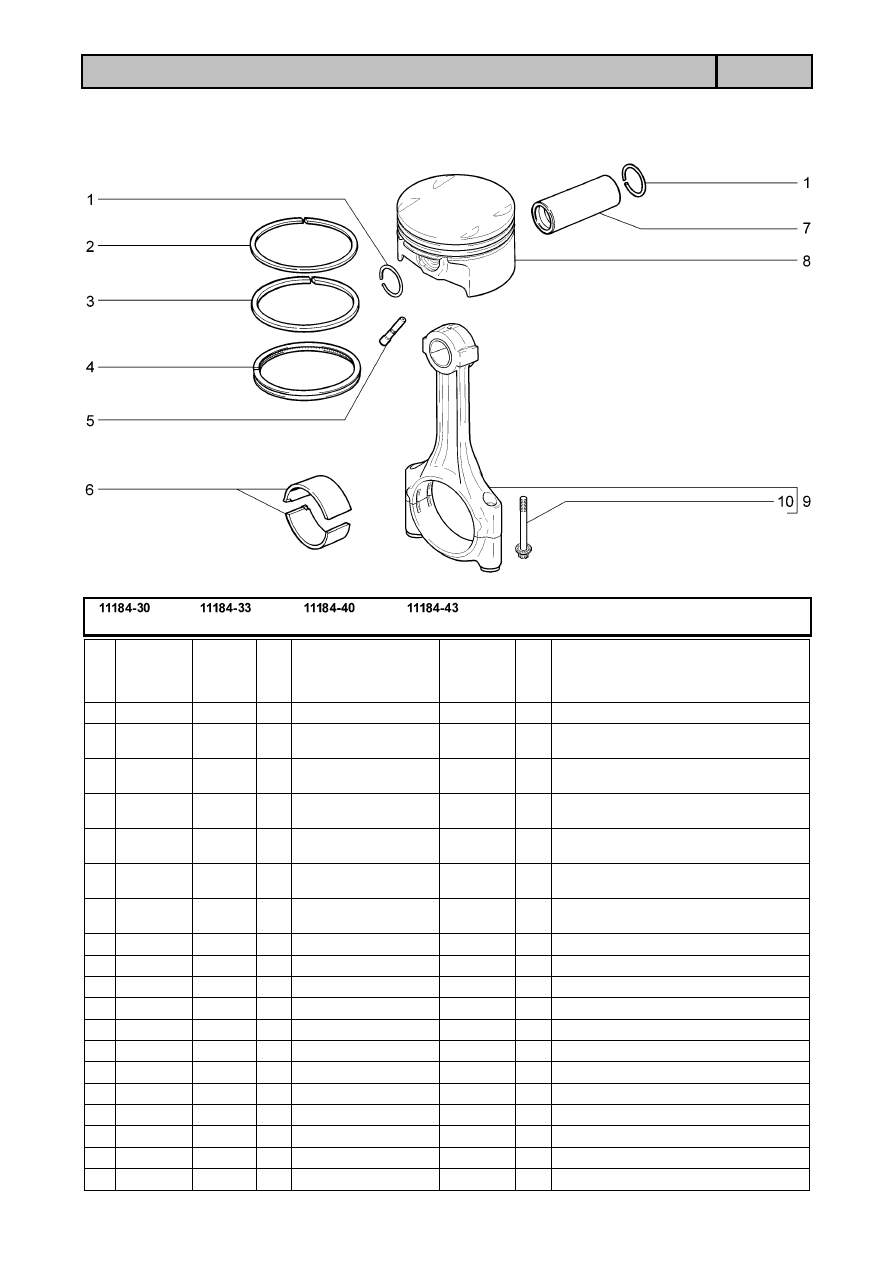

Шатуны и поршни

A132

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11194100402200

2

Кольцо стопорное

2

+

11194100403000 ~

4

Кольцо поршневое компрессионное
верхнее

2

+

11194100403030 ~

4

Кольцо поршневое компрессионное
верхнее

3

+

11194100402500 ~

4

Кольцо поршневое компрессионное
нижнее

3

+

11194100402530 ~

4

Кольцо поршневое компрессионное
нижнее

4

+

11194100403500 ~

4

Кольцо поршневое маслосъемное в
сборе

4

+

11194100403530 ~

4

Кольцо поршневое маслосъемное в
сборе

5

+

21120100408100 ~

4

Форсунка охлаждения поршня

5

+

21120100408101 ~

4

Форсунка охлаждения поршня

5

+

21120100408102 ~

4

Форсунка охлаждения поршня

6

+

11194100405800  ^

8

Вкладыш шатуна

6

+

11194100405802  ^

8

Вкладыш шатуна 0,25мм

6

+

11194100405803  ^

8

Вкладыш шатуна 0,50мм

6

+

11194100405804  ^

8

Вкладыш шатуна 0,75мм

6

+

11194100405805  ^

8

Вкладыш шатуна 1,00мм

7

+

11194100402000

4

Палец поршневой

8

+

11194100401500 *)

4

Поршень, класс А

8

+

11194100401501 *)

4

Поршень, класс В

8

+

11194100401502 *)

4

Поршень, класс С

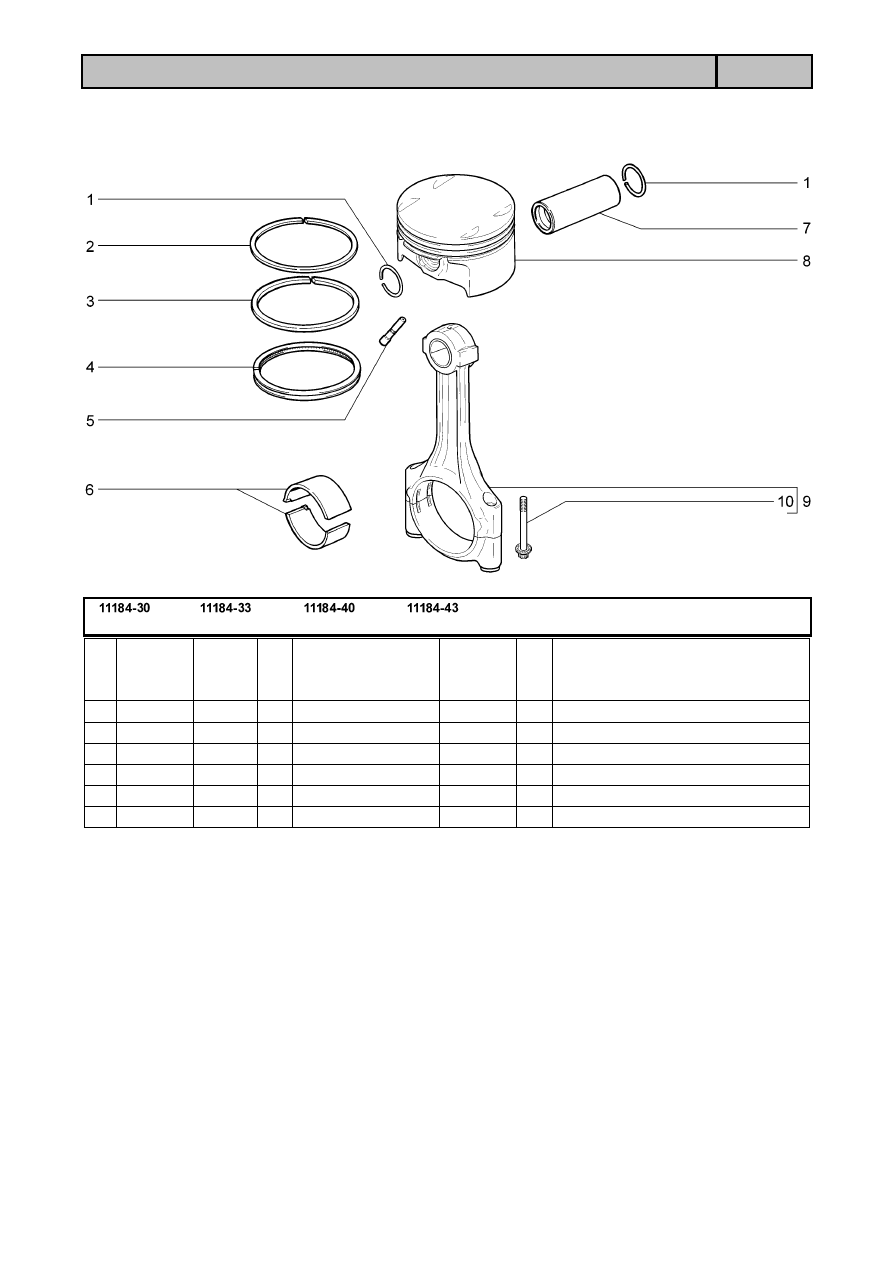

A22

Шатуны и поршни

A132

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

8

+

11194100401530  *)

4

Поршень, класс А+0,5

8

+

11194100401531  *)

4

Поршень, класс В+0,5

8

+

11194100401532  *)

4

Поршень, класс С+0,5

9

+

11194100404500 ~

4

Шатун в сборе

9

+

11194100404501 ~

4

Шатун в сборе

10

+

11194100406200

8

Винт клепления шатуна

A23

Привод вала распределительного

A140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11183100602000

1

Шкив распределительного вала

2

+

21080100501700

1

Шпонка 4х5

3

+

21080100602100

1

Шайба

4

+

21010100512700

1

Болт самоконтрящийся

5

+

21080100612910

1

Шпилька крепления механизма
натяжения

6

+

00001002601473

1

Шайба 10 волнистая

7

+

00001002164721

1

Гайка М10х1,25

8

+

21080100614900

1

Уплотнитель

9

+

21080100614610

1

Крышка защитная передняя

10

+

21080100616200

3

Втулка

11

+

00001002640601

3

Шайба 6

12

+

00001000902421

3

Болт М6х20

13

+

21080100614800

3

Втулка

14

+

00001005896211

1

Гайка М6

15

+

00001001197773

2

Шайба 6 пружинная коническая

16

+

00001001500321

1

Шпилька М6х18

17

+

21080100615400

1

Упор

18

+

21080100615110

1

Крышка защитная задняя

19

+

00001000902021

1

Болт М6х12

20

+

21080100613010

1

Кольцо дистанционное

21

+

21080100612000 ~

1

Ролик натяжной

21

+

21080100612001 ~

1

Ролик натяжной

22

+

21080100604010 ~

1

Ремень

22

+

21080100604011 ~

1

Ремень

A24

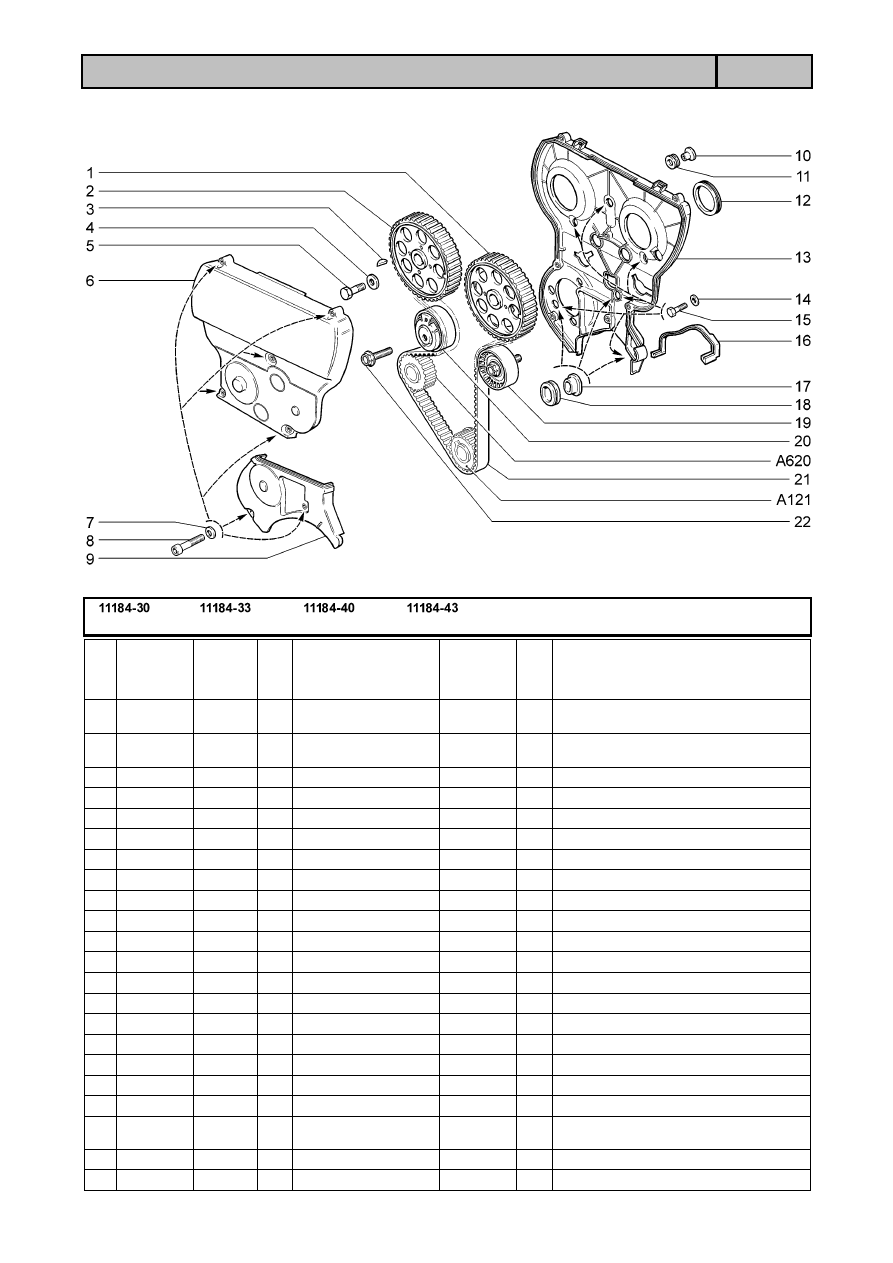

Привод валов распределительных

A141

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11194100601900

1

Шкив распределительного вала
впускной в сборе

2

+

11194100603100

1

Шкив распределительного вала
выпускной

3

+

21080100501700

2

Шпонка 4х5

4

+

21080100602100

2

Шайба

5

+

21120100605800

2

Болт

6

+

21124100622600

1

Крышка передняя верхняя

7

+

00001001197773

7

Шайба 6 пружинная коническая

8

+

21110114402600

7

Болт

9

+

21124100621800

1

Крышка передняя нижняя

10

+

21120100616200

3

Втулка

11

+

21120100614800

3

Втулка

12

+

21120100621600

2

Кольцо уплотнительное

13

+

21124100620900

1

Крышка защитная задняя

14

+

00001002643701

6

Шайба 6

15

+

00001000902421

6

Болт М6х20

16

+

11183100632200

1

Уплотнитель

17

+

21124100616200

3

Втулка

18

+

21124100614800

3

Втулка

19

+

21126100613500

1

Ролик опорный

20

+

21126100623800

1

Натяжитель автоматический
зубчатого ремня

21

+

21126100604000

1

Ремень зубчатый

22

+

21120100137100

1

Болт

A25

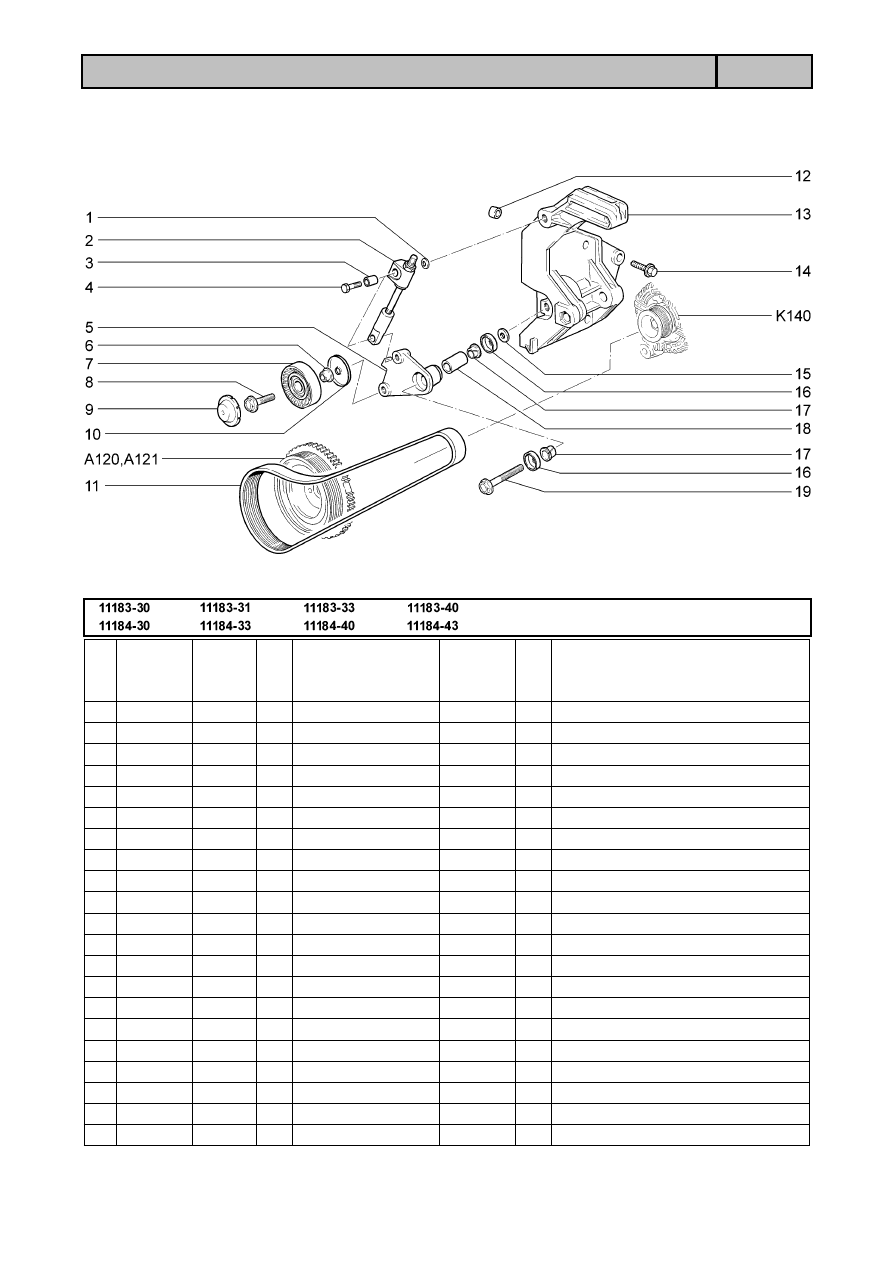

Привод вспомогательных агрегатов

A145

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001001198073

2

Шайба 8 пружинная коническая

2

+

11180104128001 ~

1

Натяжитель винтовой

2

+

11180104128002 ~

1

Натяжитель винтовой

3

11180104128900

2

Втулка дистанционная

4

+

21210290419400

2

Болт

5

+

11180104108400

1

Кронштейн ролика натяжителя

6

+

21230104120800

1

Втулка дистанционная

7

+

21230104105610

1

Ролик натяжной

8

+

11180104112200

1

Болт М10х1,25х35

9

+

21230104106510

1

Крышка защитная

10

+

21230104106700

1

Экран защитный

11

+

11180104102000 ~

1

Ремень

11

+

11180104102001 ~

1

Ремень

12

+

21010100301700

2

Втулка установочная

13

+

11180104103400

1

Кронштейн генератора

14

+

21100100116100

3

Болт М8х66

15

+

00001002646801

1

Шайба 10х25

16

+

11180104108600

2

Кольцо защитное

17

11180104108900

2

Втулка

18

+

11180104108700

1

Втулка распорная

19

+

11180104108200

1

Болт М10х1,25х58

A26

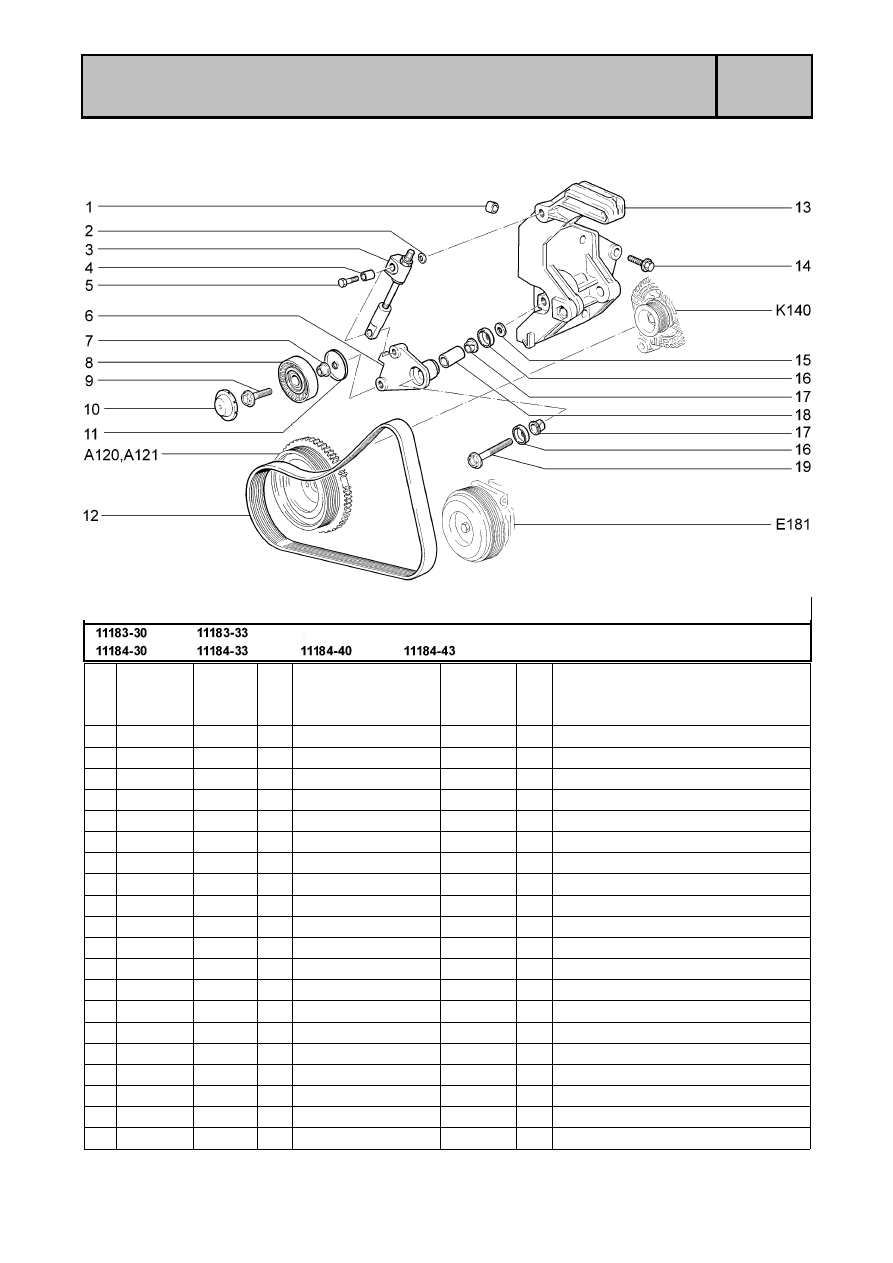

Привод вспомогательных агрегатов

(14,16,114,116)

A146

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21010100301700

2

Втулка установочная

2

+

00001001198073

2

Шайба 8 пружинная коническая

3

+

11180104128001

1

Натяжитель винтовой

4

11180104128900

2

Втулка дистанционная

5

+

21210290419400

2

Болт

6

+

11180104108400

1

Кронштейн ролика натяжителя

7

+

21230104120800

1

Втулка дистанционная

8

+

21230104105610

1

Ролик натяжной

9

+

11180104112200

1

Болт М10х1,25х35

10

+

21230104106510

1

Крышка защитная

11

+

21230104106700

1

Экран защитный

12

+

11180104102011  ~

1

Ремень

12

+

11180104102013  ~

1

Ремень

13

+

11180104103401

1

Кронштейн генератора

14

+

21100100116100

3

Болт М8х66

15

+

00001002646801

1

Шайба 10х25

16

+

11180104108600

2

Кольцо защитное

17

11180104108900

2

Втулка

18

+

11180104108700

1

Втулка распорная

19

+

11180104108200

1

Болт М10х1,25х58

A27

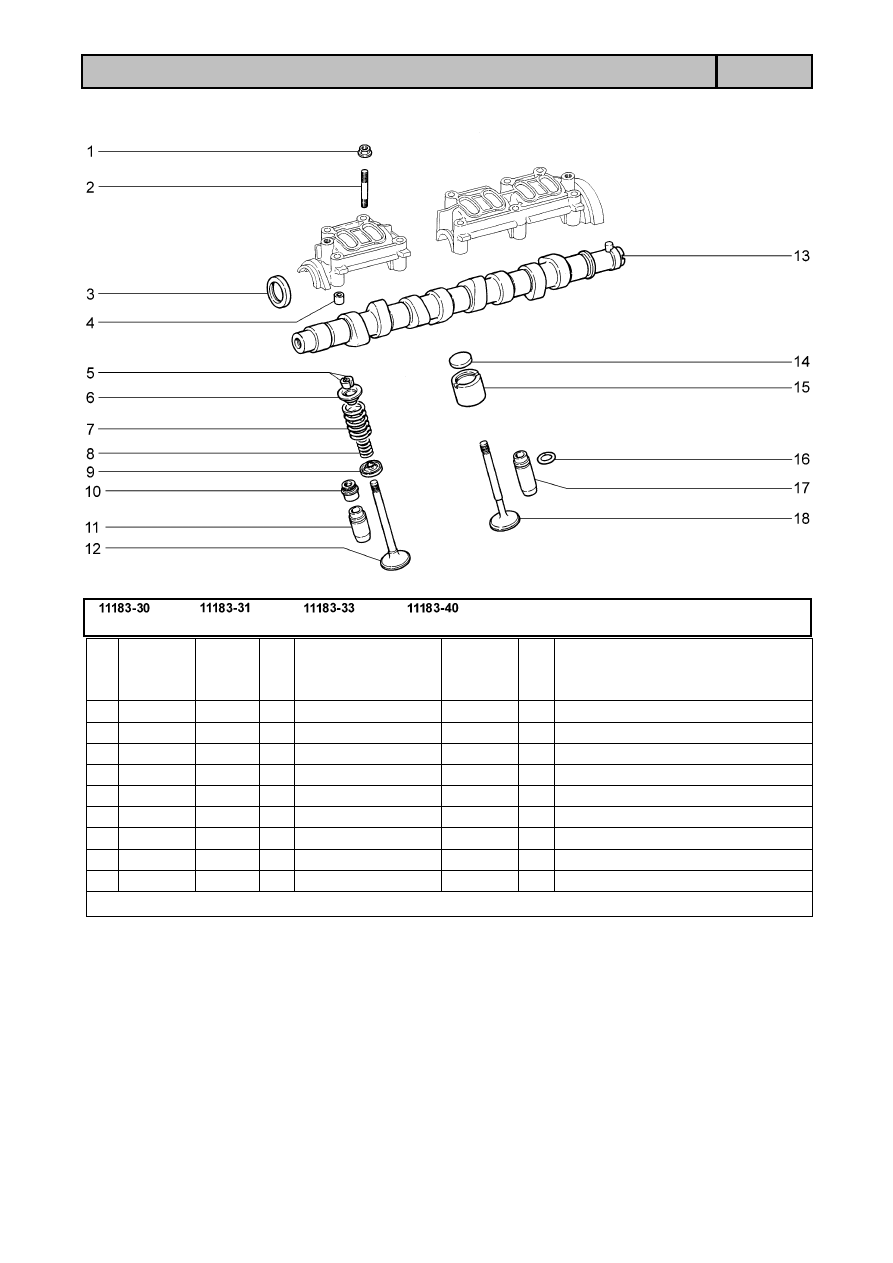

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21100370168600 **

10 Гайка М8

2

+

00001003544121 **

4

Шпилька М8х55

2

+

21080100603800 **

6

Шпилька

3

+

21080100503400  ~

1

Сальник

3

+

21080100503401  ~

1

Сальник

3

+

21080100503403  ~

1

Сальник

4

+

21010100301700 **

4

Втулка установочная

5

+

21080100702800

16 Сухарь клапана

6

+

21080100702500

8

Тарелка пружины клапана

7

+

21080100702000

8

Пружина клапана наружная

8

+

21080100702100

8

Пружина клапана внутренняя

9

+

21080100702200

8

Шайба опорная пружины клапана

10

+

21080100702602  ~

8

Колпачок маслоотражательный
клапана

10

+

21080100702603  ~

8

Колпачок маслоотражательный
клапана

11

+

21080100703220 **

4

Втулка направляющая +0,02мм

11

+

21080100703222 **

4

Втулка направляющая +0,22мм

12

+

21080100701000

4

Клапан впускной

13

+

21110100601000

1

Вал распределительный

14

+

21080100705600 ^

8

Шайба регулировочная 3,00мм

14

+

21080100705610 ^

8

Шайба регулировочная 3,05мм

14

+

21080100705611 ^

8

Шайба регулировочная 3,10мм

14

+

21080100705612 ^

8

Шайба регулировочная 3,15мм

A28

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

14

+

21080100705613 ^

8

Шайба регулировочная 3,20мм

14

+

21080100705614 ^

8

Шайба регулировочная 3,25мм

14

+

21080100705615 ^

8

Шайба регулировочная 3,30мм

14

+

21080100705616 ^

8

Шайба регулировочная 3,35мм

14

+

21080100705618 ^

8

Шайба регулировочная 3,40мм

14

+

21080100705620 ^

8

Шайба регулировочная 3,45мм

14

+

21080100705622 ^

8

Шайба регулировочная 3,50мм

14

+

21080100705624 ^

8

Шайба регулировочная 3,55мм

14

+

21080100705626 ^

8

Шайба регулировочная 3,60мм

14

+

21080100705628 ^

8

Шайба регулировочная 3,65мм

14

+

21080100705630 ^

8

Шайба регулировочная3,70мм

14

+

21080100705632 ^

8

Шайба регулировочная 3,75мм

14

+

21080100705634 ^

8

Шайба регулировочная 3,80мм

14

+

21080100705636 ^

8

Шайба регулировочная 3,85мм

14

+

21080100705638 ^

8

Шайба регулировочная 3,90мм

14

+

21080100705640 ^

8

Шайба регулировочная 3,95мм

14

+

21080100705642 ^

8

Шайба регулировочная 4,00мм

14

+

21080100705644 ^

8

Шайба регулировочная 4,05мм

14

+

21080100705646 ^

8

Шайба регулировочная 4,10мм

14

+

21080100705648 ^

8

Шайба регулировочная 4,15мм

14

+

21080100705650 ^

8

Шайба регулировочная 4,20мм

14

+

21080100705652 ^

8

Шайба регулировочная 4,25мм

14

+

21080100705654 ^

8

Шайба регулировочная 4,30мм

A29

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

14

+

21080100705656 ^

8

Шайба регулировочная 4,35мм

14

+

21080100705658 ^

8

Шайба регулировочная 4,40мм

14

+

21080100705660 ^

8

Шайба регулировочная 4,45мм

14

+

21080100705662 ^

8

Шайба регулировочная 4,50мм

15

+

21080100705500

8

Толкатель

16

+

21010100703500 **

8

Кольцо стопорное

17

+

21080100703320 **

4

Втулка направляющая +0,02мм

17

+

21080100703322 **

4

Втулка направляющая +0,22мм

18

+

21080100701200

4

Клапан выпускной

**  входит в состав головки цилиндров 11180100301100 (А100)

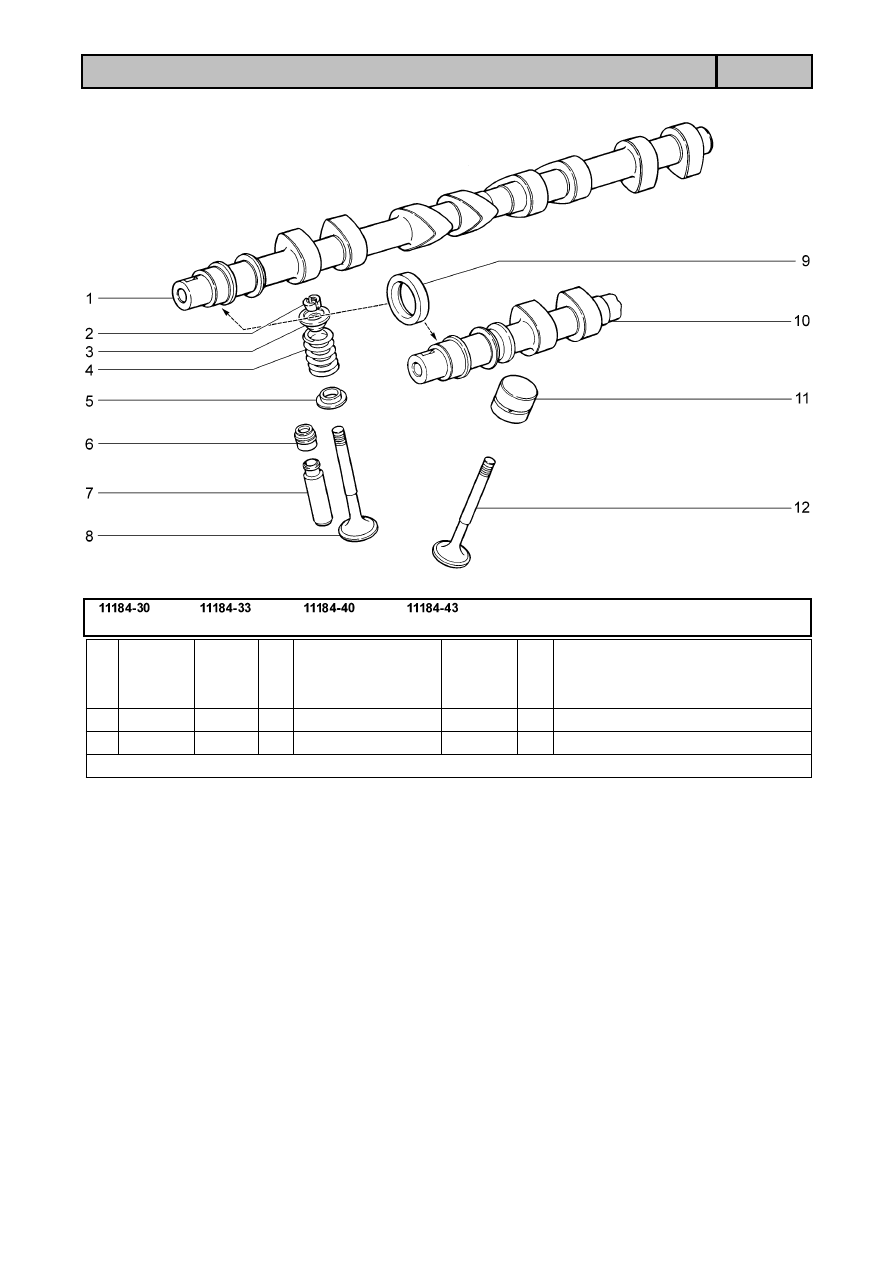

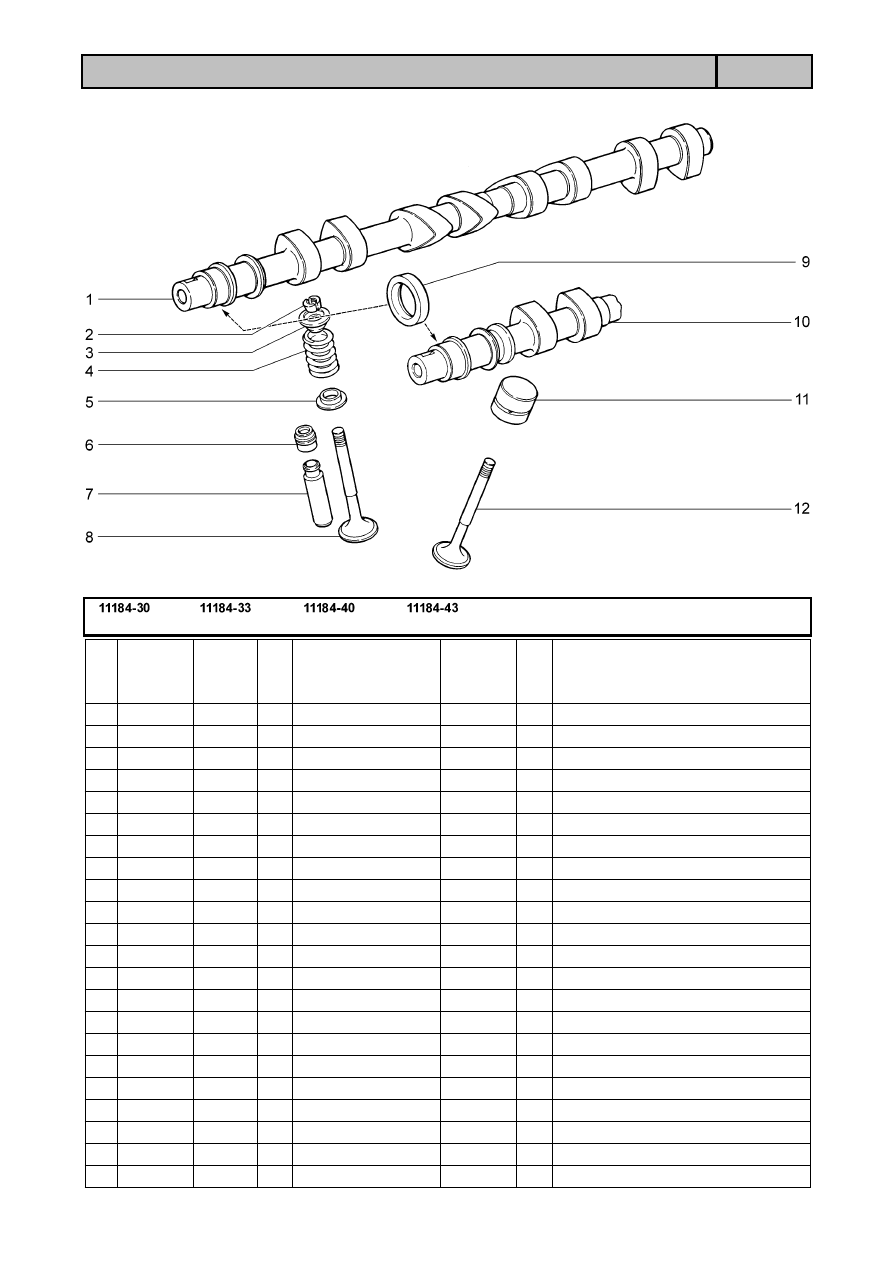

A30

Механизм газораспределительный

A151

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21120100601400

1

Вал распределительный выпускной

2

+

21120100702800

32 Сухарь клапана

3

+

21120100702500

16 Тарелка пружины

4

+

21120100702000  ~

16 Пружина клапана

4

+

21120100702001  ~

16 Пружина клапана

4

+

21120100702002  ~

16 Пружина клапана

4

+

21120100702003  ~

16 Пружина клапана

5

+

21120100702200

16 Шайба опорная

6

+

21120100702602  ~

16 Колпачок маслоотражательный

6

+

21120100702603  ~

16 Колпачок маслоотражательный

7

+

21120100703220  *

16 Втулка направляющая +0,02мм

7

+

21120100703222  *

16 Втулка направляющая +0,22мм

8

+

21120100701201  ~

8

Клапан выпускной

8

+

21120100701202  ~

8

Клапан выпускной

8

+

21120100701203  ~

8

Клапан выпускной

9

+

21080100503400  ~

2

Сальник

9

+

21080100503401  ~

2

Сальник

9

+

21080100503403  ~

2

Сальник

10

+

21120100601500

1

Вал распределительный впускной

11

+

21120100730001  ~

16 Толкатель гидравлический

11

+

21120100730002  ~

16 Толкатель гидравлический

12

+

21120100701001  ~

8

Клапан впускной

A31

Механизм газораспределительный

A151

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

12

+

21120100701002  ~

8

Клапан впускной

12

+

21120100701003  ~

8

Клапан впускной

*  входит в головку цилиндров 11194100301100 (А101)

A32

Бак топливный

A200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21103110301001 ~

1

Пробка топливного бака

1

+

21103110301002 ~

1

Пробка топливного бака

2

+

00001000794011

1

Гайка М4 низкая

3

+

11180110108500

1

Уплотнитель наливной трубы

4

+

00001005896211

(Е3)

1

Гайка М6

4

+

00001005896221

(Е4)

1

Гайка М6

5

+

00001002599071

2

Шайба 6 стопорная

6

+

11180110106020

(Е4)

1

Труба наливная топливного бака в
сборе

6

+

11180110106030

(Е3)

1

Труба наливная топливного бака в
сборе

7

+

00001000902121

1

Болт М6х14

8

+

11180110135400

(Е3)

1

Хомут пружинный

9

+

21080110140000

(Е4)

1

Хомут винтовой в сборе

10

+

00001000326010

2

Штифт цилиндрический 8х70

11

+

11180110112610

1

Хомут крепления топливного бака
правый в сборе

12

11180110123200

1

Кронштейн крепления экрана
передний в сборе

13

+

00001003832101

5

Гайка М6 с зубчатым буртиком

14

+

21080110140000

1

Хомут винтовой в сборе

15

+

11180110108010

1

Шланг соединительный

16

+

11180110101030

1

Бак топливный в сборе

17

+

11180110111410

1

Хомут крепления топливного бака
левый в сборе
