LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 1

A1

Двигатель

А001

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11183100026000

(01)

1

Двигатель в сборе (Е3)

1

+

21114100026080

(03)

1

Двигатель в сборе (Е4)

2

11183100026003

(0114,

114,116)

1

Двигатель в сборе (без компрессора)
(Е3)

2

21114100026053

(02)

1

Двигатель в сборе (без компрессора)
(Е3)

A2

Двигатель

A002

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11194100026000

(01)

1

Двигатель в сборе (Е3)

1

+

11194100026020

(02)

1

Двигатель в сборе (Е4)

2

11194100026003

(0114,16,

114,116)

1

Двигатель в сборе (без компрессора)
(Е3)

2

11194100026023

(02114,

116)

1

Двигатель в сборе (без компрессора)
(Е4)

A3

Подвеска двигателя

A010

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001000520001

2

Шайба 12

2

+

00001000517070

2

Шайба 12 пружинная

3

+

00001005541521

1

“Болт М12х1,25х90”

4

11194100107400

(01)

1

Рым для подъема двигателя передний

5

+

00001000516670

(01)

1

Шайба 8 пружинная

6

+

00001006043621

(01)

1

Болт М8х25

7

+

21110100107410

1

Рым для подъема двигателя передний

8

+

21114100804300

1

Экран датчика давления масла

9

+

00001006100811

2

Гайка М8

10

+

11180100148800

1

Болт крепления задней опоры

11

+

11180100103300 ~

1

Опора подвески двигателя задняя в
сборе

11

+

11180100103301 ~

1

Опора подвески двигателя задняя в
сборе

12

+

11180100125700

2

Гайка крепления опоры двигателя

13

+

11180100103200

1

Кронштейн задней подвески

14

+

00001005541221

1

Болт М12х1,25х70

15

+

00001002638601

1

Шайба 10

16

+

00001000516870

1

Шайба 10 пружинная

17

+

00001005971621

1

“Болт М10х1,25х90”

A4

Подвеска двигателя

A011

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180100115700

1

Кронштейн правой опоры подвески
двигателя

2

+

11180100110100

4

Шпилька крепления подвески

3

+

11180100125700

4

Гайка крепления опоры двигателя

4

+

11180100108900 ~ !

1

Опора подвески двигателя правая в
сборе

4

+

11180100108901 ~ !!

1

Опора подвески двигателя правая в
сборе

5

+

11180100109400 !

1

Ограничитель правой опоры подвески
двигателя

5

11180100109401 !!

1

Ограничитель правой опоры подвески
двигателя

6

11180100149200

1

Болт крепления правой опоры
подвески двигателя верхний

7

+

11180100149300

3

Болт крепления опоры подвески
двигателя

8

+

00001005970521

2

“Болт М10х1,25х20”

9

+

00001001198373

2

Шайба 10 пружинная  коническая

10

+

11180100149900

2

Болт нижний

11

+

00001006043421

1

Болт М8х20

12

+

00001000516670

1

Шайба 8 пружинная

13

+

21080100107600

1

Рым задний

14

+

11180100123100

1

Кронштейн левой опоры подвески

15

+

11180100104500 ~ !!!

1

Опора подвески двигателя левая в
сборе

A5

Подвеска двигателя

A011

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

15

+

11180100104501~ !!!!

1

Опора подвески двигателя левая в
сборе

16

+

11180100114500 !!!

1

Ограничитель левой опоры подвески
двигателя

16

11180100114501 !!!!

1

Ограничитель левой опоры подвески
двигателя

17

21100100125700

3

Гайка М10х1,25

18

+

11180100149800

1

Болт верхний

11180100108900 ! 11180100109400

11180100108901 !! 11180100109401

11180100104500 !!! 11180100114500

11180100104501 !!!! 111801001014501

A6

Подвеска двигателя (14,16,114,116)

A012

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180100110100

4

Шпилька крепления подвески

2

+

11180100125700

4

Гайка крепления опоры двигателя

3

+

11180100108900 ~ !

1

Опора подвески двигателя правая в
сборе

3

+

11180100108901 ~ !!

1

Опора подвески двигателя правая в
сборе

4

+

11180100109400 !

1

Ограничитель правой опоры подвески
двигателя

4

11180100109401 !!

1

Ограничитель правой опоры подвески
двигателя

5

11180100149200

1

Болт крепления правой опоры
подвески двигателя верхний

6

+

11180100149300

3

Болт крепления опоры подвески
двигателя

7

+

00001005970521

2

Болт М10х1,25х20

8

+

00001001198373

2

Шайба 10 пружинная  коническая

9

+

11180100115720

1

Кронштейн правой опоры подвески
двигателя

10

+

11180100149800

2

Болт

11

+

00001006043421

1

Болт М8х20

12

+

00001000516670

1

Шайба 8 пружинная

13

+

21080100107600

1

Рым задний

14

+

11180100123100

1

Кронштейн левой опоры подвески

15

+

11180100104500 ~ !!!

1

Опора подвески двигателя левая в
сборе

15

+

11180100104501 ~ !!!!

1

Опора подвески двигателя левая в
сборе

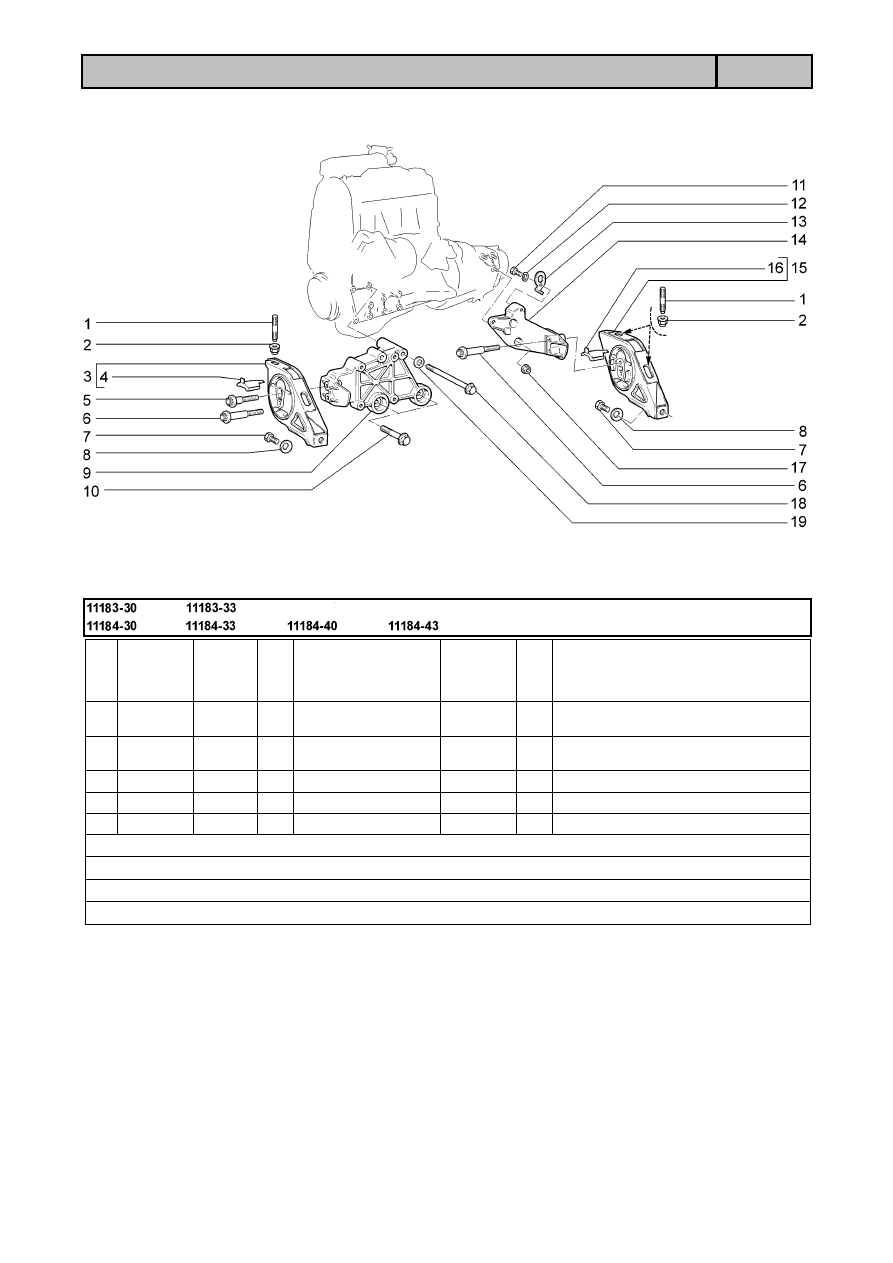

A7

Подвеска двигателя (14,16,114,116)

A012

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

16

+

11180100114500 !!!

1

Ограничитель левой опоры подвески
двигателя

16

11180100114501 !!!!

1

Ограничитель левой опоры подвески
двигателя

17

21100100125700

3

Гайка М10х1,25

18

+

11180100149924

2

Болт

19

+

00001002646701

2

Шайба 8

11180100108900 ! 11180100109400

11180100108901 !! 11180100109401

11180100104500 !!! 11180100114500

11180100104501 !!!! 111801001014501

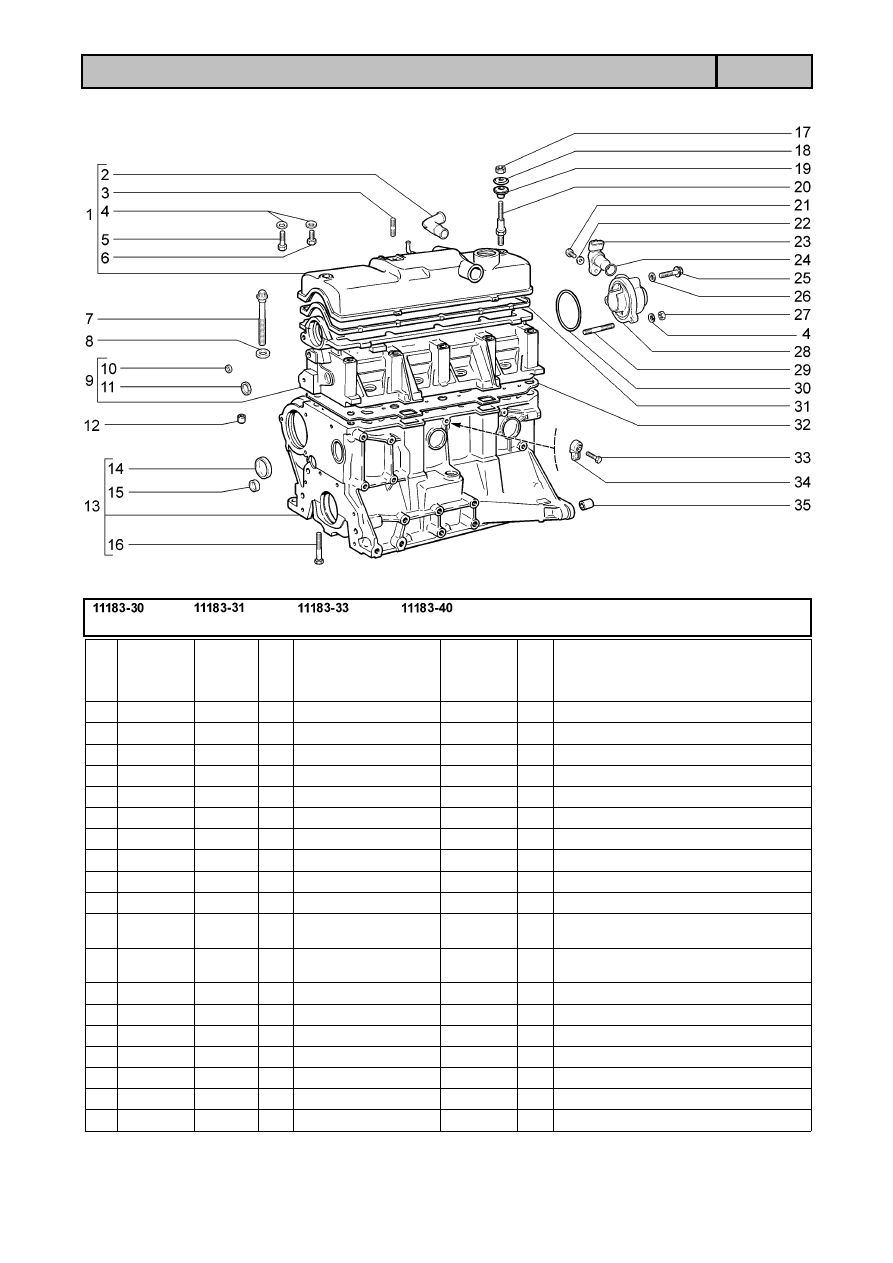

A8

Блок цилиндров и головка блока

A100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21114100326000

1

Крышка головки цилиндров

2

+

21110101427810

1

Штуцер

3

+

00001003541021

1

Шпилька М6х18

4

+

00001001197773

4

Шайба 6 пружинная  коническая

5

+

00001000902821

1

Болт М6х30

6

+

00001000902121

1

Болт М6х14

7

+

21080100327101

10 Болт

8

+

21080100326500

10 Шайба

9

+

11180100301100

1

Головка блока цилиндров

10

+

00001004328201

2

Заглушка 10 чашечная

11

00001004329101

1

Заглушка 30 чашечная

12

+

21010100204200

2

Втулка установочная

13

+

11183100201110

1

Блок цилиндров

14

+

00001004329201

6

Заглушка 36 чашечная

15

+

21083100204600

2

Заглушка

16

+

00001004234330

10 “Болт М10х1,25х65”

17

+

00001005896211

2

Гайка М6

18

+

21080100327801

2

Шайба

19

+

21080100327701 ~

2

Втулка

19

+

21080100327702 ~

2

Втулка

20

+

21114100327400

2

Шпилька

21

+

00001000902421

1

Болт М6х20

22

+

00001000519401

1

Шайба 6

A9

Блок цилиндров и головка блока

A100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

23

+

21110370604000 ~

1

Датчик фаз

23

+

21110370604001 ~

1

Датчик фаз

23

+

21110370604002 ~

1

Датчик фаз

24

+

21110370604200

1

Кольцо уплотнительное

25

+

21110100328600

1

Болт М6х40

26

+

21110100328400

1

Кольцо уплотнительное

27

+

00001000725911

2

Гайка М6

28

+

21110100328814

1

Заглушка

29

+

00001003541221

2

Шпилька М6х22

30

+

21080100328410

1

Кольцо уплотнительное

31

+

21080100327010 ~

1

Прокладка крышки головки
цилиндров

31

+

21080100327011 ~

1

Прокладка крышки головки
цилиндров

32

+

21083100302010 ~

1

Прокладка головки цилиндров

32

+

21083100302012 ~

1

Прокладка головки цилиндров

33

+

00001006043621

1

Болт М8х25

34

+

21120385502001 ~

1

Датчик детонации

34

+

21120385502002 ~

1

Датчик детонации

34

+

21120385502003 ~

1

Датчик детонации

35

+

21010100204000

2

Втулка установочная

A10

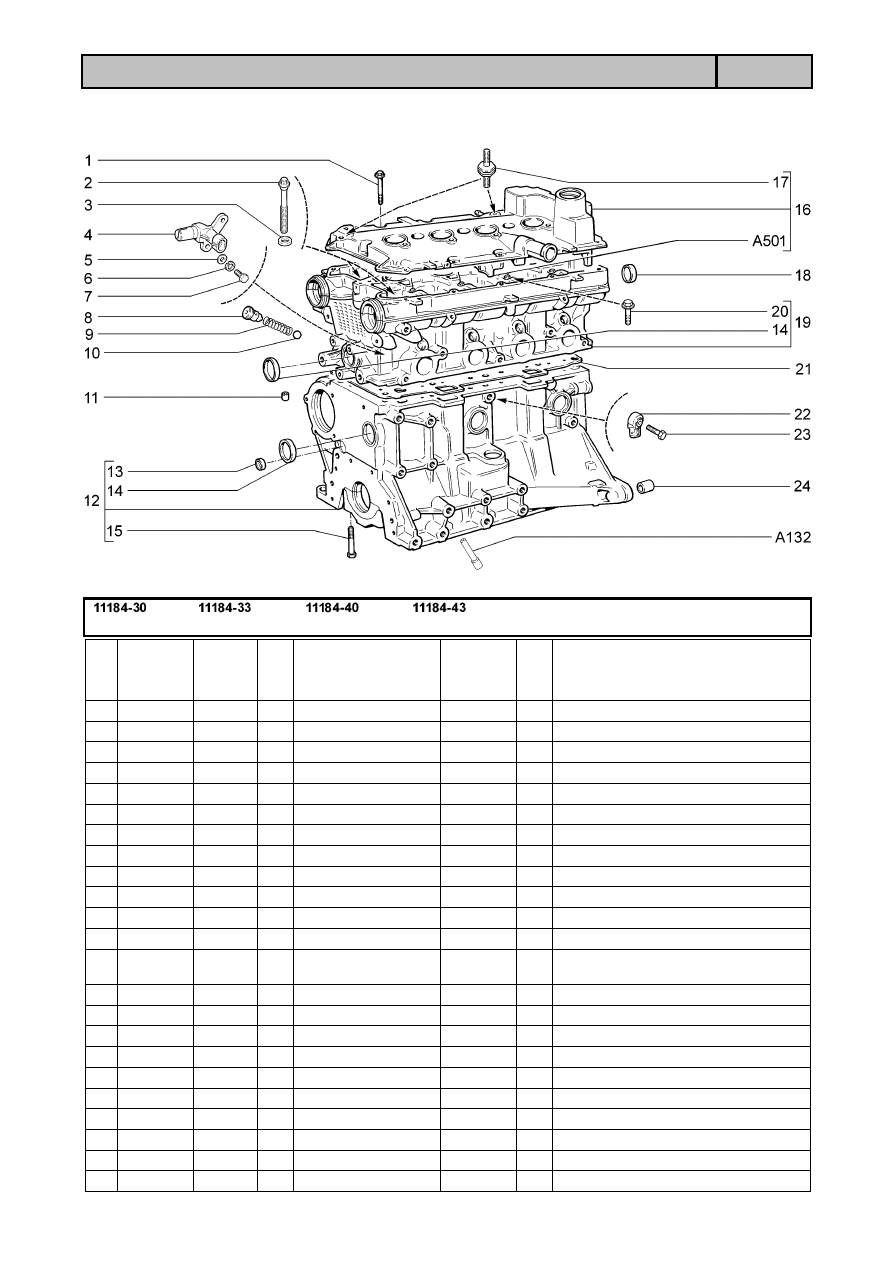

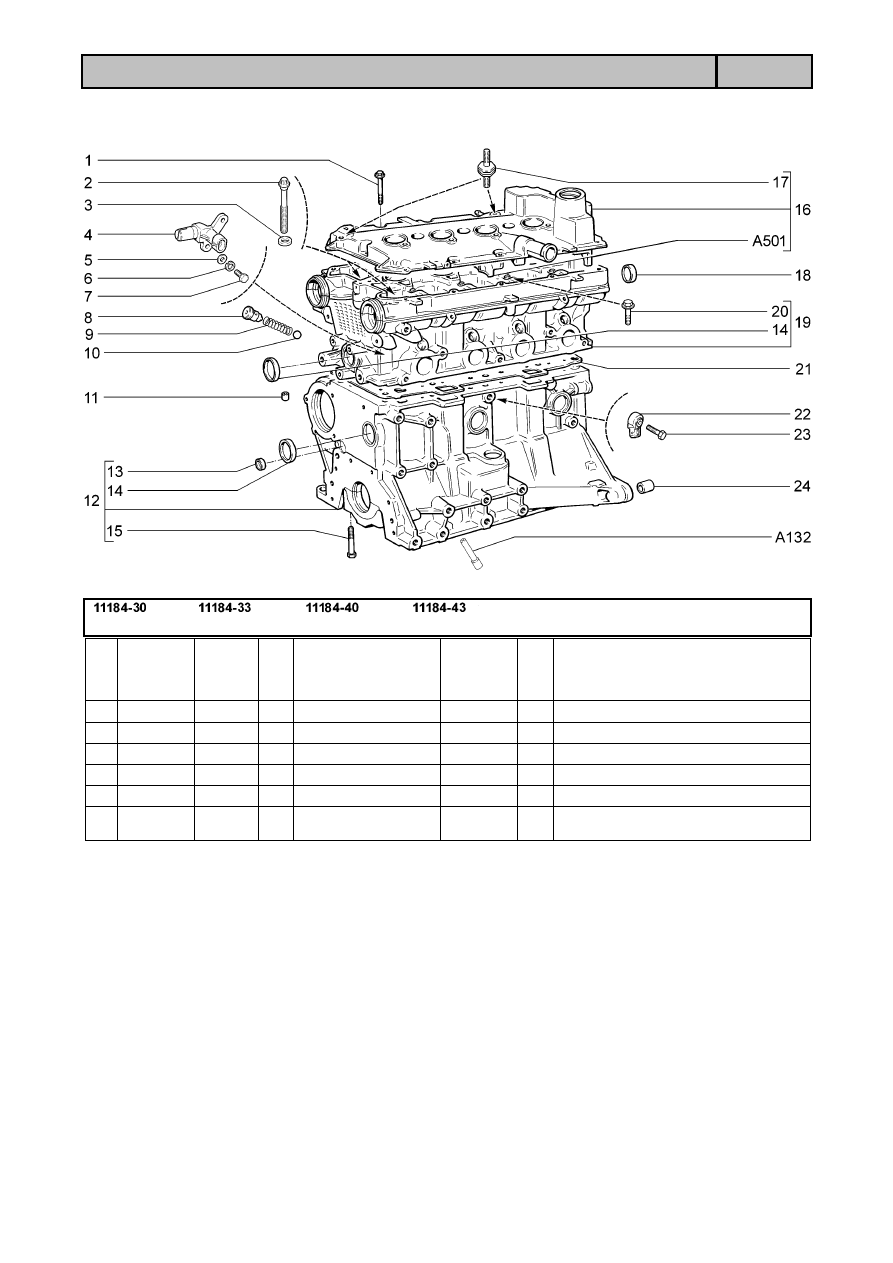

Блок цилиндров и головка блока

A101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21120100332600

15 Болт М6х53

2

+

21120100327101

10 “Болт М10х1,25х98”

3

+

21120100326500

10 Шайба

4

+

21120370604000 ~

1

Датчик фаз

4

+

21120370604001 ~

1

Датчик фаз

4

+

21120370604004 ~

1

Датчик фаз

5

+

00001000519401

2

Шайба 6

6

+

00001000516470

2

Шайба 6 пружинная

7

+

00001000902221

2

Болт М6х16

8

+

21120100334600

1

Втулка направляющая

9

+

21120100334800

1

Пружина

10

+

21120100334900

1

Шарик

11

+

21010100204200

2

Втулка установочная головки
цилиндров

12

+

11194100201100

1

Блок цилиндров в сборе

13

+

21083100204600

2

Заглушка

14

+

00001004329201

6

Заглушка 36 чашечная

15

+

00001004234330

10 “Болт М10х1,25х65”

16

+

21124100326000

1

Крышка головки цилиндров в сборе

17

+

21120100810400 ~

2

Опора ресивера

17

+

21120100810401 ~

2

Опора ресивера

18

+

21120100329000

2

Заглушка

19

+

11194100301100

1

Головка цилиндров в сборе

20

+

21120100608600

20 Болт М6х36

A11

Блок цилиндров и головка блока

A101

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

21

+

11194100302000

1

Прокладка головки цилиндров

22

+

21120385502001 ~

1

Датчик детонации

22

+

21120385502002  ~

1

Датчик детонации

22

+

21120385502003  ~

1

Датчик детонации

23

+

00001006043621

1

Болт М8х25

24

+

21010100204000

2

Втулка установочная картера
сцепления

A12

Картер масляный и крышки блока

A110

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21080100907000

1

Прокладка картера масляного

2

+

21100100901030

1

Картер масляный

3

+

21080100915600

1

“Пробка 22х1,5 сливная”

4

+

21080100515510  ~

1

Прокладка держателя

4

+

21080100515512  ~

1

Прокладка держателя

5

+

21080100516000  ~

1

Сальник коленчатого вала

5

+

21080100516001  ~

1

Сальник коленчатого вала

5

+

21080100516002  ~

1

Сальник коленчатого вала

5

+

21080100516003  ~

1

Сальник коленчатого вала

6

+

21080100515300

1

Держатель заднего сальника

7

+

21120100515700

6

Болт

8

+

00001001197473

16 Шайба 6 специальная

9

+

00001000902121

16 Болт М6х14

A13

Вал коленчатый и маховик

A120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11183100501601 ~

1

Вал коленчатый

1

+

11183100501603 ~

1

Вал коленчатый

2

+

00001004328201

4

Заглушка 10 чашечная

3

+

21080100501700

1

Шпонка 4х5

4

+

21080100506500

(01)

1

Шайба

4

+

21100100506500

1

Шайба

5

+

00001005540433

(01)

1

Болт М12х1,25х30

6

+

21100100507600

1

Болт

7

+

21080100503100

1

Штифт

8

+

21100100505800 ~

1

Демпфер

8

+

21100100505803 ~

1

Демпфер

8

+

21100100505804 ~

1

Демпфер

9

+

21080100503020

1

Шкив зубчатый вала коленчатого

10

+

21090100511500

(01)

1

Маховик

11

+

21100100511500

1

Маховик

12

+

21010100512600

3

Штифт установочный

13

+

21080100512700

6

Болт М10х1,25х23,5
самоблокирующийся

14

+

21080100512800

1

Шайба болтов

15

+

21080100010201 ^

1

Комплект коренных вкладышей

15

+

21080100010211 ^

1

Комплект коренных вкладышей
0,25мм

15

+

21080100010212 ^

1

Комплект коренных вкладышей
0,50мм

A14

Вал коленчатый и маховик

A120

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

15

+

21080100010213 ^

1

Комплект коренных вкладышей
0,75мм

15

+

21080100010215 ^

1

Комплект коренных вкладышей
0,05мм

15

+

21080100010215 ^

1

Комплект коренных вкладышей
0,05мм

16

+

21060100518300

1

Полукольцо

16

+

21060100518320 ^

1

Полукольцо +0,127мм

17

+

21010100518300 ~

1

Полукольцо

17

+

21010100518301 ~

1

Полукольцо

17

+

21010100518320 ^

1

Полукольцо +0,130мм

17

+

21010100518321 ^

1

Полукольцо +0,127мм

A15

Вал коленчатый и маховик

A121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11183100501601 ~

1

Вал коленчатый

1

+

11183100501603 ~

1

Вал коленчатый

2

+

00001004328201

4

Заглушка 10 чашечная

3

+

21080100501700

1

Шпонка 4х5

4

+

21100100506500

1

Шайба

5

+

21100100507600

1

Болт

6

+

21120100505803 ~

1

Демпфер

6

+

21120100505804 ~

1

Демпфер

7

+

21126100531700

1

Шайба дистанционная

8

+

21126100503000

1

Шкив зубчатый вала коленчатого

9

+

21100100511500

1

Маховик

10

+

21010100512600

3

Штифт установочный

11

+

21080100512700

6

Болт М10х1,25х23,5
самоблокирующийся

12

+

21080100512800

1

Шайба болтов

13

+

21080100010201 ^

1

Комплект коренных вкладышей

13

+

21080100010211 ^

1

Комплект коренных вкладышей
0,25мм

13

+

21080100010212 ^

1

Комплект коренных вкладышей
0,50мм

13

+

21080100010213 ^

1

Комплект коренных вкладышей
0,75мм

13

+

21080100010215 ^

1

Комплект коренных вкладышей
0,05мм

14

+

21060100518300

1

Полукольцо

A16

Вал коленчатый и маховик

A121

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

14

+

21060100518320 ^

1

Полукольцо +0,127мм

15

+

21010100518300 ~

1

Полукольцо

15

+

21010100518301 ~

1

Полукольцо

15

+

21010100518320 ^

1

Полукольцо +0,130мм

15

+

21010100518321 ^

1

Полукольцо +0,127мм
