LADA LARGUS. Каталог деталей и сборочных единиц - часть 14

Каталог LADA LARGUS 4601

08.12

214

КРЫЛЬЯ ПЕРЕДНИЕ

460110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

631010551R





1

Крыло левой

2





+

631000337R





1

Крыло правой

3





+

7703602206





1

Болт шестигранный с буртиком

4





+

7703033181





1

Гайка шестигранная с шайбой

5





+

7703602282





1

Болт шестигранный с буртиком и шайбой

6





+

041000001R





1

Гайка М из листового металла

7





+

7703043114





1

Фланцевая гайка М6х100 6




Каталог LADA LARGUS 4601

08.12

215

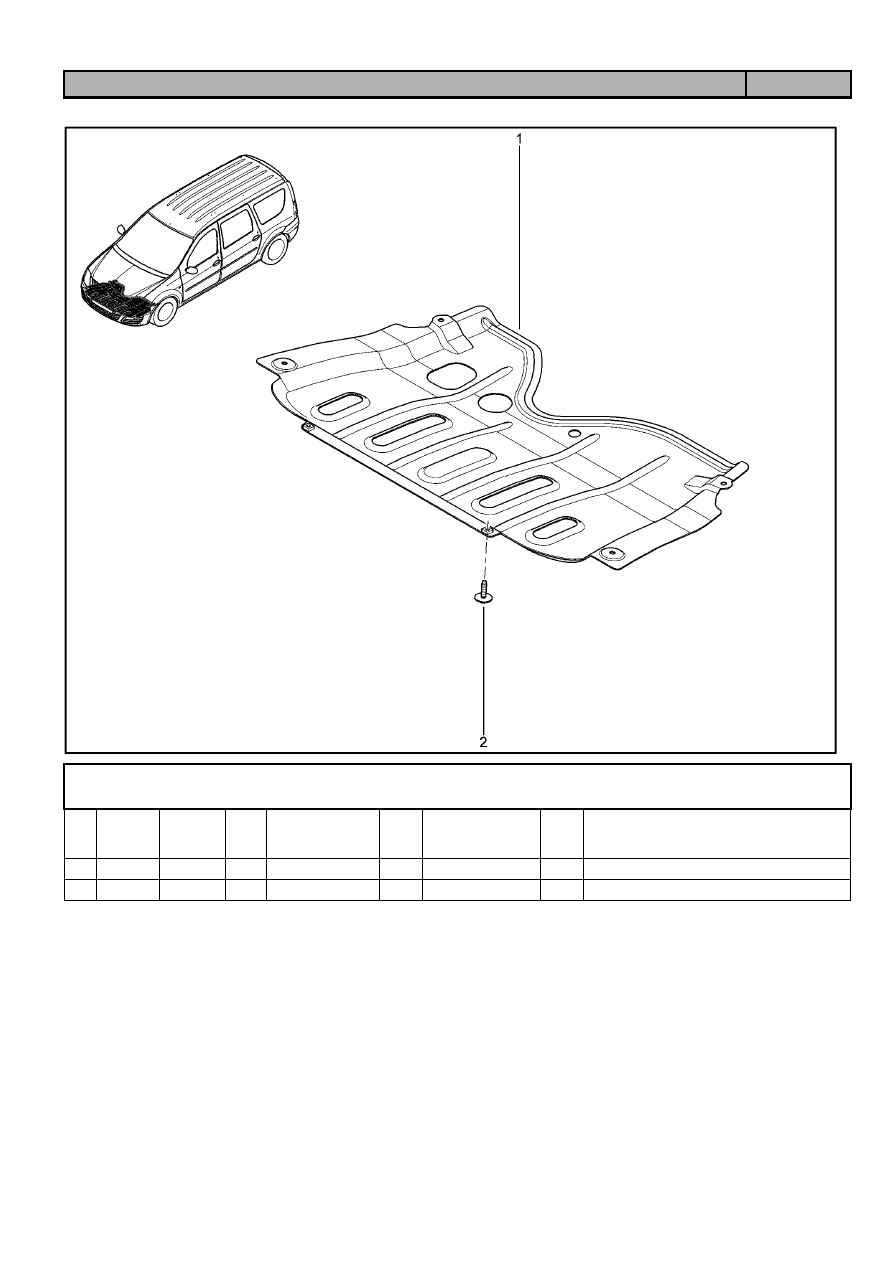

ЗАЩИТА КАРТЕРА

461010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

758909457R





1

Защита масляного картера двигателя

2





+

7703101579





1

Болт шестигранный



Каталог LADA LARGUS 4601

08.12

216

ДВЕРИ ПЕРЕДНИЕ

470110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

801013696R





1

Дверь в сборе передняя левая

1





+

801019705R





1

Дверь в сборе передняя левая

2





+

801002133R





1

Дверь в сборе, передняя правая

2





+

801005519R





1

Дверь в сборе, передняя правая

3





+

6001550758





1

Направляющая двери ПЛ

4





+

6001550759





1

Направляющая двери ПП

5





+

7703008254





1

Винт с полукруглой головкой

6





+

6001551789





1

Ремкомплект



Каталог LADA LARGUS 4601

08.12

217

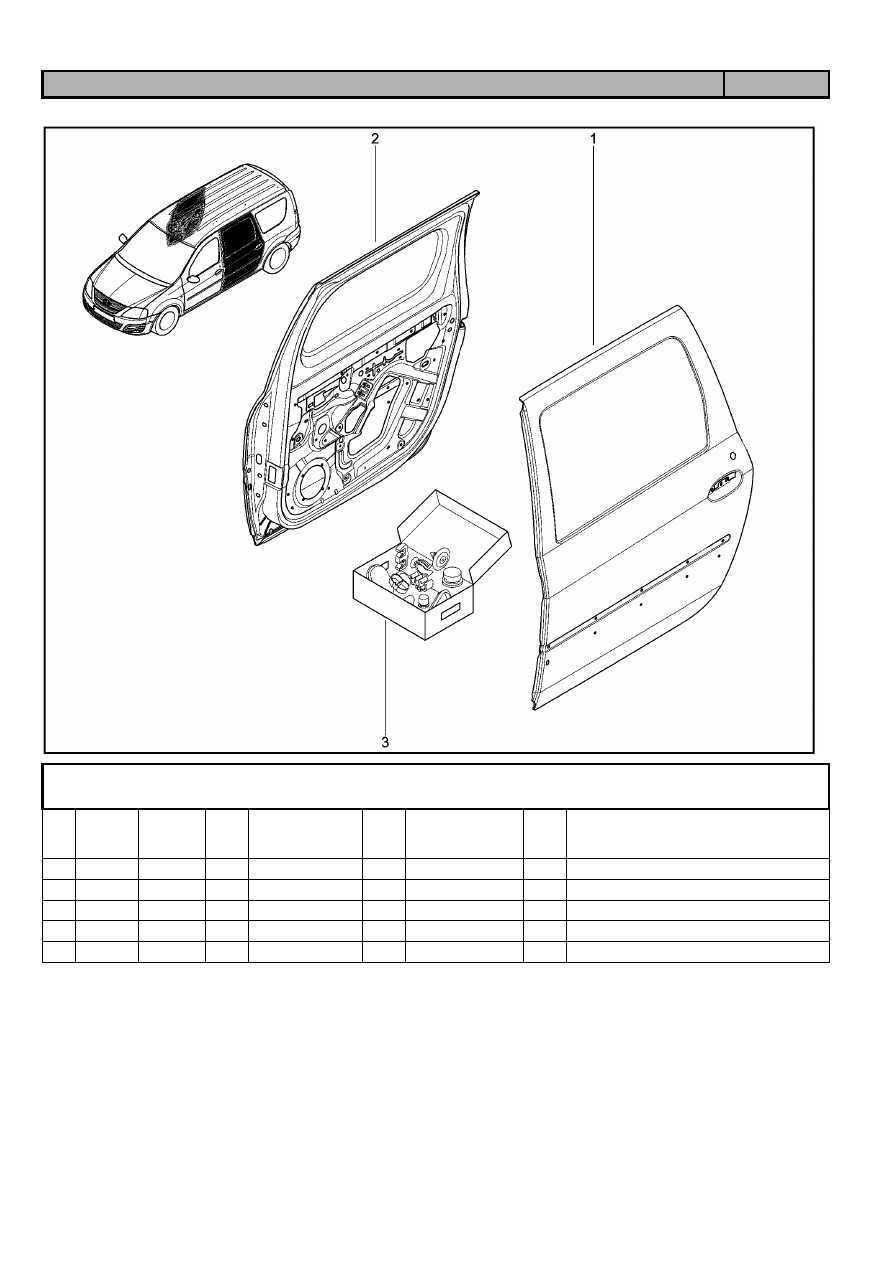

ДВЕРИ ЗАДНИЕ

470210





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

821015709R





1

Дверь задняя подсборка

1





+

821017307R





1

Дверь задняя подсборка

2





+

821001782R





1

Дверь в сборе, задняя праавя

2





+

821009310R





1

Дверь в сборе, задняя праавя

3





+

6001548845





1

Направляющая дверь ЗЛ, в сборе

4





+

6001548846





1

Направляющая дверь ЗП, в сборе

5





+

7703008254





1

Винт с полукрунлой головкой

6





+

6001551789





1

Рекомплект



Каталог LADA LARGUS 4601

08.12

218

ДВЕРИ ЗАДНИЕ

470310





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

821010234R





1

Дверь в сборе, задняя левая

1





+

821015688R





1

Дверь в сборе, задняя левая

2





+

821003932R





1

Дверь в сборе, задняя правая

2





+

821006680R





1

Дверь в сборе, задняя правая

3





+

6001551789





1

Ремкомплект



Каталог LADA LARGUS 4601

08.12

219

КАПОТ, ДВЕРИ ЗАДНИЕ

482010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001546685





1

Капот в сборе

2





+

8200920101





1

Упор капота, пер

3





+

7703179077





1

Клипса крепления упора в открытом
состоянии

4





+

6001544283





1

Кольцо пружинное

5





+

901019972R





1

Дверь погрузочная в сборе, левая

6





+

901014513R





1

Дверь погрузочная в сборе, левая

7





+

901006682R





1

Дверь погрузочная в сборе, правая

8





+

901004343R





1

Дверь погрузочная в сборе, правая

9





+

7711422386





1

Ремкомплект



Каталог LADA LARGUS 4601

08.12

220

ПЕТЛИ КАПОТА

500110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001546875





1

Петля капота, передняя левая

2





+

6001546876





1

Петля капота, передняя правая

3





+

7703602206





1

Болт шестигранный с буртиком и шайбой

4





+

7703602282





1

Болт шестигранный с буртиком и шайбой



Каталог LADA LARGUS 4601

08.12

221

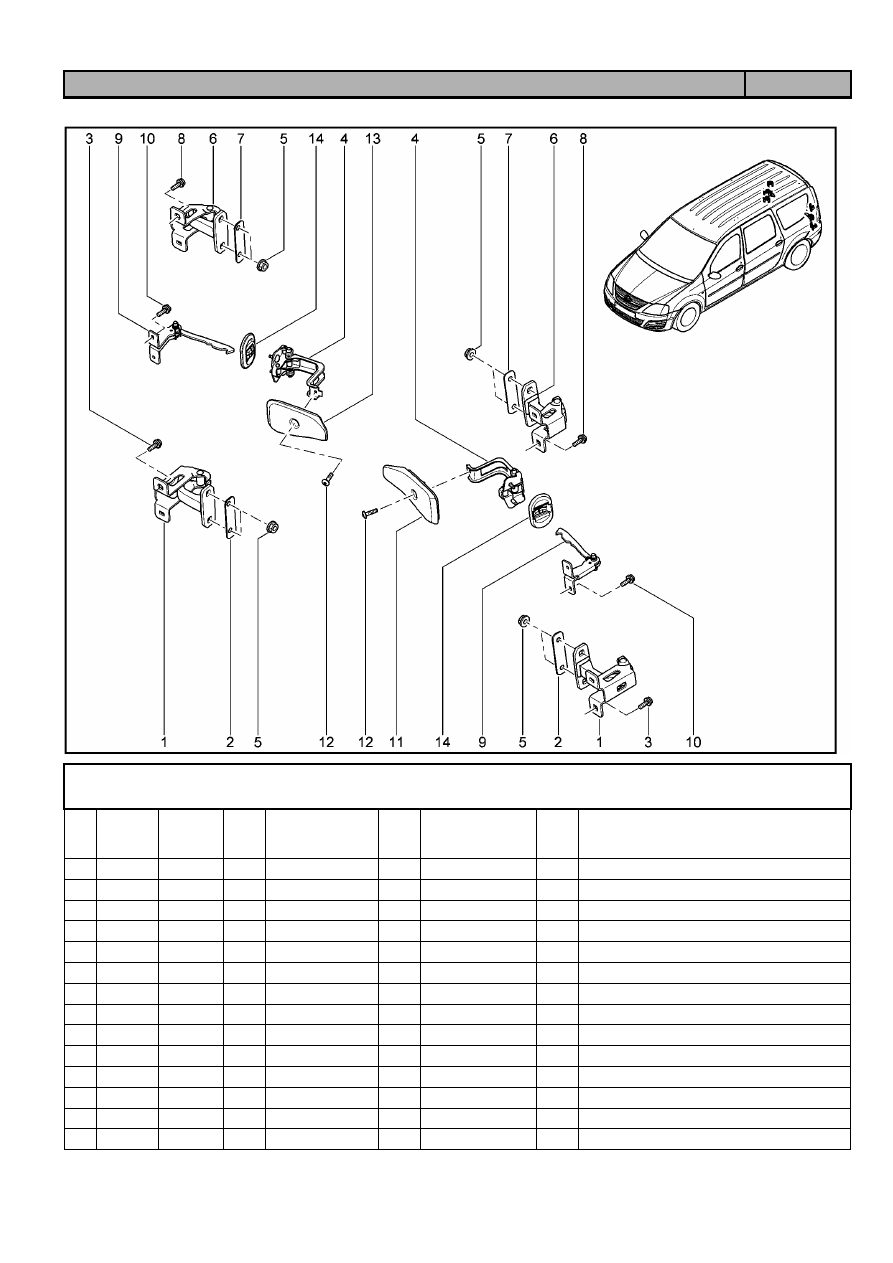

ПЕТЛИ ЗАДНИХ ДВЕРЕЙ

500210





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548848





1

Петля двери задка

2





+

6001549482





1

Клеевая пластина (багажник)

3





+

7703602211





1

Болт шестигранный с буртиком и шайбой

4





+

8200751107





1

Захват ограничителя открывания двери задка

5





+

7707602002





1

Гайка шестигранная

6





+

6001548847





1

Петля двери задка

7





+

6001549481





1

Усилитель (клеевая пластина)

8





+

7703602211





1

Болт шестигранный с буртиком и шайбой

9





+

6001549483





1

Ограничитель открывания двери

10





+

7703602192





1

Болт шестигранный с буртиком

11





+

6001550295





1

Ручка двери

12





+

7703008223





1

Болт с полукруглой головкой М5

13





+

6001550296





1

Ручка двери

14





+

908701578R





1

Накладка ограничителя открывания двери



Каталог LADA LARGUS 4601

08.12

222

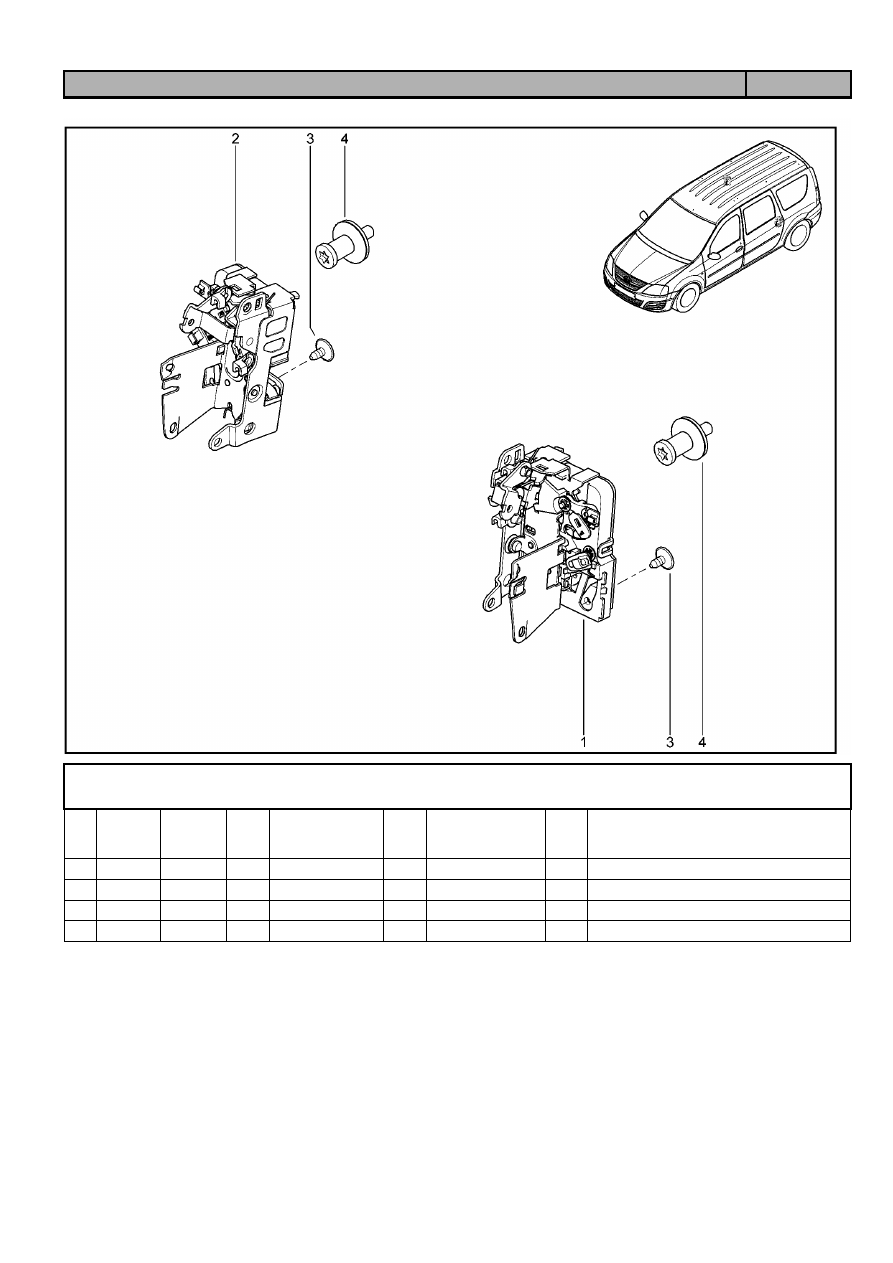

ЗАМКИ ПЕРЕДНИХ ДВЕРЕЙ

501010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200928459





1

Замок двери ПЛ

1





+

8200928468





1

Замок двери ПЛ, с электроприводом

2





+

8200928491





1

Замок двери ПП, с электроприводом

3





+

7703006229





1

Винт с цилиндрической головкой и сферой

4





+

825700416R





1

Фиксатор замка боковой двери



Каталог LADA LARGUS 4601

08.12

223

ЗАМКИ ПЕРЕДНИХ ДВЕРЕЙ

501050





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200928465





1

Замок двери ПЛ, механ.

2





+

8200928463





1

Замок двери ПП, механ.

3





+

7703006229





1

Винт с цилиндрической головкой и сферой

4





+

825700416R





1

Фиксатор замка боковой двери



Каталог LADA LARGUS 4601

08.12

224

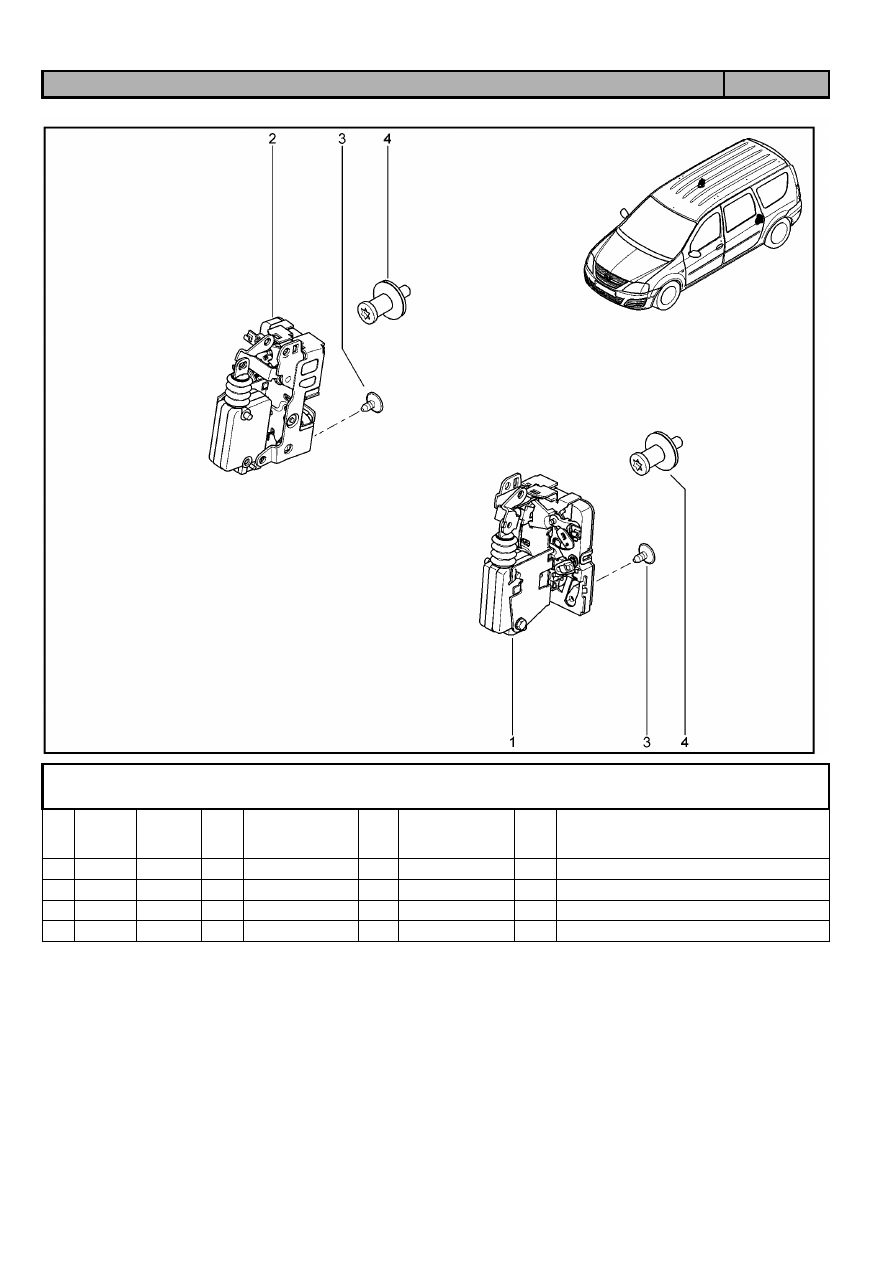

ЗАМКИ ЗАДНИХ ДВЕРЕЙ

502010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200928484





1

Замок двери ЗЛ с электроприводом

2





+

8200928481





1

Замок двери ЗП с электроприводом

3





+

7703006229





1

Винт с цилиндрической головкой и сферой

4





+

825700416R





1

Фиксаторзамка боковой двери



Каталог LADA LARGUS 4601

08.12

225

ЗАМКИ ЗАДНИХ ДВЕРЕЙ

502050





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200928509





1

Замок двери ЗЛ, механ

2





+

8200928505





1

Замок двери ЗП, механ

3





+

7703006229





1

Винт с цилиндрической головкой и сферой

4





+

825700416R





1

Фиксатор замка боковой двери



Каталог LADA LARGUS 4601

08.12

226

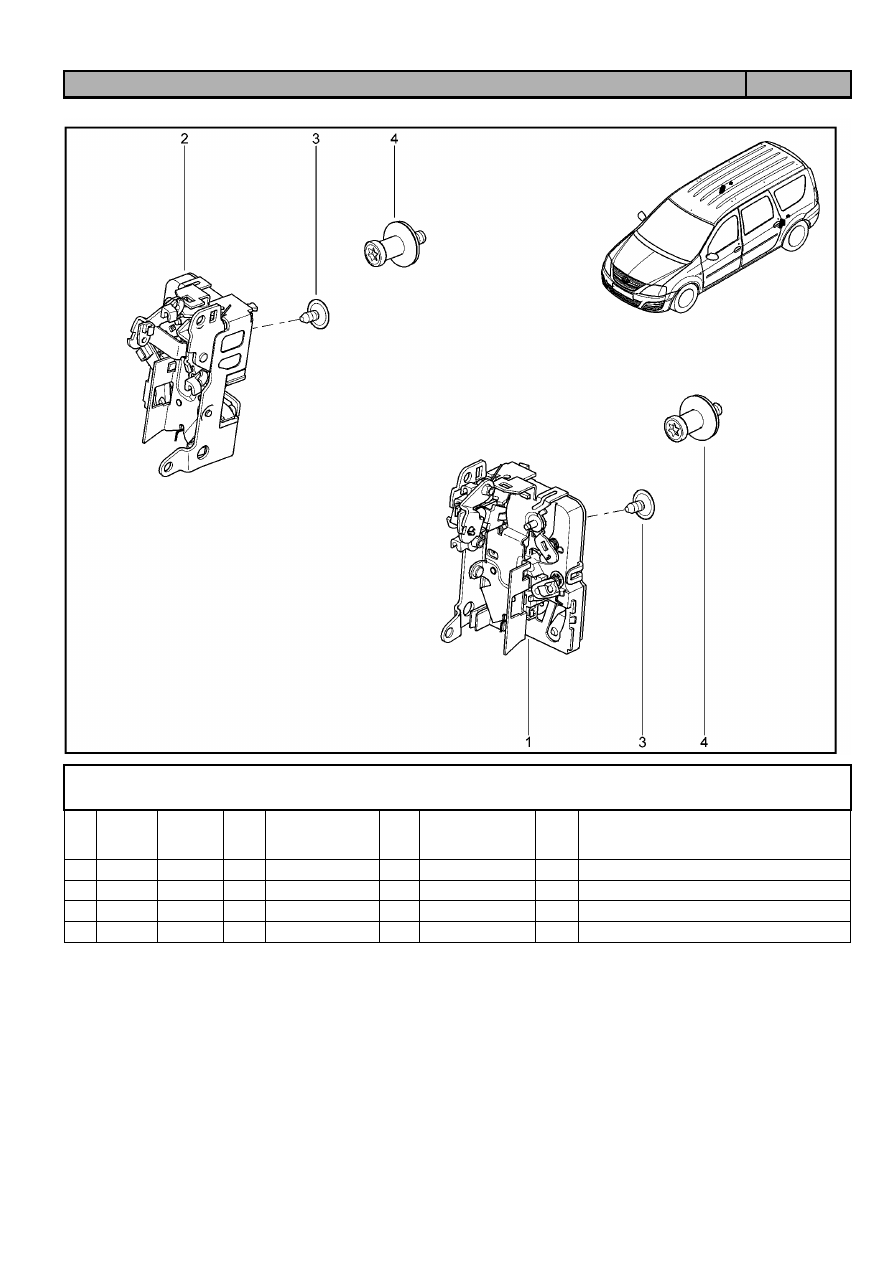

ЗАМКИ ЗАДНИХ ДВЕРЕЙ

502510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

825035198R





1

Замок двери ЗЛ с электроприводом

2





+

825021157R





1

Замок двери ЗП с электроприводом

3





+

7703006229





1

Винт с цилиндрической головкой и сферой

4





+

825700416R





1

Фиксатор замка боковой двери



Каталог LADA LARGUS 4601

08.12

227

ЗАМКИ ЗАДНИХ ДВЕРЕЙ

502511





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200928489





1

Замок двери ЗЛ

2





+

8200928486





1

Замок двери ЗП

3





+

7703006229





1

Винт с цилиндрической головкой и сферой

4





+

825700416R





1

Фиксатор замка боковоц двери

Каталог LADA LARGUS 4601

08.12

228

РУЧКИ ДВЕРЕЙ НАРУЖНЫЕ

503010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

6001549493





1

Привод ручкинаружной левой двери

2





+

6001549492





1

Привод ручки наружный правой двери

3





+

7707033001





1

Гайка шестигранная с фланцем

4





+

6001549493





1

Привод ручкинаружной левой двери

5





+

6001549493





1

Привод ручки наружный правой двери

6





+

7707033001





1

Гайка шестигранная с фланцев



Каталог LADA LARGUS 4601

08.12

229

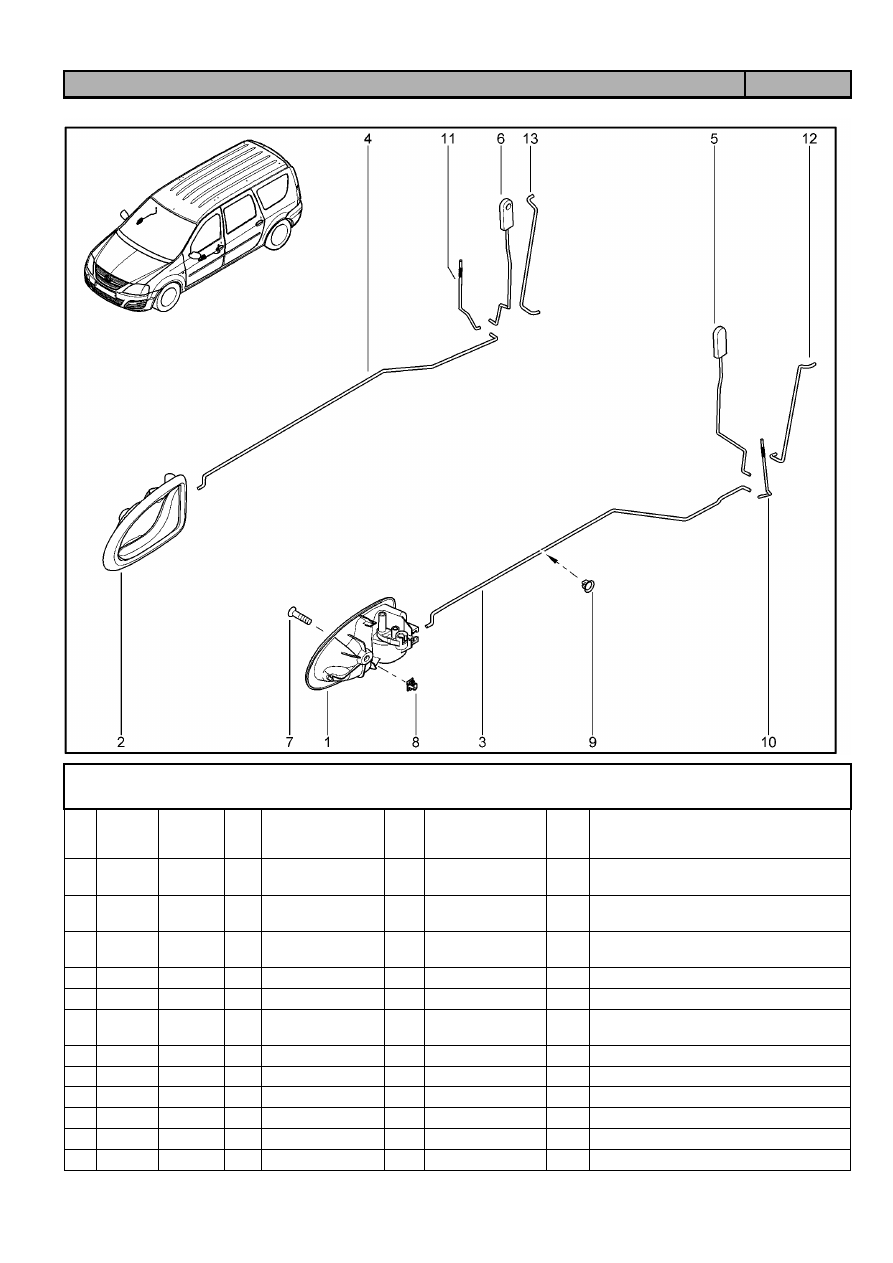

РУЧКИ ПЕРЕДНИХ ДВЕРЕЙ ВНУТРЕННИЕ С ТЯГАМИ

504010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200733848





1

Паривод открывания внутренней ручки
левой двери

1





+

8200735219





1

Паривод открывания внутренней ручки
левой двери

2





+

8200733847





1

Привод открывания внутренней ручки
правой двери

2





+

8200735218





1

Ручка внутренняя двери правой

3





+

806091281R





1

Тяга привода замка двери ПЛ, внутренняя

4





+

806082924R





1

Тяга привода замка ручки двери ПП,
внутренняя

5





+

6001547088





1

Тяга привода замка передней двери

6





+

6001547089





1

Тяга привода замка двери ПП, внутренняя

7





+

7703004181





1

Болт М6х100-26

8





+

7703044197





1

Гайка накидная М6х10

9





+

7703179033





1

Клипса крепления одноместная

10





+

6001547077





1

Тяга привода замка двери, наружная
