Каталог LADA LARGUS 4601

08.12

182

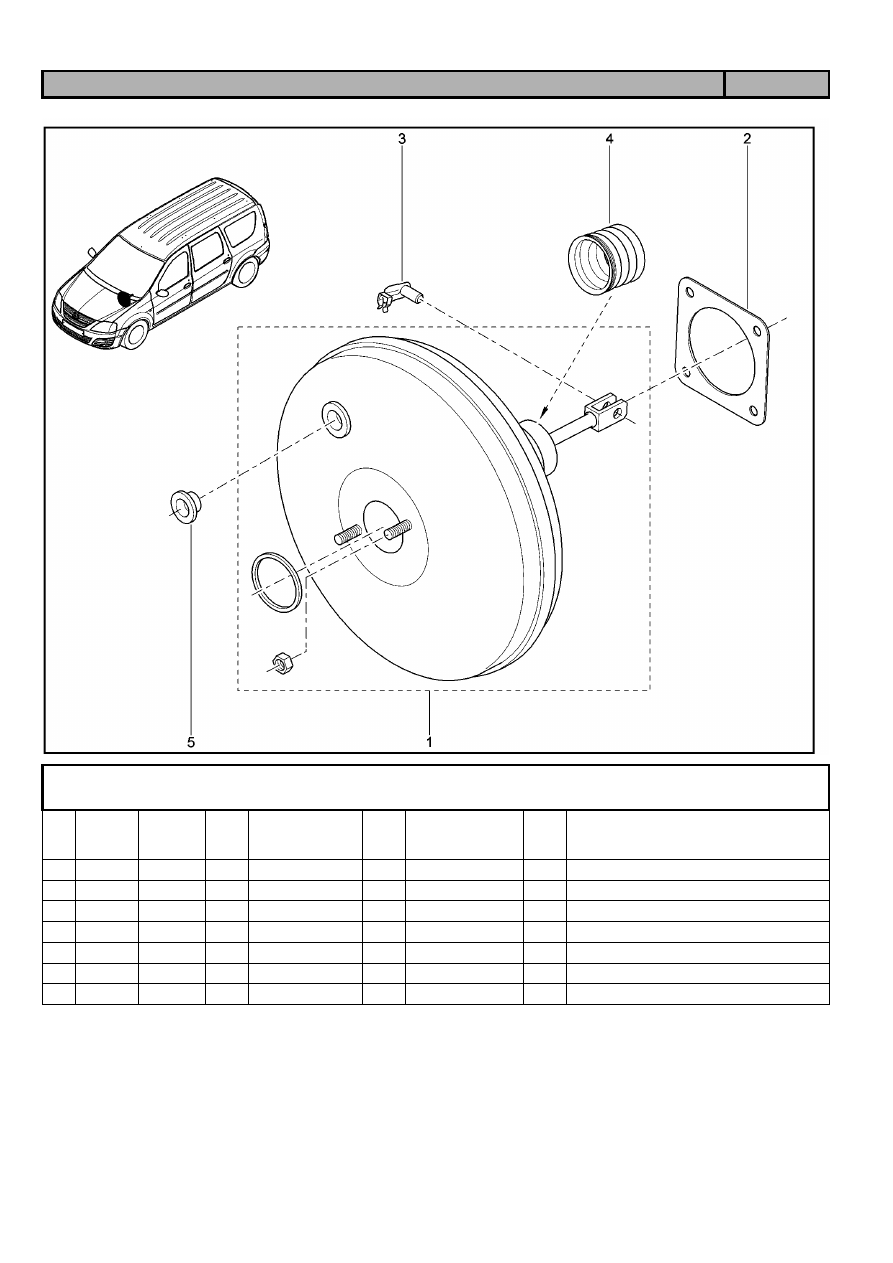

УСИЛИТЕЛЬ ТОРМОЗОВ

376010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

472109134R



с АБС

1

Вакуумный усилитель - ГТЦ

1





+

6001551027



без АБС

1

Вакуумный усилитель тормозов

2





+

472120068R



с АБС

1

Прокладка вакуумного усилителя

2





+

7700839274



без АБС

1

Прокладка

3





+

6001548219





1

Ось вилки педали тормоза

4





+

6001551394



с АБС

1

Гофрированный чехол

5





+

7701051083





1

Прокладка



Каталог LADA LARGUS 4601

08.12

183

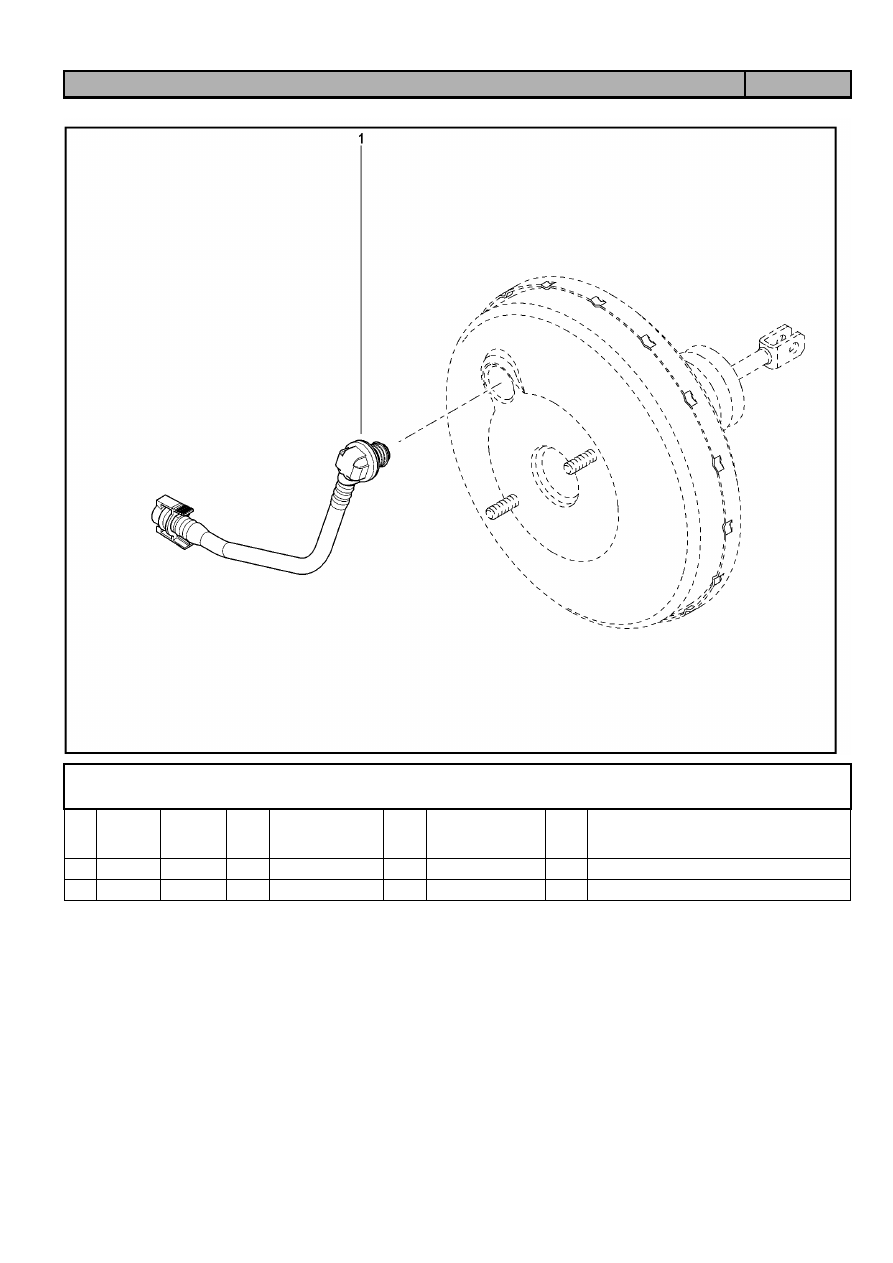

ШЛАНГ УСИЛИТЕЛЯ ТОРМОЗОВ

376510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200756105





1

Шланг усилителя тормоза

1





+

8200756109





1

Шланг усилителя тормоза

Каталог LADA LARGUS 4601

08.12

184

РЕГУЛЯТОР ТОРМОЗНЫХ СИЛ

377010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

464002332R





1

Регулятор тормозных сил

1





+

464003436R





1

Регулятор тормозных сил

1





+

8201038335



без АБС

1

Регулятор тормозных сил

1





+

8201038340



без АБС

1

Регулятор тормозных сил

2





+

7703101548



без АБС

1

Болт М7х100

3





+

6001548325



без АБС

1

Скоба крепления

4





+

6001548379



без АБС

1

Фиксатор

5





+

6001550928



без АБС

1

Тяга привода регулятора тормозного
усилия



Каталог LADA LARGUS 4601

08.12

185

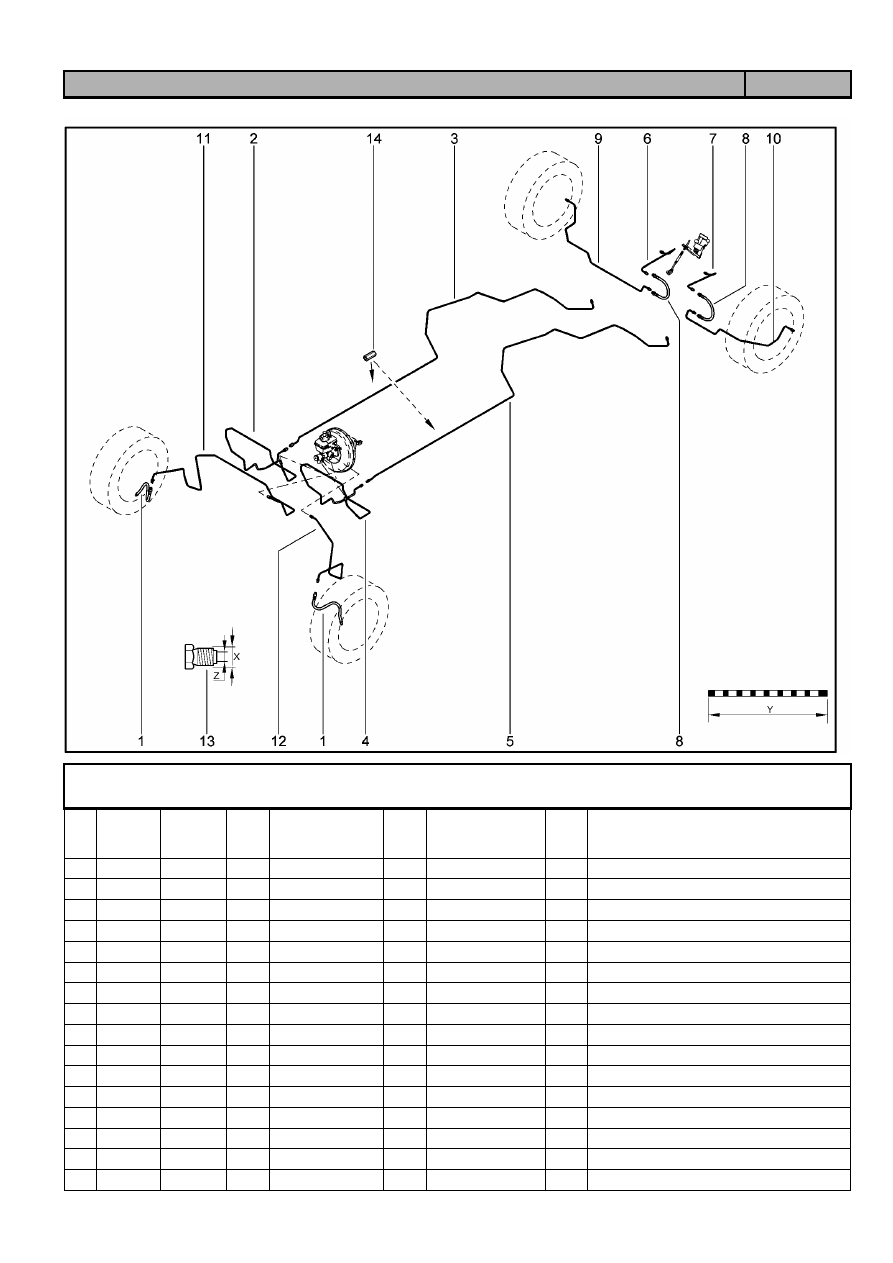

ТРУБКИ И ШЛАНГИ

378010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001551098



без АБС

1

Шланг гибкий переднего тормоза

1





+

8200958352



без АБС



1

Шланг гибкий переднего тормоза

2





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

3





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

4





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

5





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

6





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

7





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

8





+

6001551097



без АБС



1

Шланг гибкий заднего тормоза

9





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

10





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

11





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

12





+

3801815000



без АБС



1

Тормозная трубка привода гидротормозов

13





+

7701050050



без АБС



1

Гайка накидная 10

13





+

7701050051



без АБС



1

Гайка накидная 12

14





+

7701050052



без АБС



1

Соединитель тормозных трубок

Каталог LADA LARGUS 4601

08.12

186

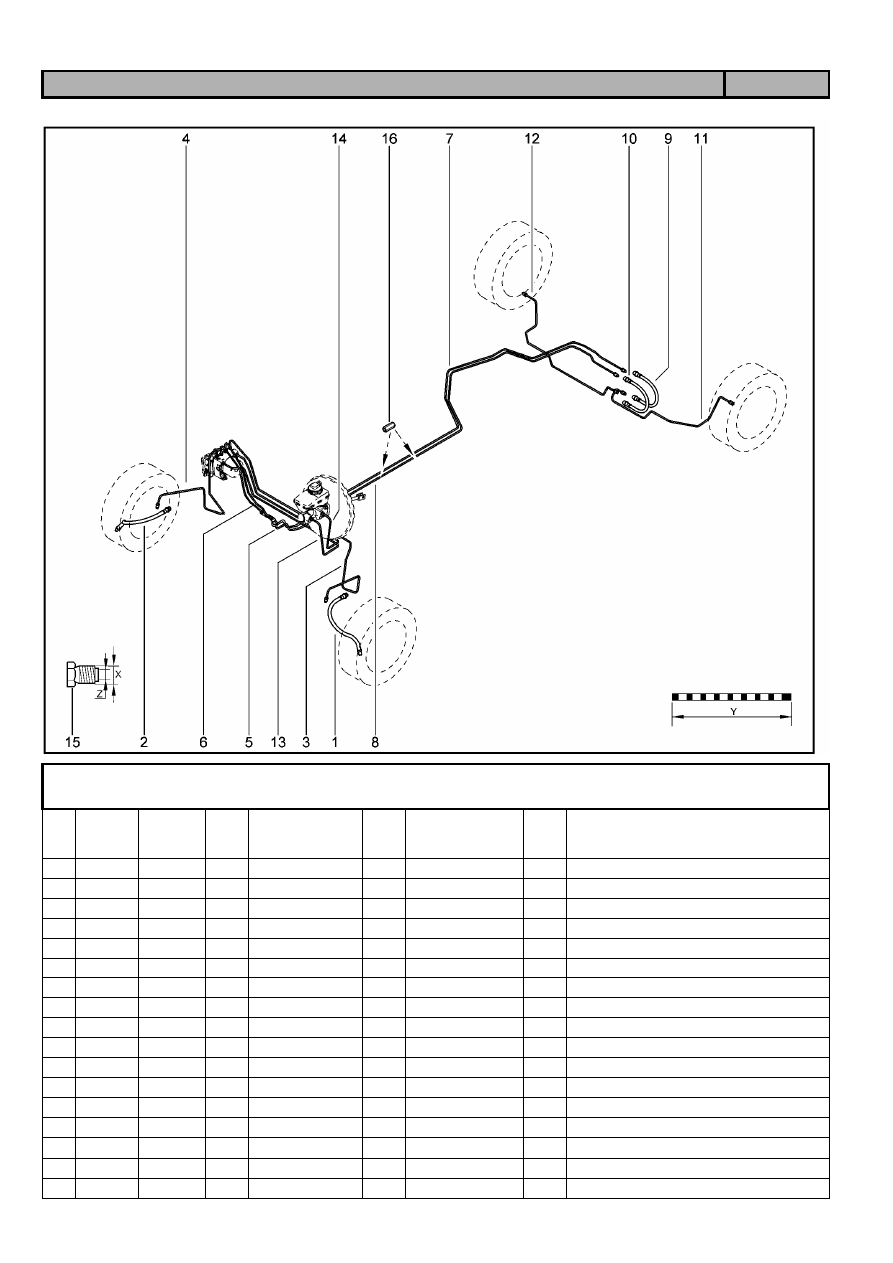

ШЛАНГИ И ТРУБКИ (ABS)

378710





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200958352



c АБС

1

Шланг гибкий переднего тормоза

2





+

8200958352



c АБС

1

Шланг гибкий переднего тормоза

3





+

3801815000



c АБС

1

Тормозная трубка привода гидротормозов

4





+

3801815000





c АБС

1

Тормозная трубка привода гидротормозов

5





+

3801815000





c АБС

1

Тормозная трубка привода гидротормозов

6





+

3801815000





c АБС

1

Тормозная трубка привода гидротормозов

7





+

3801815000





c АБС

1

Тормозная трубка привода гидротормозов

8





+

3801815000





c АБС

1

Тормозная трубка привода гидротормозов

9





+

6001551097



c АБС

1

Шланг гибкий заднего тормоза

10





+

6001551097



c АБС

1

Шланг гибкий заднего тормоза

11





+

3801815000



c АБС

1

Тормозная трубка привода гидротормозов

12





+

3801815000



c АБС

1

Тормозная трубка привода гидротормозов

13





+

3801815000



c АБС

1

Тормозная трубка привода гидротормозов

14





+

3801815000



c АБС

1

Тормозная трубка привода гидротормозов

15





+

7701050050





1

Гайка накидная 10

15





+

7701050051





1

Гайка накидная 12

16





+

7701050052





1

Соединитель тормозных трубок

Каталог LADA LARGUS 4601

08.12

187

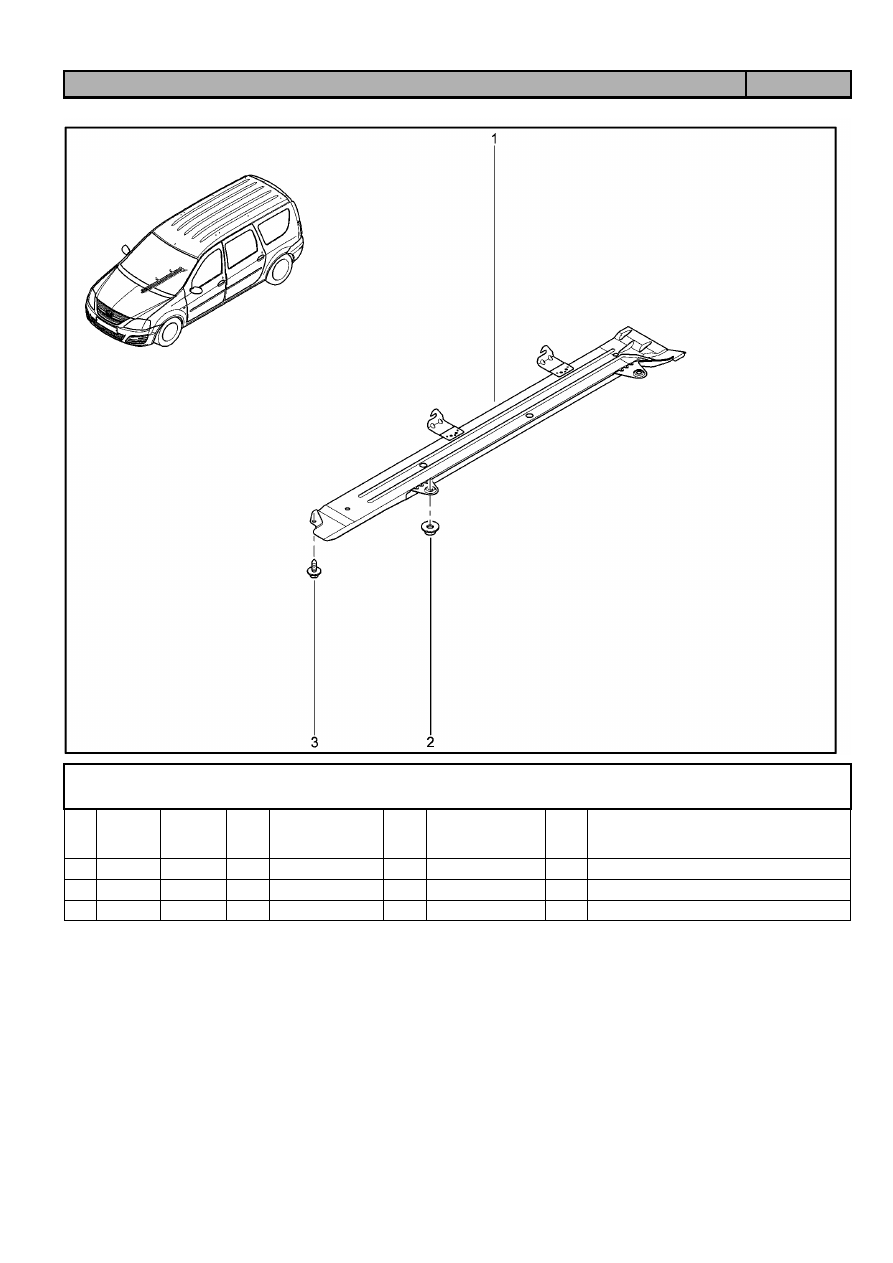

ЭКРАН ТОПЛИВНЫХ ТРУБОК

378715





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

462670002R





1

Кожух защитный тормозных трубок

2





+

7703033163





1

Гайка шестигранная с шайбой

3





+

7703602282





1

Болт шестигранный с буртиком и шайбой




Каталог LADA LARGUS 4601

08.12

188

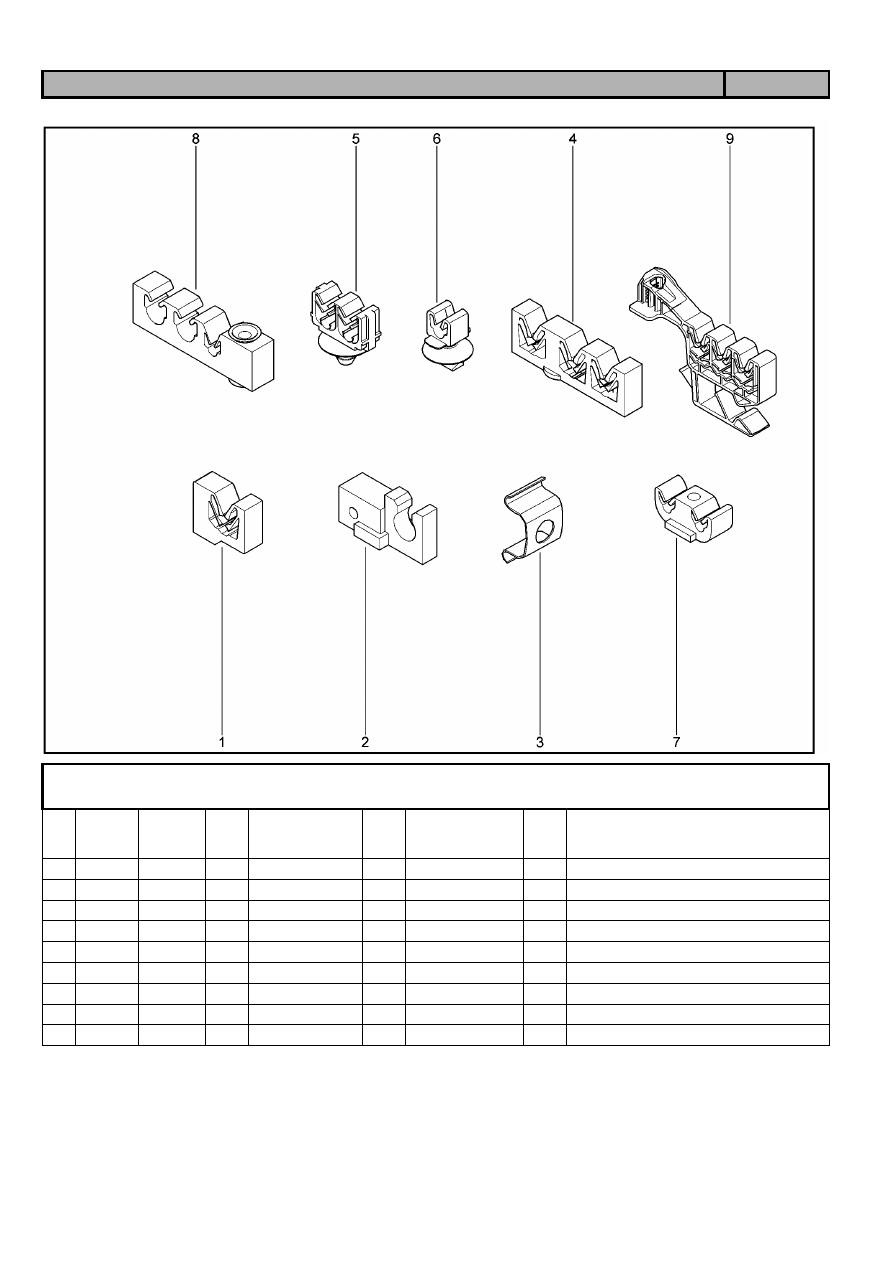

СКОБЫ КРЕПЛЕНИЯ

378750





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7703079254





1

Скоба крепления 1

2





+

6001547206





1

Скоба крепления двухместная

3





+

8200646065





1

Скоба

4





+

7703079256





1

Скоба крепления

5





+

7703179007





1

Скоба крепления

6





+

6001548395





1

Скоба крепления одноместная

7





+

7703079763





1

Скоба крепления

8





+

6001548576



с АБС

1

Скоба крепления трехместная

9





+

148677988R





1

Скоба крепления трубок



Каталог LADA LARGUS 4601

08.12

189

БЛОК И ДАТЧИК ABS

379010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8201063079





1

Узел-гидроагрегата АБС

2





+

497101282R





1

Датчик скорости переднего колеса

3





+

497101292R





1

Хатчик скорости переднего колеса

4





+

6001547862





1

Кронштейн жгута датчика скорости

5





+

6001547862





1

Кронштейн жгута датчика скорости

6





+

478400028R





1

Кронштейн гидроагрегата

7





+

7703602268





1

Болт шестигранный с буртиком

8





+

7703079631





1

Клипса крепления

9





+

479007380R





1

Датчик скорости колеса зл

10





+

497000527R





1

Датчик скорости колеса зл

11





+

7703008257





1

Болт с полукруглой головкой

12





+

058000001R





1

Клипса крепления жгута проводов

13





+

6001548862





1

Кожух (защита) датчика АБС

14





+

7703079285





1

Скоба крепления одноместная

15





+

7703002940





1

Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

190

РУЧНОЙ ТОРМОЗ

380110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

360106743R





1

Механизм стояночного тормоза

1





+

360109167R





1

Механизм стояночного тормоза

2





+

7703034256





1

Гайка шестигранная самоконтрящаяся с
буртиком

3





+

6001549112





1

Трос привода стояночного тормоза

4





+

7703179103





1

Скоба крепления двухместная

5





+

7703079254





1

Скоба крепления 1



Каталог LADA LARGUS 4601

08.12

191

ПРИВОД ВЫБОРА ПЕРЕДАЧ КПП

381010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548695





1

Привод переключения передач в сборе

2





+

8200869036





1

Узел в сборе - МУПП

3





+

8200849143





1

Тяга привода переключения передач

4





+

7703002856





1

Болт шестигранный с буртиком

5





+

8200038292





1

Втулка распорная крепления тяги привода
КПП со стороны КПП

6





+

8200708891





1

Гайка крепления

7





+

7703053936





1

Плоская шайба 8,25

8







8200379950







Ручка рычага переключения передач

9







7703033206







Гайка шестиганная с буртиком

10







7700732903







Втулка

11







8200013994







Защитная крышка кулисы

12







8200014088







Уплотнение кулисы

13







7703002750







Болт шестигранный с буртиком

Каталог LADA LARGUS 4601

08.12

192

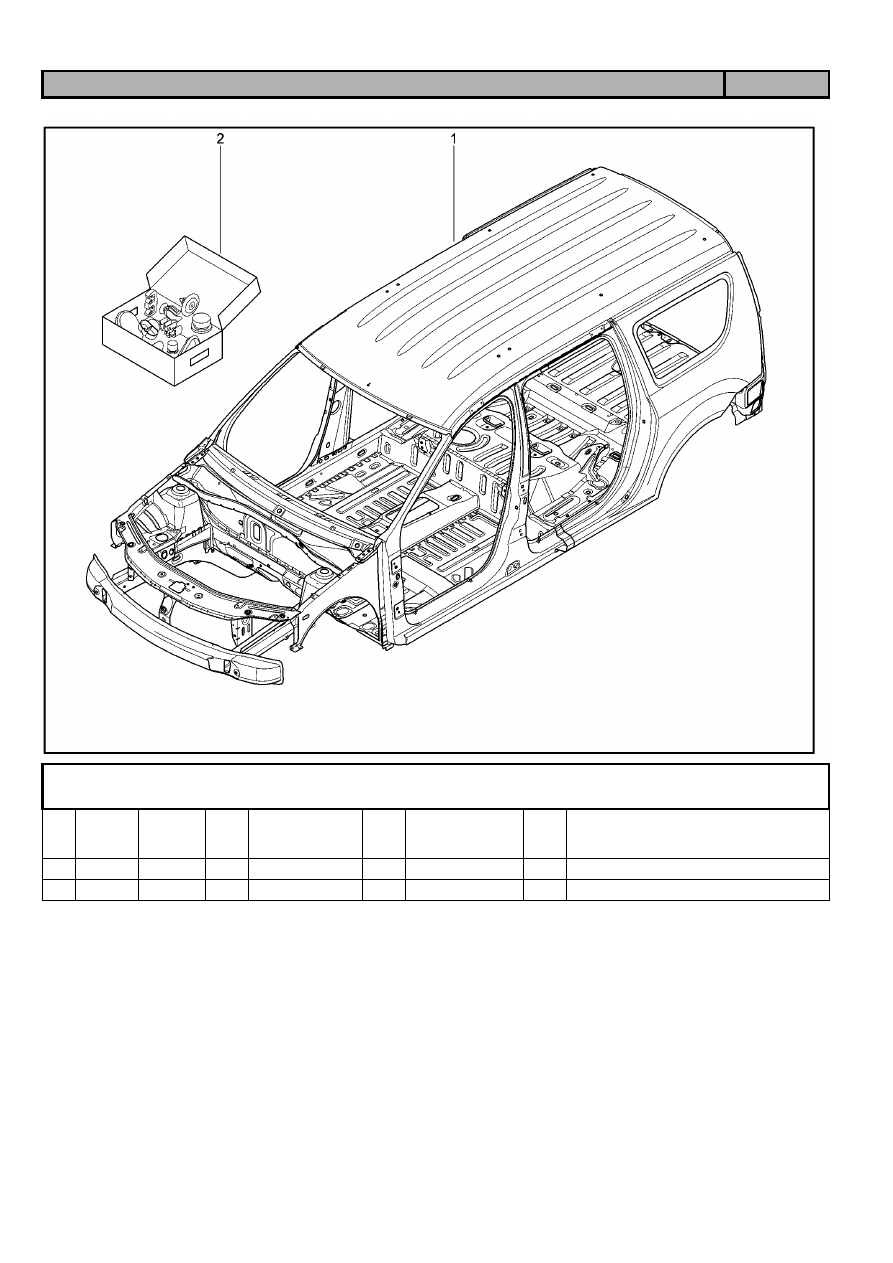

КУЗОВ

400110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+







1

Кузов грунтованный без навесных деталей

2





+







1

Комплект крепежных деталей

Каталог LADA LARGUS 4601

08.12

193



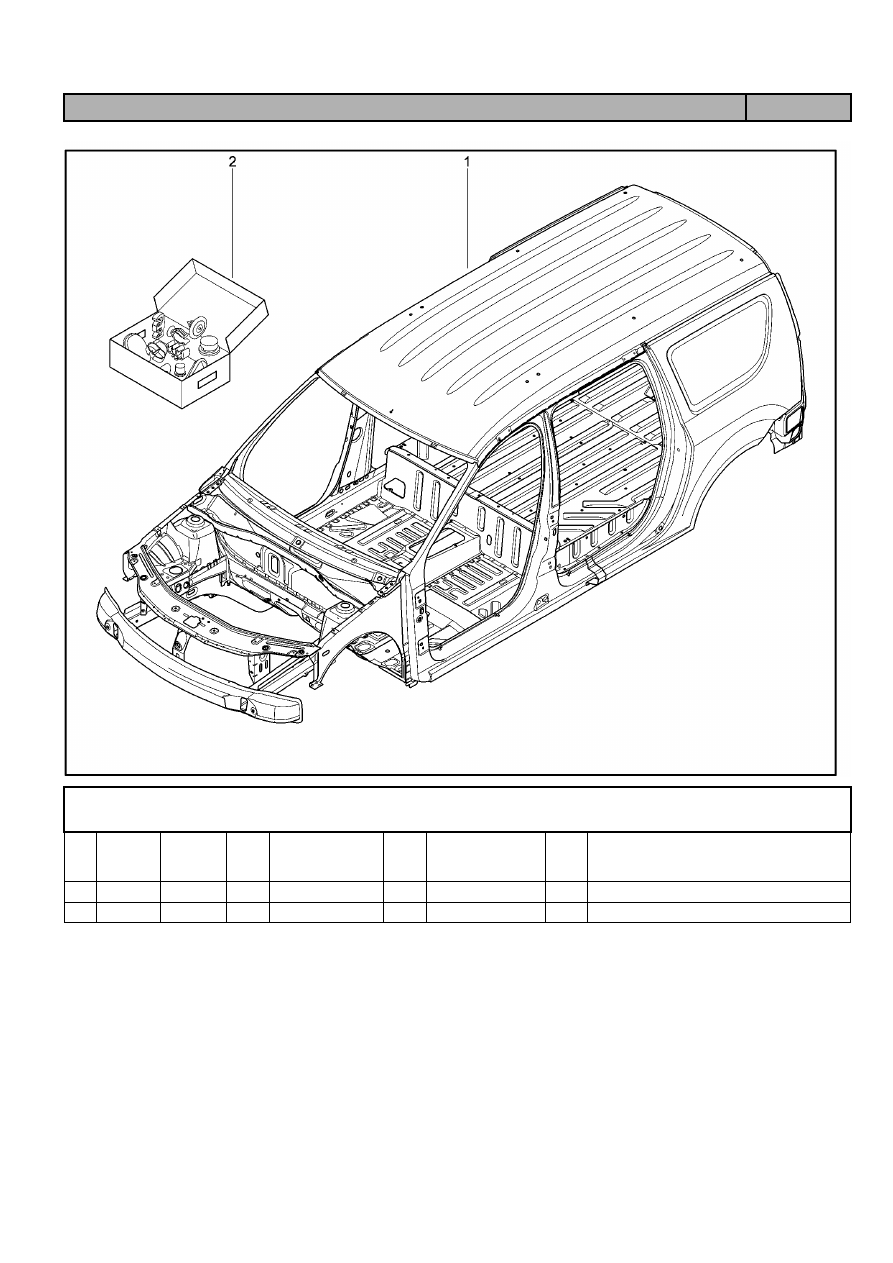

КУЗОВ

400120





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+







1

Кузов грунтованный без навесных деталей

2





+







1

Комплект крепежных деталей




Каталог LADA LARGUS 4601

08.12

194

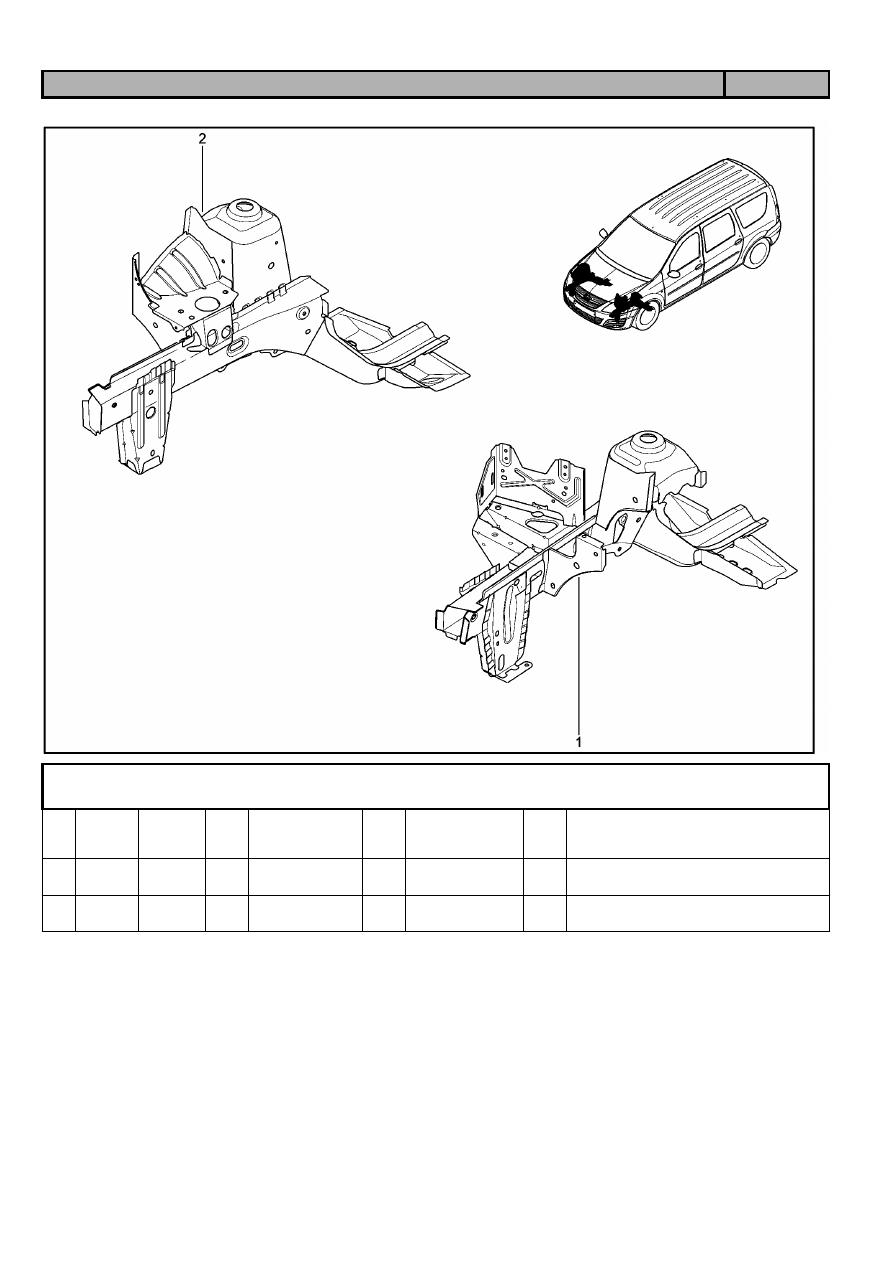

БРЫЗГОВИК С ЛОНЖЕРОНОМ

401010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548849





1

Лонжерон (брызговик) передний левый в
сборе

2





+

641006141R





1

Лонжерон (брызговик) передний правый в
сборе



Каталог LADA LARGUS 4601

08.12

195

ЭЛЕМЕНТЫ НИЖНИЕ ПЕРЕДНИЕ

411010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001551322





1

Поперечина передка наружная нижняя

2





+

751118394R





1

Передняя часть лонжерона среднего левого
в сборе

3





+

751103319R





1

Передняя часть лонжерона переднего
правого в сборе

4





+

751336085R





1

Накладка лонжерона

5





+

751321765R





1

Накладка лонжерона

6





+

674076763R





1

Передняя боковая поперечина центральной
части пола, левая в сборе

7





+

674065698R





1

Передняя боковая поперечина центральной
части пола, правая в сборе

8





+

6001546727





1

Узел заднего крепления переднего
подрамника, левый

9





+

6001546727





1

Узел заднего крепления переднего
подрамника, правый

10





+

759230307R





1

Передний узелкрепления подрамника
подвески, левый

Каталог LADA LARGUS 4601

08.12

196

ЭЛЕМЕНТЫ НИЖНИЕ ПЕРЕДНИЕ

411010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

11





+

759229284R





1

Передний узел крепления подрамника
подвески, правый

12





+

544117304R





1

Кронштейн крепления подрамника
передней подвески ПЛ

13





+

751522220R





1

Опора крепления

14





+

6001546730





1

Кронштейн задний буксировочной
проушины в сборе

15





+

7711422384





1

Комплект фиксаторов

Каталог LADA LARGUS 4601

08.12

197

ЭЛЕМЕНТЫ НИЖНИЕ СРЕДНИЕ

412010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001551231





1

Накладка в сборе

2





+

6001548774





1

Накладка в сборе

3





+

743217978R





1

Боковая секция центральной части пола,
левая

4





+

743200755R





1

Боковая секция центральной части пола,
правая

5





+

6001546918





1

Усилитель лонжерона среднего

6





+

751748318R





1

Средняя часть лонжерона ПП

7





+

751758525R





1

Средняя часть лонжерона ПЛ

8





+

6001546917





1

Усилитель средней части переднего
лонжерона, левый

9





+

6001546918





1

Усилитель лонжерона среднего

10





+

6001551897





1

Наружный узел крепления сиденья

11





+

6001546735





1

Поперечина передняя

12





+

6001551897





1

Наружный узел крепления сиденья

13





+

6001546735





1

Поперечина передняя
