LADA LARGUS. Каталог деталей и сборочных единиц - часть 10

Каталог LADA LARGUS 4601

08.12

150

БАЛКА ЗАДНЯЯ

330410





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

430004469R





1

Задняя подвеска в сборе с рычагом

2





+

6040221349





1

Кронштейн крепления рычага задней
подвески левый

3





+

6040221350





1

Кронштейн крепления рычага задней
подвески правый

4





+

6001547495





1

Прокладка пружины задней подвески
верхняя

5





+

6001547495





1

Прокладка пружины задней подвески
верхняя

6





+

6001548952





1

Прокладка нижняя левой пружины заднего
сиденья

7





+

6001548952





1

Прокладка нижняя правой пружины
заднего сиденья

8





+

7703602330





1

Болт шестигранный с буртиком и шайбой

9





+

7703602256





1

Болт шестигранный с буртиком и

10





+

7703034274





1

Гайка шестигранная с буртиком

11





+

6001549989





1

Втулка задней подвески

Каталог LADA LARGUS 4601

08.12

151

ПРУЖИНЫ ЗАДНИЕ

330411





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001550900





1

Цилиндрическая винтовая прцжина

1





+

6001550901





1

Цилиндрическая винтовая прцжина

1





+

6001550902





1

Цилиндрическая винтовая прцжина

2





+

6001550900





1

Цилиндрическая винтовая прцжина

2





+

6001550901





1

Цилиндрическая винтовая прцжина

2





+

6001550902





1

Цилиндрическая винтовая прцжина



Каталог LADA LARGUS 4601

08.12

152

СТУПИЦА И БАРАБАН ЗАДНЕГО ТОРМОЗА

334010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

432001316R



без АБС

1

Барабан заднего тормоза в сборе

1





+

432001501R



с АБС

1

Барабан заднего тормоза в сборе

1





+

432004586R



без АБС

1

Барабан заднего тормоза в сборе

1





+

432005573R



с АБС

1

Барабан заднего тормоза в сборе

2





+

7703066040





1

Кольцо стопорное

3





+

7703034275





1

Гайка шестигранная с буртиком

4





+

8200649356





1

Колпак ступицы колеса

5





+

430426964R





1

Ось ступицы заднего колеса

6





+

7703002628





1

Болт шестигранный с буртиком



Каталог LADA LARGUS 4601

08.12

153

АМОРТИЗАТОР ЗАДНИЙ

340110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549248





1

Амортизатор задней подвески

1





+

8200779901





1

Амортизатор задней подвески

2





+

6001549248





1

Амортизатор задней подвески

2





+

8200779901





1

Амортизатор задней подвески

3





+

7703602216





1

Болт с шестигранной головкой

4





+

6001550488





1

Заглушка



Каталог LADA LARGUS 4601

08.12

154

КОЛОДКА ЗАДНЯЯ

343010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549697



без АБС

1

Щит заднего левого тормоза

1





+

6001549698



без АБС

1

Щит заднего левого тормоза

1





+

6001549735



с АБС

1

Щит заднего левого тормоза

1





+

7701070954



с АБС

1

Щит заднего левого тормоза

2





+

6001549700



без АБС

1

Щит заднего правого тормоза

2





+

6001549701



без АБС

1

Щит заднего правого тормоза

2





+

6001549736



с АБС

1

Щит заднего правого тормоза

2





+

7701070955



с АБС

1

Щит заднего правого тормоза

3





+

7701205518





1

Пружина

4





+

7701208061





1

Комплект регулировочных планок

5





+

7701210109





1

Комплект тормозных колодок

6





+

7701205521





1

Регулировочная пружина



Каталог LADA LARGUS 4601

08.12

155

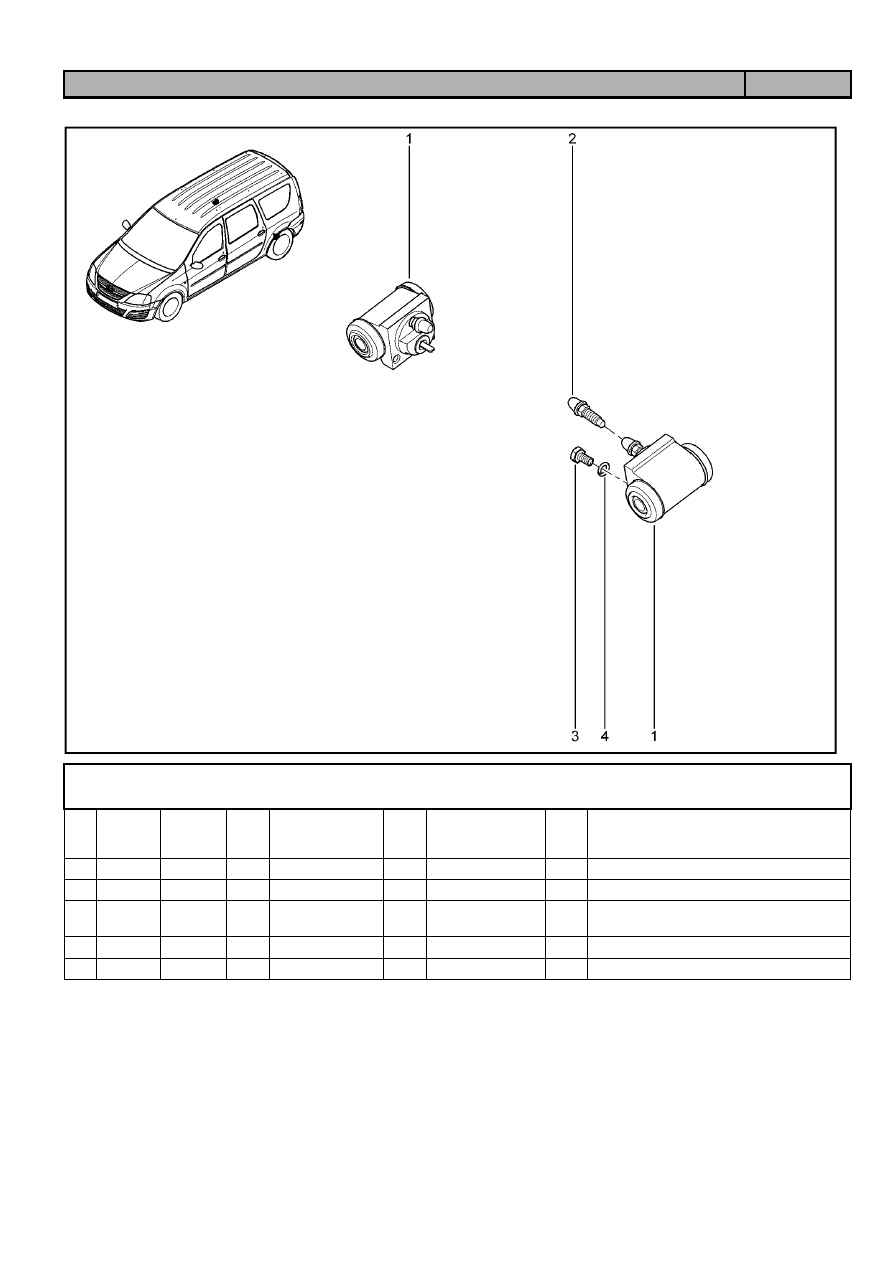

РАБОЧИЙ ТОРМОЗНОЙ ЦИЛИНДР

344010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549707



с АБС

1

Тормозной цилиндр задний

1





+

7701070956



с АБС

1

Тормозной цилиндр задний

2





+

7701071172





1

Клапан прокачки заднего тормозного
цилиндра

3





+

7703009255





1

Болт с шестигранной головкой

4





+

7903056008





1

Шайба




Каталог LADA LARGUS 4601

08.12

156

КОМПЛЕКТ ЗАДНИХ ТОРМОЗОВ

346010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549705



с АБС

1

Комплект заднего тормоза

1





+

7701210108



с АБС

1

Комплект заднего тормоза




Каталог LADA LARGUS 4601

08.12

157

ДИСК КОЛЕСА (ШПАКЛЕВКА)

350111





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549385





1

Колесо

1





+

6001549387





1

Колесо

2





+

402226088R





1

Блок крепления колеса



Каталог LADA LARGUS 4601

08.12

158

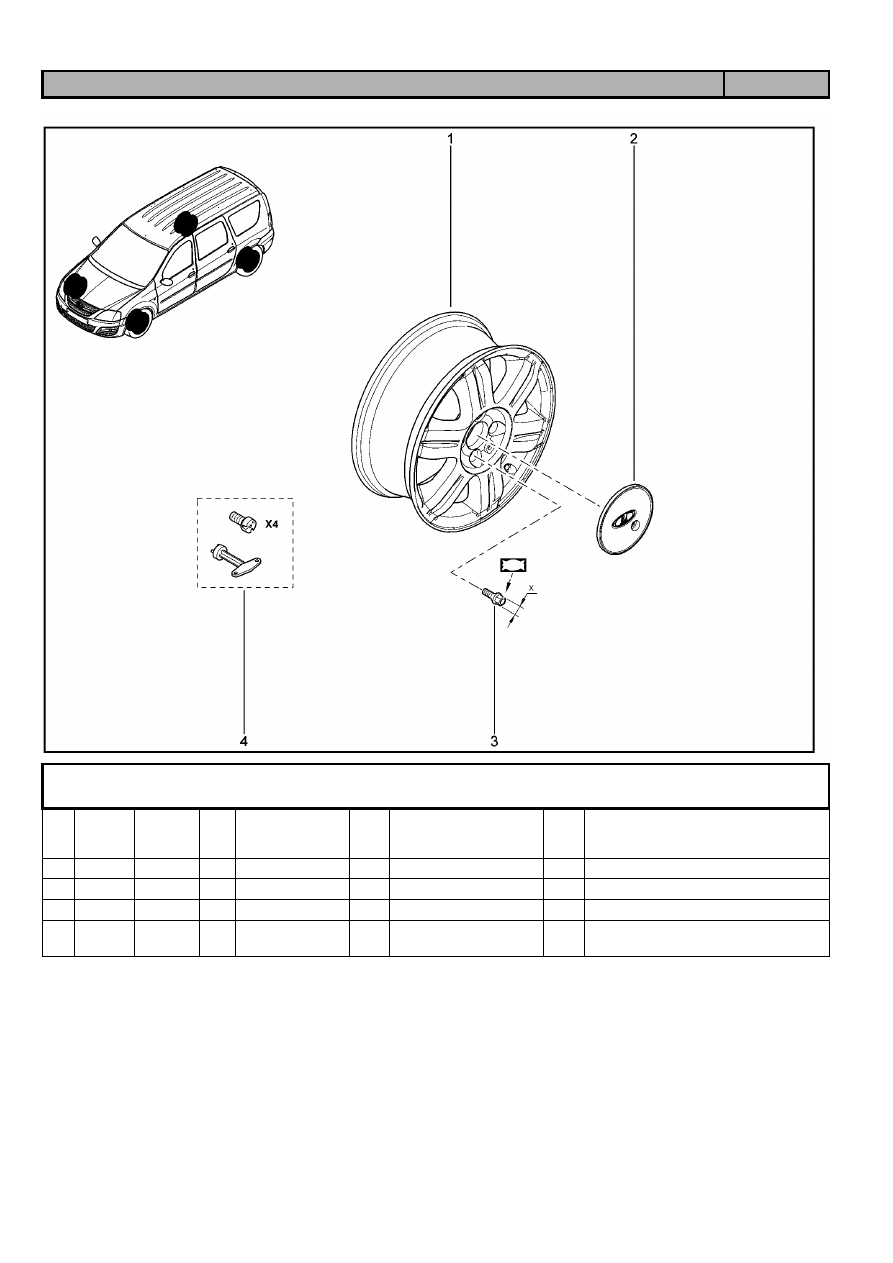

ДИСК КОЛЕСА (ЛИТОЙ)

350210





KS015-41

KSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

6001549388





1

Колесо

2





+

8450000404





1

Колпак колеса

3





+

402227272R





1

Болт крепления колеса

4





+

7700422600





1

Нестанлартные болты крепления колеса,
препятствующие его краже



Каталог LADA LARGUS 4601

08.12

159

КОЛПАК

350511





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8450000272





1

Колпак колеса

2





+

7700302762





1

Колпак колеса



Каталог LADA LARGUS 4601

08.12

160

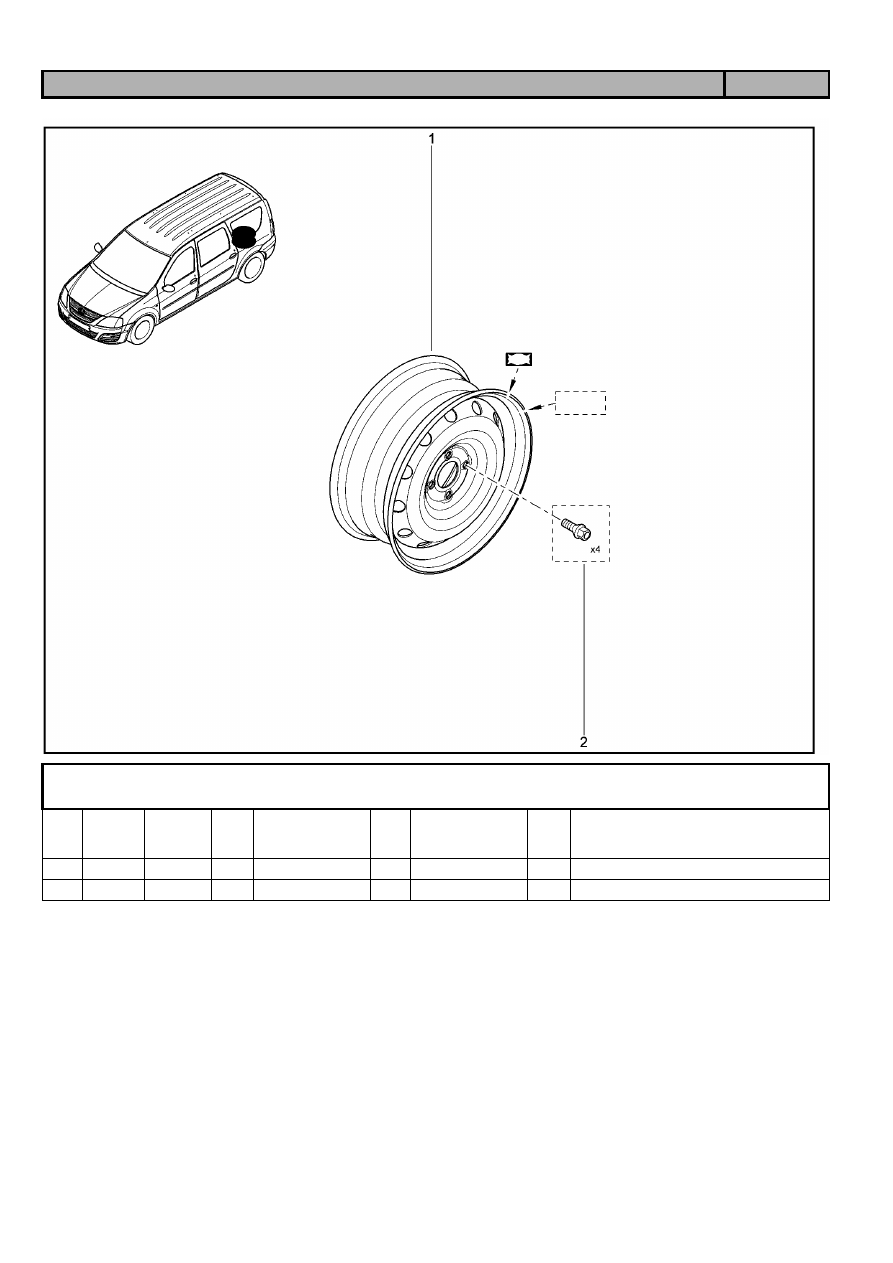

ДИСК КОЛЕСА (ЗАПАСКА)

351010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549385





1

Колесо

2





+

748105411R





1

Болты запасного колеса



Каталог LADA LARGUS 4601

08.12

161

ВЕНТЕЛЬ КОЛЕСА

352010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7700801863





1

Вентель колеса с пробкой



Каталог LADA LARGUS 4601

08.12

162

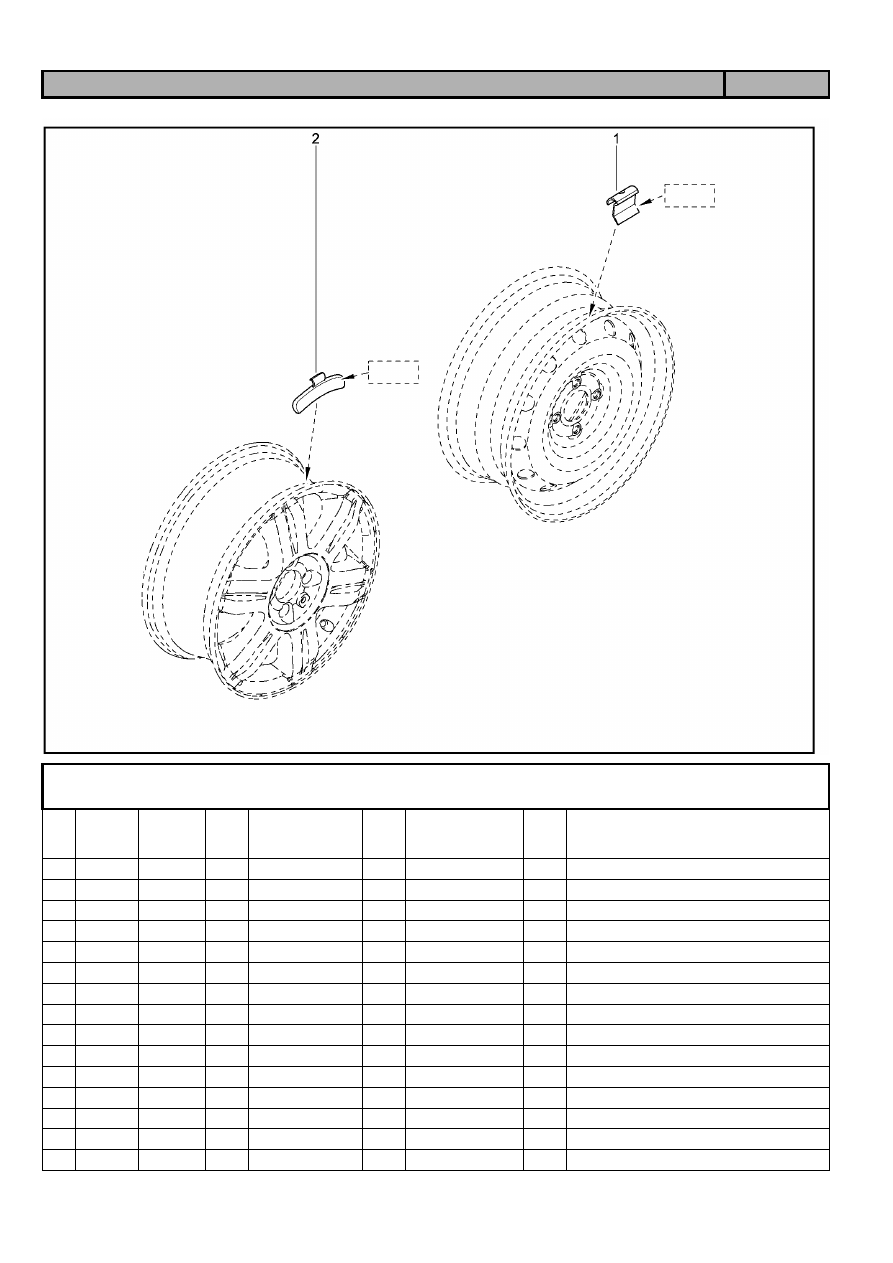

ГРУЗИК БАЛАНСИРОВОЧНЫЙ

352020





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

403212323R





1

Груз балансировочный стальной

1





+

7711237700





1

Груз балансировочный стальной

1





+

7711237701





1

Груз балансировочный стальной

1





+

7711237702





1

Груз балансировочный стальной

1





+

7711237703





1

Груз балансировочный стальной

1





+

7711237704





1

Груз балансировочный стальной

1





+

7711237705





1

Груз балансировочный стальной

1





+

7711237706





1

Груз балансировочный стальной

1





+

7711237707





1

Груз балансировочный стальной

1





+

7711237708





1

Груз балансировочный стальной

2





+

7711237709





1

Груз балансировочный стальной

2





+

7711237710





1

Груз балансировочный стальной

2





+

7711237711





1

Груз балансировочный стальной

2





+

7711237712





1

Груз балансировочный стальной

2





+

7711237713





1

Груз балансировочный стальной

Каталог LADA LARGUS 4601

08.12

163

ГРУЗИК БАЛАНСИРОВОЧНЫЙ

352020





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

2





+

7711237714





1

Груз балансировочный стальной

2





+

7711237715





1

Груз балансировочный стальной

2





+

7711237716





1

Груз балансировочный стальной

2





+

7711237717





1

Груз балансировочный стальной

2





+

7711237718





1

Груз балансировочный стальной



Каталог LADA LARGUS 4601

08.12

164

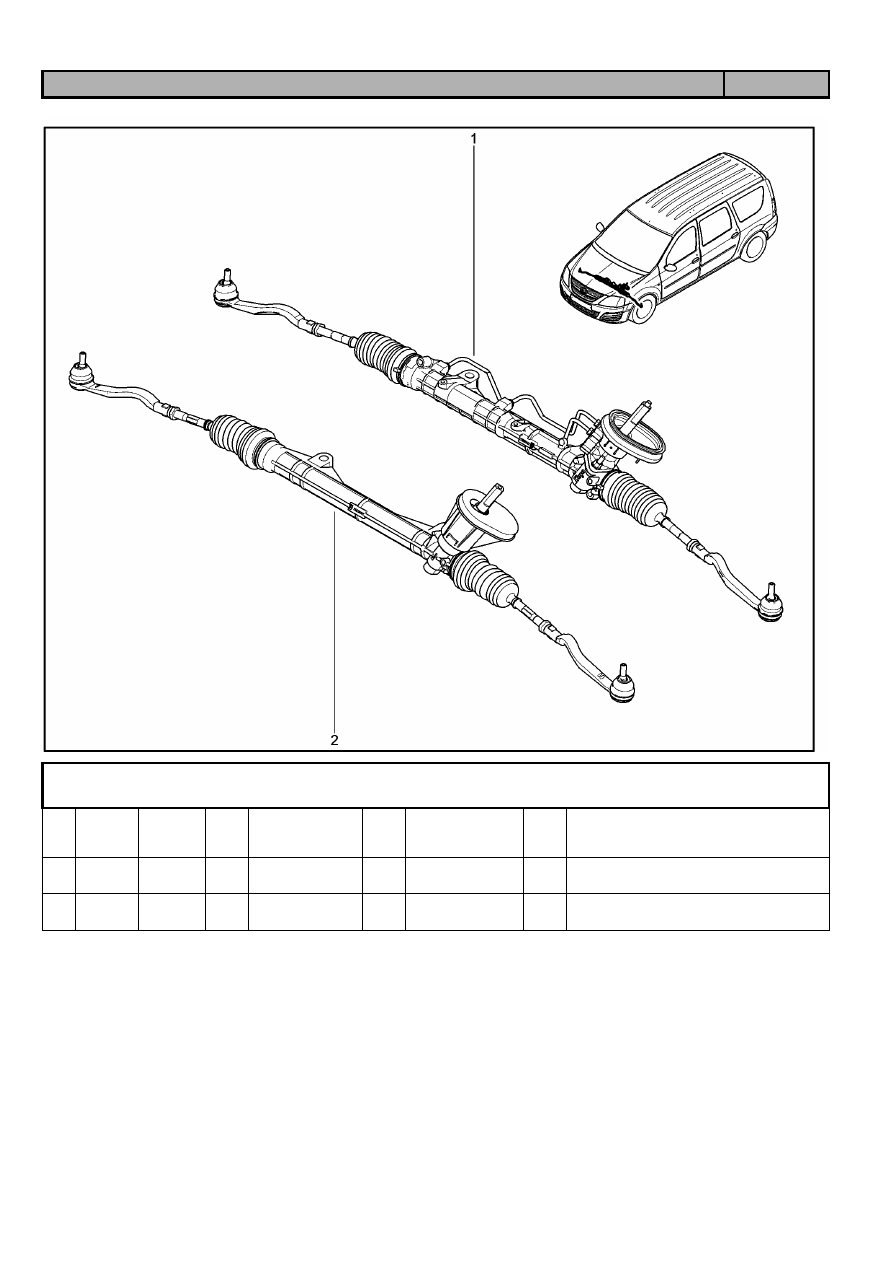

МЕХАНИЗМ РУЛЕВОЙ В СБОРЕ

360110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

490019371R



с ГУР

1

Механизм рулевой в сборес
гидроусилителем, левого руля

2





+

8200849701



без ГУР

1

Механизм рулевой в сборес
гидроусилителем, левого руля



Каталог LADA LARGUS 4601

08.12

165

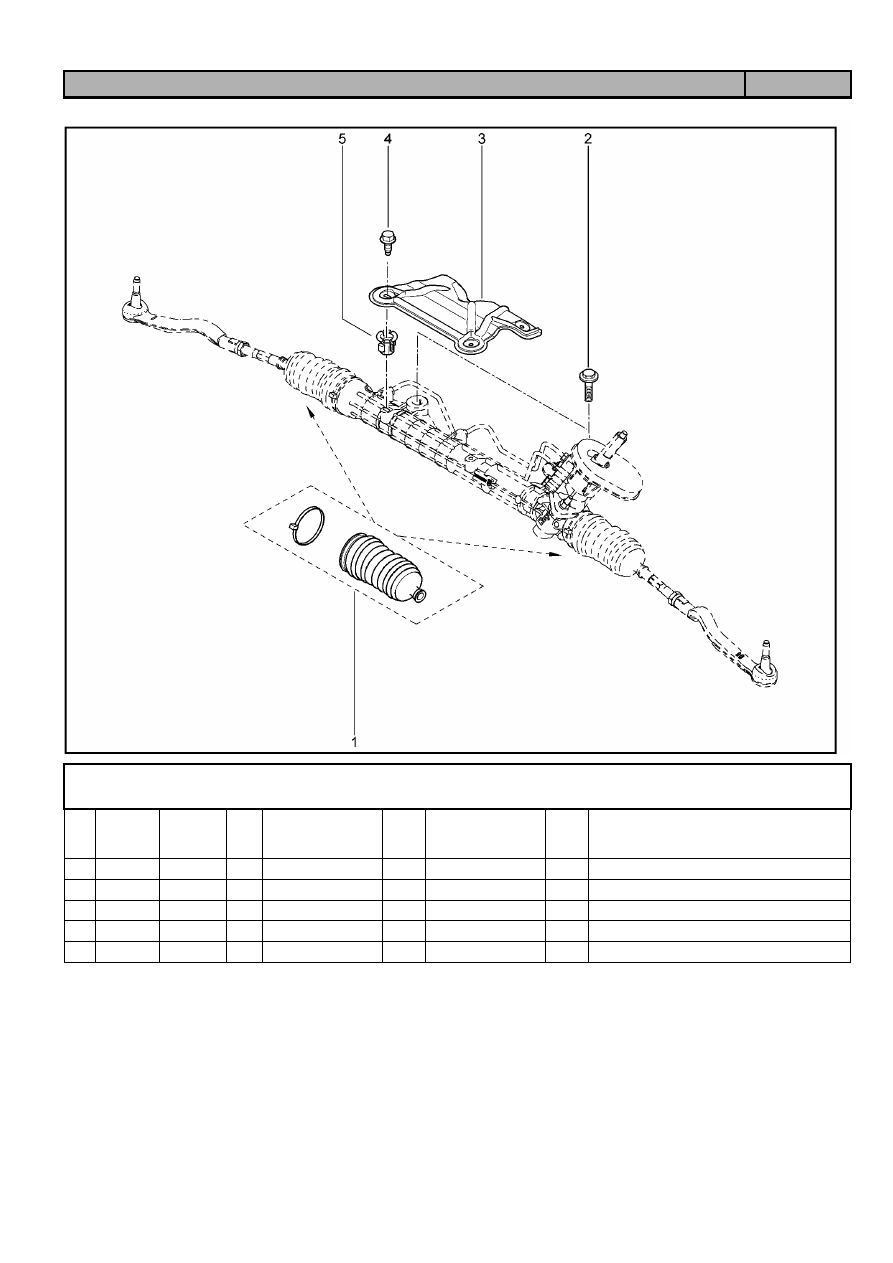

ЧЕХОЛ, ЭКРАН ТЕПЛОВОЙ

362010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

6001547607





1

Чехлы защитные

2





+

7703602196





1

Болт шестигранный с буртиком

3





+

6001548872





1

Термоэкран

4





+

7703002929





1

Болт шестигранный с буртиком

5





+

7703044165





1

Гайка накидная геликоидальная
