LADA LARGUS. Каталог деталей и сборочных единиц - часть 9

Каталог LADA LARGUS 4601

08.12

134

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ

217011





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

15





+

8200387054





1

Пружина

16





+

7700648234





1

Сухарь блокировки

17





+

7703067313





1

Штифт 5-20

18





+

7703067291





1

Штифт пружинный Е4-28

19





+

7703067009





1

Штифт пружинный Е4-28

20





+

7703067291





1

Штифт пружинный 7-28

21





+

7703067009





1

Штифт пружинный Е4-28

22





+

7703002748





1

Болт шестигранный с буртиком

23





+

7700872205





1

Втулка рычага механизма переключения
передач

24





+

349303162R





1

Тяга механизма переключения передач в
сборе

25





+

7700112818





1

Вилка выключения сцепления

26





+

7700875163





1

Втулка вилки сцепления

27





+

8200328305





1

Кольцо стопорное ал.17

28





+

8201048885





1

Комплект сальников

Каталог LADA LARGUS 4601

08.12

135

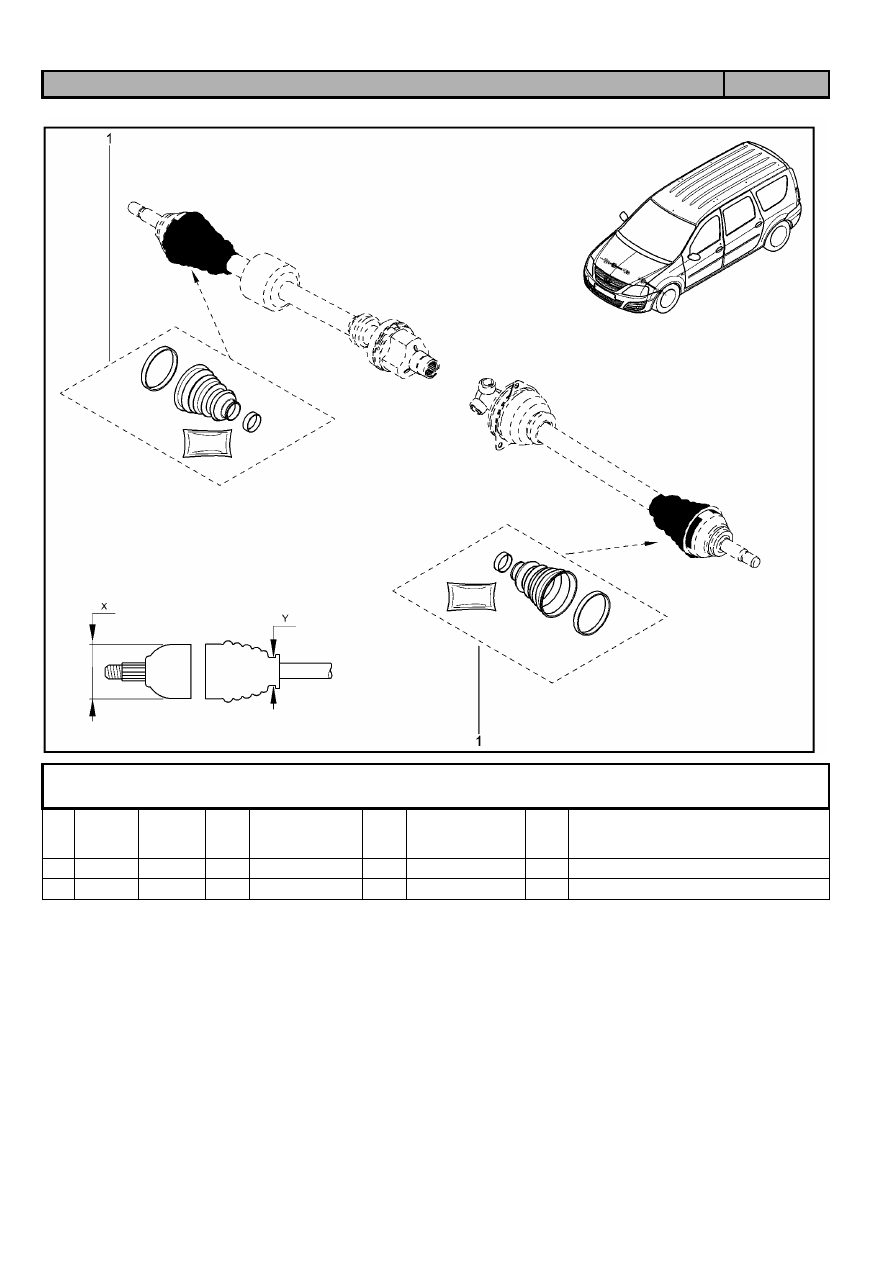

ПРИВОДА ШРУС

290110





KS015-41

KSOY5-42

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200499304





1

Привод переднего колеса, левый

1





+

8200863653





1

Привод переднего колеса, левый

2





+

391005598R





1

Привод переднего колеса, правый

2





+

8200499306





1

Привод переднего колеса, правый




Каталог LADA LARGUS 4601

08.12

136

ЧЕХОЛ НАРУЖНЫЙ

290410





KS015-41

KSOY5-42

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

6001550547





1

Чехол ШРУС в сборе

1





+

7701209242





1

Защитный чехол привода передних колес



Каталог LADA LARGUS 4601

08.12

137

СОСТАВЛЯЮЩИЕ ПРИВОДА

290510





KS015-41

KSOY5-42

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001550548





1

Комплект чехлов ШРУС

1





+

7701473830





1

Комплект чехлов ШРУС

2





+

6001550548





1

Чехол ШРУС в сборе

2





+

7701209255





1

Чехол ШРУС RC46TPE

3





+

397132963R





1

Чехол ШРУС привода передних колес

4





+

7703602226





1

Болт шестигранный с буртиком

5





+

397081145R





1

Стопорное кольцо трипода вала привода
колес

6





+

397201661R





1

Трехшиповник внутреннего шарнира
привода передних колес в сборестопорное
кольцо трипода вала привода колес

7





+

397081145R





1

Стопорное кольцо трипода вала привода
колес

8





+

397201661R





1

Трехшиповник внутреннего шарнира
привода передних колес в сборестопорное
кольцо трипода вала привода колес



Каталог LADA LARGUS 4601

08.12

138

ПОДРАМНИК

310110





KS015-41

KSOY5-42

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

544016835R





1

Подрамник передний в сборе

2





+

7703602248





1

Болт шестигранный с буртиком М

3





+

7703602248





1

Болт шестигранный с буртиком М

4





+

7703602210





1

Болт шестигранный с буртиком М

5





+

7703602210





1

Болт шестигранный с буртиком М



Каталог LADA LARGUS 4601

08.12

139

РЫЧАГИ ПЕРЕДНЕЙ ПОДВЕСКИ

310210





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

545011362R





1

Рычаг передней подвески в сборе, левый

2





+

545004269R





1

Рычаг передней подвески в сборе, правый

3





+

7703102041





1

Болт шестигранный с буртиком

4





+

7703034248





1

Шестигранная гайка самоконтрящаяся с
буртиком

5





+

7703102041





1

Болт шестигранный с буртиком М

6





+

7703002735





1

Болт шестигранный с буртиком М

7





+

7703034221





1

Шестигранная гайка самоконтрящаяся с
буртиком

8





+

6001547892





1

Растяжка передней подвески правая

9





+

6001547891





1

Растяжка передней подвески левая

10





+

7703032158





1

Шайба плоская 12х22

11





+

7703602211





1

Гайка шестигранная М12х1,75 1

12





+

7703602211





1

Болт шестигранный с буртиком

13





+

7700757688





1

Упорная шайба



Каталог LADA LARGUS 4601

08.12

140

ПРУЖИНЫ ПЕРЕДНИЕ

310213





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549183



с ГУР с подушкой

безопасности

пассажира

1

Пружина передней подвески

1





+

6001549184



с кондиционером

1

Пружина передней подвески

1





+

6001549185



без АБС, без

подушки

безопасности

пассажира

1

Пружина передней подвески

1





+

6001549186





1

Пружина передней подвески

1





+

6001549188





1

Пружина передней подвески

2





+

6001549183



с ГУР с подушкой

безопасности

пассажира

1

Пружина передней подвески

2





+

6001549184



с кондиционером

1

Пружина передней подвески

2





+

6001549185



без подушки

безопасности

пассажира

1

Пружина передней подвески

Каталог LADA LARGUS 4601

08.12

141

ПРУЖИНЫ ПЕРЕДНИЕ

310213





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

2





+

6001549186





1

Пружина передней подвески

2





+

6001549188





1

Пружина передней подвески

3





+

540686506R





1

Защитный чехол пружины передней
подвески




Каталог LADA LARGUS 4601

08.12

142

ОПОРА ЩАРОВАЯ

313010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

401604793R





1

Шаровой палец рычага передней подвески




Каталог LADA LARGUS 4601

08.12

143

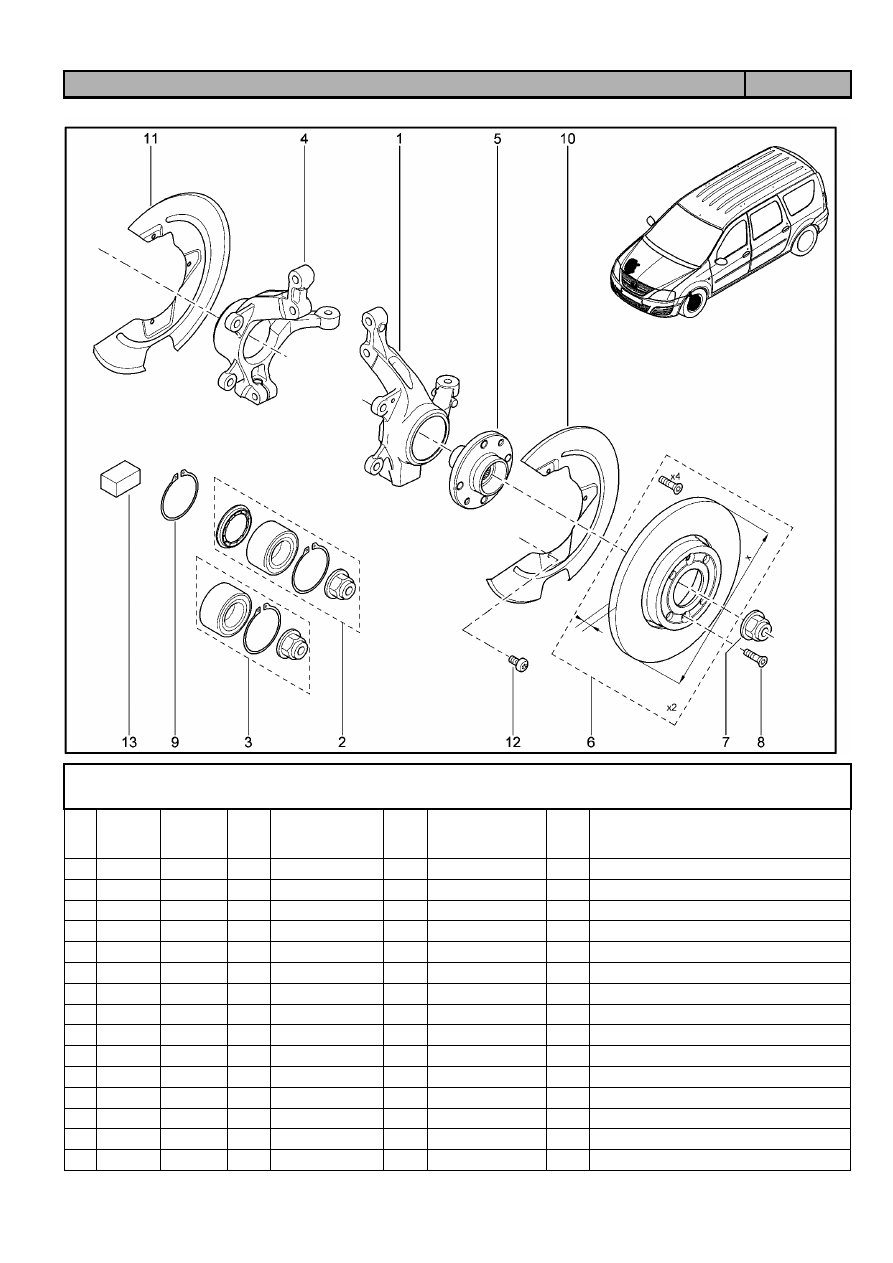

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА

314010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549731



без АБС

1

Кулак поворотный левый

1





+

6001549732



с АБС

1

Кулак поворотный левый

1





+

8200898647



без АБС

1

Кулак поворотный левый

1





+

8200898654



с АБС

1

Кулак поворотный левый

2





+

7701207677



с АБС

1

Комплект подшипника ступицы колеса

3





+

6001547696



без АБС

1

Комплект подшипника ступицы колеса

4





+

6001549733



без АБС

1

Кулак поворотный правый

4





+

6001549734



с АБС

1

Кулак поворотный передний правый

4





+

8200898649



без АБС

1

Кулак поворотный правый

4





+

8200898655



с АБС

1

Кулак поворотный правый

5





+

402027463R





1

Ступица

6





+

7701206339





1

Диски переднего тормоза, комплект

6





+

7701207795



с АБС

1

Диски переднего тормоза, комплект

7





+

8200964237





1

Гайка крепления ступицы

8





+

7703004176





1

Болт с потайной головкой

Каталог LADA LARGUS 4601

08.12

144

СТУПИЦА ПЕРЕДНЕГО КОЛЕСА

314010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

9





+

8200121519





1

Кольцо стопорное

10





+

6001549101





1

Кожух защитный переднего тормоза левый

11





+

6001549102





1

Кожух защитный переднего тормоза
правый

12





+

7703008257





1

Винтс полукруглой головкой

13





+

8200827836



без АБС

1

Защитная заглушка подшипника (поролон)



Каталог LADA LARGUS 4601

08.12

145

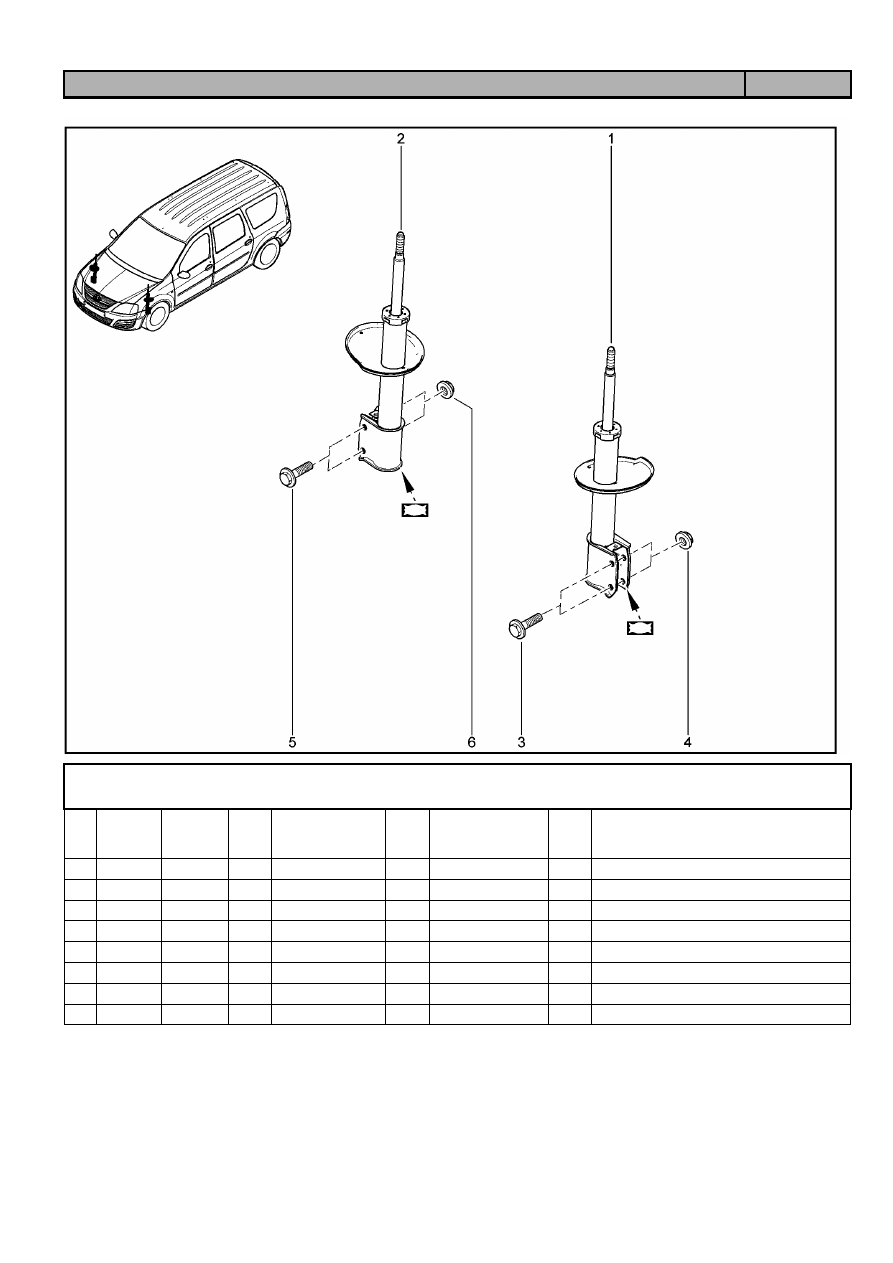

АМОРТИЗАТОР ПЕРЕДИЙ

320110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

543024989R





1

Амортизатор передней подвески

1





+

543027245R





1

Амортизатор передней подвески

2





+

543024989R





1

Амортизатор передней подвес

2





+

543027245R





1

Амортизатор передней подвески

3





+

7703002731





1

Болт шестигранный с буртиком

4





+

7703034248





1

Гайка самоконтрящаяся с буртиком

5





+

7703002731





1

Болт шестигранный с буртиком

6





+

7703034248





1

Гайка самоконтрящаяся с буртиком



Каталог LADA LARGUS 4601

08.12

146

ОПОРА ПЕРЕДНЕЙ СТОЙКИ

320210





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200651172





1

Шайба упорная

2





+

8200651172





1

Шайба упорная

3





+

6001547499





1

Стойка передней подвески

4





+

6001547499





1

Стойка передней подвески

5





+

8200808455





1

Чашка пружины верхняя

6





+

8200808455





1

Чашка пружины верхняя

7





+

7703034268





1

Гайка шестигранная с буртиком

8





+

7703034268





1

Гайка шестигранная с буртиком

9





+

8200876298





1

Чашка верхняя крепления передней стойки

10





+

8200876298





1

Чашка верхняя крепления передней стойки

11





+

6001550754





1

Втулка

12





+

6001549290





1

Буфер хода сжатия

13





+

6001549290





1

Буфер хода сжатия

14





+

543А06915R





1

Упор-ограничитель, комплект



Каталог LADA LARGUS 4601

08.12

147

СТАБИЛИЗАТОР ПЕРЕДНИЙ

321010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549309





1

Штанга стабилизатора поперечной
устойчивости, п/подвеска

1





+

6001549310





1

Штанга стабилизатора поперечной
устойчивости

2





+

6001547138





1

Стойка переднего стабилизатора
поперечной устойчивости

3





+

6001550553





1

Кронштейн стабилизатора поперечной
устойчивасти

4





+

6001547140





1

Подушка штанги стабилизатора
поперечной устойчивости

4





+

6001549311





1

Подушка штанги стабилизатора
поперечной устойчивости

5





+

7703034237





1

Низкая шестигранная гайка
самоконтрящаяся

6





+

7707033001





1

Гайка шестигранная с фланцем



Каталог LADA LARGUS 4601

08.12

148

СУППОРТ

324012





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701207958



с АБС

1

Cуппорт тормоза ПЛ

1





+

7701499301



с АБС

1

Cуппорт тормоза

2





+

7701207959



с АБС

1

Суппорт переднего тормоза

2





+

7701499302



с АБС

1

Суппорт тормоза

3





+

7701051906



с АБС

1

Направляющая колодок тормоза переднего
левого

4





+

7701051905



с АБС

1

Направляющая колодок тормоза переднего
правого

5





+

410602192R





1

Комплект тормозных колодок передних

6





+

7701207961



с АБС

1

Ремкомплект для переднего суппарта

7





+

7701201806



с АБС

1

Рементный комплект

8





+

7701071172



с АБС

1

Клапан переднего тормозного цилиндра

9





+

7701020243





1

Болт крепления

10





+

7703101617





1

Болт шестигранный М1

11





+

410271417R





1

Скоба пружинная передних тормозных
колодок



Каталог LADA LARGUS 4601

08.12

149

СУППОРТ

324013





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7701208332





1

Суппорт тормоза

1





+

7711368116





1

Тормоз в сборе

2





+

7701208333





1

Суппорт тормоза

2





+

7711368117





1

Тормоз в сборе

3





+

7701059704





1

Направляющая колодок тормоза

4





+

7701059704





1

Направляющая колодок тормоза

5





+

410608481R





1

Комплект тормозных колодок передних

6





+

7701208339





1

Комплект болтов, суппорт тормоза

7





+

7701208338





1

Ремонтный комплект для суппорта
переднего тормоза

8





+

7701052561





1

Клапан прокачки переднего тормозного
цилиндра

9





+

7703101617





1

Болт шестигранный М1

10





+

440832032R





1

Скоба пружинная тормозной колодки
передней
