LADA LARGUS. Каталог деталей и сборочных единиц - часть 8

Каталог LADA LARGUS 4601

08.12

118

КАРТЕР КПП

212010





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7701477504





1

Картер КП

1





+

7701478630





1

Кртер механической КП, в сборе

2





+

313811463R





1

Сапун

3





+

7701476755





1

Сапун

4





+

8200201381





1

Шайба уплотнительная пробки
маслозаливного обверстия КП

5





+

7703075180





1

Пробка М18х150

6





+

8200117602





1

Уплотнительное кольцо

7





+

8200297214





1

Крышка задняя коробки передач

8





+

7703101443





1

Болт с шестигранной головкой М8

9





+

7703002458





1

Болт крепления М8х125-40

10





+

7705010121





1

Втулка установочная

11





+

8200209496





1

Выключатель света заднего хода

12





+

321079831R





1

Лоток подачи масла, КП

13





+

8201048885





1

Набор втулок подшипников

Каталог LADA LARGUS 4601

08.12

119

КАРТЕР КПП

212011





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549011





1

Картер коробки передач

2





+

313811463R





1

Сапун

3





+

8201048885





1

Комплект сальников

4





+

8200201381





1

Шайба уплотнительная пробки
маслозаливного отверстия каробки передач

5





+

7703075180





1

Пробка М18х150

6





+

8200117602





1

Уплотнительное кольцо

7





+

8200297214





1

Крышка задняя коробки передач

8





+

7703101443





1

Болт с шестигранной головкой М8

9





+

7703602292





1

Болт с шестигранной головкой

10





+

7705010121





1

Втулка установочная

11





+

8200209496





1

Выключатель света заднего хода

12





+

321079831R





1

Лоток подачи масла, коробки передач

13





+

7701476755





1

Сапун

14





+

7705030130





1

Переходник

Каталог LADA LARGUS 4601

08.12

120

КАРТЕР КПП

212011





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

15





+

6001546085





1

Кронштейн оболочки троса привода
сцепления

16





+

7703033148





1

Гайка шестигранная с буртиком М

17





+

7703002954





1

Болт шестигранный с буртиком

18





+

7703079164





1

Клипса крепления



Каталог LADA LARGUS 4601

08.12

121

КАРТЕР СЦЕПЛЕНИЯ

213010





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7701477503





1

Картер сцепления в сборе

2





+

7701478631





1

Рабочий цилиндр гидропривода сцепления

3





+

306200650R





1

Болт шестигранный с буртиком

4





+

7703002751





1

Пробка М16х150 4-8 s

5





+

7703062062





1

Уплотнительное кольцо 16

6





+

7700688654





1

Магнит

7





+

7705010130





1

Втулка установочная

8





+

7703033148





1

Гайка шестигранная с буртиком М

9





+

7703027524





1

Шпилька М10х150-78 1

10





+

7703027524





1

Шпилька М10х150-78

11





+

7703002697





1

Болт шестигранный с буртиком

12





+

8200449303





1

Кронштейн (наконечник троса)

13





+

8200830421





1

Болт крепления, трос привода

14





+

7705010087





1

Втулка 10,4х13

15





+

7703002721





1

Болт шестигранный с буртиком и шайбой



Каталог LADA LARGUS 4601

08.12

122

КАРТЕР СЦЕПЛЕНИЯ

213011





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001549231





1

Картер сцепления

2





+

8200039656





1

Передний подшипник С2

3





+

7703062062





1

Уплотнительное кольцо 16

4





+

7703075347





1

Пробка М16х150 4-8 s

5





+

7700688654





1

Магнит

6





+

7700108084





1

Чехол

7





+

7705010130





1

Втулка установочная

8





+

7705010087





1

Втулка 10,4х13

9





+

7703033148





1

Гайка шестигранная с буртиком М

10





+

7703027524





1

Шпилька М10х150-78 1





Каталог LADA LARGUS 4601

08.12

123

ВАЛ ПЕРВИЧНЫЙ КПП

214010





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200107848





1

Вал первичный коробки передач

1





+

8200988274





1

Вал первичный

2





+

8200299285





1

Стопорное кольцо

3







8200471327







Шариковый подшипник

4





+

7700110614





1

Шайба упорная С2

5





+

323183585R





1

Втулка шестерни

6





+

8200611295





1

Шестерня пятой передачи

6





+

8200611297





1

Шестерня пятой передачи

6





+

8200611303





1

Шестерня пятой передачи

7





+

8200142677





1

Подшипника первичного вала передний

8





+

7701478088





1

Задний тормоз

9





+

8200576507





1

Блокирующее кольцо синхронизатора

10





+

8200532696





1

Шайба стопорная

11





+

8200776177





1

Гайка крепления первичного вала



Каталог LADA LARGUS 4601

08.12

124

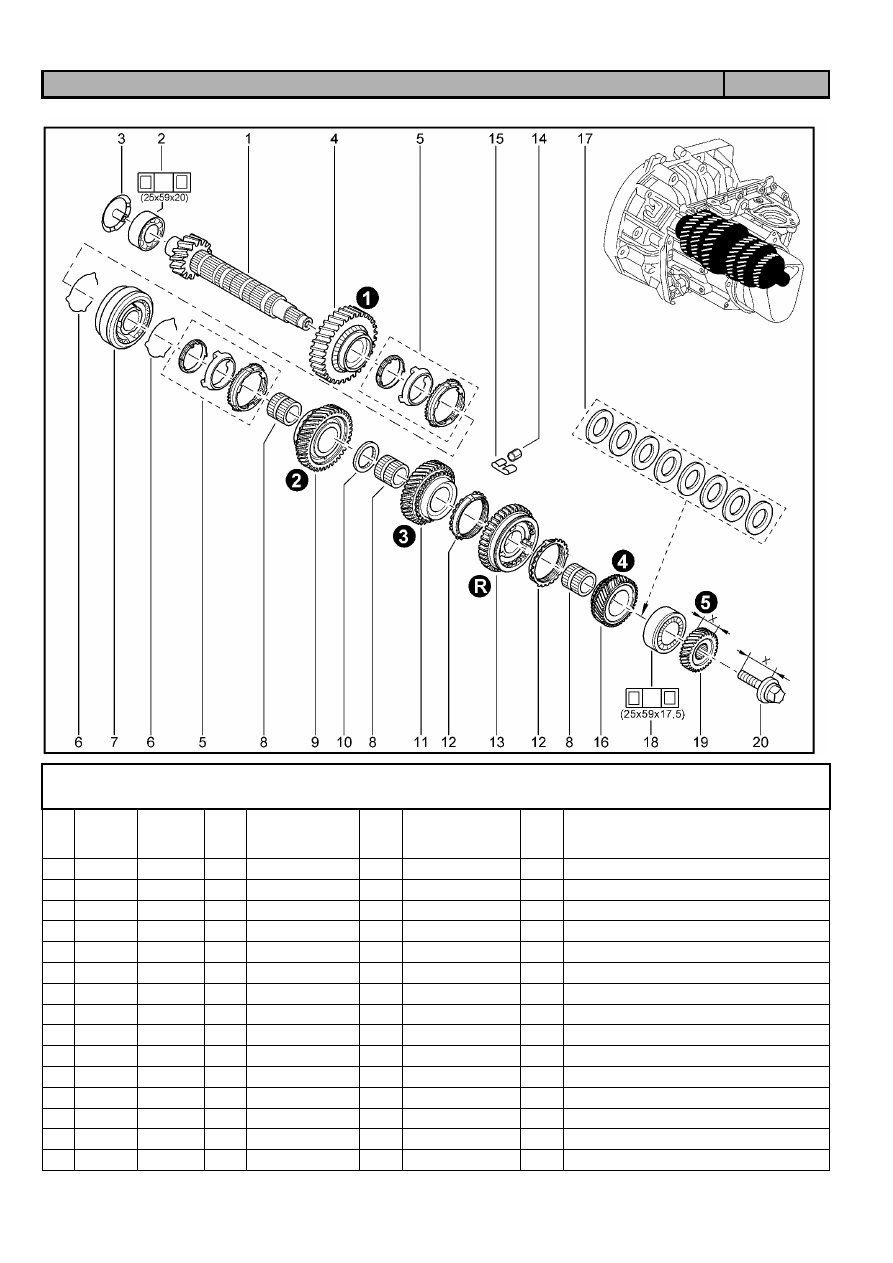

ВАЛ ВТОРИЧНЫЙ КПП

214011





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8200654088





1

Вал вторичный

1





+

8200654091





1

Вал вторичный

1





+

8200948923





1

Вал вторичный

2





+

8200108885





1

Подшипник роликовый конический

3





+

8200117154





1

Маслоотражатель

4





+

8200641094





1

Шестерня первой передачи в сборе

5





+

326190209R





1

Комплект колец, муфты синхронизатора

6





+

7700116330





1

Пружина синхронизатора

7





+

326005387R





1

Муфта скользящая 1,2 передачи

8





+

322623335R





1

Втулка шестерни

9





+

8200641095





1

Шестерня второй передачи в сборе

10





+

331А13736R





1

Стопорная зубчатая шайба

11





+

7700869097





1

Шестерня третьей передачи

11





+

7701715369





1

Шестерня третьей передачи

12





+

8200302435





1

Блокирующее кольцо синхронизатора

Каталог LADA LARGUS 4601

08.12

125

ВАЛ ВТОРИЧНЫЙ КПП

214011





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

13





+

7701717352





1

Ступица муфты скольжения
синхронизатора

14





+

7700737092





1

Пружина синхрогизатора

15





+

8200117217





1

Ролик синхронизатора

16





+

7700115782





1

Шестерня четвертой передачи

16





+

7701715364





1

Шестерня четвертой передачи

17





+

7701474784





1

Комплект регулировочных шайб

18





+

8200115697





1

Подшипник конический

19





+

8200607978





1

Фиксированная шестерня пятой передачи

19





+

8200607983





1

Фиксированная шестерня пятой передачи

19





+

8200608035





1

Фиксированная шестерня пятой передачи

20





+

8200110072





1

Болт заднего конца вторичного вала

21





+

326061518R





1

Комплект для ремонта КПП 1-ой

21





+

326063197R





1

Комплект для ремонта КПП 1-ой



Каталог LADA LARGUS 4601

08.12

126

ВАЛ ПЕРВИЧНЫЙ КПП

214015





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200939803





1

Вал первичный коробки передач

2





+

8200299285





1

Стопорное кольцо

3





+

8200471327





1

Шариковый подшипник

4





+

7700110614





1

Шайба упорная С2

5





+

323183585R





1

Втулка шестерни

6





+

8200611299





1

Шестерня пятой передачи

7





+

8200039656





1

Передний подшипник С2

8





+

7701478088





1

Задний тормоз

9





+

8200576507





1

Блокирующее кольцо синхронизатора

10





+

8200532696





1

Шайба стопорная

11





+

8200776177





1

Гайка крепления первичного вала



Каталог LADA LARGUS 4601

08.12

127

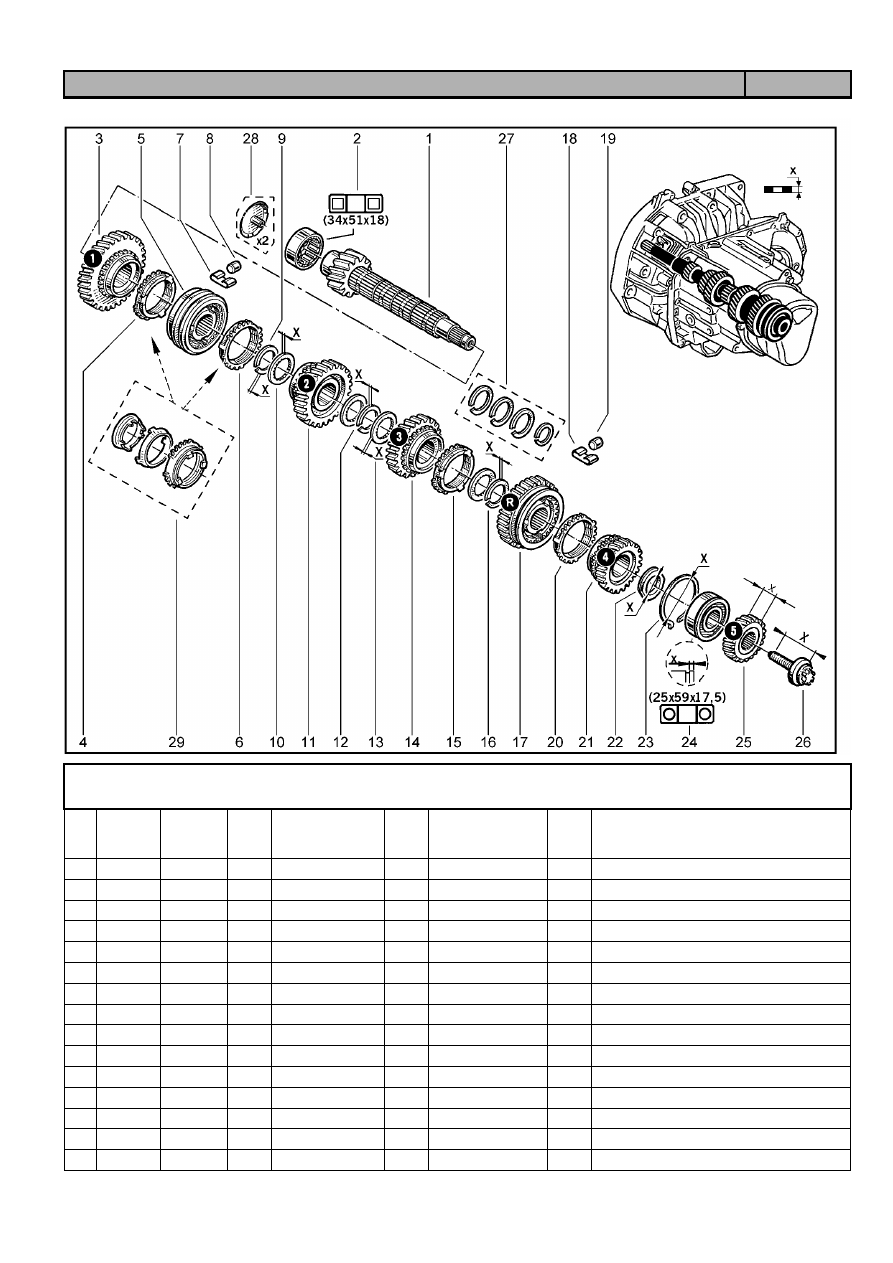

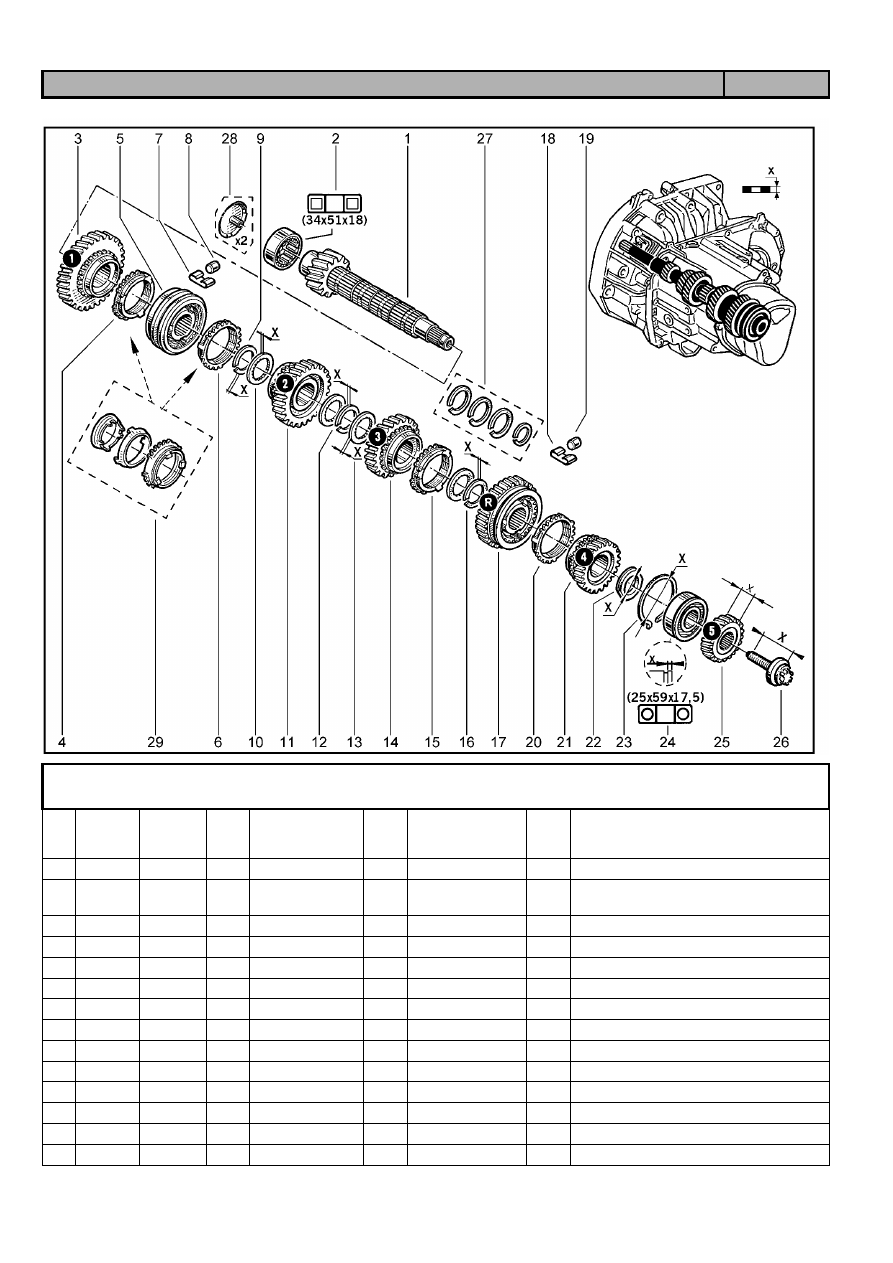

ВАЛ ВТОРИЧНЫЙ КПП

214016





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7700112241





1

Вал вторичный

2





+

7703090323





1

Подшипник CY 34х51х17

3





+

8200109530





1

Шестерня первой передачи

4





+

8200302435





1

Блокирующее кольцо синхронизатора

5





+

7701667030





1

Муфта синхронизатора ½ передач в сборе

6





+

8200302435





1

Блокирующее колльцо синхронизатора

7





+

7700737092





1

Пружина синхронизатора

8





+

8200117217





1

Ролик синхронизатора

9





+

7703066376





1

Стопорное кольцо Ø 32

10





+

8200199604





1

Шайба

11





+

8200199604





1

Шестерня второй передачи

12





+

7703066376





1

Стопорное кольцо Ø 32

13





+

8200199604





1

Шайба

14





+

8200639270





1

Шестерня третей передачи

15





+

8200302435





1

Блокирующее кольцо синхронизатора

Каталог LADA LARGUS 4601

08.12

128

ВАЛ ВТОРИЧНЫЙ КПП

214016





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

16





+

7703066376





1

Стопорное кольцо Ø 32

17





+

7701717112





1

Ступица муфты скольжения
синхронизатора

18





+

7700737092





1

Пружина синхронизатора

19





+

8200117217





1

Ролик синхронизатора

20





+

8200302435





1

Блокирующее кольцо синхрогизатора

21





+

8200916114





1

Шестерня четвертой передачи

22





+

7700115628





1

Шайба упорная

23





+

8200299285





1

Стопорное кольцо

24





+

8200471327





1

Шариковый подшипник

25





+

8200607980





1

Фиксированная шестерня пятой передачи

26





+

8200110072





1

Болт заднего конца вторичного вала

27





+

7701462576





1

Стопорное кольцо

28





+

7701474862





1

Маслоотражатель

29





+

7701474771





1

Кольцо синхронизатора первой передачи



Каталог LADA LARGUS 4601

08.12

129

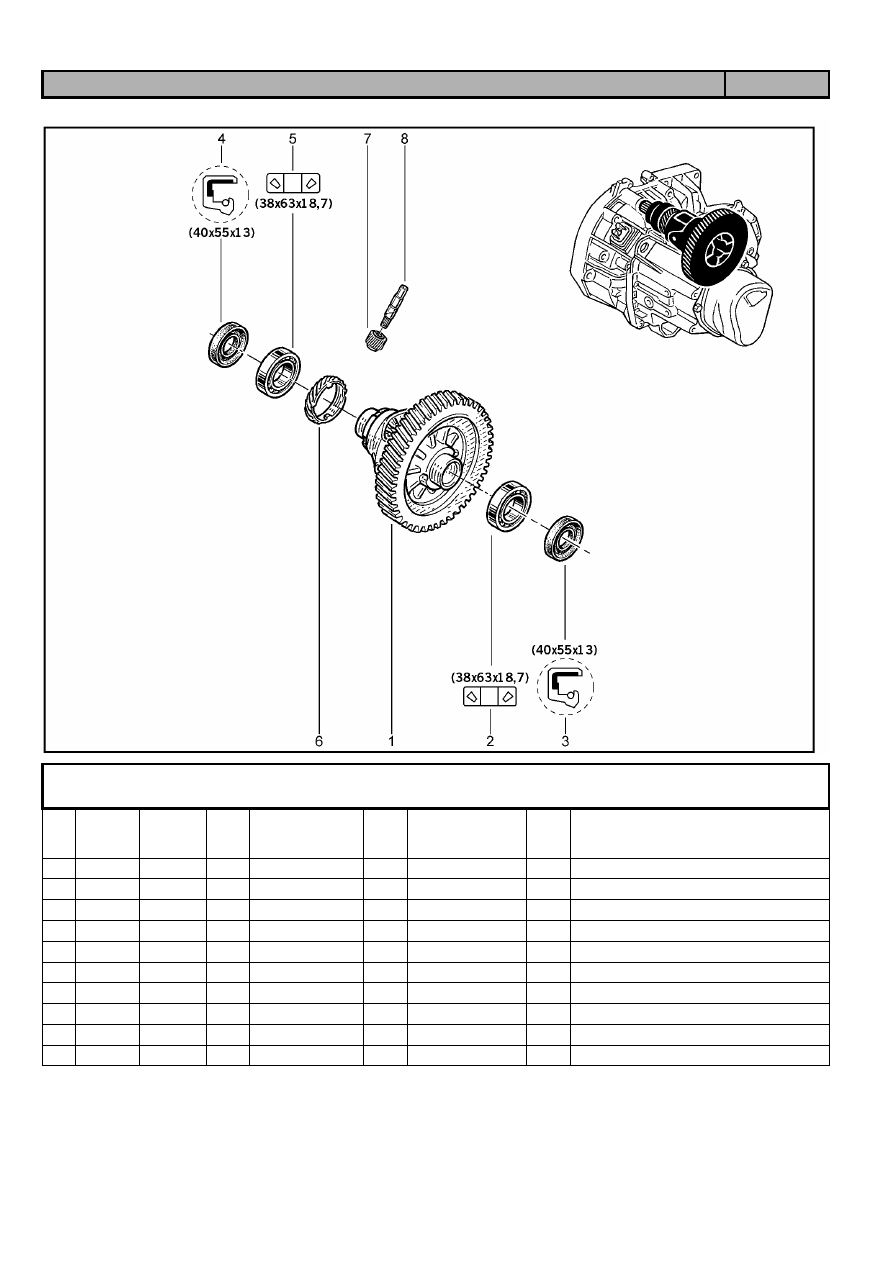

ДИФФЕРЕНЦИАЛ

216011





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701716641





1

Коробка дифференциала в сборе

2





+

7703053561





1

Шайба 100

3





+

8200051660





1

Регулировочная шайба

4





+

7703090549





1

Роликовый подшипник

5





+

8200295081





1

Стопорное кольцо 68

6





+

7703090436





1

Шариковый подшипник 40х6

7





+

8200295082





1

Стопорное кольцо

8





+

8200068744





1

Сальник

9





+

7703065128





1

Уплотнительное кольцо 22,5х28,5-3

10





+

8200674127





1

Шестерня вала привода спидометра

11





+

8200674136





1

Шестерня привода спидометра

12





+

8200674121





1

Вал привода спидометра




Каталог LADA LARGUS 4601

08.12

130

ДИФФЕРЕНЦИАЛ

216110





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

7701769544





1

Корпус дифференциала в сборе

1





+

7701769556





1

Корпус дифференциала в сборе

1





+

7701769558





1

Корпус дифференциала в сборе

2





+

8200073120





1

Подшипник RLCNQ38х63х1

3





+

8200884113





1

Сальник фланца дифференциала

4





+

8200884113





1

Сальник фланца дифференциала

5





+

8200073120





1

Подшипник RLCNQ38х63х1

6





+

8200699786





1

Ведущая шестерня привода спидометра

7





+

8200674136





1

Шестерня привода спидометра

8





+

8200674121





1

Вал привода спидометра





Каталог LADA LARGUS 4601

08.12

131

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ

217010





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8201019539





1

Вал переключения передач в сборе

2





+

8201013302





1

Рычаг блокировки передачи заднего хода с
пружиной возвратной в сборе

3





+

8201282175





1

Шток 1-ой и 2-ой передачи с вилкой в сб.

4





+

8201282899





1

Шток 3-ей и 4-ой передачи с вилкой в сб

5





+

8201282900





1

Шток 1-ой и 2-ой передачи с вилкой в сб

6





+

7703067313





1

Штифт 5ой передачи с вилкой в сб

7





+

8200564192





1

Втулка направляющая

8





+

8200564192





1

Втулка направляющая

9





+

7703002748





1

Болт шестигранный с буртиком

10





+

7700648234





1

Сухарь блокировки

11





+

7703067324





1

Штифт пружинный Е5-32

12





+

7703067324





1

Штифт пружинный Е5-32

13





+

8200385828





1

Ось заднего хода

14





+

8200073109





1

Фиксатор оси шестерни заднего хода

Каталог LADA LARGUS 4601

08.12

132

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ

217010





KSOY5-42

RSOY5-42









№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

15





+

8200144334





1

Фиксатор механизма переключения
пекредач

16





+

328А07290R





1

Фиксатор штока вилки переключения
передач

17





+

7703020025





1

Болт

18





+

8201048885





1

Комплект сальников




Каталог LADA LARGUS 4601

08.12

133

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ

217011





KS015-41

RS015-41

FS015-40

FS015-41





№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость

Кол.

Наименование

1





+

8200890823





1

Рычаг в сборе механизма выбора передач

2





+

8200050478





1

Рычаг переключения передач

3





+

8200840587





1

Чехол тяги механизма переключения
передач

4





+

7701476415





1

Комплект рычага блокировки передач

5





+

7703065190





1

Сальник 39-45х3

6





+

7703087077





1

Уплотнение 16х22,8х4,8

7





+

8200425097





1

Шток с вилкой в сборе (1/2 передача)

8





+

8200425103





1

Шток с вилкой в сборе (3/4 передача)

9





+

8200641839





1

Шток с вилкой в сборе (5-я переда)

10





+

8200313126





1

Шестернязаднего хода в сборе

11





+

8200073109





1

Фиксатор оси шестерни заднего хода

12





+

7703067324





1

Штифт пружинный Е5-32

13





+

7703067324





1

Штифт пружинный Е5-32

14





+

7703090215





1

Шарик 7,938
