LADA LARGUS. Каталог деталей и сборочных единиц - часть 13

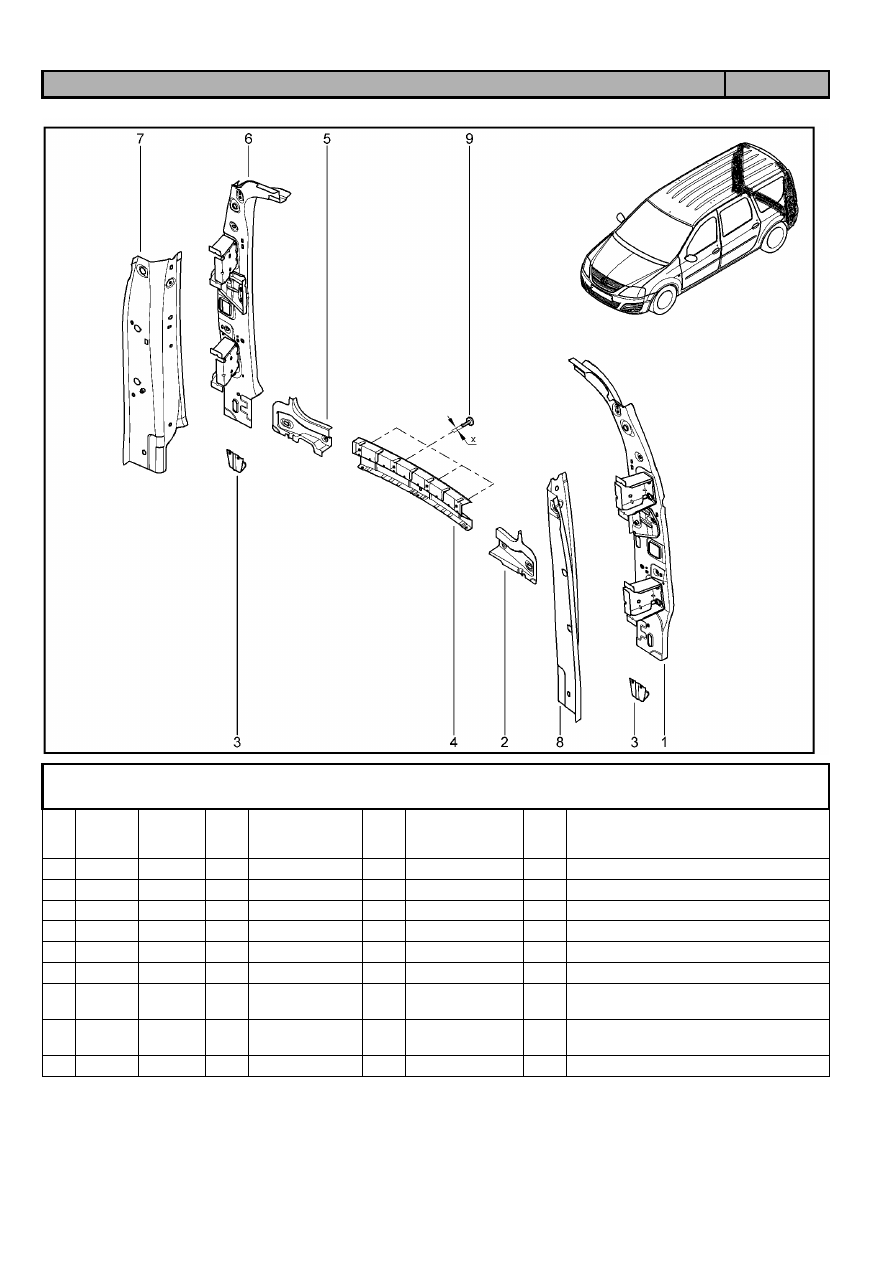

Каталог LADA LARGUS 4601

08.12

198

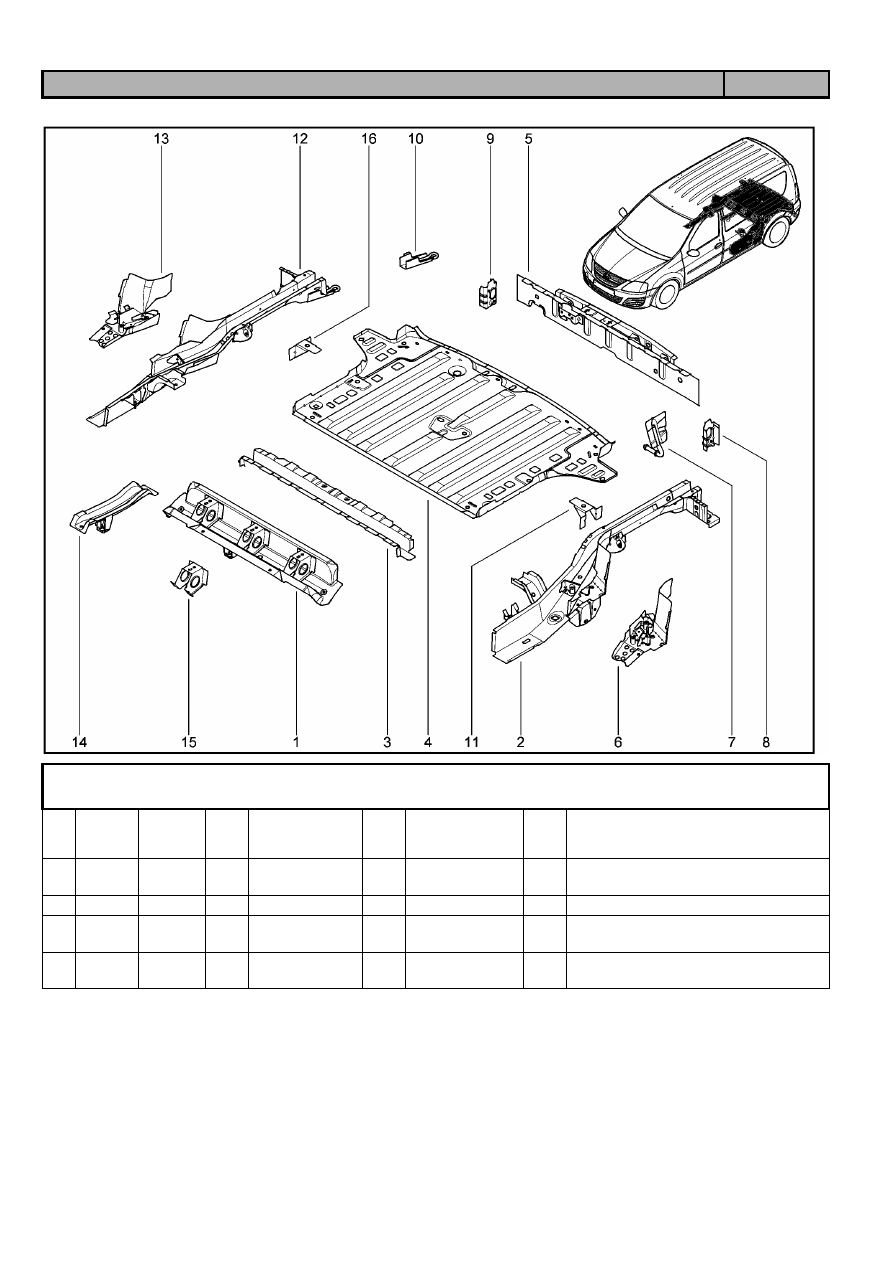

ЭЛЕМЕНТЫ НИЖНИЕ ЗАДНИЕ

414010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

756503068R





1

Ередняя поперечина задней секции пола

2





+

6001548778





1

Передняя панель пола заднего в сборе

3





+

6001548779





1

Рама пола заднего в сборе

4





+

6001548794





1

Боковая панель пола заднего, съемная левая

5





+

6001548796





1

Фланец боковой панели пола заднего, левый

6





+

6001548780





1

Центральная поперечина пола заднего в
сборе

7





+

6001548795





1

Боковая панель пола заднего, съемная
правая

8





+

6001548798





1

Фланец боковой панели пола заднего,
правый

9





+

7703008162





1

Большой болт с полукруглой головкой

10







7703008207







Болт крепления кронштейна крепления
груза в багажнике

11







6001549491







Кронштейн пола заднего




Каталог LADA LARGUS 4601

08.12

199

ЭЛЕМЕНТЫ НИЖНИЕ БАГАЖНИКА

414110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548781





1

Центральная поперечина пола заднего в
сборе

2





+

8201034220





1

Лонжерон задний в сборе

3





+

6001548782





1

Задняя поперечина задней секции пола

4





+

6001548783





1

Задняя панель пола заднего

5





+

6001548784





1

Панель задка, подсборка

6





+

6001548785





1

Боковая поперечина лонжерона заднего, в
сборе

7





+

745613938R





1

Кронштейн выпускного патрубка в сборе,
задняя часть кузова

8





+

6001548788





1

Боковая накладка левая панели задка

9





+

6001548789





1

Боковая накладка правая панели задка

10





+

6001548790





1

Буксировочное кольцо в сборе

11





+

6001548791





1

Кронштейн сидений 3-го ряда, левый в
сборе

12





+

8201034230





1

Лонжерон задний в сборе

Каталог LADA LARGUS 4601

08.12

200

ЭЛЕМЕНТЫ НИЖНИЕ БАГАЖНИКА

414110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

13





+

6001548786





1

Боковая поперечина лонжерона заднего, в
сборе

14





+

6001548792





1

Поперечина топливного бака

15





+

6001549484





1

Кронштейн крепления сидений 3-го ряда, в
сборе

16





+

6001548791





1

Кронштейн сидений 3-го ряда, левый в
сборе



Каталог LADA LARGUS 4601

08.12

201

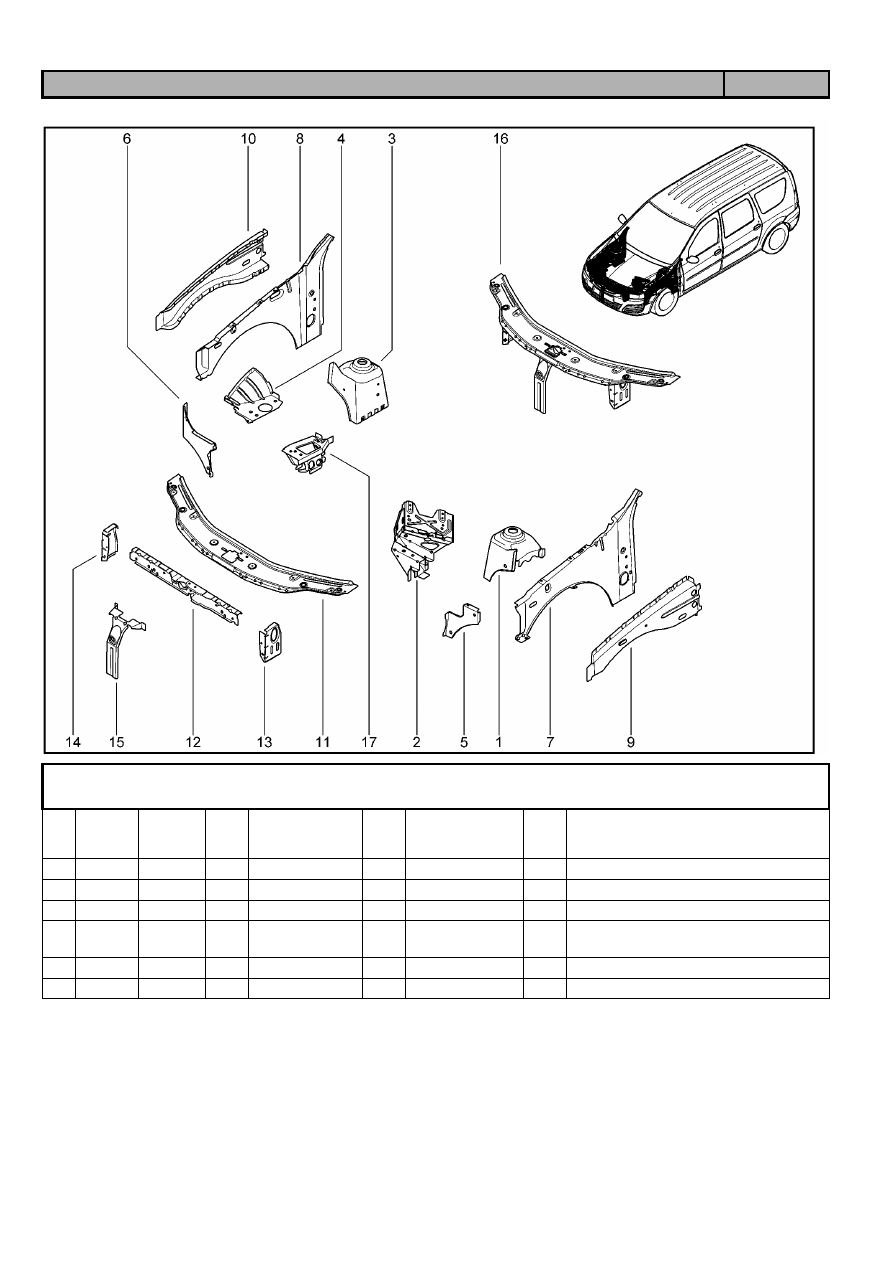

ЭЛЕМЕНТЫ (ПЕРЕДНЯЯ БОКОВИНА)

420110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

641210901R





1

Передняя колесная арка левая

2





+

648602394R





1

Кронштейн площадки под аккумуляторную
батарею

3





+

641209309R





1

Передняя колесная арка правая

4





+

6001549866





1

Панель арки колеса

5





+

762951330R





1

Крайняя боковая поперечина, передняя
левая

6





+

676004737R





1

Крайняя боковая поперечина, передняя
правая

7





+

6001549859





1

Внутренняя панель передней стойки в
сборе левая

8





+

6001549856





1

Внутренняя панель передней стойки в
сборе правая

9





+

6001549860





1

Верхний усилитель брызговика, ПЛ

10





+

6001549861





1

Верхний усилитель брызговика ПП

11





+

625112915R





1

Поперечина передка верхняя в сборе

Каталог LADA LARGUS 4601

08.12

202

ЭЛЕМЕНТЫ (ПЕРЕДНЯЯ БОКОВИНА)

420110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

12





+

6001548956





1

Усилитель верхний поперечины

13





+

6001548957





1

Кронштейн в сборе - передняя панель

14





+

6001551473





1

Кронштейн в сборе – передняя панель

15





+

6001551859





1

Центральный кронштейн передний верхний
поперечины

16





+

6001551794





1

Панель передняя верхняя в сборе

17





+

6001549863





1

Кронштейн крепления двигателя




Каталог LADA LARGUS 4601

08.12

203

ПОПЕРЕЧИНА ЦЕНТРАЛЬНАЯ ЩИТКА ПЕРЕДКА

421010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1







6001546755







Поперечина в сборе

2







6001546756







Усилитель щитка предка в сборе левый

3







663602324R







Усилитель щитка предка в сборе левый

4







6001551458







Поперечина передней стойки

5







6001551460







Поперечина в сборе




Каталог LADA LARGUS 4601

08.12

204

ПОПЕРЕЧИНА ПАНЕЛИ ПРИБОРОВ

421012





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

678701866R





1

Поперечина панели приборов в сборе

2





+

681718483R





1

Стойка поперечины

3





+

7703019196





1

Резьбовыдавливающий болт

4





+

7703033183





1

Гайка шестигранная с буртиком

5





+

7703046151





1

Гайка М из листового металла

6





+

7703019221





1

Резьбовыдавливающий винт с буртиком



Каталог LADA LARGUS 4601

08.12

205

КАРКАС ПЕРЕДНИХ ДВЕРЕЙ

430110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

760132630R





1

Панель боковины ПЛ. в сборе

2





+

6001546980





1

Панель порога в сборе левая нижняя

3





+

6001546757





1

Держатель двойного уплатнителя левый

4





+

765173258R





1

Усилитель в сборе – стойка средняя левая

5





+

760126014R





1

Панель боковины ПП в сборе

6





+

6001546981





1

Панель порога в сборе правая нижняя

7





+

6001546758





1

Держатель двойного уплотнителя правый

8





+

765163845R





1

Усилитель в сборе – стойка средняя правая

9





+

762907455R





1

Накладка передней стойки правая

10





+

762915783R





1

Накладка передней стойки левая

11





+

7703033181





1

Гайка шестигранная с шайбой

12





+

762477948R





1

Усилитель в сборе – передний левый

13





+

762468496R





1

Усилитель в сборе передний правый



Каталог LADA LARGUS 4601

08.12

206

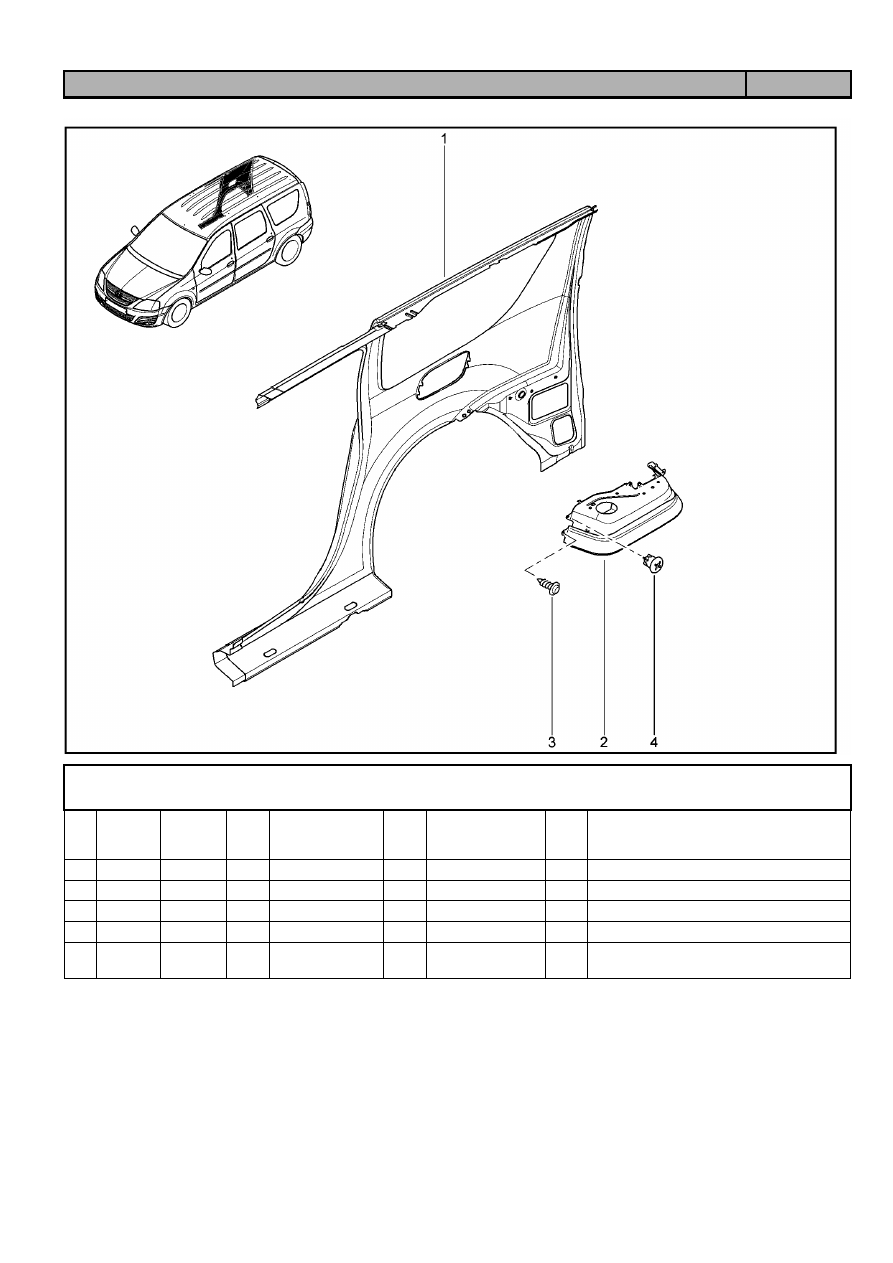

БОКОВИНА ЗАДНЯЯ ЛЕВАЯ

430210





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548804





1

Панель заднего крыла в сборе

1





+

6001548806





1

Панель заднего крыла в сборе

2





+

767К13863R





1

Кронштейн в сборе левый

3





+

7703016594





1

Большой саморез с полукруглой головкой

4





+

7703081184





1

Клипса крепления кронштейна

Каталог LADA LARGUS 4601

08.12

207

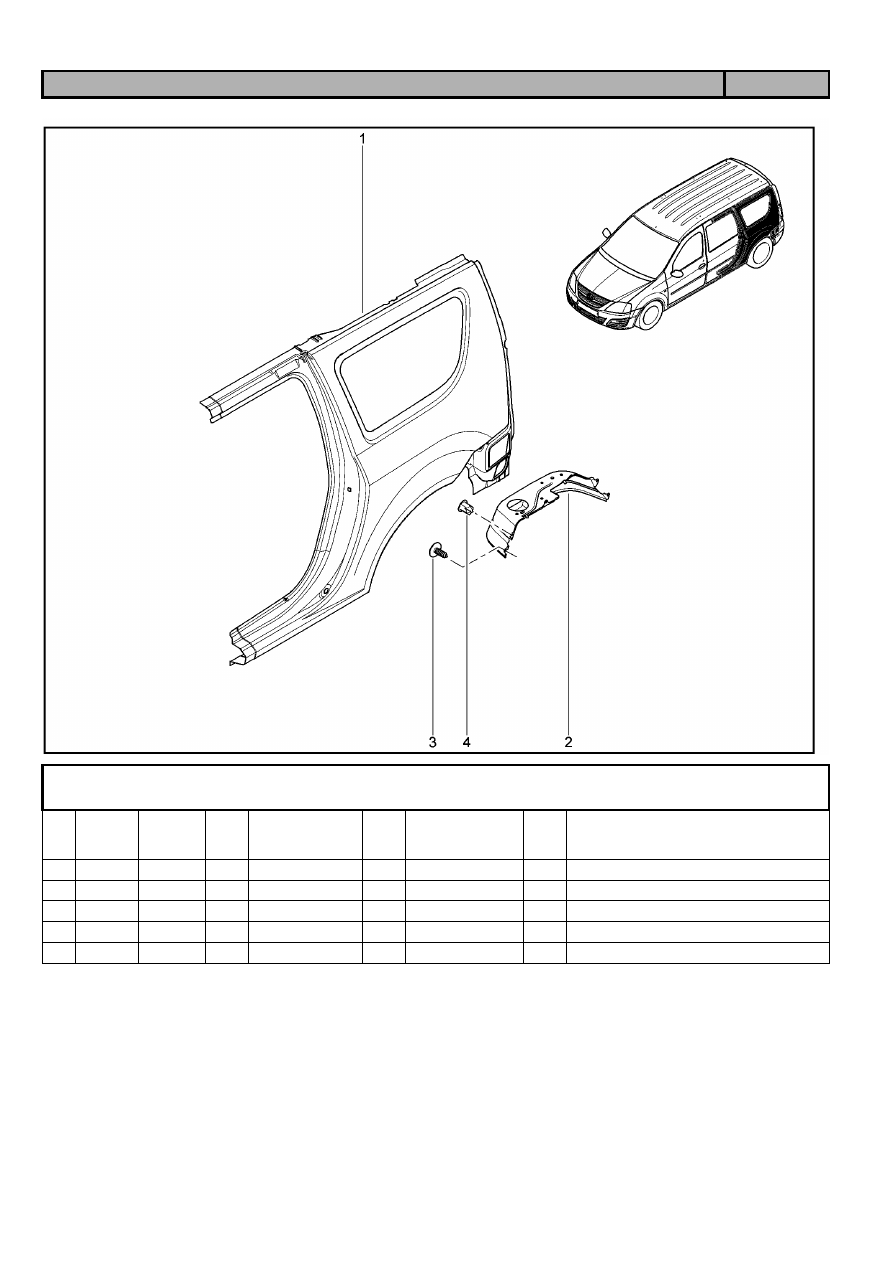

БОКОВИНА ЗАДНЯЯ ПРАВАЯ

430211





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548803





1

Панель заднего крыла в сборе

1





+

6001548805





1

Панель заднего крыла в сборе

2





+

767К05261R





1

Кронштейн правый в сборе

3





+

7703016594





1

Большой саморез с полукруглой головкой

4





+

7703081184





1

Клипса 1 пкрепления кронштейна
разложенного сиденья 2-го ряда на кузове



Каталог LADA LARGUS 4601

08.12

208

ОБЛИЦОВКА, ПОПЕРЕЧИНЫ

431110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548808





1

Поперечина крыши, передняя

2





+

6001546768





1

Панель стойки проема ветрового стекла,
внутренняя левая

3





+

6001547932





1

Нижняя панель средней стойки, левая

4





+

764131871R





1

Усилитель панели порога, левый

5





+

6001548854





1

Накладка средней стойки, в сборе

6





+

6001548813





1

Внутренний продольный профиль крыши,
задний левый

7





+

6001548811





1

Поперечина крышки в сборе, задняя

7





+

6001548812





1

Поперечина в сборе, задняя

8





+

6001548810





1

Поперечина в сборе, задняя

9





+

6001548809





1

Средняя поперечина крыши в сборе

10





+

6001548815





1

Внутренний продольный профиль крыши,
задний правый

11





+

6001548855





1

Накладка средней стойки, в сборе правая

Каталог LADA LARGUS 4601

08.12

209

ОБЛИЦОВКА, ПОПЕРЕЧИНЫ

431110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

12





+

6001546769





1

Панель стойки проема ветрового стекла,
внутренняя правая

13





+

6001547933





1

Нижняя панель средней стойки, правая

14





+

764126143R





1

Усилитель панели порога, правый




Каталог LADA LARGUS 4601

08.12

210

КАРКАС БОКОВИНЫ ВНУТРЕННИЙ

440010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

766311756R





1

Задняя колесная арка в сборе правая

1





+

766314829R





1

Задняя колесная арка в сборе правая

2





+

766303236R





1

Задняя колесная арка в сборе левая

2





+

766304065R





1

Задняя колесная арка в сборе левая



Каталог LADA LARGUS 4601

08.12

211

КАРКАС БОКОВИНЫ ВНЕШНИЙ

440110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548827





1

Наружная задняя колесная арка, левая

1





+

6001548850





1

Наружная задняя колесная арка, левая

2





+

6001548825





1

Усилитель 3-го ряда сидений

3





+

6001548829





1

Наружная задняя колесная арка, правая

4





+

6001548828





1

Наружная задняя колесная арка, правая

4





+

6001548851





1

Наружная задняя колесная арка, правая

5





+

6001548852





1

Усилитель нижний – левая задняя стойка

6





+

6001548853





1

Усилитель нижний – правая задняя стойка




Каталог LADA LARGUS 4601

08.12

212

КАРКАС ЗАДНЕГО ПРИЁМА ДВЕРИ

442012





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548821





1

Панель крепления заднего фонаря

2





+

6001548817





1

Панель задняя левая

3





+

6001548824





1

Кронштейн в сборе

4





+

6001548823





1

Кронштейн заднего бампера

5





+

6001548818





1

Панель задняя правая

6





+

6001548822





1

Панель крепления заднего фонаря

7





+

6001548820





1

Крайняя нижняя задняя стойка кузова,
правая

8





+

6001548819





1

Крайняя нижняя задняя стойка кузова,
левая

9





+

7703008162





1

Большой болт с полукруглой головкой





Каталог LADA LARGUS 4601

08.12

213

ПАНЕЛЬ КРЫШИ

450310





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

731120101R





1

Крыша
