LADA NIVA 4x4. Каталог запасных частей - часть 28
Catalogue LADA NIVA 12. 2003
(GM)
K105
1
(GM)
3
2
K121(01-10)
K121(01)(02)
4
—»—“$ÿ «¿(»)¿Õ»fl (GM)
21214
(01)
Ignition system
21214-10 (02)
K101
Allumage
212146
(01)
Zündanlage
Sistema de encendido
212146-10(02)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21214-3707080
(01)(02)
1 Провода высокого напряжения HT leads
Faisceau de câbles à haute
Kabelbaum
Cable de alta tensión
tension
1
21214-3707080-10
(01-10)
1 Провода высокого напряжения HT leads
Faisceau de câbles à haute
Kabelbaum
Cable de alta tensión
tension
2
2111-3707010
~
4 Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujia de encendido
2
2111-3707010-01
~
4 Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujía de encendido
3
01499
—>09.00
0 21214-3724026
(01)
1 Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système Kabelbaum f. Zündanlage
Haz de cables
d'allumage
3
1499
09.00—>
21214-3724026-01
(01)
1 Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système Kabelbaum f. Zündanlage
Haz de cables
d'allumage
3
02232
—>01.01
0 21214-3724026-30
(02)
1 Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système Kabelbaum f. Zündanlage
Haz de cables
d'allumage
3
2232
01.01—>
21214-3724026-40
(02)
1 Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système Kabelbaum f. Zündanlage
Haz de cables
d'allumage
3
01499
—>09.00
0 21214-3724026-50
(01-10)
1 Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système Kabelbaum f. Zündanlage
Haz de cables
d'allumage
3
1499
09.00—>
21214-3724026-51
(01-10)
1 Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système Kabelbaum f. Zündanlage
Haz de cables
d'allumage
4
21214-3724037
1 Жгут проводов бензонасоса
Fuel pump wire harness
Faisceau de câbles de pompe à Kabelbaum für Kraftstoffpumpe Haz de cables
essence
K101
Catalogue LADA NIVA 12. 2003
(Rus+B)
1
K106
A390
(Rus+B)
4
K121
2
6
3
5

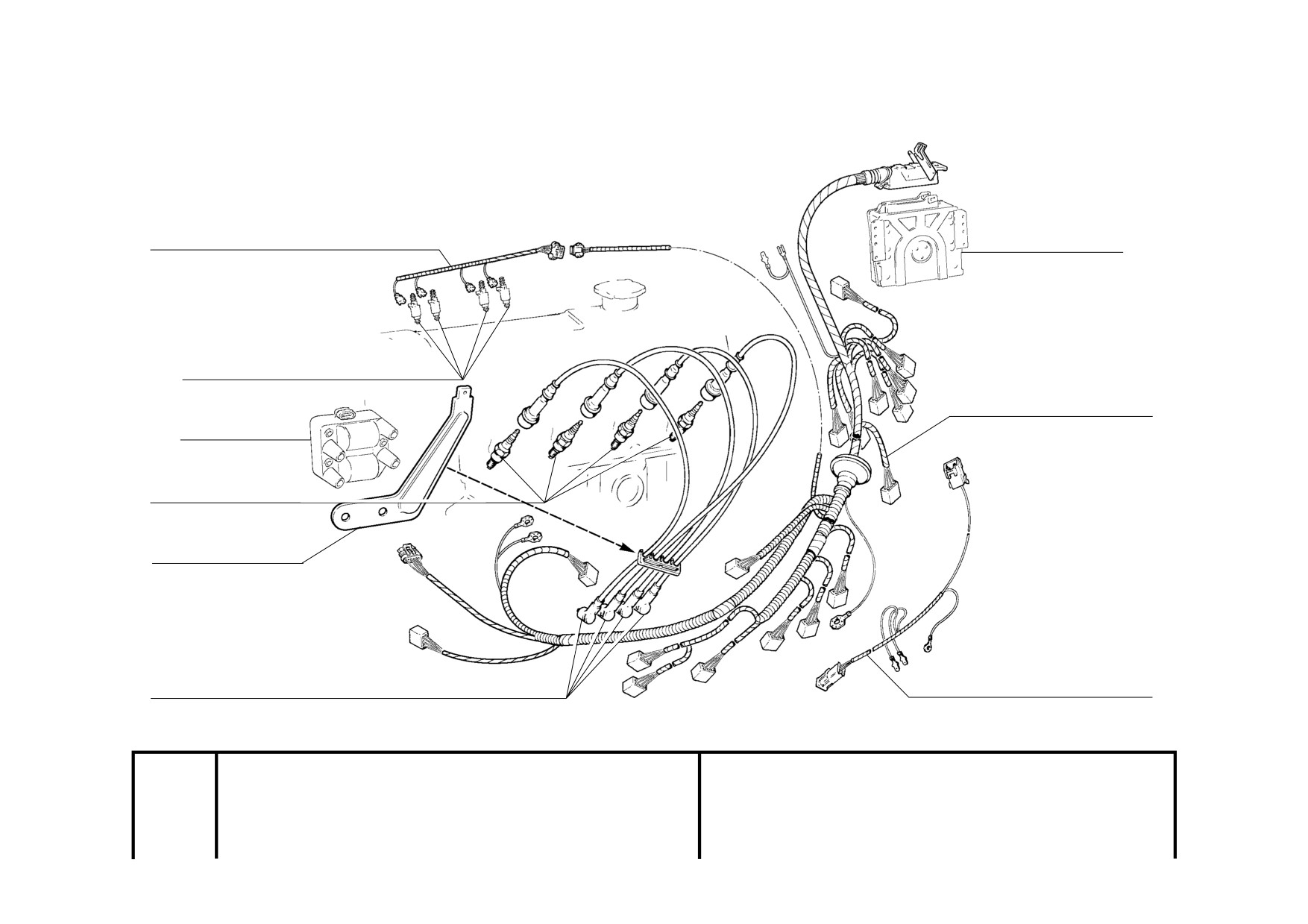

—»—“$ÿ «¿(»)¿Õ»fl (Rus+B)
21214-20 (01)
Ignition system
2131-41
K102
Allumage
Zündanlage
Sistema de encendido
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21214-3724036
1
Жгут проводов форсунок
Injector wire harness
Faisceau de câbles d'injecteurs
Einspritzventile-Kabelbaum
Haz de cables
2
2111-3707010
~
4
Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujia de encendido
2
2111-3707010-01
~
4
Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujía de encendido
2
3468
06.01—>
2111-3707010-03
~
4
Свеча зажигания
Spark plug
Bougie d'allumage
Zündkerze
Bujía de encendido
3
21214-3707080-10
~
1
Провода высокого напряжения
HT leads
Faisceau de câbles à haute
Kabelbaum
Cable de alta tensión
tension
3
4703-ПИ
10.02—>
21214-3707080-12
~
1
Провода высокого напряжения HT leads
Faisceau de câbles à haute
Kabelbaum
Cable de alta tensión
tension
3
4729-ПИ
10.02—>
21214-3707080-13
~
1
Провода высокого напряжения HT leads
Faisceau de câbles à haute
Kabelbaum
Cable de alta tensión
tension
3
4718-ПИ
10.02—>
21214-3707080-20
(01-20,30)
1
Провода высокого напряжения HT leads
Faisceau de câbles à haute
Kabelbaum
Cable de alta tensión
tension
4
04857
—>12.01
0 21214-3724026-20
(01-130,133,
1
Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système
Kabelbaum f. Zündanlage
Haz de cables
134,139)
d'allumage
4
4857
12.01—>
21214-3724026-21
(01-130,133,
1
Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système
Kabelbaum f. Zündanlage
Haz de cables
134,139)
d'allumage
4
04857
—>12.01
0 21214-3724026-60
1
Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système
Kabelbaum f. Zündanlage
Haz de cables
d'allumage
4
4857
12.01—>
21214-3724026-61
1
Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système
Kabelbaum f. Zündanlage
Haz de cables
d'allumage
4
4680-ПИ
09.02—>
21214-3724026-80
(01-20)
1
Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système
Kabelbaum f. Zündanlage
Haz de cables
d'allumage
4
4680-ПИ
09.02—>
21214-3724026-90
(01-30)
1
Жгут проводов системы зажиган
ияIgnition wire harness
Faisceau de câbles de système
Kabelbaum f. Zündanlage
Haz de cables
d'allumage
5
21214-3724037
(01)
1
Жгут проводов бензонасоса
Fuel pump wire harness
Faisceau de câbles de pompe à
Kabelbaum für Kraftstoffpumpe
Haz de cables
essence
5
7969
11.02—>
2131-3724037
(02)
1
Жгут проводов бензонасоса
Fuel pump wire harness
Faisceau de câbles de pompe à
Kabelbaum für Kraftstoffpumpe
Haz de cables
essence
6
9381
05.03—>
21214-3707129
(01-30,130,
1
Кронштейн
Bracket
Support
Halter
Soporte
133,134,139)
K102
Catalogue LADA NIVA 12. 2003
1
K400
2
3
4

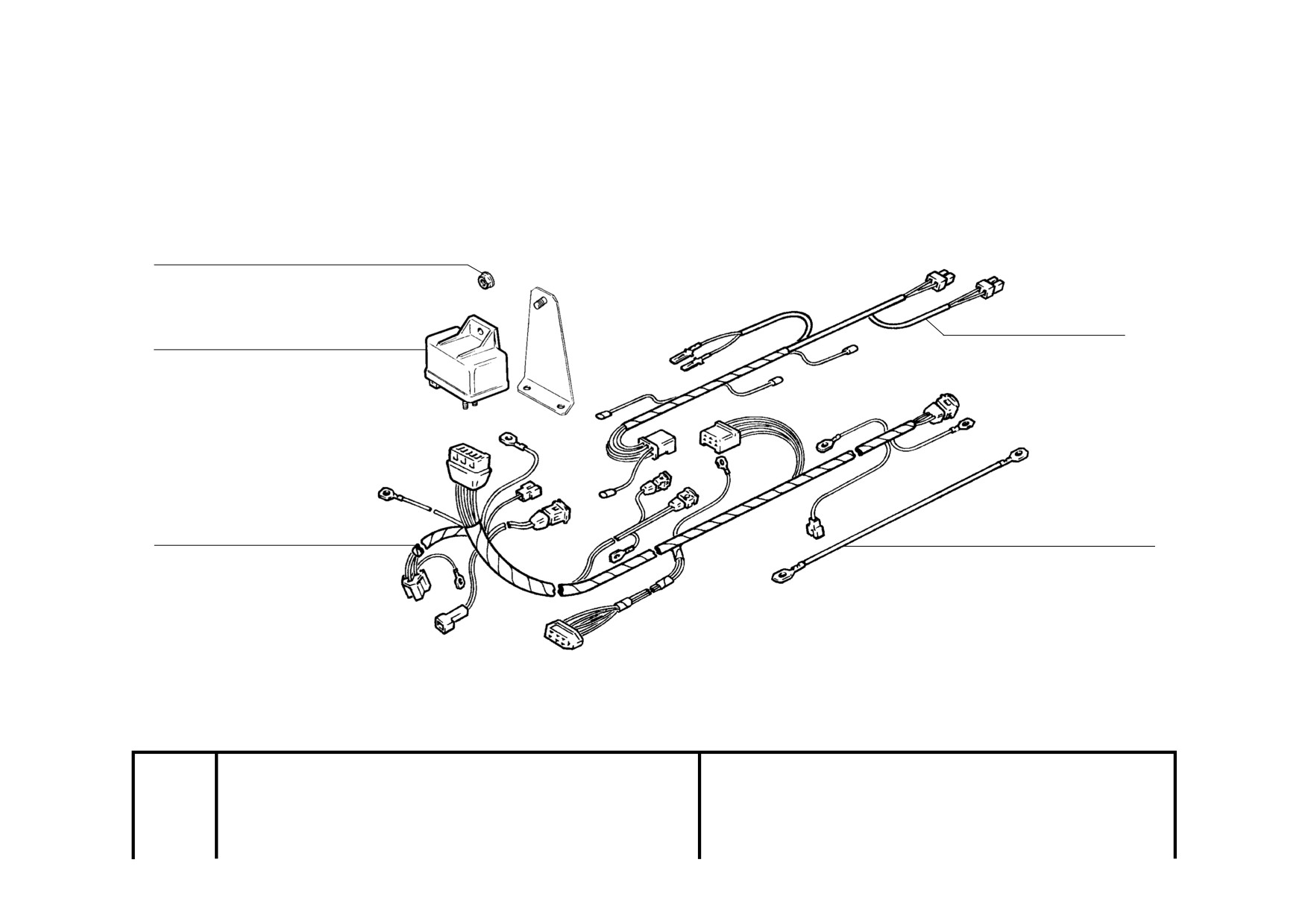

—»—“$ÿ «¿(»)¿Õ»fl ($)
21215-10
Ignition system
K103
Allumage
Zündanlage
Sistema de encendido
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
13831801
1 Гайка M5 с зубчатым буртиком Toothed collar nut M5
Ecrou M5 à collet denté
Zahnbundmutter M5
Tuerca M5 de collar dentado
2
21215-3763030
1 Блок управления свечами
Glow plug control unit
Bloc de commande de bougies
Elektronisches Steuergerät f.
Bloque de mando de bujías de
накаливания
de préchauffage
Glühkerzen
precalentamiento
3
21215-3724026-40
1 Жгут проводов
Wire harness
Faisceau de câbles
Kabelbaum
Haz de cables
4
21215-3724260
1 Провод свечи накаливания
Glow plug lead
Câble de bougie de
Glühkerze-Kabelbaum
Conductor de las bujías
préchauffage
incandescentes
K103
Catalogue LADA NIVA 12. 2003
1
5
2
6
7
1
2
8
3
9
4
K100
10

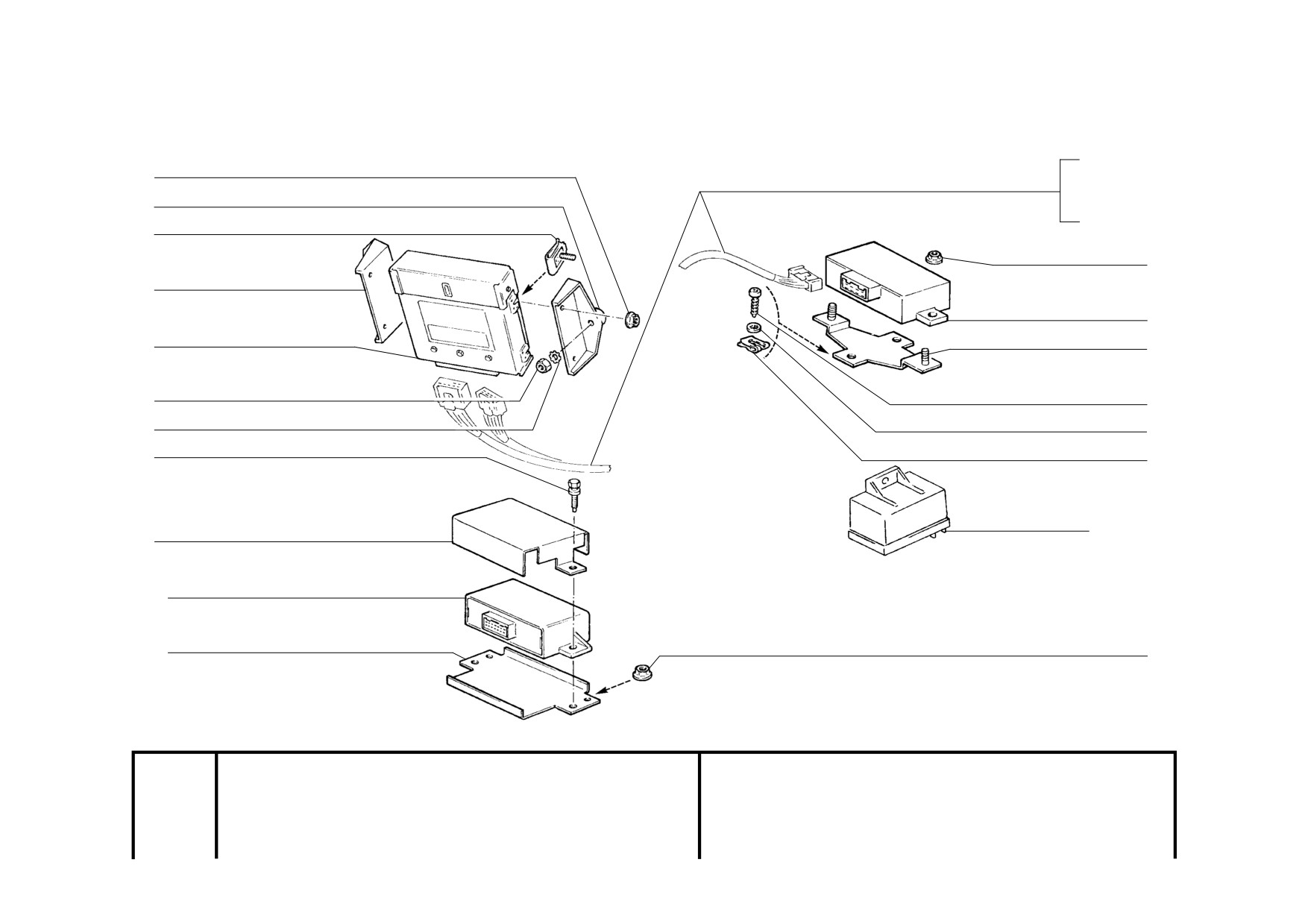

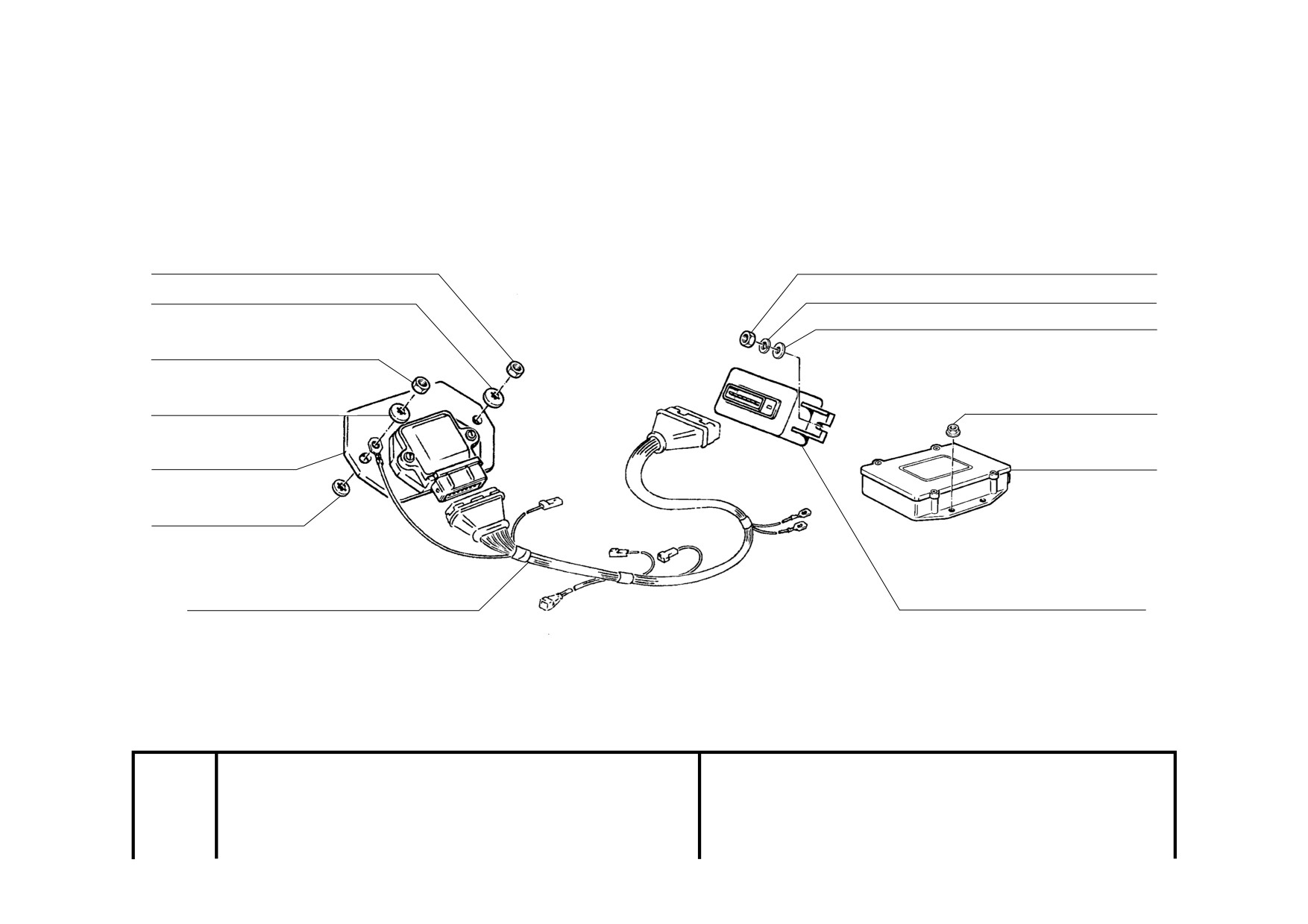

¡ÀŒ » ›À' “-ŒÕÕ¤'
21213
(01)
Electronic control modules
21216
(01)
104
Blocs électroniques
21217
(02)
Steuergeräte, elektronische
Equipo electrónico
2131-01
(01)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
15896211
2
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
2
12598271
2
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
3
2108-3734910-02
~
1
Коммутатор зажигания электрон
Ignition control module
Boîtier électronique d'allumage
Schaltgerät
Conmutador de encendido
electrónico
3
2108-3734910-04
~
1
Коммутатор зажигания электрон
Ignition control module
Boîtier électronique d'allumage
Schaltgerät
Conmutador de encendido
electrónico
3
2978
04.01—>
2108-3734910-05
~
1
Коммутатор зажигания электрон
Ignition control module
Boîtier électronique d'allumage
Schaltgerät
Conmutador de encendido
electrónico
3
2978
04.01—>
2108-3734910-06
~
1
Коммутатор зажигания электрон
Ignition control module
Boîtier électronique d'allumage
Schaltgerät
Conmutador de encendido
electrónico
3
2108-3734910-07
~
1
Коммутатор зажигания электрон
Ignition control module
Boîtier électronique d'allumage
Schaltgerät
Conmutador de encendido
electrónico
3
2108-3734910-09
~
1
Коммутатор зажигания электрон
Ignition control module
Boîtier électronique d'allumage
Schaltgerät
Conmutador de encendido
electrónico
3
02978
—>04.01
0 2108-3734910-12
~
1
Коммутатор зажигания электрон
Ignition control module
Boîtier électronique d'allumage
Schaltgerät
Conmutador de encendido
electrónico
4
12605370
1
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
5
15896411
(01)
2
Гайка M5
Nut M5
Ecrou M5
Mutter M5
Tuerca M5
6
11195470
(01)
2
Шайба 5 пружинная
Spring washer 5
Rondelle élastique 5
Federscheibe 5
Arandela 5 elástica
7
12605270
(01)
2
Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
8
13831801
(02-110,134,
2
Гайка M5 с зубчатым буртиком
Toothed collar nut M5
Ecrou M5 à collet denté
Zahnbundmutter M5
Tuerca M5 de collar dentado
137,138,176)
9
2107-3763010-20
(02-110,134,
1
Блок управления
AFR control unit
Unité de formation de mélange
AFR-Gerät
Bloque de mando de mezcla
137,138,176)
смесеобразованием
10
2105-3763020-10
~
(01)
1
Блок управления
AFR control unit
Bloc de commande
Steuergerät
Bloque de mando
10
2105-3763020-11
~
(01)
1
Блок управления
AFR control unit
Bloc de commande
Steuergerät
Bloque de mando
10
4221-ПИ
10.01—>
2105-3763020-12
~
(01)
1
Блок управления
AFR control unit
Bloc de commande
Steuergerät
Bloque de mando
K104
Catalogue LADA NIVA 12. 2003
(01)(03)K101
1
(02)
K103
2
3
12
4
13
5
14
6
15
7
16
8
17
(02)K103
9
10
11
18

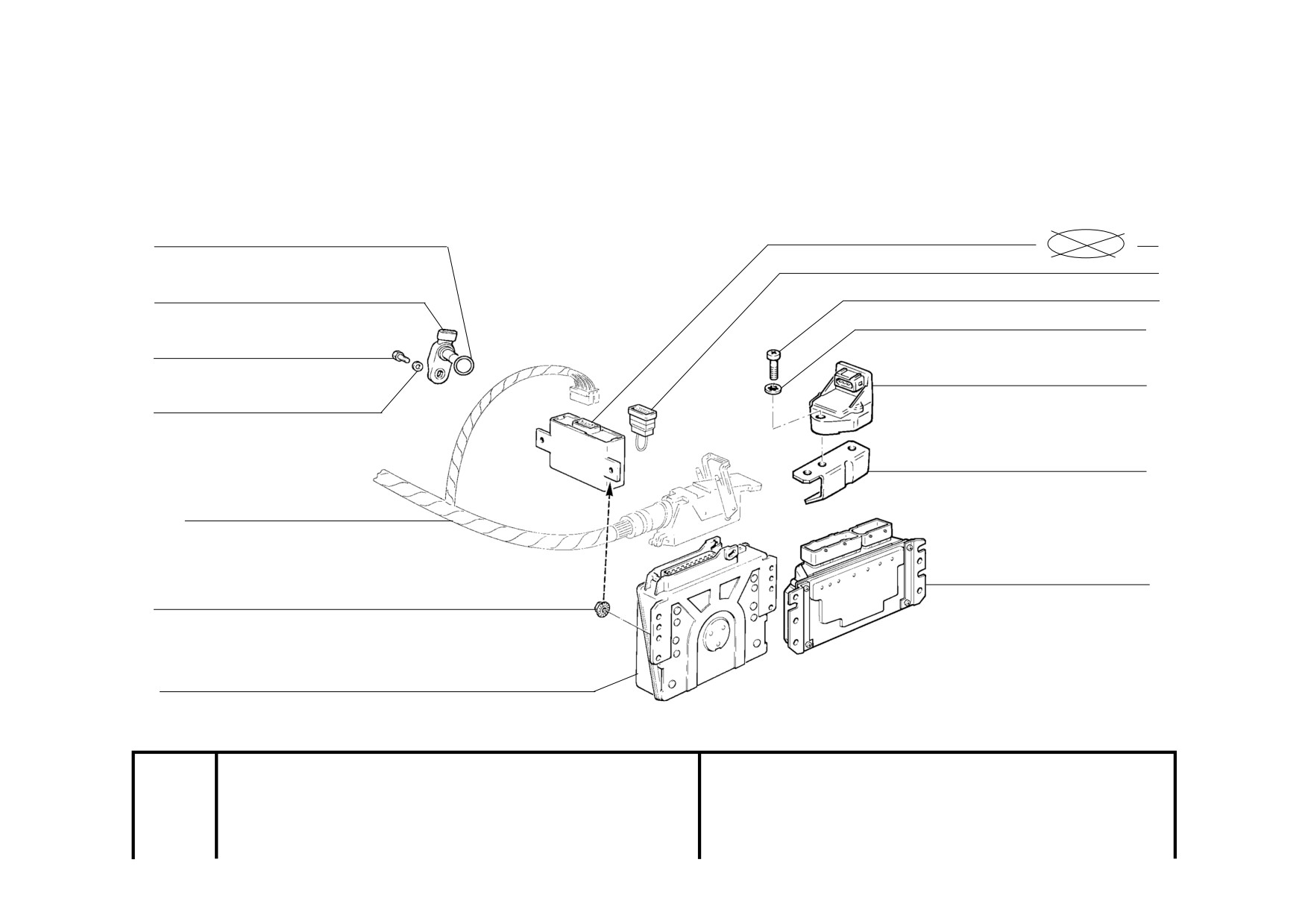

¡ÀŒ » ›À' “-ŒÕÕ¤' (GM)
21214
(03)
212146-10
(03)
Electronic control modules
21214-10 (01)
105
Blocs électroniques
21215-10 (02)
Steuergeräte, elektronische
Equipo electrónico
212146
(03)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2111-1411072
(01)(03)
4
Гайка
Nut
Ecrou
Mutter
Tuerca
2
21214-1411066
(01)(03)
1
Кронштейн
Bracket
Support
Träger
Soporte
3
2111-1411060
~
(01)(03)
4
Запонка с болтом в сборе
Clip and bolt assembly
Clip assemblé avec boulon
Klips mit Schraube
Fijador con tornillo en conjunto
3
2111-1411060-01
~
(01)(03)
4
Запонка с болтом в сборе
Clip and bolt assembly
Clip assemblé avec boulon
Klips mit Schraube
Fijador con tornillo en conjunto
4
21214-1411067
(01)(03)
1
Кронштейн
Bracket
Support
Träger
Soporte
5
21214-1411010
(01)(03)
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
5
21214-1411010-40
(03-10)
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
6
15896211
(01)(03)
3
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
7
10615470
(01)(03)
3
Шайба
6 стопорная
Retainer washer 6
Rondelle d'arrêt 6
Zahnscheibe 6
Arandela 6 de fijación
8
2101-3704324-10
~
(01)(02)
2
Болт М6
Bolt M6
Boulon M6
Schraube M6
Tornillo M6
8
2110-3704324
~
(01)(02)
2
Болт M6
Bolt M6
Boulon M6
Schraube M6
Tornillo M6
9
21214-3840102
(01)(02)
1
Кожух защитный верхний
Protective cover, upper
Tôle de protection supérieure
Schutzschild, oben
Protector superior
10
21214-3840010
~
(01)(02)
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
10
21214-3840010-01
~
(01)(02)
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
11
21214-3840101
(01)(02)
1
Кожух защитный нижний
Protective cover, lower
Tôle de protection inférieure
Schutzschild, unten
Protector inferior
12
8849
08.99—>
13831801
(03-10)
2
Гайка M5 с зубчатым буртиком
Toothed collar nut M5
Ecrou M5 à collet denté
Zahnbundmutter M5
Tuerca M5 de collar dentado
12
08849
—>08.99
0 13832101
(03-10)
2
Гайка M6 с зубчатым буртиком
Toothed collar nut M6
Ecrou M6 à collet denté
Zahnbundmutter M6
Tuerca M6 de collar dentado
13
8849
08.99—>
2108-3840010
1)
(03-10)
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
13
08849
—>08.99
0 2108-3840010-10
(03-10)
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
14
08849
—>08.99
0 21214-3840064
(03-10)
1
Кронштейн
Bracket
Support
Halter
Soporte
15
08849
—>08.99
0 17671001
(03-10)
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
16
08849
—>08.99
0 12605270
(03-10)
2
Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
17
08849
—>08.99
0 14189770
(03-10)
2
Скоба
Clip
Etrier
Bügel
Grapa
18
13831801
(01)
2
Гайка M5 с зубчатым буртиком
Toothed collar nut M5
Ecrou M5 à collet denté
Zahnbundmutter M5
Tuerca M5 de collar dentado
1)
2108-3840050
1
Иммобилизатор, комплект
Immobilizer, kit
Antidémarrage complet
Wegfahrsperresatz
Juego el inmobilizador
K105
Catalogue LADA NIVA 12. 2003
1
01-122
7
8
2
9
10
3
11
4
12
K102
13
5
6
¡ÀŒ » ›À' “-ŒÕÕ¤' (Rus + B)
21214-20 (01)
Electronic control modules
2131-41
K106
Blocs électroniques
Steuergeräte, elektronische
Equipo electrónico
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2111-3706042
(01-20,30,130,
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
133,134,139)
2
2111-3706040
(01-20,30,130,
1
Датчик фаз газораспределения
Cam phaser
Capteur d'arbre à cames
Nockenwellensensor
Sensor fases distribución de
133,134,139)
gas
2
9595
06.03—>
2111-3706040-02
(01-20,30,130,
1
Датчик фаз газораспределения
Cam phaser
Capteur d'arbre à cames
Nockenwellensensor
Sensor fases distribución de
133,134,139)
gas
3
10902421
(01-20,30,130,
1
Болт М6х20
Bolt M6x20
Boulon M6x20
Schraube M6x20
Tornillo M6x20
133,134,139)
4
10519401
(01-20,30,130,
1
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
133,134,139)
5
13831801
4
Гайка M5 с зубчатым буртиком
Toothed collar nut M5
Ecrou M5 à collet denté
Zahnbundmutter M5
Tuerca M5 de collar dentado
6
2123-1411020-10
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
6
21214-1411020
(01-130,133,
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
134,139)
7
21102-3840010
~
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
7
21102-3840010-01
~
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
7
21102-3840010-02
~
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
7
21102-3840010-03
~
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
7
21102-3840010-04
~
1
Блок иммобилизатора
Immobilizer unit
Bloc de commande
Wegfahrsperre-Steuergerät
Bloque del inmobilizador
antidémarrage
8
3797
07.01—>
21102-3840063
(01-122)
1
Перемычка
Jumper
Barrete de connexion
Brücke
Puente de unión
9
13276601
(01-30,130, 133,
2
Винт M6x25
Screw M6x25
Vis M6x25
Schraube M6x25
Tornillo M6x25
134,139)
10
12605370
(01-30,130, 133,
2
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
134,139)
11
2123-1413130
~
(01-30,130, 133,
1
Датчик неровной дороги
Rough road sensor
Rough-road sensor
Rough-Road-Sensor
Sensor de camino accidentado
134,139)
11
4
08.03—>
2123-1413130-01
~
(01-30,130, 133,
1
Датчик неровной дороги
Rough road sensor
Rough-road sensor
Rough-Road-Sensor
Sensor de camino accidentado
134,139)
11
4
08.03—>
2123-1413130-03
~
(01-30,130, 133,
1
Датчик неровной дороги
Rough road sensor
Rough-road sensor
Rough-Road-Sensor
Sensor de camino accidentado
134,139)
12
3023
04.01—>
21214-1413134
(01-30,130, 133,
1
Кронштейн
Bracket
Support
Halter
Soporte
134,139)
13
4727-ПИ
10.02—>
21214-1411020-30
(01-20)
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
13
4727-ПИ
10.02—>
21214-1411020-31
(01-20)
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
13
4727-ПИ
10.02—>
21214-1411020-32
(01-20)
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
13
5122-ПИ
05.03—>
21214-1411020-10
(01-30)
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
13
5122-ПИ
05.03—>
21214-1411020-11
(01-30)
1
Контроллер
Electronic control module
Calculateur d'injection
Steuergerät
Ordenador
K106
Catalogue LADA NIVA 12. 2003
1
4
2
3
5
6
¬¤ Àfi&¿“)À‹ «¿,».¿Õ»fl
21213
21215-10
212146-10

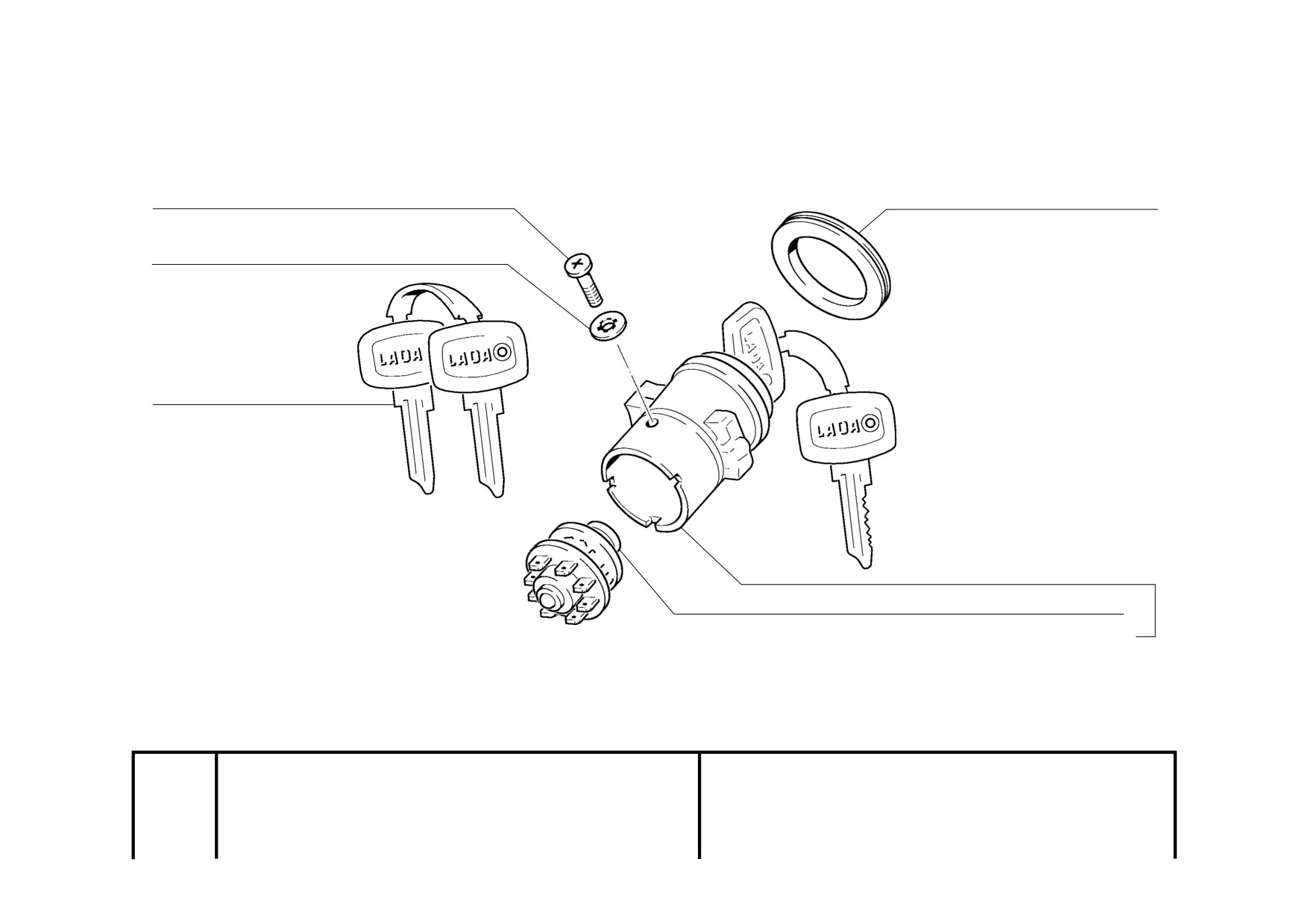

Ignition switch
21214
21216
2131-01
110
Contacteur d'allumage
21214-10
21217
2131-41
Zündschalter
Interruptor de encendido
21214-20
212146
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
13271801
2 Винт M4x8
Screw M4x8
Vis M4x8
Schraube M4x8
Tornillo M4x8
2
12605171
2 Шайба
4 стопорная
Lock washer 4
Rondelle d'arrêt 4
Sicherungsscheibe 4
Arandela 4 de fijación
3
2105-3704198-20
1 Ключ зажигания
Ignition key
Clé de contact
Zündschlüssel
Llave de encendido
4
2101-3704201
1 Кольцо облицовочное
Trim ring
Enjoliveur
Ring
Anillo de revestimiento
5
2101-3704000-11
1 Выключатель зажигания
Ignition switch
Contact d'allumage-démarrage
Zündschalter
Interruptor de encendido
6
2101-3704100-11
1 Контактная часть
Contact unit
Socle de contacts
Kontaktteil
Contacto de conmutador
K110
содержание .. 26 27 28 29 ..
