LADA NIVA 4x4. Каталог запасных частей - часть 29
Catalogue LADA NIVA 12. 2003
1
2
3
9
4
5
10
11
12
13
6
7
8
-¿—œ-%ƒ%À»“%À‹ «¿,»-¿Õ»fl
21213
(01)
Ignition distributor
21216
(01)
120
Allumeur
21217
(02)
Zündverteiler
Distribuidor de encendido
2131-01
(01)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
0 2101-3706004
2 Пружина
Spring
Ressort
Feder
Muelle
2
10389401
2 Винт M5x12
Screw M5x12
Vis M5x12
Schraube M6x8
Tornillo M6x8
3
11195471
2 Шайба
5 пружинная
Spring washer 5
Rondelle élastique 5
Federscheibe 5
Arandela 5 elástica
4
2101-3706600
1 Корректор вакуумный
Vacuum advance
Capsule d'avance à dépression Unterdruckzündverteiler
Corrector de vacío
5
0 2107-3706300-10
~
1 Пластина прерывателя
Contact-breaker plate
Plaque d'interrupteur
Unterbrecherplatte
Placa de ruptor
5
21213-3706300
~
1 Платформа с датчиком
Sensor/plate
Support avec capteur
Hallgeber-Teil
Placa con sensor
6
0 2101-3706013
1 Шайба
Washer
Rondelle
Scheibe
Arandela
7
0 2101-3706107
1 Пружина масленки
Spring, oiler
Ressort de graisseur
Feder
Muelle del lubricador
8
10519301
2 Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
9
2101-3706500
1 Крышка распределителя
Distributor cap
Tête d'allumeur
Verteilerkappe
Tapa de distribuidor
10
2101-3706026
2 Винт бегунка
Screw, distributor rotor arm
Vis de rotor
Verteilerläuferschraube
Tornillo
11
0 2101-3706027
2 Шайба
Washer
Rondelle
Scheibe
Arandela
12
2101-3706020-10
1 Бегунок
Distributor rotor arm
Rotor
Verteilerläufer
Rotor
13
2107-3706200-10
(02)
1 Автомат центробежный
Centrifugal advance unit
Dispositif d'avance centrifuge
Fliehkraftzündversteller
Contrapesos de avance
centrígugo
13
21213-3706200
(01)
1 Автомат центробежный
Centrifugal advance unit
Dispositif d'avance centrifuge
Fliehkraftzündversteller
Contrapesos de avance
centrígugo
K120
Catalogue LADA NIVA 12. 2003
2
9
A100
10
11
12
2
13
3
1
5
2
6
3
7
4
8
ÃŒƒ”À‹ «¿)»+¿Õ»fl
21214
(01)
212146-10
(02)
Ignition module
21214-10 (02)
2131-41(03)
121
Module d'allumage
21214-20 (03)
Schaltgerät
212146
(01)
Bobina de encendido
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21214-3705410
(01)(02)
1 Кронштейн катушки
Bracket
Support de bobine
Halter
Soporte de bobina
2
10519601
(01)(02)
(03-20,30)
3 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
3
16100811
(01)(02)
3 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
3
4718-ПИ
10.02—>
16100811
(03-20,30)
2 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
4
21214-3705010
(01)(02)
1 Модуль зажигания
Ignition module
Module d'allumage
Zündmodul
Bobina de encendido
5
21214-3705410-10
(01-10)(03)
1 Кронштейн катушки
Bracket
Support de bobine
Halter
Soporte de bobina
6
2112-3705010-01
~
(01-10)(03)
1 Модуль зажигания
Ignition module
Module d'allumage
Zündmodul
Bobina de encendido
6
2112-3705010-02
~
(01-10)(03)
1 Модуль зажигания
Ignition module
Module d'allumage
Zündmodul
Bobina de encendido
7
12574211
(01-10)(03)
3 Гайка M6 самоконтрящаяся
Self-locking nut M6
Ecrou autofreiné M6
S.Mutter M6
Tuerca M6 autoblocante
8
10519401
(01-10)(03)
3 Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
9
4718-ПИ
10.02—>
13825821
(03-20,30)
1 Болт М8х20
Bolt M8x20
Boulon M8x20
Schraube M8x20
Tornillo M8x20
10
4718-ПИ
10.02—>
21214-3705410-20
(03-20,30)
1 Кронштейн катушки
Bracket
Support de bobine
Halter
Soporte de bobina
11
4718-ПИ
10.02—>
2111-3705010
(03-20,30)
1 Модуль зажигания
Ignition module
Module d'allumage
Zündmodul
Bobina de encendido
12
4718-ПИ
10.02—>
2108-1003286
(03-20,30)
4 Винт
Screw
Vis
Schraube
Tornillo
13
4718-ПИ
10.02—>
11198073
(03-20,30)
2 Шайба
8 пружинная коническая Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
K121
Catalogue LADA NIVA 12. 2003
1
12
13
2
14
3
4
15
5
6
7
16
8
9
17
10
11
K140
¡¿“¿-)fl ¿
”ÔÀfl“Œ-Õ¿fl
21213
(01)
21215-10 (03)
212146-10(02)

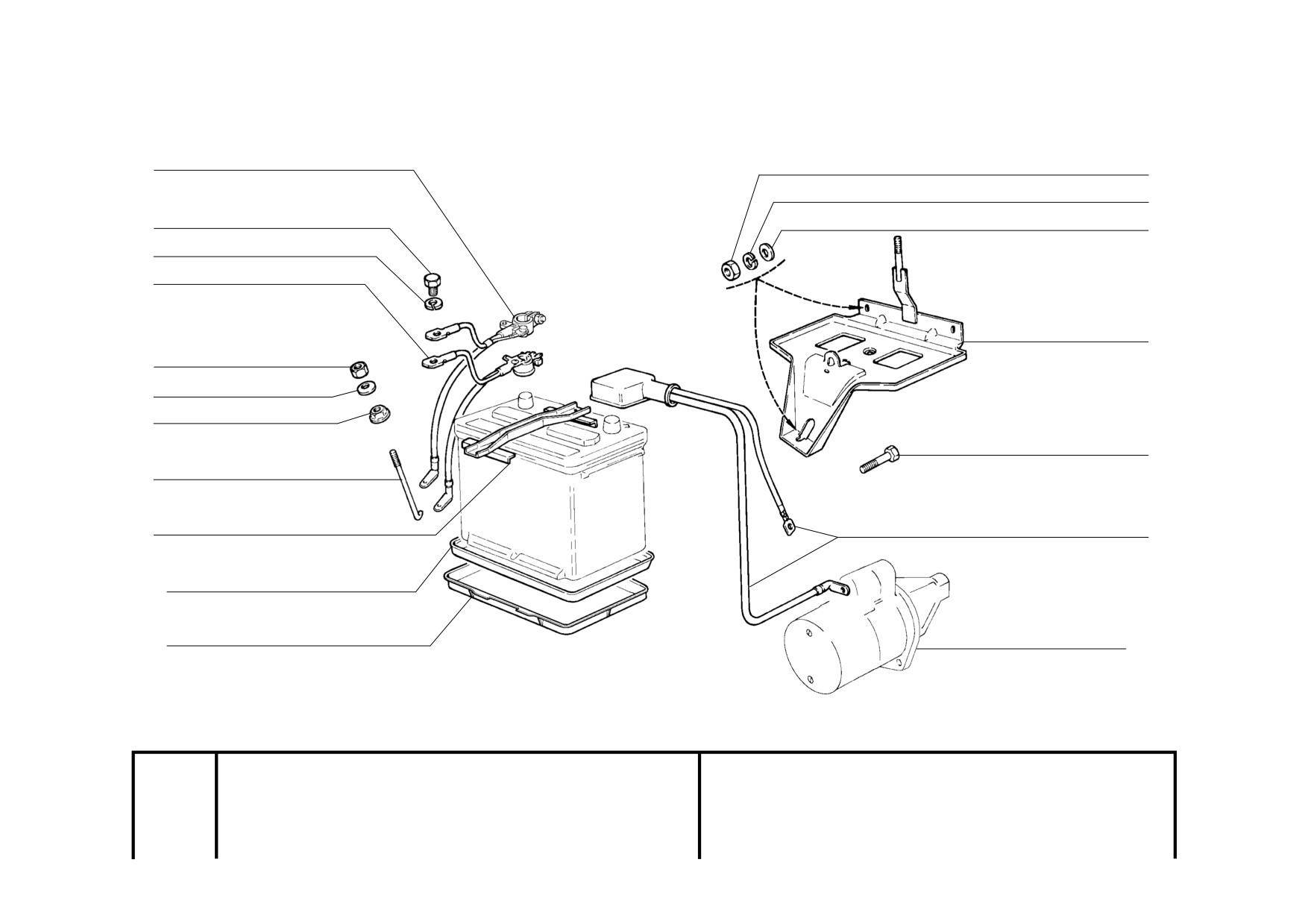

Battery
21214
(01)
21216
(02)
2131-01
(01)
K130
Batterie
21214-10 (01)
21217
(01)
2131-41
(04)
Batterie
Batería de acumuladores
21214-20 (04)
212146
(02)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21214-3724080-21
(04)
1
Провод массы
Earth lead
Câble de masse
Massekabel
Cable de masa
2
16043221
1
Болт М8х16
Bolt M8x16
Boulon M8x16
Schraube M8x16
Tornillo M8x16
3
10516670
1
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
4
0 21214-3724080
~
(01)(02)
(03)
1
Провод массы
Earth lead
Câble de masse
Massekabel
Cable de masa
4
21214-3724080-10
~
(01)(02)
(03)
1
Провод массы
Earth lead
Câble de masse
Massekabel
Cable de masa
5
0573
—>04.00
0 16100811
(01)(03)
(04)
2
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
6
0573
—>04.00
0 10519601
(01)(03)
(04)
2
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
7
0573
—>04.00
0 2101-3703116-01
(02)
2
Гайка
Nut
Ecrou
Mutter
Tuerca
7
573
04.00—>
2110-3701686
2
Гайка
Nut
Ecrou
Mutter
Tuerca
8
0573
—>04.00
0 2101-3703115
(02)
1
Стяжка
Link
Tendeur
Spannschloß
Tirante
8
21213-3703115
(01)(03)
(04)
1
Стяжка
Link
Tendeur
Spannschloß
Tirante
8
573
04.00—>
21216-3703115
(02)
1
Стяжка
Link
Tendeur
Spannschloß
Tirante
9
21212-3703110
1
Планка
Fixing plate
Plaque
Leiste
Placa
10
0836
—>05.00
2101-3703095
1
Поддон
Tray
Cuvette
Trägerplatte
Bandeja
11
836
05.00—>
2123-3703095
1
Поддон
Tray
Cuvette
Trägerplatte
Bandeja
12
16100821
(02)
3
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
13
10516670
(02)
3
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
14
10519601
(02)
3
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
15
0 21212-3703085
(02)
1
Площадка
Platform
Plateau
Trägerplatte
Plataforma
16
16043421
(02)
1
Болт М8х20
Bolt M8x20
Boulon M8x20
Schraube M8x20
Tornillo M8x20
17
21213-3724070-10
(01)(04)
1
Провод аккумулятора
положите
Battery positive lead
Câble positif d'accumulateur
Batteriekabel, positiv
Cable de acumulador positivo
17
21215-3724070-11
(03)
1
Провод стартера
Lead, starter motor
Câble de démarreur
Starterkabel
Conductor de arrancador
17
21216-3724070-10
(02)
1
Провод аккумулятора
положите
Battery positive lead
Câble positif d'accumulateur
Batteriekabel, positiv
Cable de acumulador positivo
K130
Catalogue LADA NIVA 12. 2003
7
8
1
(01)A400
(02)A401
(03)A404
2
9
3
10
4
5
K141
11
6
K141
8
—“¿-“)- — ¿-ÿ“”-Œ…
21213
(01)
21216
(01)
2131-01
(01)
Crank motor and accessories
21214
(02)
21217
(01)
2131-41
(03)
K140
Démarreur et ses fixations
21214-10 (02)
212146
(02)
Anlasser mit Träger
Arrancador con armadura
21214-20 (03)
212146-10(02)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2123-1008090
(03)
1 Щиток стартера
Shield, starter motor
Ecran thermique
Starterabdeckung
Protector del arrancador
2
2103-1008090
(01)(02)
1 Щиток стартера
Shield, starter motor
Ecran thermique
Starterabdeckung
Protector del arrancador
3
10902021
1 Болт М6х12
Bolt M6x12
Boulon M6x12
Schraube M6x12
Tornillo M6x12
4
11197773
1 Шайба
6 пружинная коническая Spring washer 6, tapered
Rondelle à ressort conique 6
Federscheibe 6
Arandela 6 elástica cónica
5
21213-3708010
~
(02)(03)
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
5
21213-3708010-01 ~
(02)(03)
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
6
2105-3708010
~
(01)
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
6
2105-3708010-05
~
(01)
1 Стартер
Starter motor
Démarreur
Starter
Arrancador
7
16100811
2 Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
8
11198073
2 Шайба
8 пружинная коническая Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
8
11198073
(01)(03)
3 Шайба
8 пружинная коническая Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
9
13826821
(02)
3 Болт М8х45
Bolt M8x45
Boulon M8x45
Schraube M8x45
Tornillo M8x45
10
10519601
(02)
3 Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
11
16044021
(01)(03)
1 Болт М8х40
Bolt M8x40
Boulon M8x40
Schraube M8x40
Tornillo M8x40
K140
Catalogue LADA NIVA 12. 2003
1
14
2
3
16
2
17
15
5
18
4
6
19
7
19
8
20
21
9
22
11
23
12
10
13
—“¿-“%-
21213
21216
2131-01
Crank motor
21214
21217
2131-41
141
Démarreur
21214-10
212146
Anlasser
21214-20
212146-10
Arrancador
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
16100821
2
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
2
10516670
2
Шайба 8 пружинная
Spring washer 8
Rondelle élastique 8
Federscheibe 8
Arandela 8 elástica
3
10519601
2
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
4
2101-3708805-01
1
Реле стартера
Relay, starter motor
Solénoïde
Starterrelais
Relé del arrancador
5
15896411
3
Гайка M5
Nut M5
Ecrou M5
Mutter M5
Tuerca M5
6
0 2101-3708888
3
Болт стяжной
Clamp bolt
Boulon de serrage
Spannbolzen
Tornillo de apriete
7
10734301
1
Шплинт
2x20
Split pin 2x20
Goupille 2x20
Splint 2x20
Clavija 2x20
8
0 2101-3708410
1
Рычаг привода
Operating lever
Fourchette de lanceur
Betätigungshebel
Palanca de mando
9
2101-3708405
1
Втулка крышки стартера
Bush, starter motor cover
Douille de palier de démarreur
Starterdeckelbuchse
Casquillo de tapa arrancador
10
2101-3708610
1
Привод включения стартера
Starter drive
Lanceur complet
Starterantrieb
Mando del arrancador
11
0 2101-3708678
1
Кольцо стопорное
Circlip
Bague d'arrêt
Haltering
Anillo de fijación
12
2101-3708676
1
Ограничитель хода шестерни
Stop collar, starter drive pinion
Limiteur de course de lanceur
Hubanschlag
Limitador de corsa del piñón
13
2101-3708620
1
Шестерня привода
Pinion
Lanceur
Antriebsritzel
Piñón
14
0 2101-3708150-10
1
Катушки
Coils
Inducteurs
Erregerwicklungen
Bobina
15
0 2108-3708300
1
Крышка щеткодержателей
Brush-holder plate
Palier de porte-balais
Bürstenhalterdeckel
Cubierta de portaescobillas
16
0 2101-3708340
4
Щетка стартера
Brush, starter motor
Balai de demarreur
Kohlebürste
Escobilla del arrancador
17
0 2101-3708350
4
Пружина щетки
Spring, brush
Ressort de balai
Wischerblattfeder
Muelle de la escobilla
18
11195370
4
Шайба 4 пружинная
Spring washer 4
Rondelle élastique 4
Federscheibe 4
Arandela 4 elástica
19
13271801
6
Винт M4x8
Screw M4x8
Vis M4x8
Schraube M4x8
Tornillo M4x8
20
2108-3708071
1
Кожух защитный
End cover
Carter de protection
Lagergehäuse
Funda de protección
21
0 2101-3708685
1
Шайба
Washer
Rondelle
Scheibe
Arandela
22
2101-3708110-10
1
Катушки
Coils
Inducteurs
Erregerwicklungen
Bobina
23
2101-3708200-10
1
Якорь стартера
Armature, starter motor
Induit de demarreur
Anker
Armadura
K141
Catalogue LADA NIVA 12. 2003
8
9
1
10
11
2
12
3
13
4
14
5
15
6
K160, K161
3
7
16
!"Õ"-¿“Œ- — ¿-ÿ“”-Œ…
21213

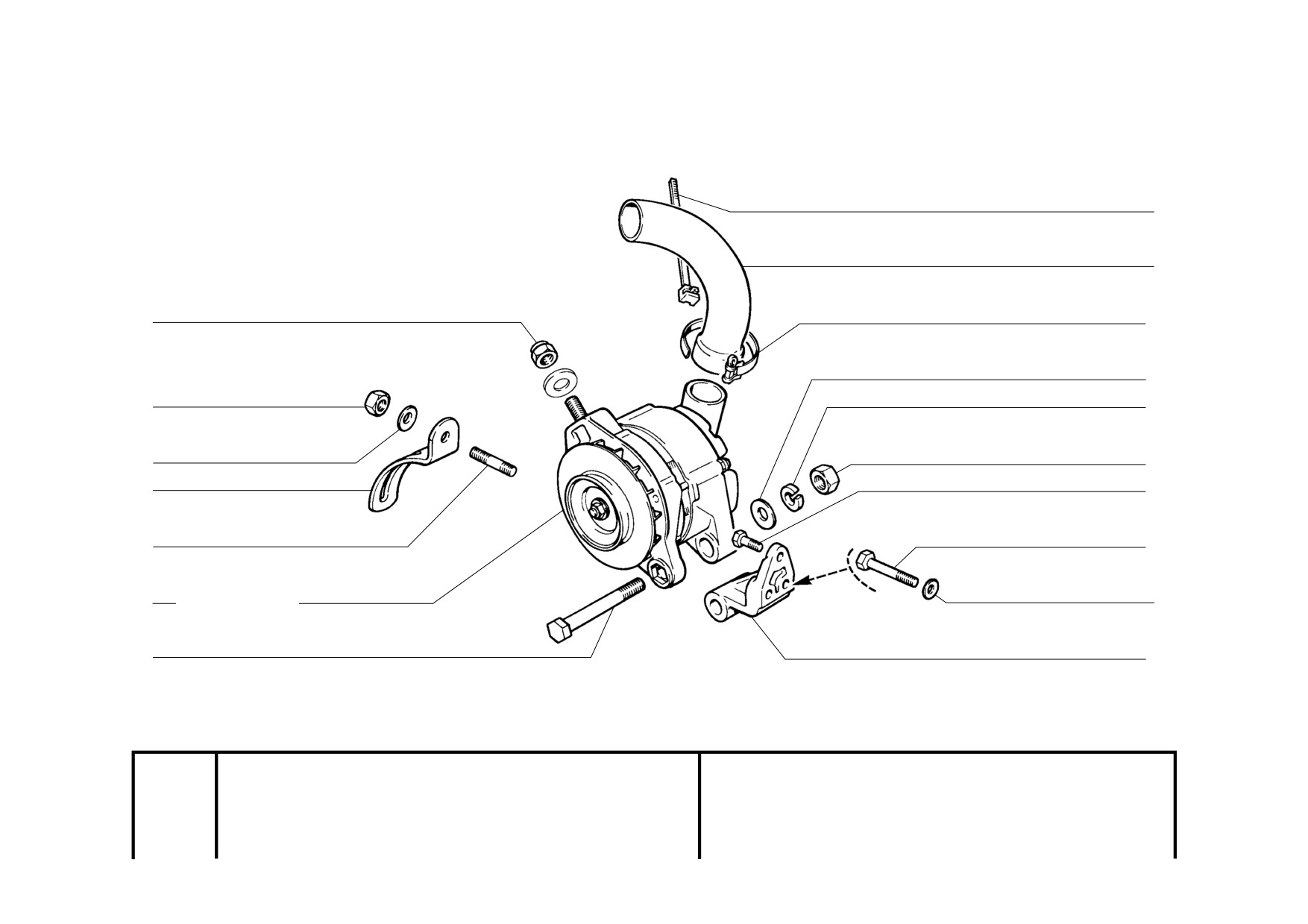

Alternator and fixtures
21216
150
Alternateur et ses fixations
21217
Generator mit Träger
2131-01
Alternador con accesorios
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
12574511
1 Гайка M10x1,25 самоконтрящаясSelf-locking nut M10x1.25
Ecrou autofreiné M10x1,25
S.Mutter M10x1,25
Tuerca M10x1,25
2
12164721
1 Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
3
11198373
4 Шайба
10 пружинная коническая Spring washer 10, tapered
Rondelle à ressort conique 10
Federscheibe 10
Arandela 10 elástica cónica
4
2101-3701635
1 Планка регулировочная
Adjustment link
Glissière de réglage
Leiste
Placa de ajuste
5
13546121
1 Шпилька M10x1,25x20
Stud M10x1.25x20
Goujon M10x1,25x20
Stift M10x1,25x20
Espárrago M10x1,25x20
6
21213-3701010
1 Генератор
Alternator
Alternateur
Generator
Alternador
7
15541821
1 Болт М12х1,25х120
Bolt M12x1.25x120
Boulon M12x1,25x120
Schraube M12x1,25x120
Tornillo M12x1,25x120
8
2108-3401228
1 Хомут чехла рейки
Clip
Collier
Schelle
Abrazadera
9
21213-3701643
1 Труба воздухозаборника
Pipe, air intake
Tube de prise d'air
Hutze
Tubo de toma aire
10
08616
—>06.99
0 10292190
1 Хомут
55 ленточный
Retaining strap 55
Collier à ruban 55
Bandschelle 55 mm d
Abrazadera de cinta 55
10
8616
06.99—>
2105-1109112
1 Хомут
Clip
Collier
Schelle
Abrazadera
11
10520001
1 Шайба 12
Washer 12
Rondelle 12
Scheibe 12
Arandela 12
12
10517070
1 Шайба
12 пружинная
Spring washer 12
Rondelle élastique 12
Federscheibe 12
Arandela 12 elástica
13
16101511
1 Гайка M12x1,25
Nut M12x1.25
Ecrou M12x1,25
Mutter M12x1,25
Tuerca M12x1,25
14
15970521
1 Болт М10х1,25х20
Bolt M10x1.25x20
Boulon M10x1,25x20
Schraube M10x1,25x20
Tornillo M10x1,25x20
15
15970921
2 Болт М10х1,25х35
Bolt M10x1,25x35
Boulon M10x1,25x35
Schraube M10x1,25x35
Tornillo M10x1,25x35
16
2105-3701630
1 Кронштейн генератора
Bracket, alternator
Support d'alternateur
Träger
Soporte de alternador
K150
Catalogue LADA NIVA 12. 2003
1
7
2
8
3
4
4
9
5
10
11
6
1
!"Õ"-¿“Œ- — ¿-ÿ“”-Œ…
21214
212146-10
Alternator and fixtures
21214-10
2131-41
151
Alternateur et ses fixations
21214-20
Generator mit Träger
212146
Alternador con accesorios
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
11198373
4 Шайба
10 пружинная коническая Spring washer 10, tapered
Rondelle à ressort conique 10
Federscheibe 10
Arandela 10 elástica cónica
2
12164721
1 Гайка M10x1,25
Nut M10x1.25
Ecrou M10x1,25
Mutter M10x1,25
Tuerca M10x1,25
3
21214-3701635
1 Планка регулировочная
Adjustment link
Glissière de réglage
Leiste
Placa de ajuste
4
3531
09.96—>
2110-3701686
2 Гайка
Nut
Ecrou
Mutter
Tuerca
4
03531
—>09.96
0 2112-1001294
2 Гайка
Nut
Ecrou
Mutter
Tuerca
5
16043621
1 Болт М8х25
Bolt M8x25
Boulon M8x25
Schraube M8x25
Tornillo M8x25
6
2110-3701376
1 Болт
Bolt
Boulon
Schraube
Tornillo
7
21214-3701010
~
1 Генератор
Alternator
Alternateur
Generator
Alternador
7
21214-3701010-01 ~
1 Генератор
Alternator
Alternateur
Generator
Alternador
8
21214-3701638
1 Втулка
Bush
Douille
Buchse
Casquillo
9
15970521
1 Болт М10х1,25х20
Bolt M10x1.25x20
Boulon M10x1,25x20
Schraube M10x1,25x20
Tornillo M10x1,25x20
10
21214-3701650
1 Кронштейн генератора
Bracket, alternator
Support d'alternateur
Träger
Soporte de alternador
11
15970921
2 Болт М10х1,25х35
Bolt M10x1,25x35
Boulon M10x1,25x35
Schraube M10x1,25x35
Tornillo M10x1,25x35
K151
содержание .. 27 28 29 30 ..
