LADA PRIORA Coupe. Каталог деталей и сборочных единиц - часть 7

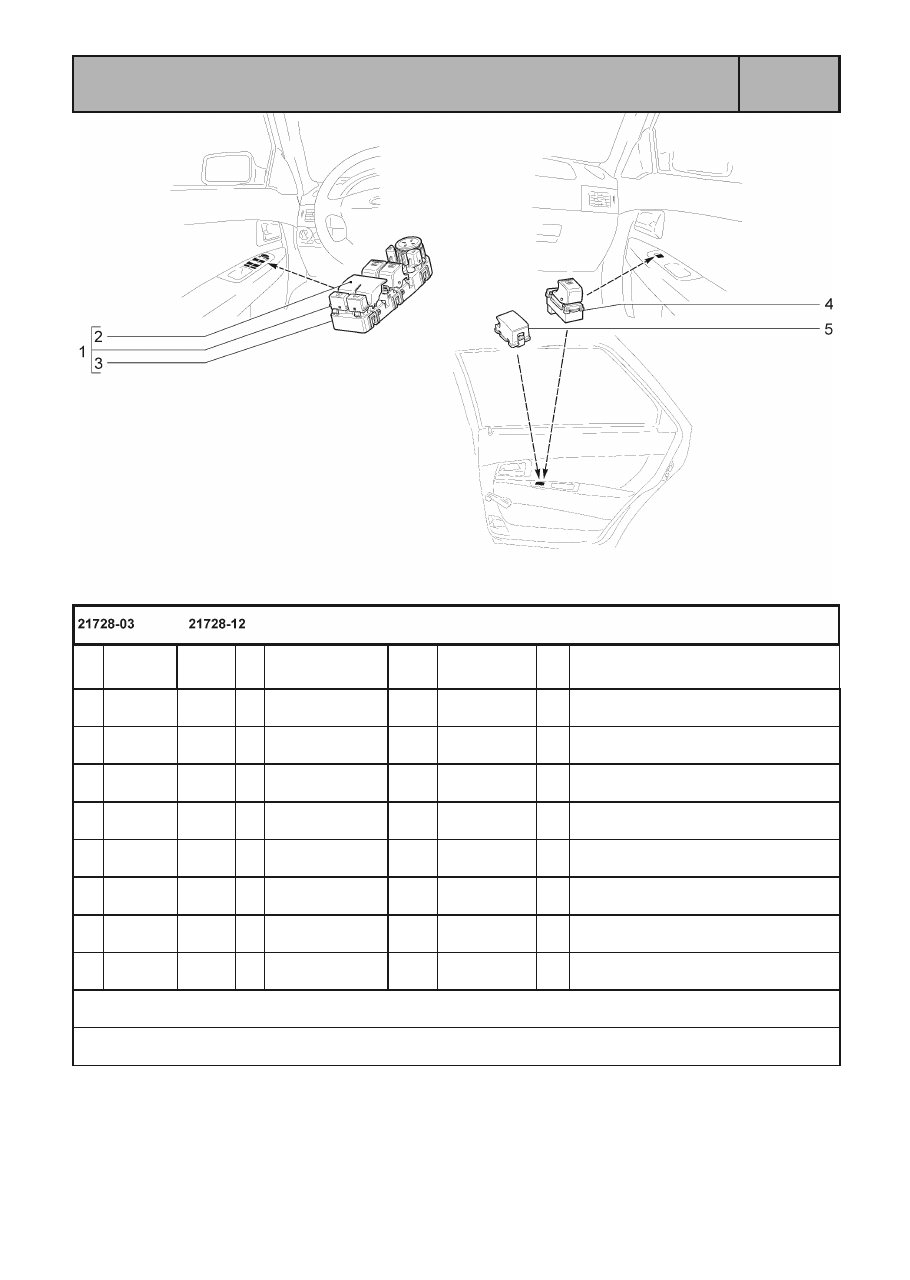

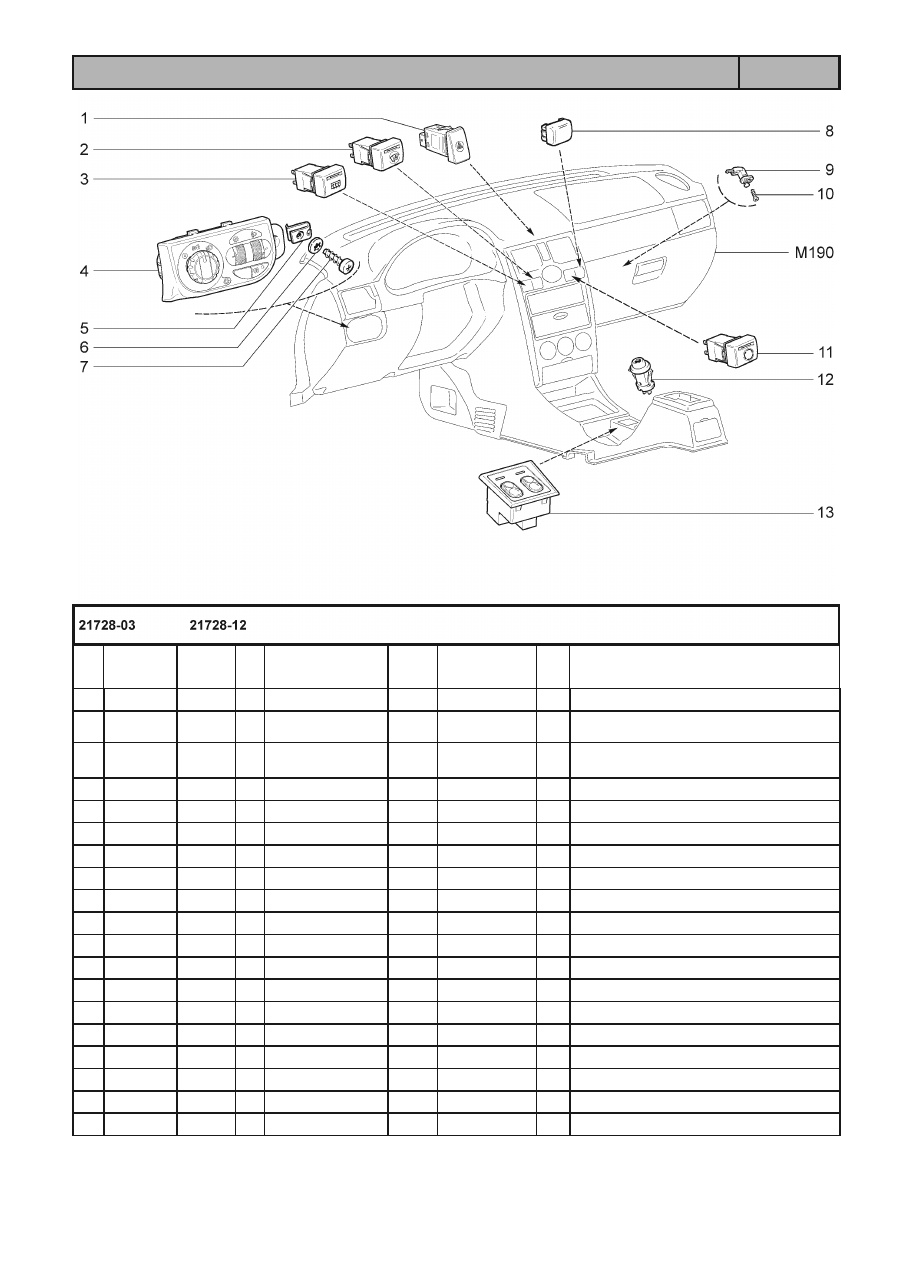

ВЫКЛЮЧАТЕЛИ И МОДУЛЬ УПРАВЛЕНИЯ СВЕТОТЕХНИКОЙ

K320

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K12

1

+

21700-3710010-00

1

Выключатель аварийной сигнализации

2

+

21700-3710990-00

~

1

Выключатель  автоматического  управ-

ления освещением

2

+

21700-3710990-01

~

1

Выключатель  автоматического  управ-

ления освещением

3

+

21700-3710020-00

~

1

Выключатель обогрева заднего стекла

3

+

21700-3710020-01

~

1

Выключатель обогрева заднего стекла

3

+

21700-3710020-02

~

1

Выключатель обогрева заднего стекла

4

+

21700-3709820-10

1

Модуль управления светотехникой

5

+

21010-8109137-00

1

Гайка пружинная

6

+

00001-0005193-01

1

Шайба 5 стопорная

7

+

00001-0076702-01

1

Винт 4,63х15,9 самонарезающий

8

+

21700-3710604-00

~

1

Заглушка кнопочного выключателя

8

+

21700-3710604-01

~

1

Заглушка кнопочного выключателя

9

+

21230-3710230-00

1

Выключатель концевой

10

+

00001-0076788-01

1

Винт 3,6х12,7 самонарезающий

11

+

21700-3710050-00

~

1

Выключатель рециркуляции

11

+

21700-3710050-01

~

1

Выключатель рециркуляции

12

+

21100-3710620-00

~

1

Выключатель привода замка багажника

12

+

21100-3710620-01

~

1

Выключатель привода замка багажника

13

+

21700-3709710-00

1

Блок управления обогревом сидений

РЕЛЕ И ПРЕДОХРАНИТЕЛИ

K330

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K13

1

+

00001-0038318-01

4

Гайка М5 с зубчатым буртиком

2

21100-3747120-00

1

Кронштейн

3

+

21100-3747210-21

~

2

Реле системы впрыска

3

+

21100-3747210-23

~

2

Реле системы впрыска

4

+

21700-3722070-00

~

1

Крышка блока предохранителей

4

+

21700-3722070-01

~

1

Крышка блока предохранителей

5

+

21700-3722309-00

1

Кронштейн

6

+

00001-0005164-70

2

Шайба 6 пружинная

7

+

00001-0058962-11

3

Гайка М6

8

+

21700-3722130-00

~

1

Предохранитель 30А

8

+

21700-3722130-01

~

1

Предохранитель 30А

9

+

21700-3722140-00

~

1

Предохранитель 40А

9

+

21700-3722140-01

~

1

Предохранитель 40А

10

+

21700-3722150-00

~

1

Предохранитель 50А

10

+

21700-3722150-01

~

1

Предохранитель 50А

11

+

21700-3722160-00

~

4

Предохранитель 60А

11

+

21700-3722160-01

~

4

Предохранитель 60А

12

+

21700-3722012-00

~

1

Блок предохранителей

12

+

21700-3722012-01

~

1

Блок предохранителей

13

+

00001-0005194-01

1

Шайба 6

РЕЛЕ И ПРЕДОХРАНИТЕЛИ БЛОКА МОНТАЖНОГО

K340

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K14

1

+

21100-3747210-30

~

2-3 Реле

1

+

21100-3747210-32

~

2-3 Реле

1

+

21720-3747210-00

1

Реле

2

+

11190-3747210-10

3-6 Реле

3

+

21100-3722105-00

2-4 Предохранитель 5А

3

+

21100-3722107-00

3-4 Предохранитель 7,5А

3

+

21100-3722110-00

6-11 Предохранитель 10А

3

+

21100-3722115-00

1-2 Предохранитель 15А

3

+

21100-3722120-00

2-3 Предохранитель 20А

3

+

21100-3722125-00

2-4 Предохранитель 25А

3

+

21100-3722130-00

~

1

Предохранитель 30А

3

+

21700-3722130-01

~

1

Предохранитель 30А

4

+

21700-3747310-00

1

Дополнительное силовое реле

5

+

21140-3747710-00

1

Реле

ДАТЧИКИ И СИСТЕМА БЕЗОПАСНОЙ ПАРКОВКИ

K350

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K15

1

+

21700-3825015-00

(01)

1

Датчик дождя  (комплект поставки)

2

+

21700-3825020-00

(01)

1

Датчик дождя

3

+

21700-3825122-00

(01)

1

Скоба датчика дождя

4

+

21700-3825123-00

(01)

1

Накладка датчика дождя

5

+

21150-3828210-00

1

Датчик температуры окружающей среды

6

+

00001-0009776-11

1

Болт М5х12

7

+

00001-0011954-71

1

Шайба 5 пружинная

8

21120-3828246-00

1

Кронштейн

9

+

00001-0038318-01

1

Гайка М5 с зубчатым буртиком

10

+

21703-8121210-00

1

Датчик температуры окружающей среды

11

21700-3826046-00

(01)

1

Кронштейн крепления блока сигнализа-

ции

12

+

21720-3826030-00

(01)

1

Блок сигнализации системы безопасной

парковки

13

+

00001-0076690-01

(01)

4

Винт 3,6х9,5самонарезающий

14

+

00001-0076710-01

(01)

2

Винт 4,9х9,5самонарезающий

15

+

00001-0005193-01

(01)

2

Шайба 5 стопорная

16

+

00001-0041897-71

(01)

2

Гайка фланцевая 10

17

+

21720-3826036-00

(01)

1

Кронштейн крепления блока управления

18

+

00001-0005192-01

(01)

2

Шайба 4 стопорная

19

+

21720-3826010-00

(01)

1

Блок управления системы безопасной

парковки

20

+

21720-3826020-00

(01)

3

Датчик системы безопасной парковки в

сборе

МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ И ПЕРЕКЛЮЧАТЕЛИ

СТЕКЛОПОДЪЕМНИКОВ

K360

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K16

1

+

21700-3763075-00

~

1

Модуль двери водителя (комплект по-

ставки)

1

+

21700-3763075-01

~

1

Модуль двери водителя (комплект по-

ставки)

2

+

21700-3763081-00

*

1

Заглушка переключателей задних стек-

лоподъемников

2

+

21700-3763081-01

**

1

Заглушка переключателей задних стек-

лоподъемников

3

+

21700-3763080-10

*

1

Модуль двери водителя

3

+

21700-3763080-11

**

1

Модуль двери водителя

4

+

21700-3709613-00

1

Переключатель стеклоподъемника

5

+

21700-3709604-00

2

Заглушка

* - входит в комплект 21700-3763075-00

** - входит в комплект 21700-3763075-01

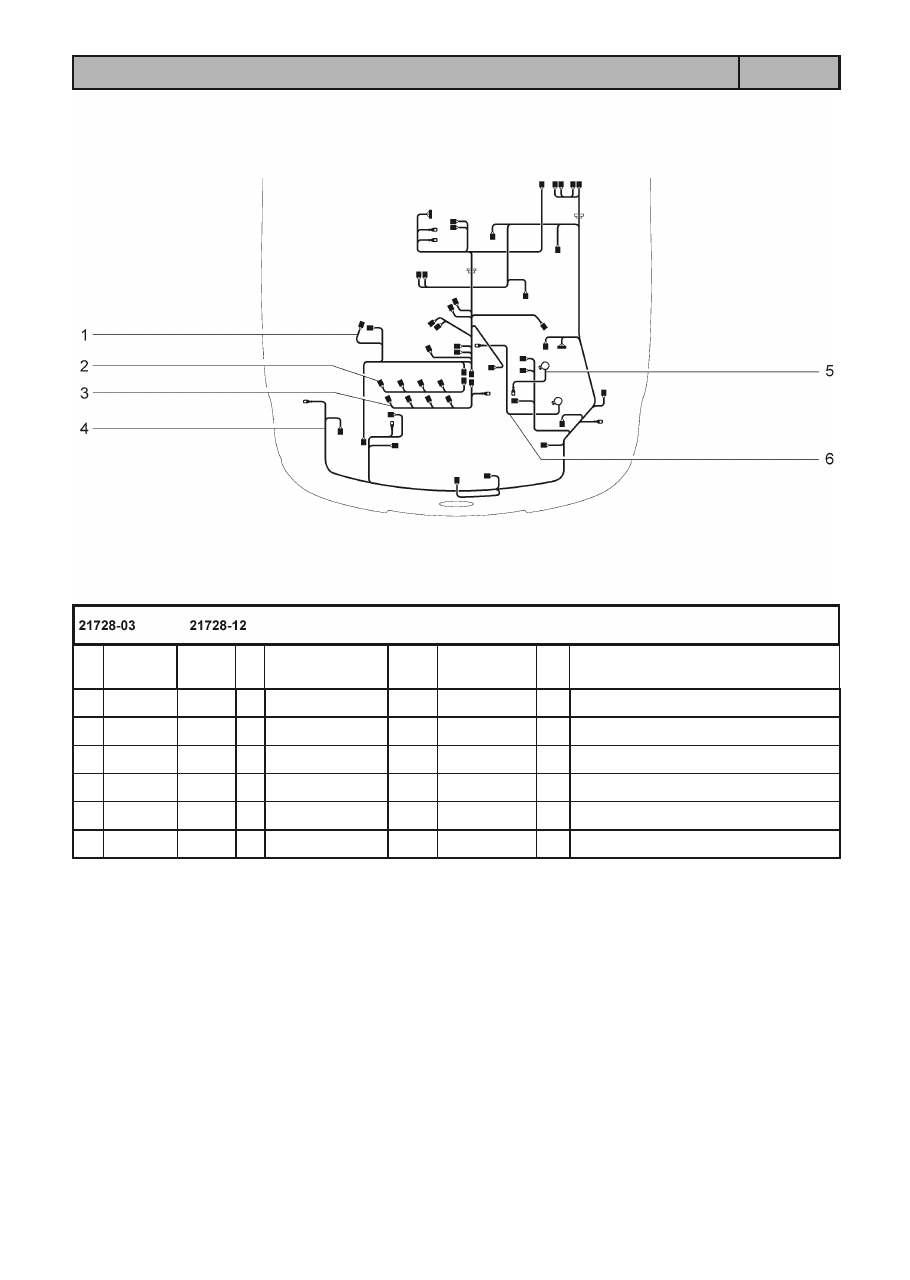

ЖГУТЫ ПРОВОДОВ МОТОРНОГО ОТСЕКА

K400

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K17

1

+

21700-3724026-10

1

Жгут проводов системы зажигания

2

+

11186-3724036-00

1

Жгут проводов форсунок

3

+

11180-3724148-00

1

Жгут проводов катушек зажигания

4

+

21720-3724010-30

1

Жгут проводов передний

5

+

21700-3724070-00

1

Жгут проводов акумуляторной батареи

6

+

21700-3724080-00

1

Провод соединительный

ЖГУТЫ ПРОВОДОВ САЛОНА

K410

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K18

1

+

21728-3724550-00

1

Жгут проводов дополнительный задний

правый

2

+

21700-3724030-50

(01)

1

Жгут проводов панели приборов

2

+

21700-3724030-61

1

Жгут проводов панели приборов

3

+

21728-3724551-00

1

Жгут проводов дополнительный задний

правый

4

+

21703-3724550-19

2

Жгут проводов дополнительный задний

5

+

21720-3724558-00

1

Жгут проводов дополнительный задний

6

+

21720-3724248-00

(01)

1

Жгут проводов датчиков системы пар-

ковки в сборе

7

+

21728-3724210-00

1

Жгут проводов задний

КУЗОВ

М001

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M1

1

+

21728-5000014-00

1

Кузов окрашенный

1

+

21728-5000014-10

(01)

1

Кузов окрашенный

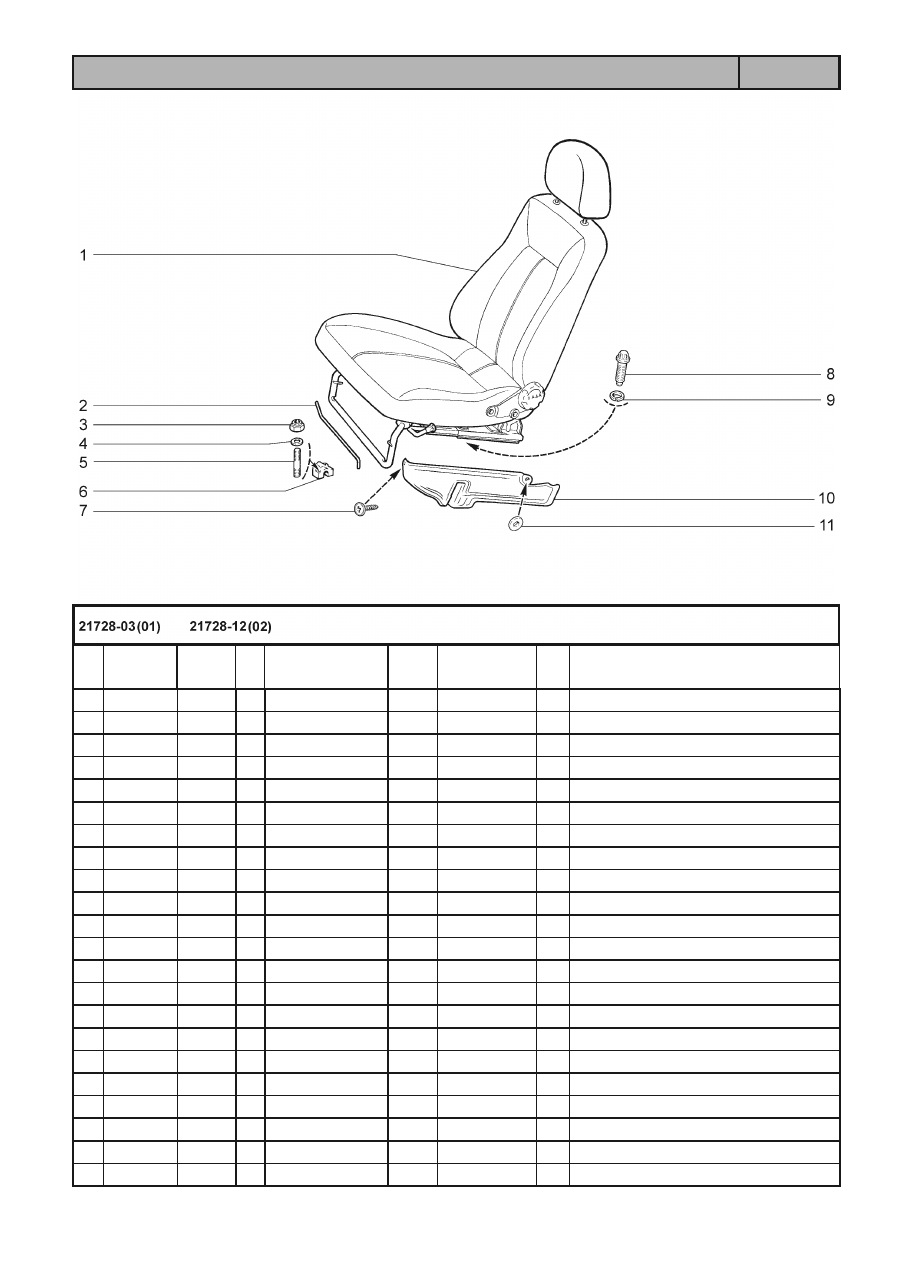

СИДЕНЬЯ ПЕРЕДНИЕ

М100

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M2

1

+

21123-6810012-00

(02)

1

Сиденье переднее правое

1

+

21123-6810012-10

~

(01)

1

Сиденье переднее правое

1

+

21123-6810012-20

~

(01)

1

Сиденье переднее правое

1

+

21123-6810013-00

(02)

1

Сиденье переднее левое

1

+

21123-6810013-10

~

(01)

1

Сиденье переднее левое

1

+

21123-6810013-20

~

(01)

1

Сиденье переднее левое

2

+

21080-6810060-00

2

Торсион переднего сиденья правый

2

+

21080-6810061-00

2

Торсион переднего сиденья левый

3

+

00001-0061041-11

8

Гайка М8 самоконтрящаяся

4

+

00001-0005196-01

8

Шайба 8

5

+

00001-0035175-11

8

Шпилька М8х45

6

+

21100-6810024-00

2

Кронштейн переднего сиденья правый

6

+

21100-6810025-00

2

Кронштейн переднего сиденья левый

7

+

21230-6302332-00

2

Винт самонарезающий

8

+

21100-6810054-30

10

Болт крепления переднего сиденья

9

+

21010-6810052-00

10

Шайба пружинная

10

+

21123-6810050-00

1

Облицовка переднего сиденья правая

10

+

21123-6810051-00

1

Облицовка переднего сиденья левая

11

+

00001-0026470-01

2

Шайба 8

+

21123-6810250-00

(02)

1

Комплект сидений

21123-6810008-10

~

(01)

1

Сиденья (комплект поставки)

+

21123-6810008-20

~

(01)

1

Сиденья (комплект поставки)

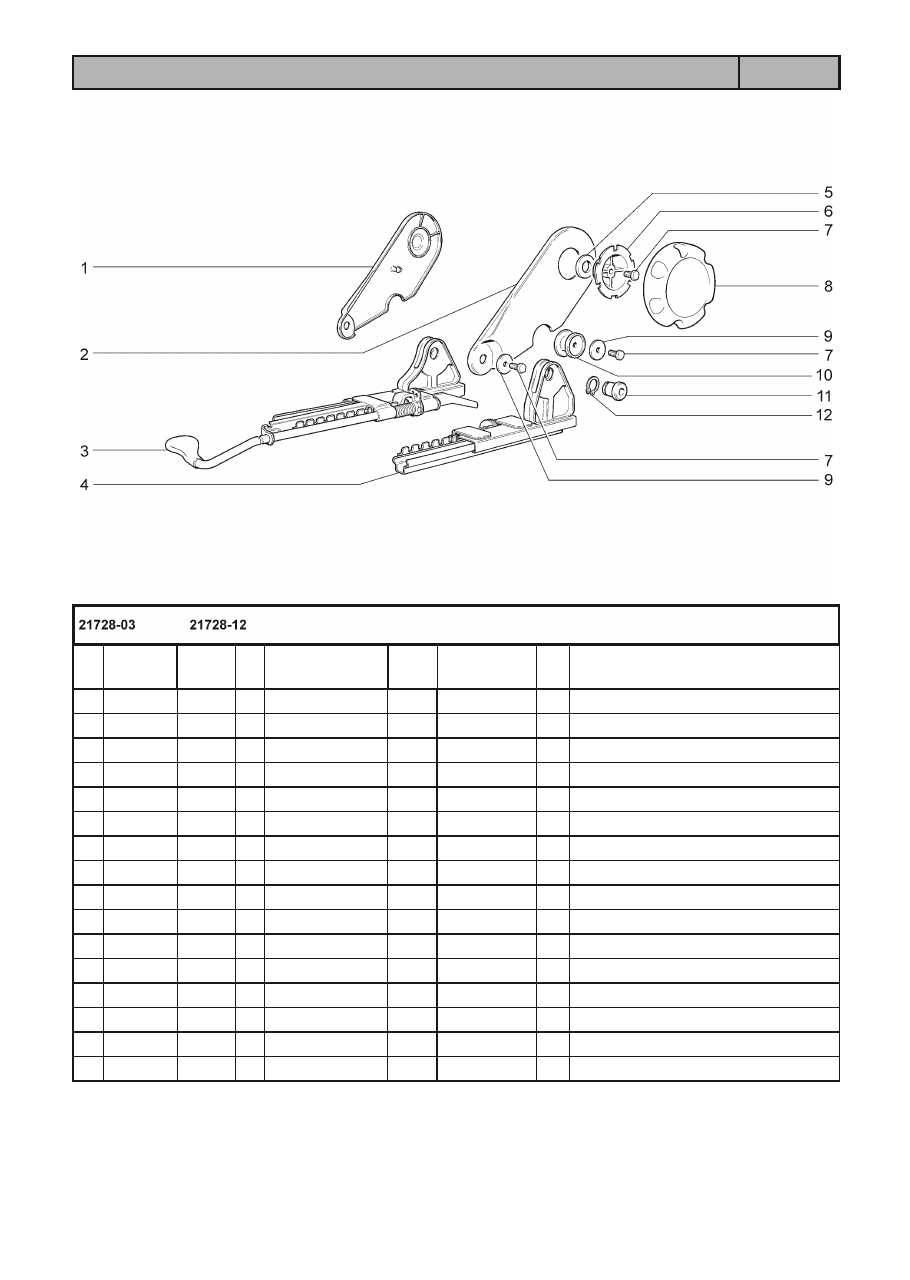

МЕХАНИЗМ УСТАНОВКИ ПЕРЕДНИХ СИДЕНИЙ

М110

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M3

1

+

21080-6814272-00

1

Облицовка внутренняя правая

1

+

21080-6814273-00

1

Облицовка внутренняя левая

2

+

21080-6814308-00

1

Облицовка наружная правая

2

+

21080-6814309-00

1

Облицовка наружная левая

3

+

21100-6814010-10

1

Салазки внутренние правые

3

+

21100-6814011-10

1

Салазки внутренние левые

4

+

21100-6814020-10

1

Салазки наружные правые

4

+

21100-6814021-10

1

Салазки наружные левые

5

+

21080-6814242-00

2

Прокладка

6

+

21080-6814234-01

2

Держатель

7

+

00001-0009020-21

10

Болт М6х12

8

+

21080-6814232-00

2

Ручка

9

+

00001-0026406-03

10

Шайба 6

10

21100-6814270-00

4

Наконечник опоры

11

+

21100-6814318-00

2

Шарнир салазок

12

+

00001-0010664-76

2

Кольцо упорное 16

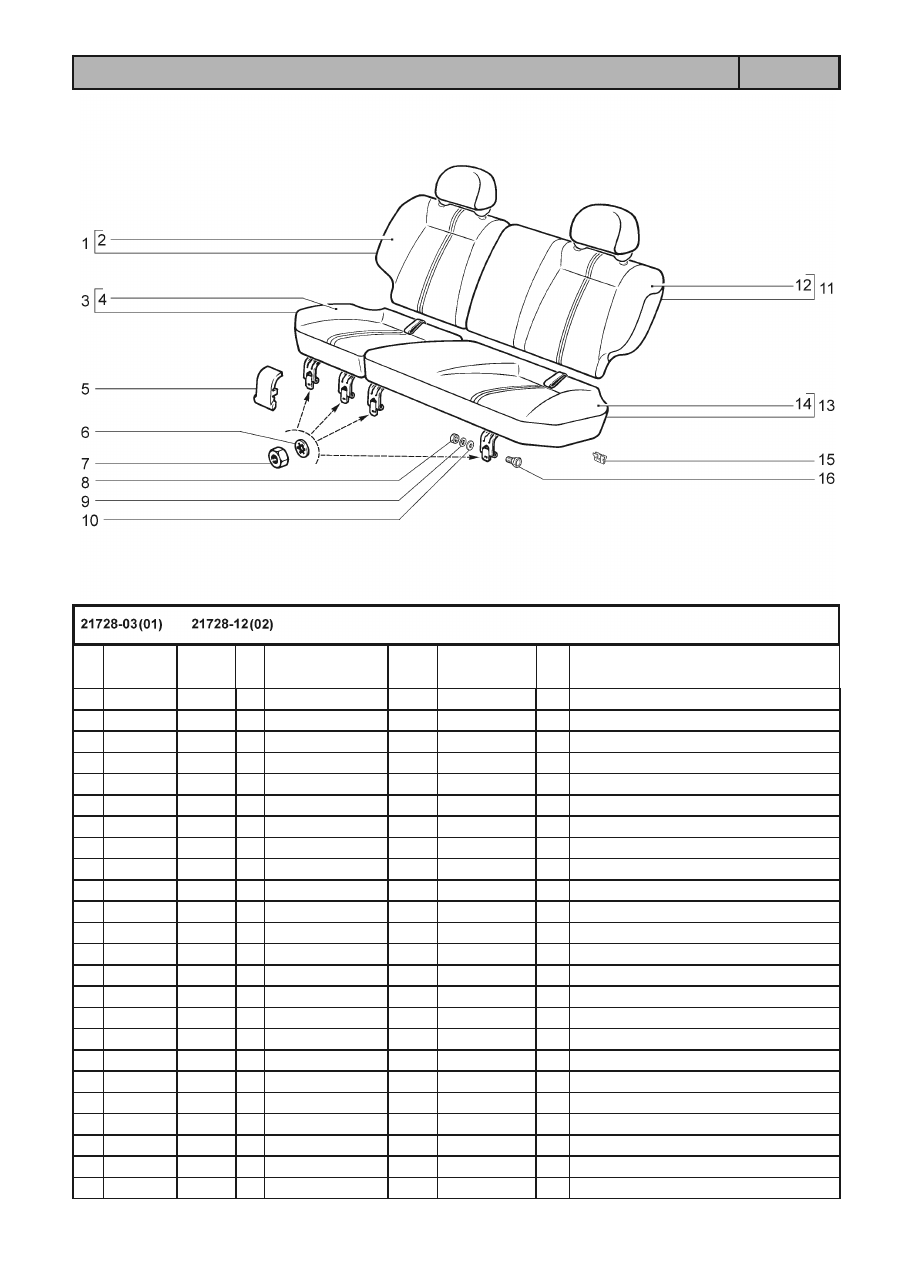

СИДЕНЬЕ ЗАДНЕЕ

М120

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M4

1

+

21123-6820210-00

(01)

1

Спинка заднего сиденья правая

1

+

21728-6820210-00

(02)

1

Спинка заднего сиденья правая

2

+

21123-6822610-00

(01)

1

Обивка спинки заднего сиденья правая

2

+

21728-6822610-00

(02)

1

Обивка спинки заднего сиденья правая

3

+

21123-6820110-00

(01)

1

Подушка заднего сиденья правая

3

+

21728-6820110-00

(02)

1

Подушка заднего сиденья правая

4

+

21123-6822310-00

(01)

1

Обивка подушки заднего сиденья правая

4

+

21728-6822310-00

(02)

1

Обивка подушки заднего сиденья правая

5

+

21110-6824176-00

4

Облицовка петли

6

+

00001-0026053-71

4

Шайба 6 стопорная

7

+

00001-0058962-21

4

Гайка М6

8

+

00001-0021647-11

4

Гайка М10х1,25

9

+

00001-0005168-70

4

Шайба 10 пружинная

10

+

00001-0026386-01

4

Шайба 10

11

+

21123-6820211-00

(01)

1

Спинка заднего сиденья левая

11

+

21728-6820211-00

(02)

1

Спинка заднего сиденья левая

12

+

21123-6822611-00

(01)

1

Обивка спинки заднего сиденья левая

12

+

21728-6822611-00

(02)

1

Обивка спинки заднего сиденья левая

13

+

21123-6820111-00

(01)

1

Подушка заднего сиденья левая

13

+

21728-6820111-00

(02)

1

Подушка заднего сиденья левая

14

+

21123-6822311-00

(01)

1

Обивка подушки заднего сиденья левая

14

+

21728-6822311-00

(02)

1

Обивка подушки заднего сиденья левая

15

+

21110-6822428-00

40

Держатель обивки

16

+

21110-6824062-00

4

Ось петли спинки заднего сиденья

МЕХАНИЗМ УСТАНОВКИ ЗАДНЕГО СИДЕНЬЯ

М130

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M5

1

+

21110-6822812-00

1

Панель средняя правая

2

+

21110-6822818-00

2

Заглушка

3

+

00001-0032742-01

2

Винт М5х16

4

+

00001-0026427-01

2

Шайба 8

5

+

21110-6822814-00

1

Панель спинки правая

6

+

21080-5402271-00

5

Фиксатор держателя

7

+

21080-5402270-00

5

Держатель

8

+

21100-6820126-00

1

Опора подушки сиденья правая

8

+

21100-6820127-00

1

Опора подушки сиденья левая

9

+

00001-0058962-11

4

Гайка М6

10

+

00001-0026053-71

12

Шайба 6 стопорная

11

+

21110-6824200-00

2

Замок подушки заднего сиденья

12

+

21210-6306028-00

2

Ось

13

+

21080-6824210-00

2

Привод замка

14

+

21080-6824208-00

2

Пружина

15

+

00001-0032764-01

4

Винт М6х20

16

+

21110-6824110-01

2

Замок спинки сиденья

17

+

21110-6824156-00

2

Рукоятка замка

18

+

21080-6824122-00

2

Язык замка

19

+

21110-6824114-00

2

Держатель пластины

20

+

21080-6824102-00

2

Фиксатор

21

+

21080-6824184-00

2

Облицовка фиксатора

22

+

21110-6820078-00

1

Буфер

23

+

21110-6822813-00

1

Панель средняя левая

24

+

21110-6822815-00

1

Панель спинки левая

25

+

00001-0076788-03

6

Винт 3,6х12,7 самонарезающий

26

+

21110-6824206-00

2

Фиксатор замка

27

+

00001-0032760-01

4

Винт М6х12

РЕМНИ БЕЗОПАСНОСТИ

М135

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M6

1

+

11180-8217160-00

2

Регулятор крепления переднего ремня

безопасности

2

+

00001-0005166-70

7

Шайба 8 пружинная

3

+

21100-6810054-30

4

Болт крепления регулятора

4

+

21728-8217010-00

1

Ремень безопасности передний правый

5

+

21120-8217210-00

~

1

Ремень безопасности задний боковой

правый

5

+

21120-8217210-10

~

1

Ремень безопасности задний боковой

правый

6

+

21120-8217211-00

~

1

Ремень безопасности задний боковой

левый

6

+

21120-8217211-10

~

1

Ремень безопасности задний боковой

левый

7

+

21080-8217310-00

~

1

Ремень безопасности задний средний

7

+

21080-8217310-40

~

1

Ремень безопасности задний средний

7

+

21080-8217310-50

~

1

Ремень безопасности задний средний

7

+

21100-8217310-30

~

1

Ремень безопасности задний средний

8

+

21728-8217011-00

1

Ремень безопасности передний левый

ТЕРМОШУМОИЗОЛЯЦИЯ

М140

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M7

1

+

21123-5007344-00

1

Пластина защитная передней двери пе-

редняя  правая

1

+

21123-5007345-00

1

Пластина защитная передней двери пе-

редняя левая

2

+

21700-5007120-00

1

Прокладка изоляционная щитка пе-

редка правая

3

+

21100-5007248-00

6

Пистон

4

+

21700-5007060-00

1

Подушка выравнивающая

5

+

21700-5007032-00

1

Обивка щитка передка

6

+

21700-5007062-00

1

Подушка выравнивающая

7

+

21700-5007070-00

1

Подушка опорная

8

+

21123-5007344-00

1

Пластина защитная передней двери зад-

няя правая

8

+

21123-5007345-00

1

Пластина защитная передней двери зад-

няя левая

9

+

21100-5007230-60

1

Обивка пола средняя

10

+

21700-5007210-00

1

Обивка пола передняя

11

+

21100-5007080-20

1

Подушка выравнивающая

12

+

21700-5007121-10

1

Прокладка изоляционная щитка пе-

редка левая

ТЕРМОШУМОИЗОЛЯЦИЯ МОТОРНОГО ОТСЕКА

М145

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M8

1

+

21700-5007530-00

1

Прокладка коробки воздухопритока

верхняя правая

2

+

21700-5007534-00

1

Прокладка изоляционная коробки воз-

духопритока

3

+

00001-0026437-01

2

Шайба 6

4

+

00001-0058962-21

2

Гайка М6

5

+

11190-5007722-00

~

19

Кнопка

5

+

11190-5007722-01

~

19

Кнопка

6

+

21700-5007402-00

1

Обивка капота

7

+

21720-5007502-00

1

Обивка моторного отсека правая

8

+

00001-0025981-71

5

Шайба 5 стопорная

9

+

00001-0076703-07

5

Винт 4,3х19 самонарезающий

10

+

21720-5007540-00

1

Обивка моторного отсека средняя в сборе

11

+

21700-5007532-00

~

3

Прокладка коробки воздухопритока

11

+

21700-5007532-01

~

3

Прокладка коробки воздухопритока

12

+

21700-5007531-00

1

Прокладка коробки воздухопритока

верхняя левая

13

+

21700-5007503-00

1

Обивка моторного отсека левая

14

+

21700-5007523-00

1

Прокладка моторного отсека верхняя

15

+

21700-5007525-00

1

Прокладка моторного отсека нижняя

16

+

21010-8109143-00

2

Гайка пружинная

17

+

00001-0026085-70

2

Шайба 8 стопорная

18

+

21030-8109142-00

2

Винт

КОВРИКИ ПОЛА И БАГАЖНИКА

М150

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M9

1

+

00001-0076793-07

12

Винт 3,6х31,8 самонарезающий

2

+

00001-0076706-07

8

Винт 4,3х31,8 самонарезающий

3

+

11180-8212778-00

8

Втулка

4

+

21728-5109076-00

1

Облицовка порога передняя правая

4

+

21728-5109077-00

1

Облицовка порога передняя левая

5

+

21100-5007248-00

2

Пистон

6

+

21728-5109078-00

1

Облицовка порога задняя правая

6

+

21728-5109079-00

1

Облицовка порога задняя левая

7

+

21720-5109054-00

~

1

Коврик багажника в сборе

7

+

21720-5109054-02

~

1

Коврик багажника в сборе

7

+

21720-5109055-01

~

1

Коврик багажника

8

+

21720-5109008-70

1

Коврик пола
