LADA PRIORA Coupe. Каталог деталей и сборочных единиц - часть 5

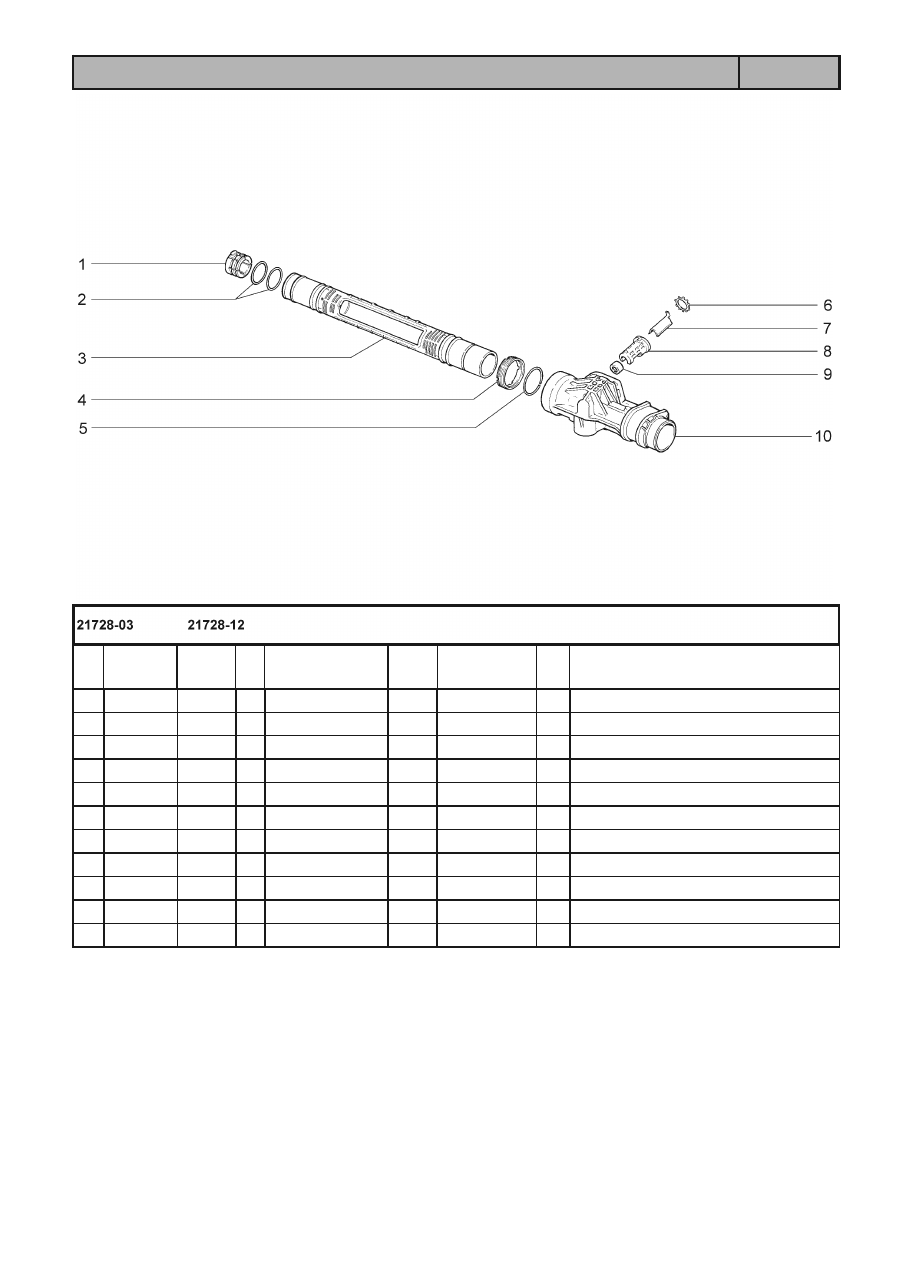

КАРТЕР РУЛЕВОГО МЕХАНИЗМА

D160

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D5

1

+

21100-3401022-01

~

1

Втулка рейки

1

+

21100-3401022-02

~

1

Втулка рейки

2

+

21100-3401020-00

2

Кольцо

3

+

21100-3401016-02

1

Труба картера

4

+

21100-3401268-00

1

Гайка трубы

5

+

21100-3401270-00

1

Кольцо стопорное

6

+

21100-3401048-00

1

Шайба стопорная

7

+

21100-3401274-00

1

Пластина опорная

8

+

21100-3401272-00

1

Корпус

9

+

21100-3401104-00

1

Подшипник нижний

10

+

11183-3401015-00

1

Картер рулевого механизма

ЭЛЕМЕНТЫ ПЕРЕДНЕЙ ПОДВЕСКИ И ДАТЧИК НЕРОВНОЙ

ДОРОГИ

D200

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D6

1

+

00001-0032766-01

2

Винт М6х25

2

+

00001-0026053-71

2

Шайба 6 стопорная

3

+

21230-1413130-01

~

1

Датчик неровной дороги

3

+

21230-1413130-02

~

1

Датчик неровной дороги

3

+

21230-1413130-03

~

1

Датчик неровной дороги

4

+

00001-0061041-11

6

Гайка М8 самоконтрящаяся

5

+

00001-0005196-01

6

Шайба 8

6

+

21700-1413134-00

1

Кронштейн датчика неровной дороги

7

+

21700-2901022-11

1

Стойка правая с кулаком и тормозом

7

+

21700-2901023-11

1

Стойка левая с кулаком и тормозом

8

+

21700-2901030-00

1

Стойка телескопическая правая в сборе

8

+

21700-2901031-00

1

Стойка телескопическая левая в сборе

9

+

21080-2901050-00

2

Болт стойки верхний

10

+

21080-2901051-00

2

Болт стойки нижний

11

+

21080-2901052-00

2

Шайба болта

12

+

00001-0061050-21

4

Гайка М12х1,25 самоконтрящаяся

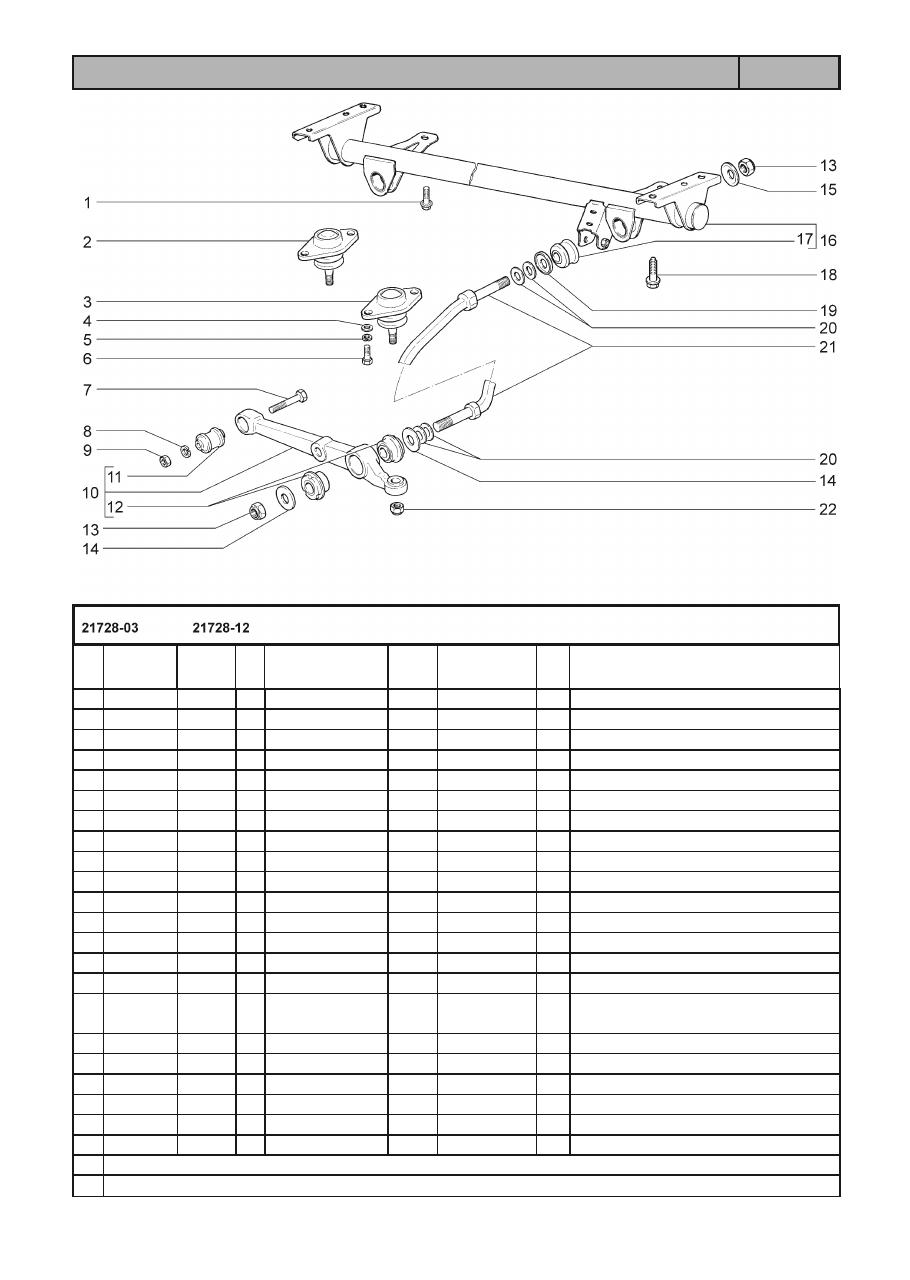

РЫЧАГИ И ПОПЕРЕЧИНА ПЕРЕДНЕЙ ПОДВЕСКИ

D210

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D7

1

+

00001-0038381-21

2

Болт М8х20 с зубчатым буртиком

2

+

21100-2904192-01

~ **

2

Палец шаровой с защитным чехлом

3

+

21100-2904192-00

~ **

2

Палец шаровой с защитным чехлом

4

+

00001-0026386-01

**

4

Шайба 10

5

+

00001-0005168-70

**

4

Шайба 10 пружинная

6

+

00001-0059707-30

**

4

Болт М10х1,25х25

7

+

00001-0055412-31

2

Болт М12х1,25х70

8

+

00001-0005170-70

2

Шайба 12 пружинная

9

+

00001-0061015-21

2

Гайка М12х1,25

10

+

21080-2904020-00

2

Рычаг нижний

11

+

21080-2904040-00

2

Шарнир нижнего рычага

12

+

21080-2904046-00

4

Шарнир растяжки задний

13

+

00001-0025749-21

4

Гайка М16х1,5 самоконтрящаяся

14

+

21080-2904045-00

4

Шайба упорная

15

+

21100-2904054-00

2

Шайба переднего шарнира

16

+

21120-2904400-00

1

Поперечина передней подвески с шарни-

рами

17

+

21080-2904050-00

2

Подушка переднего шарнира

18

+

21100-2904312-00

4

Болт

19

+

21100-2904055-00

2

Шайба

20

+

21080-2904225-00

*

8

Шайба регулировочная

21

+

21080-2904270-00

2

Растяжка нижнего рычага

22

+

00001-0061050-11

2

Гайка М12х1,25 самоконтрящаяся

* - наибольшее количество

** - входит в состав стоек телескопических в сборе (D200)

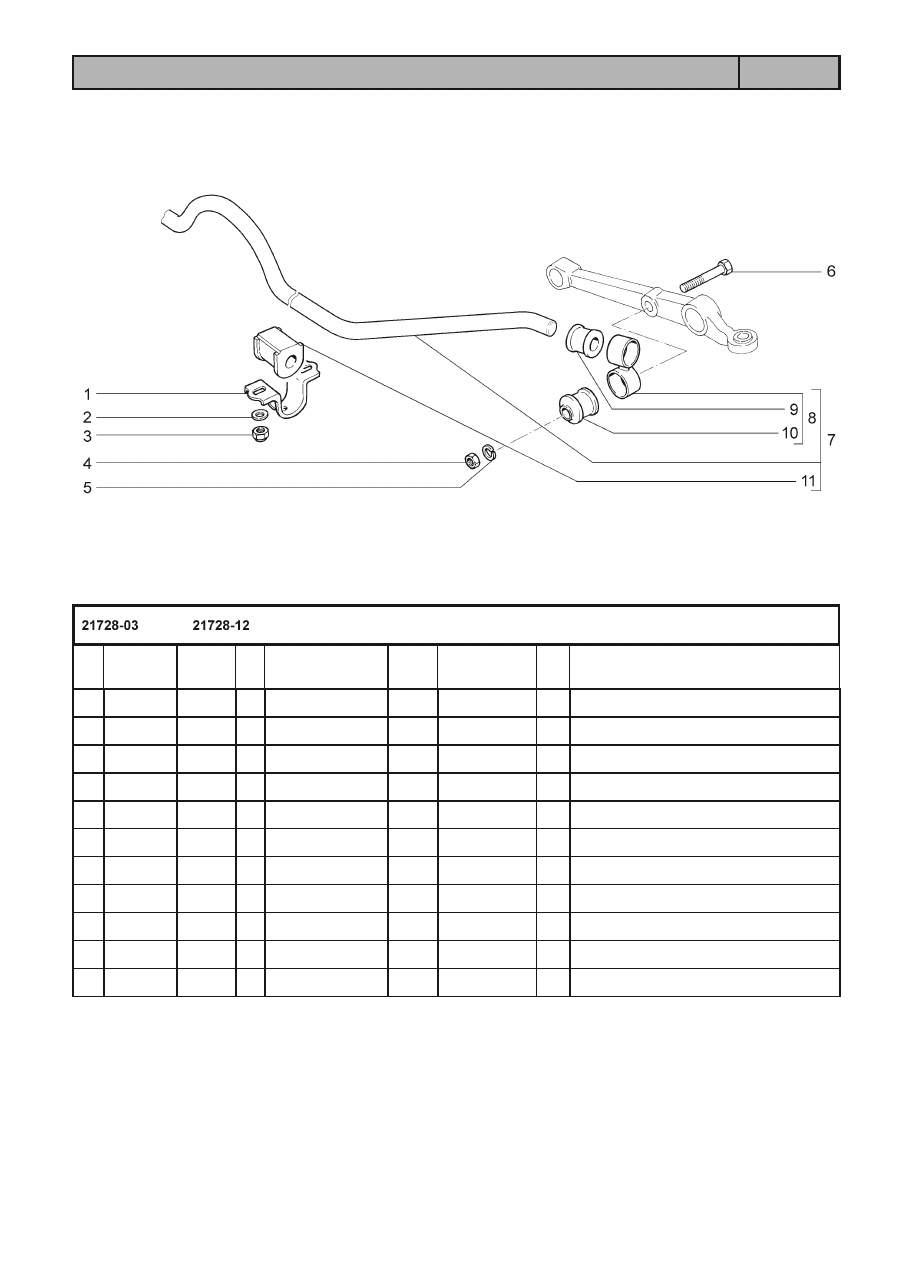

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

D220

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D8

1

+

21080-2906042-00

2

Кронштейн подушки штанги

2

+

00001-0005196-01

4

Шайба 8

3

+

00001-0061041-11

4

Гайка М8 самоконтрящаяся

4

+

00001-0021647-11

2

Гайка М10х1,25

5

+

00001-0005168-70

2

Шайба 10 пружинная

6

+

00001-0059713-21

2

Болт М10х1,25х75

7

+

21700-2906010-00

1

Штанга стабилизатора в сборе

8

+

11180-2906050-00

2

Стойка стабилизатора

9

+

11180-2906078-00

2

Втулка стойки верхняя

10

+

21080-2906079-00

2

Втулка стойки нижняя

11

+

11180-2906040-00

2

Подушка штанги

СТОЙКИ ТЕЛЕСКОПИЧЕСКИЕ ПЕРЕДНЕЙ ПОДВЕСКИ

D230

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D9

1

+

21080-2901056-00

2

Гайка М14х1,5

2

+

21700-2902834-00

4

Ограничитель хода сжатия

3

+

21100-2902816-00

~

2

Буфер хода сжатия

3

+

21100-2902816-01

~

2

Буфер хода сжатия

4

+

21700-2902814-00

2

Кожух защитный стойки

5

+

21700-2905002-00

1

Стойка телескопическая правая

5

+

21700-2905003-00

1

Стойка телескопическая левая

6

+

21700-2902821-04

~

2

Опора верхняя стойки

7

+

21700-2902821-00

~

2

Опора верхняя стойки

8

+

21080-2902830-00

6

Болт

9

+

11180-2902840-00

~

2

Подшипник

9

+

11180-2902840-01

~

2

Подшипник

10

+

21700-2902760-00

2

Чашка пружины верхняя

11

+

21700-2902723-00

2

Прокладка изолирующая пружины

верхняя

12

+

21700-2902712-00

2

Пружина передней подвески

21100-2902816-00 х2 ~ 21100-2902816-01 х2

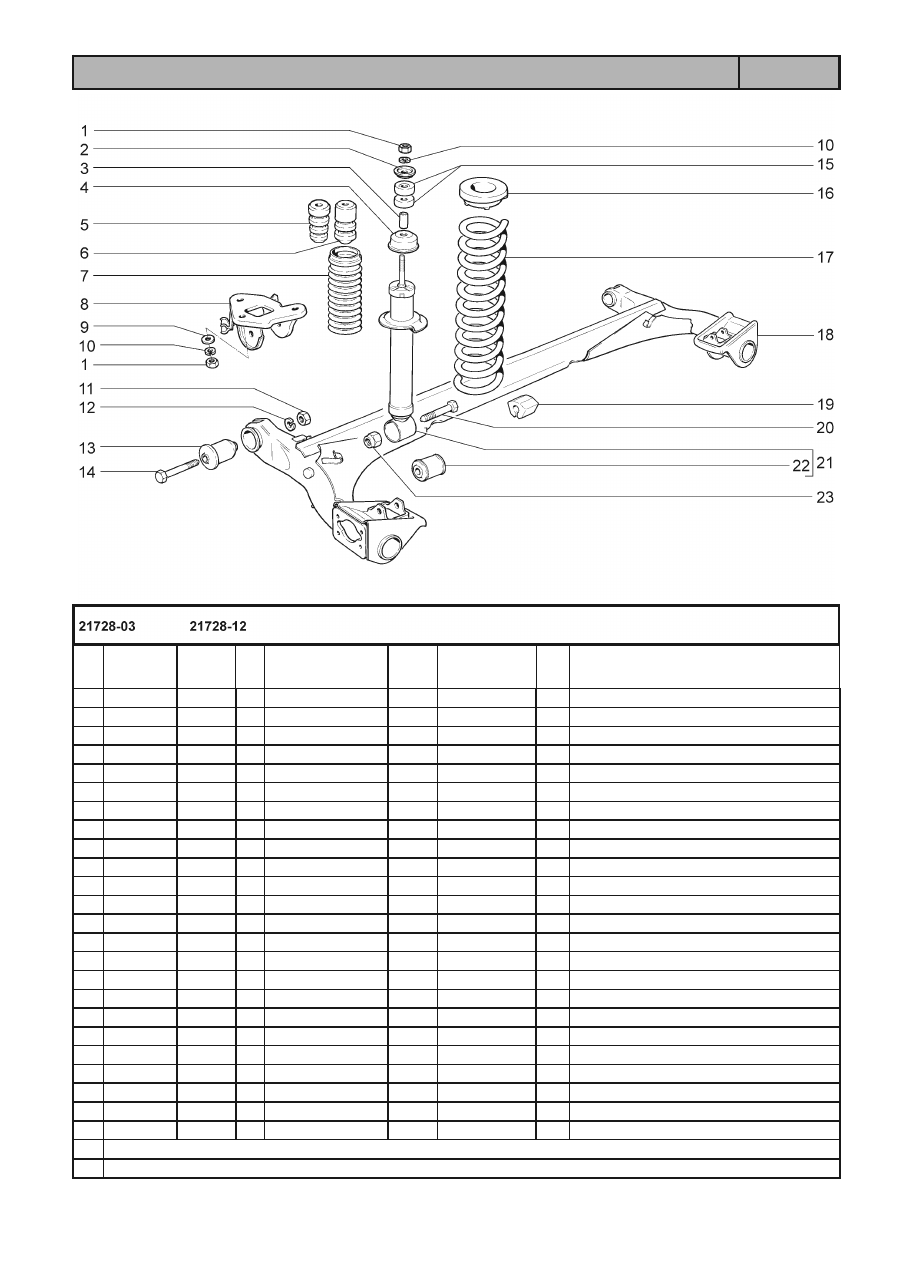

ПОДВЕСКА ЗАДНЯЯ

D300

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D10

1

+

00001-0021647-11

8

Гайка М10х1,25

2

+

21010-2905455-01

2

Шайба

3

+

21080-2915542-00

2

Втулка амортизатора

4

+

21080-2915608-00

2

Крышка кожуха

5

+

21100-2912622-01

~

2

Буфер хода сжатия

6

+

21100-2912622-02

~

2

Буфер хода сжатия

7

+

21080-2915681-01

2

Кожух

8

+

21100-2914046-00

1

Кронштейн рычага правый

8

+

21100-2914047-00

1

Кронштейн рычага левый

9

+

00001-0026297-01

6

Шайба 10

10

+

00001-0005168-70

8

Шайба 10 пружинная

11

+

00001-0061015-11

2

Гайка М12х1,25

12

+

00001-0005170-70

2

Шайба 12 пружинная

13

+

21100-2914054-00

*

2

Шарнир рычага

14

+

21080-2914040-00

2

Болт рычага

15

+

21100-2915450-00

4

Подушка амортизатора

16

+

21100-2912652-00

2

Прокладка верхняя

17

+

21100-2912712-00

2

Пружина задней подвески

18

+

21700-2914008-00

*

1

Рычаги задней подвески

19

+

11180-2916040-00

*

1

Подушка штанги заднего стабилизатора

20

+

00001-0061429-21

2

Болт М12х1,25х80 с заостренным концом

21

+

21700-2915004-00

2

Амортизатор задней подвески

22

+

21080-2915446-01

2

Втулка амортизатора

23

+

00001-0061050-11

2

Гайка М12х1,25 самоконтрящаяся

21100-2912622-01 х2  ~  21100-2912622-02 х2

* - входит в состав 21700-2914002-10 (D310)

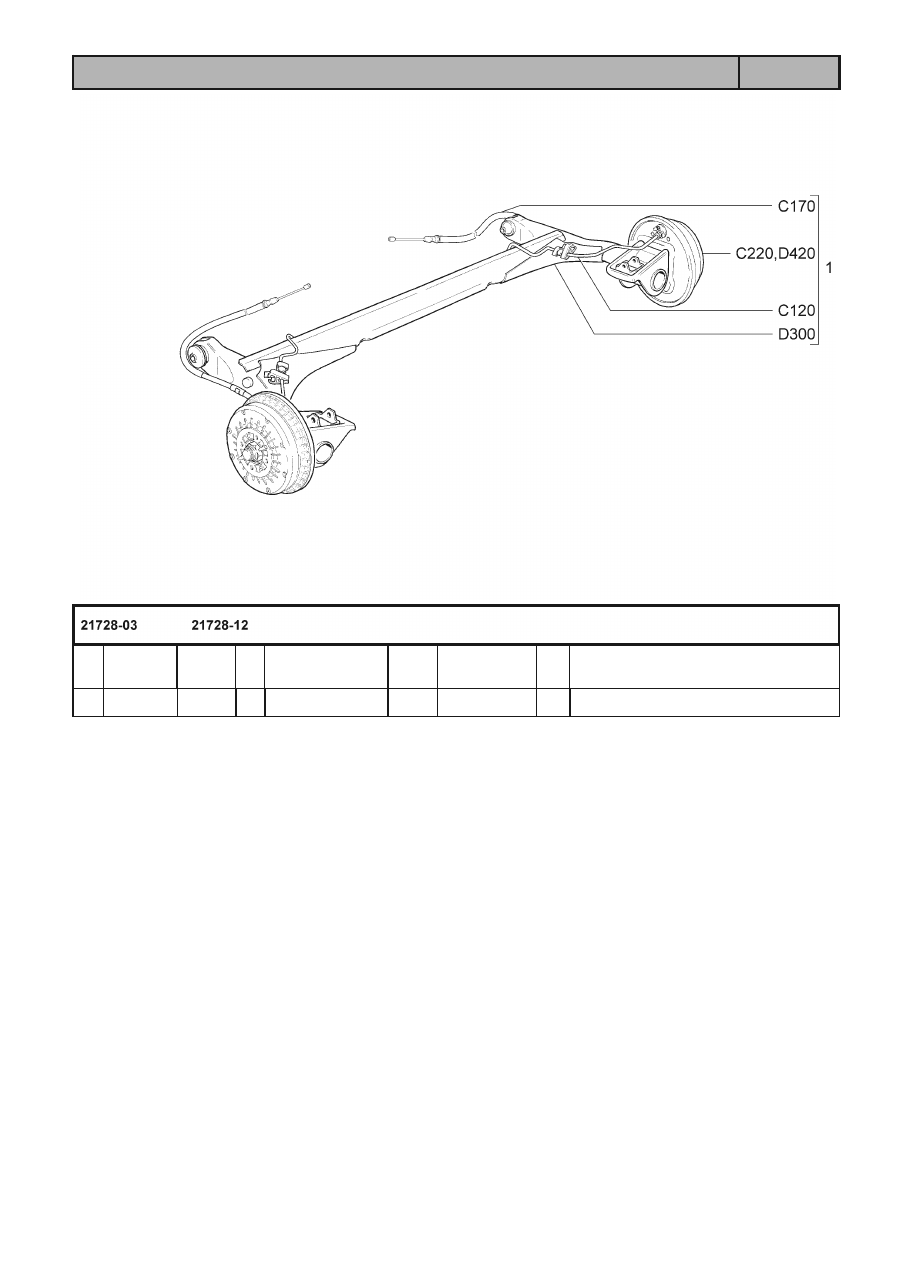

РЫЧАГИ ЗАДНЕЙ ПОДВЕСКИ С ТОРМОЗАМИ

D310

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D11

1

+

21700-2914002-10

1

Рычаги задней подвески с тормозами

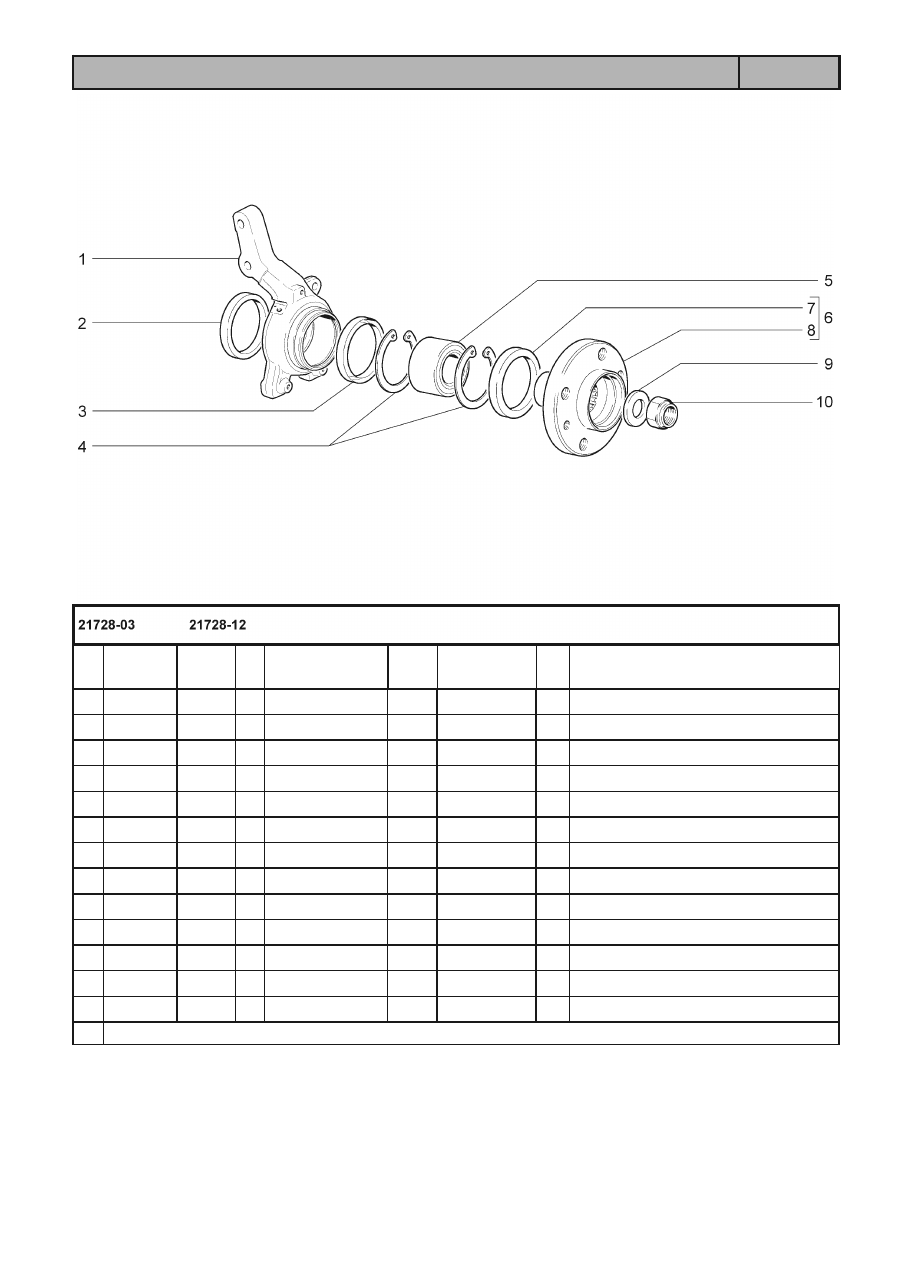

КУЛАКИ ПОВОРОТНЫЕ И СТУПИЦЫ

D400

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D12

1

+

11180-3001014-10

*

1

Кулак поворотный правый

1

+

11180-3001015-10

*

1

Кулак поворотный левый

2

+

21080-3001060-00

*

2

Кольцо грязезащитное внутреннее

3

+

21080-3001061-00

*

2

Кольцо грязезащитное наружное

4

+

11180-3103032-00

*

4

Кольцо стопорное

5

+

11180-3103020-00

~ *

2

Подшипник ступицы

5

+

11180-3103020-02

~ *

2

Подшипник ступицы

5

+

11180-3103020-03

~ *

2

Подшипник ступицы

6

+

11180-3103012-00

*

2

Ступица переднего колеса в сборе

7

+

21080-3103061-00

2

Кольцо грязезащитное

8

+

11180-3103015-00

2

Ступица переднего колеса

9

+

21080-3103079-00

2

Шайба подшипника

10

+

00001-0040442-71

2

Гайка М20х1,5 с пояском

* - входит в состав 21700-2901022-11, 21700-2901023-11 (D200)

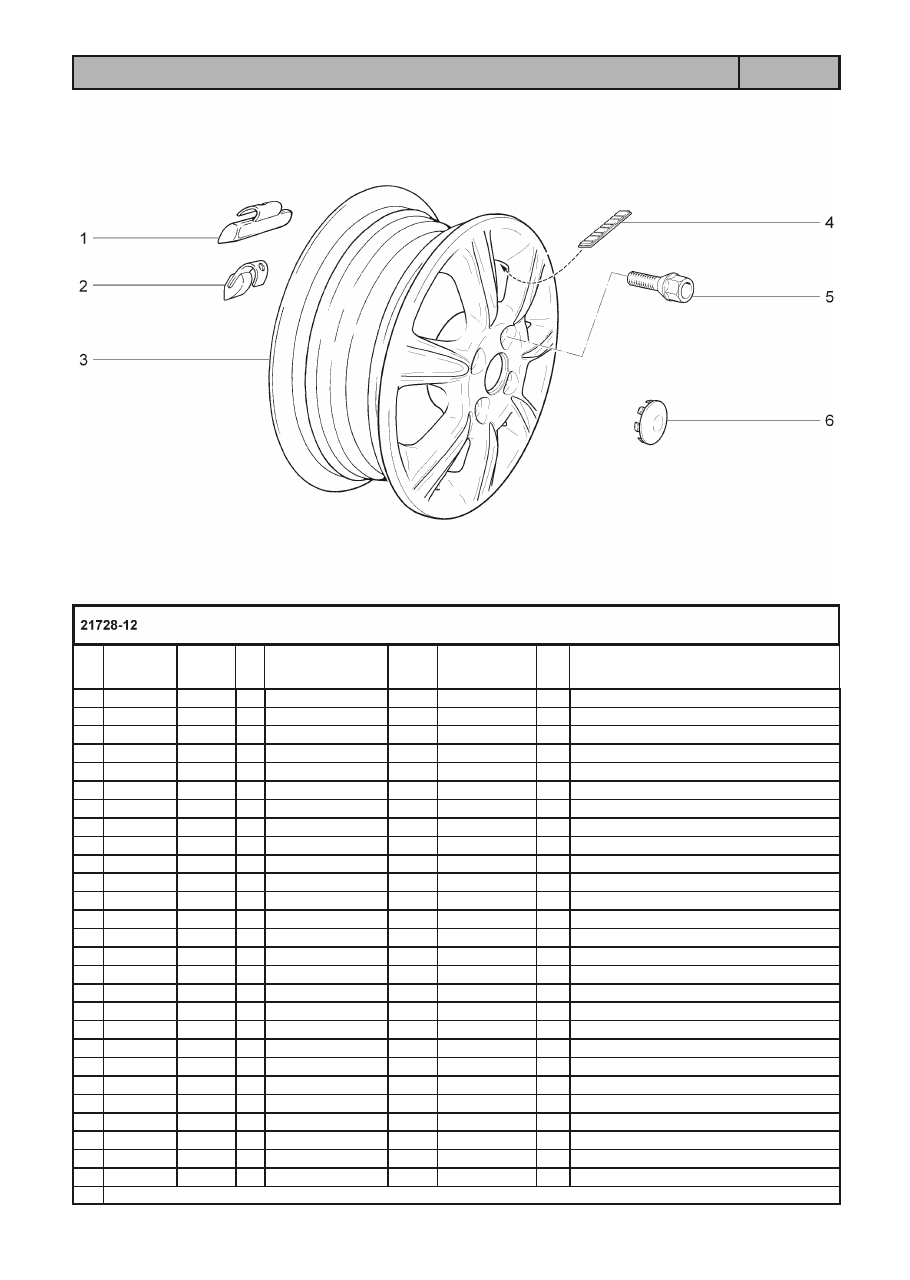

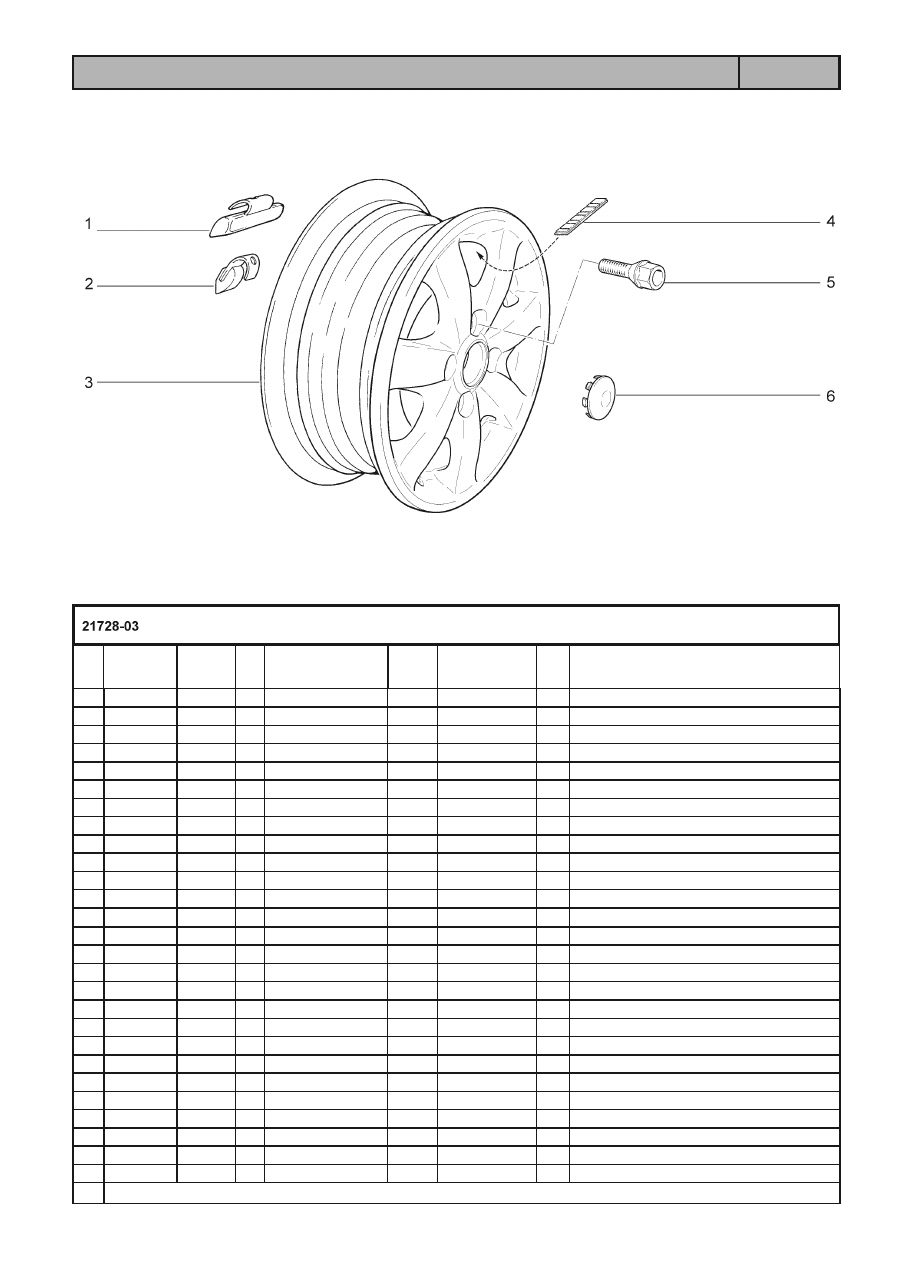

КОЛЕСА

D410

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D13

1

21120-3101303-00

^ *

5

Груз балансировочный 15г

1

21120-3101304-00

^ *

5

Груз балансировочный 20г

1

21120-3101306-00

^ *

5

Груз балансировочный 25г

1

21120-3101307-00

^ *

5

Груз балансировочный 30г

1

21120-3101308-00

^ *

5

Груз балансировочный 35г

1

21120-3101309-00

^ *

5

Груз балансировочный 40г

1

21120-3101310-00

^ *

5

Груз балансировочный 45г

1

21120-3101311-00

^ *

5

Груз балансировочный 50г

1

21120-3101312-00

^ *

5

Груз балансировочный 55г

1

21120-3101313-00

^ *

5

Груз балансировочный 60г

2

+

21100-3101301-00

^ *

5

Груз балансировочный 5г

2

+

21100-3101302-00

^ *

5

Груз балансировочный 10г

3

+

21728-3101015-00

5

Колесо литое

4

11194-3101301-00

^ *

5

Груз балансировочный 5г

4

11194-3101302-00

^ *

5

Груз балансировочный 10г

4

11194-3101303-00

^ *

5

Груз балансировочный 15г

4

11194-3101304-00

^ *

5

Груз балансировочный 20г

4

11194-3101306-00

^ *

5

Груз балансировочный 25г

4

11194-3101307-00

^ *

5

Груз балансировочный 30г

4

11194-3101308-00

^ *

5

Груз балансировочный 35г

4

11194-3101309-00

^ *

5

Груз балансировочный 40г

4

11194-3101310-00

^ *

5

Груз балансировочный 45г

4

11194-3101311-00

^ *

5

Груз балансировочный 50г

4

11194-3101312-00

^ *

5

Груз балансировочный 55г

4

11194-3101313-00

^ *

5

Груз балансировочный 60г

5

+

21120-3101040-10

16

Болт колеса

6

21728-3101014-00

5

Колпак центральный колеса

* - наибольшее количество

КОЛЕСА

D411

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D14

1

21120-3101303-00

^ *

5

Груз балансировочный 15г

1

21120-3101304-00

^ *

5

Груз балансировочный 20г

1

21120-3101306-00

^ *

5

Груз балансировочный 25г

1

21120-3101307-00

^ *

5

Груз балансировочный 30г

1

21120-3101308-00

^ *

5

Груз балансировочный 35г

1

21120-3101309-00

^ *

5

Груз балансировочный 40г

1

21120-3101310-00

^ *

5

Груз балансировочный 45г

1

21120-3101311-00

^ *

5

Груз балансировочный 50г

1

21120-3101312-00

^ *

5

Груз балансировочный 55г

1

21120-3101313-00

^ *

5

Груз балансировочный 60г

2

+

21100-3101301-00

^ *

5

Груз балансировочный 5г

2

+

21100-3101302-00

^ *

5

Груз балансировочный 10г

3

+

21728-3101015-10

5

Колесо литое

4

11194-3101301-00

^ *

5

Груз балансировочный 5г

4

11194-3101302-00

^ *

5

Груз балансировочный 10г

4

11194-3101303-00

^ *

5

Груз балансировочный 15г

4

11194-3101304-00

^ *

5

Груз балансировочный 20г

4

11194-3101306-00

^ *

5

Груз балансировочный 25г

4

11194-3101307-00

^ *

5

Груз балансировочный 30г

4

11194-3101308-00

^ *

5

Груз балансировочный 35г

4

11194-3101309-00

^ *

5

Груз балансировочный 40г

4

11194-3101310-00

^ *

5

Груз балансировочный 45г

4

11194-3101311-00

^ *

5

Груз балансировочный 50г

4

11194-3101312-00

^ *

5

Груз балансировочный 55г

4

11194-3101313-00

^ *

5

Груз балансировочный 60г

5

+

21120-3101040-10

16

Болт колеса

6

21728-3101014-00

5

Колпак центральный колеса

* - наибольшее количество

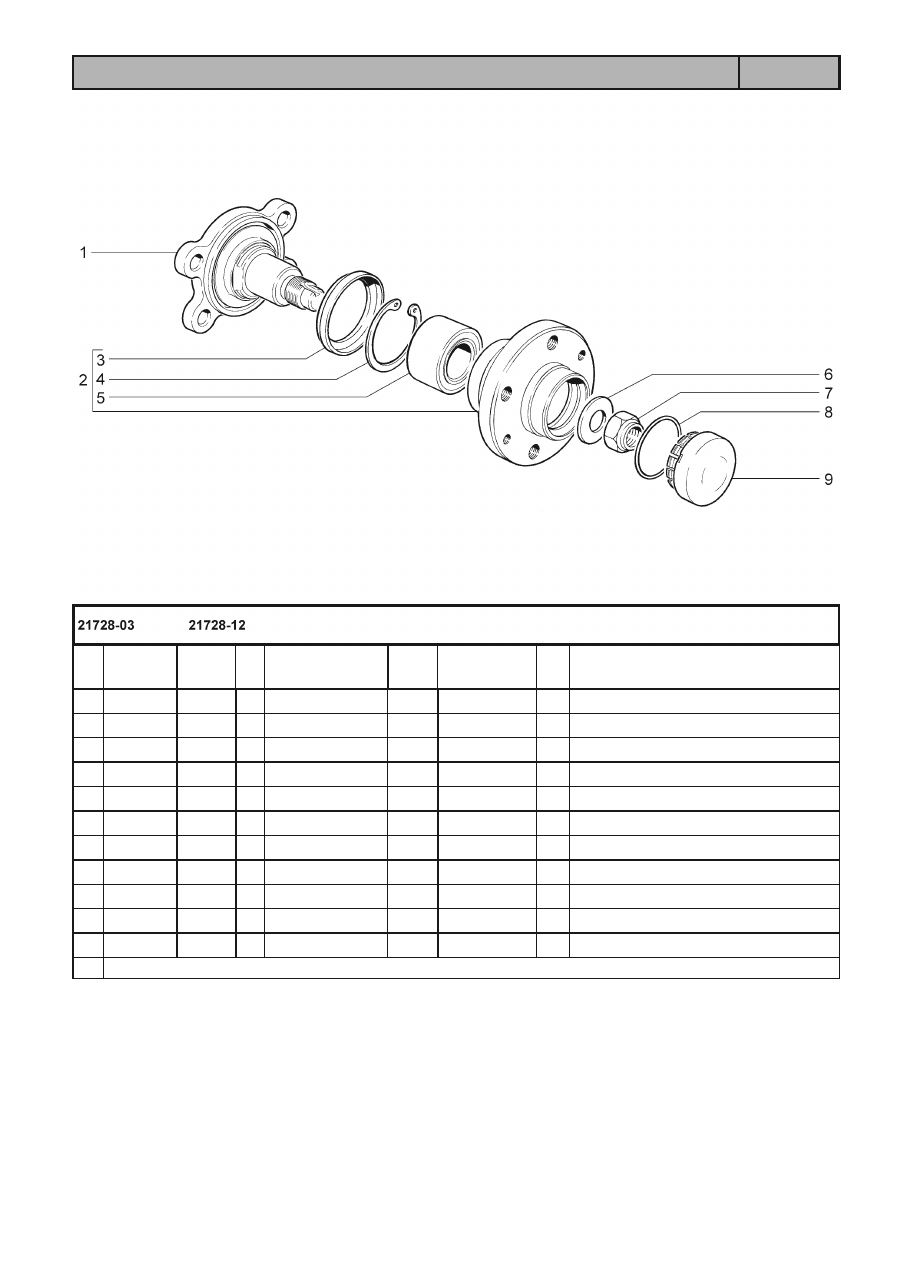

СТУПИЦЫ ЗАДНИХ КОЛЕС

D420

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D15

1

+

21080-3104055-00

*

2

Ось ступицы с грязеотражателем

2

+

21100-3104014-00

*

2

Ступица заднего колеса

3

+

21080-3104016-00

2

Кольцо грязезащитное

4

+

21080-3104032-00

2

Кольцо стопорное

5

+

21080-3104020-00

~

2

Подшипник

5

+

21080-3104020-01

~

2

Подшипник

5

+

21080-3104020-02

~

2

Подшипник

6

+

21080-3104079-00

*

2

Шайба подшипника

7

+

00001-0040442-71

*

2

Гайка М20х1,5 с пояском

8

+

21080-3103068-00

2

Кольцо уплотнительное

9

+

21100-3103065-00

2

Колпак ступицы колеса

* - входит в состав 21700-2914002-10 (D310)

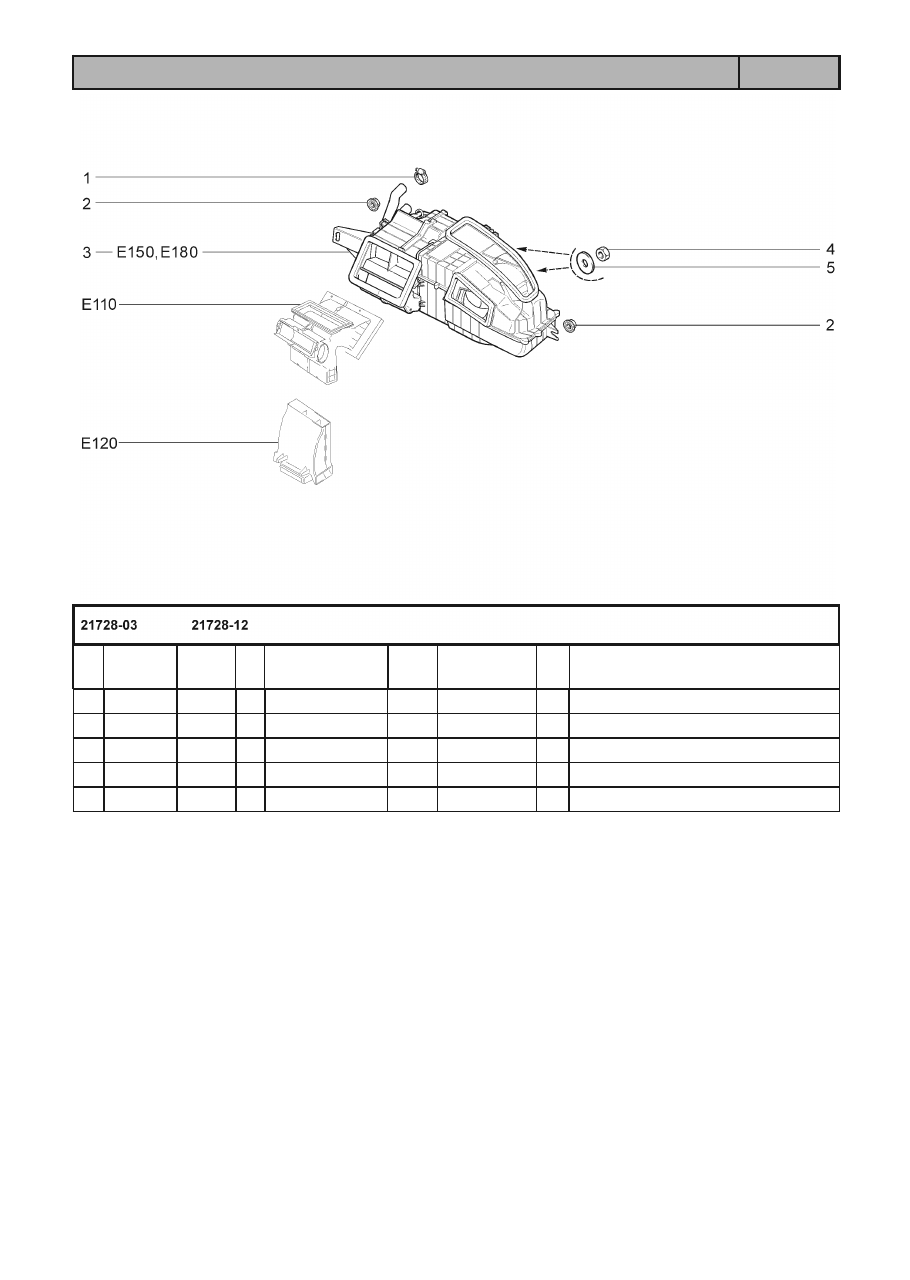

СИСТЕМА ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ

Е100

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E1

1

+

21080-1300080-60

2

Хомут винтовой

2

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

3

+

21703-8101012-10

1

Отопитель в сборе

4

+

00001-0007259-11

2

Гайка М6 низкая

5

+

00001-0026406-01

2

Шайба 6

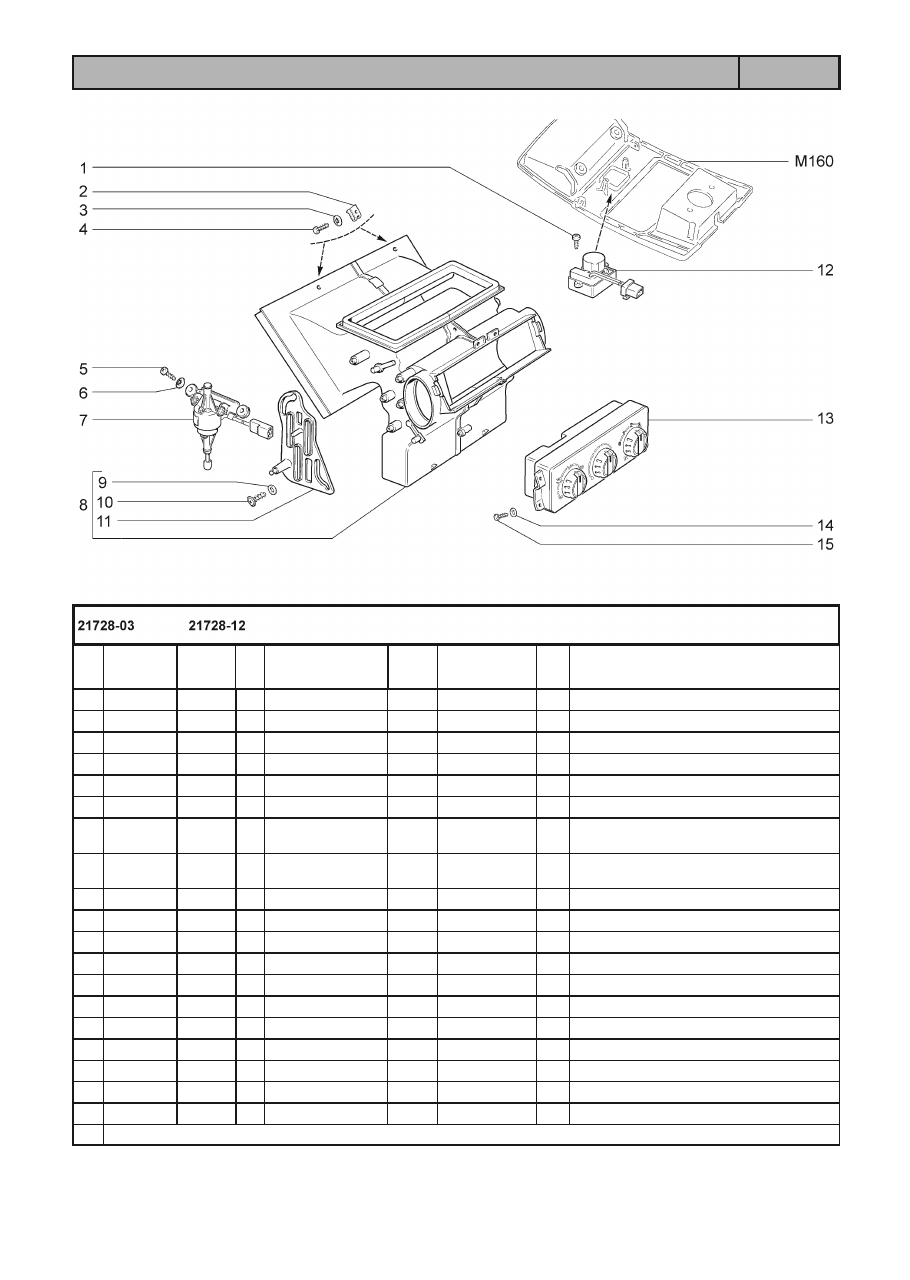

УПРАВЛЕНИЕ КЛИМАТИЧЕСКОЙ УСТАНОВКОЙ

Е110

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E2

1

+

00001-0076680-01

2

Винт 2,9х9,5 самонарезающий

2

+

21010-8109137-00

*

2

Гайка пружинная

3

+

00001-0025991-73

*

2

Шайба 5 стопорная

4

+

00001-0076702-07

*

2

Винт 4,3х15,9 самонарезающий

5

+

00001-0076691-01

*

2

Винт 3,6х12,7 самонарезающий

6

+

00001-0025980-73

*

2

Шайба 4 стопорная

7

+

21700-8127100-00

~ *

1

Моторедуктор распределения воздуш-

ного потока

7

+

21700-8127100-01

~ *

1

Моторедуктор распределения воздуш-

ного потока

8

+

21700-8103010-00

*

1

Распределитель воздухообогрева

9

+

00001-0026428-01

3

Шайба 4

10

+

21230-6302332-00

3

Винт самонарезающий

11

+

21700-8103070-00

1

Рычаг привода заслонок

12

+

11186-8128050-00

~

1

Датчик температуры воздуха салона

12

+

11186-8128050-01

~

1

Датчик температуры воздуха салона

13

+

21703-8128020-00

~ *

1

Контроллер управления отопителем

13

+

21703-8128020-01

~ *

1

Контроллер управления отопителем

13

+

21703-8128020-02

~ *

1

Контроллер управления отопителем

14

+

00001-0005193-01

*

4

Шайба 5

15

+

00001-0076701-01

*

4

Винт 4,3х12,7 самонарезающий

* - входит в состав панели проборов (М190)

ВОЗДУХОПРОВОДЫ И СОПЛА

Е120

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E3

1

+

21700-8104041-00

*

1

Сопло вентиляции кузова боковое левое

2

+

21700-8104403-00

*

1

Воздухопровод вентиляции кузова левый

3

+

21010-8109137-00

*

8

Гайка пружинная

4

+

00001-0025991-73

*

8

Шайба 5 стопорная

5

+

00001-0076702-07

*

8

Винт 4,3х15,9 самонарезающий

6

+

21700-8104030-00

*

1

Сопло вентиляции кузова центральное

7

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

8

+

21700-8108062-00

1

Сопло обогрева бокового стекла правое

8

+

21700-8108063-00

1

Сопло обогрева бокового стекла левое

9

+

21700-8104402-00

*

1

Воздухопровод вентиляции кузова правый

10

+

21700-8104040-00

*

1

Сопло вентиляции кузова боковое правое

11

+

21700-8101340-00

*

1

Воздухопровод обогрева ног

12

+

21700-8104032-00

1

Воздухопровод обогрева салона правый

12

+

21700-8104033-00

1

Воздухопровод обогрева салона левый

* - входит в состав панели приборов (М190)

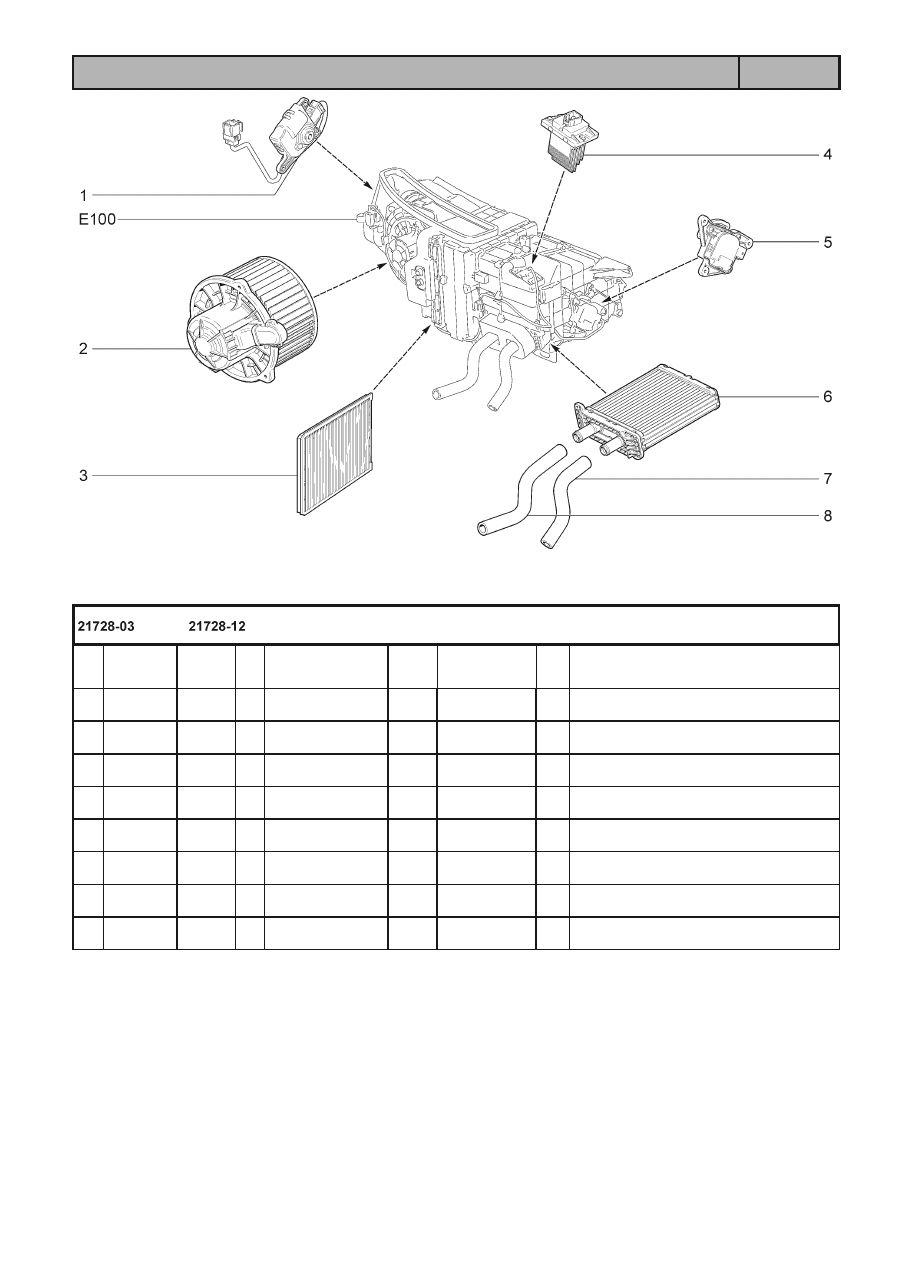

ОТОПИТЕЛЬ

Е150

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E4

1

+

21700-8127300-10

1

Моторедуктор заслонки рециркуляции

воздуха

2

+

21700-8118020-10

1

Электровентилятор отопителя

3

+

21700-8122090-00

1

Фильтр воздушный

4

+

21703-8127025-10

1

Регулятор частоты вращения электро-

вентилятора

5

+

21700-8127200-10

1

Моторедуктор заслонки отопителя

6

+

21700-8101060-10

1

Радиатор отопителя

7

+

21700-8101208-00

1

Шланг отводящий отопителя

8

+

21700-8101200-10

1

Шланг подводящий отопителя

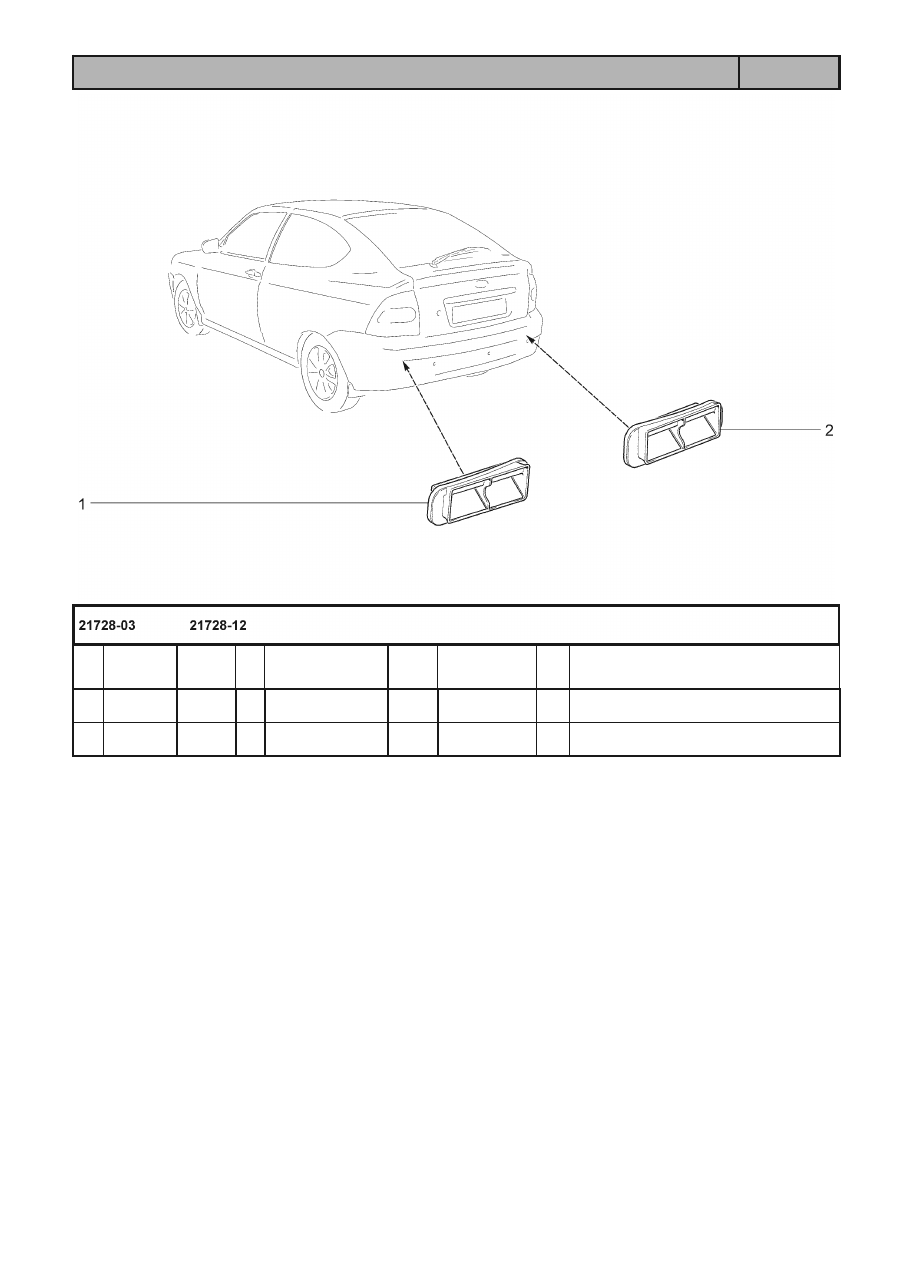

ДЕФЛЕКТОРЫ ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ

Е160

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E5

1

+

21120-8104100-00

~

1

Дефлектор вытяжной вентиляции пра-

вый

2

+

21120-8104101-00

~

1

Дефлектор вытяжной вентиляции левый
