LADA PRIORA Coupe. Каталог деталей и сборочных единиц - часть 8

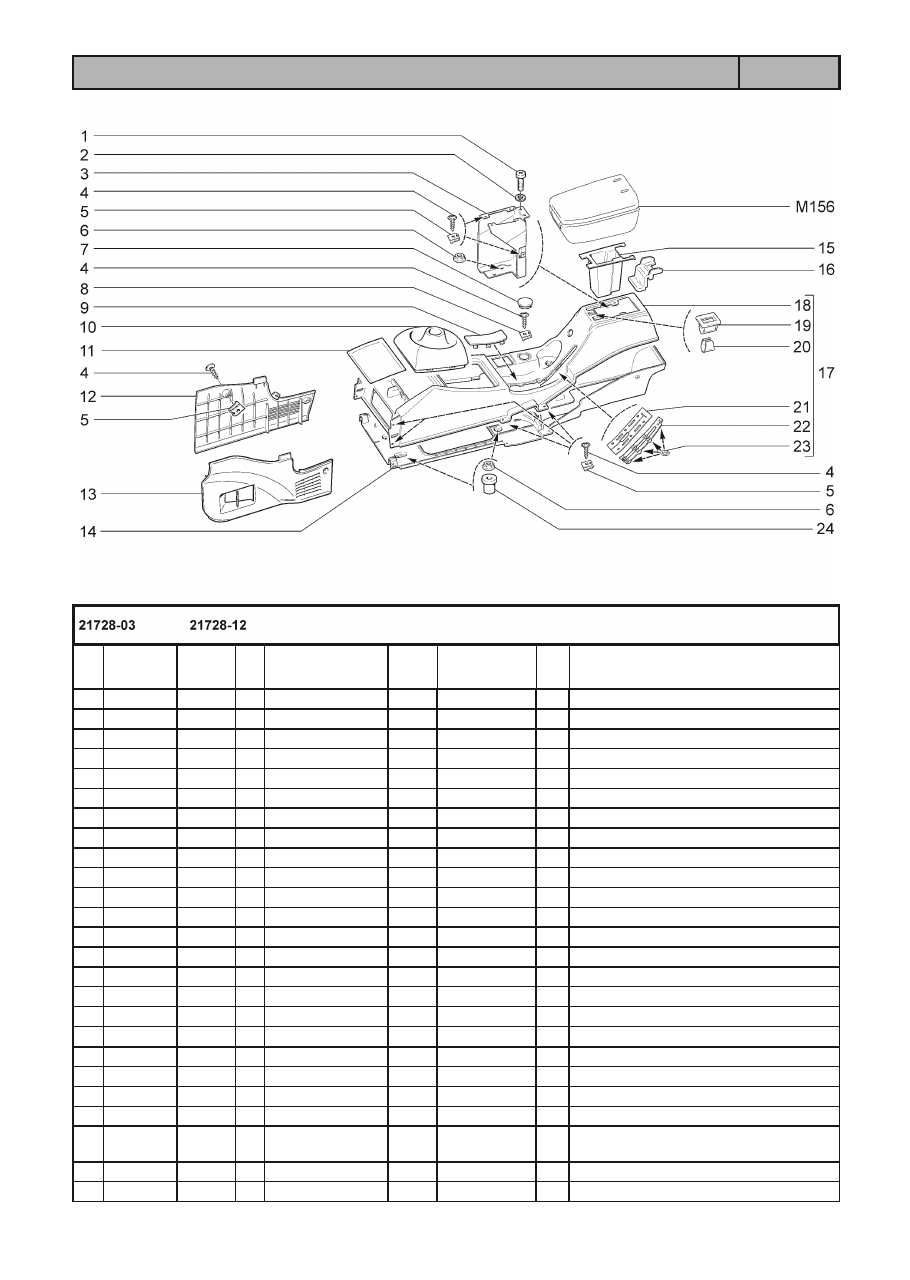

ОБЛИЦОВКА ТУННЕЛЯ ПОЛА

М155

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M10

1

+

00001-0032762-01

2

Винт М6х16

2

+

00001-0005164-70

2

Шайба 6 пружинная

3

+

21700-5109111-00

1

Кронштейн облицовки туннеля задний

4

+

21140-5325388-00

17

Винт самонарезающий

5

+

21010-8109137-00

16

Гайка пружинная

6

+

21010-3703116-01

6

Гайка

7

+

21100-8212772-00

1

Облицовка винта

8

+

00001-0041897-76

1

Скоба

9

+

21700-5109162-00

1

Заглушка облицовки туннеля пола

10

+

21700-5109070-01

~

1

Чехол рычага переключения передач

10

+

21700-5109070-02

~

1

Чехол рычага переключения передач

11

+

21700-5109322-00

1

Коврик облицовки туннеля пола

12

+

21700-5109462-00

1

Экран боковой правый

13

+

21700-5109463-00

1

Экран боковой левый

14

+

21700-5109157-00

1

Облицовка туннеля пола нижняя

15

+

21700-5109158-00

1

Вставка облицовки туннеля пола

16

+

21700-5109532-00

1

Накладка петли ящика

17

21700-5109152-00

1

Облицовка туннеля пола верхняя в сборе

18

+

21700-5109154-00

1

Облицовка туннеля пола верхняя

19

+

21700-5109552-00

1

Корпус держателя крышки

20

+

21700-5109554-00

1

Пружина держателя

21

+

21700-5109159-00

1

Уплотнитель рычага ручного тормоза

22

+

21700-5109120-00

1

Планка уплотнителя ручного тормоза

правая

23

+

00001-0041950-76

7

Шайба 4 пружинная

24

+

21100-5109174-00

4

Втулка дистанционная

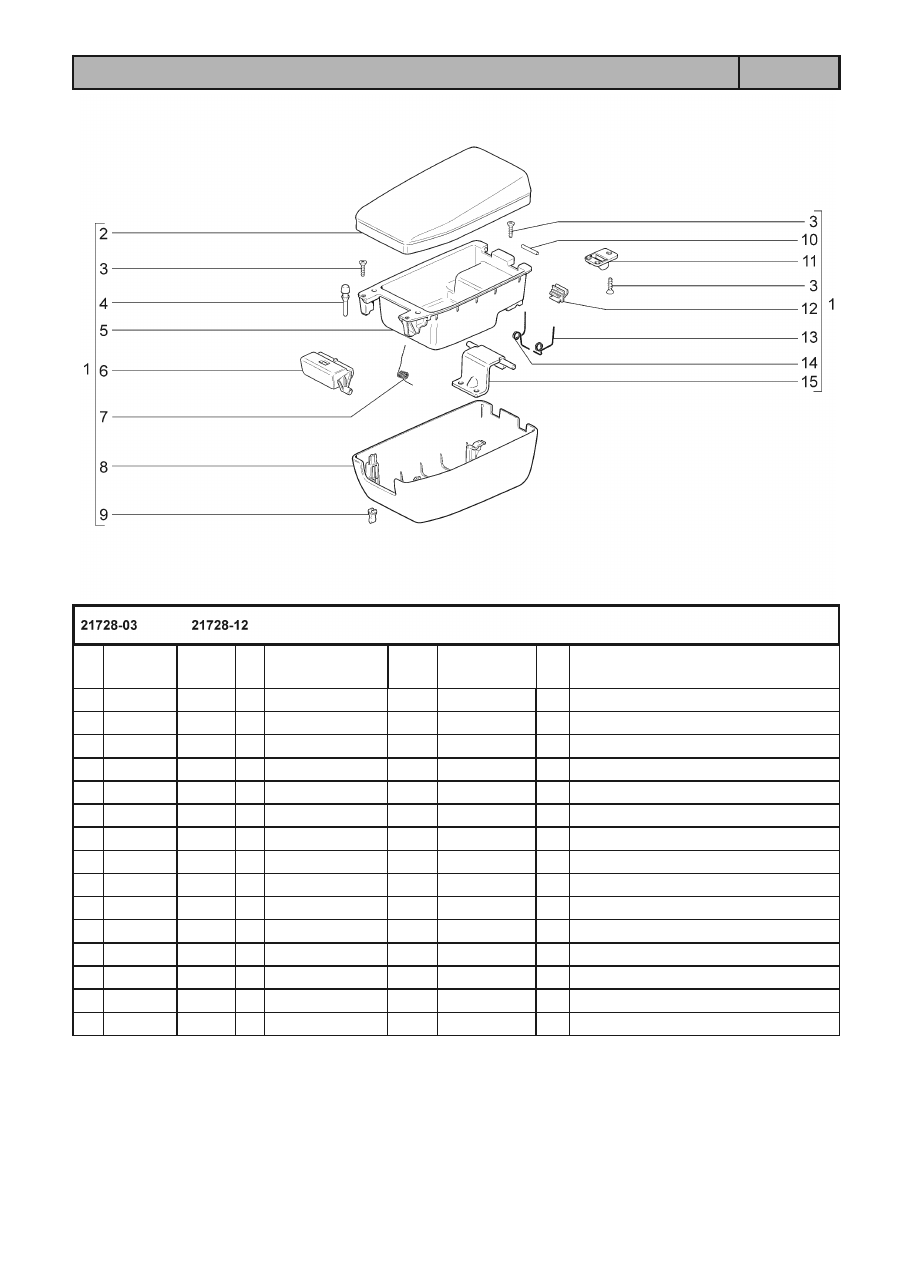

ЯЩИК ОБЛИЦОВКИ ТУННЕЛЯ ПОЛА

М156

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M11

1

+

21700-5109502-10

1

Ящик в сборе

2

21700-5109504-10

1

Крышка ящика

3

+

00001-0076680-06

9

Винт 2,9х9,5 самонарезающий

4

+

21083-5303044-00

1

Буфер

5

+

21700-5109514-00

1

Корпус ящика внутренний

6

+

21700-5109542-00

1

Кнопка крышки ящика

7

+

21700-5109544-00

1

Пружина кнопки крышки ящика

8

+

21700-5109512-00

1

Корпус ящика

9

+

21700-5109548-00

1

Фиксатор ящика передний

10

+

21700-5109534-00

2

Ось крышки ящика

11

+

21700-5109530-00

1

Держатель ящика

12

+

21700-5109536-00

1

Фиксатор ящика задний

13

21700-5109529-00

1

Пружина оси петли ящика левая

14

+

21700-5109528-00

1

Пружина оси петли ящика правая

15

+

21700-5109522-00

1

Петля ящика

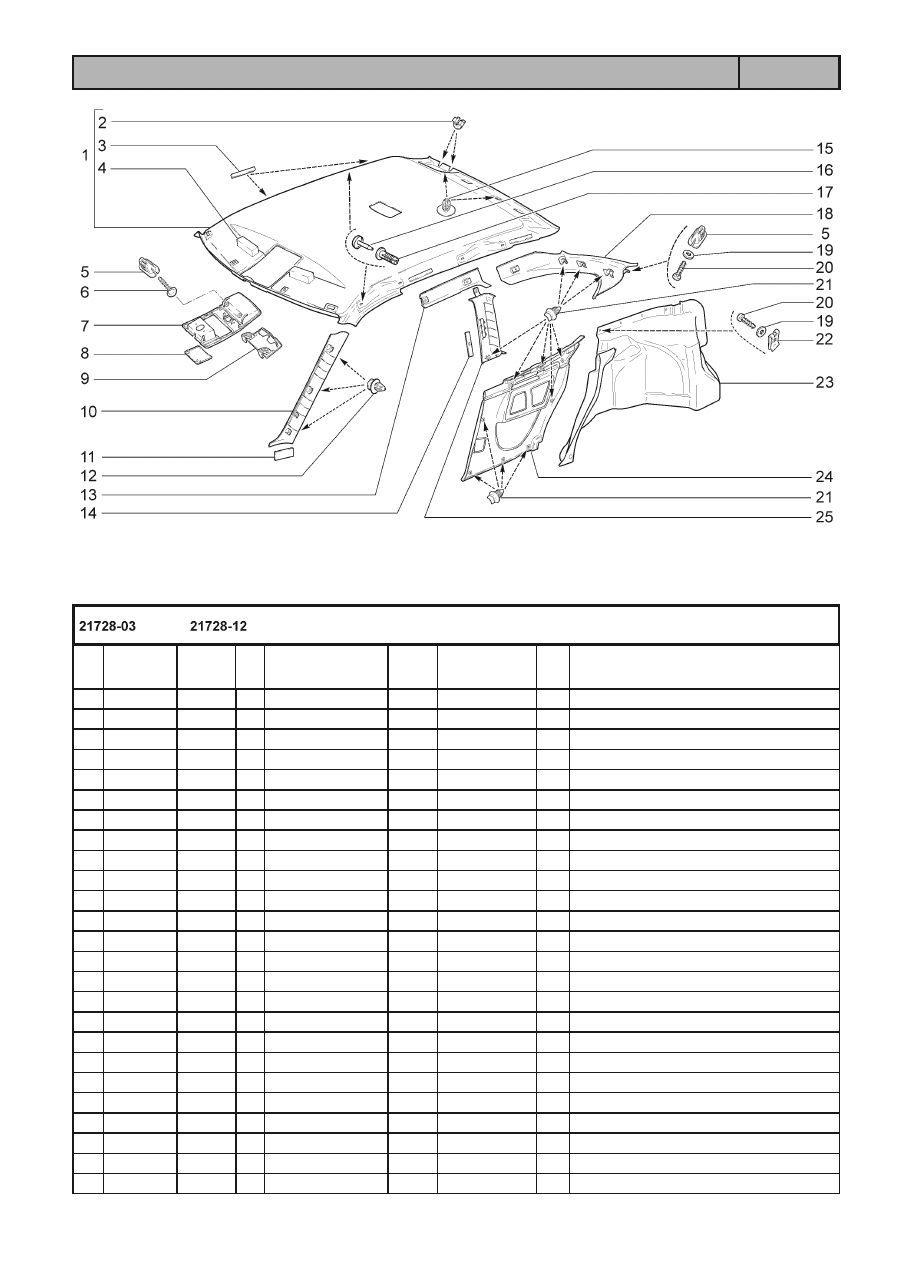

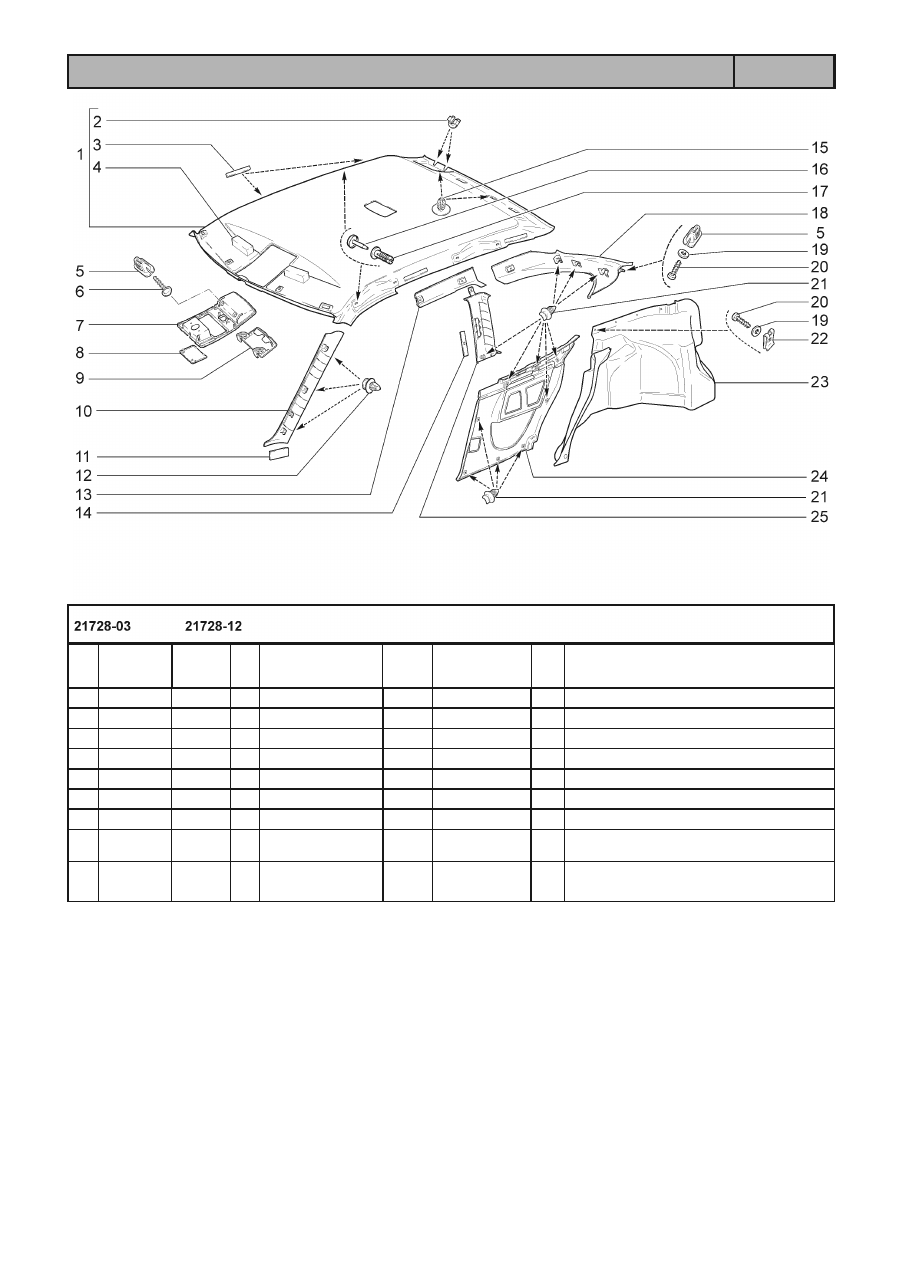

ОБИВКА САЛОНА

М160

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M12

1

+

21720-5702100-00

1

Обивка крыши

2

+

21120-5702172-00

2

Втулка декоративная

3

+

11180-6102512-00

4

Прокладка дистанционная

4

+

11180-5702214-00

2

Прокладка обивки крыши передняя

5

+

11180-8212778-01

6

Втулка

6

+

11180-8212786-01

2

Винт

7

+

21700-5702342-00

1

Корпус контейнера обивки крыши

8

+

21700-5702146-00

1

Заглушка

9

+

21700-5702343-00

1

Крышка контейнера обивки крыши

10

+

21700-5402114-00

1

Обивка стойки ветрового окна правая

10

+

21700-5402115-00

1

Обивка стойки ветрового окна левая

11

+

21700-5402118-00

2

Прокладка обивки

12

+

21700-6102053-00

6

Кнопка

13

+

21728-5402182-00

1

Обивка соединительная правая

13

+

21728-5402183-00

1

Обивка соединительная  левая

14

+

21230-5402172-00

2

Вставка обивки центральной стойки

15

+

21120-5702154-01

2

Держатель обивки крыши

16

+

21728-5402271-00

~

2

Фиксатор держателя

16

+

21728-5402271-01

~

2

Фиксатор держателя

17

+

21080-5402270-00

2

Держатель

18

+

21728-5402144-00

1

Обивка стойки задка правая

18

+

21728-5402145-00

1

Обивка стойки задка левая

19

+

00001-0005193-07

6

Шайба 5

20

+

00001-0076702-07

6

Винт 4,3х15,9 самонарезающий

21

+

11180-6102053-00

28

Кнопка

M13

22

+

00001-0041897-76

6

Скоба

23

+

21720-5402190-00

1

Обивка арки и боковины правая

23

+

21720-5402191-00

1

Обивка арки и боковины левая

24

+

21728-5402212-00

(01)

1

Обивка боковины средняя правая

24

+

21728-5402212-10

(02)

1

Обивка боковины средняя правая

24

+

21728-5402213-00

(01)

1

Обивка боковины средняя левая

24

+

21728-5402213-10

(02)

1

Обивка боковины средняя левая

25

+

21728-5402128-00

1

Обивка центральной стойки верхняя

правая

25

+

21728-5402129-00

1

Обивка центральной стойки верхняя

левая

ОБИВКА САЛОНА

М160

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

ОБИВКА БАГАЖНИКА

М170

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M14

1

+

21720-5607094-00

~

1

Облицовка динамика правая

1

+

21720-5607094-01

~

1

Облицовка динамика правая

1

+

21720-5607095-00

~

1

Облицовка динамика левая

1

+

21720-5607095-01

~

1

Облицовка динамика левая

2

+

21720-5607072-00

1

Опора полки багажника правая

3

+

00001-0076702-01

4

Винт 4,3х15,9 самонарезающий

4

+

00001-0005194-01

8

Шайба 6

5

+

21050-6816096-00

4

Гайка

6

+

21720-5607012-00

1

Полка багажника в сборе

7

+

21010-8109137-00

2

Гайка пружинная

8

+

00001-0076705-01

4

Винт 4,3х25,4 самонарезающий

9

+

11180-8212778-00

6

Втулка

10

+

21720-5602012-00

1

Обивка задка

11

+

21720-5607073-00

1

Опора полки багажника левая

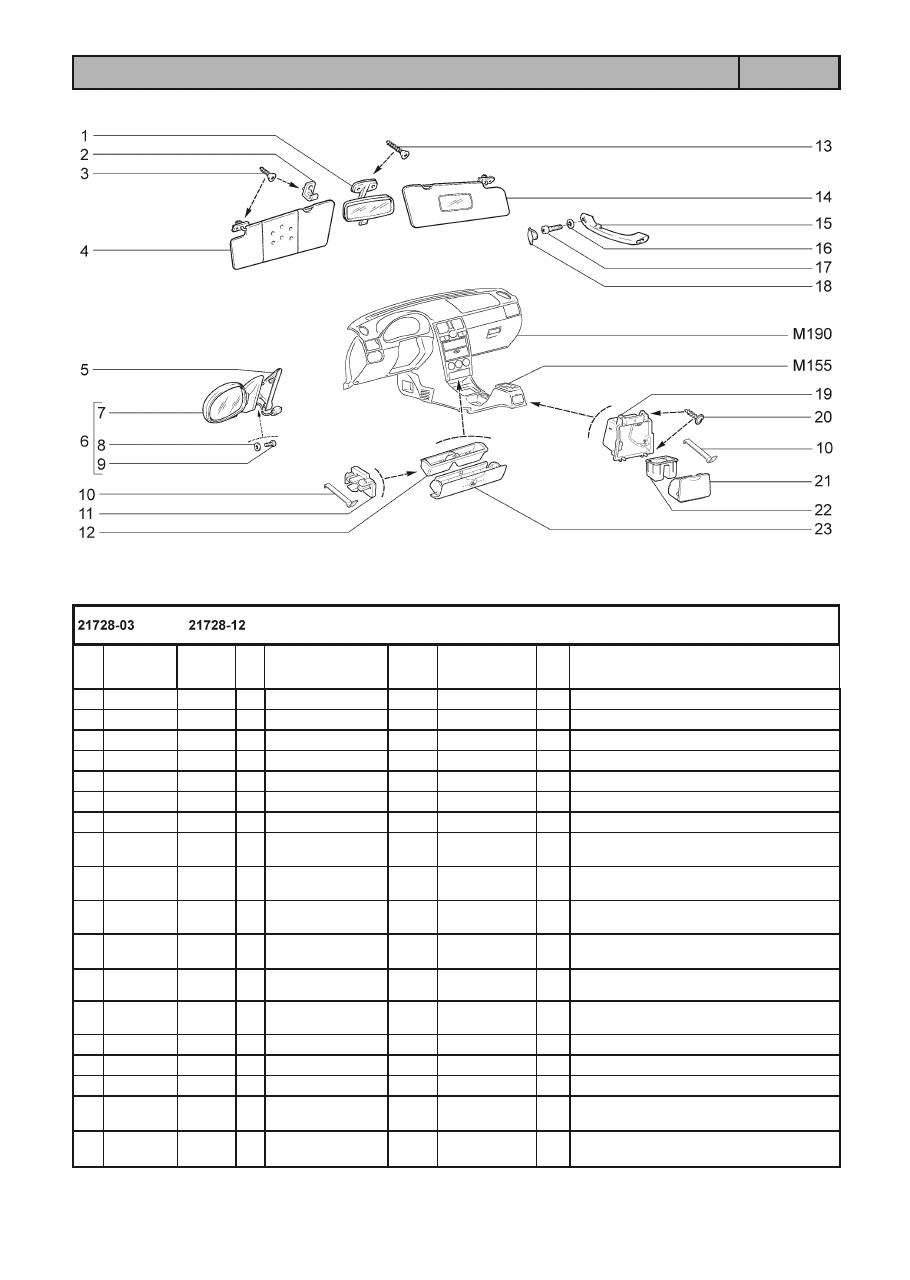

ПРИНАДЛЕЖНОСТИ САЛОНА И ЗЕРКАЛА

М180

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M15

1

+

21050-8201008-00

~

1

Зеркало заднего вида внутреннее

1

+

21050-8201008-10

~

1

Зеркало заднего вида внутреннее

2

+

21100-8204096-00

2

Держатель

3

+

00001-0076806-01

6

Винт 4,9х19 самонарезающий

4

+

21700-8204011-00

1

Козырек противосолнечный левый

5

+

21700-8201384-10

1

Облицовка правая

5

+

21700-8201385-10

1

Облицовка левая

6

+

21100-8201004-74

~

1

Зеркала наружные электроуправляемые

(комплект)

6

+

21700-8201004-20

~

1

Зеркала наружные электроуправляемые

(комплект)

7

+

21100-8201050-74

*

1

Зеркало наружное электроуправляемое

правое

7

+

21700-8201050-20

**

1

Зеркало наружное электроуправляемое

правое

7

+

21100-8201051-74

*

1

Зеркало наружное электроуправляемое

левое

7

+

21700-8201051-20

**

1

Зеркало наружное электроуправляемое

левое

8

+

00001-0025991-71

6

Шайба 5

9

+

00001-0032744-01

6

Винт М5х20

10

+

21700-8203140-00

4

Пружина средней пепельницы

11

+

21700-8203076-00

1

Держатель пружины передней пепель-

ницы правый

11

+

21700-8203077-00

1

Держатель пружины передней пепель-

ницы левый

M16

ПРИНАДЛЕЖНОСТИ САЛОНА И ЗЕРКАЛА

М180

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

12

+

21700-8203024-00

1

Корпус передней пепельницы внутрен-

ний

13

+

00001-0076824-06

2

Винт 5,6х25,4 самонарезающий

14

+

21700-8204010-00

1

Козырек противосолнечный правый

15

+

21100-8202010-10

1

Поручень правый

15

+

21100-8202011-10

2

Поручень левый

16

+

00001-0025990-71

6

Шайба 6 стопорная

17

+

00001-0032766-01

6

Винт М6х25

18

+

21100-8202043-10

6

Заглушка поручня

19

+

21700-8203132-00

1

Корпус средней пепельницы наружный

20

+

21140-5325378-00

4

Винт самонарезающий

21

+

21700-8203146-00

1

Основание коробки средней пепельницы

22

+

21700-8203124-00

1

Корпус средней пепельницы внутренний

23

+

21700-8203042-10

1

Основание коробки передней пепель-

ницы

*   - входит в комплект 21100-8201004-74 (поз.№6)

** - входит в комплект 21700-8201004-20 (поз.№6)

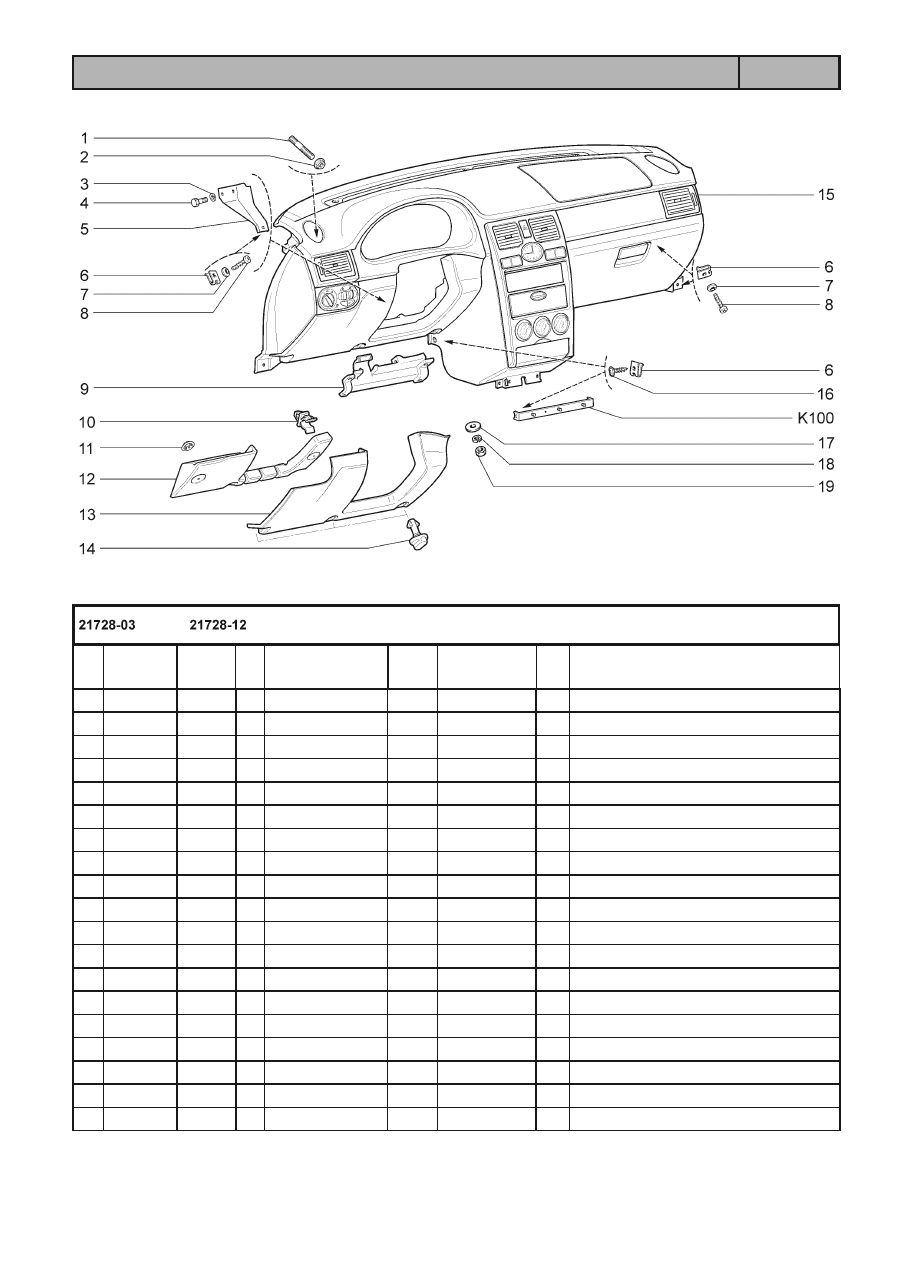

УСТАНОВКА ПАНЕЛИ ПРИБОРОВ

М190

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M17

1

+

21700-5325396-00

2

Шпилька крепления панели приборов

2

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

3

+

00001-0005164-71

2

Шайба 6 пружинная

4

+

00001-0009776-11

2

Болт М5х12

5

+

21700-5325151-00

1

Кронштейн левый

6

+

00001-0041897-76

5

Скоба

7

+

00001-0026381-01

9

Шайба 5

8

+

00001-0076713-01

3

Винт 4,9х19 самонарезающий

9

+

21700-5325445-00

1

Усилитель

10

+

21700-5325324-00

4

Фиксатор крышки

11

+

00001-0041950-76

2

Шайба 4 пружинная

12

+

21700-5325322-00

1

Крышка блока предохранителей

13

+

21700-5325483-00

1

Проставка левая

14

+

21700-5325332-00

3

Замок крышки блока предохранителей

15

+

21700-5325010-10

1

Панель приборов в сборе

16

+

21140-5325388-00

2

Винт самонарезающий

17

+

00001-0026467-01

3

Шайба 8

18

+

00001-0005166-70

3

Шайба 8 пружинная

19

+

00001-0061008-11

3

Гайка М8

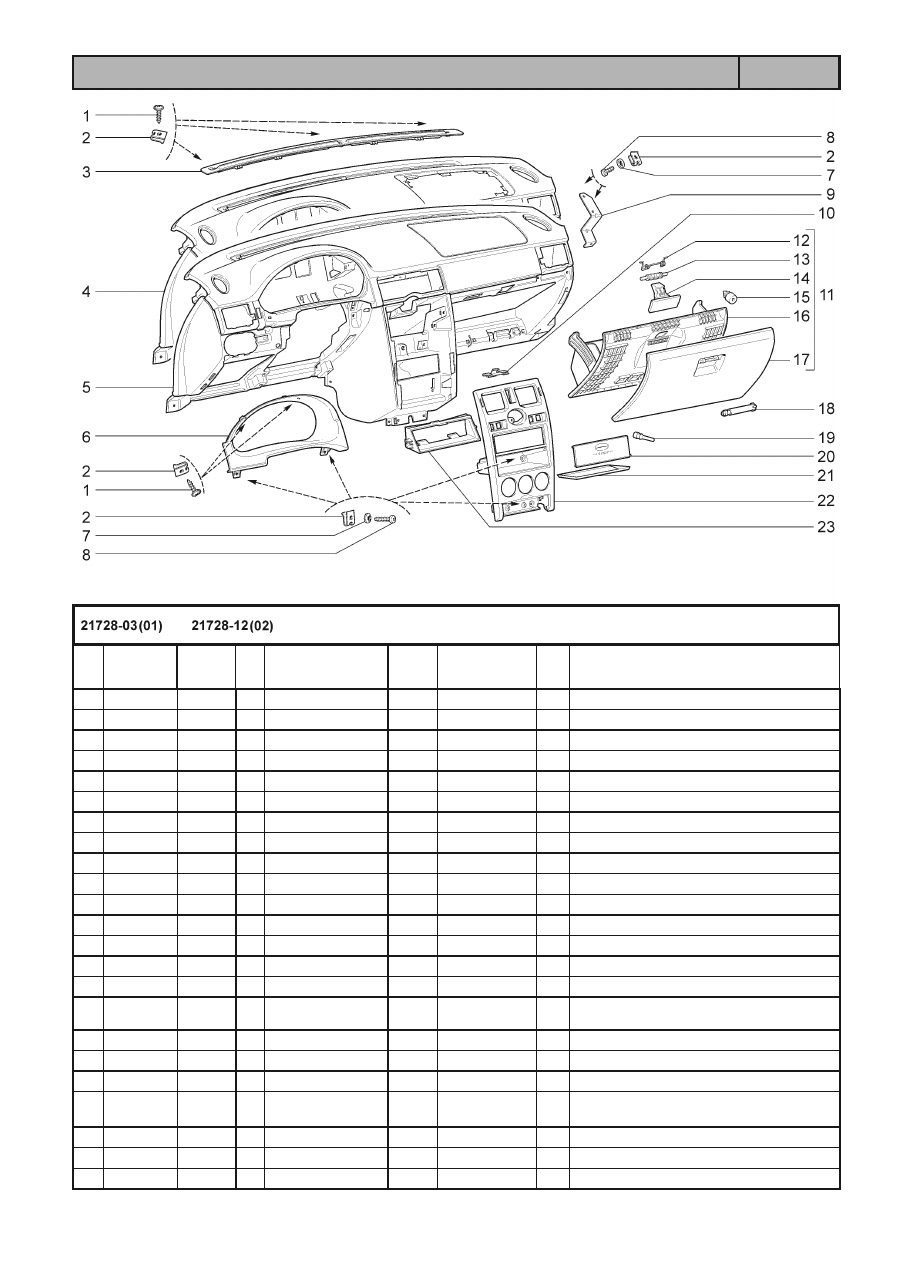

ПАНЕЛЬ ПРИБОРОВ

М191

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M18

1

+

21140-5325388-00

5

Винт самонарезающий

2

+

21010-8109137-00

11

Гайка пружинная

3

+

21700-5325262-00

1

Вставка панели приборов

4

+

21700-5325014-10

(02)

1

Каркас панели приборов в сборе

5

+

21700-5325014-00

(01)

1

Каркас панели приборов в сборе

6

+

21700-5325124-00

1

Щиток панели приборов

7

+

00001-0025991-73

8

Шайба 5 стопорная

8

+

00001-0076702-07

8

Винт  самонарезающий

9

+

21700-5325036-00

1

Кронштейн верхний

10

+

21700-5326066-00

2

Пружина

11

+

21700-5303016-00

1

Крышка вещевого ящика в сборе

12

21140-5303234-00

1

Пружина возвратная привода замка

13

+

21700-5303058-00

1

Ось замка крышки вещевого ящика

14

+

21700-5303056-00

1

Замок крышки вещевого ящика

15

+

21700-5303044-10

1

Буфер крышки вещевого ящика

16

21700-5303025-00

1

Панель внутренняя крышки вещевого

ящика

17

21700-5303020-00

1

Крышка вещевого ящика

18

+

21230-5303058-00

2

Ось

19

+

21083-5303044-00

4

Буфер крышки вещевого ящика

20

+

21700-5326022-00

1

Крышка накладки консоли панели при-

боров

21

+

21700-5326026-00

1

Коврик консоли

22

+

21700-5326014-00

1

Накладка консоли панели приборов

23

+

21700-7901023-00

1

Контейнер

КАПОТ

М200

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M19

1

+

21700-8402010-00

1

Капот

2

+

21080-8407134-00

~

1

Втулка

2

+

21700-8407134-00

~

1

Втулка

3

+

21700-8407120-00

1

Упор капота

4

+

11180-8402200-00

1

Уплотнитель

5

+

21700-8407138-00

1

Держатель упора капота

6

21080-8406176-01

1

Ось рукоятки

7

+

00001-0026053-71

1

Шайба 6 стопорная

8

+

21100-8406194-00

1

Облицовка рукоятки

9

+

21100-8406134-00

1

Рукоятка

10

+

21100-8406140-00

1

Тяга привода замка капота

11

+

21010-3724317-00

1

Втулка уплотнительная

12

+

21700-8406070-01

1

Крючок капота

13

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

14

+

21100-8402214-00

2

Буфер

15

+

21700-8407010-00

1

Петля капота правая

15

+

21700-8407011-00

1

Петля капота левая

16

+

00001-0061008-11

8

Гайка М8

17

+

00001-0025984-71

8

Шайба 8 стопорная

18

+

00001-0058964-11

1

Гайка М5

19

+

00001-0026052-71

1

Шайба 5 стопорная

20

+

00001-0045696-80

1

Скоба 12

21

+

00001-0004181-01

1

Скоба

22

+

00001-0026250-01

2

Шайба 6

23

+

00001-0009020-21

2

Болт М6х12

24

+

00001-0025995-71

2

Шайба 6 стопорная

25

+

21010-8406161-00

1

Трубка крепления тяги

26

+

21100-8406010-00

1

Замок капота

27

+

11110-8406034-10

2

Пружина

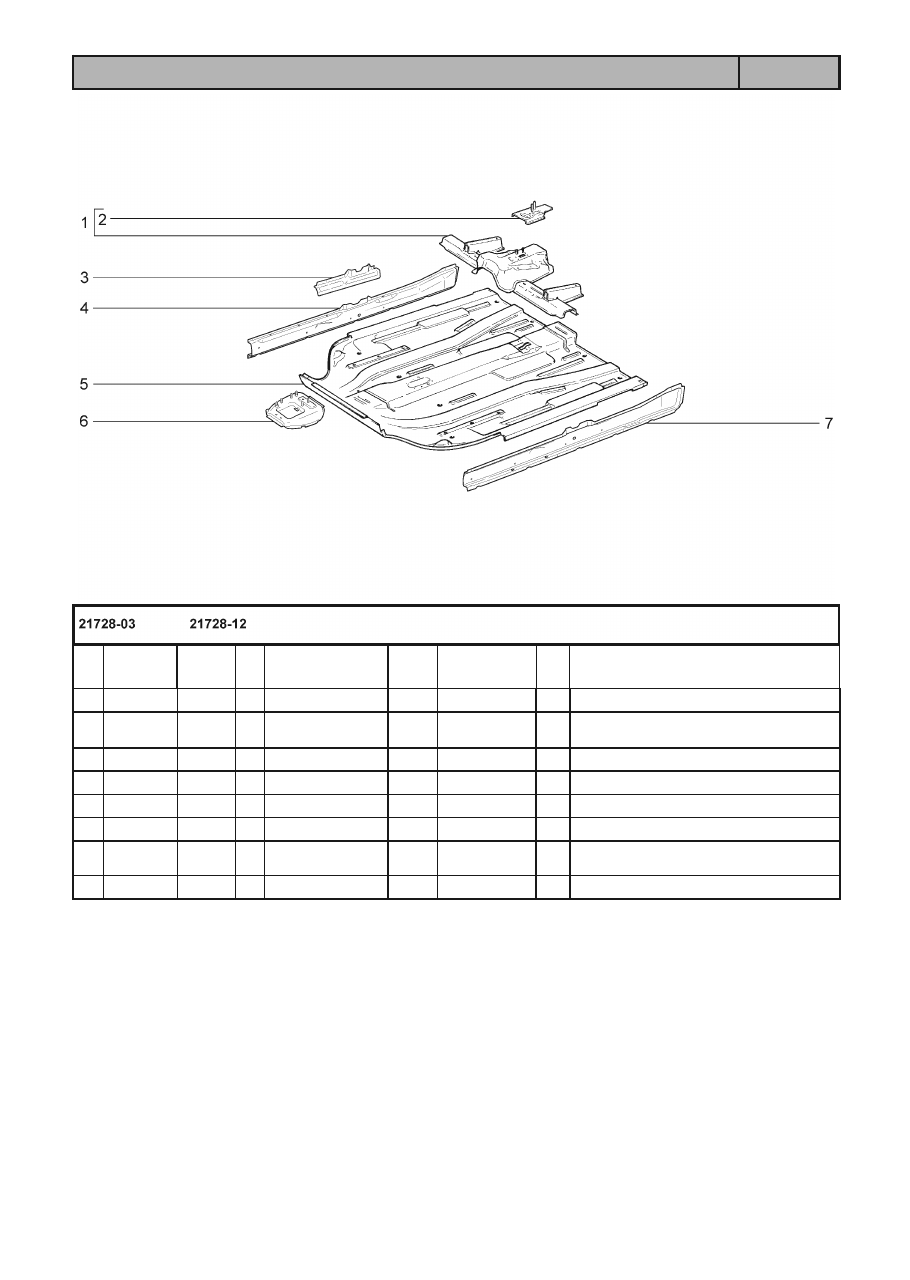

ПОЛ КУЗОВА ПЕРЕДНИЙ

М210

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M20

1

+

21100-5101080-00

1

Поперечина пола передняя

2

+

21100-5101108-00

1

Усилитель крепления рычага ручного

тормаза

3

+

21123-5101712-00

1

Надставка порога пола правая

3

+

21123-5101713-00

1

Надставка порога пола левая

4

+

21100-5101066-50

1

Соединитель порога пола правый

5

+

21100-5101024-00

1

Панель пола передняя

6

+

21100-3824034-00

1

Кронштейн блока управления подушек

безопасности

7

+

21100-5101067-10

1

Соединитель порога пола левый

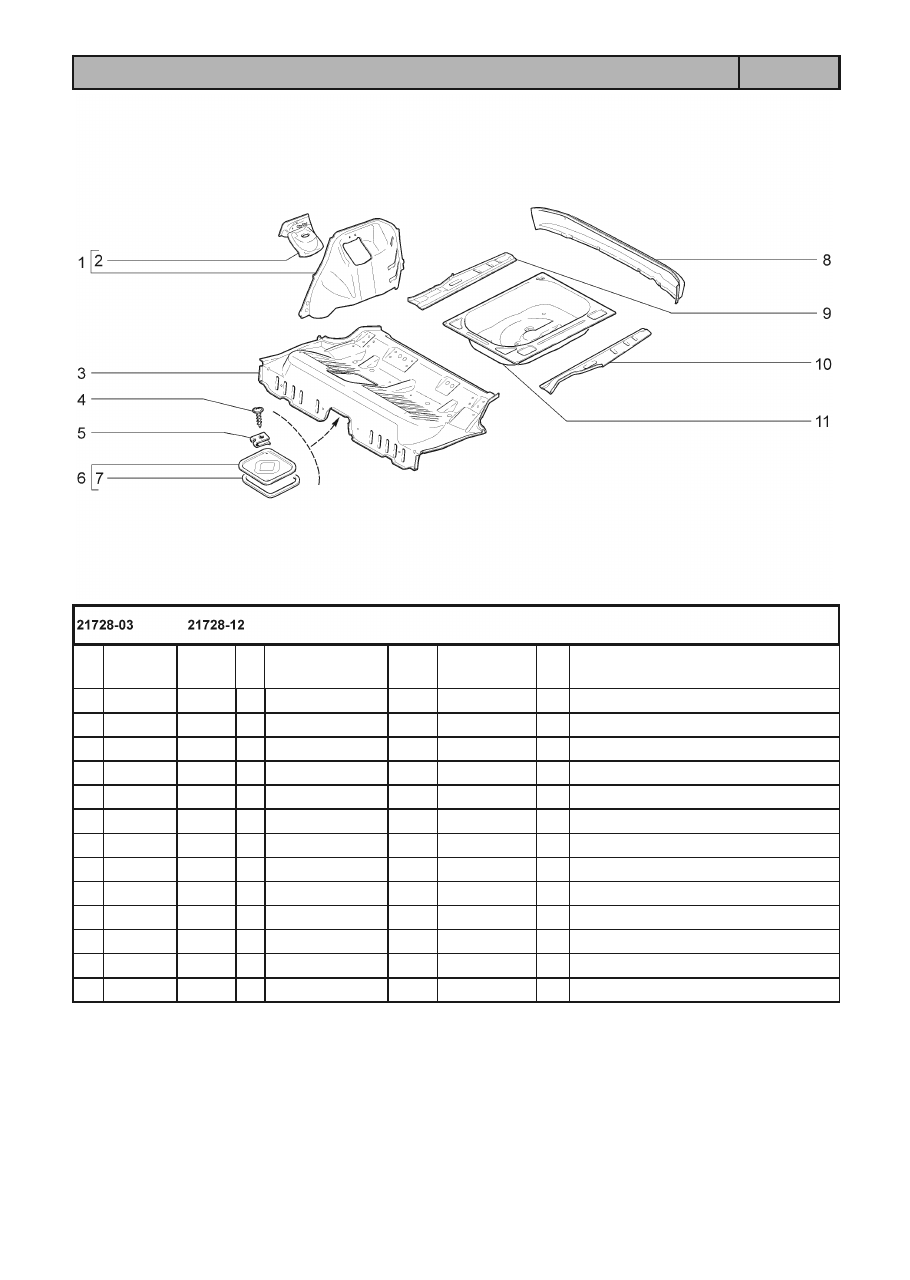

ПОЛ КУЗОВА ЗАДНИЙ

М220

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M21

1

+

21100-5101240-00

1

Арка заднего колеса правая

1

+

21100-5101241-00

1

Арка заднего колеса левая

2

+

21100-5101210-00

1

Опора пружины правая

2

+

21100-5101211-00

1

Опора пружины левая

3

+

21100-5101034-50

1

Панель пола средняя

4

+

21100-5101584-00

2

Винт крепления крышки люка

5

+

00001-0041897-71

2

Скоба

6

+

21100-5101410-00

1

Крышка люка в сборе

7

+

21100-5101420-00

1

Прокладка крышки люка

8

+

21100-5601098-00

1

Поперечина панели задка нижняя

9

+

21120-5101092-00

1

Надставка заднего пола правая

10

+

21120-5101093-00

1

Надставка заднего пола левая

11

+

21120-5107122-00

1

Ниша для запасного колеса

КАРКАС ЗАДНЕГО ПОЛА

М230

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M22

1

+

21120-5101040-00

1

Панель пола задняя правая в сборе

1

+

21120-5101041-00

1

Панель пола задняя левая в сборе

2

+

21100-5101372-00

1

Лонжерон средний правый

2

+

21100-5101373-00

1

Лонжерон средний левый

3

+

21100-5101192-00

1

Поперечина передняя среднего пола

4

+

21100-5101276-50

1

Поперечина пола задняя

5

+

21120-5101331-50

1

Лонжерон задний левый

5

+

21120-5101332-00

1

Лонжерон задний правый

6

+

21100-5101272-50

1

Поперечина пола средняя

7

+

21100-5101290-00

1

Кронштейн крепления ремней безопас-

ности

8

+

21100-5101288-50

1

Соединитель лонжерона и средней по-

перечины правый

9

+

21100-5101289-50

1

Соединитель лонжерона и средней по-

перечины левый

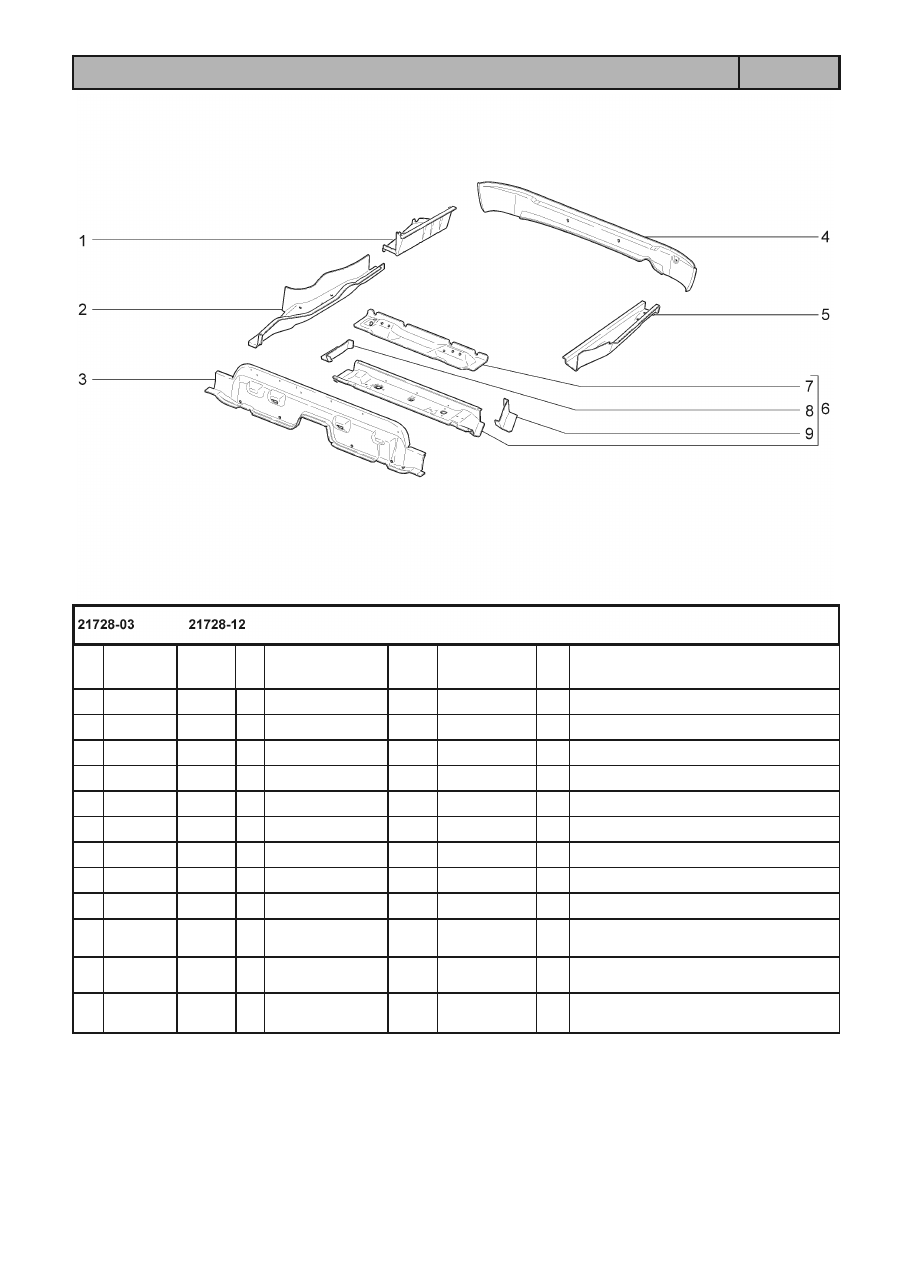

КАРКАС ПЕРЕДКА

М240

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M23

1

+

21100-8403260-60

1

Брызговик в сборе правый

1

+

21100-8403261-60

1

Брызговик в сборе левый

2

+

21100-8403426-50

1

Соединитель правый

2

+

21100-8403427-50

1

Соединитель левый

3

+

21700-8407132-00

1

Кронштейн упора капота

4

+

21100-8403264-51

1

Брызговик правый

4

+

21100-8403265-51

1

Брызговик левый

5

+

21100-2803032-00

1

Кронштейн боковой переднего бампера

правый

5

+

21100-2803033-00

1

Кронштейн боковой переднего бампера

левый

6

+

21100-8403342-50

1

Усилитель лонжерона правый

7

+

21100-8401050-51

1

Рамка радиатора

8

+

21100-8401060-51

1

Поперечина верхняя в сборе

9

+

21100-8401052-50

1

Панель рамки радиатора в сборе

10

+

21100-8401122-50

1

Панель облицовки радиатора

11

+

21100-8401078-00

1

Поперечина нижняя

12

+

21100-5301080-60

1

Щиток передка

13

+

21100-8403280-60

1

Лонжерон передний правый

14

+

21100-5101056-00

1

Соединитель порога пола правый

15

+

21100-8403422-00

1

Соединитель лонжерона со щитком пе-

редка правый

16

+

21100-5101302-00

1

Лонжерон правый

16

+

21100-5101303-00

1

Лонжерон левый

17

+

21100-8403421-50

1

Соединитель лонжерона со щитком пе-

редка левый

M24

КАРКАС ПЕРЕДКА

М240

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

18

+

21100-8403294-00

1

Соединитель лонжерона с полом правый

18

+

21100-8403295-00

1

Соединитель лонжерона с полом левый

19

+

21100-8403281-60

1

Лонжерон передний левый

20

+

21100-5101057-00

1

Соединитель порога пола левый

21

+

21100-8403400-50

1

Площадка аккумуляторной батареи

22

+

21700-3724315-00

1

Пластина крепления провода корпуса

двигателя

23

+

21100-8403343-00

1

Усилитель лонжерона левый

БОКОВИНА КУЗОВА

М250

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

M25

1

+

21728-5400010-00

1

Боковина кузова правая в сборе

1

+

21728-5400011-00

1

Боковина кузова левая в сборе

2

+

21728-5401086-00

1

Накладка боковины верхняя правая в

сборе

2

+

21728-5401087-00

1

Накладка боковины верхняя левая в

сборе

3

+

21100-5201026-00

1

Стойка ветрового окна внутренняя правая

3

+

21100-5201027-60

1

Стойка ветрового окна внутренняя левая

4

+

21100-5401338-00

1

Усилитель ветровой стойки правый

4

+

21100-5401339-00

1

Усилитель ветровой стойки левый

5

+

21100-5401120-00

1

Усилитель передней стойки правый

5

+

21100-5401121-00

1

Усилитель передней стойки левый

6

+

21728-5401050-00

1

Боковина кузова передняя часть правая

6

+

21728-5401051-00

1

Боковина кузова передняя часть левая

7

+

21728-5401130-00

1

Стойка боковины центральная правая

7

+

21728-5401131-00

1

Стойка боковины центральная левая

8

+

21720-8404054-00

1

Желобок заднего крыла правый

8

+

21720-8404055-00

1

Желобок заднего крыла левый

9

+

21728-5401170-00

1

Арка заднего колеса наружная правая в

сборе

9

+

21728-5401171-00

1

Арка заднего колеса наружная левая в

сборе

10

+

21728-5401104-00

1

Накладка боковины верхняя правая

10

+

21728-5401105-00

1

Накладка боковины верхняя левая

11

+

21728-5401426-00

1

Панель боковины угловая внутренняя

правая
