LADA PRIORA. Каталог деталей и сборочных единиц - часть 10





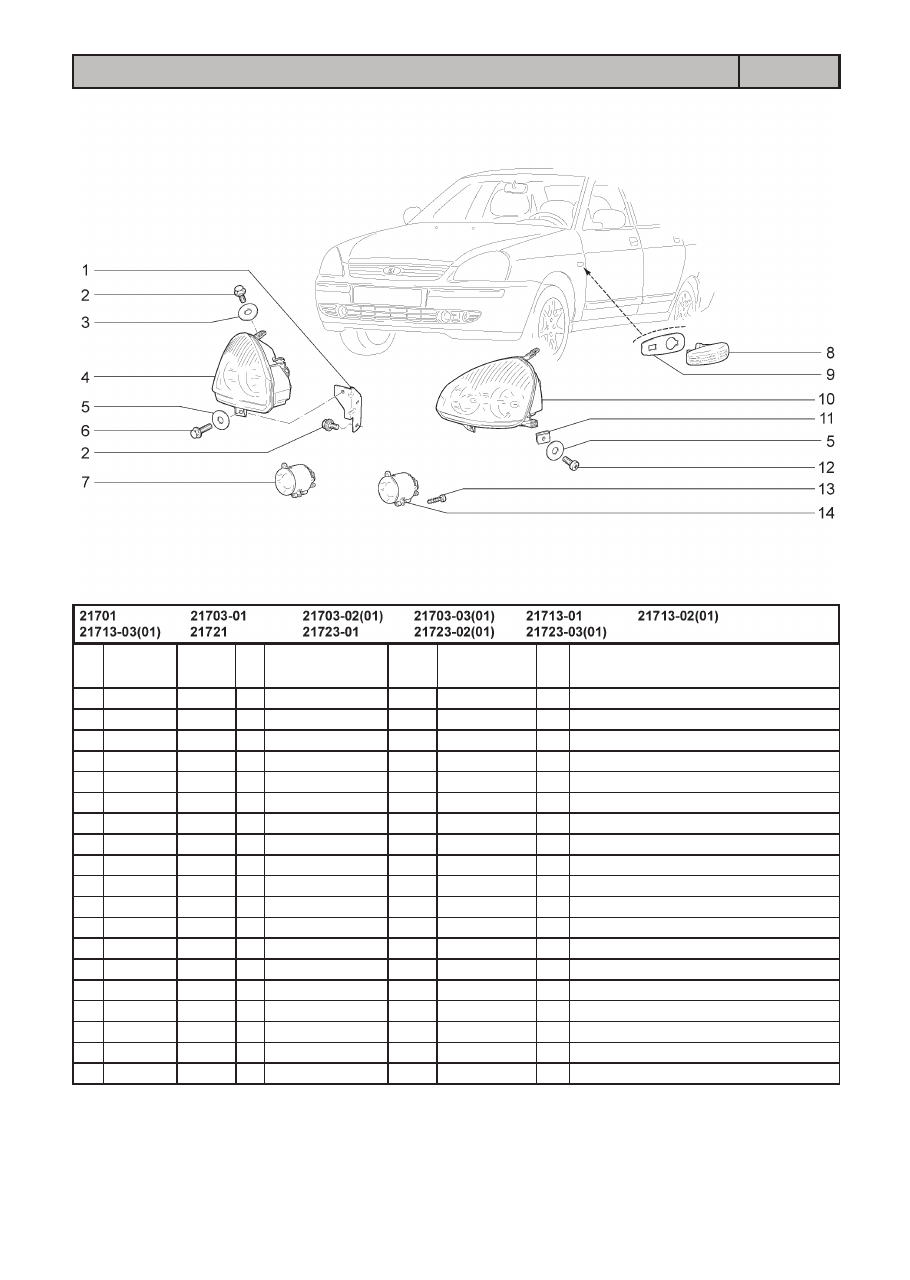

ПРИБОРЫ СВЕТОВЫЕ ПЕРЕДНИЕ

К200

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K9

1

+

21700-3711060-00

1

Кронштейн крепления блок-фары правый

1

+

21700-3711061-00

1

Кронштейн крепления блок-фары левый

2

+

00001-0038360-21

6

Болт М6х12 с зубчатым буртиком

3

00001-0005196-01

2

Шайба 8

4

+

21700-3711010-00

~

1

Блок-фара правая

4

+

21700-3711010-01

~

1

Блок-фара правая

5

+

00001-0026437-01

4

Шайба 6

6

+

00001-0038364-21

2

Болт М6х16 с зубчатым буртиком

7

+

21700-3743010-00

~

(01)

1

Фара противотуманная правая

7

+

21700-3743010-01

~

(01)

1

Фара противотуманная правая

8

+

11180-3726010-00

2

Боковой указатель поворота

9

+

11180-3726087-00

2

Уплотнитель

10

+

21700-3711011-00

~

1

Блок-фара левая

10

+

21700-3711011-01

~

1

Блок-фара левая

11

+

21010-8109143-00

2

Гайка пружинная

12

+

21030-8109142-00

2

Винт крепления блок-фары

13

+

00001-0076701-01

(01)

6

Винт 4,3x12,7 самонарезающий

14

+

21700-3743011-00

~

(01)

1

Фара противотуманная левая

14

+

21700-3743011-01

~

(01)

1

Фара противотуманная левая

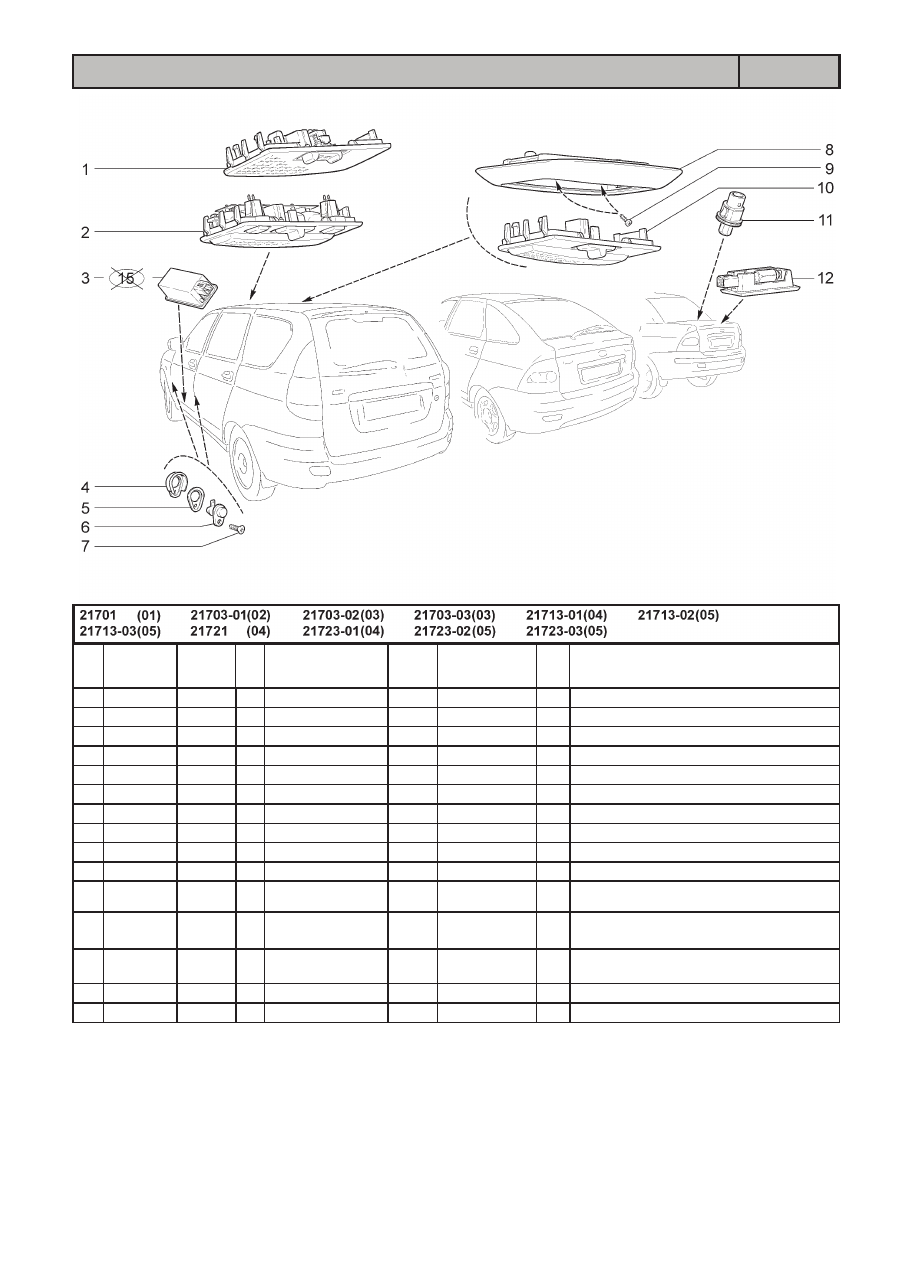

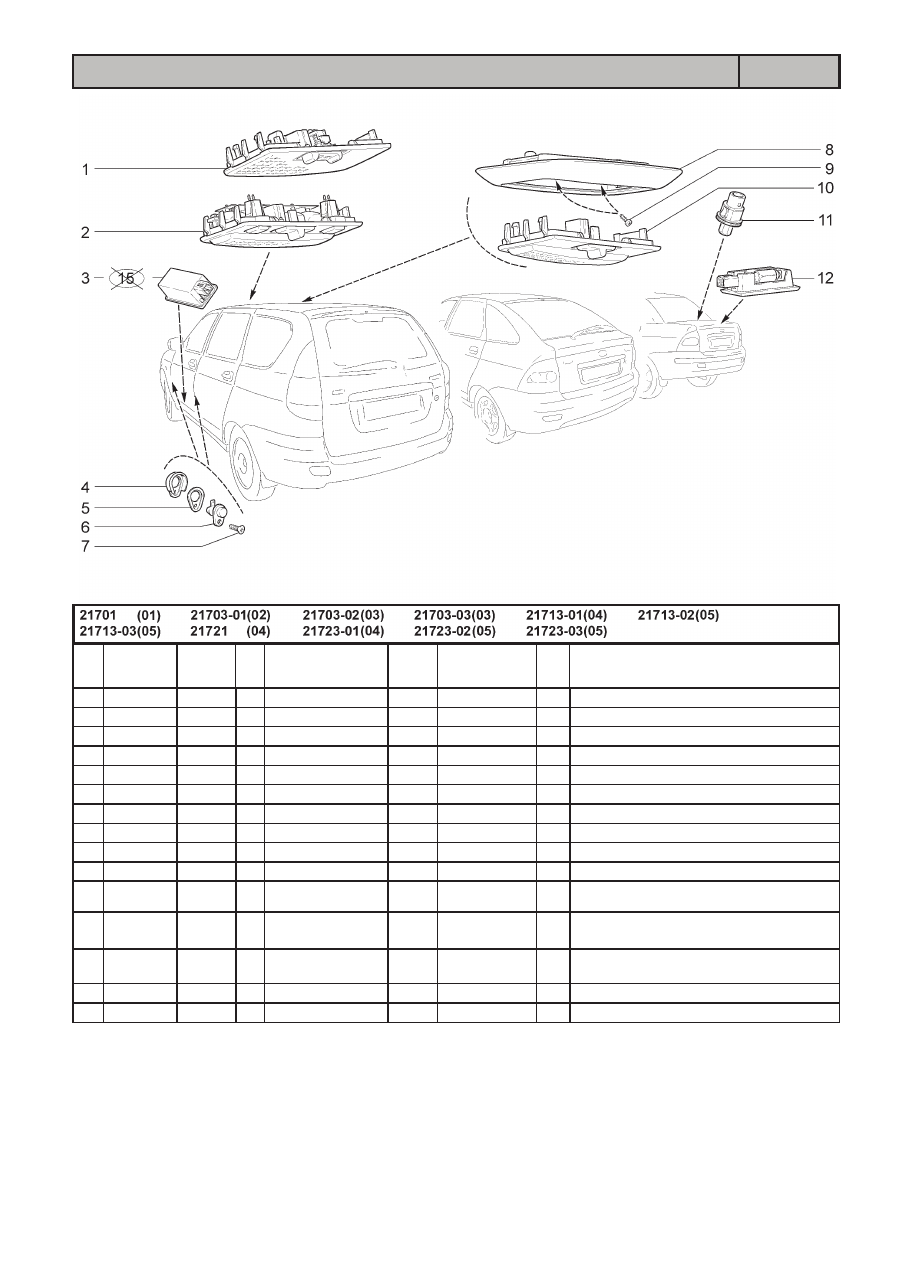

ОСВЕЩЕНИЕ САЛОНА

К210

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K10

1

+

21700-3714010-00

(01)(02)(04)

1

Плафон освещения салона

2

+

21700-3714010-10

(03)(05)

1

Блок освещения салона

3

+

21700-3714028-00

(03)(05)

2

Плафон освещения порога

4

+

21100-3710206-00

4

Колпачок защитный

5

+

21100-3710205-00

16

Прокладка

6

+

21010-3710200-10

~

4

Выключатель дверной

6

+

21070-3710200-11

~

4

Выключатель дверной

7

+

00001-0076787-03

4

Винт 3,6x9,5 самонарезающий

8

+

21700-3714014-01

(03)(05)

1

Рамка крепления плафона

9

+

00001-0076710-01

(03)(05)

2

Винт 4,9x9,5 самонарезающий

10

+

21700-3714010-01

(03)(05)

1

Плафон освещения мест задних пасса-

жиров

11

+

21150-3710200-00

~

(01)(02)(03)

1

Выключатель плафона освещения ба-

гажника

11

+

21150-3710200-01

~

(01)(02)(03)

1

Выключатель плафона освещения ба-

гажника

12

+

11180-3714350-00

~

1

Плафон освещения багажника

12

+

11180-3714350-01

~

1

Плафон освещения багажника

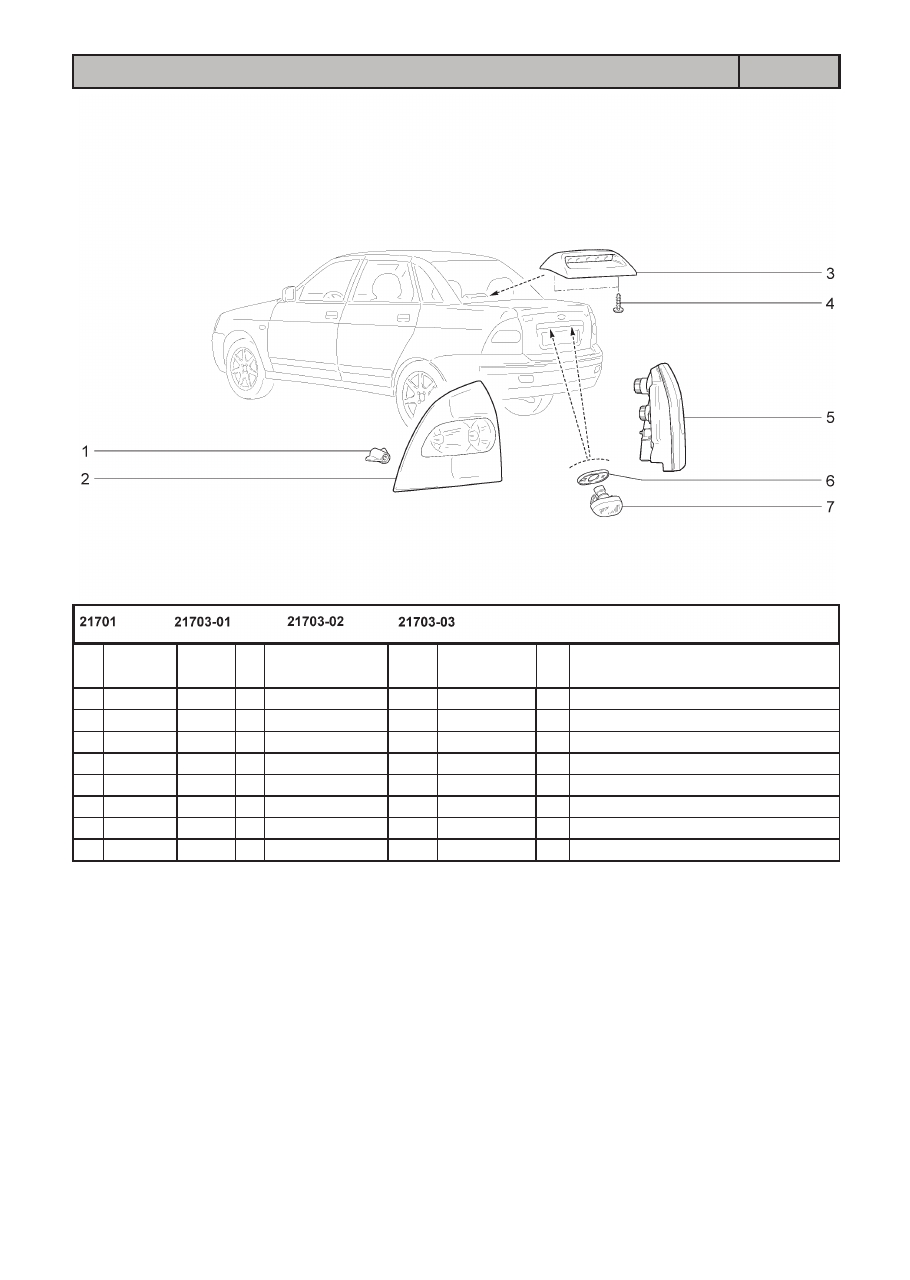

ПРИБОРЫ СВЕТОВЫЕ ЗАДНИЕ

К220

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K11

1

+

21700-3716126-00

6

Гайка крепления заднего фонаря

2

+

21700-3716011-00

1

Фонарь задний левый

3

+

21700-3716810-00

~

1

Сигнал торможения дополнительный

3

+

21700-3716810-01

~

1

Сигнал торможения дополнительный

4

+

21230-6302332-00

2

Винт самонарезающий

5

+

21700-3716010-00

1

Фонарь задний правый

6

+

21700-3717012-00

2

Прокладка уплотнительная

7

+

21700-3717010-00

2

Фонарь освещения номерного знака

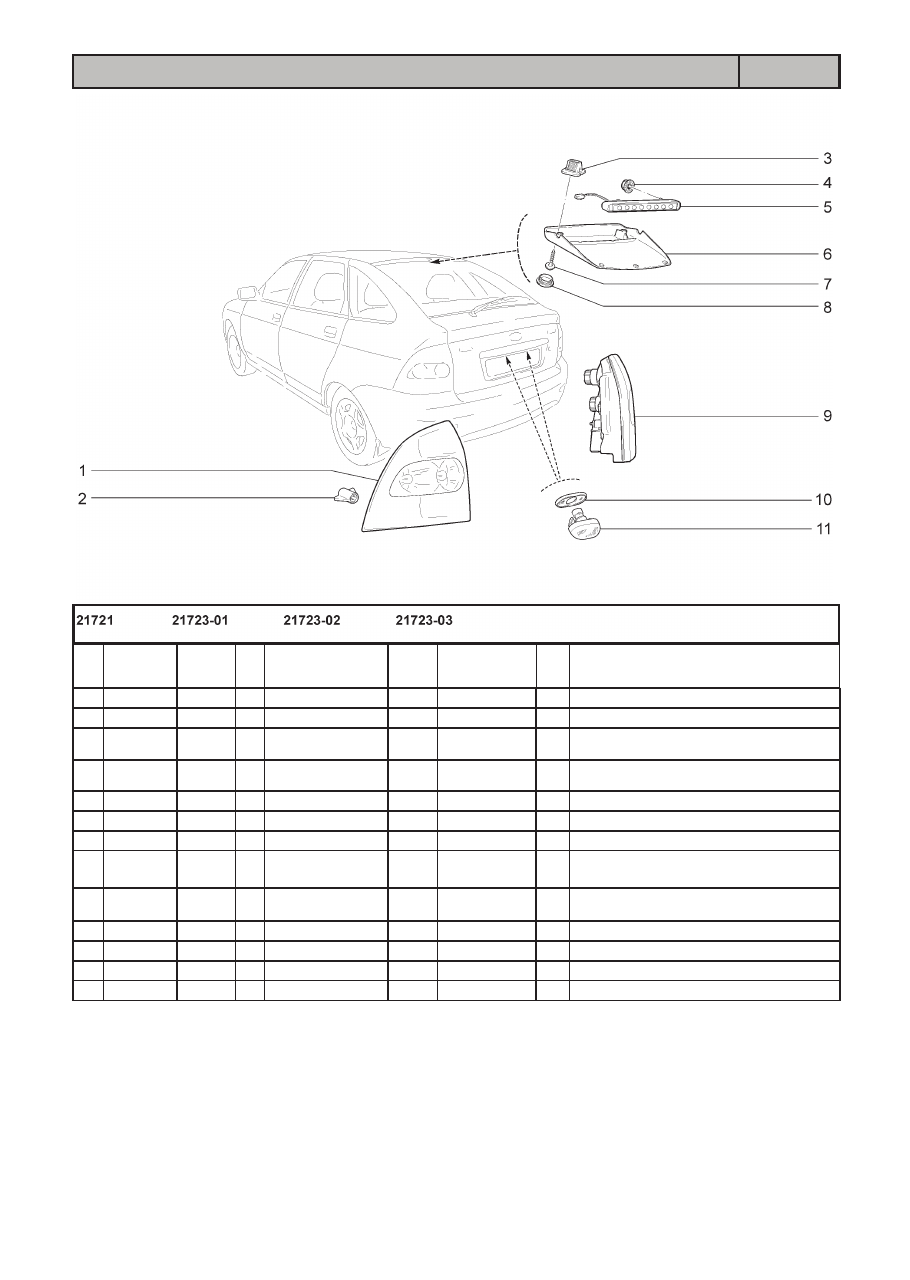

ПРИБОРЫ СВЕТОВЫЕ ЗАДНИЕ

К221

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K12

1

+

21710-3716011-00

1

Фонарь задний левый

2

21710-3716126-00

6

Гайка крепления заднего фонаря

3

00001-0038318-01

2

Гайка М5 с зубчатым буртиком

4

+

21720-3716810-00

~

1

Сигнал торможения дополнительный

4

+

21720-3716810-01

~

1

Сигнал торможения дополнительный

5

+

21710-3716010-00

1

Фонарь задний правый

6

+

11180-3717010-00

2

Фонарь освещения номерного знака

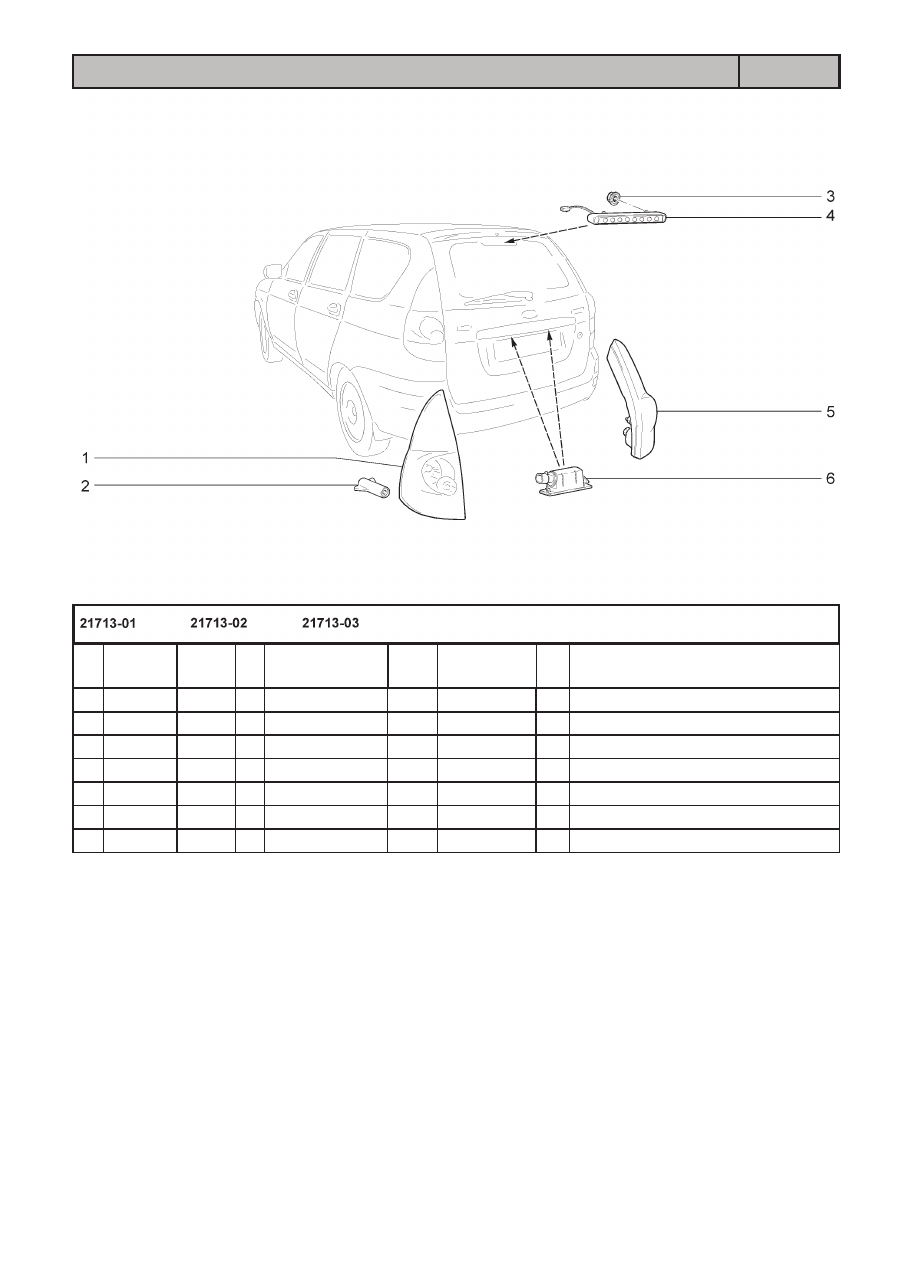

ПРИБОРЫ СВЕТОВЫЕ ЗАДНИЕ

К222

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K13

1

+

21700-3716011-00

1

Фонарь задний левый

2

21700-3716126-00

6

Гайка крепления заднего фонаря

3

+

11180-8212778-00

~

2

Втулка крепления крышки доп. сигнала

торможения

3

+

11180-8212778-01

~

2

Втулка крепления крышки доп. сигнала

торможения

4

00001-0038318-01

2

Гайка М5 с зубчатым буртиком

5

+

21720-3716810-00

~

1

Сигнал торможения дополнительный

5

+

21720-3716810-01

~

1

Сигнал торможения дополнительный

6

+

21720-3716846-00

1

Крышка дополнительного сигнала тор-

можения

7

+

11180-8212786-00

2

Винт крепления накладки рамы ветро-

вого окна

8

+

21100-8212772-00

2

Облицовка винта

9

+

21700-3716010-00

1

Фонарь задний правый

10

+

21700-3717012-00

2

Прокладка уплотнительная

11

+

21700-3717010-00

2

Фонарь освещения номерного знака

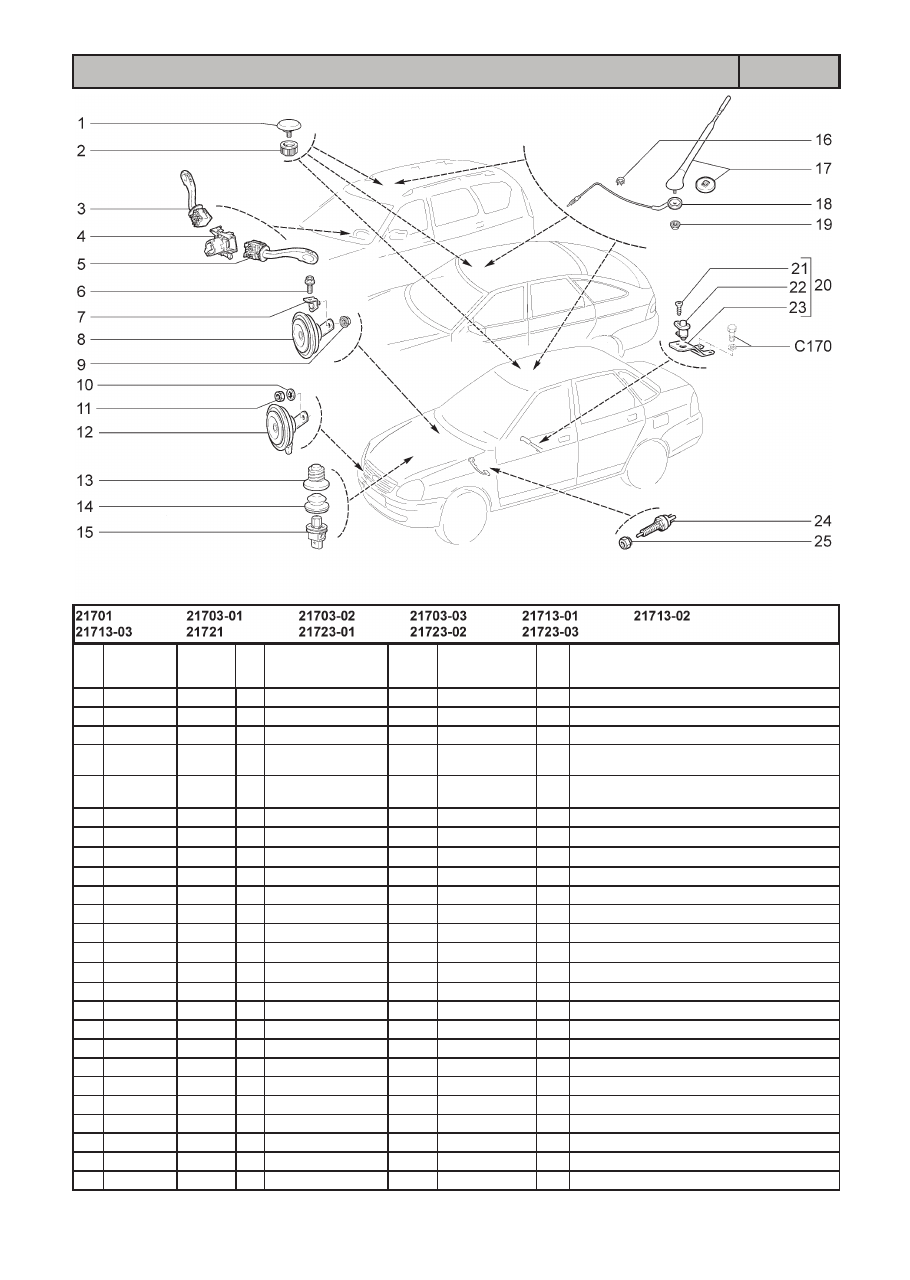

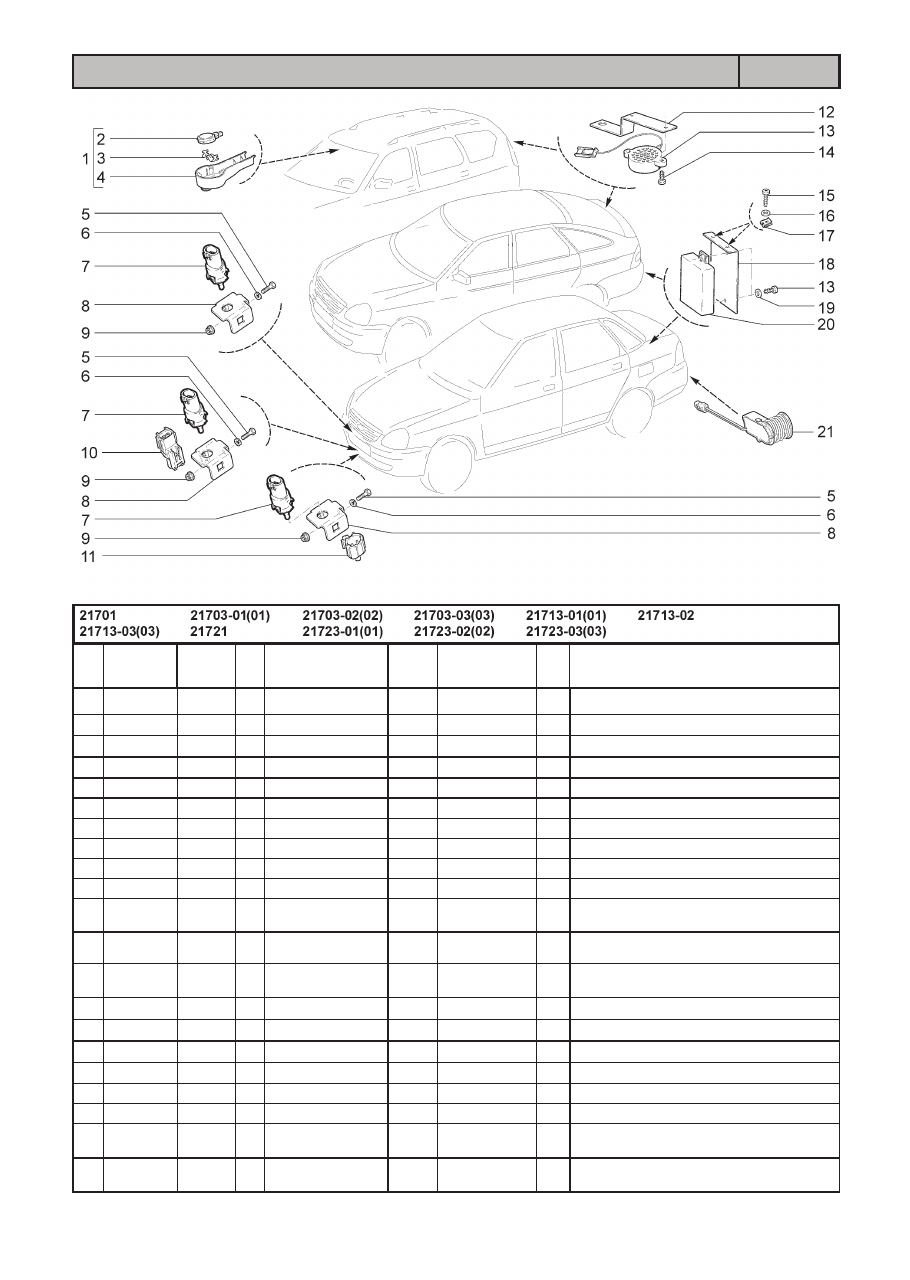

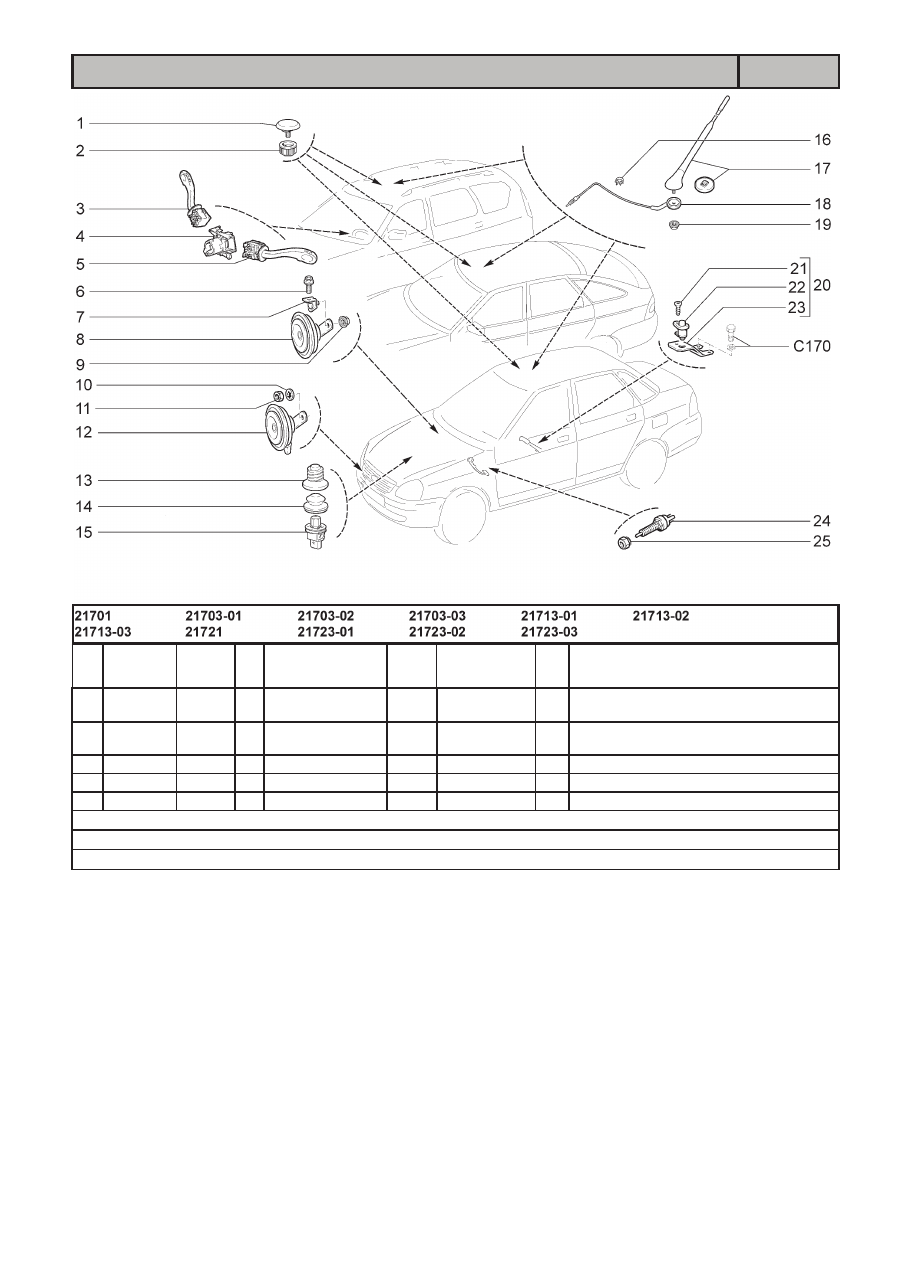

СИГНАЛЫ

К300

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K14

1

+

21700-7903030-00

1

Заглушка в сборе

2

+

21700-7903035-00

1

Гайка крепления заглушки

3

+

21230-3709330-00

1

Переключатель световой сигнализации

4

+

11180-3709315-01

~

1

Соединитель с устройством вращаю-

щимся

4

+

21100-3709315-00

~

1

Соединитель с устройством вращаю-

щимся

5

+

11180-3709340-00

1

Переключатель стеклоочистителя

6

+

00001-0038360-21

1

Болт М6х12 с зубчатым буртиком

7

21700-3721290-00

1

Кронштейн крепления

8

+

21100-3721010-00

~

2

Прибор звуковой сигнальный

8

+

21100-3721010-03

~

2

Прибор звуковой сигнальный

8

+

21100-3721020-03

~

2

Прибор звуковой сигнальный

9

+

00001-0038322-01

1

Гайка М8 с зубчатым буртиком

10

+

00001-0026055-70

1

Шайба 8 стопорная

11

+

00001-0061008-11

1

Гайка М8

12

+

21100-3721010-10

2

Прибор звуковой сигнальный

13

+

21700-3710208-00

1

Упор выключателя сигнализации

14

+

11190-3710206-00

1

Колпачок защитный

15

+

11190-3710200-00

~

1

Выключатель

15

+

11190-3710200-01

~

1

Выключатель

16

00001-0045694-80

(20)

6

Скоба 10х3,8

17

+

21700-7903010-00

(20)

1

Антенна в сборе

18

+

21700-7903020-00

(20)

1

Кабель антенны

19

00001-0038318-01

(20)

1

Гайка М5 с зубчатым буртиком

20

+

21700-3710135-00

1

Выключатель контрольной лампы в сборе

21

+

00001-0076787-03

1

Винт 3,6х9,5 самонарезающий

K15

22

+

21010-3710200-10

~

1

Выключатель контрольной лампы руч-

ного тормоза

22

+

21070-3710200-11

~

1

Выключатель контрольной лампы руч-

ного тормоза

23

+

21100-3710138-50

1

Кронштейн

24

+

21080-3720010-10

*

1

Выключатель сигнала торможения

25

21080-3720780-00

*

1

Гайка

* - входит в 21700-3504006-01 (C100)

* - входит в 21700-3504006-10 (C101)

* - входит в 21700-3504006-11 (C101)

СИГНАЛЫ

К300

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

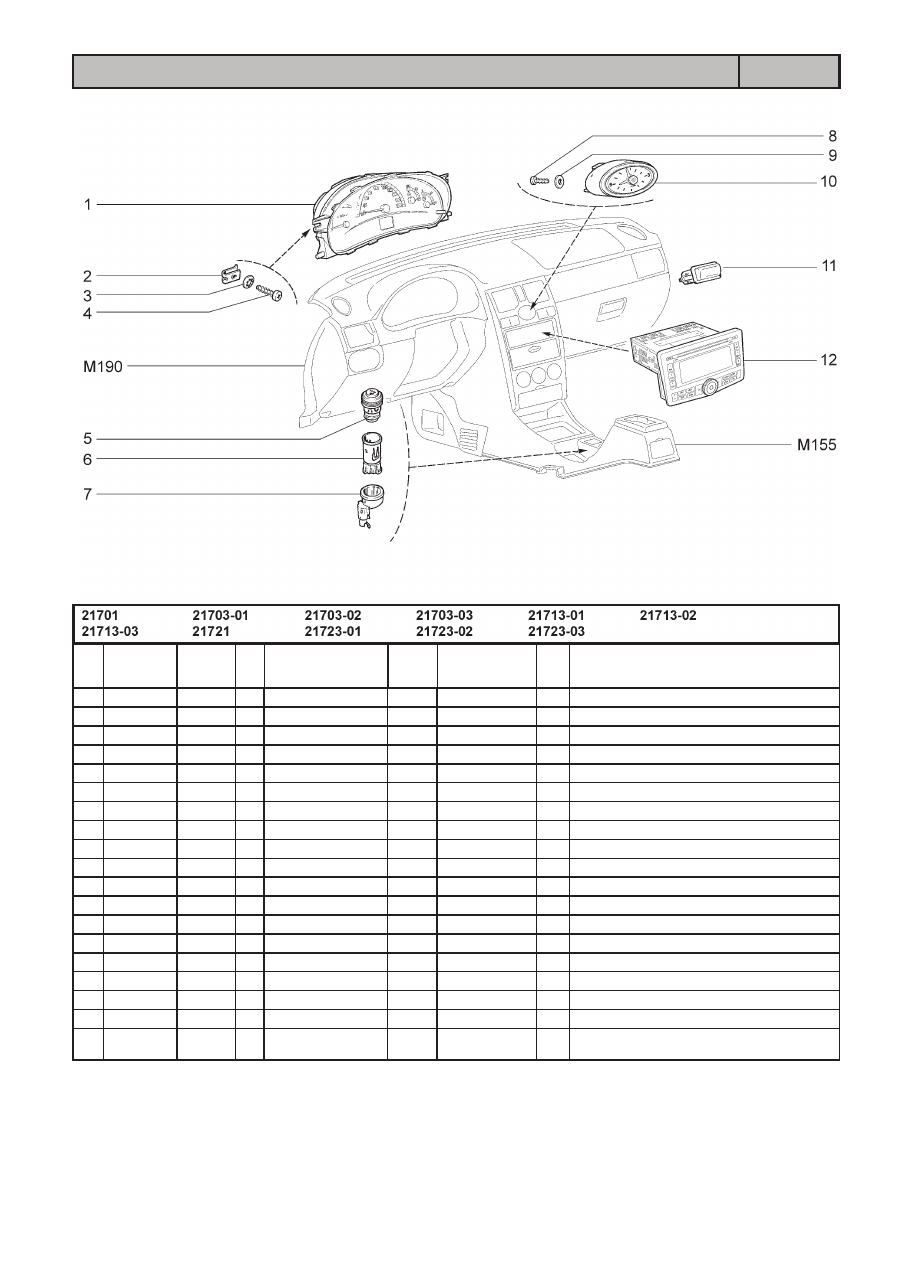

ПРИБОРЫ И ПОДСВЕТКА

К310

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K16

1

+

21700-3801010-00

~

1

Комбинация приборов

1

+

21700-3801010-01

~

1

Комбинация приборов

1

+

21700-3801010-02

~

1

Комбинация приборов

1

+

21700-3801010-03

~

1

Комбинация приборов

2

+

21010-8109137-00

2

Гайка пружинная

3

+

00001-0025991-73

2

Шайба 5 стопорная

4

+

00001-0076705-07

2

Винт 4,3х15,9 самонарезающий

5

+

21230-3725200-00

~

1

Подвижная часть прикуривателя

5

21230-3725200-01

~

1

Подвижная часть прикуривателя

6

+

21230-3725100-00

~

1

Патрон прикуривателя

6

21230-3725100-01

~

1

Патрон прикуривателя

7

+

21230-3725400-00

~

1

Кольцо подсветки прикуривателя

7

21230-3725400-01

~

1

Кольцо подсветки прикуривателя

8

+

00001-0076700-01

1

Винт 4,3х9,5 самонарезающий

9

+

00001-0005193-01

1

Шайба 5

10

+

21700-3804010-00

1

Часы

11

+

11180-3714350-00

~

1

Плафон освещения багажника

11

+

11180-3714350-01

~

1

Плафон освещения багажника

12

+

21700-7900010-00

(20)

1

Радиоприемник и проигрыватель ком-

пакт-дисков

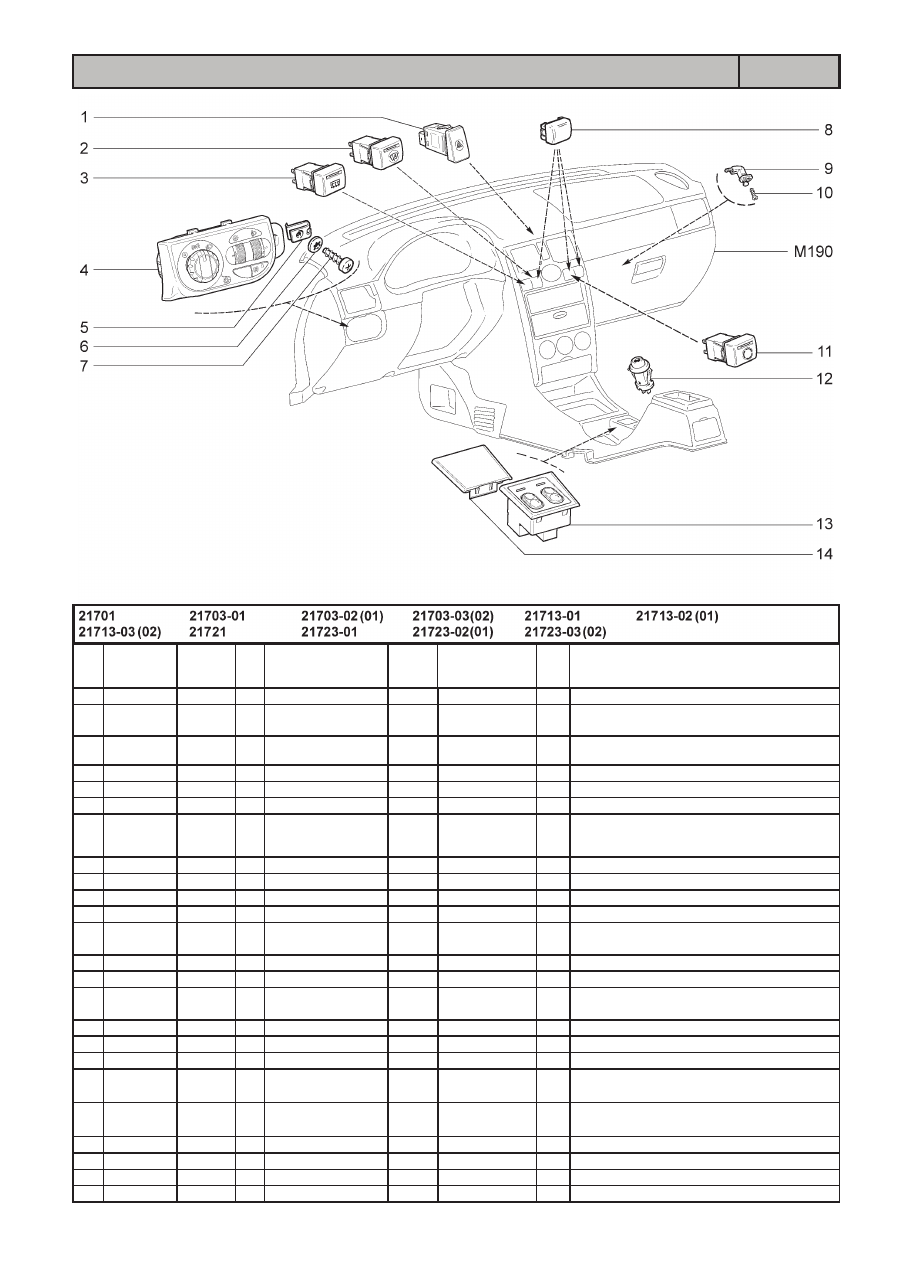

ВЫКЛЮЧАТЕЛИ И МОДУЛЬ УПРАВЛЕНИЯ СВЕТОТЕХНИКОЙ

К320

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K17

1

+

21700-3710010-00

1

Выключатель аварийной сигнализации

2

+

21700-3710990-00

~

(02)

1

Выключатель  автоматического  управ-

ления освещением

2

+

21700-3710990-01

~

(02)

1

Выключатель  автоматического  управления

3

+

21700-3710020-00

~

1

Выключатель обогрева заднего стекла

3

+

21700-3710020-01

~

1

Выключатель обогрева заднего стекла

4

+

21700-3709820-00

1

Модуль управления светотехникой

4

+

21700-3709820-10

(01-

15,110,114,115,

140,145)(02-20)

1

Модуль управления светотехникой

5

+

21010-8109137-00

1

Гайка пружинная

6

+

00001-0005193-01

1

Шайба 5 стопорная

7

+

00001-0076702-01

1

Винт 4,63х15,9 самонарезающий

8

+

21700-3710604-00

~

(02)

1

Заглушка кнопочного выключателя

8

+

21700-3710604-00

~

(18,20,114,118

,144,148)

2

Заглушка кнопочного выключателя

8

+

21700-3710604-00

~

3

Заглушка кнопочного выключателя

8

+

21700-3710604-01

~

(02)

1

Заглушка кнопочного выключателя

8

+

21700-3710604-01

~

(18,20,114,118

,144,148)

2

Заглушка кнопочного выключателя

8

+

21700-3710604-01

~

3

Заглушка кнопочного выключателя

9

+

21230-3710230-00

1

Выключатель концевой

10

+

00001-0076788-01

1

Винт 3,6х12,7 самонарезающий

11

+

21700-3710050-00

~

(18,20,114,118

,144,148)

1

Выключатель рециркуляции

11

+

21700-3710050-01

~

(18,20,114,118

,144,148)

1

Выключатель рециркуляции

12

+

21100-3710620-00

~

1

Выключатель привода замка багажника

12

+

21100-3710620-01

~

1

Выключатель привода замка багажника

13

+

21700-3709710-00

(01)(02)

1

Блок управления обогревом сидений

14

+

21700-3709714-00

1

Заглушка

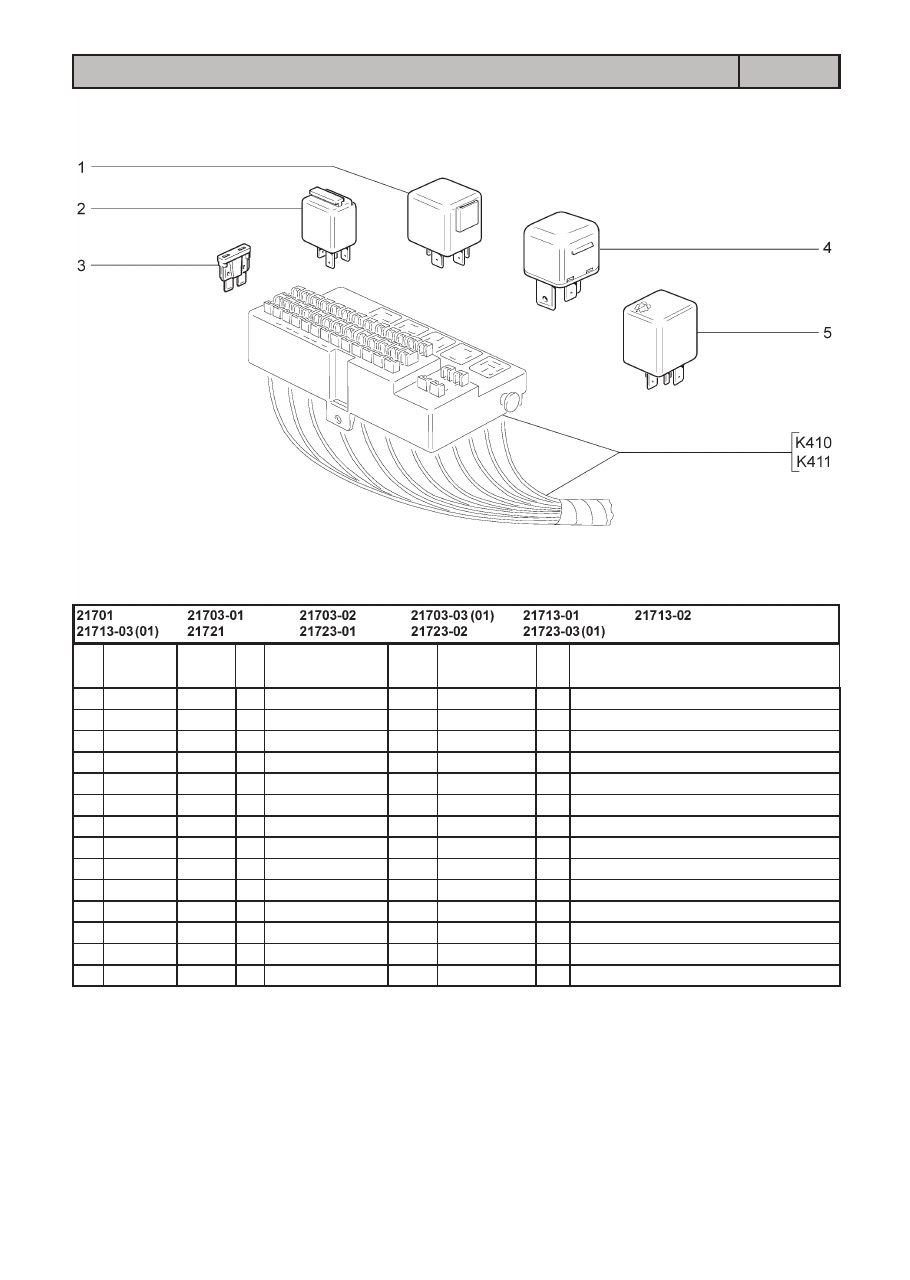

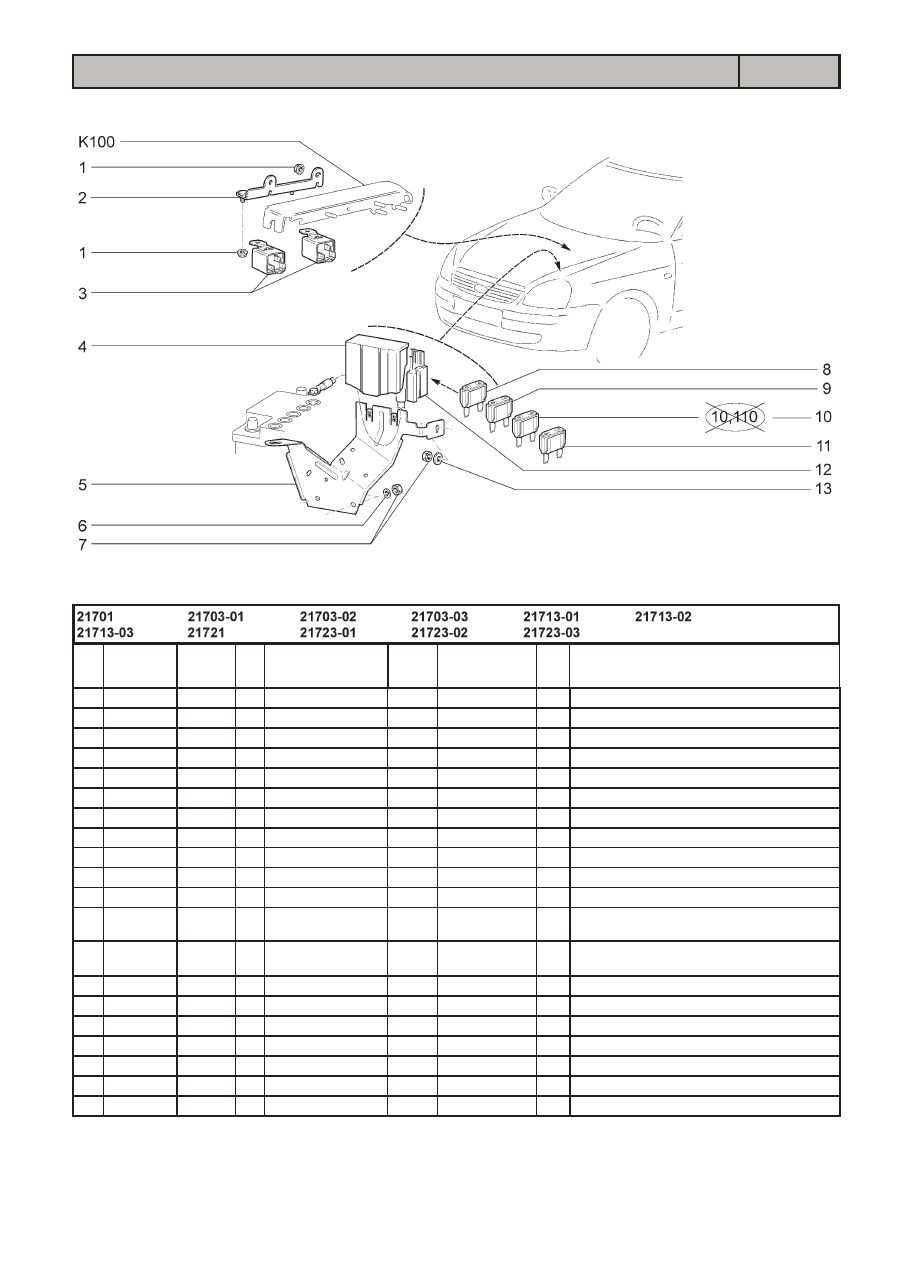

РЕЛЕ И ПРЕДОХРАНИТЕЛИ

К330

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K18

1

+

00001-0038318-01

4

Гайка М5 с зубчатым буртиком

2

21100-3747120-00

1

Кронштейн

3

+

21100-3747210-21

~

2

Реле системы впрыска

3

+

21100-3747210-23

~

2

Реле системы впрыска

4

+

21700-3722070-00

~

1

Крышка блока предохранителей

4

+

21700-3722070-01

~

1

Крышка блока предохранителей

5

+

21700-3722309-00

1

Кронштейн

6

+

00001-0005164-70

2

Шайба 6 пружинная

7

+

00001-0058962-11

3

Гайка М6

8

+

21700-3722130-00

~

1

Предохранитель 30А

8

+

21700-3722130-01

~

1

Предохранитель 30А

9

+

21700-3722140-00

~

(15,18,20,115,

118,145,148)

1

Предохранитель 40А

9

+

21700-3722140-01

~

(15,18,20,115,

118,145,148)

1

Предохранитель 40А

10

+

21700-3722150-00

~

1

Предохранитель 50А

10

+

21700-3722150-01

~

1

Предохранитель 50А

11

+

21700-3722160-00

~

4

Предохранитель 60А

11

+

21700-3722160-01

~

4

Предохранитель 60А

12

+

21700-3722012-00

~

1

Блок предохранителей

12

+

21700-3722012-01

~

1

Блок предохранителей

13

+

00001-0005194-01

1

Шайба 6

РЕЛЕ И ПРЕДОХРАНИТЕЛИ БЛОКА МОНТАЖНОГО

К340

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K19

1

+

21100-3747210-30

~

2-3 Реле

1

+

21100-3747210-32

~

2-3 Реле

1

+

21720-3747210-00

(01-20)

1

Реле

2

+

11190-3747210-10

3-6 Реле

3

+

21100-3722105-00

2-4 Предохранитель 5А

3

+

21100-3722107-00

3-4 Предохранитель 7,5А

3

+

21100-3722110-00

6-11 Предохранитель 10А

3

+

21100-3722115-00

1-2 Предохранитель 15А

3

+

21100-3722120-00

2-3 Предохранитель 20А

3

+

21100-3722125-00

2-4 Предохранитель 25А

3

+

21100-3722130-00

~

1

Предохранитель 30А

3

+

21700-3722130-01

~

1

Предохранитель 30А

4

+

21700-3747310-00

1

Дополнительное силовое реле

5

+

21140-3747710-00

1

Реле

ДАТЧИКИ И СИСТЕМА БЕЗОПАСНОЙ ПАРКОВКИ

К350

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K20

1

+

21700-3825015-00

(03)

1

Датчик дождя  (комплект поставки)

2

+

21700-3825020-00

(03)

1

Датчик дождя

3

+

21700-3825122-00

(03)

1

Скоба датчика дождя

4

+

21700-3825123-00

(03)

1

Накладка датчика дождя

5

+

00001-0009776-11

1

Болт М5х12

6

+

00001-0011954-71

1

Шайба 5 пружинная

7

+

21150-3828210-00

1

Датчик температуры окружающей среды

8

21120-3828246-00

1

Кронштейн

9

+

00001-0038318-01

1

Гайка М5 с зубчатым буртиком

10

+

21720-8121210-00

(01-18)

1

Датчик температуры окружающей среды

11

+

21703-8121210-00

(114,118,144,14

8) (02-18)(03)

1

Датчик температуры окружающей

среды

12

+

21700-3826046-00

(03)

1

Кронштейн крепления блока сигнализа-

ции

13

+

21720-3826030-00

(03)

1

Блок сигнализации системы безопасной

парковки

14

+

00001-0076690-01

(03)

4

Винт 3,6х9,5самонарезающий

15

+

00001-0076710-01

(03)

2

Винт 4,9х9,5самонарезающий

16

+

00001-0005193-01

(03)

2

Шайба 5 стопорная

17

+

00001-0041897-71

(03)

2

Гайка фланцевая 10

18

+

21720-3826036-00

(03)

1

Кронштейн крепления блока управления

19

+

00001-0005192-01

(03)

2

Шайба 4 стопорная

20

+

21720-3826010-00

(03)

1

Блок управления системы безопасной

парковки

21

+

21720-3826020-00

(03)

3

Датчик системы безопасной парковки в

сборе

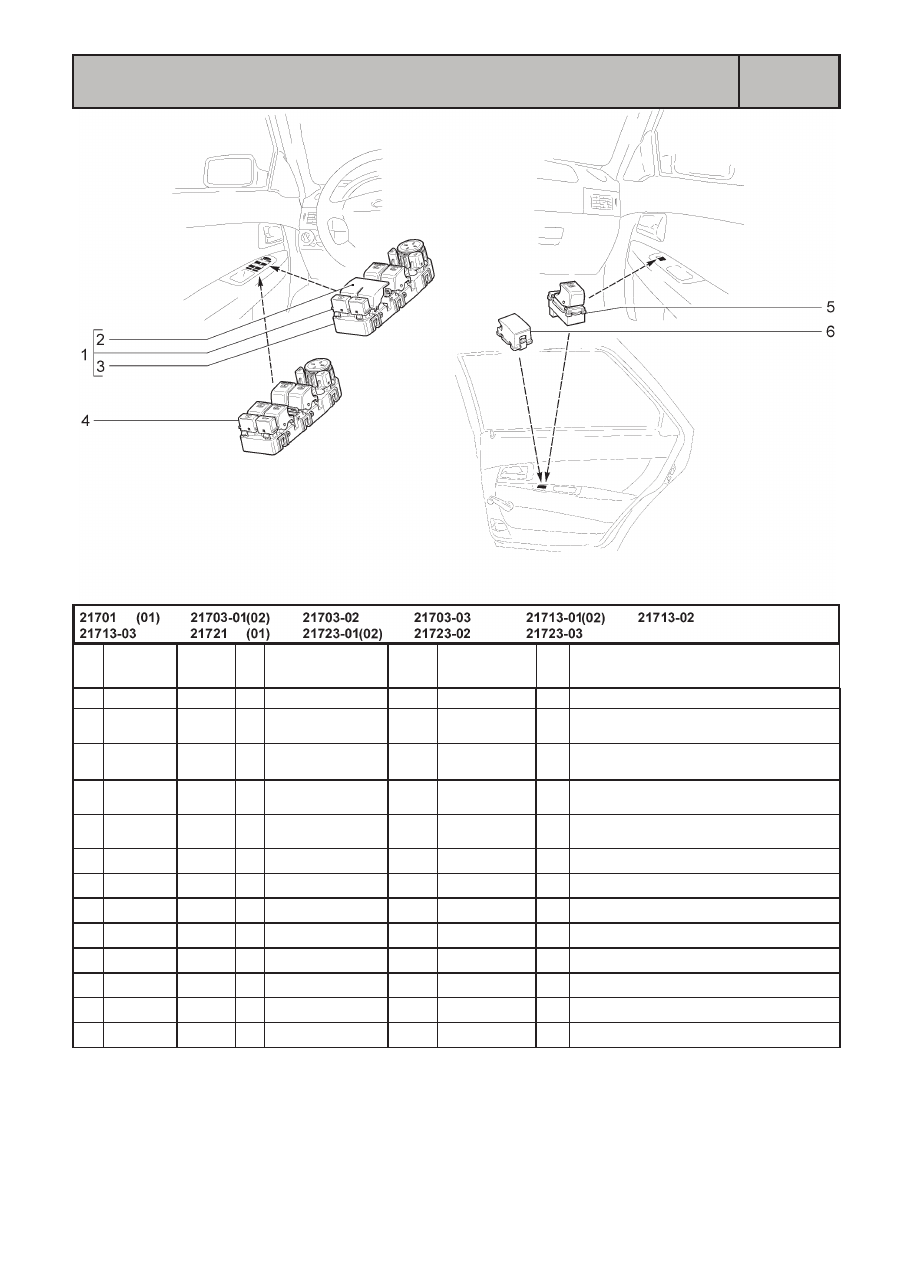

МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ И ПЕРЕКЛЮЧАТЕЛИ

СТЕКЛОПОДЪЕМНИКОВ

К360

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K21

1

+

21700-3763075-00

~

(02)

Модуль двери водителя (комплект поставки)

1

+

21700-3763075-01

~

(02)

Модуль двери водителя (комплект по-

ставки)

1

+

21700-3763075-20

(01)

Модуль двери водителя (комплект по-

ставки)

2

+

21700-3763081-00

~

(01,02)

1

Заглушка переключателей задних стек-

лоподъемников

2

+

21700-3763081-01

~

(01,02)

1

Заглушка переключателей задних стек-

лоподъемников

3

+

21700-3763080-10

~

(02)

1

Модуль двери водителя

3

+

21700-3763080-11

~

(02)

1

Модуль двери водителя

3

+

21700-3763080-20

~

(01)

1

Модуль двери водителя

4

+

21700-3763080-00

~

1

Модуль двери водителя

4

+

21700-3763080-01

~

1

Модуль двери водителя

5

+

21700-3709613-00

(01,02)

1

Переключатель стеклоподъемника

5

+

21700-3709613-00

3

Переключатель стеклоподъемника

6

+

21700-3709604-00

(01,02)

2

Заглушка

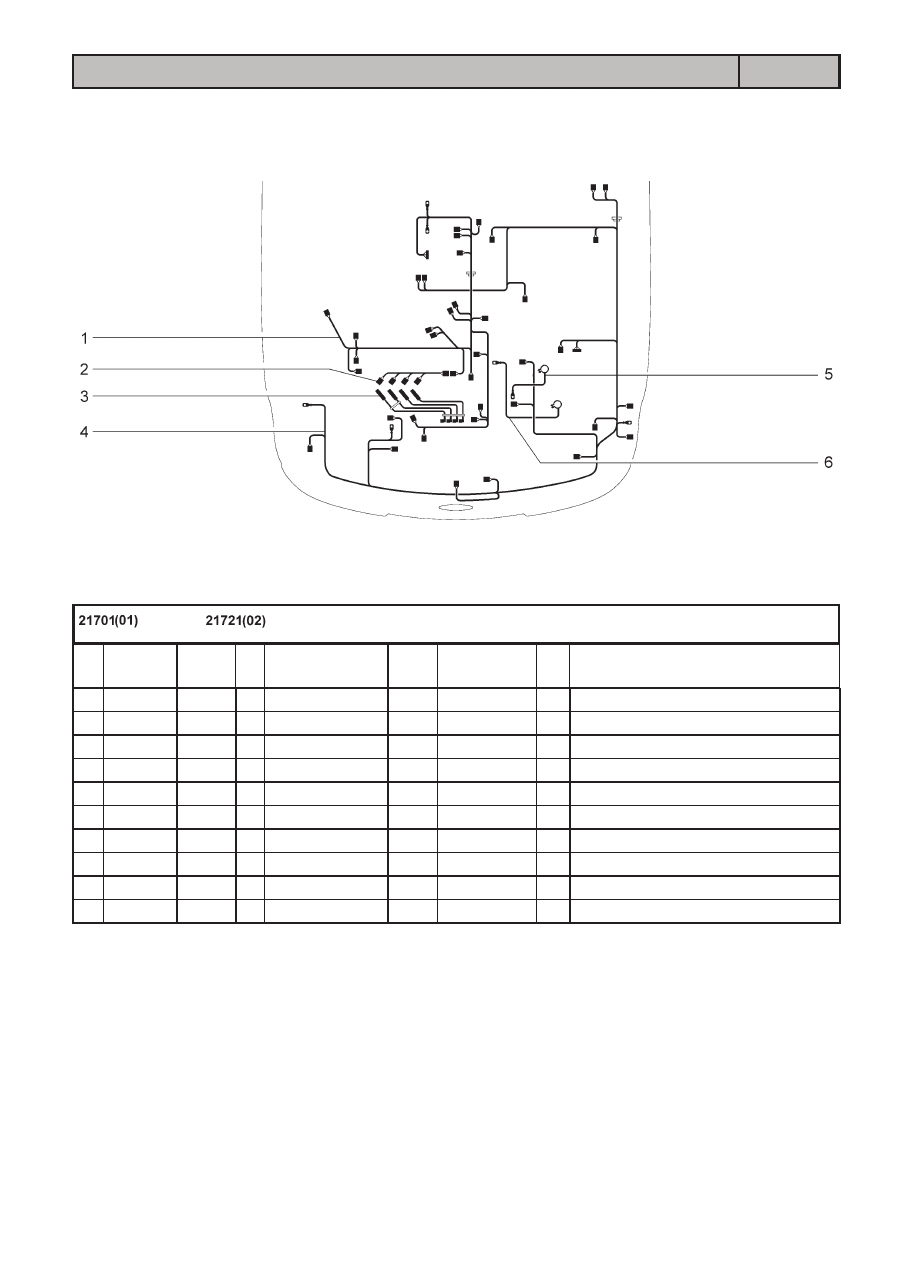

ЖГУТЫ ПРОВОДОВ МОТОРНОГО ОТСЕКА

К400

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K22

1

+

21701-3724026-00

1

Жгут проводов системы зажигания

2

+

21110-3724036-00

1

Жгут проводов форсунок

3

+

21110-3707080-10

~

1

Жгут высоковольтных проводов

3

+

21110-3707080-11

~

1

Жгут высоковольтных проводов

3

+

21110-3707080-12

~

1

Жгут высоковольтных проводов

3

+

21110-3707080-13

~

1

Жгут высоковольтных проводов

4

+

21701-3724010-00

(01)

1

Жгут проводов передний

4

+

21721-3724010-00

(02)

1

Жгут проводов передний

5

+

21700-3724070-00

1

Жгут проводов акумуляторной батареи

6

+

21700-3724080-00

1

Провод соединительный

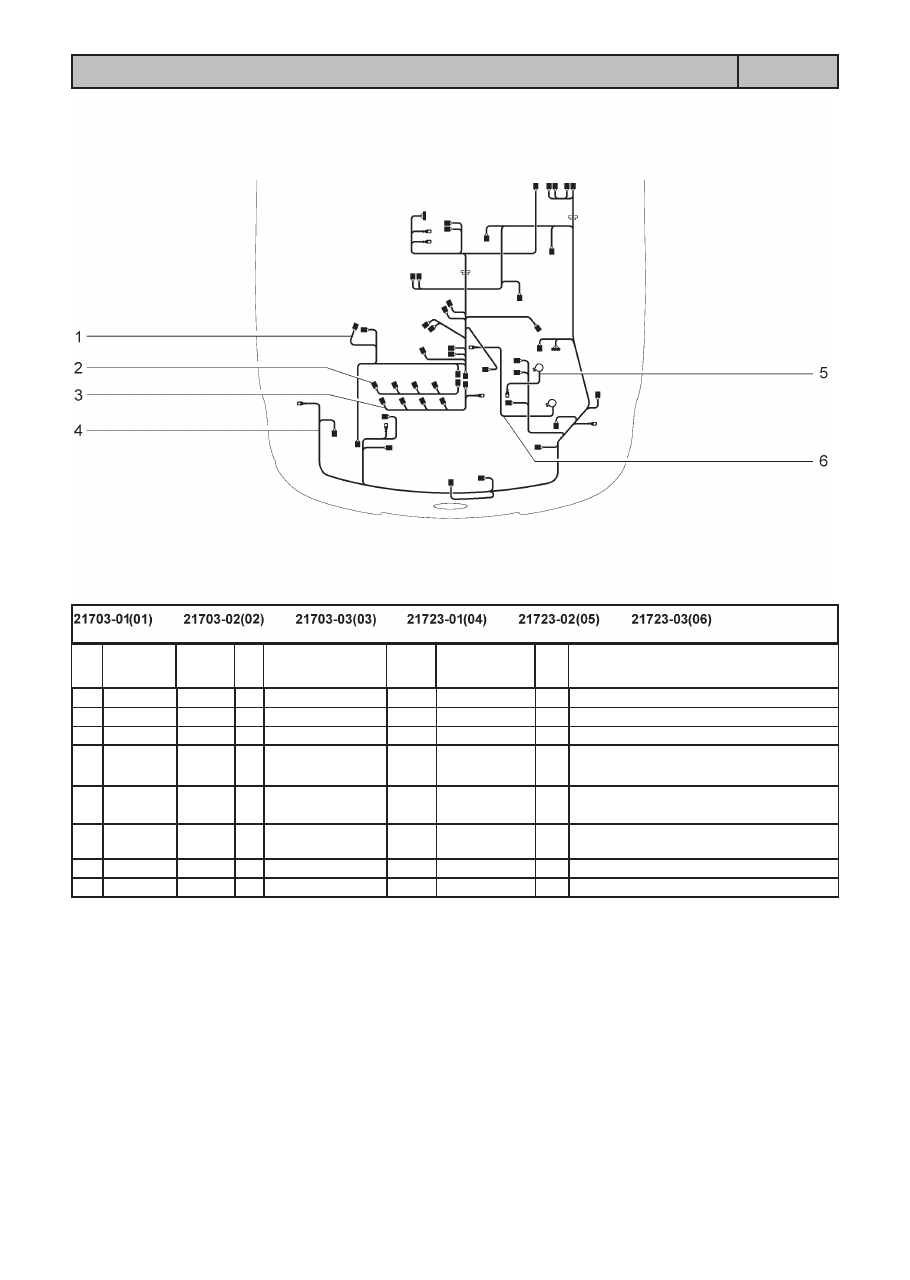

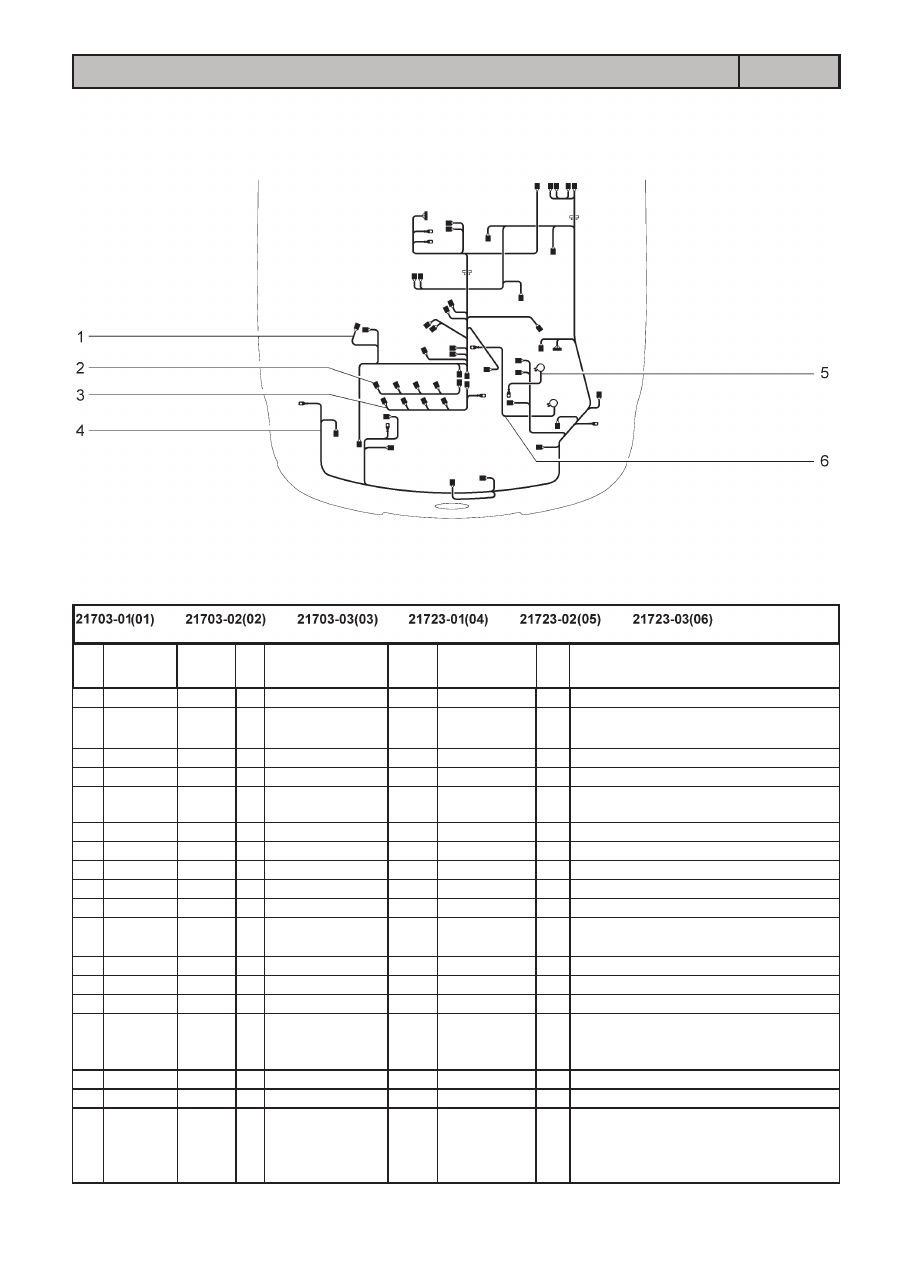

ЖГУТЫ ПРОВОДОВ МОТОРНОГО ОТСЕКА

К401

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K23

1

+

21700-3724026-00

1

Жгут проводов системы зажигания

1

+

21700-3724026-10

(18,20,114,11

8,144,148)

1

Жгут проводов системы зажигания

2

+

11186-3724036-00

1

Жгут проводов форсунок

3

+

11180-3724148-00

1

Жгут проводов катушек зажигания

4

+

21700-3724010-00

(01-11,140)

(03-18)

1

Жгут проводов передний

4

+

21700-3724010-10

(02-110,140)

1

Жгут проводов передний

4

+

21700-3724010-21

(01-15,115,145)

1

Жгут проводов передний

4

+

21700-3724010-30

(01-114,144)

1

Жгут проводов передний

4

+

21700-3724010-40

(02-15,115)

1

Жгут проводов передний

4

+

21700-3724010-50

(02-114,144)

1

Жгут проводов передний

4

+

21700-3724010-60

(02-18,118,148)

(03-20)

1

Жгут проводов передний

4

+

21700-3724010-62

(01-118,148)

1

Жгут проводов передний

4

+

21700-3724010-70

(01-18,20)

1

Жгут проводов передний

4

+

21703-3724010-80

(01-10,110)

1

Жгут проводов передний

4

+

21720-3724010-00

(04-118,148)

(06-10)

(07-11,140)

1

Жгут проводов передний

4

+

21720-3724010-10

(08-110,140)

1

Жгут проводов передний

4

+

21720-3724010-20

(08-144)

1

Жгут проводов передний

4

+

21720-3724010-30

(05-148)

(06-18,20)

(08-18,118,148)

(09-18,20)

1

Жгут проводов передний

K24

ЖГУТЫ ПРОВОДОВ МОТОРНОГО ОТСЕКА

К401

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

4

+

21720-3724010-32

(07-118,148)

1

Жгут проводов передний

4

+

21720-3724010-40

(08-115,145)

1

Жгут проводов передний

4

+

21720-3724010-50

(07-115,145)

1

Жгут проводов передний

4

+

21720-3724010-60

(04-114)

(07-114,144)

1

Жгут проводов передний

4

+

21720-3724010-70

(04-18,20)

(07-18,20)

1

Жгут проводов передний

4

+

21723-3724010-80

(04-10,110)

(07-10,110)

1

Жгут проводов передний

5

+

21700-3724070-00

1

Жгут проводов акумуляторной батареи

6

+

21700-3724080-00

1

Провод соединительный















содержание      ..     8      9      10      11     ..
