LADA PRIORA. Каталог деталей и сборочных единиц - часть 8

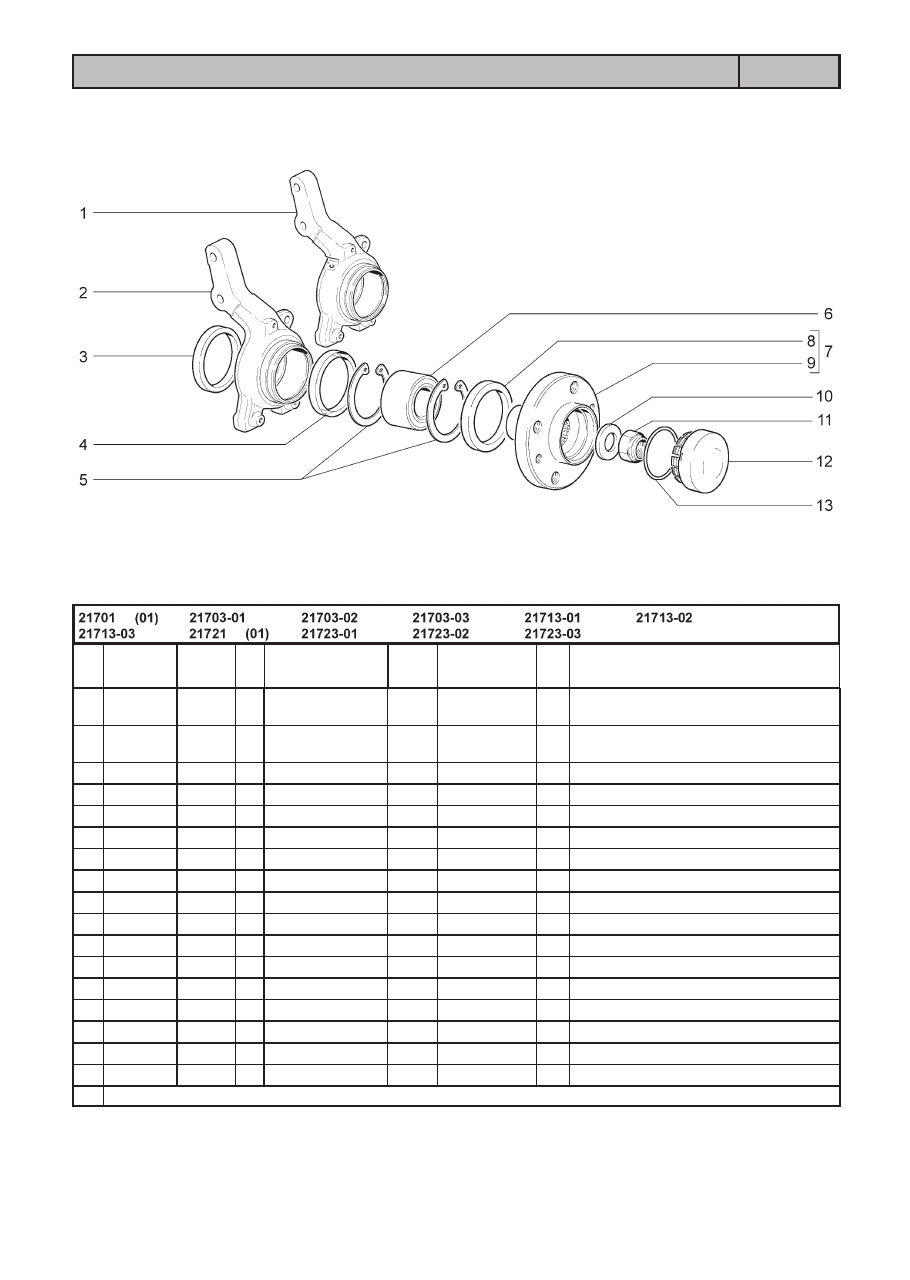

КУЛАКИ ПОВОРОТНЫЕ И СТУПИЦЫ

D400

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D20

1

+

11180-3001014-10

*

(15,18,20,115,

118,145,148)

1

Кулак поворотный правый

1

+

11180-3001015-10

*

(15,18,20,115,

118,145,148)

1

Кулак поворотный левый

2

+

11180-3001014-00

*

1

Кулак поворотный правый

2

+

11180-3001015-00

*

1

Кулак поворотный левый

3

+

21080-3001060-00

*

2

Кольцо грязезащитное внутреннее

4

+

21080-3001061-00

*

2

Кольцо грязезащитное наружное

5

+

11180-3103032-00

*

4

Кольцо стопорное

6

+

11180-3103020-00

~ *

2

Подшипник ступицы

6

+

11180-3103020-02

~ *

2

Подшипник ступицы

6

+

11180-3103020-03

~ *

2

Подшипник ступицы

7

+

11180-3103012-00

*

2

Ступица переднего колеса в сборе

8

+

21080-3103061-00

2

Кольцо грязезащитное

9

+

11180-3103015-00

2

Ступица переднего колеса

10

+

21080-3103079-00

2

Шайба подшипника

11

+

00001-0040442-71

2

Гайка М20х1,5 с пояском

12

+

21100-3103065-00

(01)

2

Колпак ступицы колеса

13

+

21080-3103068-00

(01)

2

Кольцо уплотнительное

* - входит в состав стоек телескопических в сборе (D200)

КОЛЕСА

D410

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D21

1

+

21080-3101308-00

^ *

10

Груз балансировочный 5г

2

+

21080-3101301-00

^ *

10

Груз балансировочный 10г

3

+

21080-3101302-00

^ *

10

Груз балансировочный 20г

3

+

21080-3101303-00

^ *

10

Груз балансировочный 30г

3

+

21080-3101304-00

^ *

10

Груз балансировочный 40г

3

+

21080-3101306-00

^ *

10

Груз балансировочный 50г

3

+

21080-3101307-00

^ *

10

Груз балансировочный 60г

3

+

21080-3101309-00

^ *

10

Груз балансировочный 15г

3

+

21080-3101310-00

^ *

10

Груз балансировочный 25г

3

+

21080-3101311-00

^ *

10

Груз балансировочный 35г

3

+

21080-3101312-00

^ *

10

Груз балансировочный 45г

3

+

21080-3101313-00

^ *

10

Груз балансировочный 55г

4

+

21120-3101015-12

5

Колесо

5

+

21080-3101040-10

16

Болт колеса

* - наибольшее количество

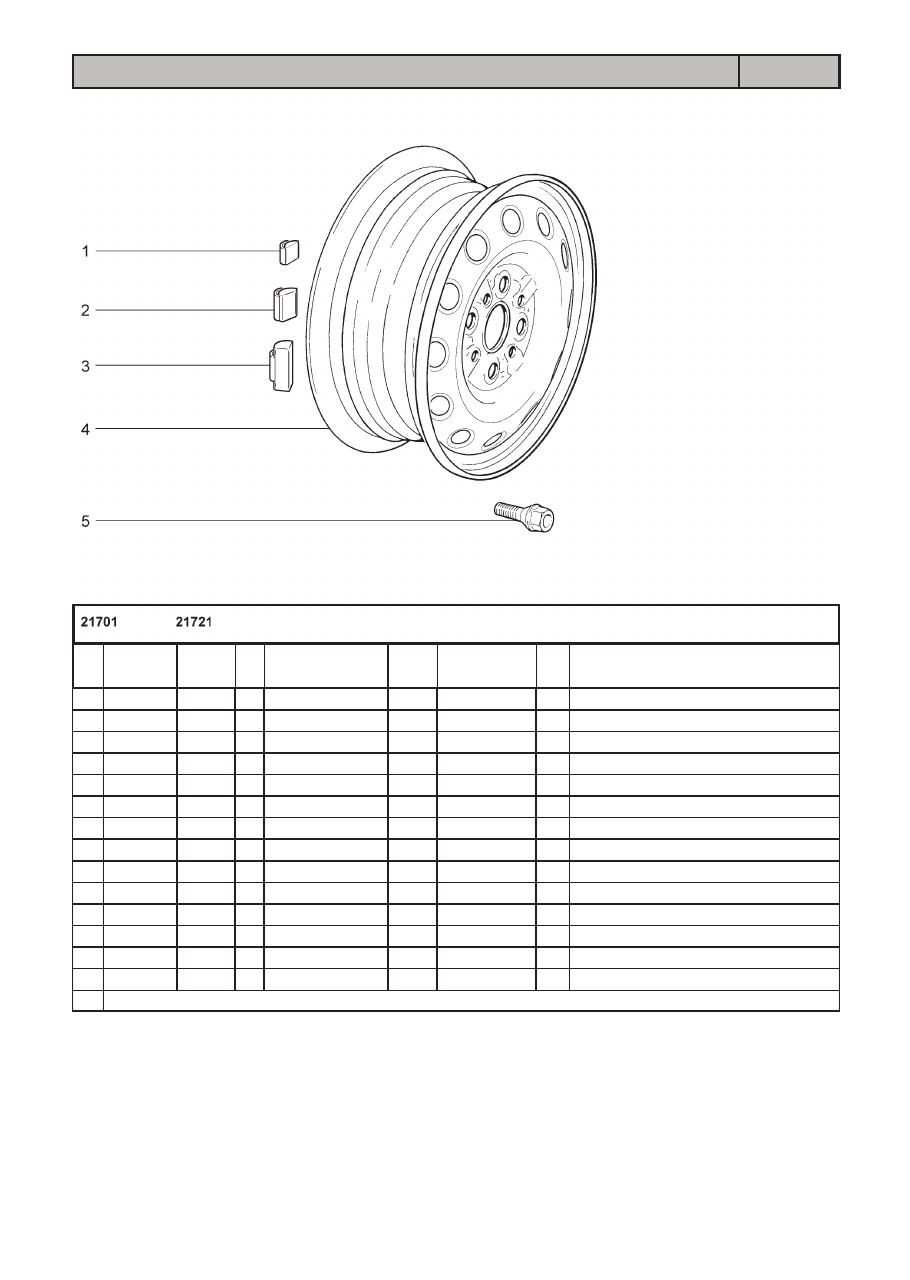

КОЛЕСА (Е 3) ~

D411

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D22

1

21120-3101303-00

^ *

10

Груз балансировочный 15г

1

21120-3101304-00

^ *

10

Груз балансировочный 20г

1

21120-3101306-00

^ *

10

Груз балансировочный 25г

1

21120-3101307-00

^ *

10

Груз балансировочный 30г

1

21120-3101308-00

^ *

10

Груз балансировочный 35г

1

21120-3101309-00

^ *

10

Груз балансировочный 40г

1

21120-3101310-00

^ *

10

Груз балансировочный 45г

1

21120-3101311-00

^ *

10

Груз балансировочный 50г

1

21120-3101312-00

^ *

10

Груз балансировочный 55г

1

21120-3101313-00

^ *

10

Груз балансировочный 60г

2

+

21100-3101301-00

^ *

10

Груз балансировочный 5г

2

+

21100-3101302-00

^ *

10

Груз балансировочный 10г

3

+

21720-3101015-02

5

Колесо литое

4

+

21120-3101040-10

16

Болт колеса

5

+

21120-3101014-20

4

Колпак колеса

* - наибольшее количество

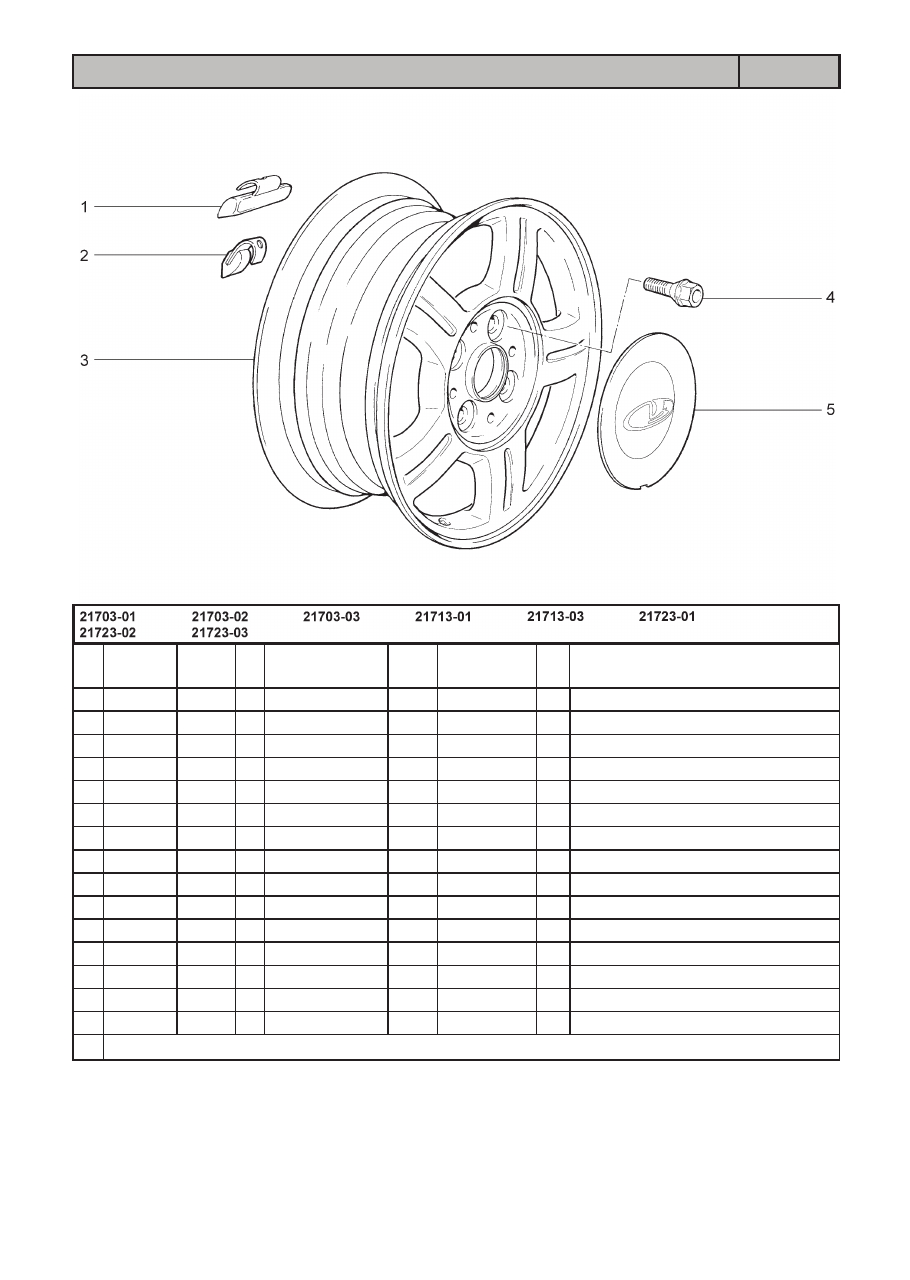

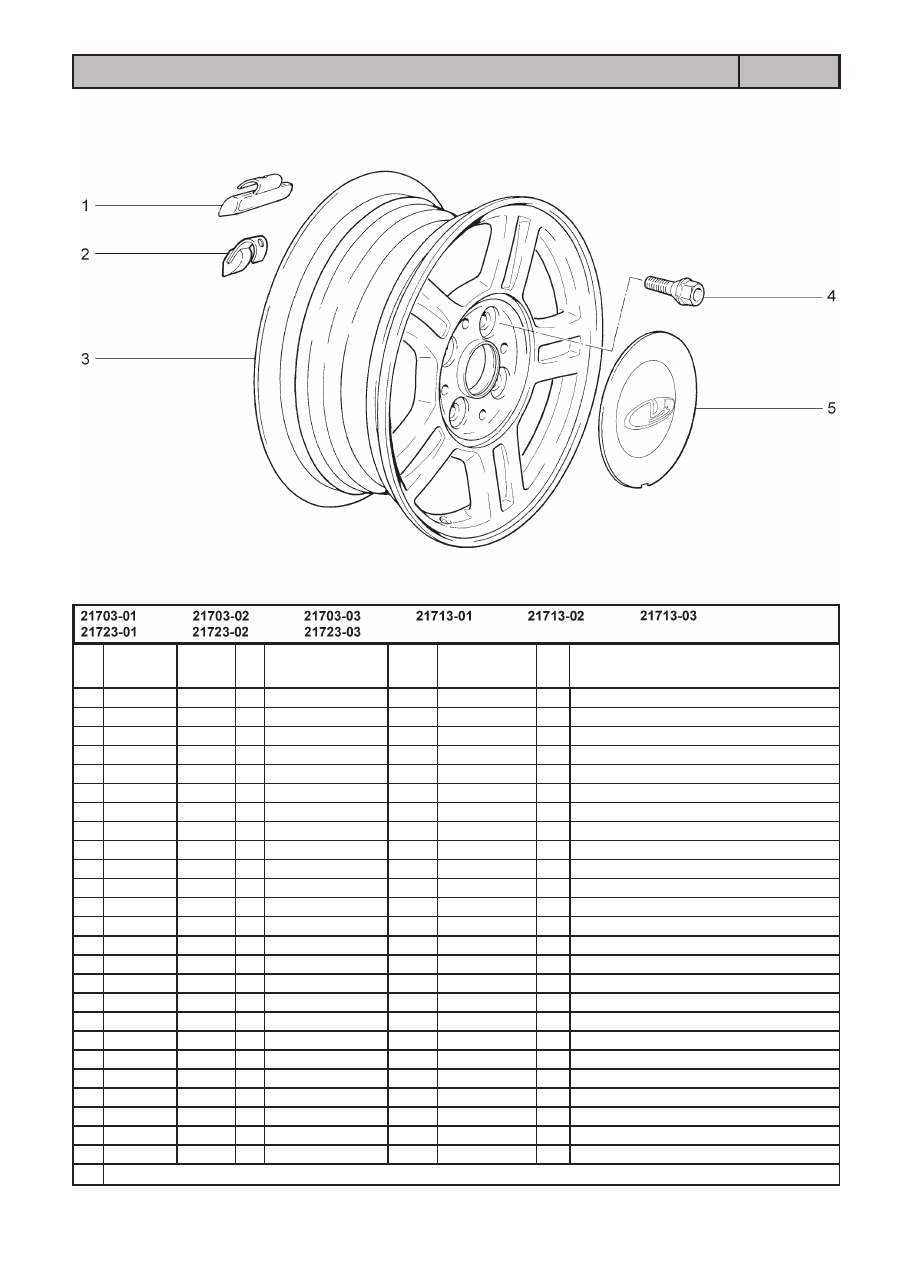

КОЛЕСА  ~

D412

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D23

1

+

11186-3101302-00

^ *

(Е-4)

10

Груз балансировочный 10г

1

+

11186-3101303-00

^ *

(Е-4)

10

Груз балансировочный 15г

1

+

11186-3101304-00

^ *

(Е-4)

10

Груз балансировочный 20г

1

+

11186-3101306-00

^ *

(Е-4)

10

Груз балансировочный 25г

1

+

11186-3101307-00

^ *

(Е-4)

10

Груз балансировочный 30г

1

+

11186-3101308-00

^ *

(Е-4)

10

Груз балансировочный 35г

1

+

11186-3101309-00

^ *

(Е-4)

10

Груз балансировочный 40г

1

+

11186-3101310-00

^ *

(Е-4)

10

Груз балансировочный 45г

1

+

11186-3101311-00

^ *

(Е-4)

10

Груз балансировочный 50г

1

21120-3101303-00

^ *

(Е-3)

10

Груз балансировочный 15г

1

21120-3101304-00

^ *

(Е-3)

10

Груз балансировочный 20г

1

21120-3101306-00

^ *

(Е-3)

10

Груз балансировочный 25г

1

21120-3101307-00

^ *

(Е-3)

10

Груз балансировочный 30г

1

21120-3101308-00

^ *

(Е-3)

10

Груз балансировочный 35г

1

21120-3101309-00

^ *

(Е-3)

10

Груз балансировочный 40г

1

21120-3101310-00

^ *

(Е-3)

10

Груз балансировочный 45г

1

21120-3101311-00

^ *

(Е-3)

10

Груз балансировочный 50г

1

21120-3101312-00

^ *

(Е-3)

10

Груз балансировочный 55г

1

21120-3101313-00

^ *

(Е-3)

10

Груз балансировочный 60г

2

+

11186-3101301-00

^ *

(Е-4)

10

Груз балансировочный 5г

2

+

21100-3101301-00

^ *

(Е-3)

10

Груз балансировочный 5г

2

+

21100-3101302-00

^ *

(Е-3)

10

Груз балансировочный 10г

3

+

21720-3101015-03

5

Колесо литое

4

+

21120-3101040-10

16

Болт колеса

5

+

21120-3101014-20

4

Колпак колеса

* - наибольшее количество

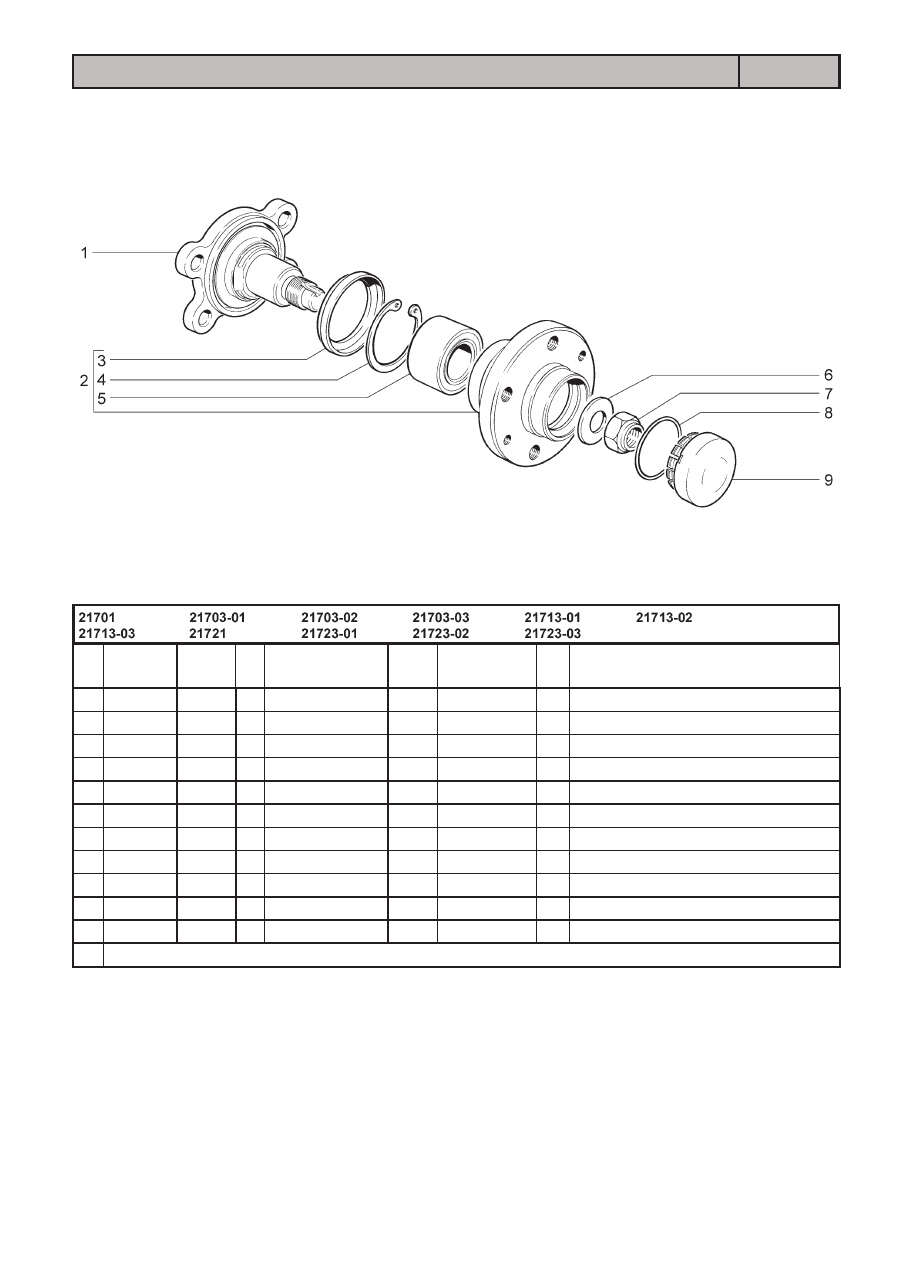

СТУПИЦЫ ЗАДНИХ КОЛЕС

D420

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

D24

1

+

21080-3104055-00

*

2

Ось ступицы с грязеотражателем

2

+

21100-3104014-00

*

2

Ступица заднего колеса

3

+

21080-3104016-00

2

Кольцо грязезащитное

4

+

21080-3104032-00

2

Кольцо стопорное

5

+

21080-3104020-00

~

2

Подшипник

5

+

21080-3104020-01

~

2

Подшипник

5

+

21080-3104020-02

~

2

Подшипник

6

+

21080-3104079-00

*

2

Шайба подшипника

7

+

00001-0040442-71

*

2

Гайка М20х1,5 с пояском

8

+

21080-3103068-00

2

Кольцо уплотнительное

9

+

21100-3103065-00

2

Колпак ступицы колеса

* - входит в состав рычагов задней подвески с тормозами в сборе (D310)

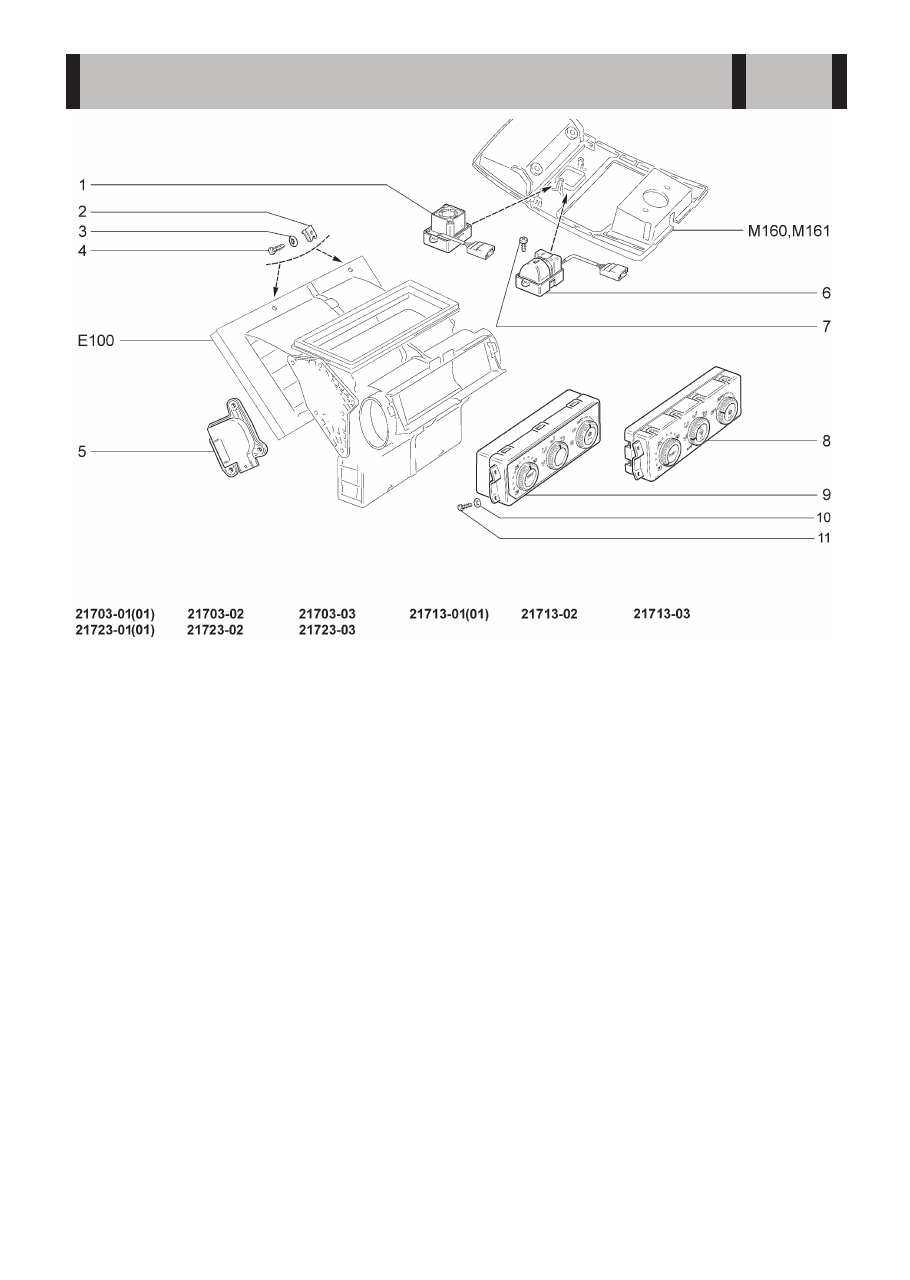

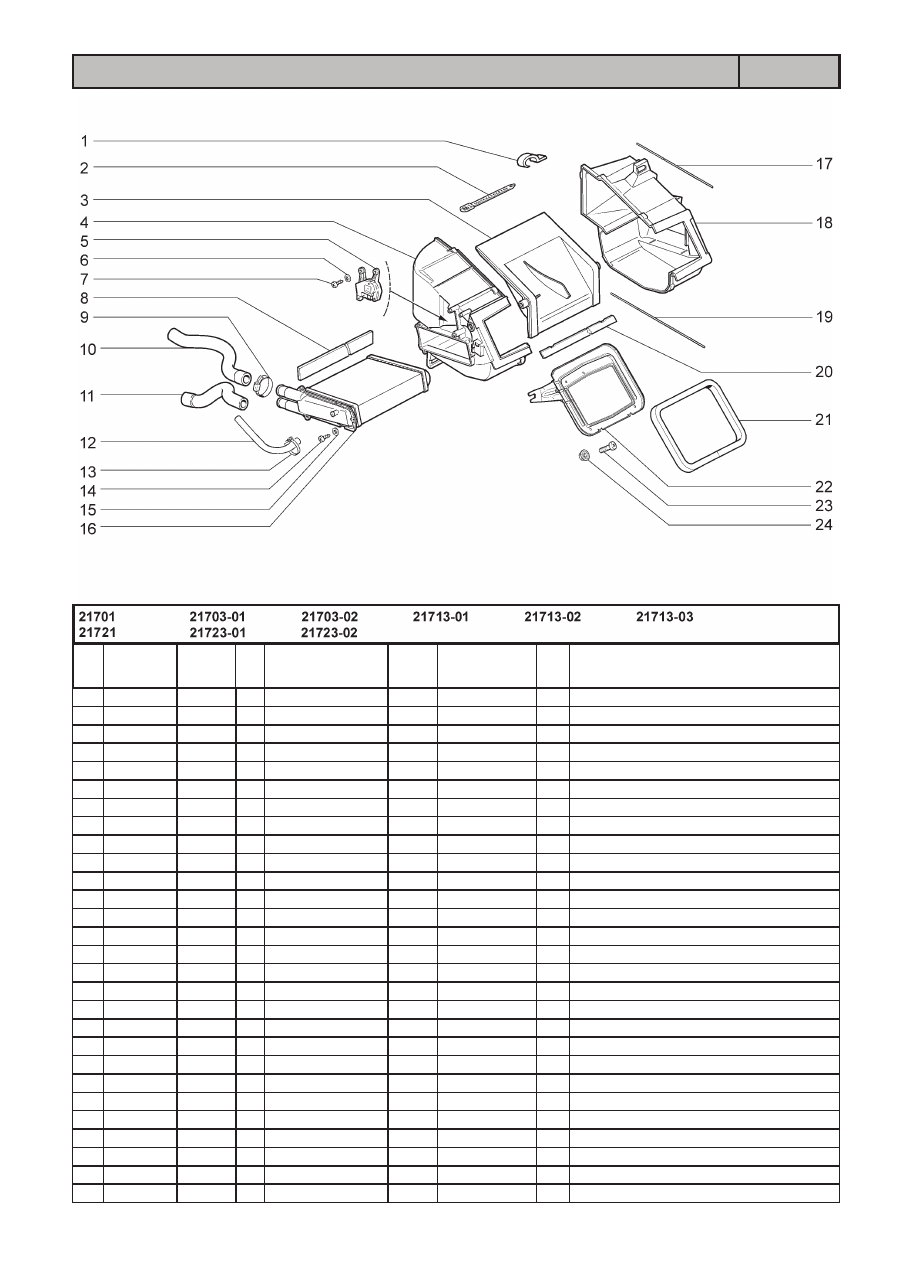

СИСТЕМА ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ

(10,15,110,115,140,145)

Е100

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E1

1

+

00001-0007259-11

2

Гайка М6 низкая

2

+

00001-0026406-01

2

Шайба 6

3

+

21110-8101012-30

~

1

Отопитель в сборе

3

+

21110-8101012-31

~

1

Отопитель в сборе

4

+

21230-6302332-00

*

6

Винт самонарезающий

5

21100-8119138-00

*

2

Уплотнитель горловины воздухозабор-

ника 610

6

+

21700-8119078-00

*

1

Горловина приемная воздухозаборника

7

+

21080-1300080-60

2

Хомут винтовой

8

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

9

+

21110-8119047-00

1

Заглушка окна рециркуляции

* - входит в состав 21700-8212730-00 (М420)

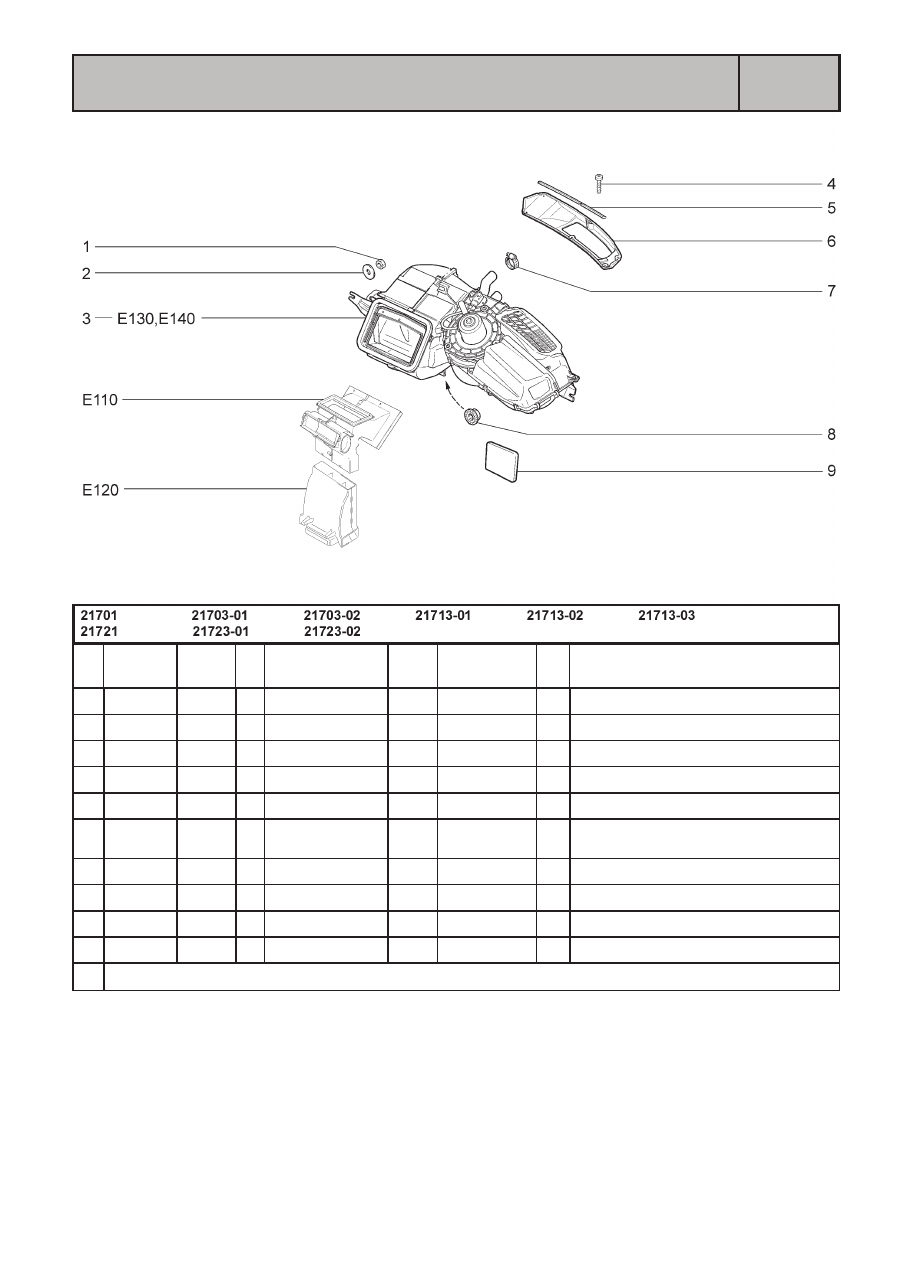

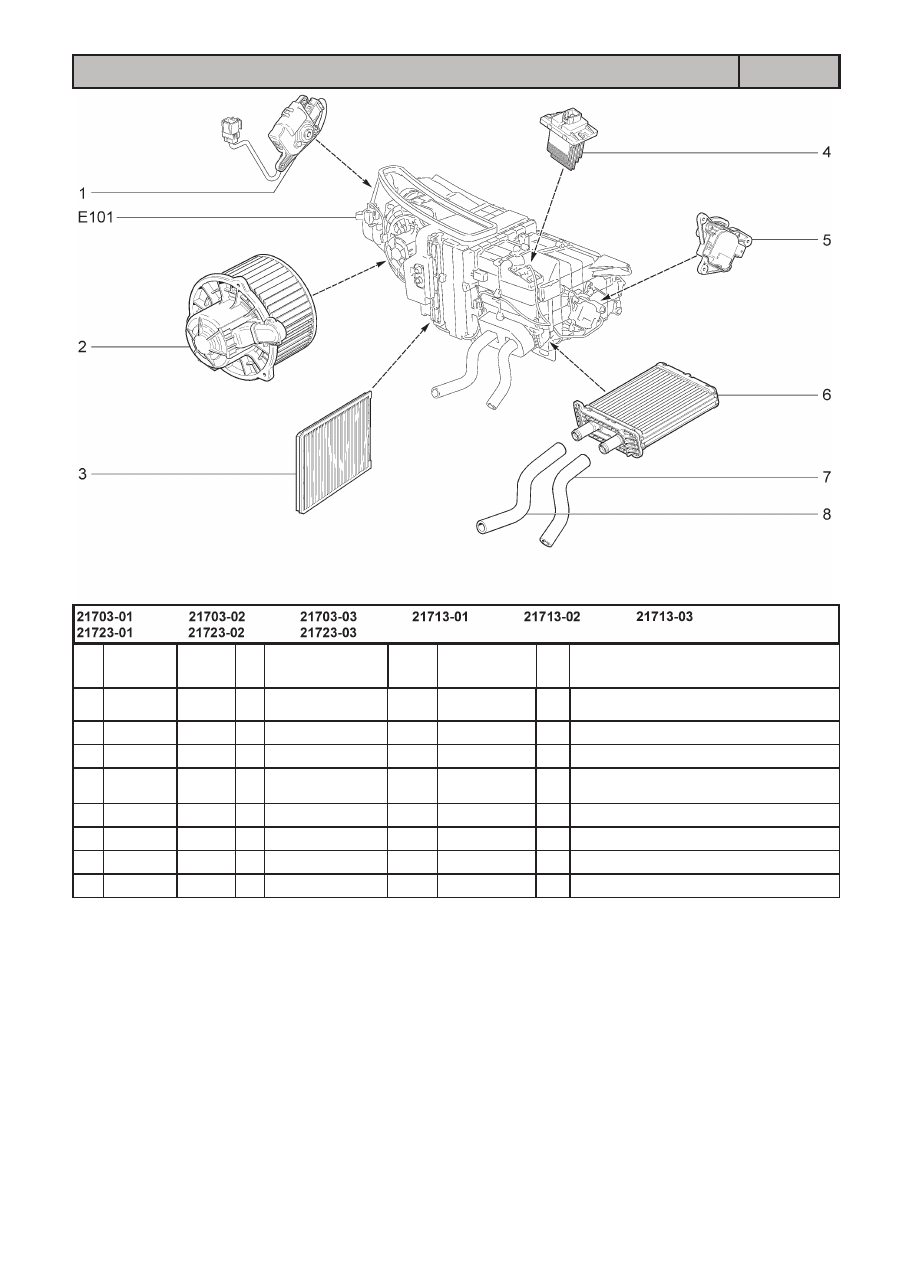

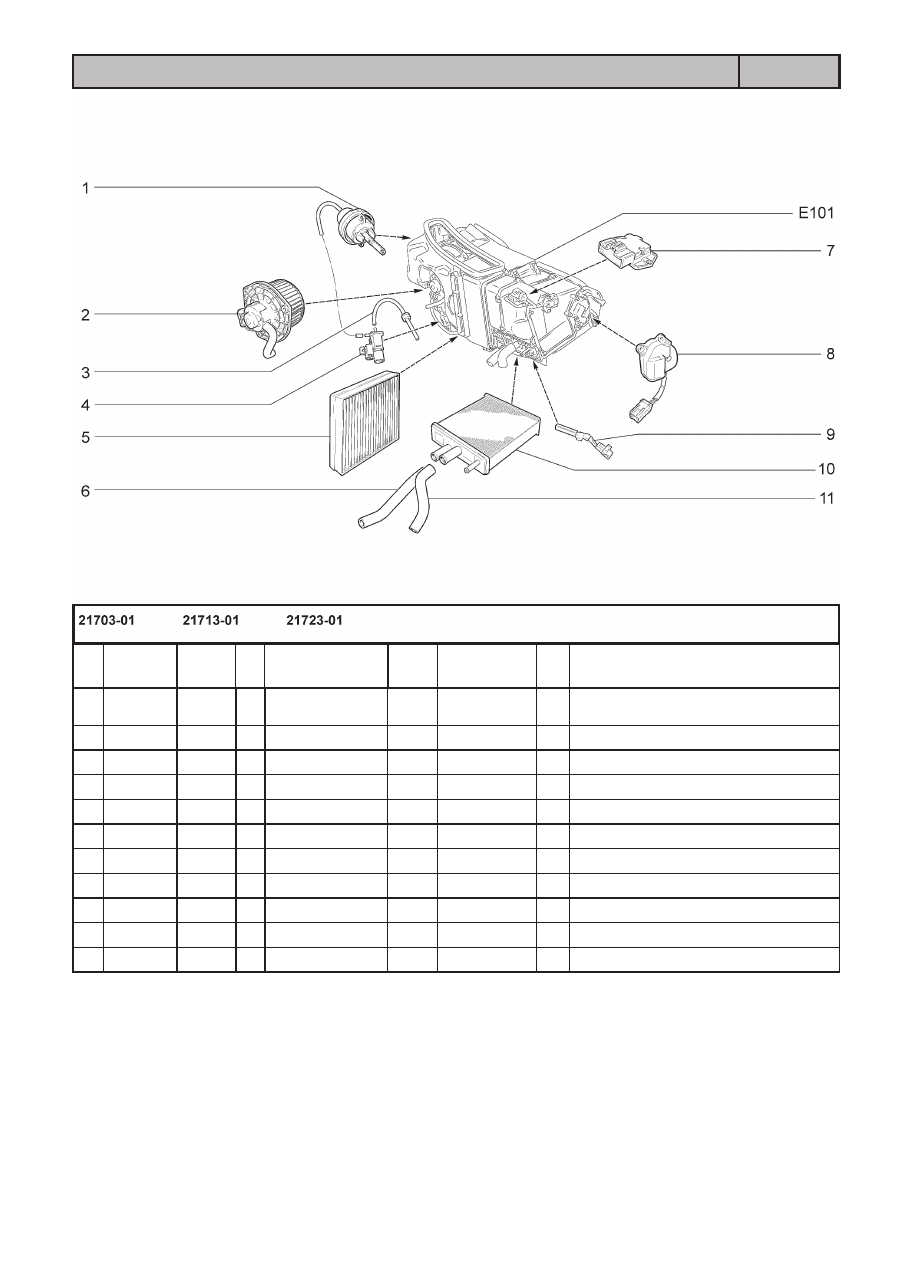

СИСТЕМА ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ

(18,20,114,118,144,148)

Е101

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E2

1

+

21080-1300080-60

2

Хомут винтовой

2

+

00001-0038321-01

(01-18,20)(02)

2

Гайка М6 с зубчатым буртиком

3

+

21703-8101012-10

(02)

1

Отопитель в сборе

4

+

00001-0007259-11

(01-18,20)(02)

2

Гайка М6 низкая

5

+

00001-0026406-01

(01-18,20)

2

Шайба 6

6

+

21703-8101012-00

(01-18,20)

1

Отопитель в сборе

7

+

21700-8116014-00

(01-18,20)

1

Испаритель в сборе

8

+

21700-8121030-00

(01-18,20)

1

Датчик температуры испарителя

9

+

21700-8101012-00

(01-18,20)

1

Отопитель в сборе

УПРАВЛЕНИЕ КЛИМАТИЧЕСКОЙ УСТАНОВКОЙ

(10,15,110,115,140,145)

Е110

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E3

1

+

00001-0076680-01

2

Винт 2,9х9,5 самонарезающий

2

+

21010-8109137-00

*

2

Гайка пружинная

3

+

00001-0025991-73

*

2

Шайба 5 стопорная

4

+

00001-0076702-07

*

2

Винт 4,3х15,9 самонарезающий

5

+

00001-0076691-01

*

2

Винт 3,6х12,7 самонарезающий

6

+

00001-0025980-73

*

2

Шайба 4 стопорная

7

+

21700-8127100-00

~ *

1

Моторедуктор распределения воздуш-

ного потока

7

+

21700-8127100-01

~ *

1

Моторедуктор распределения воздуш-

ного потока

8

+

21700-8103010-00

*

1

Распределитель воздухообогрева

9

+

00001-0026428-01

3

Шайба 4

10

+

21230-6302332-00

3

Винт самонарезающий

11

+

21700-8103070-00

1

Рычаг привода заслонок

12

+

11186-8128050-00

~

1

Датчик температуры воздуха салона

12

+

11186-8128050-01

~

1

Датчик температуры воздуха салона

13

+

21703-8128020-00

~ *

1

Контроллер управления отопителем

13

+

21703-8128020-01

~ *

1

Контроллер управления отопителем

13

+

21703-8128020-02

~ *

1

Контроллер управления отопителем

14

+

00001-0005193-01

*

4

Шайба 5

15

+

00001-0076701-01

*

4

Винт 4,3х12,7 самонарезающий

* - входит в состав панели проборов (М190)

УПРАВЛЕНИЕ КЛИМАТИЧЕСКОЙ УСТАНОВКОЙ

(18,20,114,118,144,148)

Е111

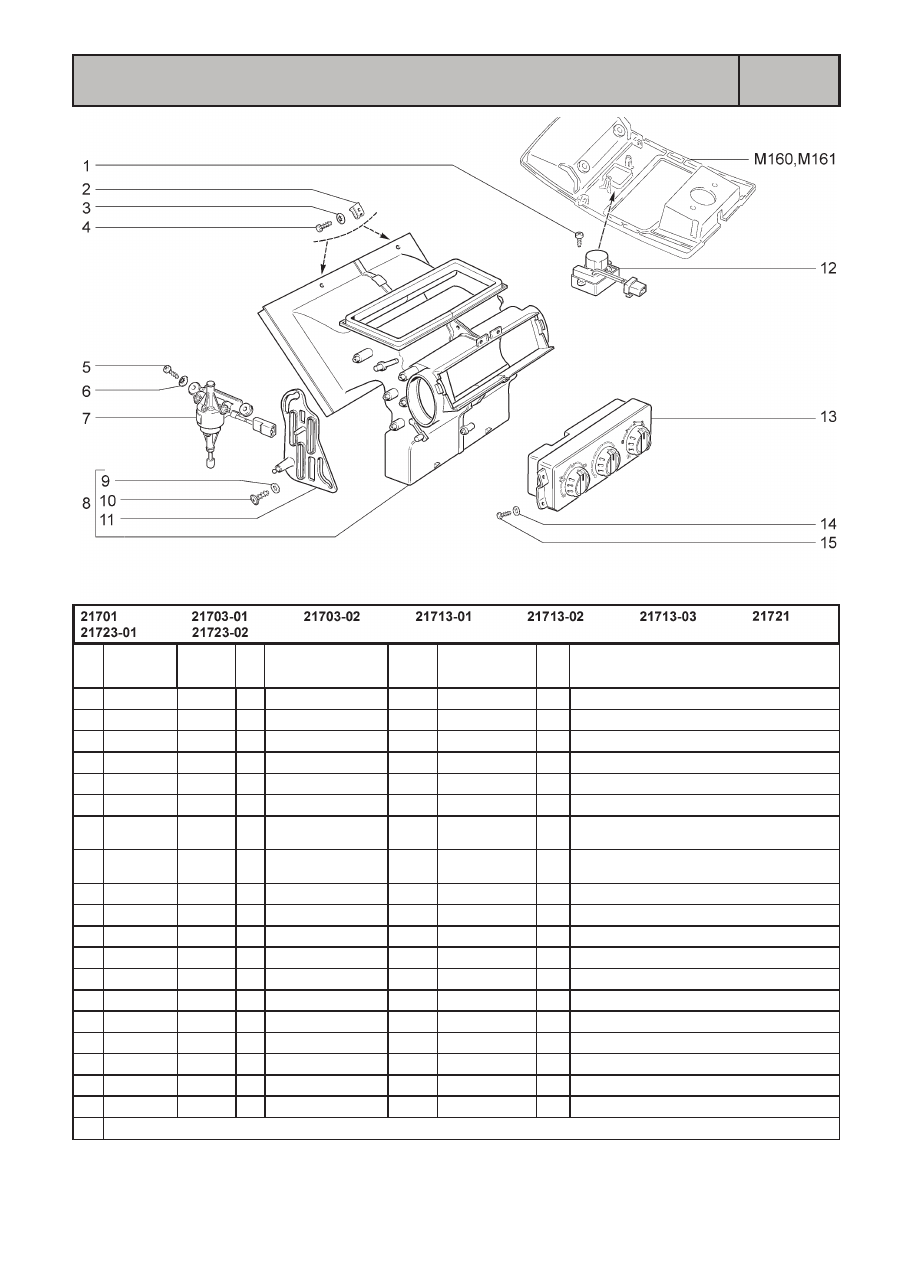

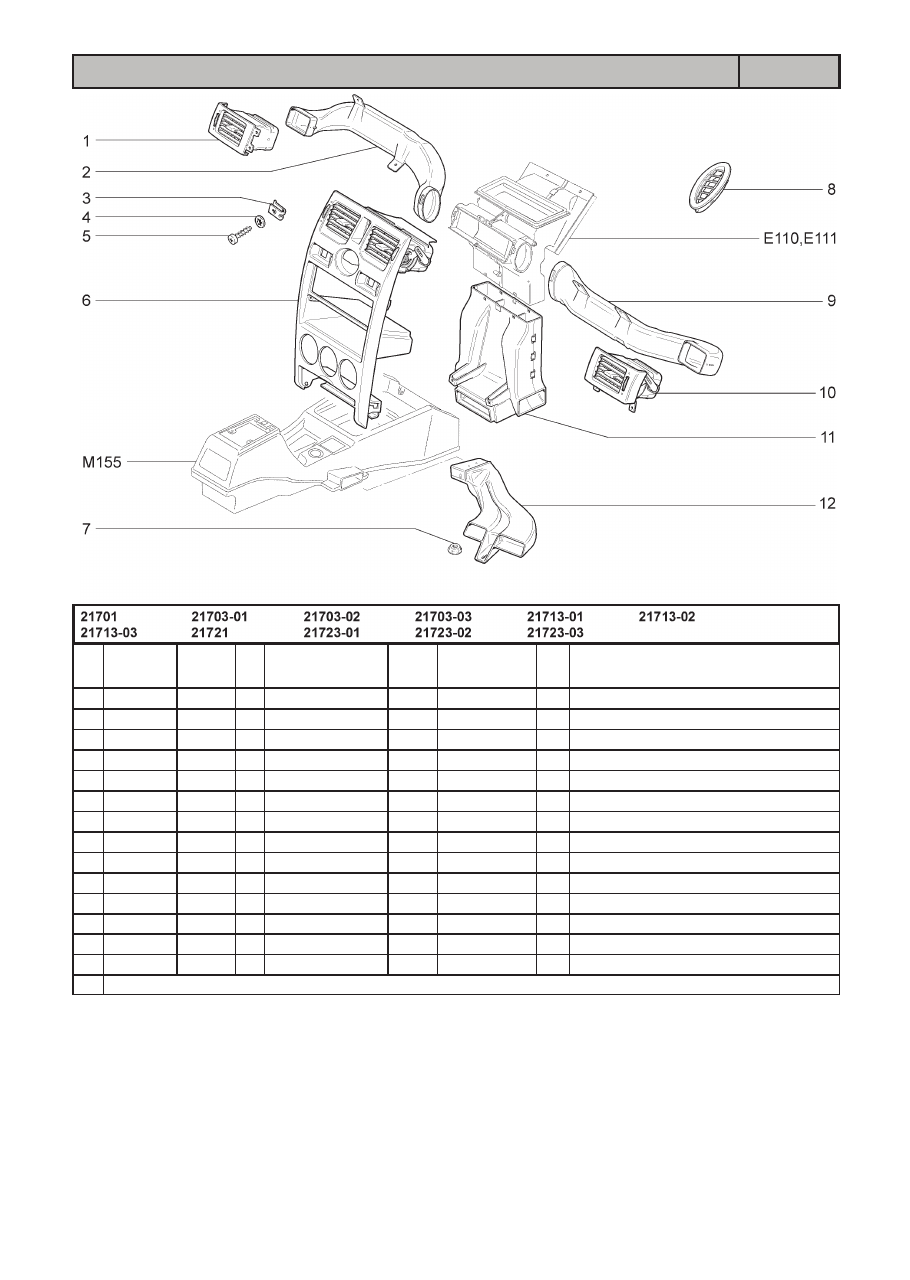

ВОЗДУХОПРОВОДЫ И СОПЛА

Е120

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E5

1

+

21700-8104041-00

*

1

Сопло вентиляции кузова боковое левое

2

+

21700-8104403-00

*

1

Воздухопровод вентиляции кузова левый

3

+

21010-8109137-00

*

8

Гайка пружинная

4

+

00001-0025991-73

*

8

Шайба 5 стопорная

5

+

00001-0076702-07

*

8

Винт 4,3х15,9 самонарезающий

6

+

21700-8104030-00

*

1

Сопло вентиляции кузова центральное

7

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

8

+

21700-8108062-00

1

Сопло обогрева бокового стекла правое

8

+

21700-8108063-00

1

Сопло обогрева бокового стекла левое

9

+

21700-8104402-00

*

1

Воздухопровод вентиляции кузова правый

10

+

21700-8104040-00

*

1

Сопло вентиляции кузова боковое правое

11

+

21700-8101340-00

*

1

Воздухопровод обогрева ног

12

+

21700-8104032-00

1

Воздухопровод обогрева салона правый

12

+

21700-8104033-00

1

Воздухопровод обогрева салона левый

* - входит в состав панели приборов (М190)

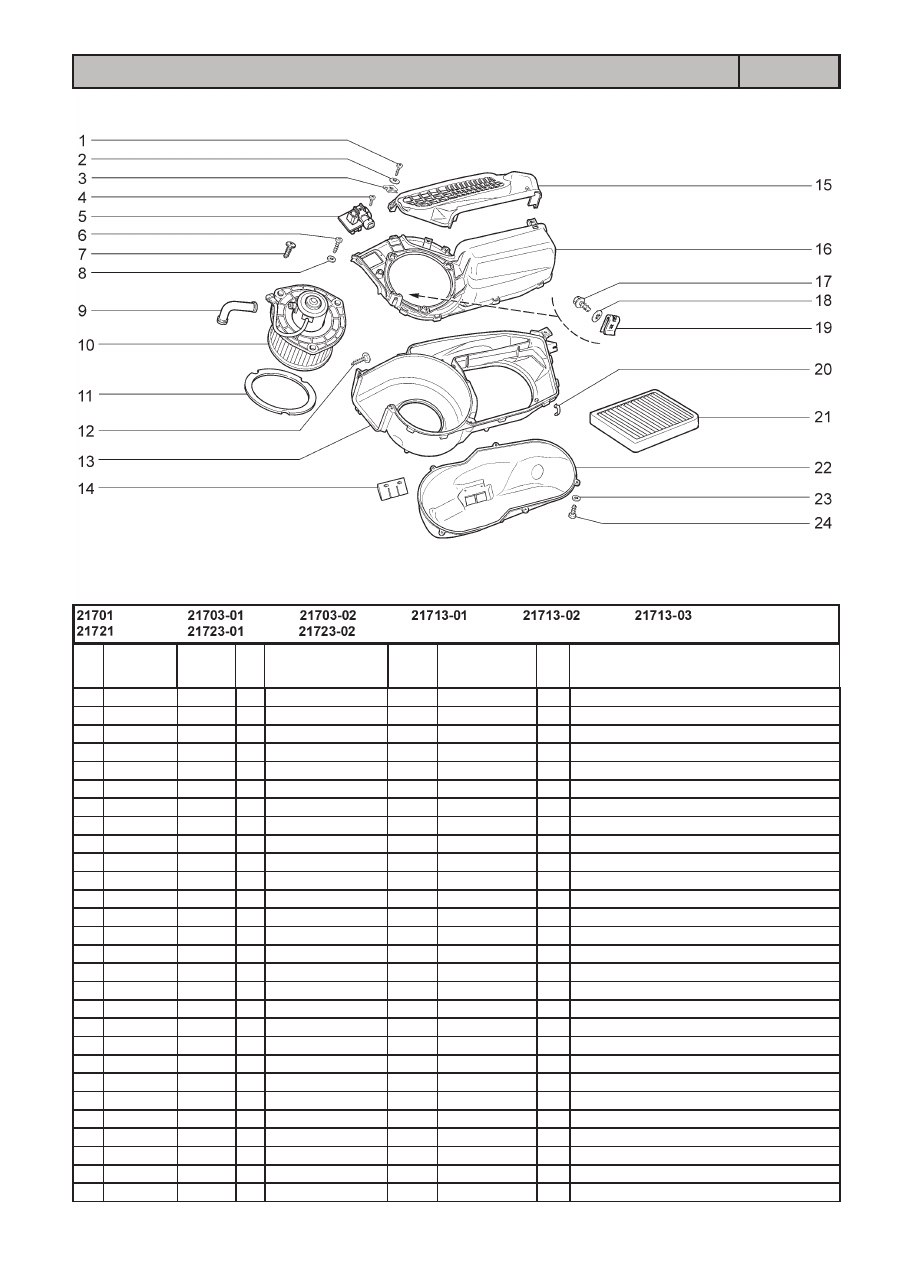

ВОЗДУХОЗАБОРНИК ОТОПИТЕЛЯ (10,15,110,115,140,145)

Е130

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E6

1

+

00001-0076702-01

4

Винт 4,3х15,9 самонарезающий

2

+

00001-0025991-71

4

Шайба 5 стопорная

3

+

21010-8109137-00

4

Гайка пружинная

4

+

00001-0076691-01

1

Винт 3,6х12,7 самонарезающий

5

+

21230-8118022-00

~

1

Резистор добавочный

5

+

21230-8118022-01

~

1

Резистор добавочный

6

+

00001-0076703-07

3

Винт 4,3х19,0 самонарезающий

7

+

21230-6302332-00

3

Винт самонарезающий

8

+

00001-0005193-01

3

Шайба 5

9

+

21230-8118096-00

1

Патрубок подвода воздуха

10

+

21110-8118020-00

~

1

Электровентилятор отопителя

10

+

21110-8118020-01

~

1

Электровентилятор отопителя

10

+

21110-8118020-02

~

1

Электровентилятор отопителя

11

+

21230-8118097-00

1

Уплотнитель фланца вентилятора

12

+

21140-5325388-00

2

Винт самонарезающий

13

21110-8119026-10

1

Корпус воздухозаборника нижний

14

+

21110-8119210-00

2

Клапан стока воды

15

21110-8119116-00

1

Крышка фильтра

16

21110-8119025-00

1

Корпус воздухозаборника верхний

17

21080-8109142-00

1

Винт

18

+

00001-0025995-71

1

Шайба 6 стопорная

19

+

21010-8109143-00

1

Скоба

20

+

21080-8101110-00

8

Скоба

21

+

21110-8122020-00

~

1

Фильтр воздушный

21

+

21110-8122020-01

~

1

Фильтр воздушный

22

21110-8119124-00

1

Воздухопровод промежуточный

23

+

00001-0005192-01

5

Шайба 4

24

+

00001-0076692-01

5

Винт 3,6х15,9 самонарезающий

РАДИАТОР И КОЖУХИ ОТОПИТЕЛЯ (10,15,110,115,140,145)

Е140

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E7

1

+

21080-8101110-00

7

Скоба

2

+

00001-0045677-80

1

Хомут 126,5

3

+

21110-8101538-20

~

1

Заслонка управления отопителем в сборе

3

+

21110-8101538-21

~

1

Заслонка управления отопителем в сборе

4

21110-8101025-00

1

Кожух отопителя левый

5

+

21100-8127200-10

~

1

Моторедуктор заслонки отопителя

5

+

21100-8127200-11

~

1

Моторедуктор заслонки отопителя

5

+

21100-8127200-12

~

1

Моторедуктор заслонки отопителя

5

+

21100-8127200-14

~

1

Моторедуктор заслонки отопителя

6

+

00001-0025980-71

3

Шайба 4 стопорная

7

+

00001-0076691-01

3

Винт 3,6х12,7 самонарезающий

8

+

21110-8101074-00

1

Прокладка радиатора

9

+

21080-1300080-60

2

Хомут винтовой

10

+

21110-8101200-10

1

Шланг подводящий

11

+

21110-8101208-10

1

Шланг отводящий

12

+

21100-8101209-00

1

Трубка пароотводящая 520

13

+

00001-0021700-90

1

Хомут 16 ленточный

14

+

00001-0076692-01

3

Винт 3,6х15,9 самонарезающий

15

+

00001-0005192-01

3

Шайба 4

16

+

21110-8101060-00

1

Радиатор отопителя

17

+

21100-8101526-00

1

Жгут уплотнительный 500

18

21110-8101024-00

1

Кожух отопителя правый

19

21110-8101526-00

1

Жгут уплотнительный 850

20

21110-8101274-00

2

Уплотнитель фланца кожухов отопителя

21

+

21110-8101195-20

1

Уплотнитель отопителя 688,5

22

21110-8101270-00

2

Фланец съемный кожухов отопителя

23

+

00001-0032740-01

4

Винт М5х12

24

+

00001-0038318-01

4

Гайка М5 с зубчатым буртиком

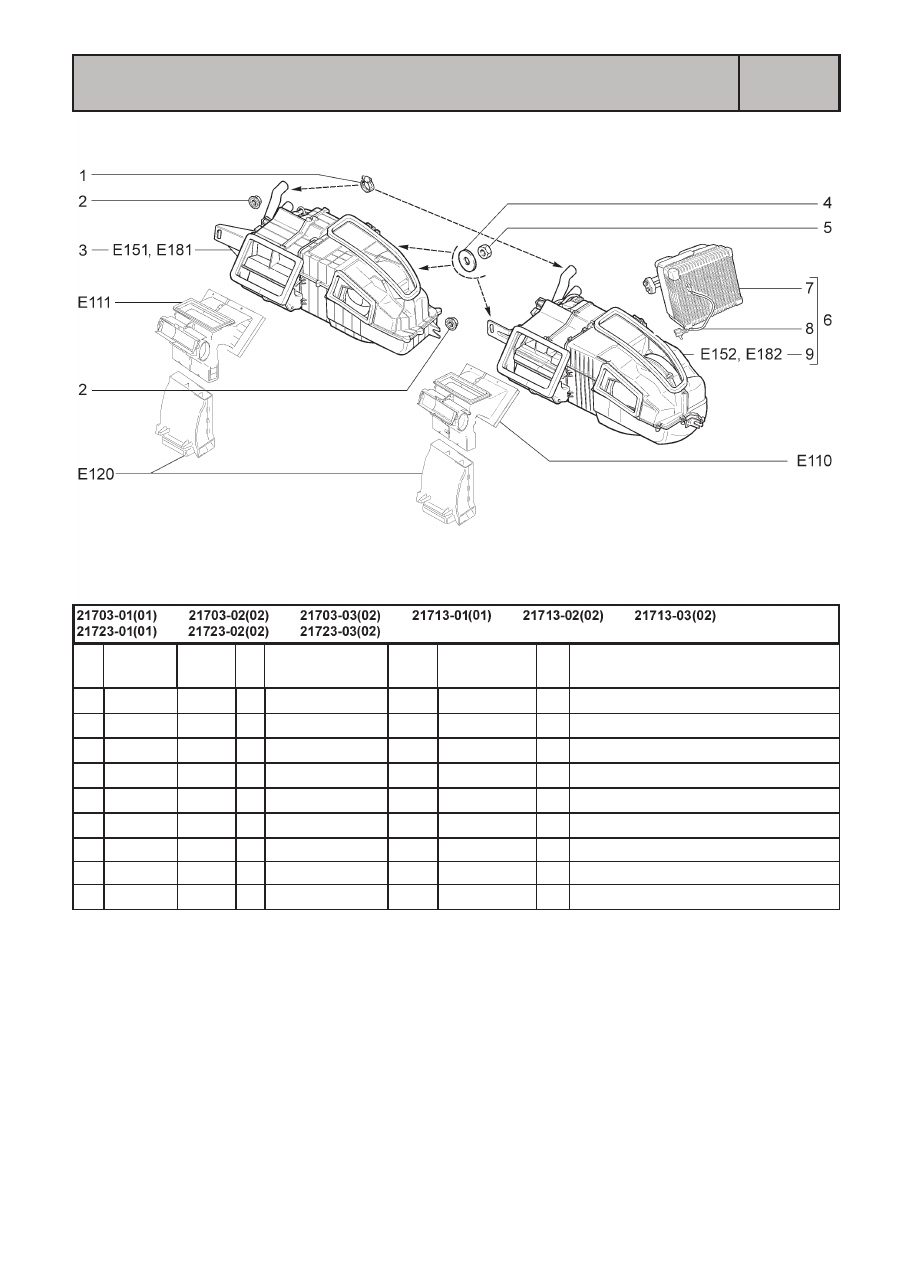

ОТОПИТЕЛЬ (18,20,114,118,144,148)

Е151

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E8

1

+

21700-8127300-10

1

Моторедуктор заслонки рециркуляции

воздуха

2

+

21700-8118020-10

1

Электровентилятор отопителя

3

+

21700-8122090-00

1

Фильтр воздушный

4

+

21703-8127025-10

1

Регулятор частоты вращения электро-

вентилятора

5

+

21700-8127200-10

1

Моторедуктор заслонки отопителя

6

+

21700-8101060-10

1

Радиатор отопителя

7

+

21700-8101208-00

1

Шланг отводящий отопителя

8

+

21700-8101200-10

1

Шланг подводящий отопителя

ОТОПИТЕЛЬ (18,20)

Е152

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E9

1

+

21700-8119080-00

1

Клапан управления заслонкой рецирку-

ляции

2

+

21700-8118020-00

1

Электровентилятор отопителя

3

+

21700-8119100-00

1

Шланги вакуумные с обратным клапаном

4

+

21700-8119130-00

1

Клапан электромагнитный

5

+

21700-8122020-00

1

Фильтр воздушный

6

+

21700-8101200-00

1

Шланг подводящий отопителя

7

+

21700-8118022-00

1

Резистор добавочный

8

+

21700-8127200-00

1

Моторедуктор заслонки отопителя

9

+

21700-8101250-00

1

Датчик температуры радиатора отопителя

10

+

21700-8101060-00

1

Радиатор отопителя

11

+

21700-8101208-00

1

Шланг отводящий отопителя

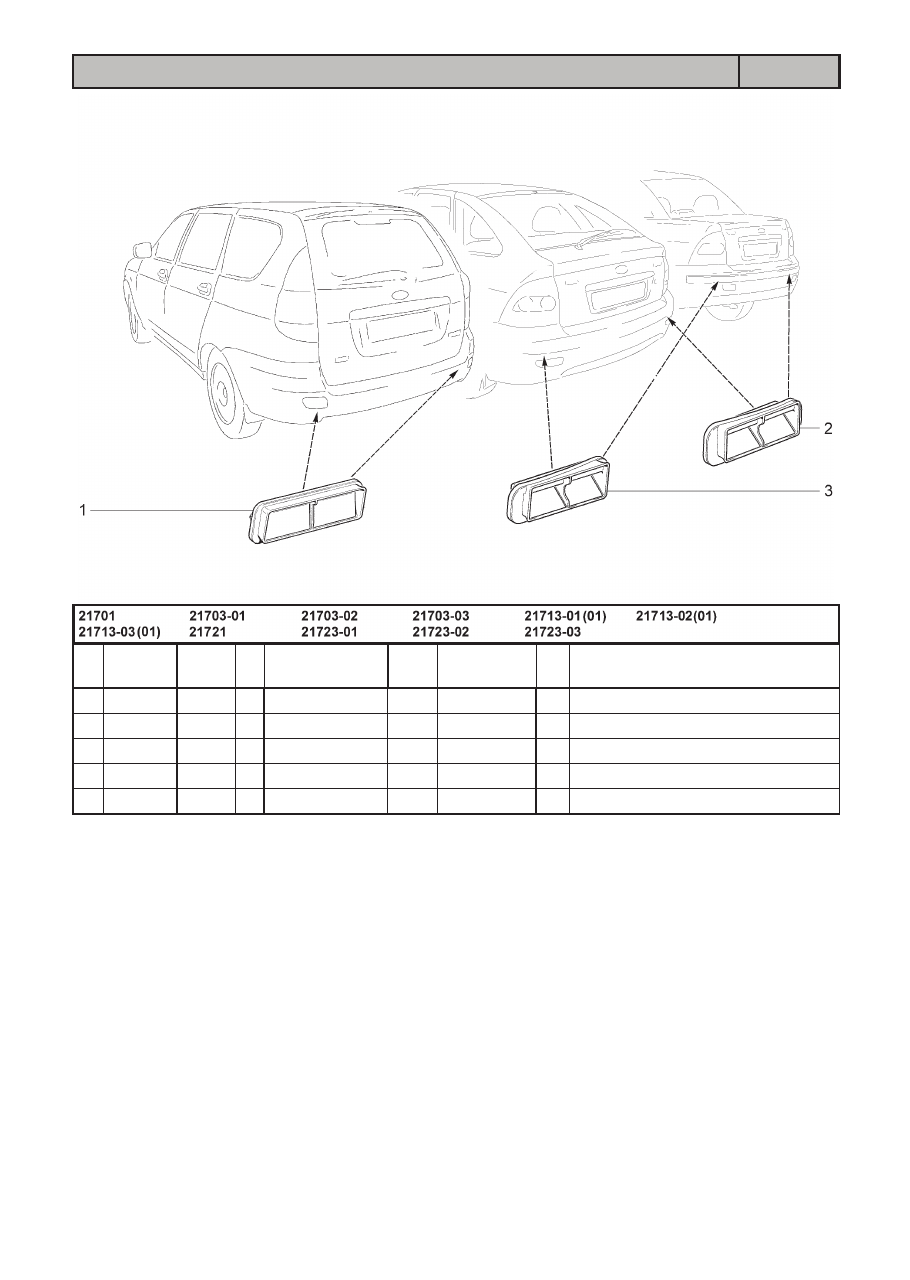

ДЕФЛЕКТОРЫ ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ

Е160

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E10

1

+

11180-8104086-00

(01)

2

Дефлектор вытяжной вентиляции

2

+

21120-8104100-00

~

1

Дефлектор вытяжной вентиляции правый

2

+

21120-8104100-02

~

1

Дефлектор вытяжной вентиляции правый

3

+

21120-8104101-00

~

1

Дефлектор вытяжной вентиляции левый

3

+

21120-8104101-02

~

1

Дефлектор вытяжной вентиляции левый

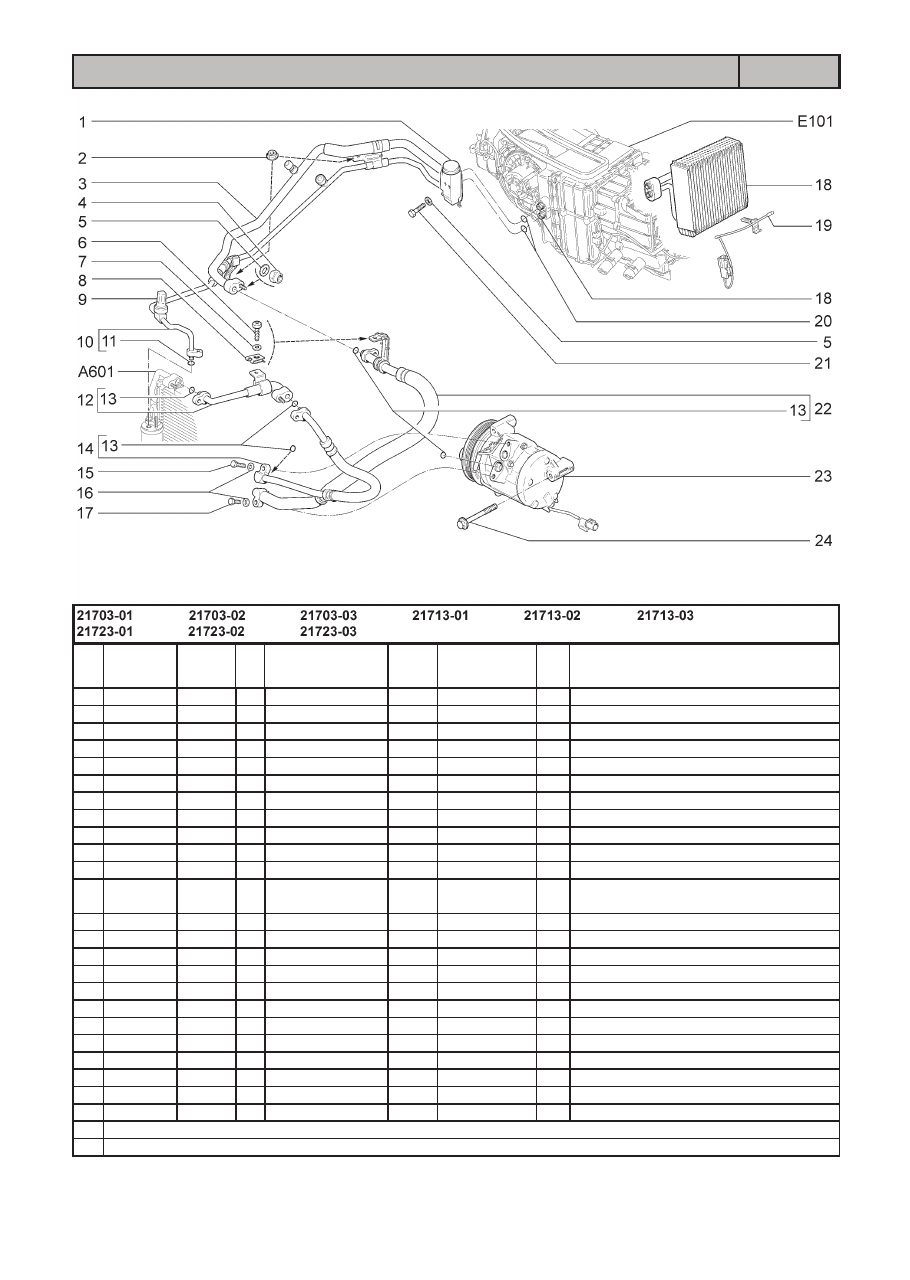

СИСТЕМА КОНДИЦИОНИРОВАНИЯ (114,118,144,148)

Е181

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E11

1

+

21700-8116110-10

1

Вентиль терморегулирующий

2

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

3

+

21700-8120160-10

1

Трубопровод низкого давления в сборе

4

+

00001-0025742-11

4

Гайка М6 самоконтрящаяся

5

+

00001-0026444-01

6

Шайба 6

6

+

00001-0076712-01

2

Винт 4,9х15,9 самонарезающий

7

+

00001-0026381-01

2

Шайба 5

8

+

00001-0041897-76

2

Скоба

9

+

21700-8127310-10

1

Датчик давления

10

+

21700-8120170-10

1

Трубопровод высокого давления в сборе

11

+

21700-8120228-10

1

Кольцо уплотнительное d=7,5

12

+

21700-8120060-10

1

Трубопровод конденсатора впускной в

сборе

13

+

21700-8120254-10

5

Кольцо уплотнительное d=10,5

14

+

21700-8120190-10

1

Трубопровод конденсатора в сборе

15

+

00001-0060438-21

1

Болт М8х30

16

+

00001-0005196-01

2

Шайба 8

17

+

00001-0060436-21

1

Болт М8х25

18

+

21700-8116014-10

**

1

Испаритель в сборе

19

+

21700-8121030-10

**

1

Датчик температуры испарителя

20

+

21700-8120256-10

2

Кольцо уплотнительное d=13,3

21

+

00001-0009034-21

2

Болт М6х45

22

+

21700-8120270-10

1

Трубопровод компрессора в сборе

23

+

21700-8111012-10

*

1

Компрессор с муфтой в сборе

24

+

21700-8111510-10

*

3

Болт крепления компрессора

* - входит в состав 21126-1000260-07, 21126-1000260-27 (А001)

** - входит в состав 21703-8101012-10 (E101)
