LADA PRIORA. Каталог деталей и сборочных единиц - часть 9

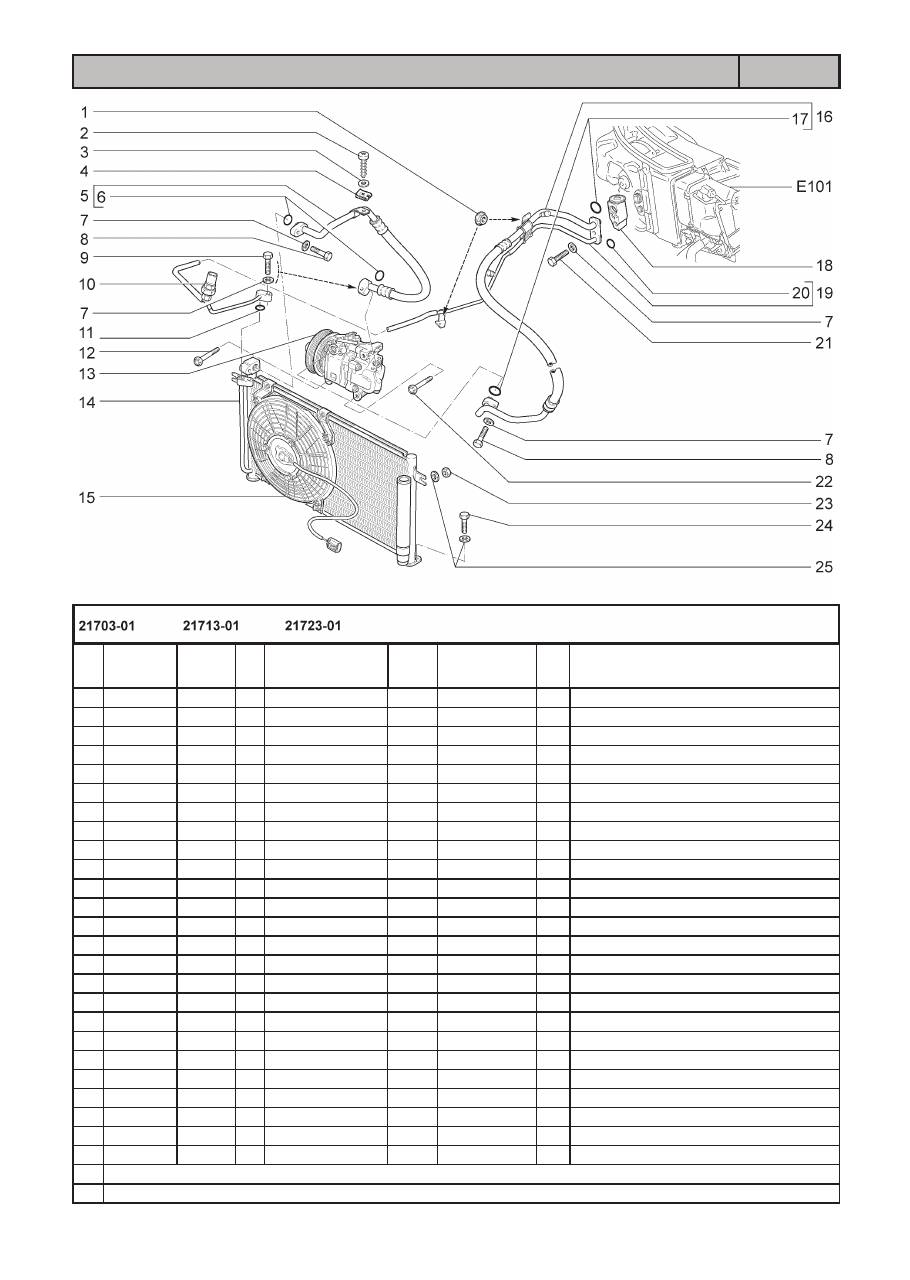

СИСТЕМА КОНДИЦИОНИРОВАНИЯ (18,20)

Е182

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E12

1

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

2

+

00001-0076712-01

1

Винт 4,9х15,9 самонарезающий

3

+

00001-0026381-01

1

Шайба 5

4

+

00001-0041897-76

1

Скоба

5

+

21700-8120270-00

1

Трубопровод компрессора в сборе

6

+

21700-8120254-00

2

Кольцо уплотнительное d=10,5

7

+

00001-0026444-01

5

Шайба 6

8

+

00001-0009026-21

2

Болт М6х25

9

+

00001-0009030-21

2

Болт М6х35

10

+

21700-8127310-00

1

Датчик давления

11

+

21700-8120228-00

*

1

Кольцо уплотнительное d=7,5

12

+

11180-8111511-00

**

1

Болт крепления компрессора М8х75

13

+

11180-8111012-10

**

1

Компрессор с муфтой в сборе

14

+

21700-8112014-00

1

Конденсатор в сборе

15

+

21700-8112030-00

1

Электровентилятор конденсатора

16

+

21700-8120160-00

1

Трубопровод низкого давления в сборе

17

+

21700-8120256-00

2

Кольцо уплотнительное d=13,5

18

+

21700-8116110-00

1

Вентиль терморегулирующий

19

+

21700-8120170-00

1

Трубопровод высокого давления в сборе

20

+

21700-8120228-00

1

Кольцо уплотнительное d=7,5

21

+

00001-0009024-21

1

Болт М6х20

22

+

11180-8111510-00

**

1

Болт крепления компрессора М8х95

23

+

00001-0058964-11

2

Гайка М5

24

+

00001-0009778-21

2

Болт М5х16

25

+

00001-0005193-01

4

Шайба 5

* - входит в состав 2170-8120170-00

** - входит в состав 21126-1000260-04 (А001)

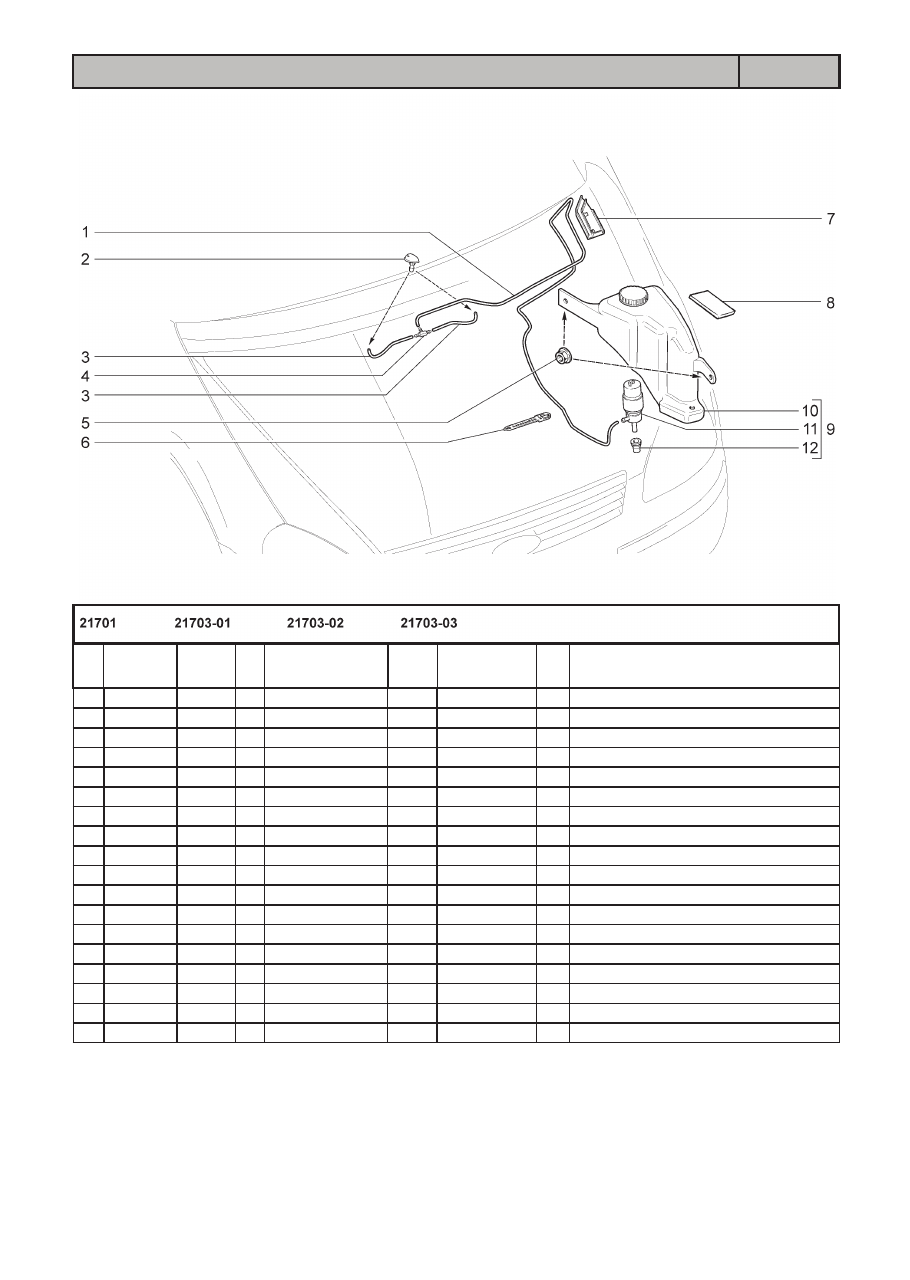

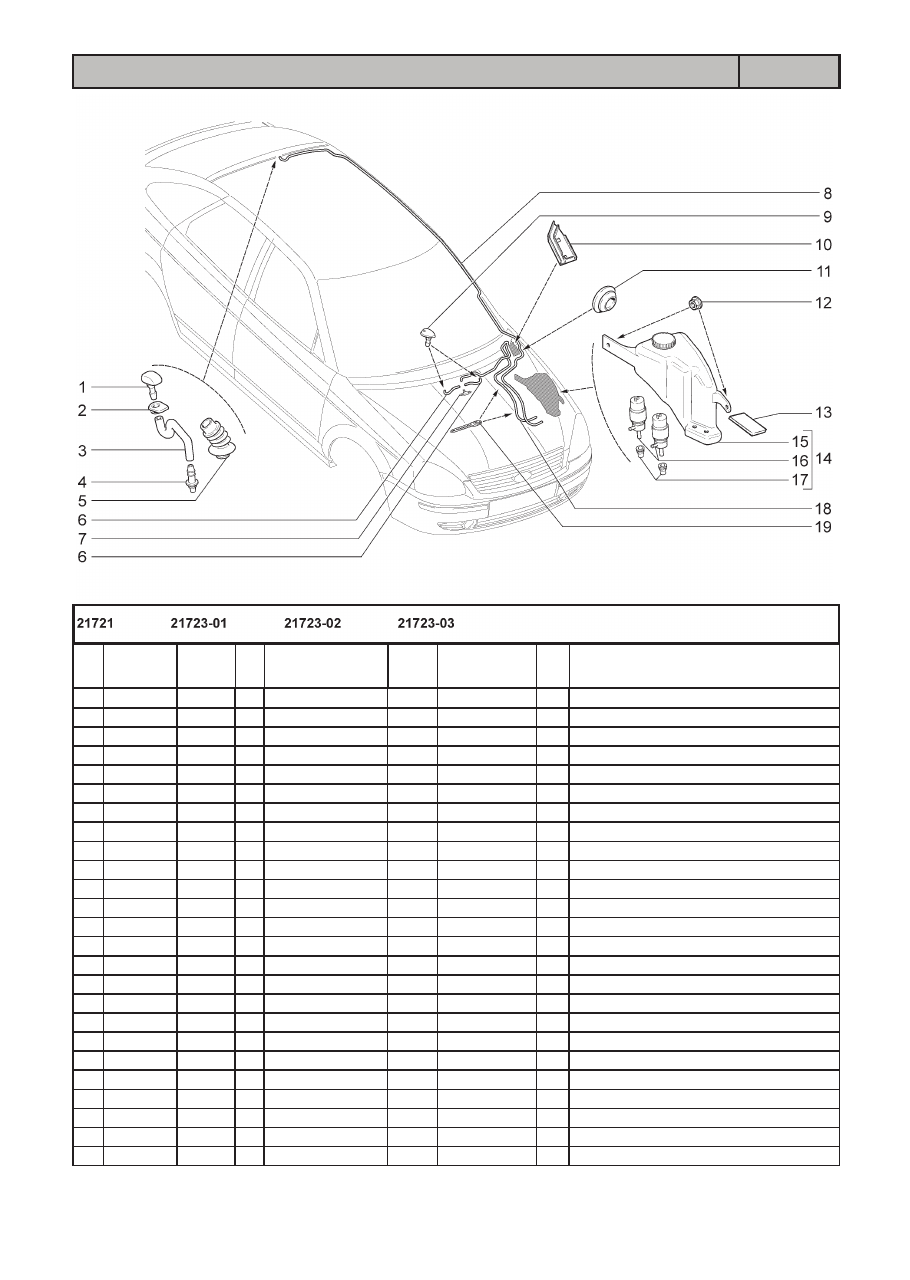

ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

Е200

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E13

1

+

21700-5208095-00

1

Трубка 1960мм

2

+

21230-5208060-00

~

2

Жиклер омывателя

2

+

21230-5208060-01

~

2

Жиклер омывателя

3

+

21700-5208098-00

2

Трубка 200мм

4

+

21050-1127036-00

1

Тройник

5

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

6

+

00001-0045677-80

2

Хомут 126,5

7

+

21700-5208127-00

1

Кожух защитный

8

+

21100-5208176-10

1

Прокладка

9

+

21700-5208008-00

1

Насос омывателя с  бачком в сборе

10

+

21700-5208103-00

1

Бачок омывателя в сборе

11

+

21100-5208009-00

~

1

Насос омывателя

11

+

21100-5208009-03

~

1

Насос омывателя

11

+

21100-5208009-07

~

1

Насос омывателя

11

+

21100-5208009-10

~

1

Насос омывателя

11

+

21100-5208009-11

~

1

Насос омывателя

12

+

21080-5208458-00

~

1

Уплотнитель насоса

12

+

21100-5208458-00

~

1

Уплотнитель насоса

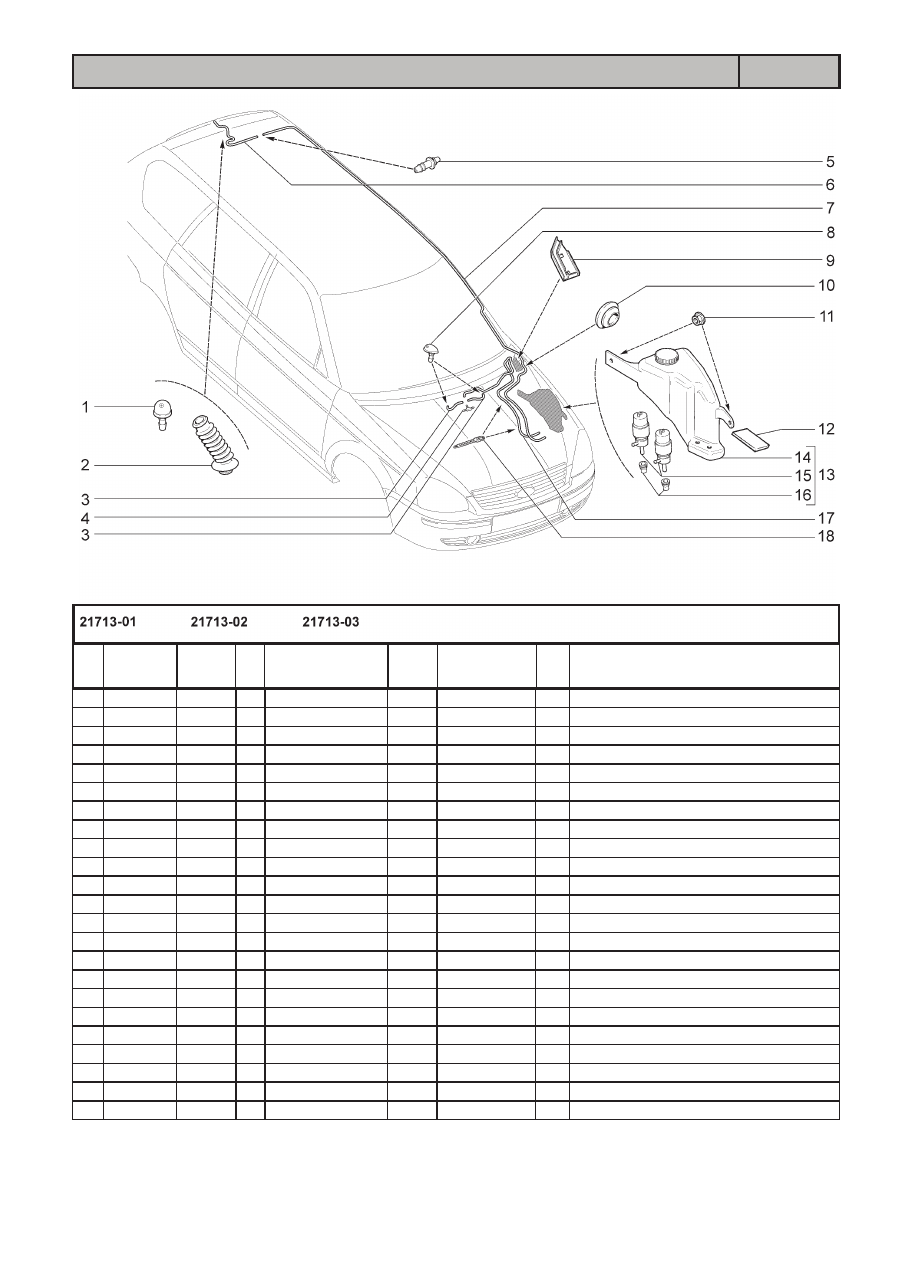

ОМЫВАТЕЛИ

Е201

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E14

1

+

21080-6314060-00

1

Жиклер

2

+

21710-6314098-00

1

Чехол защитный

3

+

21700-5208098-00

2

Трубка 200мм

4

+

21050-1127036-00

1

Тройник

5

+

21140-6314088-00

1

Соединитель трубок

6

+

21710-6314096-00

1

Трубка жиклера омывателя

7

+

21710-6314094-00

1

Трубка от насоса к жиклеру

8

+

21230-5208060-00

~

2

Жиклер омывателя

8

+

21230-5208060-01

~

2

Жиклер омывателя

9

+

21700-5208127-00

1

Кожух защитный

10

+

21230-5208124-00

2

Уплотнитель трубки омывателя

11

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

12

+

21100-5208176-10

1

Прокладка

13

+

21720-5208008-00

1

Насос омывателя с бачком в сборе

14

+

21720-5208103-00

1

Бачок омывателя в сборе

15

+

21100-5208009-00

~

2

Насос омывателя

15

+

21100-5208009-03

~

2

Насос омывателя

15

+

21100-5208009-07

~

2

Насос омывателя

15

+

21100-5208009-10

~

2

Насос омывателя

16

+

21080-5208458-00

~

2

Уплотнитель насоса

16

+

21100-5208458-00

~

2

Уплотнитель насоса

17

+

21700-5208095-00

1

Трубка 1960мм

18

+

21100-3724308-00

2

Хомут

ОМЫВАТЕЛИ

Е202

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E15

1

+

11170-6314060-00

~

1

Жиклер

1

+

11170-6314060-01

~

1

Жиклер

2

+

11170-6314084-00

1

Уплотнитель жиклера

3

+

21120-6314096-10

1

Трубка жиклера омывателя

4

+

21140-6314088-00

1

Соединитель трубок

5

+

21120-6314098-01

1

Чехол защитный

6

+

21700-5208098-00

2

Трубка 200мм

7

+

21050-1127036-00

1

Тройник

8

+

21720-6314094-00

1

Трубка от насоса к жиклеру

9

+

21230-5208060-00

~

2

Жиклер омывателя

9

+

21230-5208060-01

~

2

Жиклер омывателя

10

+

21700-5208127-00

1

Кожух защитный

11

+

21230-5208124-00

2

Уплотнитель трубки омывателя

12

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

13

+

21100-5208176-10

1

Прокладка

14

+

21720-5208008-00

1

Насос омывателя с бачком в сборе

15

+

21720-5208103-00

1

Бачок омывателя в сборе

16

+

21100-5208009-00

~

2

Насос омывателя

16

+

21100-5208009-03

~

2

Насос омывателя

16

+

21100-5208009-07

~

2

Насос омывателя

16

+

21100-5208009-10

~

2

Насос омывателя

17

+

21080-5208458-00

~

2

Уплотнитель насоса

17

+

21100-5208458-00

~

2

Уплотнитель насоса

18

+

21700-5208095-00

1

Трубка 1960мм

19

+

21100-3724308-00

2

Хомут

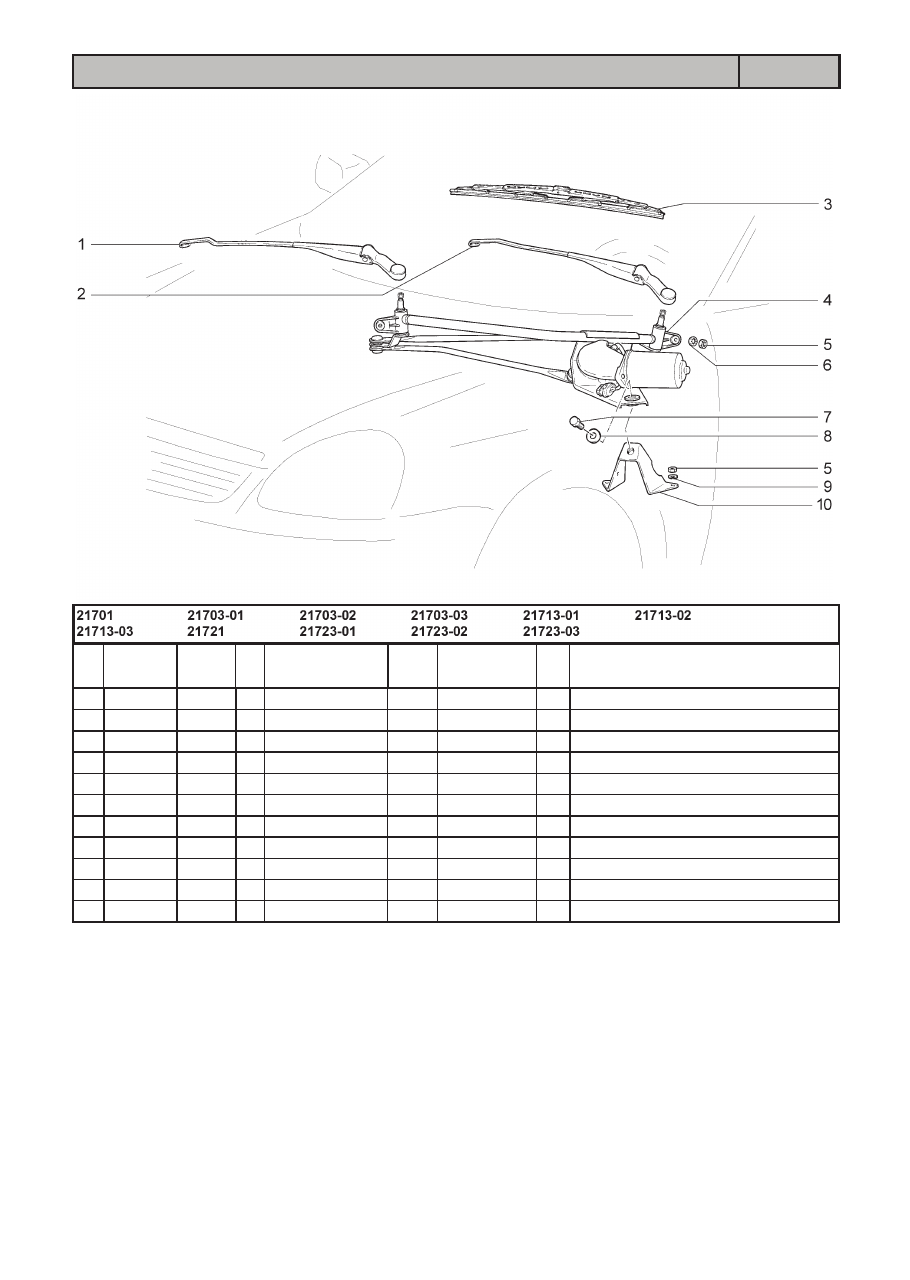

СТЕКЛООЧИСТИТЕЛЬ

Е300

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E16

1

+

21720-5205066-00

1

Рычаг стеклоочистителя правый

2

+

21720-5205065-00

1

Рычаг стеклоочистителя левый

3

+

21720-5205070-00

2

Щетка стеклоочистителя

4

+

21700-5205015-00

~

1

Привод стеклоочистителя

4

+

21700-5205015-01

~

1

Привод стеклоочистителя

5

+

00001-0058962-11

4

Гайка М6

6

+

00001-0026437-01

2

Шайба 6

7

+

00001-0009024-21

1

Болт М6х20

8

+

00001-0026406-01

1

Шайба 6

9

+

00001-0005164-71

2

Шайба 6 пружинная

10

+

21100-5205210-00

1

Кронштейн

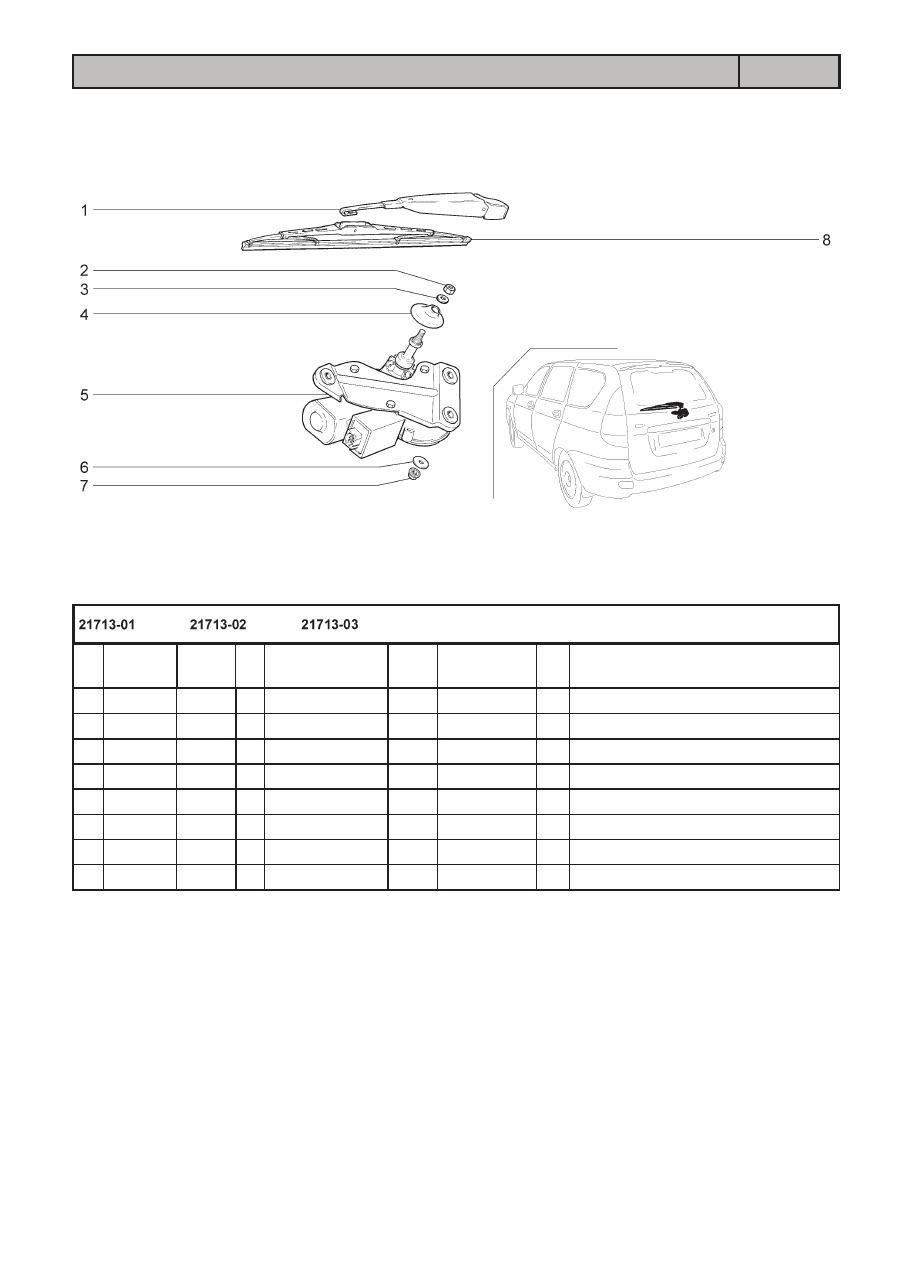

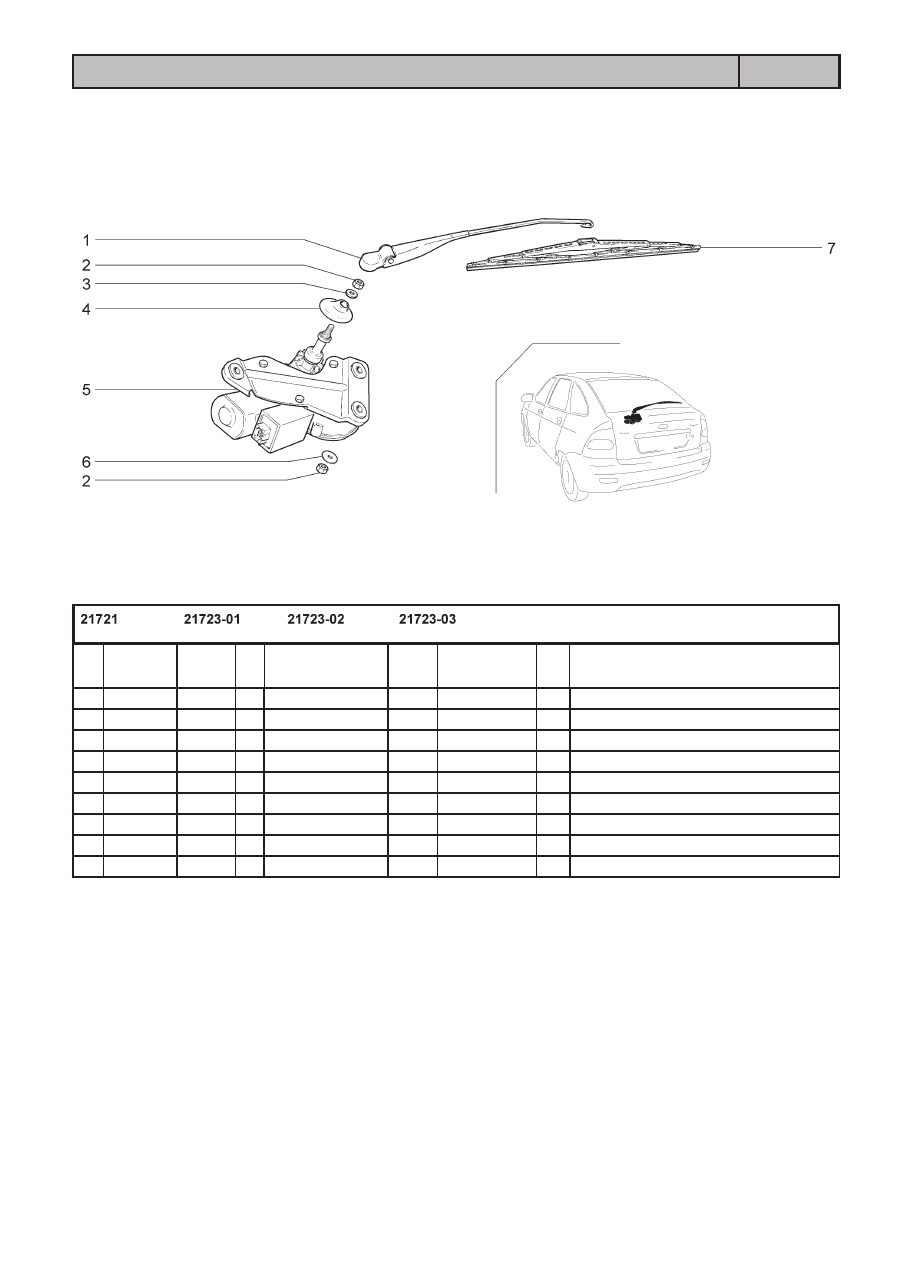

СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ

Е310

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E17

1

+

21720-6313150-00

~

1

Рычаг стеклоочистителя

1

+

21720-6313150-01

~

1

Рычаг стеклоочистителя

2

+

00001-0058962-11

4

Гайка М6

3

+

00001-0005194-01

1

Шайба 6

4

+

21720-6313051-00

1

Колпачок

5

+

21720-6313090-00

1

Мотор-редуктор стеклоочистителя

6

+

00001-0026406-01

3

Шайба 6

7

+

21720-6313200-00

~

1

Щетка стеклоочистителя

7

+

21720-6313200-01

~

1

Щетка стеклоочистителя

СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ

Е311

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

E18

1

+

21110-6313150-00

1

Рычаг стеклоочистителя

2

+

00001-0058962-11

1

Гайка М6

3

+

00001-0005194-01

1

Шайба 6

4

+

21120-6313051-00

1

Колпачок

5

+

11190-6313090-00

1

Мотор-редуктор стеклоочистителя

6

+

00001-0026406-01

3

Шайба 6

7

+

00001-0038321-01

3

Гайка М6 с зубчатым буртиком

8

+

21710-6313200-00

1

Щетка стеклоочистителя

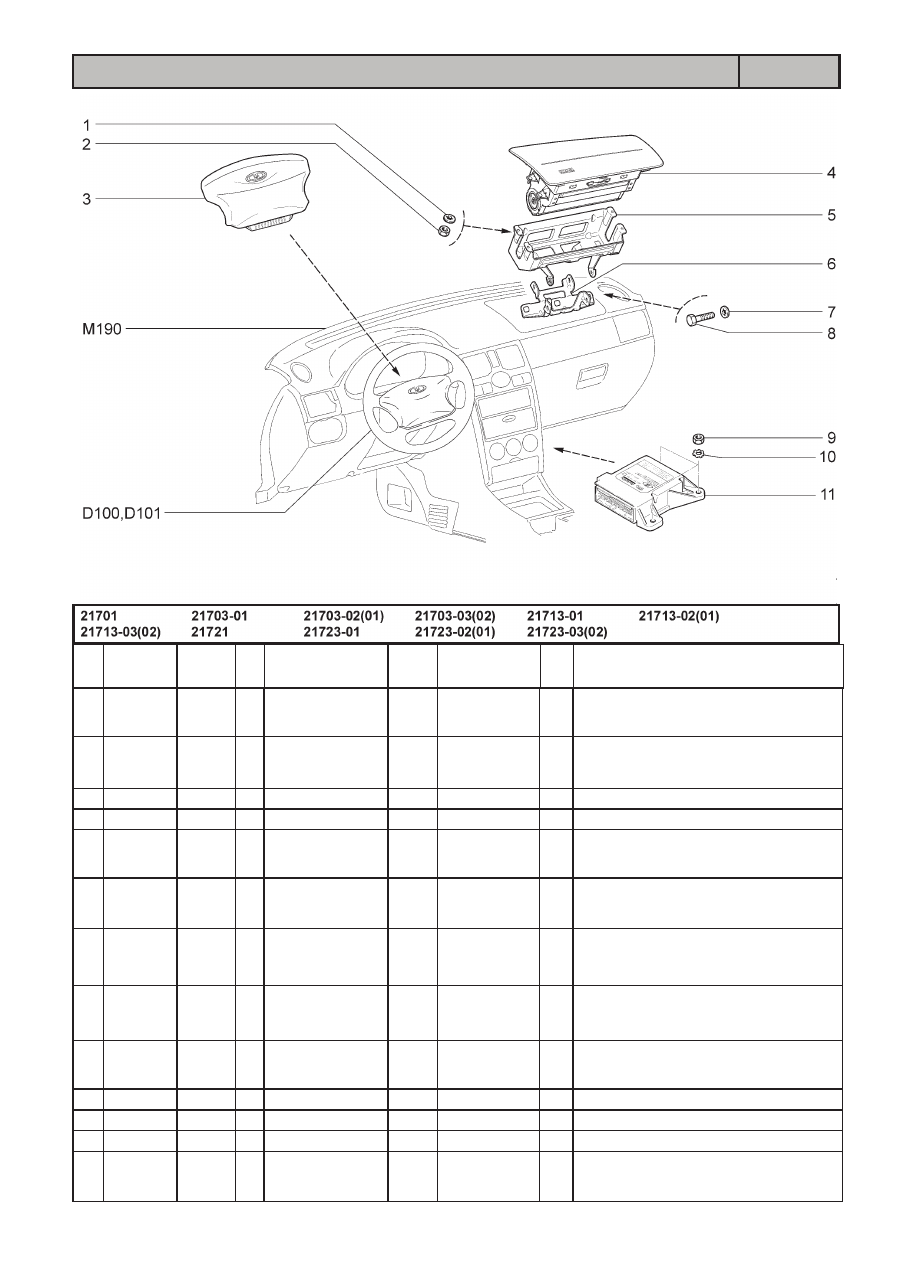

НАДУВНЫЕ ПОДУШКИ БЕЗОПАСНОСТИ

Е400

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость

Кол.

Наименование

E19

1

+

00001-0025991-71

(01-110,114,118)

(02)

(140,144,148)

4

Шайба 5 стопорная

2

+

00001-0058964-11

(01-110,114,118)

(02)

(140,144,148)

4

Гайка М5

3

+

11180-8232010-00

~

1

Модуль газогенераторный в сборе

3

+

21720-8232010-00

~

1

Модуль газогенераторный в сборе

4

+

21700-8233020-00

(01-110,114,118)

(02)

(140,144,148)

1

Модуль надувной подушки безопасности

пассажира

5

+

21700-8233040-00

(01-110,114,118)

(02)

(140,144,148)

1

Кронштейн подушки безопасности пас-

сажира

6

+

21700-8233056-00

(01-110,114,118)

(02)

(140,144,148)

1

Кронштейн подушки безопасности сред-

ний

7

+

00001-0025990-71

(01-110,114,118)

(02)

(140,144,148)

4

Шайба 6 стопорная

8

+

00001-0009021-21

(01-110,114,118)

(02)

(140,144,148)

4

Болт М6х14

9

+

00001-0058962-11

3

Гайка М6

10

+

00001-0006154-71

3

Шайба 6 стопорная

11

+

21700-3824010-01

1

Блок управления системы

11

+

21700-3824010-11

(01-110,114,118)

(02)

(140,144,148)

1

Блок управления системы

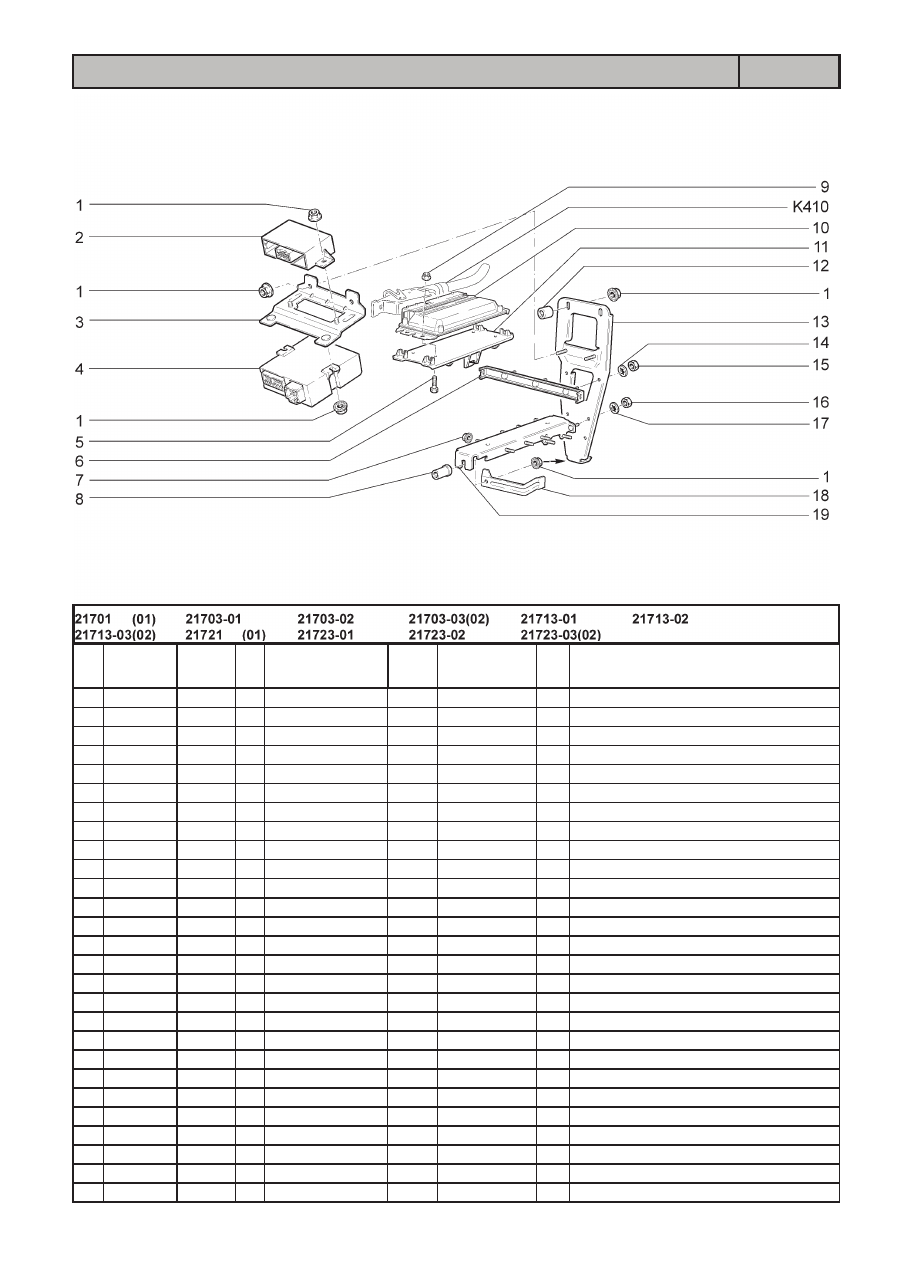

БЛОКИ ЭЛЕКТРОННЫЕ

К100

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K1

1

+

00001-0038321-01

10

Гайка М6 с зубчатым буртиком

2

+

21700-3825010-00

(02)

1

Блок управления стеклоочистителем

3

+

21700-3840083-00

1

Кронштейн

4

+

21700-3763040-00

~

1

Контроллер электропакета

4

+

21700-3763040-01

~

1

Контроллер электропакета

5

+

00001-0009776-11

4

Болт М5х12

6

+

21700-5325034-00

1

Кронштейн

7

+

21110-1411072-00

2

Гайка

8

+

21010-3726410-00

1

Втулка дистанционная

9

+

00001-0038318-01

4

Гайка М5 с зубчатым буртиком

10

+

21114-1411020-11

~

(01)

1

Контроллер системы управления двигателем

10

+

21114-1411020-12

~

(01)

1

Контроллер системы управления двигателем

10

+

21126-1411020-00

~

(Е-4)

1

Контроллер системы управления двигателем

10

+

21126-1411020-01

~

(Е-4)

1

Контроллер системы управления двигателем

10

+

21126-1411020-02

~

(Е-4)

1

Контроллер системы управления двигателем

10

+

21126-1411020-10

~

(Е-3)

1

Контроллер системы управления двигателем

10

+

21126-1411020-11

~

(Е-3)

1

Контроллер системы управления двигателем

10

+

21126-1411020-12

~

(Е-3)

1

Контроллер системы управления двигателем

11

+

21100-1411066-00

1

Кронштейн крепления контроллера

12

21210-6106108-00

2

Втулка дистанционная

13

+

21100-1415035-00

1

Усилитель кронштейна

14

+

00001-0026053-71

2

Шайба 6 стопорная

15

+

00001-0058962-21

2

Гайка М6

16

+

00001-0058964-11

2

Гайка М5

17

+

00001-0026052-71

2

Шайба 5 стопорная

18

+

21100-5007470-00

1

Кронштейн крепления экрана

19

+

21100-1415032-00

1

Кронштейн основания контроллера

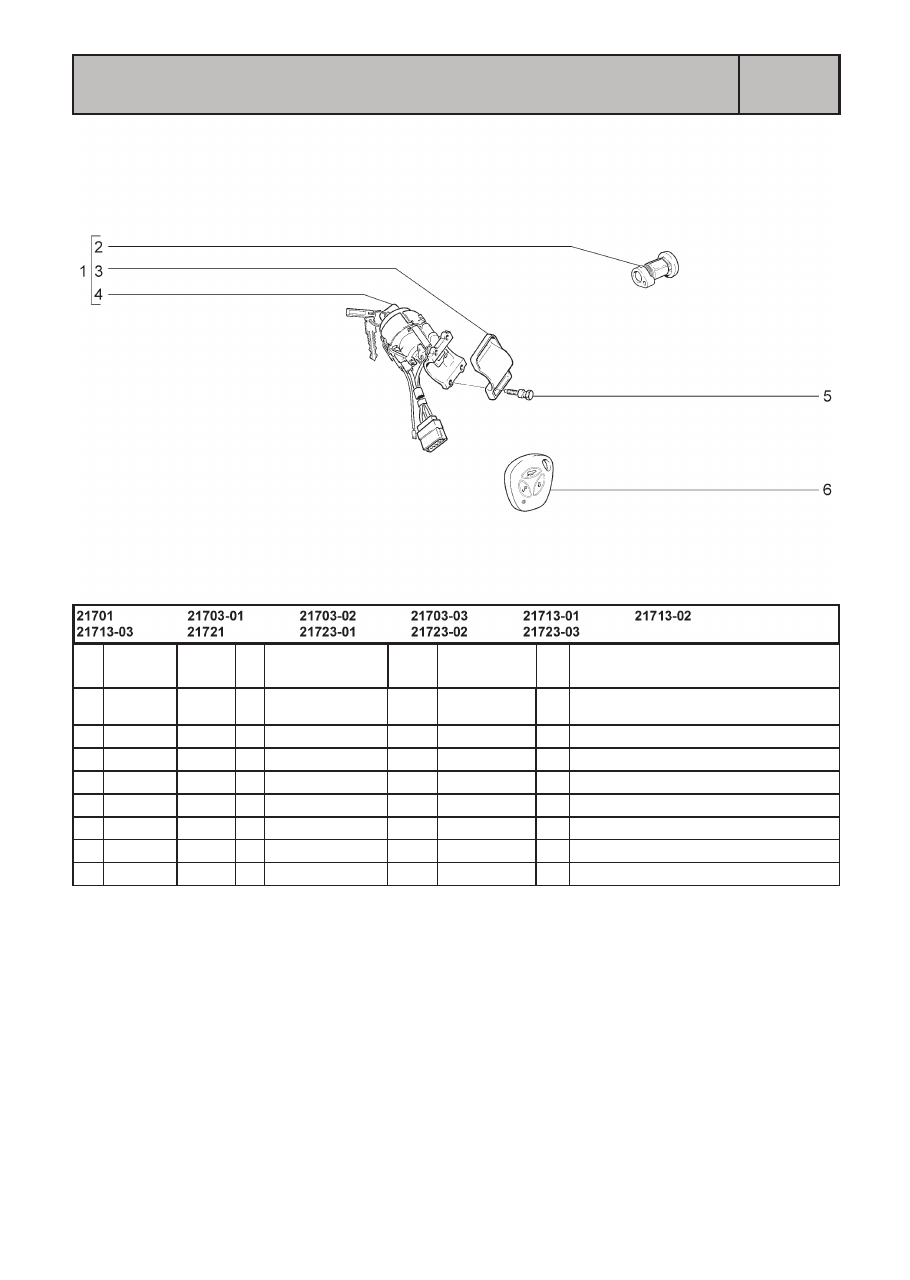

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ С ВЫКЛЮЧАТЕЛЯМИ ЗАМКОВ

ДВЕРЕЙ

К110

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K2

1

+

21700-6105006-00

1

Выключатели дверей с выключателем

зажигания (комплект)

2

21100-6105410-10

2

Выключатель замка в сборе правый

2

21100-6105411-10

2

Выключатель замка в сборе левый

3

21100-3704217-00

1

Скоба

4

+

11180-3704010-00

1

Выключатель зажигания

5

+

21100-3704324-00

4

Болт М6 с отрывной головкой

6

+

11180-3763070-00

~

1

Пульт дистанционного управления

6

+

11180-3763070-01

~

1

Пульт дистанционного управления

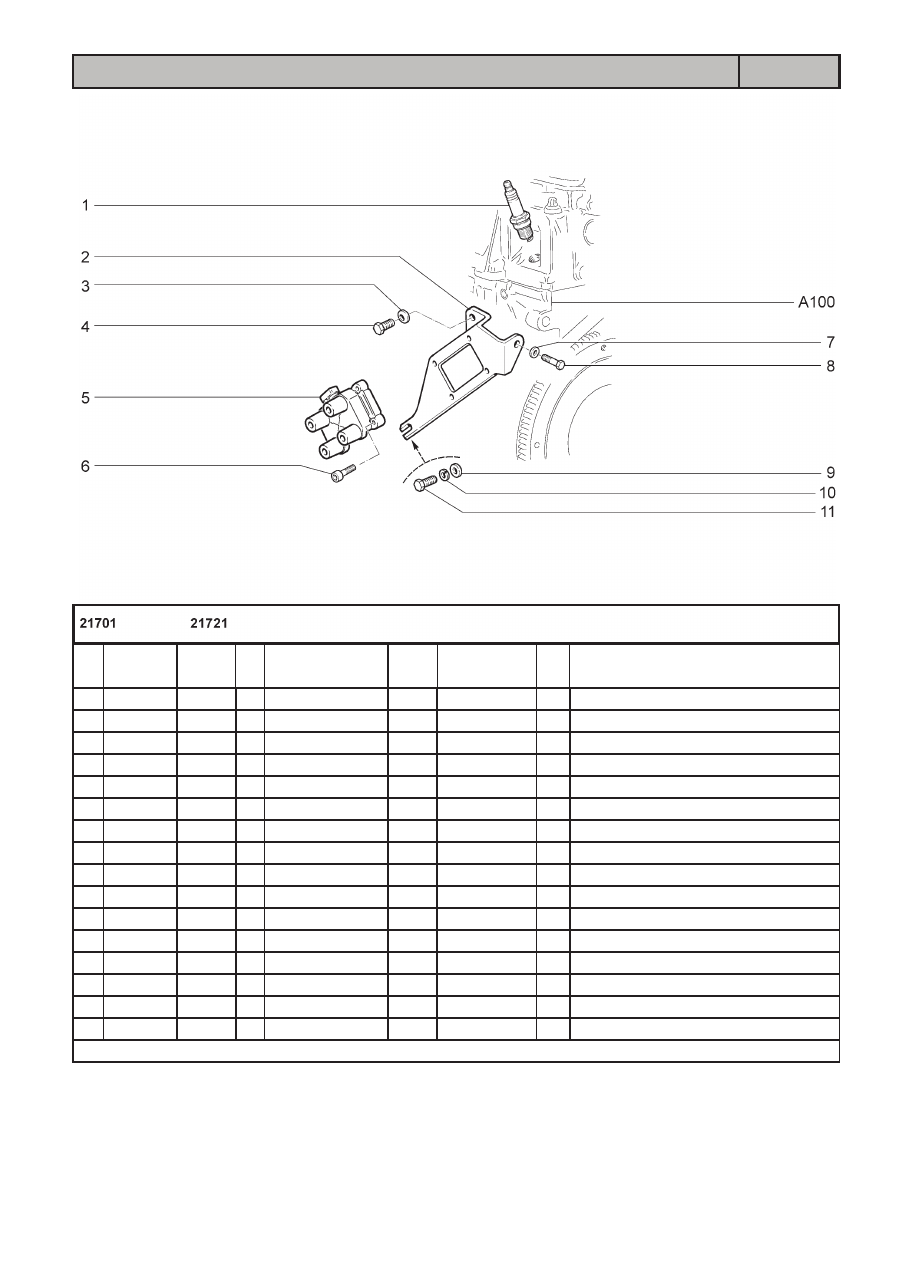

МОДУЛЬ И СВЕЧИ ЗАЖИГАНИЯ

К120

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K3

1

+

21110-3707010-00

~ *

4

Свеча зажигания

1

+

21110-3707010-03

~ *

4

Свеча зажигания

2

+

21110-3705410-10

~

1

Кронштейн

2

+

21110-3705410-11

~

1

Кронштейн

3

+

00001-0011980-73

1

Шайба 8 пружинная коническая

4

+

00001-0060432-21

1

Болт М8х16

5

+

21110-3705010-01

~

1

Модуль зажигания

5

+

21110-3705010-02

~

1

Модуль зажигания

5

+

21110-3705010-03

~

1

Модуль зажигания

5

+

21110-3705010-04

~

1

Модуль зажигания

6

+

21080-1003286-00

4

Винт крепления модуля зажигания

7

+

00001-0026470-01

1

Шайба 8

8

+

00001-0060442-21

1

Болт М8х50

9

21110-3705422-00

1

Втулка дистанционная

10

+

00001-0005168-70

1

Шайба 10 пружинная

11

+

00001-0059707-21

1

Болт М10х1,25х25

* - входит в состав двигателя для зап.частей (А001)

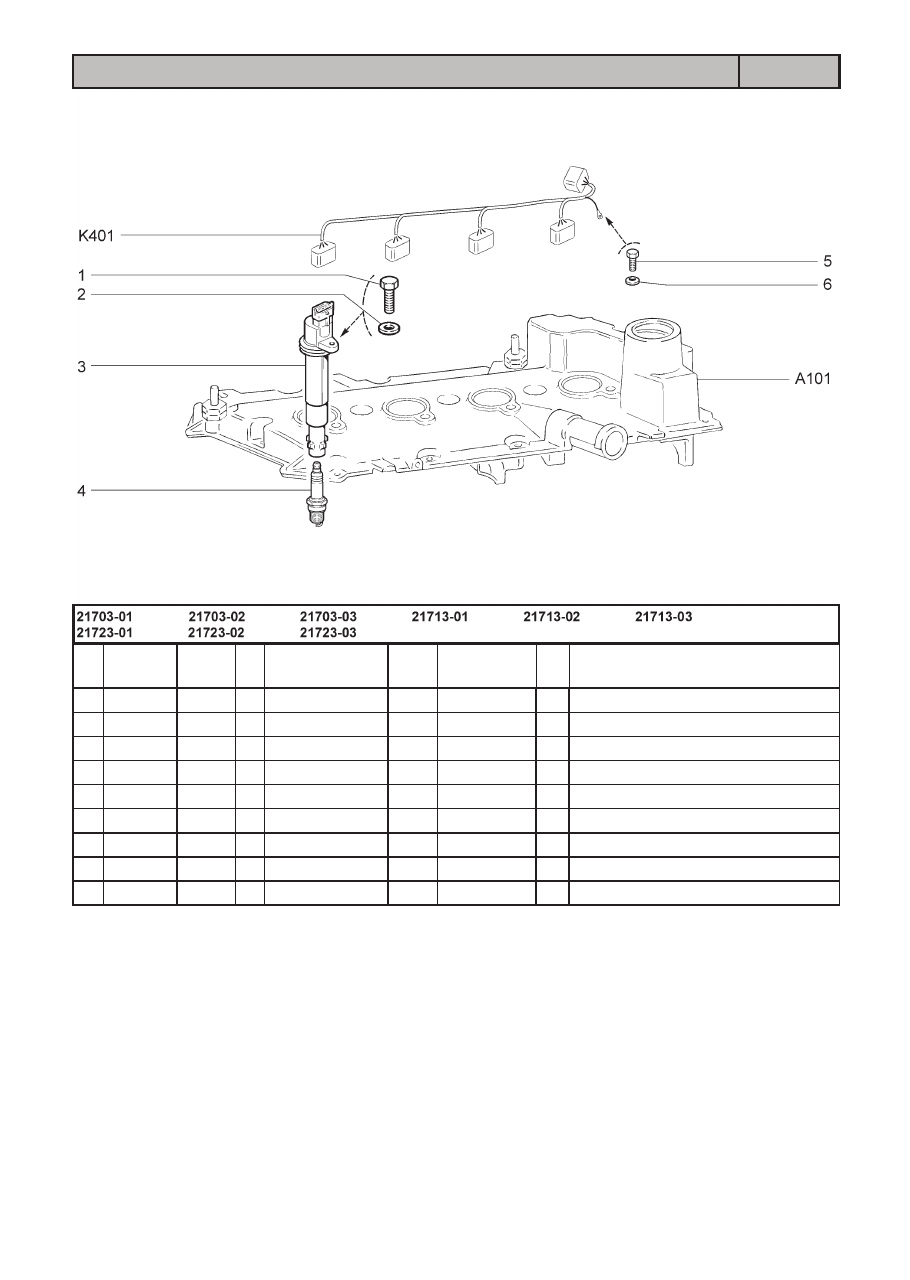

МОДУЛИ И СВЕЧИ ЗАЖИГАНИЯ

К121

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K4

1

+

00001-0009024-21

4

Болт М6х20

2

+

00001-0005194-01

4

Шайба 6

3

+

21120-3705010-10

~

4

Катушка зажигания

3

+

21120-3705010-12

~

4

Катушка зажигания

3

+

21120-3705010-13

~

4

Катушка зажигания

4

+

21120-3707010-00

~

4

Свеча зажигания

4

+

21120-3707010-01

~

4

Свеча зажигания

5

+

00001-0009021-21

1

Болт М6х14

6

+

00001-0011977-73

1

Шайба 6 пружинная коническая

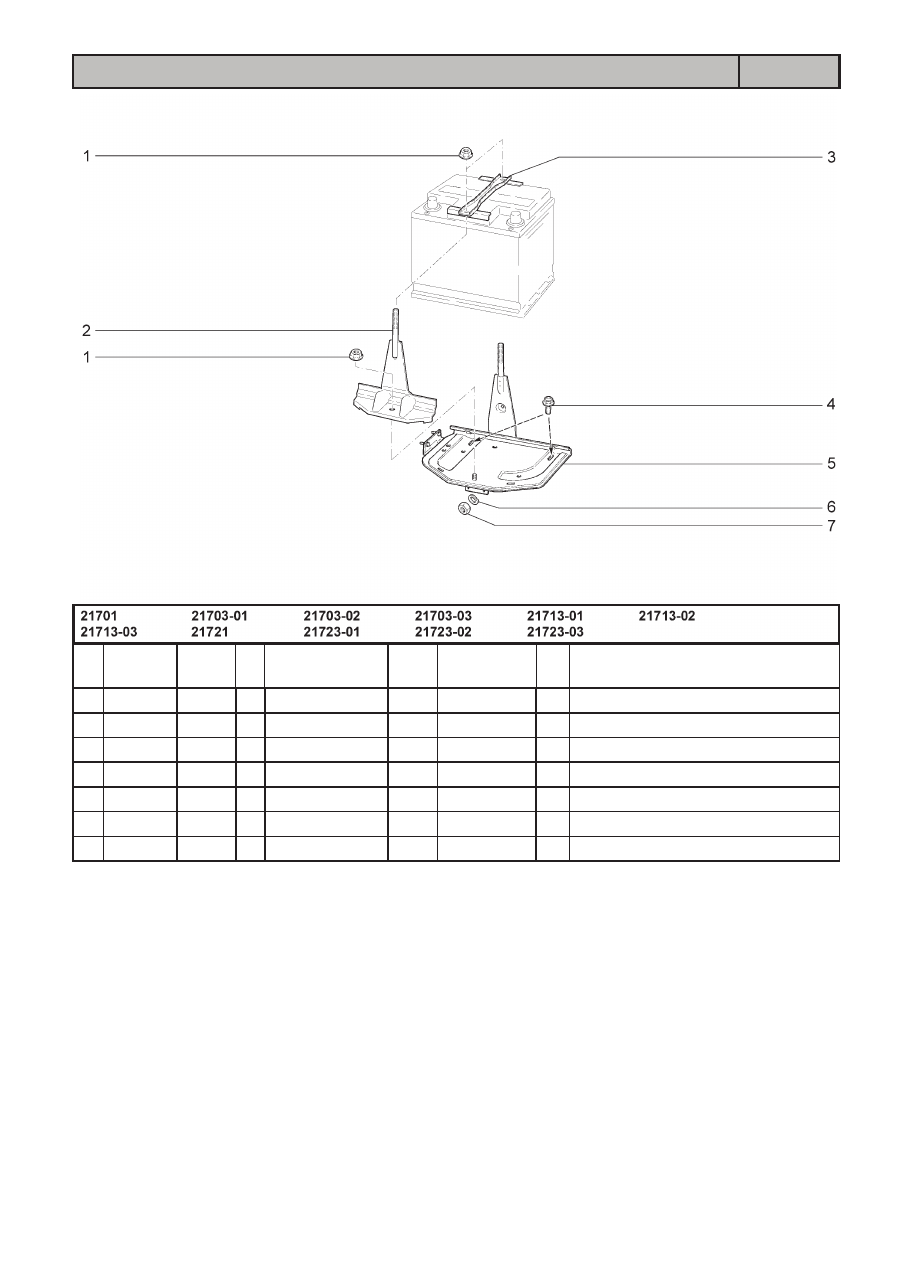

УСТАНОВКА БАТАРЕИ АККУМУЛЯТОРНОЙ

К130

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K5

1

+

21100-3701686-00

3

Гайка крепления планки генератора

2

+

21700-3703109-00

2

Стяжка в сборе

3

+

21212-3703110-00

1

Планка

4

+

00001-0038381-21

2

Болт М8х20 с зубчатым буртиком

5

+

21700-3703090-00

1

Основание аккумуляторной батареи

6

+

00001-0005164-70

2

Шайба 6 пружинная

7

+

00001-0058962-11

2

Гайка М6

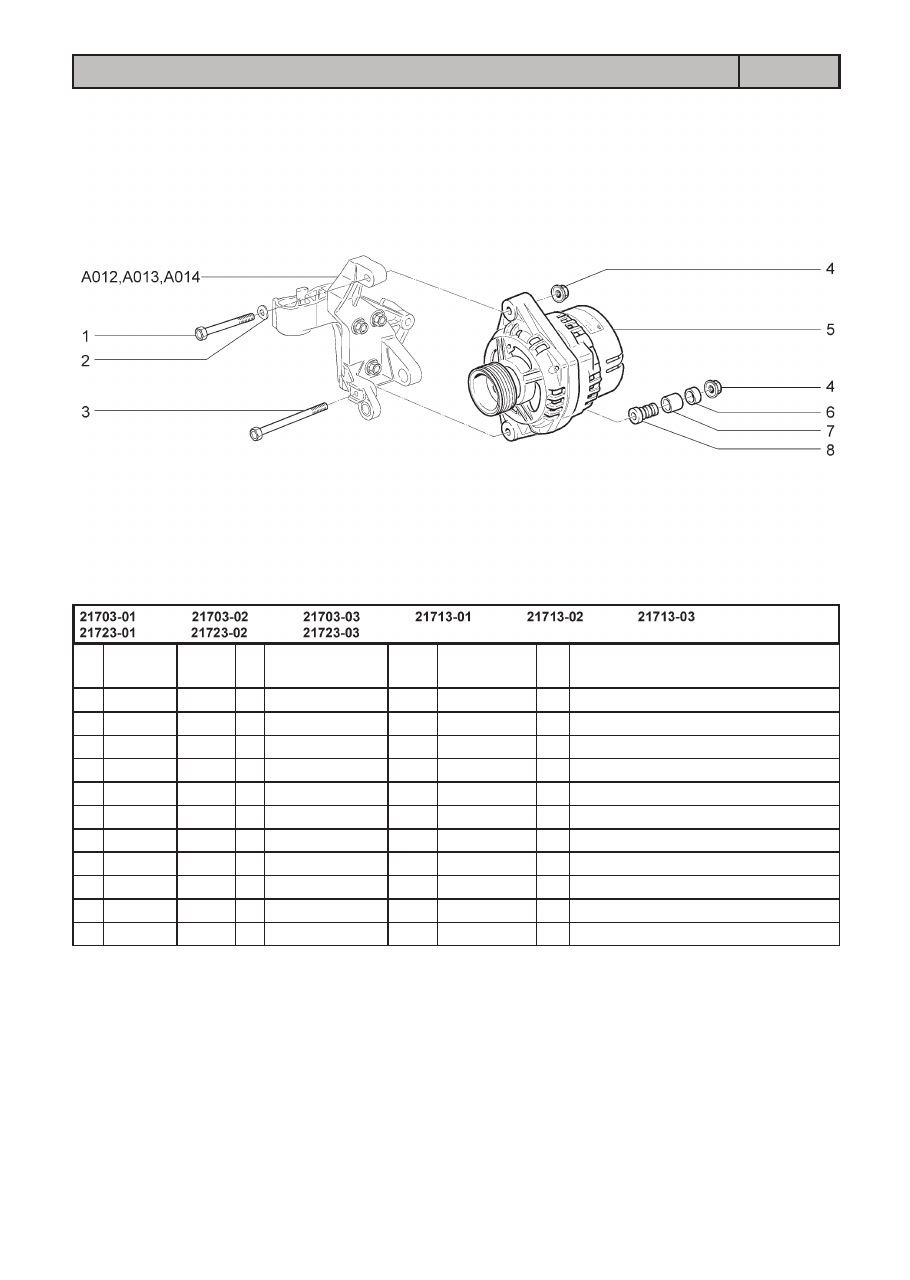

УСТАНОВКА ГЕНЕРАТОРА

К140

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K6

1

+

21100-3701624-00

1

Кронштейн генератора верхний

2

+

21100-3701686-00

2

Гайка крепления планки генератора

3

+

21100-3701720-00

~

1

Ремень привода генератора

3

+

21100-3701720-01

~

1

Ремень привода генератора

3

+

21100-3701720-03

~

1

Ремень привода генератора

4

+

21120-3701010-00

~

1

Генератор

4

+

21120-3701010-05

~

1

Генератор

4

+

21120-3701010-07

~

1

Генератор

4

+

21120-3701010-08

~

1

Генератор

5

+

21100-3701376-00

1

Болт крепления генератора

6

+

21100-3701670-00

1

Планка натяжная

7

+

00001-0011977-73

1

Шайба 6 пружинная коническая

8

+

21100-3701629-00

1

Болт регулировочный

9

+

21100-3701634-00

1

Втулка компенсирующая

10

+

21100-3701637-00

1

Опора резиновая

11

+

21100-3701638-00

1

Вкладыш втулки

12

+

21120-1001364-00

(01)

1

Втулка установочная

13

+

21120-1001368-00

(01)

1

Болт М10х1,25х40

14

+

21120-1001371-00

(01)

1

Болт М10х1,25х55

15

+

21100-3701652-00

(01)

1

Кронштейн генератора нижний

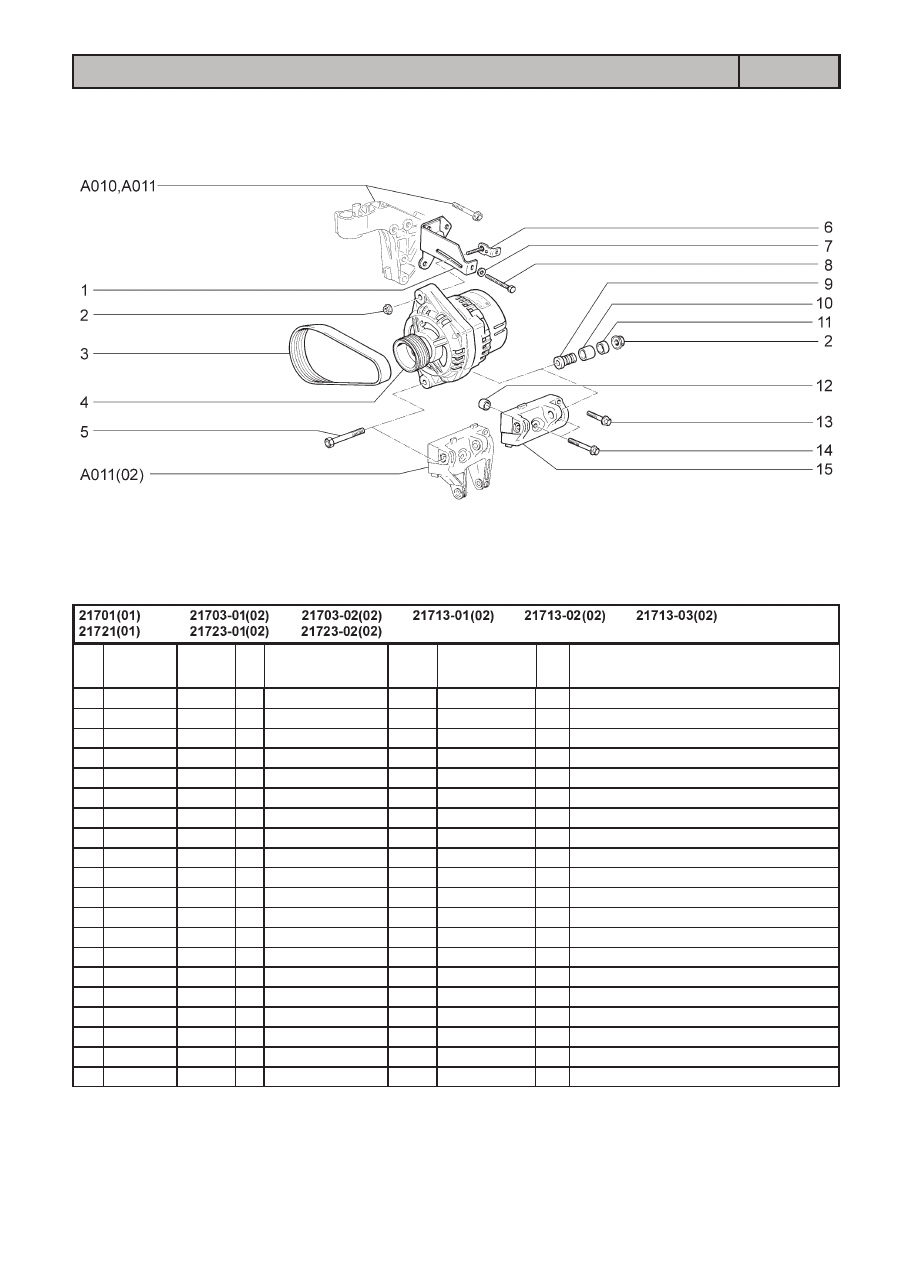

УСТАНОВКА ГЕНЕРАТОРА (10,18,20,110,114,118,144,148)

К141

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K7

1

+

00001-0060444-21

1

Болт М8х60

2

+

00001-0026013-71

1

Шайба 8 волнистая

3

+

21100-3701376-00

1

Болт крепления генератора

4

+

21100-3701686-00

2

Гайка крепления планки генератора

5

+

21120-3701010-00

~

1

Генератор

5

+

21120-3701010-05

~

1

Генератор

5

+

21120-3701010-07

~

1

Генератор

5

+

21120-3701010-08

~

1

Генератор

6

+

21100-3701638-00

1

Вкладыш втулки

7

+

21100-3701637-00

1

Опора резиновая

8

+

21100-3701634-00

1

Втулка компенсирующая

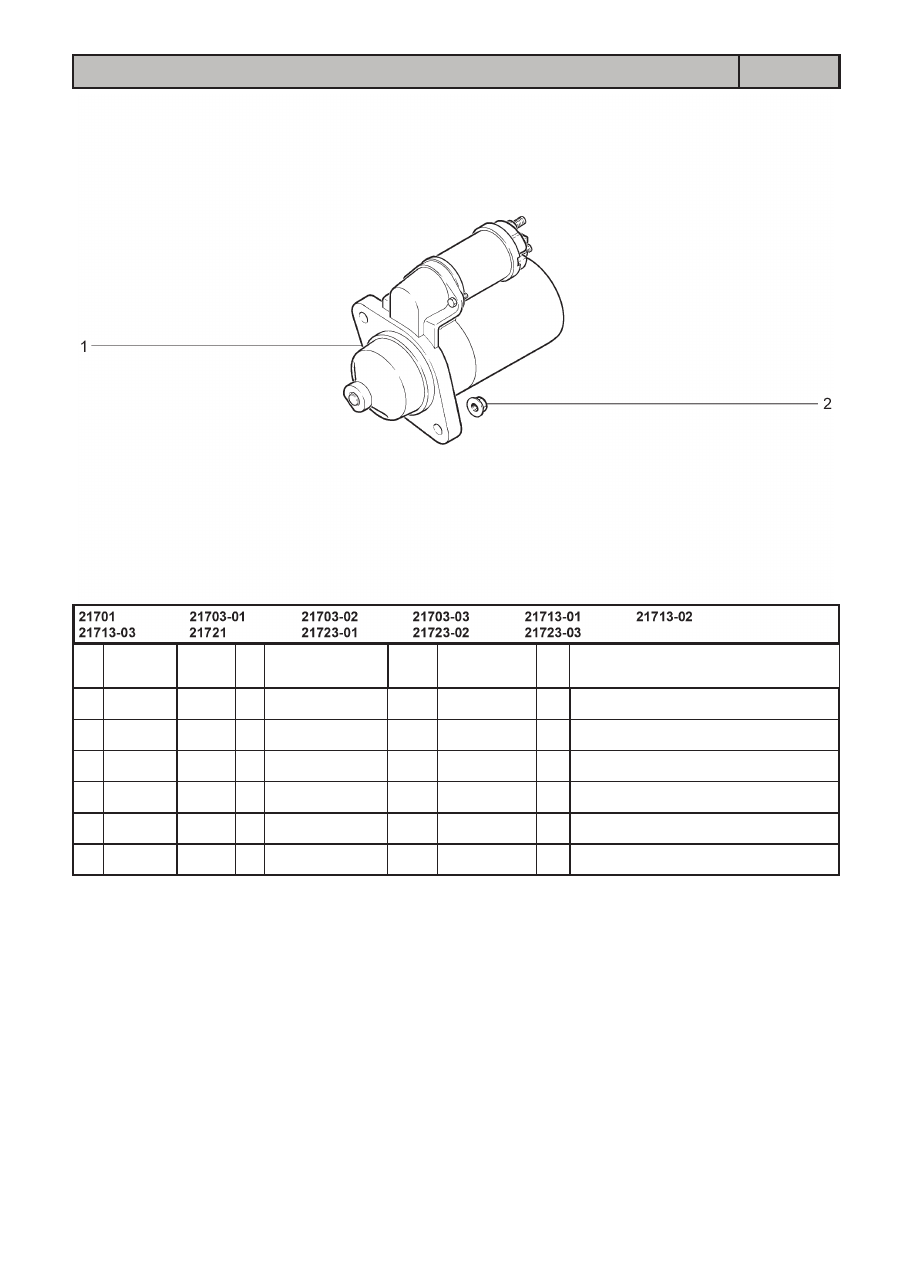

СТАРТЕР

К150

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K8

1

+

21100-3708010-00

~

1

Стартер

1

+

21100-3708010-02

~

1

Стартер

1

21100-3708010-03

~

1

Стартер

1

+

21110-3708010-01

~

1

Стартер

1

+

21110-3708010-03

~

1

Стартер

2

21100-1001257-03

2

Гайка М10х1,25 крепления стартера
