LADA 2107. Каталог деталей и сборочных единиц - часть 8





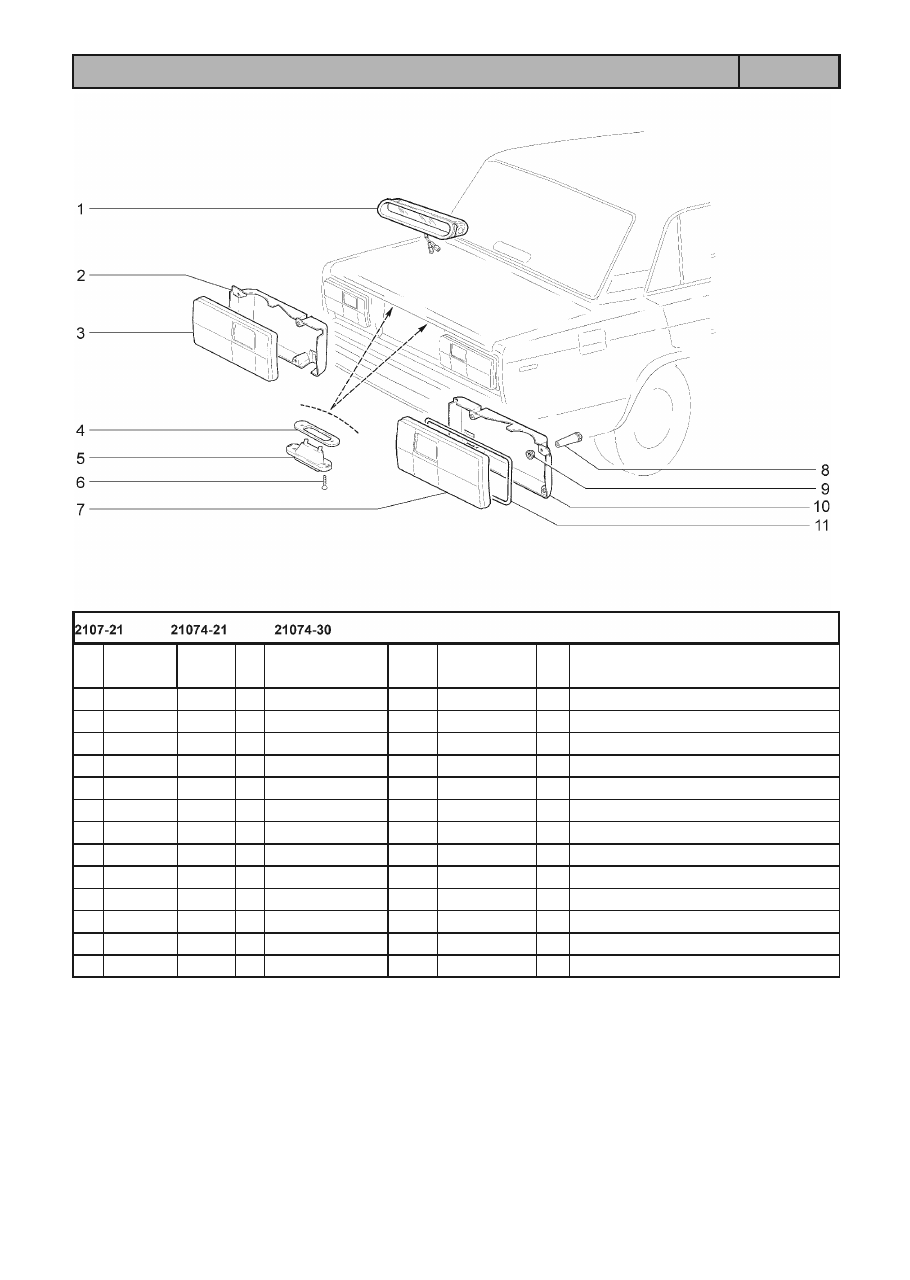

Приборы световые задние

К230

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K10

+

21050-3716810-00

~

1

Сигнал торможения дополнительный

1

+

21050-3716810-01

~

1

Сигнал торможения дополнительный

1

+

21050-3716810-02

~

1

Сигнал торможения дополнительный

2

+

21050-3716015-00

1

Кожух защитный левый

3

+

21070-3716011-00

1

Фонарь задний левый

4

+

21050-3717012-00

2

Прокладка

5

+

21050-3717010-00

2

Фонарь освещения номерного знака

6

+

00001-0076790-01

4

Винт 6х19 самонарезающий

7

+

21070-3716010-00

1

Фонарь задний правый

8

+

21060-3716175-01

4

Гайка крепления кожуха

9

+

00001-0038318-01

8

Гайка М5 с зубчатым буртиком

10

+

21050-3716014-00

1

Кожух защитный правый

11

+

21050-3716018-10

2

Жгут уплотнительный

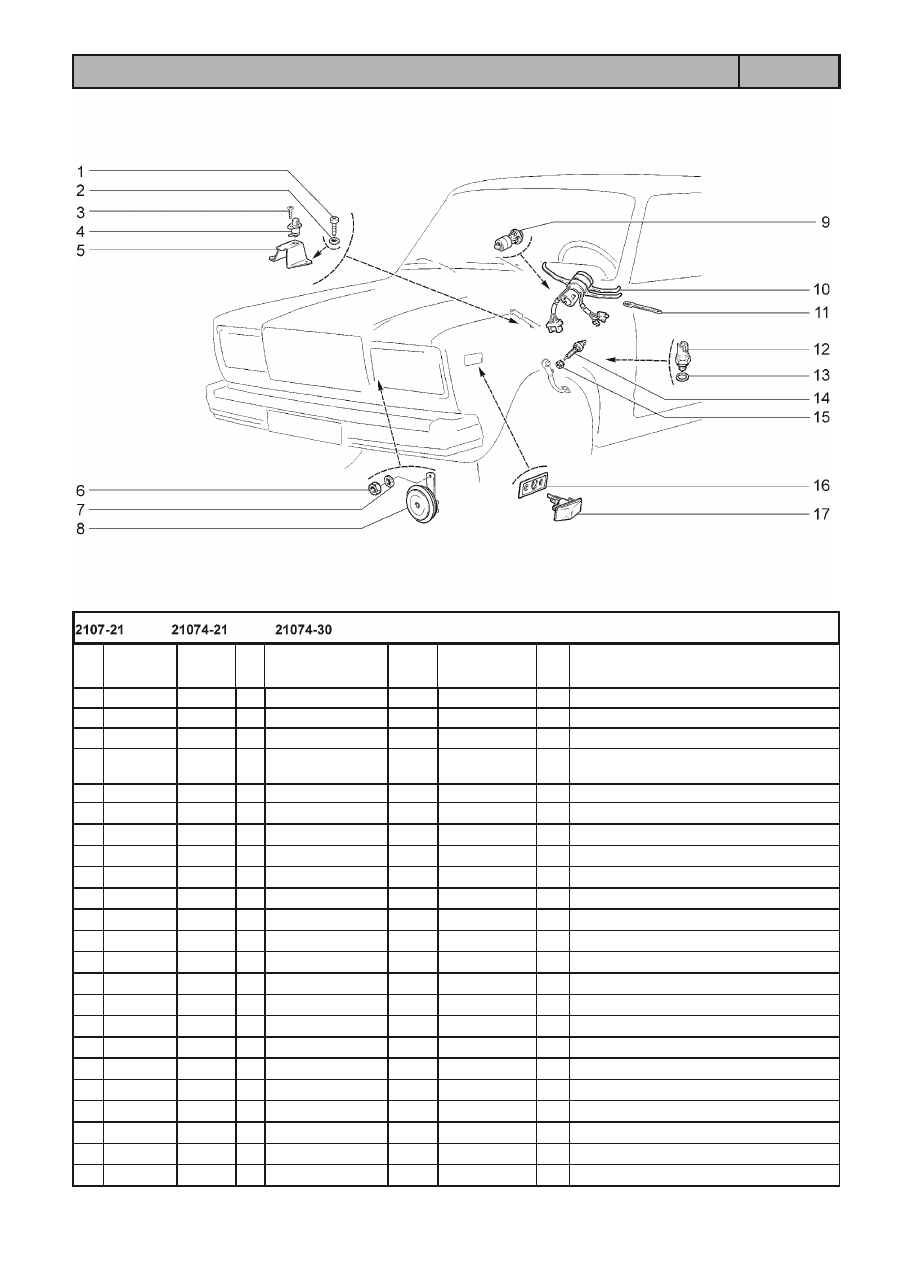

Сигналы

К300

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K11

+

00001-0076700-01

2

Винт 4,3х9,5 самонарезающий

2

+

00001-0026052-70

2

Шайба 5 стопорная

3

+

00001-0076787-01

1

Винт 3,6х9,5 самонарезающий

4

+

21070-3710200-11

1

Выключатель контрольной лампы руч-

ного тормоза

5

+

21030-3803138-00

1

Кронштейн

6

+

00001-0061008-11

1

Гайка М8

7

+

00001-0026055-70

1

Шайба 8 стопорная

8

+

21060-3721010-00

~

1

Прибор звуковой высокого тона

8

+

21060-3721010-01

~

1

Прибор звуковой высокого тона

8

+

21060-3721020-00

~

1

Прибор звуковой низкого тона

9

+

21050-3710010-03

~

1

Выключатель аварийной сигнализации

9

+

21050-3710010-04

~

1

Выключатель аварийной сигнализации

10

+

21050-3709310-01

~

1

Переключатель трехрычажный

10

+

21050-3709310-00

~

1

Переключатель трехрычажный

11

+

00001-0045677-80

1

Хомут 126,5

12

+

21213-3710180-00

~

1

Выключатель фонаря света заднего хода

12

+

21213-3710180-01

~

1

Выключатель фонаря света заднего хода

13

+

21080-3512115-00

1

Прокладка

14

+

21080-3720010-10

1

Выключатель сигнала торможения

15

+

00001-0007912-11

1

Гайка М12х1,5 низкая

16

+

21050-3726087-00

2

Уплотнитель

17

+

21050-3726010-00

~

2

Указатель поворота боковой

17

+

21050-3726010-01

~

2

Указатель поворота боковой

Приборы и подсветка

К310

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

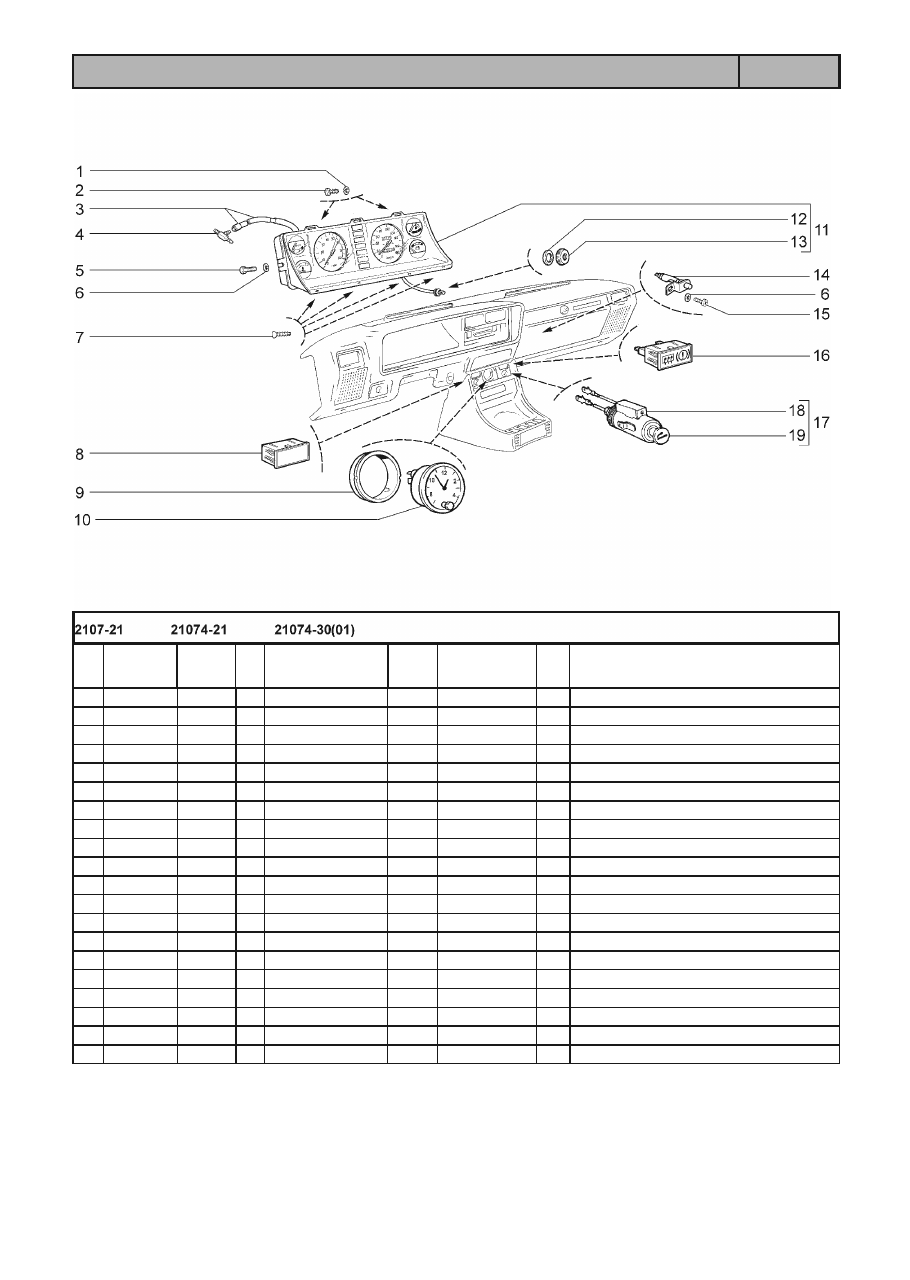

K12

+

00001-0011954-71

4

Шайба 5 пружинная

2

+

00001-0076702-01

4

Винт 4,3х15,9 самонарезающий

3

+

21070-3801020-00

1

Шланг эконометра

3

+

21073-3801020-00

(01)

1

Шланг эконометра

4

+

21214-1164181-00

1

Тройник

5

+

00001-0032740-01

2

Винт М5х12

6

+

00001-0025991-71

3

Шайба 5 стопорная

7

+

00001-0076787-01

4

Винт 3,6х9,5 самонарезающий

8

+

21060-3803315-00

1

Заглушка

9

+

21030-3804020-00

1

Кольцо

10

+

21070-3804010-02

1

Часы

11

+

21070-3801010-30

1

Комбинация приборов

12

+

21070-3801126-00

1

Шайба

13

+

21070-3801127-00

1

Гайка

14

+

21010-3714300-00

1

Лампа освещения вещевого ящика

15

+

00001-0076711-01

1

Винт 4,9х12,7 самонарезающий

16

+

21070-3803010-30

1

Табло световое

17

+

21060-3725010-00

1

Прикуриватель

18

+

21060-3725100-00

1

Патрон прикуривателя

19

+

21060-3725200-00

1

Подвижная часть прикуривателя

Выключатели

К320

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K13

+

21060-3710310-02

1

Регулятор освещения приборов

2

+

21060-3710348-00

1

Гайка

3

+

21060-3710349-00

1

Ручка выключателя

4

+

21050-3709604-00

1

Заглушка

5

+

21070-3709609-21

1

Переключатель задних противотуман-

ных фонарей

6

+

21070-3709607-00

~

1

Переключатель обогрева заднего стекла

6

+

21070-3709607-01

~

1

Переключатель обогрева заднего стекла

7

+

21070-3709600-10

~

1

Переключатель наружного освещения

7

+

21070-3709600-11

~

1

Переключатель наружного освещения

8

+

21050-3709608-00

~

1

Переключатель отопителя

8

+

21050-3709608-01

~

1

Переключатель отопителя

9

+

21030-3709680-03

4

Рамка выключателей

10

+

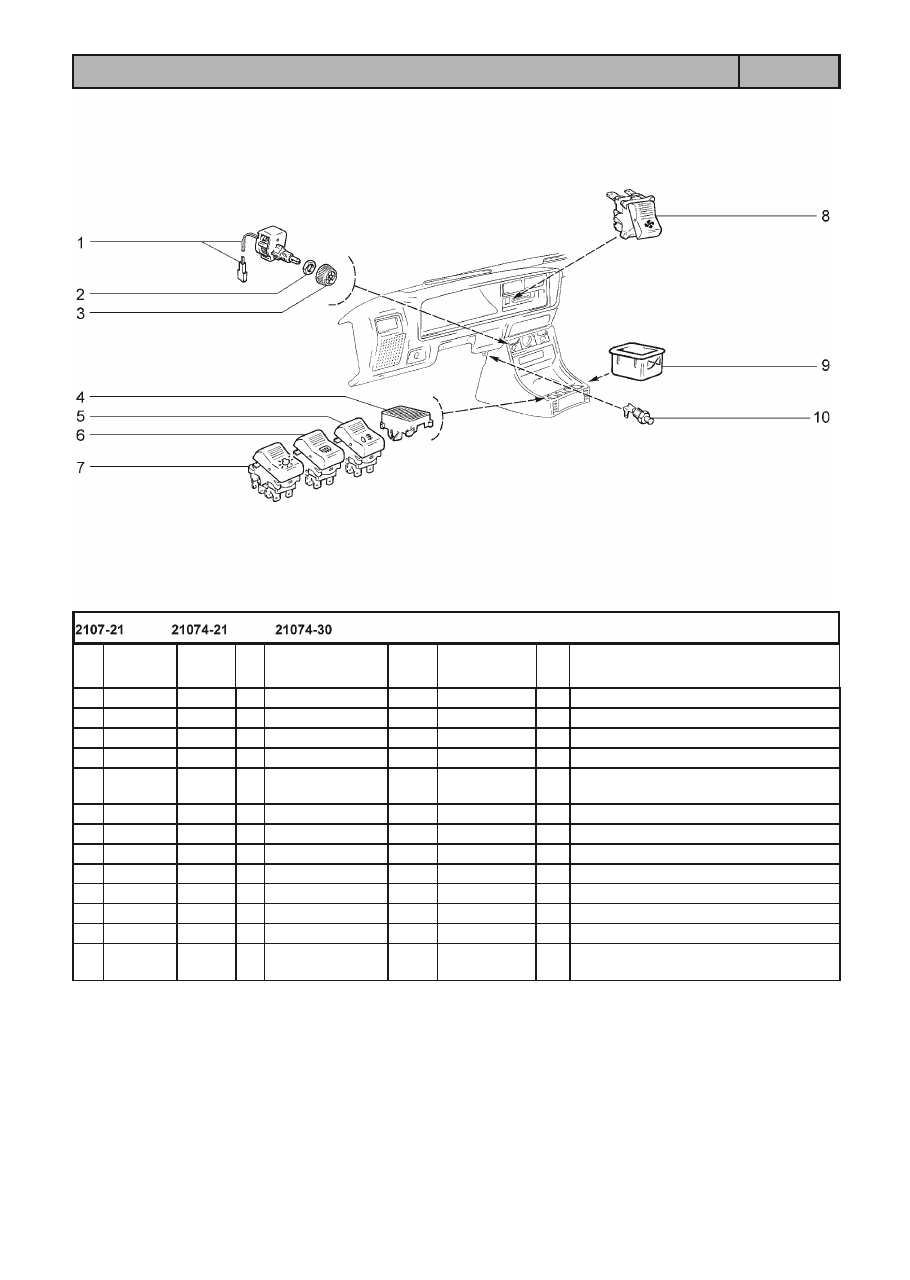

21010-3803130-00

1

Выключатель контрольной лампы руч-

ного тормоза

Блок монтажный

К330

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

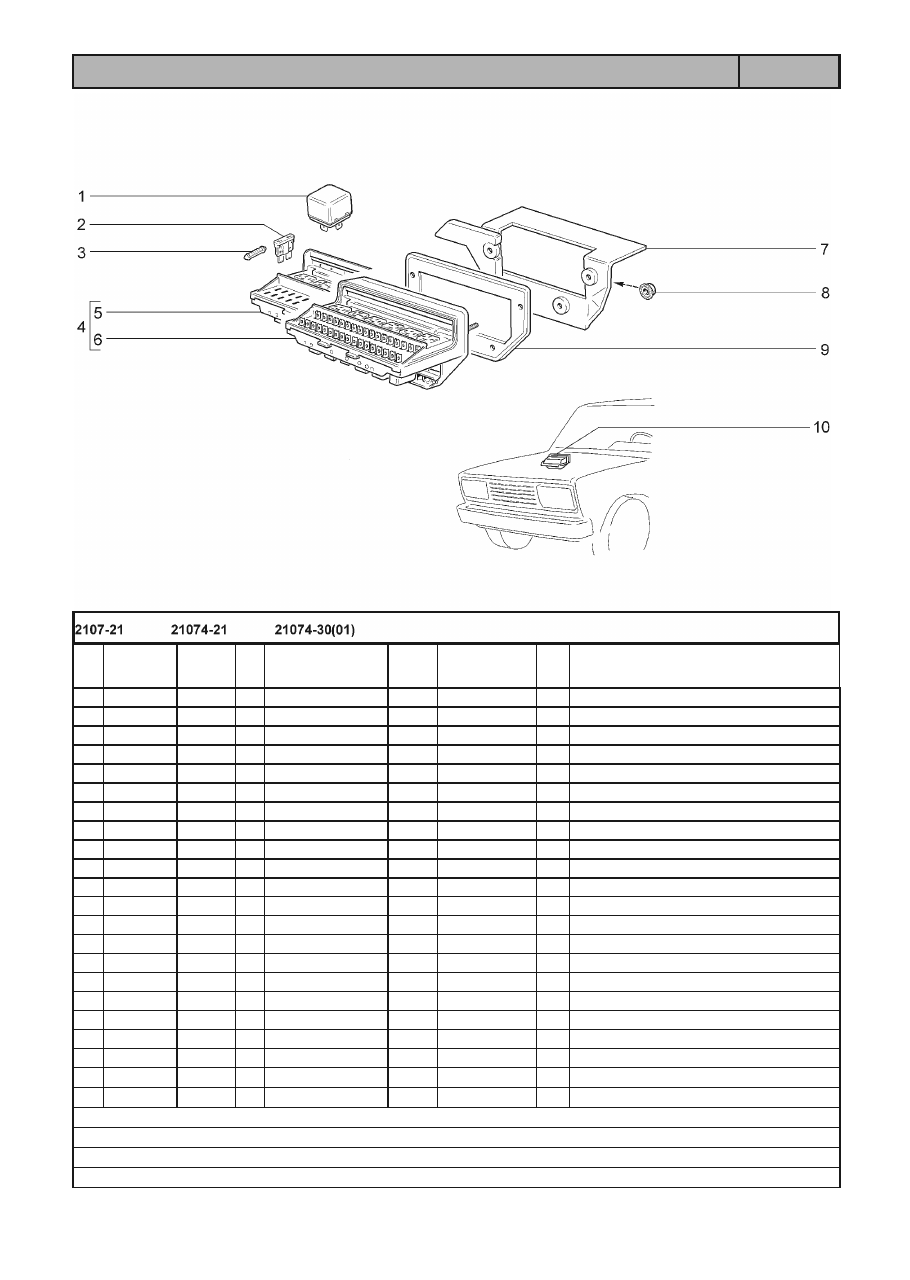

K14

+

21050-3747210-18

**    ~

3

Реле

1

+

21050-3747210-18 **** ~

4

Реле

1

+

21050-3747210-38

**    ~

3

Реле

1

+

21050-3747210-38 **** ~

4

Реле

1

+

21070-3747210-12

3

Реле

1

+

21070-3747210-12

***

4

Реле

2

+

21100-3722107-00

* ***

1

Предохранитель 7,5А

2

+

21100-3722110-00

* ***

17

Предохранитель 10А

2

+

21100-3722120-00

* ***

3

Предохранитель 20А

3

+

00001-0008580-90 ** ****

15

Предохранитель 8А

3

+

00001-0010489-90 ** ****

2

Предохранитель 16А

4

+

21050-3722020-02

* ***

1

Блок монтажный без реле и предохранителей

4

+

21050-3722020-08 ** ****

1

Блок монтажный без реле и предохранителей

5

+

21050-3722022-02

* ***

1

Блок плат монтажного блока

6

+

21050-3722022-08 ** ****

1

Блок плат монтажного блока

7

+

21050-3722345-00

1

Рамка

8

+

00001-0038321-01

4

Гайка М6 с зубчатым буртиком

9

+

21050-3722370-00

1

Прокладка

10

+

21050-3722010-02

~

1

Блок монтажный в сборе

10

+

21050-3722010-08

~

1

Блок монтажный в сборе

10

+

21050-3722010-32

~

(01)

1

Блок монтажный в сборе

10

+

21050-3722010-38

~

(01)

1

Блок монтажный в сборе

*  входит в монтажный блок 21050-3722010-02

** входит в монтажный блок 21050-3722010-08

*** входит в монтажный блок 21050-3722010-32

**** входит в монтажный блок 21050-3722010-38

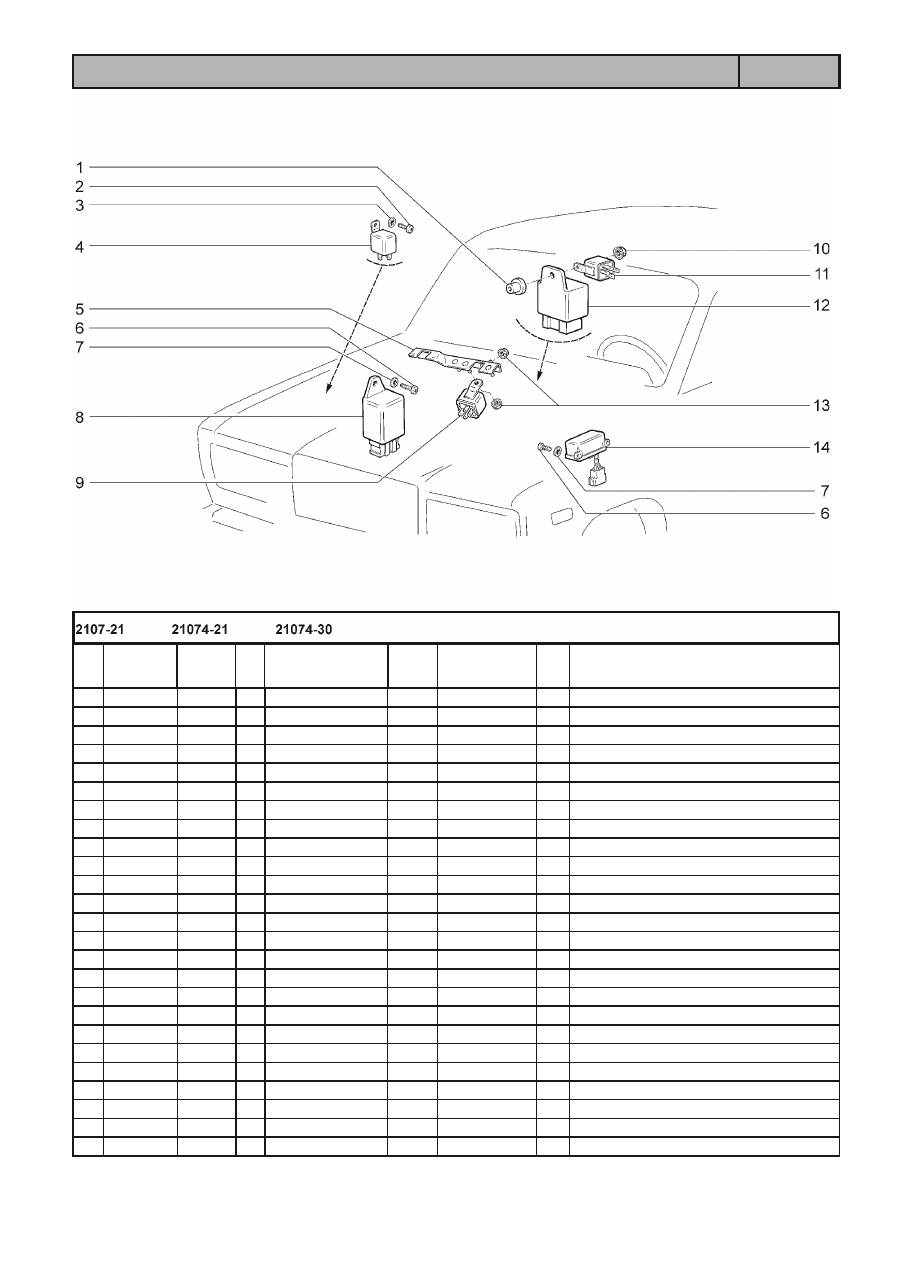

Реле

К340

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K15

+

21010-3726410-00

1

Втулка дистанционная

2

+

00001-0076710-01

1

Винт 4,9х9,5 самонарезающий

3

+

00001-0026052-70

1

Шайба 5 стопорная

4

+

21100-3747210-20

~

1

Реле стартера

4

+

21100-3747210-23

~

1

Реле стартера

5

21073-3747120-00

1

Кронштейн

6

+

00001-0076711-01

3

Винт 4,9х12,7 самонарезающий

7

+

00001-0026052-70

3

Шайба 5 стопорная

8

+

21140-3747610-00

~

1

Реле задних противотуманных огней

8

+

21140-3747610-01

~

1

Реле задних противотуманных огней

8

+

21140-3747610-02

~

1

Реле задних противотуманных огней

8

+

21140-3747610-03

~

1

Реле задних противотуманных огней

9

+

21100-3747210-20

~

2

Реле системы впрыска

9

+

21100-3747210-23

~

2

Реле системы впрыска

10

+

00001-0038321-01

1

Гайка М6 с зубчатым буртиком

11

+

21050-3747210-22

~

1

Реле

11

+

21050-3747210-23

~

1

Реле

11

+

21050-3747210-28

~

1

Реле

11

+

21050-3747210-58

~

1

Реле

12

+

21050-3747010-01

~

1

Реле-прерыватель

12

+

21050-3747010-02

~

1

Реле-прерыватель

12

+

21050-3747010-03

~

1

Реле-прерыватель

13

+

00001-0038318-01

5

Гайка М5 с зубчатым буртиком

14

+

21010-5205150-00

~

1

Реле стеклоочистителя

14

+

21010-5205150-01

~

1

Реле стеклоочистителя

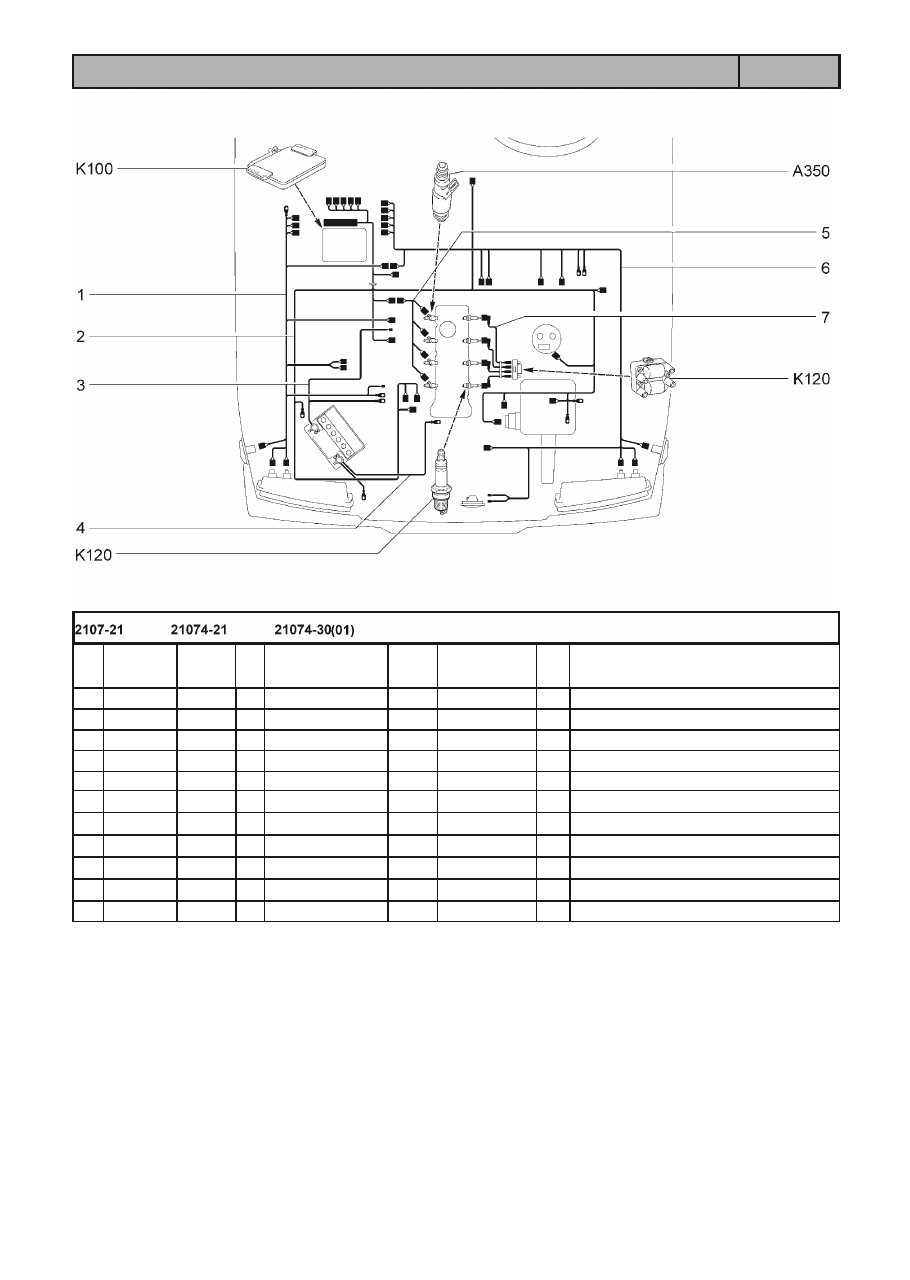

Жгуты проводов моторного отсека

К400

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

K16

+

21073-3724016-10

1

Жгут проводов правого брызговика

2

+

21043-3724026-10

1

Жгут проводов зажигания

2

+

21074-3724026-00

(01)

1

Жгут проводов зажигания

3

+

21050-3724070-03

1

Жгут проводов аккумуляторной батареи

4

+

21044-3724080-11

1

Жгут проводов соединительный

5

+

21214-3724036-00

1

Жгут проводов форсунок

6

+

21073-3724017-00

1

Жгут проводов левого брызговика

6

+

21073-3724017-10

(01)

1

Жгут проводов левого брызговика

7

+

21214-3707080-30

~

1

Жгут проводов модуля зажигания

7

+

21214-3707080-31

~

1

Жгут проводов модуля зажигания

7

+

21214-3707080-32

~

1

Жгут проводов модуля зажигания

Жгуты проводов салона

К410

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

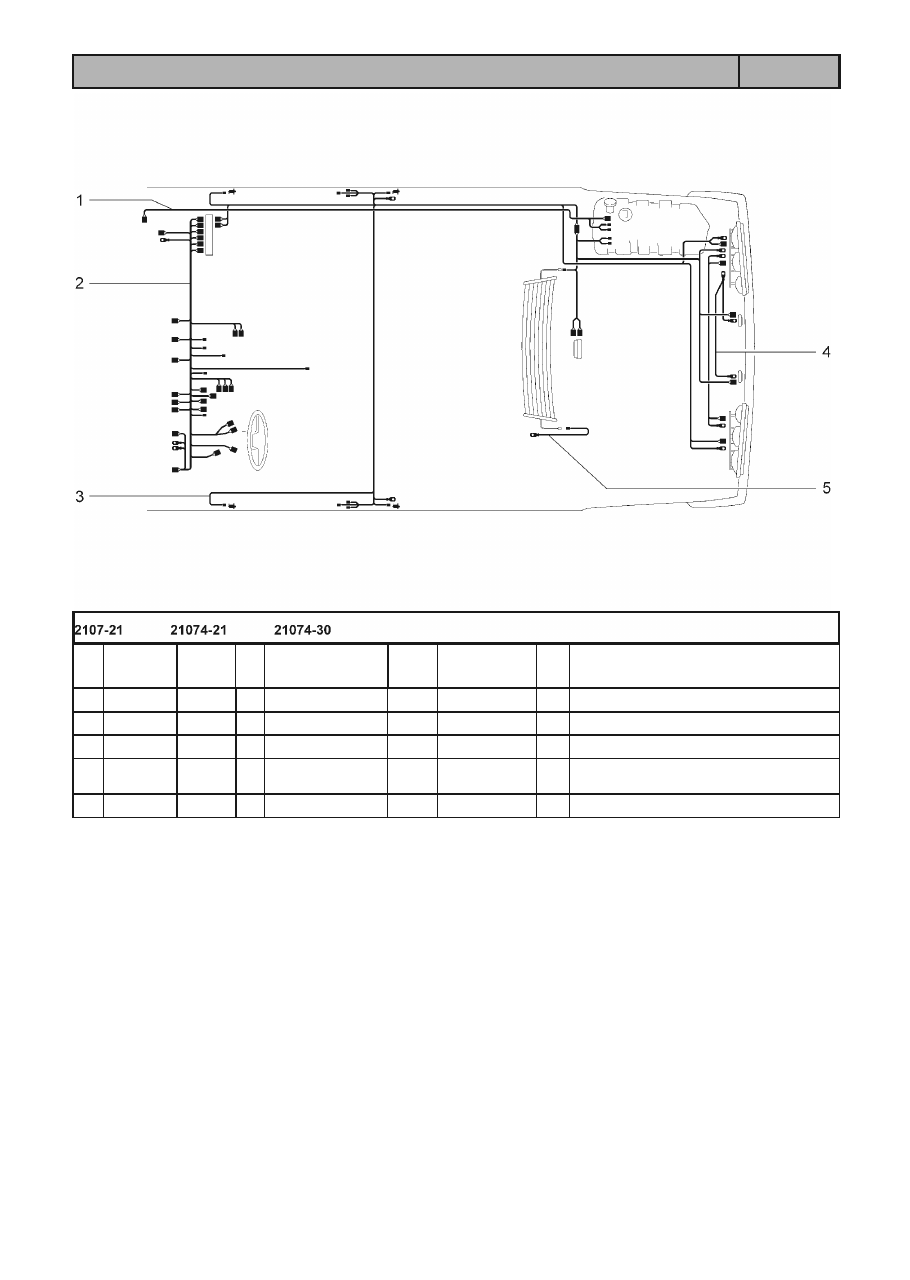

K17

+

21073-3724037-00

1

Жгут проводов датчика уровня топлива

2

+

21073-3724030-30

1

Жгут проводов панели приборов

3

+

21050-3724210-03

1

Жгут проводов задний

4

+

21050-3724214-00

1

Жгут массы фонарей освещения номер-

ного знака

5

+

21020-3724220-00

1

Провод массы

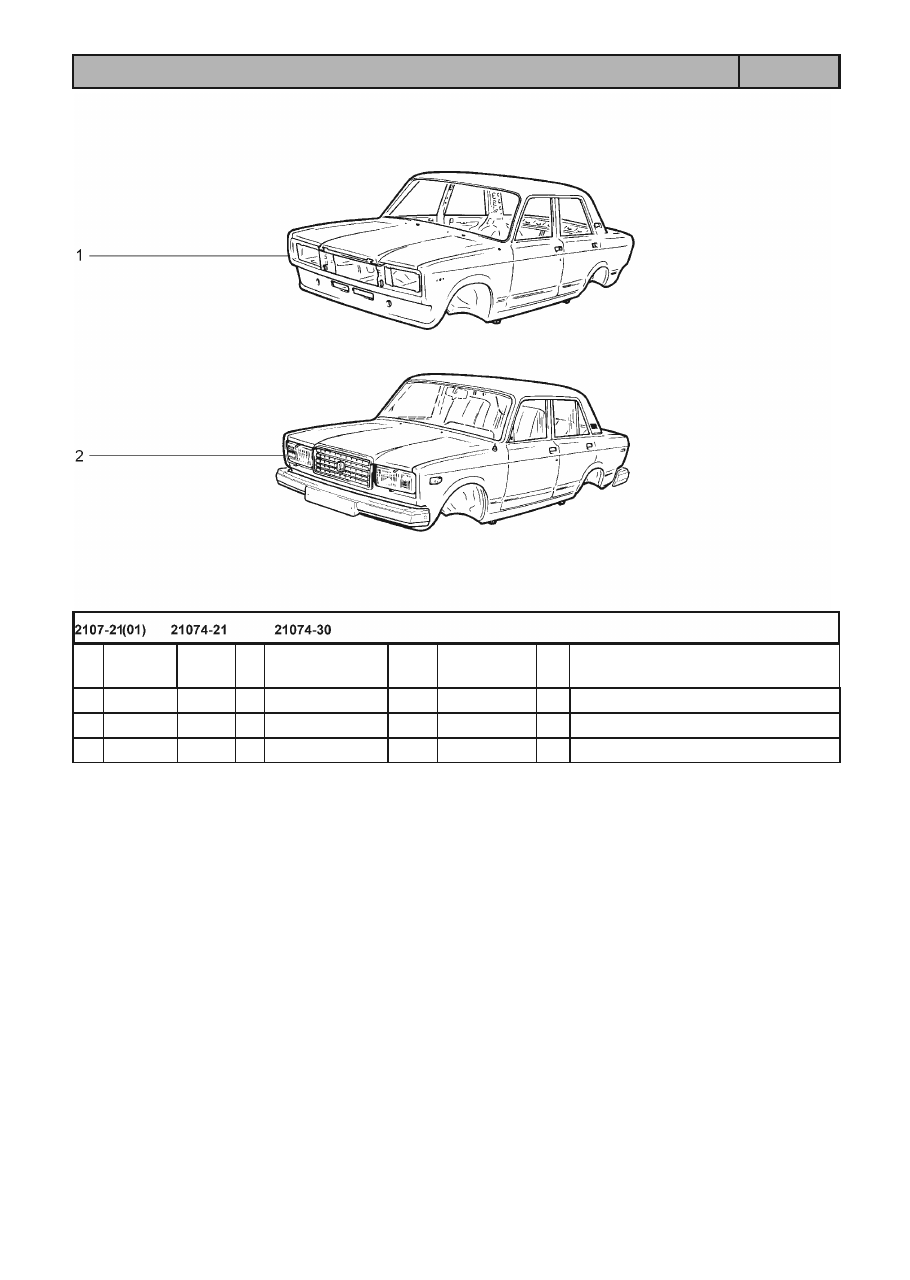

1

+

21070-5000014-70

(01)

1

Кузов окрашенный

1

+

21074-5000014-40

1

Кузов окрашенный

2

+

21070-5000011-00

1

Кузов в сборе для запчастей

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

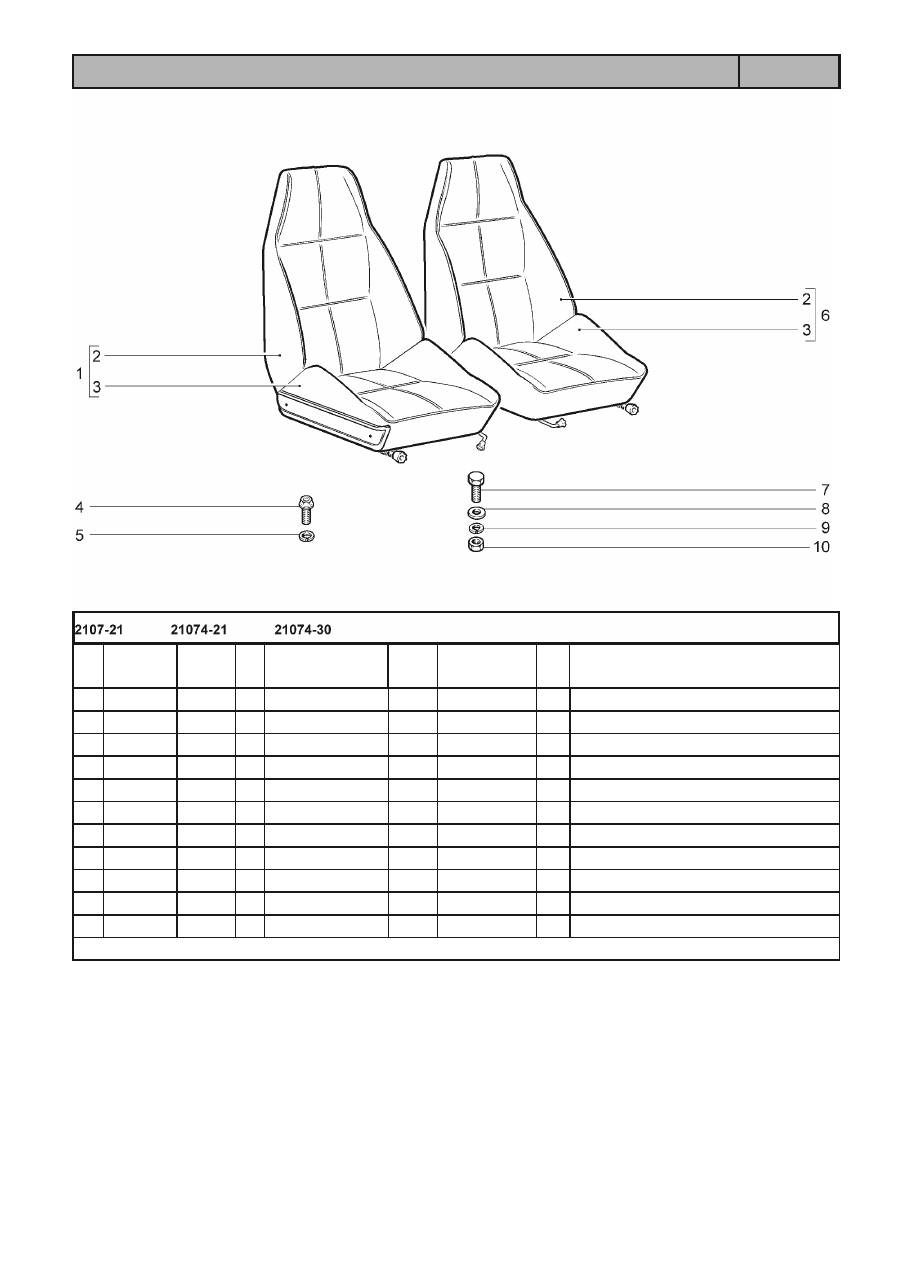

Кузов

М001

1

+

21070-6810010-30

1

Сиденье переднее правое

2

+

21070-6812610-10

*

2

Обивка спинки

3

+

21070-6812310-10

*

2

Обивка подушки

4

+

21050-6810054-00

6

Болт крепления передних сидений

5

+

21010-6810052-00

6

Шайба пружинная 8

6

+

21070-6810011-30

1

Сиденье переднее левое

7

+

00001-0060434-21

2

Болт М8х20

8

+

00001-0026467-01

2

Шайба 8

9

+

00001-0005166-70

2

Шайба 8 пружинная

10

+

00001-0061008-11

2

Гайка М8

+

21070-6812250-10

1

Комплект обивок сидений

* - входит в 21070-6812250-10

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

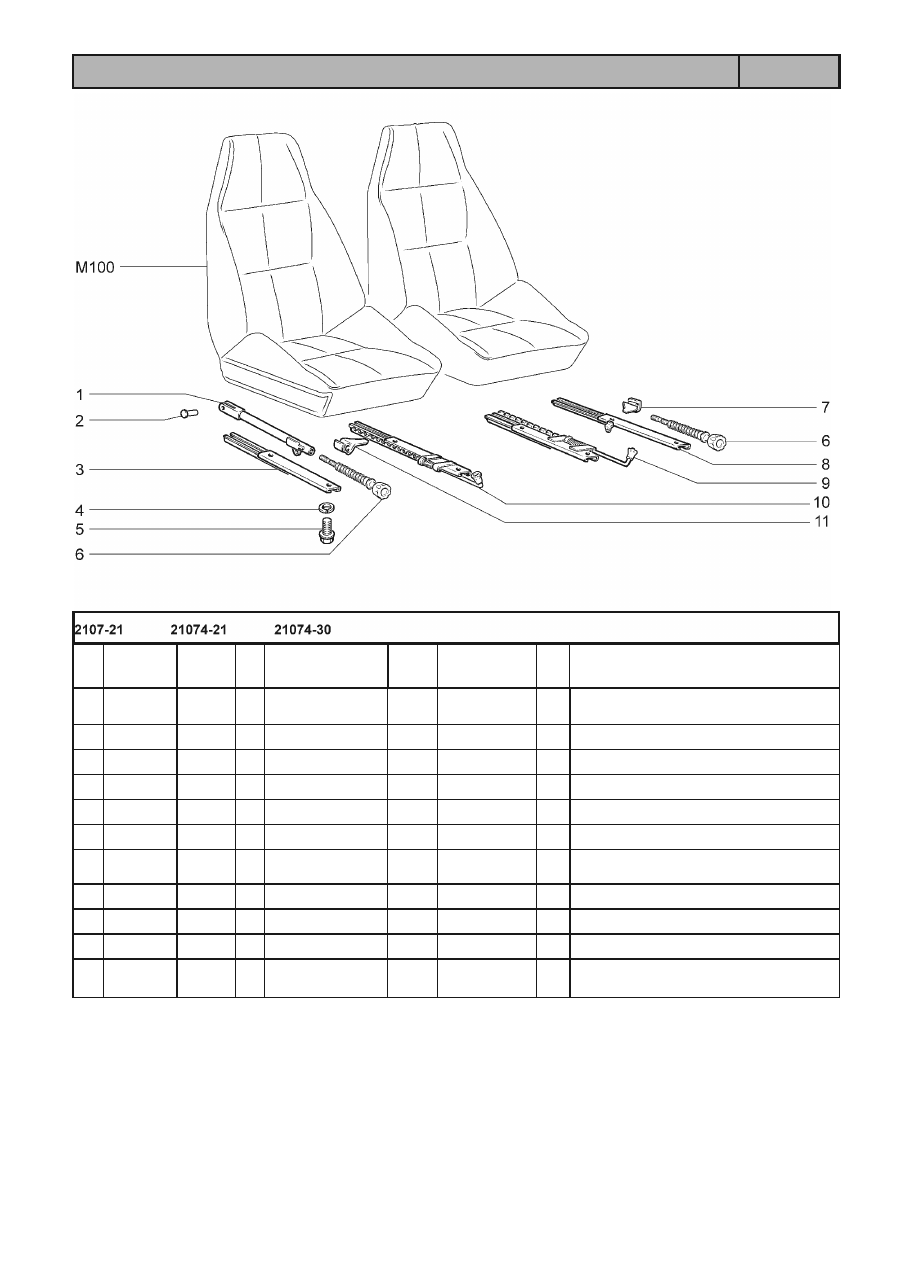

Сиденья передние

М100

1

+

21010-6814074-00

2

Механизм регулирования наклона

спинки

2

+

21010-6814090-00

2

Палец тяги

3

+

21050-6814020-00

1

Салазки наружные правые

4

+

21010-6810052-00

8

Шайба пружинная 8

5

+

21050-6810054-00

8

Болт

6

+

21010-6814078-00

2

Винт механизма наклона спинки

7

+

21010-6814103-00

1

Фиксатор механизма наклона спинки

левый

8

+

21050-6814021-00

1

Салазки наружные левые

9

+

21050-6814011-00

1

Салазки внутренние левые

10

+

21050-6814010-00

1

Салазки внутренние правые

11

+

21010-6814102-00

1

Фиксатор механизма наклона спинки

правый

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Механизм установки передних сидений

М110

1

+

21070-6820210-50

1

Спинка сиденья

2

+

21070-6822610-10

*

1

Обивка спинки

3

+

21070-6820110-10

1

Подушка сиденья

4

+

21070-6822310-10

*

1

Обивка подушки

+

21070-6812250-10

1

Комплект обивок сидений

* - входит в 21070-6812250-10

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

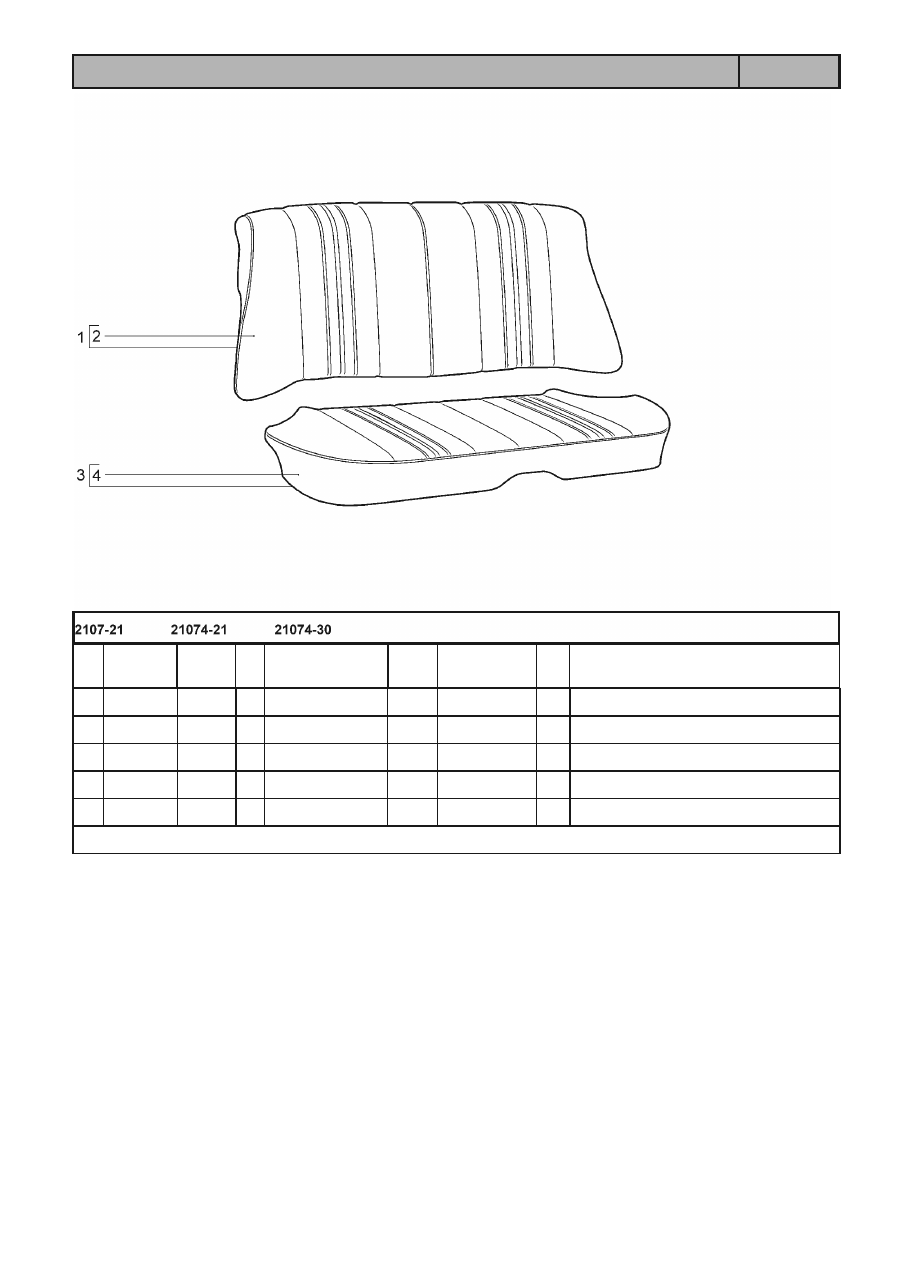

Сиденье заднее

М120

1

+

21050-8217008-30

2

Ремень безопасности передний - ком-

плект

2

21050-8217208-30

1

Ремни безопасности задние - комплект

3

21010-8217310-10

1

Ремень безопасности поясной - комплект

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

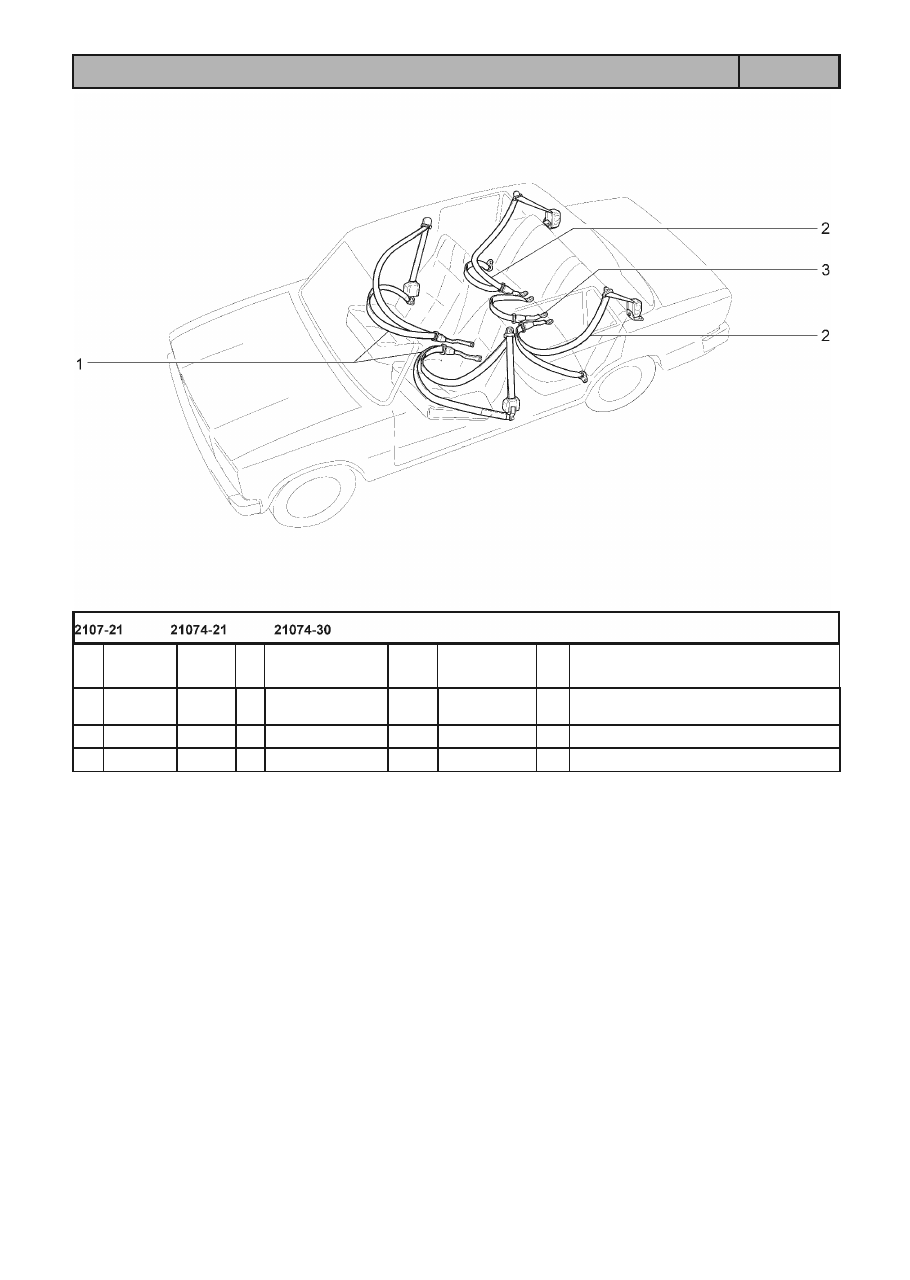

Ремни безопасности

М135

1

+

21050-5002038-00

1

Обивка пола правая

2

+

21010-5002046-00

1

Обивка боковины правая

3

+

21050-5002032-10

1

Обивка передка правая

4

+

21050-5002050-00

1

Обивка правая

5

+

21061-5002030-00

1

Подушка изоляционная

6

+

21070-5002174-00

1

Прокладка капота боковая задняя правая

7

+

21070-5002170-00

1

Прокладка капота боковая передняя правая

8

+

21070-5002160-00

1

Прокладка капота средняя передняя правая

9

+

21070-5002164-00

1

Прокладка капота средняя задняя правая

10

+

21070-5002161-00

1

Прокладка капота средняя передняя

левая

11

+

21070-5002165-00

1

Прокладка капота средняя задняя левая

12

+

21070-5002171-00

1

Прокладка капота боковая передняя

левая

13

+

21010-5002042-00

1

Обивка кожуха пола передняя

14

+

21070-5002175-00

1

Прокладка капота боковая задняя левая

15

+

21050-5002051-00

1

Обивка левая

16

+

21050-5002022-01

2

Прокладка передней части крыши

17

+

21050-5002024-01

1

Прокладка центральной части крыши

18

+

21010-5002056-00

1

Обивка пола задняя

19

+

21050-5002054-00

1

Обивка среднего пола

20

+

21061-5002070-00

1

Подушка правая

20

+

21061-5002071-00

1

Подушка левая

21

+

21010-5002043-01

1

Обивка кожуха пола задняя

22

+

21050-5002039-00

1

Обивка пола левая

23

+

21010-5002047-00

1

Обивка боковины левая

24

+

21010-5002035-00

1

Обивка верхняя левая

25

+

21010-5002033-00

1

Обивка нижняя левая

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

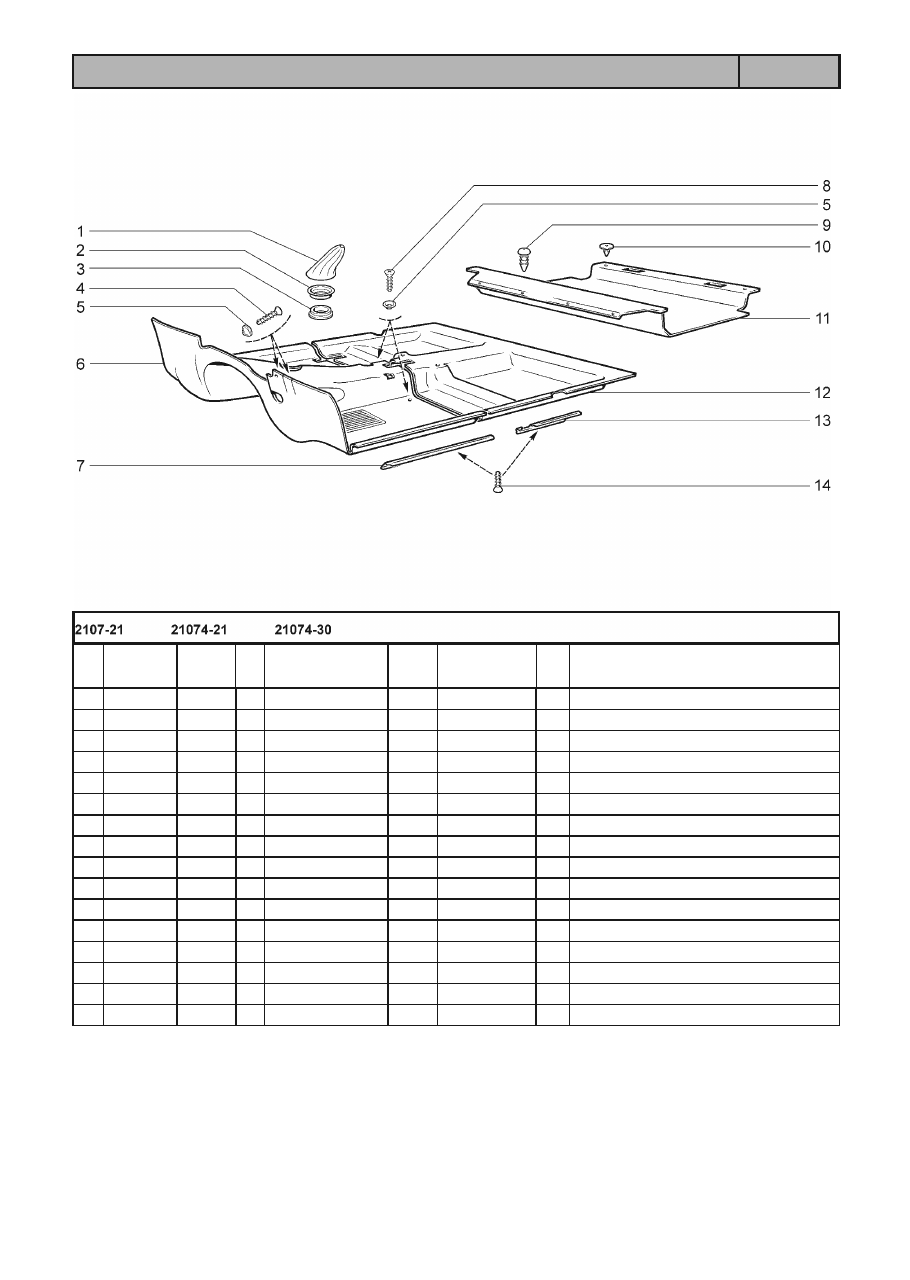

Термошумоизоляция

М140

1

+

21030-5004174-00

1

Чехол декоративный

2

+

21030-5004184-00

2

Кольцо верхнее

3

+

21030-5004188-00

2

Кольцо нижнее

4

+

00001-0076790-01

2

Винт 3,6х19 самонарезающий

5

+

00001-0026122-50

4

Шайба 3,6 облицовочная

6

+

21070-5109014-00

1

Коврик пола передний

7

+

21070-5109076-00

1

Облицовка порога передняя правая

7

+

21070-5109077-00

1

Облицовка порога передняя левая

8

+

00001-0076793-01

2

Винт 3,6х31,8 самонарезающий

9

+

00001-0045672-80

4

Кнопка

10

+

21210-5109112-00

2

Кнопка

11

+

21070-5109055-00

1

Коврик багажника

12

+

21070-5109044-00

1

Коврик пола задний

13

+

21070-5109078-00

1

Облицовка порога задняя правая

13

+

21070-5109079-00

1

Облицовка порога задняя левая

14

+

00001-0076799-07

14

Винт 4,3х22,2 самонарезающий

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

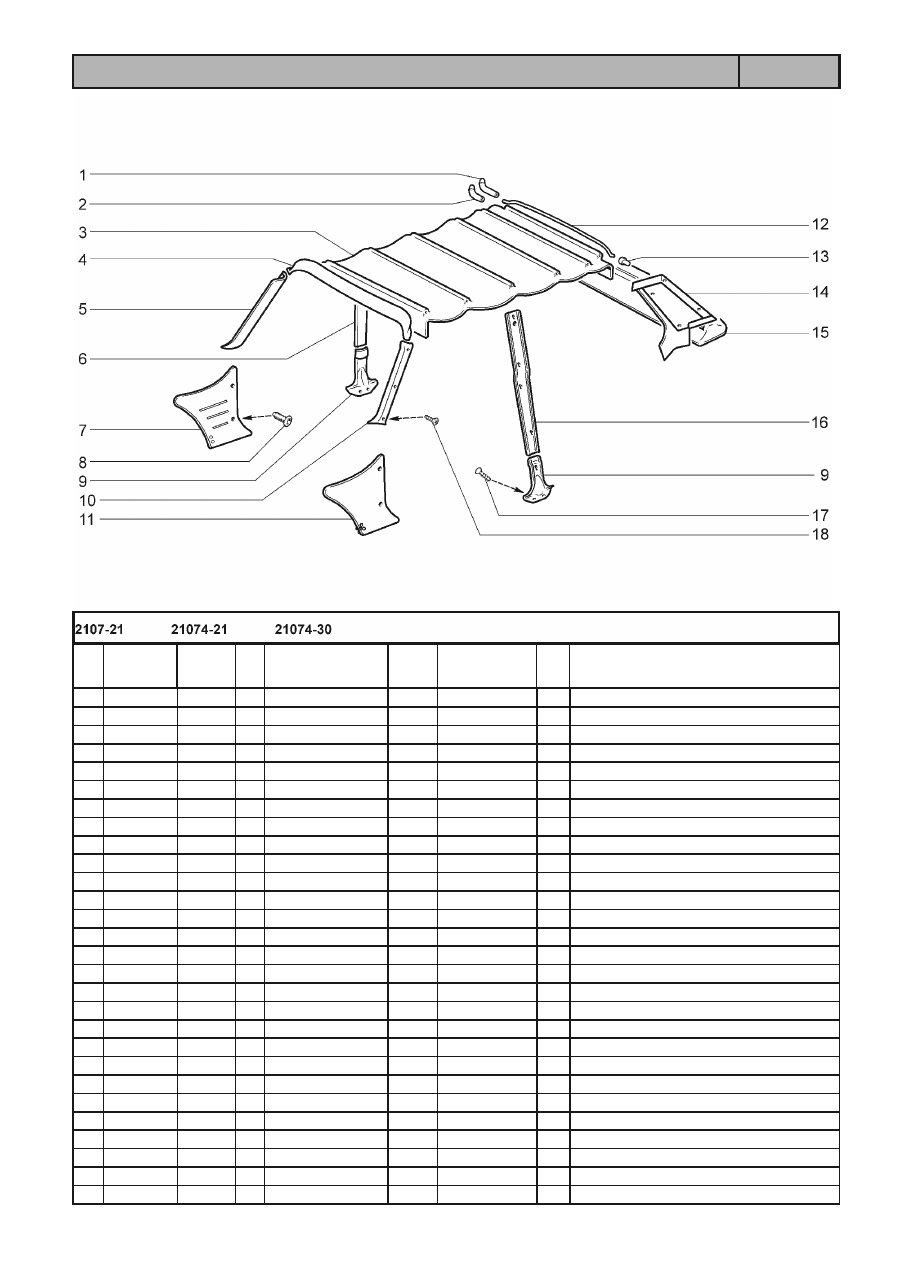

Коврики

М150

1

+

21010-5004094-00

2

Втулка дуги обивки

2

21010-5004096-00

4

Втулка дуги обивки

3

+

21010-5004102-00

1

Обивка крыши

4

+

21030-5004074-00

1

Обивка крыши передняя

5

21050-5004060-10

~

1

Обивка стойки ветрового окна правая

5

21050-5004060-11

~

1

Обивка стойки ветрового окна правая

6

21030-5004070-00

~

1

Обивка центральной стойки правая

6

21060-5004070-00

~

1

Обивка центральной стойки правая

7

+

21050-5004016-01

1

Обивка боковины передка правая

8

+

21030-5004028-00

4

Кнопка

9

21030-5004068-00

~

2

Обивка центральной стойки нижняя

9

21060-5004068-00

~

2

Обивка центральной стойки нижняя

10

21050-5004061-10

~

1

Обивка стойки левая

10

21050-5004061-11

~

1

Обивка стойки левая

11

+

21050-5004017-01

1

Обивка боковины передка левая

12

21010-5004105-00

2

Дуга №1 и №2

12

21010-5004106-00

1

Дуга №3

12

21010-5004107-00

1

Дуга №4

12

21010-5004108-00

1

Дуга №5

12

21010-5004109-00

1

Дуга №6

13

+

21010-6102030-00

6

Втулка

14

+

21030-5004080-00

1

Обивка задней стойки правая

14

+

21030-5004081-00

1

Обивка задней стойки левая

15

+

21050-5004152-08

1

Обивка полки задка

16

21030-5004071-00

~

1

Обивка центральной стойки левая

16

21060-5004071-00

~

1

Обивка центральной стойки левая

17

+

00001-0076788-01

4

Винт 3,6х12,7самонарезающий

18

+

00001-0076787-03

6

Винт 3,6х9,5 самонарезающий

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

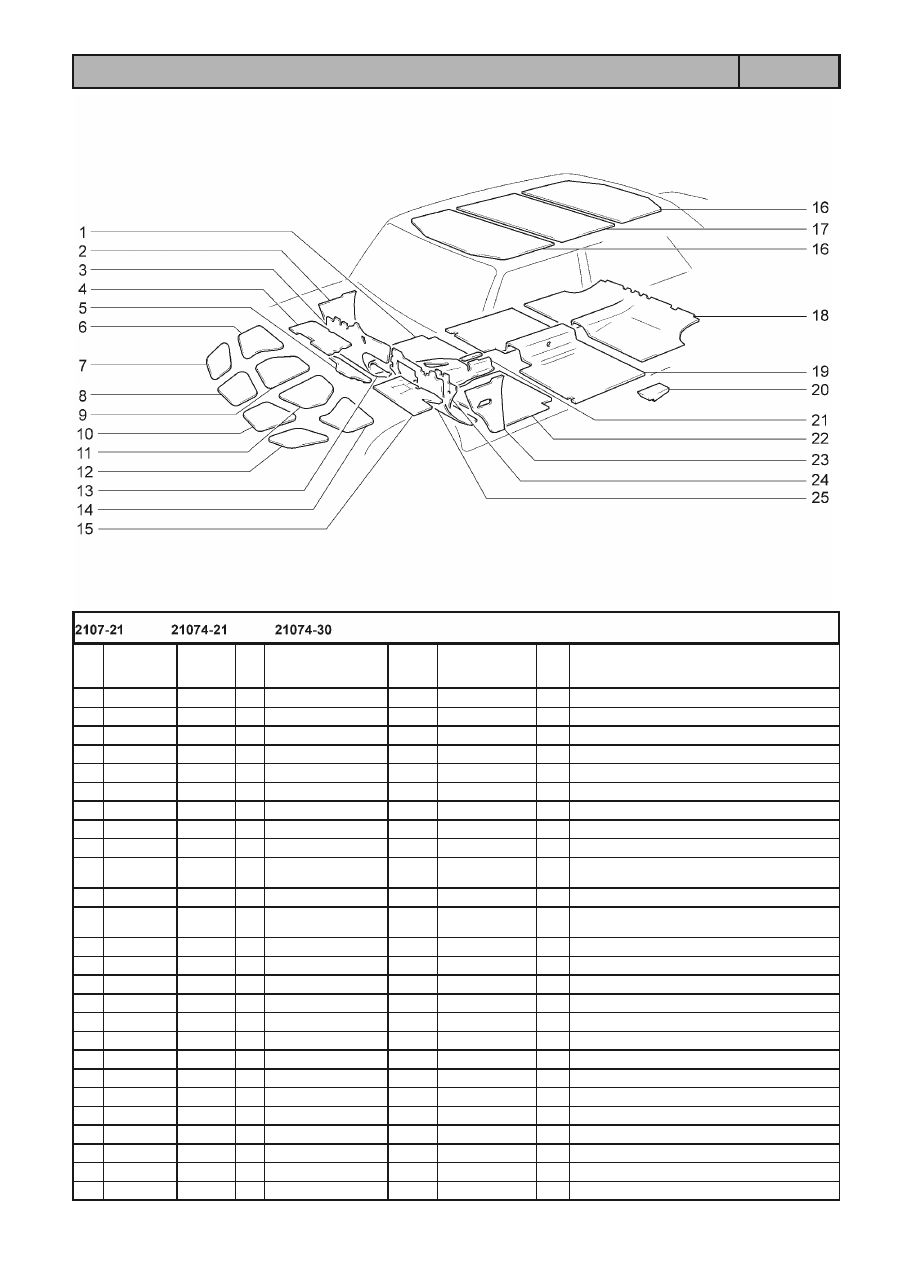

Обивка салона

М160















содержание      ..     6      7      8      9     ..
