LADA 2107. Каталог деталей и сборочных единиц - часть 6

1

+

21050-3502010-11

1

Тормоз задний правый

1

+

21050-3502011-11

1

Тормоз задний левый

2

+

21010-3502112-00

4

Болт правый М10х1,25х28

2

+

21010-3502113-00

4

Болт левый М10х1,25х42,5

3

+

00001-0005168-70

8

Шайба 10 пружинная

4

+

00001-0021647-11

8

Гайка М10х1,25

5

+

21010-3502070-00

2

Барабан тормозной задний

6

+

21120-3101082-00

4

Штифт направляющий

№

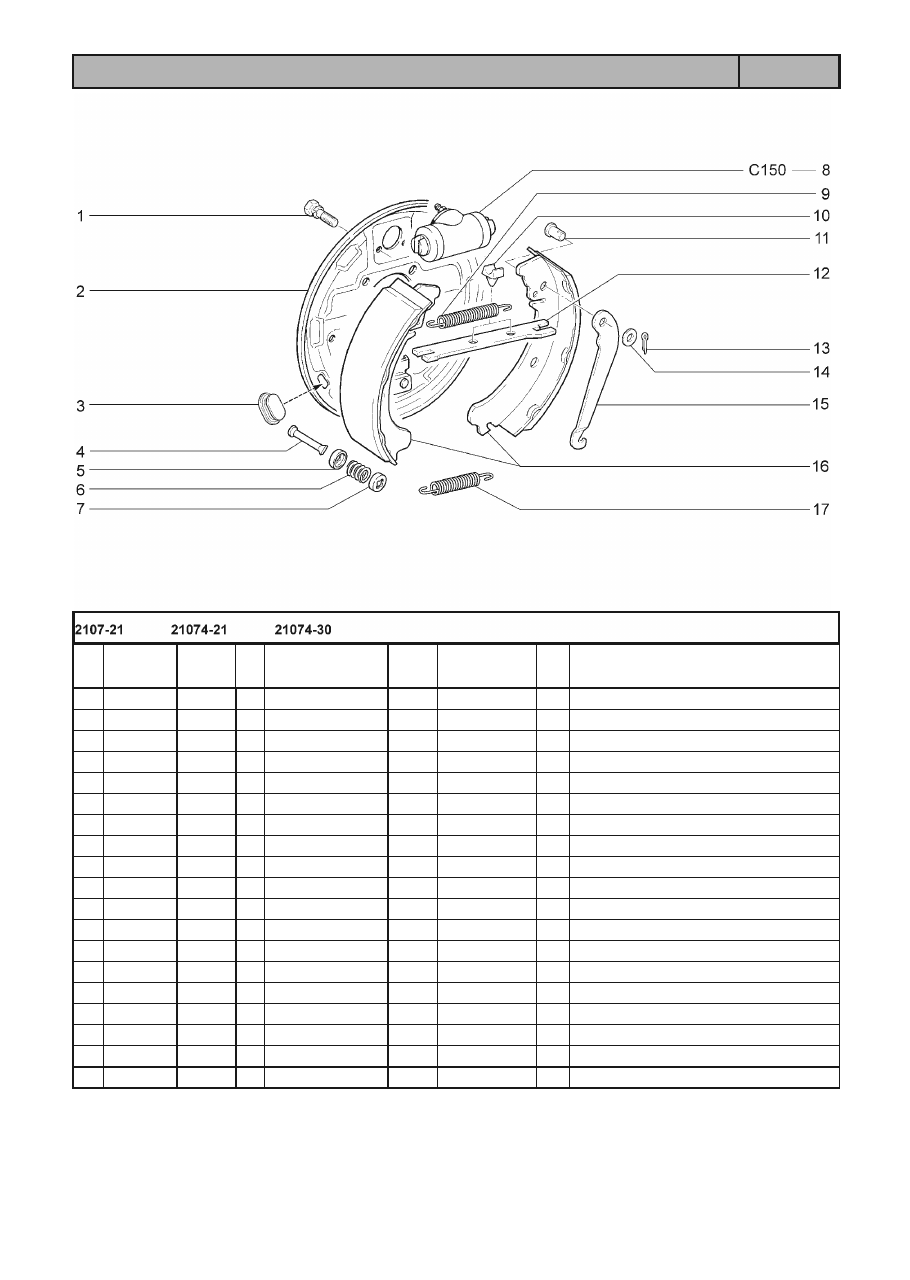

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

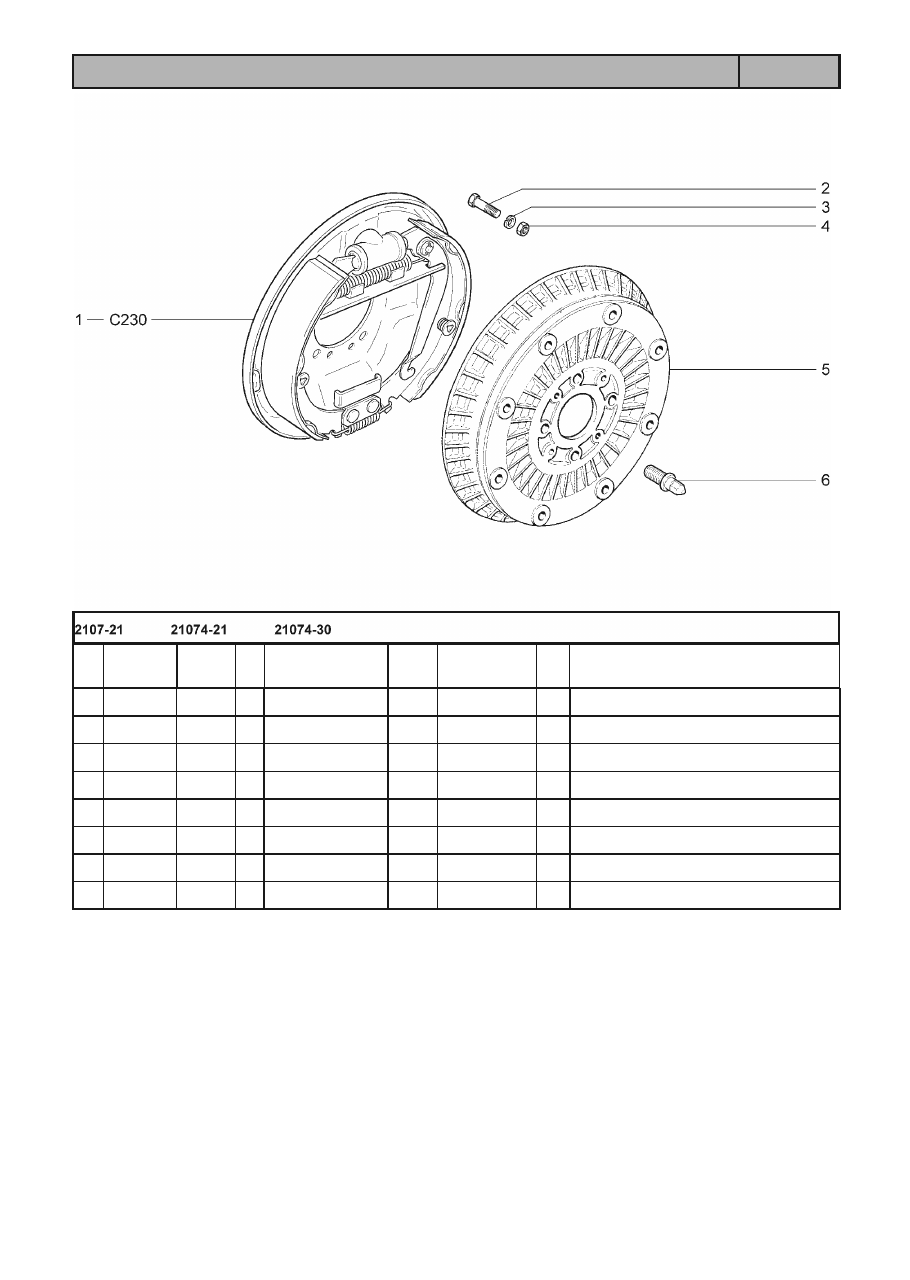

Тормоза задние в сборе

C220

1

+

00001-0038241-21

4

Болт М6х12 с пружинной шайбой

2

+

21050-3502012-10

1

Щит правый

2

+

21050-3502013-10

1

Щит левый

3

+

21080-3502019-01

2

Заглушка щита

4

+

21010-3502100-00

4

Стойка колодки

5

+

21010-3502103-00

4

Чашка внутренняя

6

+

21010-3502102-00

4

Пружина

7

+

21010-3502104-00

4

Чашка наружная

8

+

21050-3502040-00

2

Цилиндр колесный

9

+

21010-3502035-00

2

Пружина верхняя

10

+

21010-3507037-00

4

Подушка планки

11

+

21010-3507038-00

2

Ось рычага

12

+

21010-3507036-00

2

Планка разжимная

13

+

00001-0007343-01

2

Шплинт 2х20

14

+

00001-0026386-01

2

Шайба 10

15

+

21010-3507034-00

1

Рычаг правый

15

+

21010-3507035-00

1

Рычаг левый

16

+

21010-3502090-02

4

Колодка с накладкой

17

+

21010-3502038-00

2

Пружина нижняя

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Тормоза задние

C230

1

+

21070-3402012-10

~ !!

1

Колесо рулевое

1

+

21213-3402012-00

~ !

1

Колесо рулевое

2

+

21050-3401120-00

2

Подшипник в сборе

3

+

21050-3401126-00

2

Подшипник

4

+

21050-3401160-00

1

Вал рулевого управления

5

+

21030-3401092-10

1

Вал промежуточный

6

+

00001-0060426-31

2

Болт М8х35

7

+

00001-0005166-70

4

Шайба 8 пружинная

8

+

00001-0061008-21

2

Гайка М8

9

+

21050-3403010-10

1

Кронштейн

10

+

21030-3403044-00

2

Пластина

11

+

00001-0005164-70

2

Шайба 6 пружинная

12

+

21010-3704324-10

2

Болт М6 с отрывной головкой

13

+

21213-3402070-00

!

1

Облицовка крышки включателя сигнала

14

+

00001-0007914-11

1

Гайка М16х1,5 низкая

15

+

21070-3402070-10

!!

1

Облицовка крышки включателя сигнала

16

+

21050-3403070-00

1

Кожух облицовочный верхний

17

+

21050-3403072-01

1

Кожух облицовочный нижний

18

+

00001-0076711-01

1

Винт 4,9х12,7 самонарезающий

19

+

00001-0033112-01

4

Винт М5х20

20

+

21030-3403048-00

2

Шайба плоская

21

+

00001-0061008-11

2

Гайка М8

21213-3402070-00 ! 21213-3402012-00

21070-3402070-10 !! 21070-3402012-10

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

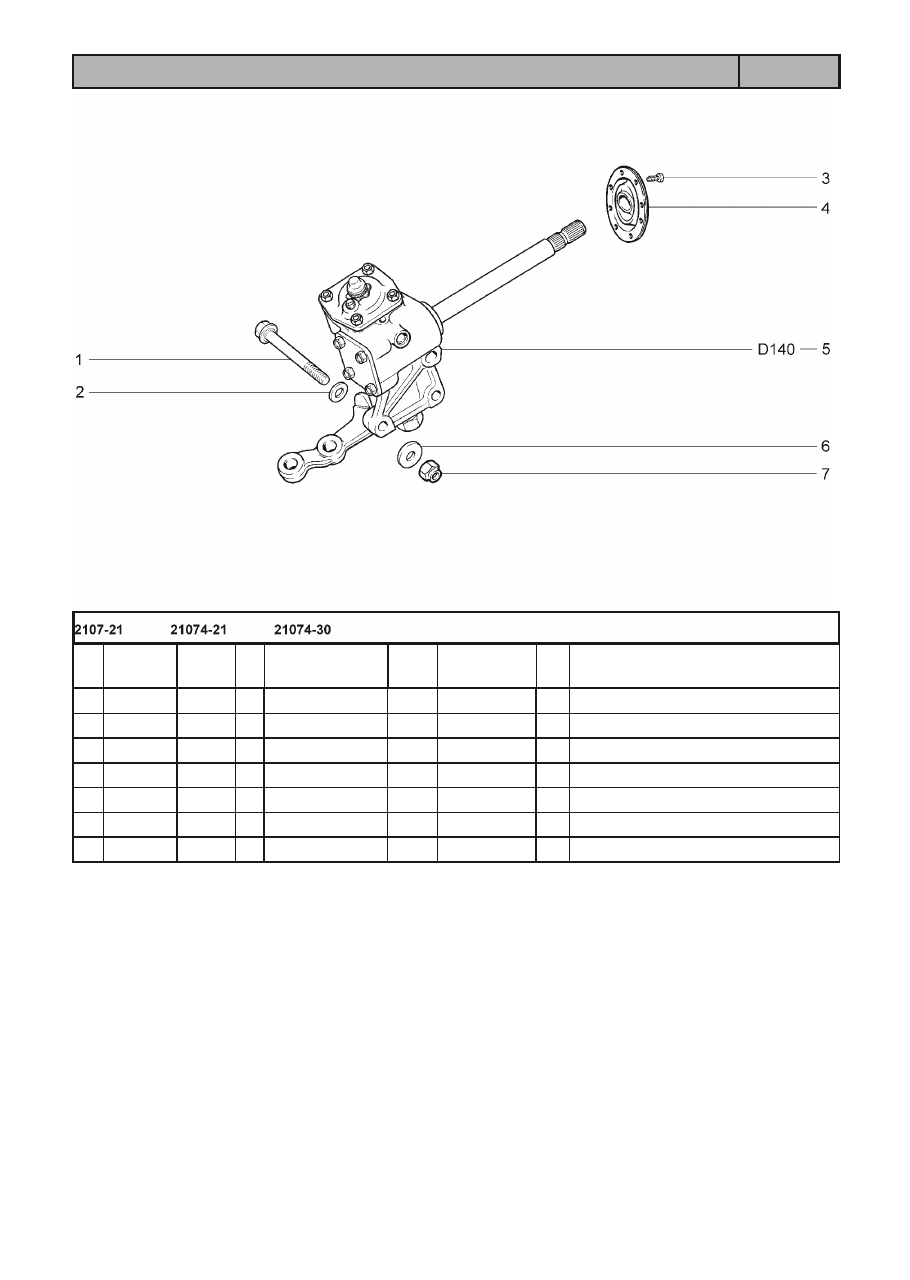

Колонка рулевая

D100

1

+

21010-3401155-00

3

Болт

2

+

00001-0026386-01

2

Шайба 10

3

+

00001-0076690-01

3

Винт 3,6х9,5 самонарезающий

4

+

21030-3401165-00

1

Уплотнитель

5

+

21050-3400010-00

1

Управление рулевое

6

+

00002-0376749-01

3

Шайба 10

7

+

00001-0025745-11

3

Гайка М10х1,25 самоконтрящаяся

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Механизм рулевой

D110

1

+

00002-0376749-01

2

Шайба 10

2

+

00001-0025745-11

2

Гайка М10х1,25 самоконтрящаяся

3

+

21010-3003080-00

1

Рычаг с кронштейном

4

+

21010-3001030-01

1

Рычаг кулака правый

4

+

21010-3001031-01

1

Рычаг кулака левый

5

+

21010-3003052-00

~

1

Тяга правая

5

+

21010-3003052-01

~

1

Тяга правая

5

+

21010-3003052-02

~

1

Тяга правая

6

+

00001-0060439-21

4

Болт М8х35

7

+

21010-3003134-00

2

Наконечник наружный

8

+

21010-3003079-00

4

Хомут крайней тяги

9

+

00001-0005166-70

4

Шайба 8 пружинная

10

+

00001-0061008-11

4

Гайка М8

11

+

21010-3003054-00

2

Тяга рулевой трапеции

12

+

21010-3003130-00

1

Наконечник правый внутренний

13

+

21010-3401155-00

2

Болт

14

+

00001-0007934-11

6

Гайка М14х1,5 прорезная

15

+

00001-0007346-01

6

Шплинт 3х30

16

+

21010-3003010-00

~

1

Тяга средняя

16

+

21010-3003010-01

~

1

Тяга средняя

16

+

21010-3003010-02

~

1

Тяга средняя

17

+

21010-3003074-00

6

Колпачок защитный

18

+

21010-3003068-00

6

Шайба опорная

19

+

21010-3003059-00

~

1

Тяга левая

19

+

21010-3003059-01

~

1

Тяга левая

19

+

21010-3003059-02

~

1

Тяга левая

20

+

21010-3003136-00

1

Наконечник левый внутренний

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Привод рулевой

D120

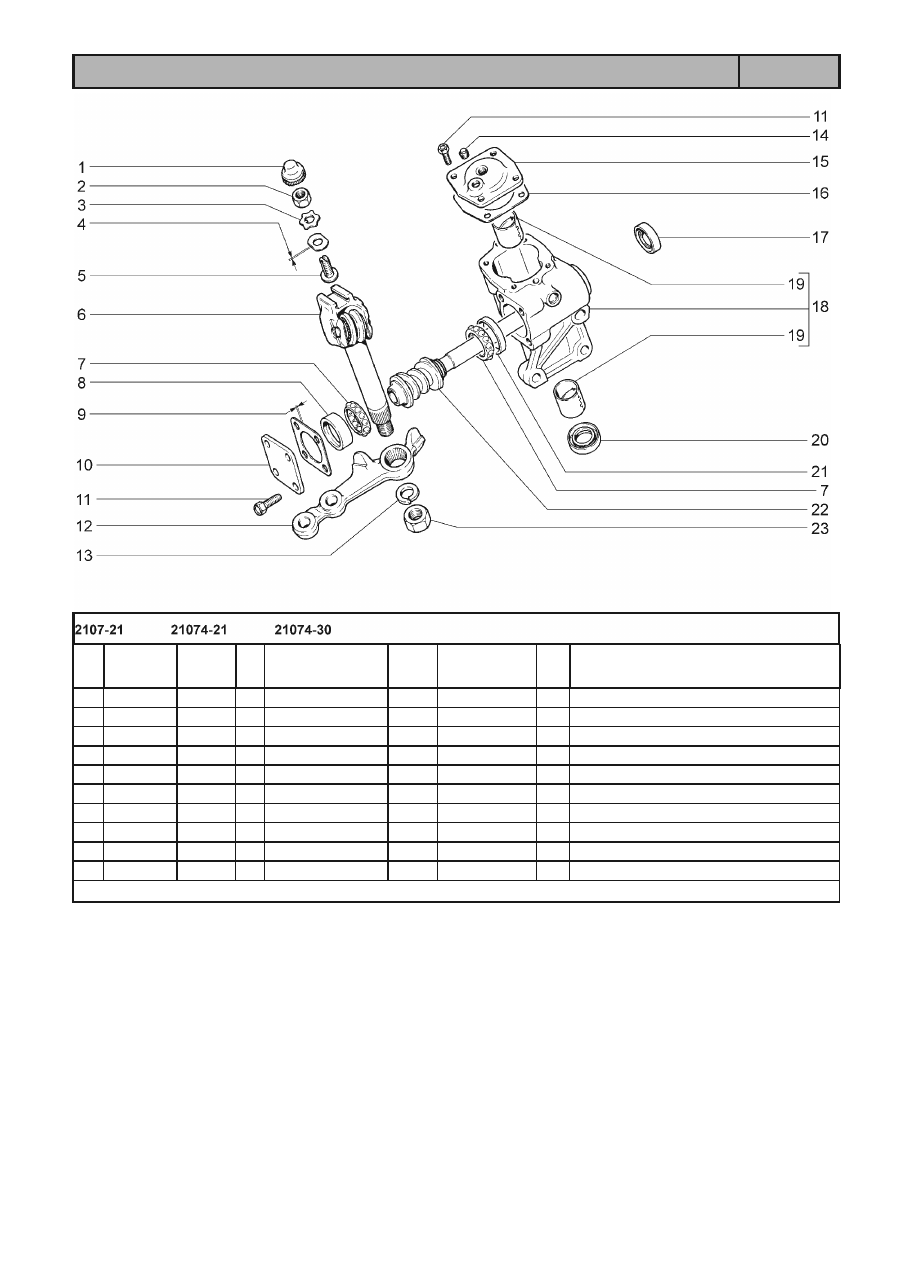

1

+

21213-3401061-00

1

Колпачок уплотнительный

2

+

00001-0007912-11

1

Гайка М12х1,5 низкая

3

+

21010-3401082-00

1

Шайба стопорная

4

+

21010-3401141-01

~

1

Пластина регулировочного винта 1,950

4

+

21010-3401142-01

~

1

Пластина регулировочного винта 2,000

4

+

21010-3401143-01

~

1

Пластина регулировочного винта 2,050

4

+

21010-3401146-01

~

1

Пластина регулировочного винта 2,200

4

+

21010-3401190-01

~

1

Пластина регулировочного винта 1,975

5

+

21010-3401063-00

1

Винт регулировочный вала сошки

6

+

21050-3401060-00

1

Вал сошки

7

+

21010-3401129-00

~

2

Сепаратор с шариками

7

+

21010-3401129-01

~

2

Сепаратор с шариками

7

+

21010-3401129-02

~

2

Сепаратор с шариками

8

+

21010-3401123-00

~

1

Кольцо нижнего подшипника

8

+

21010-3401123-01

~

1

Кольцо нижнего подшипника

8

+

21010-3401123-02

~

1

Кольцо нижнего подшипника

9

+

21010-3401055-00

~ (*)

4

Прокладка регулировочная 0,10

9

+

21010-3401056-00

~ (*)

4

Прокладка регулировочная 0,15

9

+

21010-3401058-00

~ (*)

4

Прокладка регулировочная 0,30

9

+

21010-3401059-00

~ (*)

4

Прокладка регулировочная 0,50

10

+

21010-3401057-00

1

Крышка картера нижняя

11

+

21010-3401018-00

8

Винт

12

+

21010-3401090-00

1

Сошка рулевого управления

13

+

00001-0005174-70

1

Шайба 20 пружинная

14

+

00001-0043241-11

1

Пробка 12х1,5 коническая

15

+

21010-3401047-00

1

Крышка картера верхняя

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

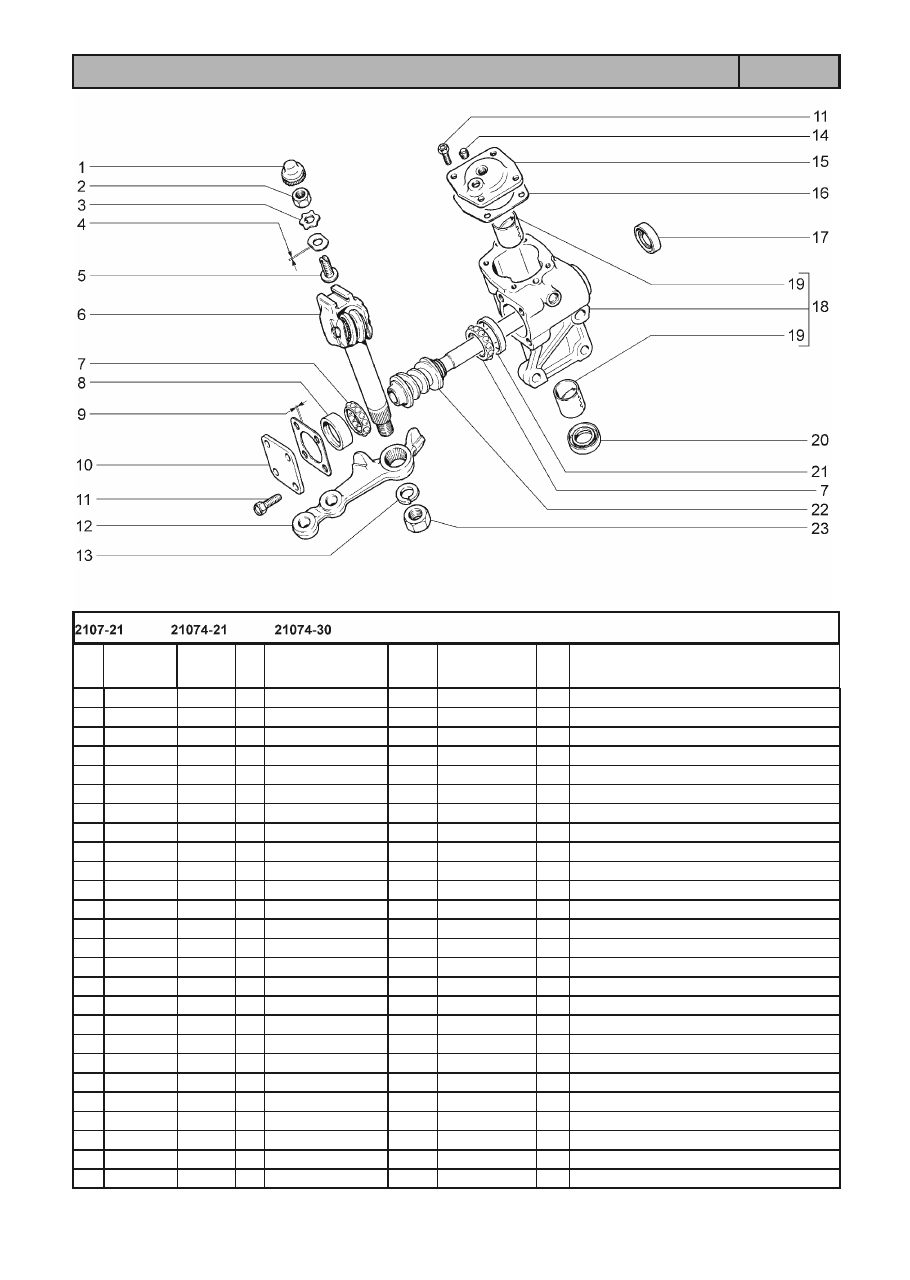

Редуктор рулевого механизма

D140

16

+

21010-3401054-03

1

Прокладка верхней крышки

17

+

21010-3401026-00

1

Сальник червяка

18

+

21010-3401010-00

1

Картер рулевого механизма

19

+

21010-3401076-01

2

Втулка вала сошки

20

+

21010-3401023-00

1

Сальник вала сошки

21

+

21010-3401122-00

~

1

Кольцо верхнего подшипника

21

+

21010-3401122-01

~

1

Кольцо верхнего подшипника

21

+

21010-3401122-02

~

1

Кольцо верхнего подшипника

22

+

21010-3401035-20

1

Червяк рулевого механизма

23

+

00001-0021643-11

1

Гайка М20х1,5

(*) Наибольшее количество

Редуктор рулевого механизма

D140

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

1

+

00001-0007346-01

1

Шплинт 3х30

2

+

21010-3003106-00

1

Шайба верхняя

3

+

21010-3003095-00

2

Кольцо уплотнительное

4

+

21010-3003094-00

~

2

Втулка оси рычага

4

+

21010-3003094-01

~

2

Втулка оси рычага

5

+

21010-3414084-00

1

Рычаг маятниковый

6

+

00001-0007922-11

1

Гайка М12х1,5 прорезная

7

+

00001-0026469-01

1

Шайба 12

8

+

21010-3003092-00

1

Кронштейн рычага

9

+

21010-3003096-00

1

Ось маятникового рычага

10

+

21010-3003105-00

1

Шайба нижняя

11

+

00001-0025748-11

1

Гайка М14х1,5

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

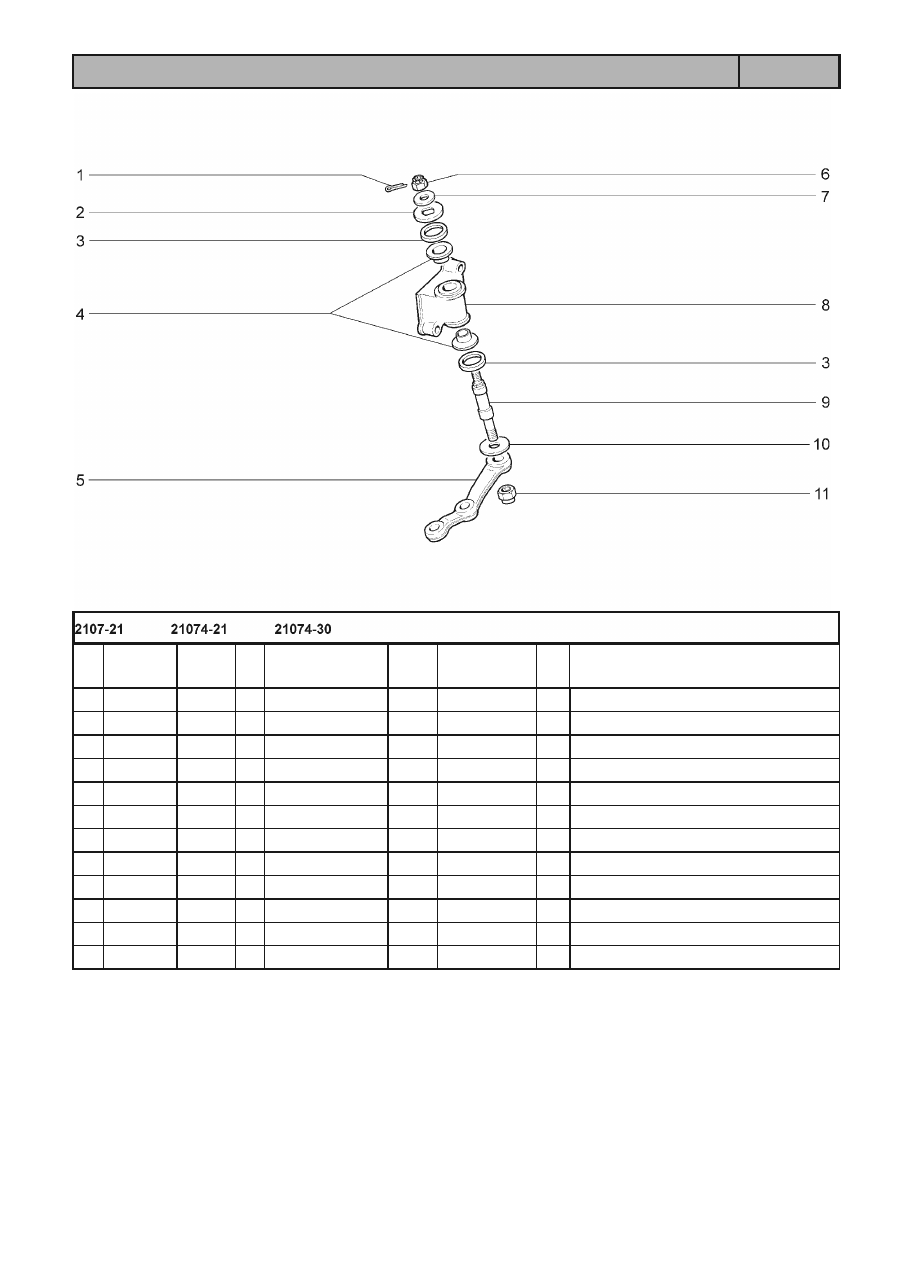

Рычаг маятниковый с кронштейном

D150

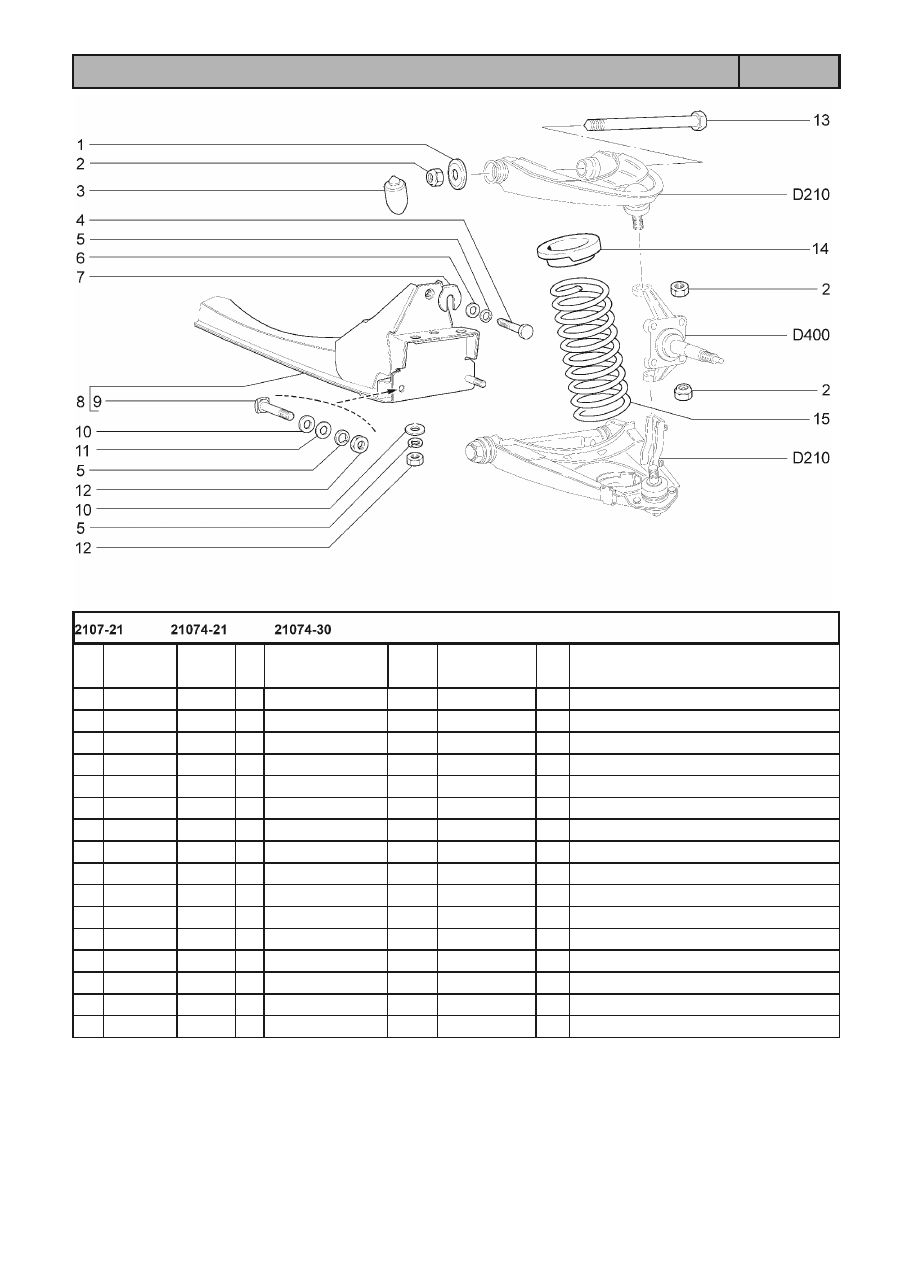

1

+

21010-2904196-00

4

Шайба упорная

2

+

00001-0025748-11

6

Гайка М14х1,5 самоконтрящаяся

3

+

21010-2904230-00

2

Буфер

4

+

00001-0061429-21

2

Болт М12х1,25х80 с заостренным концом

5

+

00001-0005170-70

10

Шайба 12 пружинная

6

+

00001-0026469-01

2

Шайба 12

7

+

21010-2904222-00

(*)

Пластина регулировочная

8

+

21010-2904200-00

1

Поперечина передней подвески

9

+

21010-2904210-00

4

Болт

10

+

21010-2904228-00

(*)

Шайба 3,0

11

+

21010-2904225-00

(*)

Шайба 0,5

12

+

00001-0061015-11

8

Гайка М12х1,25

13

+

21010-2904112-00

2

Ось верхнего рычага

14

+

21010-2904195-10

2

Прокладка изолирующая

15

+

21010-2902712-00

~

2

Пружина передней подвески

15

+

21010-2902712-01

~

2

Пружина передней подвески

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Подвеска передняя

D200

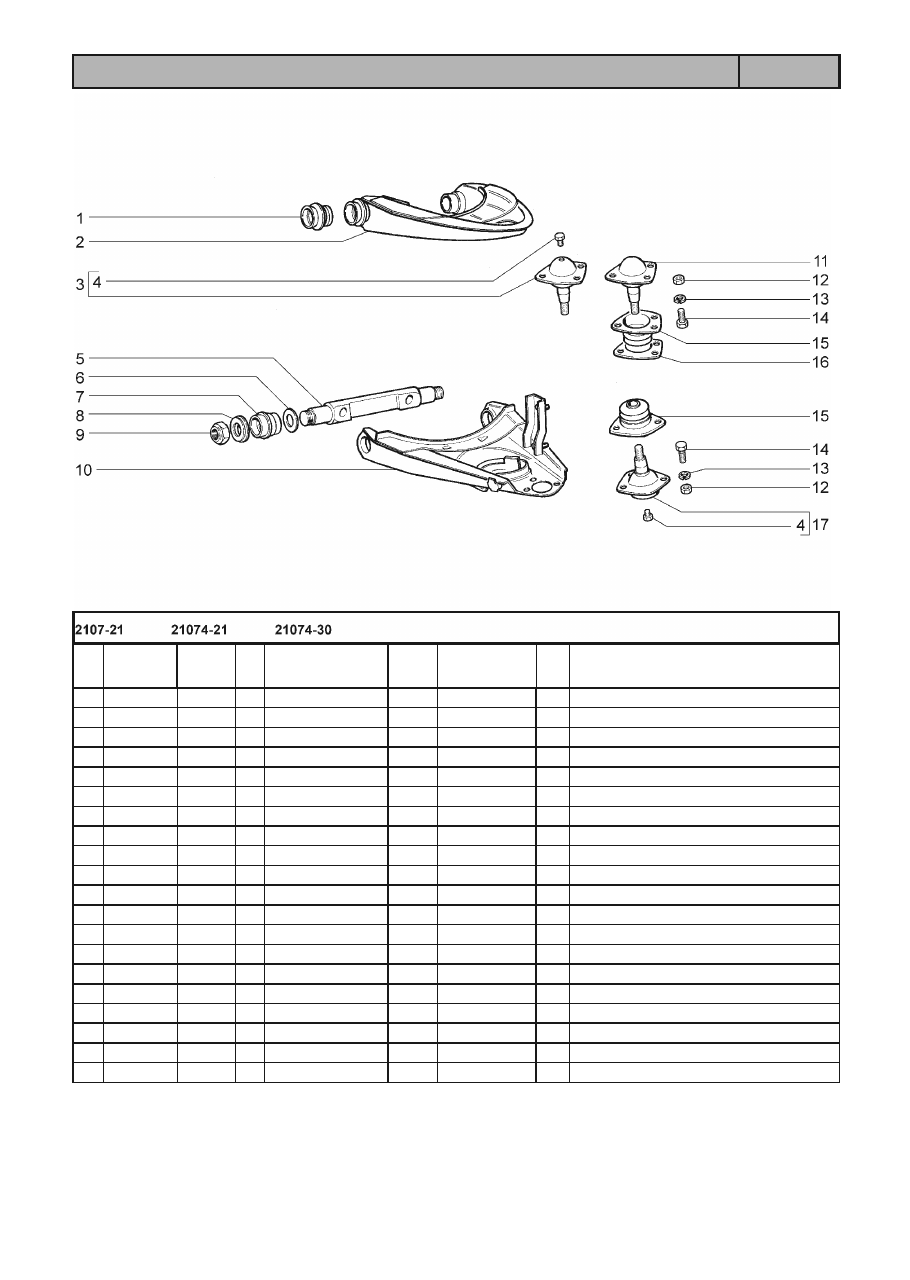

1

+

21010-2904180-00

4

Шарнир верхнего рычага

2

+

21010-2904100-00

1

Рычаг верхний правый

2

+

21010-2904101-00

1

Рычаг верхний левый

3

+

21010-2904185-00

~

2

Палец шаровой верхний

4

+

21010-2904069-00

4

Пробка

5

+

21010-2904032-00

2

Ось нижнего рычага

6

+

21010-2904035-00

4

Шайба упорная

7

+

21010-2904040-00

4

Шарнир нижнего рычага

8

+

21010-2904045-00

4

Шайба упорная

9

+

00001-0025748-11

4

Гайка М14х1,5 самоконтрящаяся

10

+

21010-2904020-01

1

Рычаг правый

10

+

21010-2904021-01

1

Рычаг левый

11

+

21010-2904185-03

~

2

Палец шаровой верхний

11

+

21010-2904185-04

~

2

Палец шаровой верхний

12

+

00001-0061008-21

12

Гайка М8

13

+

00001-0005166-70

12

Шайба 8 пружинная

14

+

00001-0060436-30

12

Болт М8х25

15

+

21010-2904070-00

4

Чехол шарового пальца

16

+

21010-2904078-00

2

Пластина прижимная

17

+

21010-2904063-00

2

Палец шаровой нижний с чехлом

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Рычаги передней подвески

D210

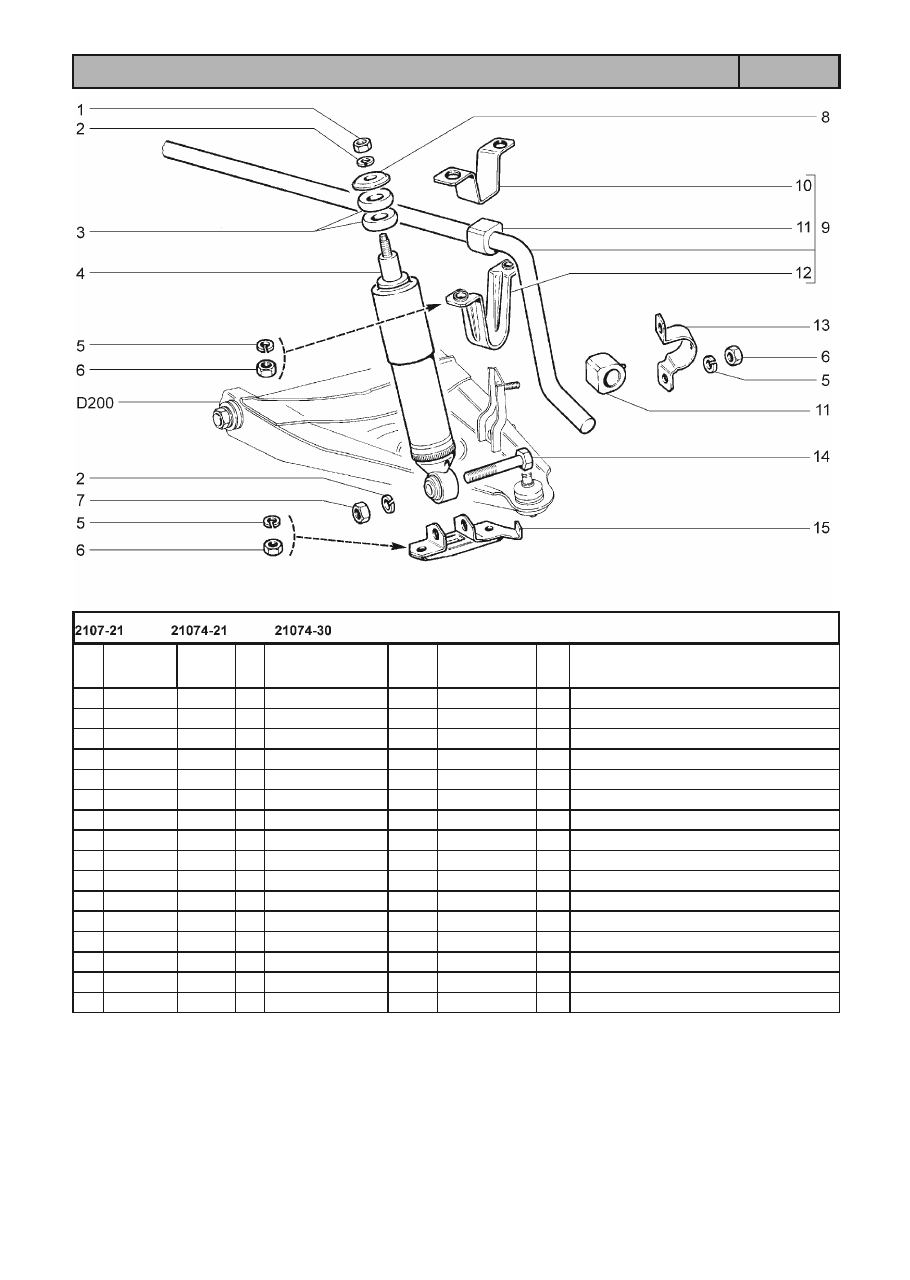

1

+

00001-0021647-11

2

Гайка М10х1,25

2

+

00001-0005168-70

4

Шайба 10 пружинная

3

+

21010-2905450-00

4

Подушка амортизатора

4

+

21010-2905004-03

2

Амортизатор передней подвески

5

+

00001-0005166-70

12

Шайба 8 пружинная

6

+

00001-0061008-11

12

Гайка М8

7

+

00001-0021647-21

2

Гайка М10х1,25

8

+

21010-2905455-01

2

Шайба

9

+

21010-2906010-00

1

Стабилизатор поперечной устойчивости

10

+

21010-2906043-00

2

Кронштейн внутренний

11

+

21010-2906040-00

4

Подушка штанги стабилизатора

12

+

21010-2906042-00

2

Кронштейн наружный

13

+

21010-2906048-00

1

Обойма подушки правая

13

+

21010-2906049-00

1

Обойма подушки левая

14

+

00001-0013438-30

2

Болт М10х1,25х50

15

+

21010-2904170-00

2

Кронштейн амортизатора

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Амортизаторы и стабилизатор поперечной устойчивости

D220

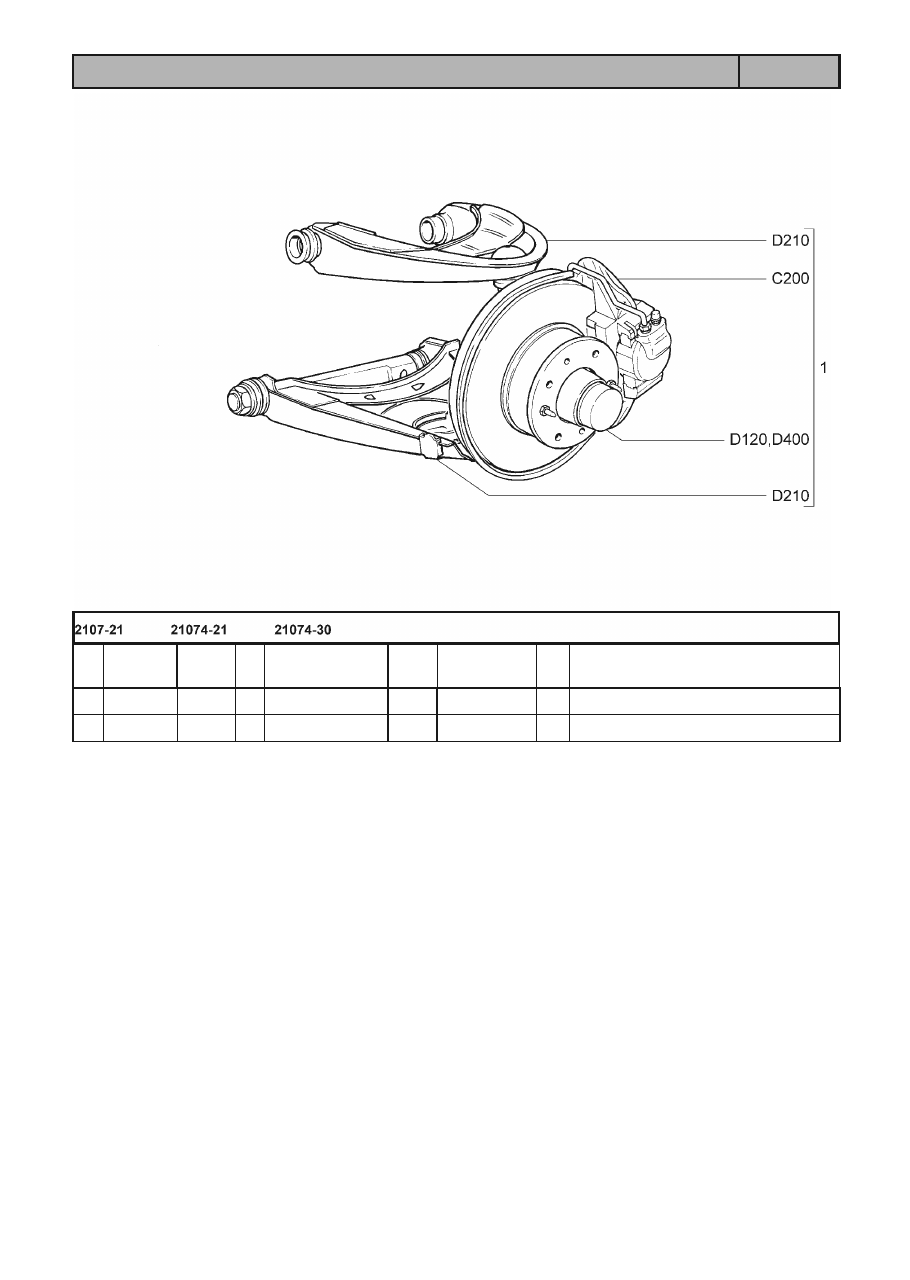

1

+

21010-2901020-01

1

Рычаги правые в сборе

1

+

21010-2901021-01

1

Рычаги левые в сборе

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Рычаги передней подвески в сборе

D230

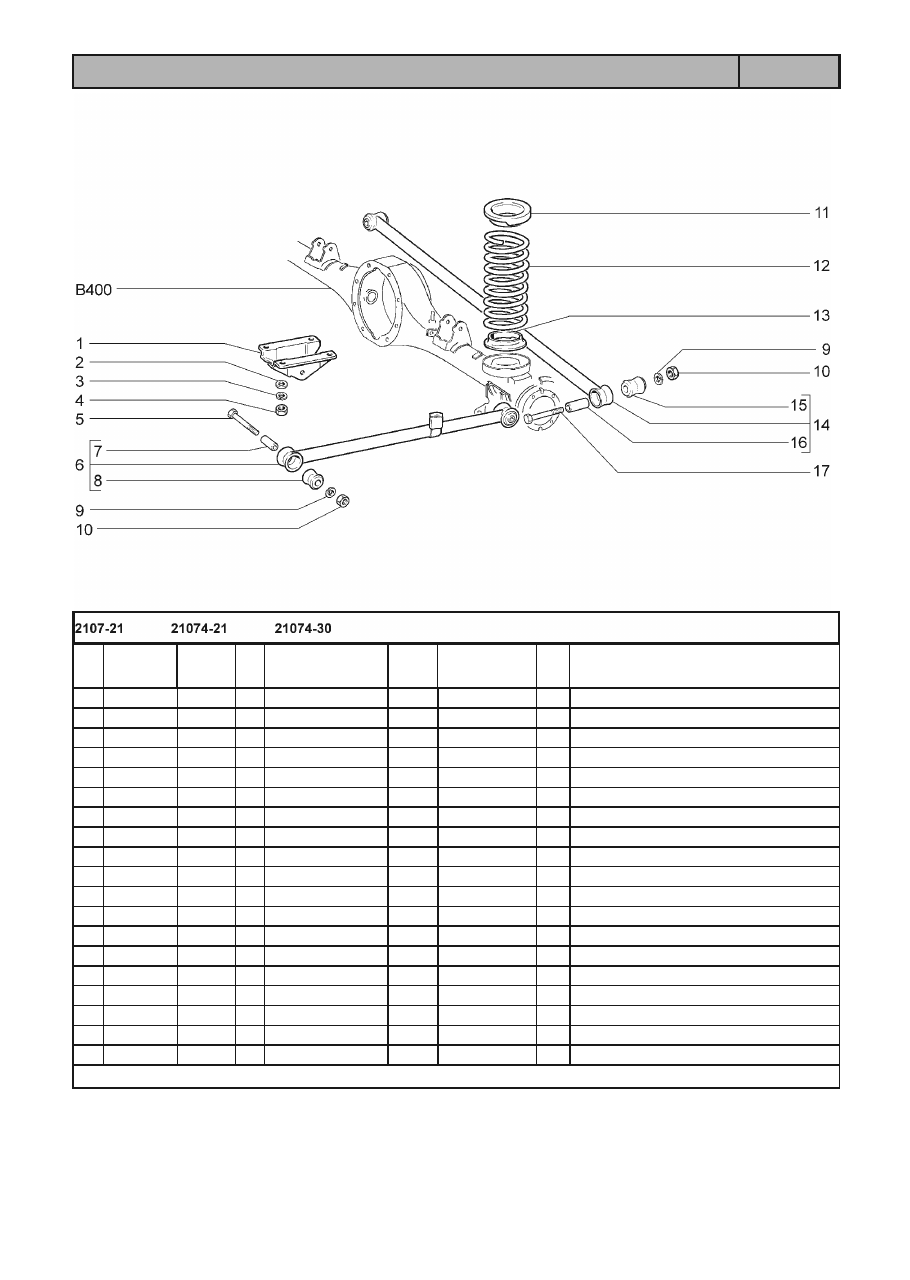

1

+

21010-2919088-00

2

Кронштейн продольной штанги

2

+

00001-0026297-01

8

Шайба 10

3

+

00001-0005168-70

8

Шайба 10 пружинная

4

+

00001-0021647-11

8

Гайка М10х1,25

5

+

00001-0055414-21

4

Болт М12х1,25х80

6

+

21070-2919010-00

1

Штанга продольная нижняя левая

6

+

21070-2919012-00

1

Штанга продольная нижняя правая

7

+

21010-2919030-10

4

Втулка распорная

8

+

21010-2919042-10

4

Втулка продольной штанги

9

+

00001-0005170-70

6

Шайба 12 пружинная

10

+

00001-0061015-11

6

Гайка М12х1,25

11

+

21010-2912652-10

2

Прокладка верхняя

12

+

21010-2912712-00

~

2

Пружина задней подвески

12

+

21010-2912712-01

~

2

Пружина задней подвески

13

+

21010-2912650-00

2

Прокладка нижняя

14

+

21070-2919110-00

1

Штанга поперечная

15

+

21010-2919108-10

2

Втулка

16

+

21010-2919105-10

2

Втулка распорная

17

+

00001-0055412-21

2

Болт М12х1,25х70

21010-2912712-00х2 ~ 21010-2912712-01x2

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Подвеска задняя

D300

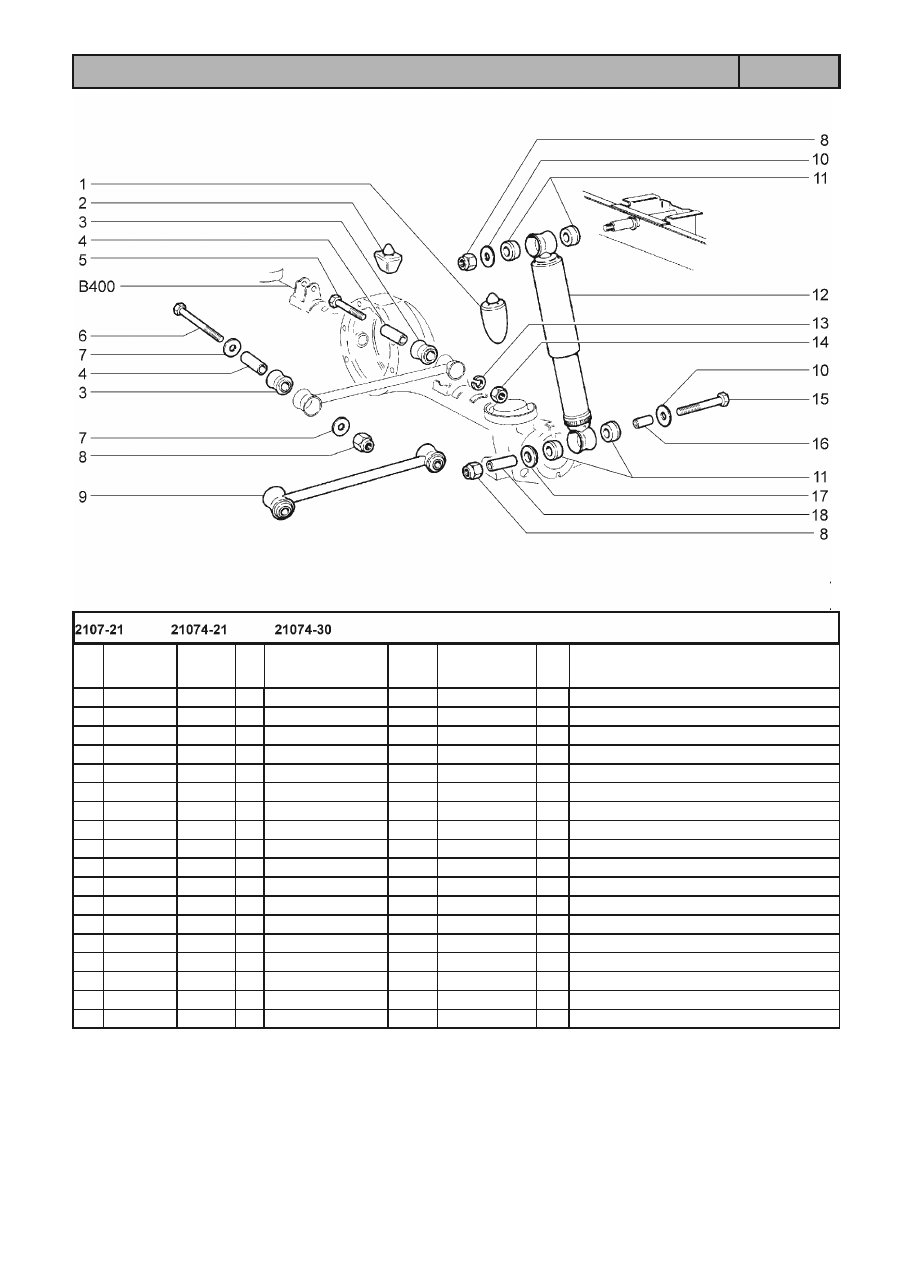

1

+

21010-2912622-00

2

Буфер

2

+

21010-2912624-01

1

Буфер дополнительный

3

+

21010-2919108-10

4

Втулка

4

+

21010-2919105-10

4

Втулка распорная

5

+

00001-0055412-21

2

Болт М12х1,25х70

6

+

00001-0055421-21

2

Болт М12х1,25х150

7

+

00002-0491283-10

4

Шайба 12

8

+

00001-0061050-11

6

Гайка М12х1,25 самоконтрящаяся

9

+

21010-2919013-01

2

Штанга продольная

10

+

21010-2915544-01

4

Шайба

11

+

21010-2906231-00

8

Подушка амортизатора

12

+

21010-2915006-03

2

Амортизатор задней подвески

13

+

00001-0005170-70

2

Шайба 12 пружинная

14

+

00001-0061015-11

2

Гайка М12х1,25

15

+

00001-0055420-21

2

Болт М12х1,25х140

16

+

21010-2915546-00

2

Втулка распорная

17

+

21010-2915547-10

2

Шайба дистанционная

18

+

21010-2915550-00

2

Втулка дистанционная

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Подвеска задняя

D301

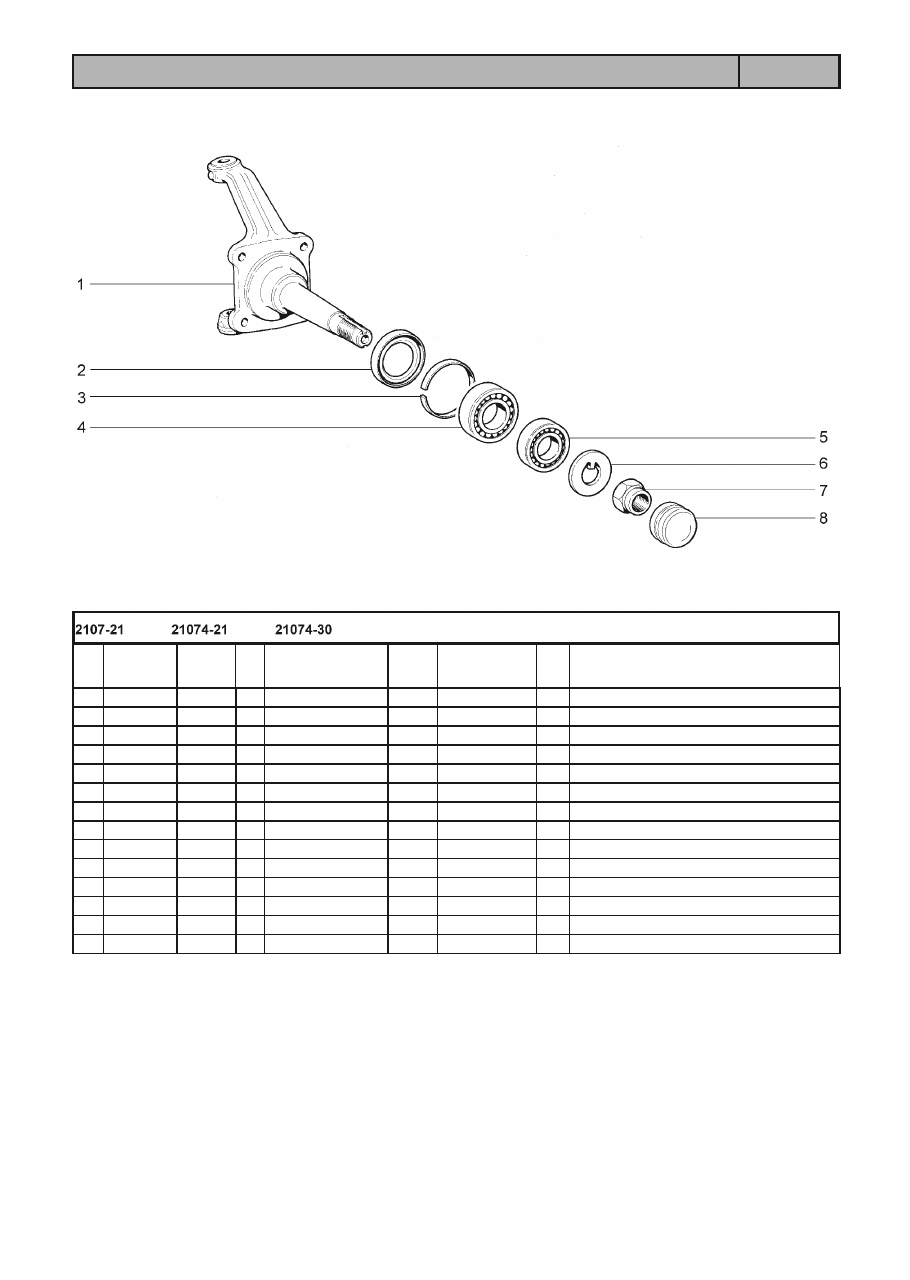

1

+

21010-3001014-00

1

Кулак поворотный правый

1

+

21010-3001015-00

1

Кулак поворотный левый

2

+

21010-3103038-00

2

Сальник 40х57,15х10

3

+

21010-3103034-00

2

Кольцо дистанционное

4

+

21010-3103020-00

~

2

Подшипник внутренний

4

+

21010-3103020-01

~

2

Подшипник внутренний

4

+

21010-3103020-02

~

2

Подшипник внутренний

5

+

21010-3103025-00

~

2

Подшипник наружный

5

+

21010-3103025-01

~

2

Подшипник наружный

5

+

21010-3103025-02

~

2

Подшипник наружный

6

+

21010-3103079-00

2

Шайба наружного подшипника

7

+

00001-0040441-71

1

Гайка М18х1,5 самоконтрящаяся

7

+

00001-0040448-71

1

Гайка М18х1,5лев. самоконтрящаяся

8

+

21010-3101065-00

2

Колпак ступицы

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Кулаки поворотные

D400

1

+

21030-3101015-06

5

Колесо

2

+

21080-3101308-00

~ (*)

10

Груз балансировочный 5г

3

+

21080-3101301-00

~ (*)

10

Груз балансировочный 10г

4

+

21080-3101302-00

~ (*)

10

Груз балансировочный 20г

4

+

21080-3101303-00

~ (*)

10

Груз балансировочный 30г

4

+

21080-3101304-00

~ (*)

10

Груз балансировочный 40г

4

+

21080-3101306-00

~ (*)

10

Груз балансировочный 50г

4

+

21080-3101307-00

~ (*)

10

Груз балансировочный 60г

4

+

21080-3101309-00

~ (*)

10

Груз балансировочный 15г

4

+

21080-3101310-00

~ (*)

10

Груз балансировочный 25г

4

+

21080-3101311-00

~ (*)

10

Груз балансировочный 35г

4

+

21080-3101312-00

~ (*)

10

Груз балансировочный 45г

4

+

21080-3101313-00

~ (*)

10

Груз балансировочный 55г

5

+

21070-3101012-01

4

Колпачок

6

+

21120-3101040-10

16

Болт

(*)  Наибольшее количество

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Колеса

D410
