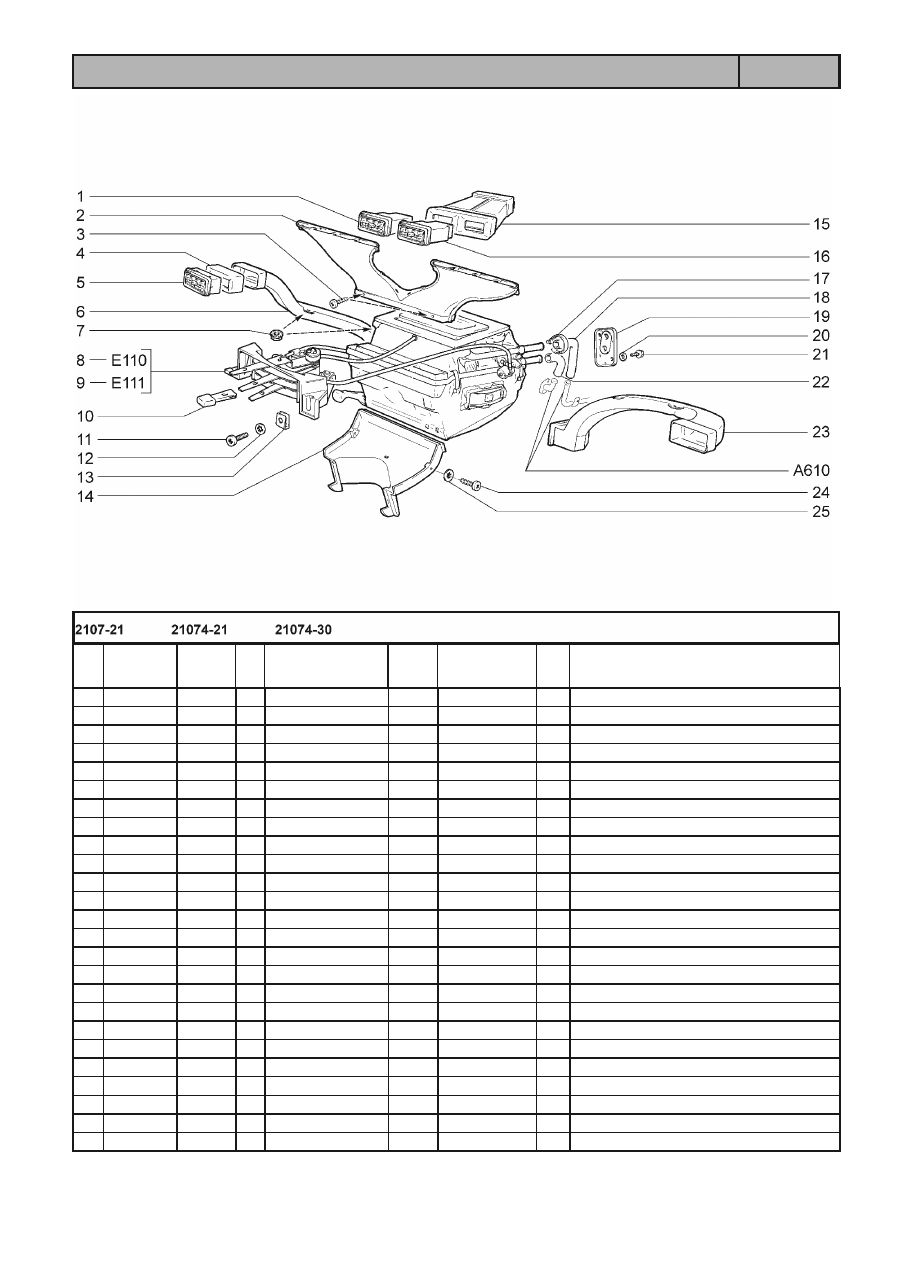

LADA 2107. Каталог деталей и сборочных единиц - часть 7

1

+

21070-8104041-00

1

Сопло левое

2

+

21050-8102120-00

1

Воздухопровод обогрева стекла

3

+

00001-0076691-01

2

Винт 3,6x12,7 самонарезающий

4

+

21050-8108054-00

2

Уплотнитель

5

+

21050-8108060-00

2

Сопло

6

+

21070-8108033-00

1

Воздухопровод левый

7

+

00001-0038321-01

6

Гайка М6 с зубчатым буртиком

8

+

21070-8101010-01

~

1

Отопитель с управлением в сборе

9

+

21070-8101010-02

~

1

Отопитель с управлением в сборе

10

+

21050-8109044-00

3

Рукоятка

11

+

21030-8109142-00

2

Винт

12

+

00001-0026055-70

2

Шайба 8 стопорная

13

+

21010-8109143-00

2

Гайка пружинная

14

+

21070-8101340-00

1

Воздухопровод внутренней вентиляции

15

+

21070-8104010-00

1

Труба воздухопритока

16

+

21070-8104040-00

1

Сопло правое

17

+

21050-8101242-00

4

Хомут

18

+

21073-8101204-10

1

Шланг отводящий

19

+

21010-8101210-00

1

Уплотнитель труб

20

+

00001-0026381-01

2

Шайба 5

21

+

00001-0051861-01

2

Винт 4,9x12 самонарезающий

22

+

21010-8101200-00

1

Шланг подводящий

23

+

21070-8108032-00

1

Воздухопровод правый

24

+

00001-0076691-07

2

Винт 3,6x12,7 самонарезающий

25

+

00001-0025980-73

2

Шайба 4 стопорная

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Система вентиляции и отопления

Е100

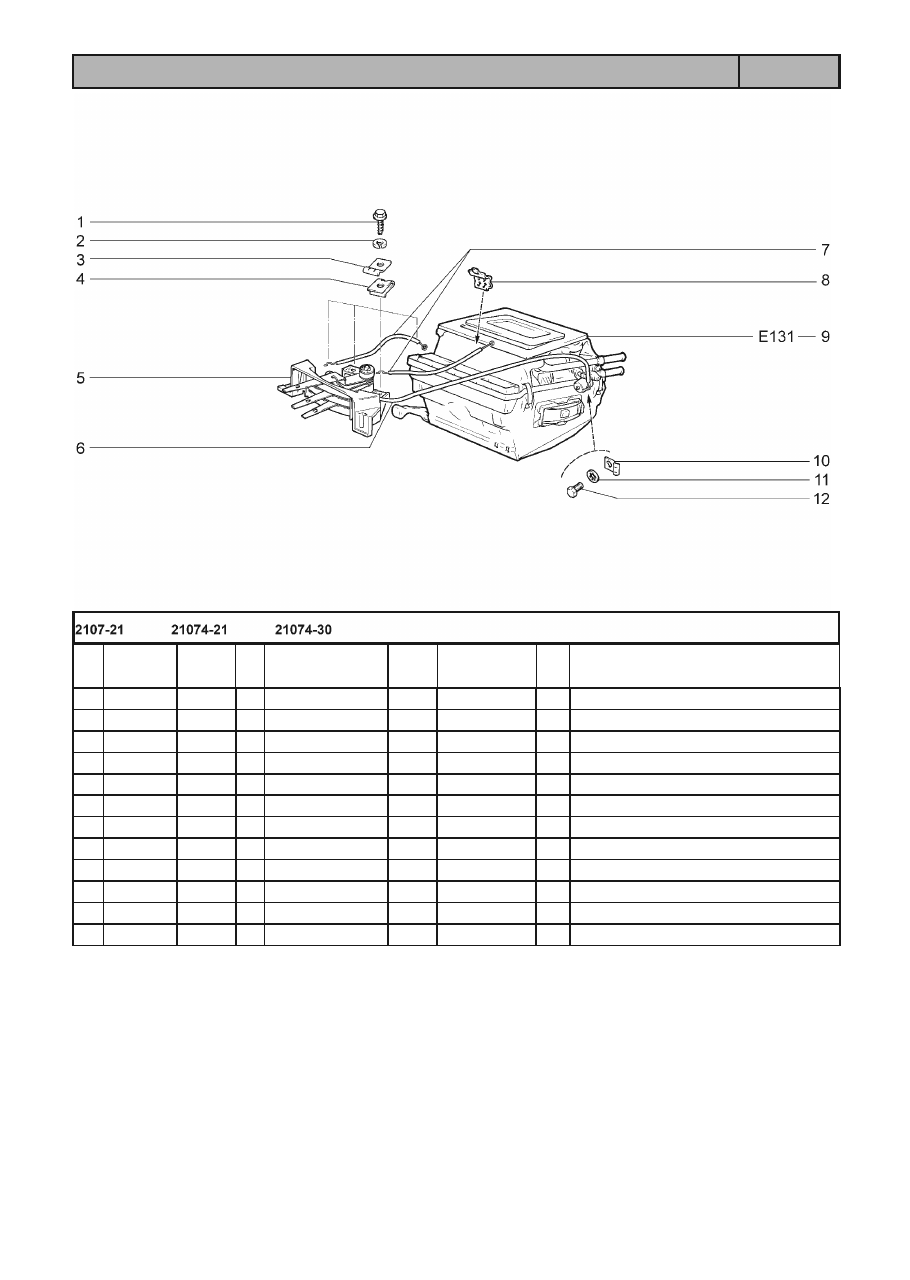

1

+

00001-0051861-01

5

Винт 4,9x12 самонарезающий

2

+

00001-0011954-70

5

Шайба 5 пружинная

3

+

21010-8109135-00

5

Скоба

4

+

21010-8109137-00

5

Гайка пружинная

5

+

21050-8109121-00

2

Тяга управления заслонкой 302

6

+

21070-8109020-00

1

Рычаги с кронштейном

7

+

21030-8109120-00

1

Тяга управления краном 450

8

+

21050-8101012-01

1

Отопитель

9

+

21010-8109140-00

1

Скоба

10

+

00001-0026051-71

1

Шайба 4 стопорная

11

+

00001-0004445-11

1

Болт М4х10

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

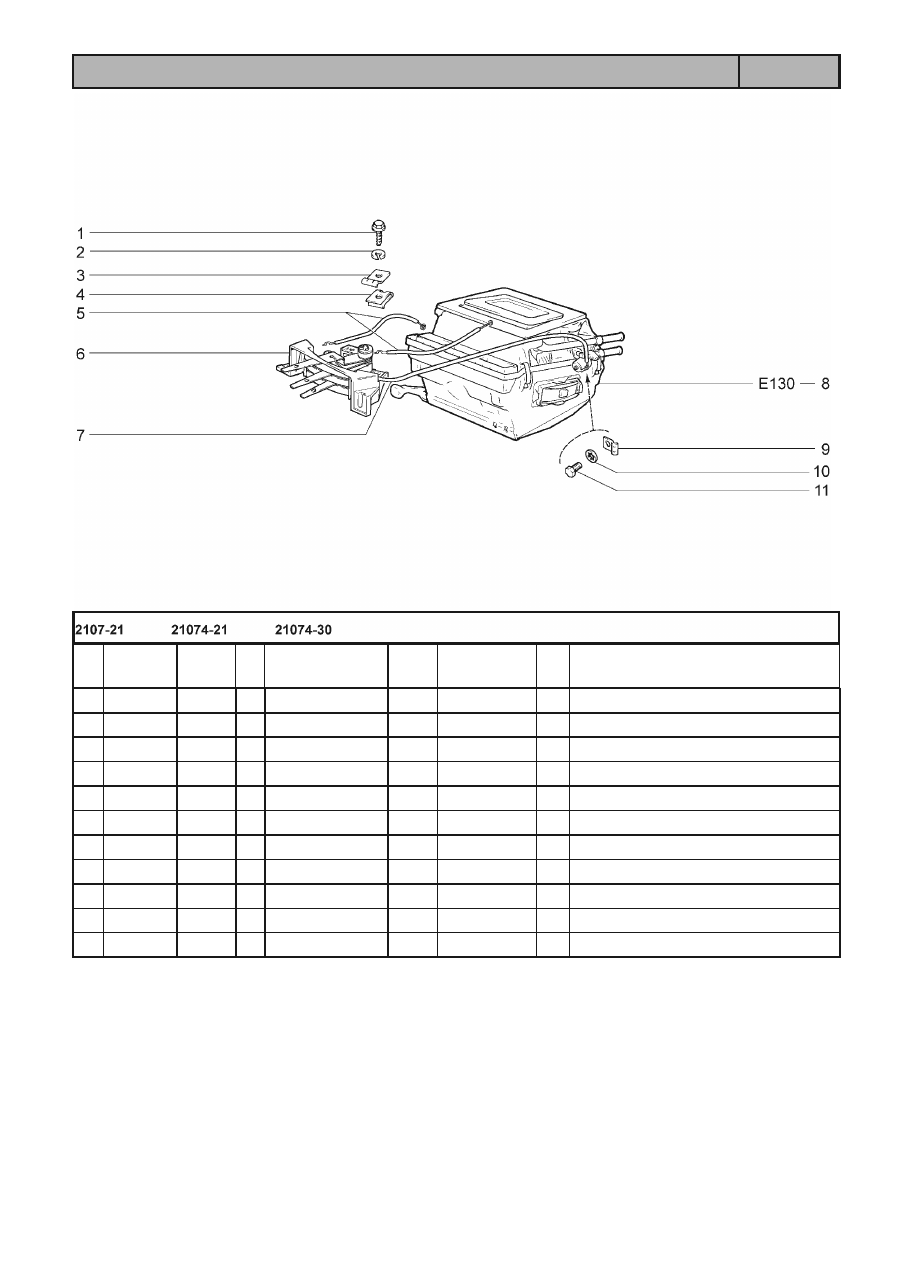

Отопитель с управлением

Е110

1

+

00001-0051861-01

4

Винт 4,9x12 самонарезающий

2

+

00001-0011954-70

4

Шайба 5 пружинная

3

+

21010-8109135-00

4

Скоба

4

+

21010-8109137-00

4

Гайка пружинная

5

+

21070-8109020-00

1

Рычаги с кронштейном

6

+

21030-8109120-00

1

Тяга управления краном 450

7

+

21050-8109121-00

2

Тяга управления заслонкой 302

8

+

21080-8109135-00

1

Скоба

9

+

21050-8101012-02

1

Отопитель

10

+

21010-8109140-00

1

Скоба

11

+

00001-0026051-71

1

Шайба 4 стопорная

12

+

00001-0004445-11

1

Болт М4х10

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Отопитель с управлением

Е111

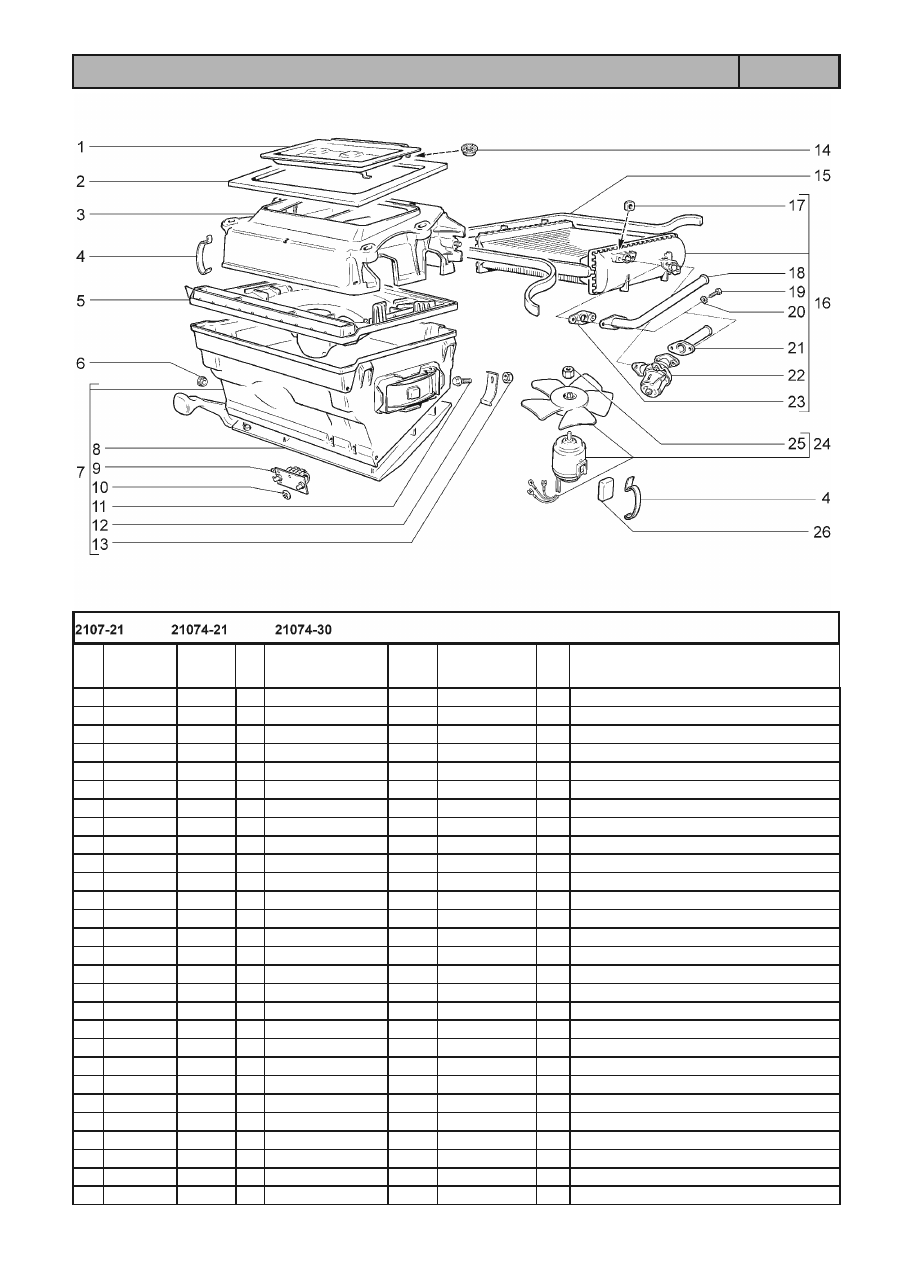

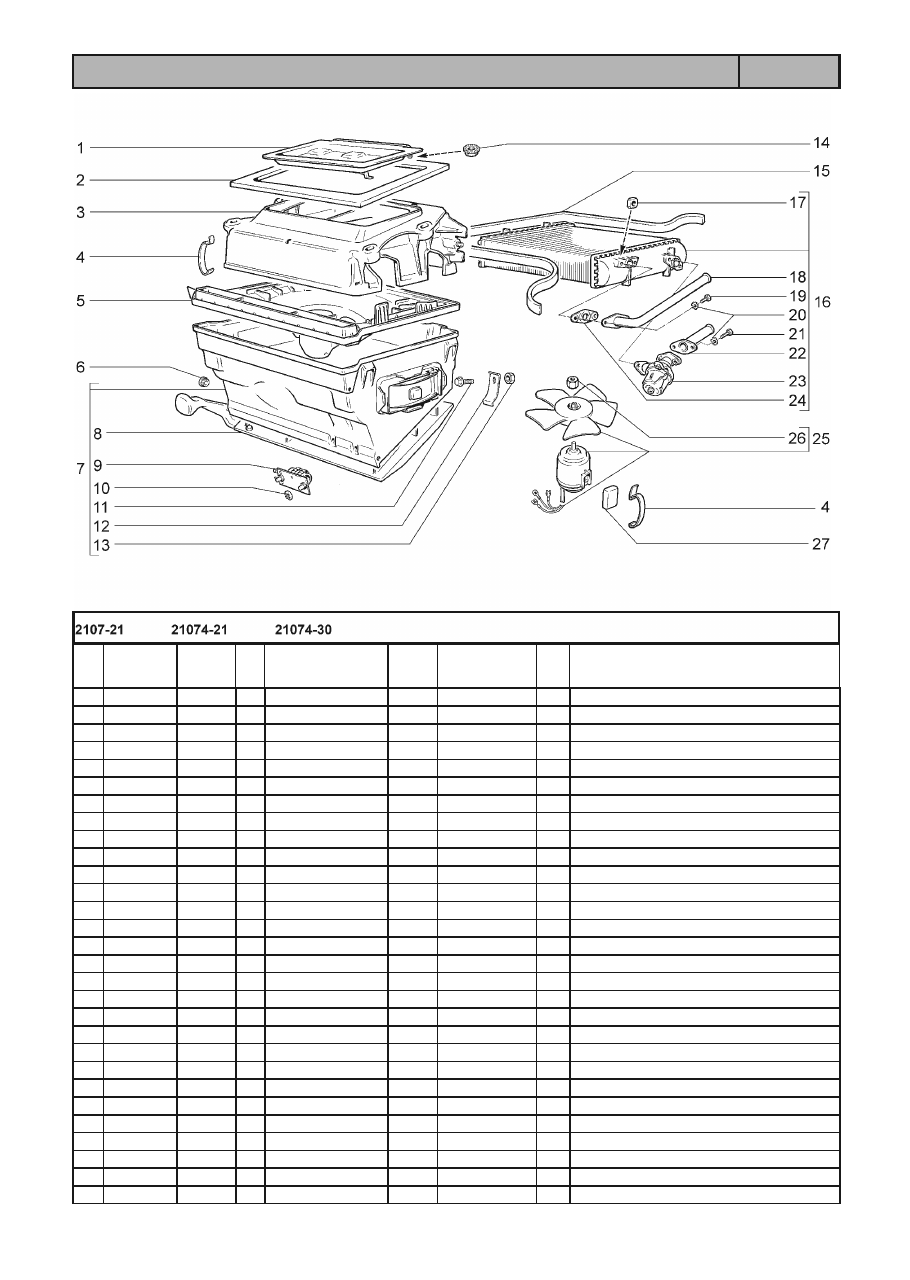

1

+

21050-8101180-00

1

Крышка воздухопритока

2

+

21061-8101195-00

1

Уплотнитель отопителя

3

+

21050-8101020-00

1

Кожух радиатора

4

+

21010-8101110-00

6

Скоба

5

+

21050-8101138-00

1

Кожух направляющий

6

+

21010-3724317-00

1

Уплотнитель проводов

7

+

21050-8101090-01

1

Кожух вентилятора

8

+

21050-8101098-01

1

Крышка воздухораспределительная

9

+

21050-8101081-00

~

1

Резистор добавочный

9

+

21050-8101081-04

~

1

Резистор добавочный

10

+

00001-0041950-76

2

Шайба 4 пружинная

11

+

00001-0038364-21

2

Болт М6х16 с зубчатым буртиком

12

+

21010-8101105-00

2

Пружина прижимная

13

+

00001-0007259-11

2

Гайка М6 низкая

14

+

00001-0038318-01

2

Гайка М5 с зубчатым буртиком

15

+

21061-8101074-00

1

Прокладка радиатора

16

+

21050-8101050-10

1

Радиатор отопителя

17

+

00001-0040893-01

4

Гайка М6 квадратная

18

+

21010-8101320-00

1

Труба выпускная радиатора

19

+

00001-0009022-21

6

Болт М6х16

20

+

00001-0006154-70

6

Шайба 6 стопорная

21

+

21010-8101328-00

1

Труба впускная радиатора

22

+

21010-8101150-00

1

Кран управления отопителем

23

+

21010-8101332-10

3

Прокладка

24

+

21010-8101078-01

~

1

Электродвигатель с вентилятором

24

+

21050-8101078-00

~

1

Электродвигатель с вентилятором

25

+

21010-8101134-00

1

Гайка

26

+

21010-8101136-00

2

Подушка электродвигателя

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Отопитель

Е130

1

+

21050-8101180-00

1

Крышка воздухопритока

2

+

21061-8101195-00

1

Уплотнитель отопителя

3

+

21050-8101020-10

1

Кожух радиатора

4

+

21010-8101110-00

6

Скоба

5

+

21050-8101138-00

1

Кожух направляющий

6

+

21010-3724317-00

1

Уплотнитель проводов

7

+

21050-8101090-01

1

Кожух вентилятора

8

+

21050-8101098-01

1

Крышка воздухораспределительная

9

+

21050-8101081-00

~

1

Резистор добавочный

9

+

21050-8101081-04

~

1

Резистор добавочный

10

+

00001-0041950-76

2

Шайба 4 пружинная

11

+

00001-0038364-21

2

Болт М6х16 с зубчатым буртиком

12

+

21010-8101105-00

2

Пружина прижимная

13

+

00001-0007259-11

2

Гайка М6 низкая

14

+

00001-0038318-01

2

Гайка М5 с зубчатым буртиком

15

21050-8101074-00

1

Прокладка радиатора

16

+

21050-8101050-00

1

Радиатор отопителя

17

+

00001-0040893-01

4

Гайка М6 квадратная

18

+

21010-8101320-00

1

Труба выпускная радиатора

19

+

00001-0009020-21

2

Болт М6х12

20

+

00001-0006154-70

6

Шайба 6 стопорная

21

+

00001-0009022-21

4

Болт М6х16

22

+

21010-8101328-00

1

Труба впускная радиатора

23

+

21010-8101150-00

1

Кран управления отопителем

24

+

21010-8101332-10

3

Прокладка

25

+

21010-8101078-01

~

1

Электродвигатель с вентилятором

25

+

21050-8101078-00

~

1

Электродвигатель с вентилятором

26

+

21010-8101134-00

1

Гайка

27

+

21010-8101136-00

2

Подушка электродвигателя

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Отопитель

Е131

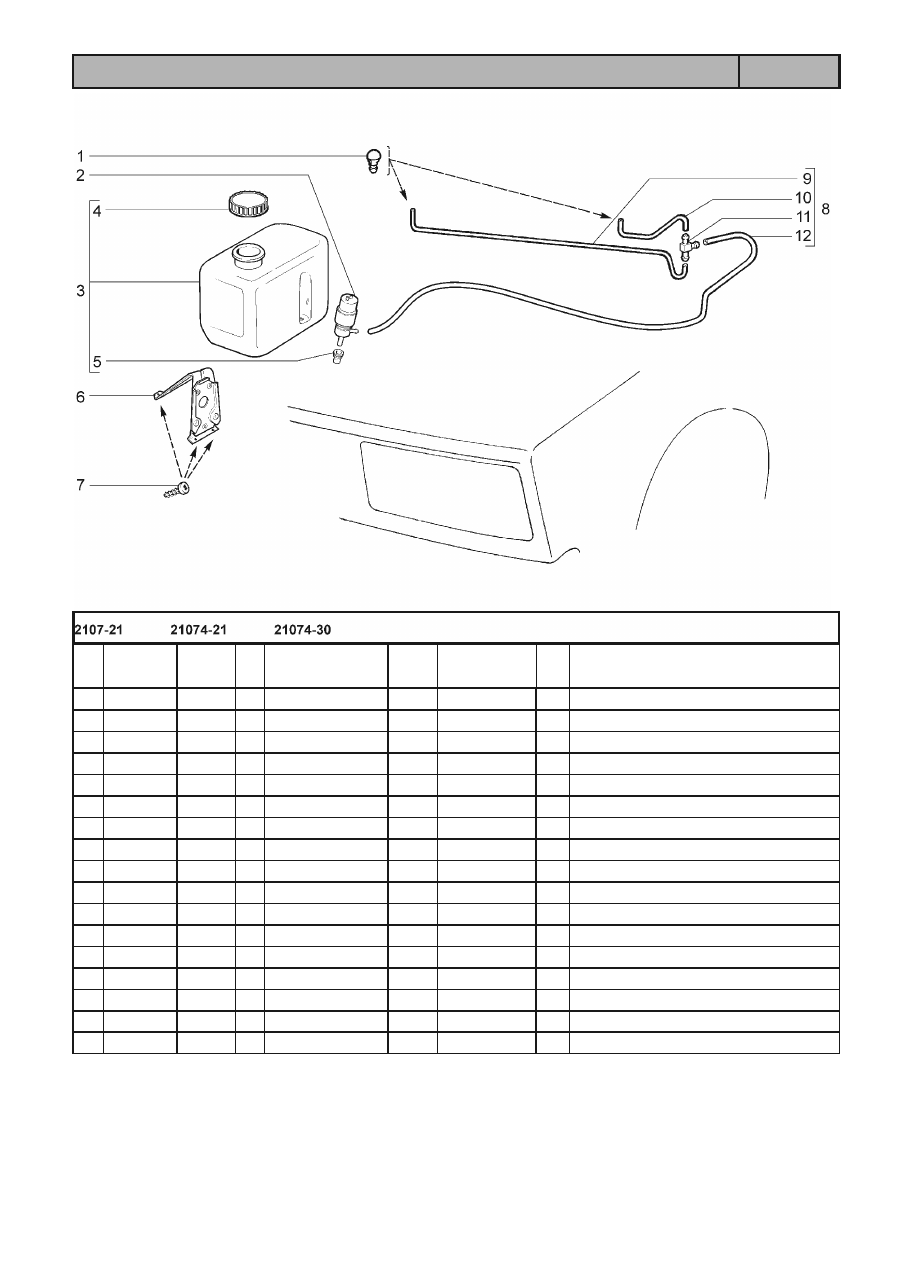

1

+

21080-5208060-00

2

Жиклер омывателя

2

+

21080-5208009-20

~

1

Насос омывателя

2

21080-5208009-24

~

1

Насос омывателя

2

21080-5208009-25

~

1

Насос омывателя

2

+

21080-5208009-26

~

1

Насос омывателя

2

+

21080-5208009-28

~

1

Насос омывателя

3

+

21213-5208102-20

~

1

Бачок омывателя в сборе

3

+

21213-5208102-30

~

1

Бачок омывателя в сборе

4

+

21080-5208422-10

1

Крышка бачка

5

21080-5208458-00

1

Уплотнитель

6

+

21050-5208138-10

1

Кронштейн

7

+

00001-0076710-01

3

Винт 4,9х9,5 самонарезающий

8

21050-5208090-10

1

Трубки омывателя в сборе

9

+

21060-5208098-00

1

Трубка 600мм

10

+

21060-5208099-00

1

Трубка 200мм

11

+

21210-5208238-00

1

Тройник

12

+

21062-5208426-00

1

Трубка 2250мм

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Омыватель ветрового стекла

Е200

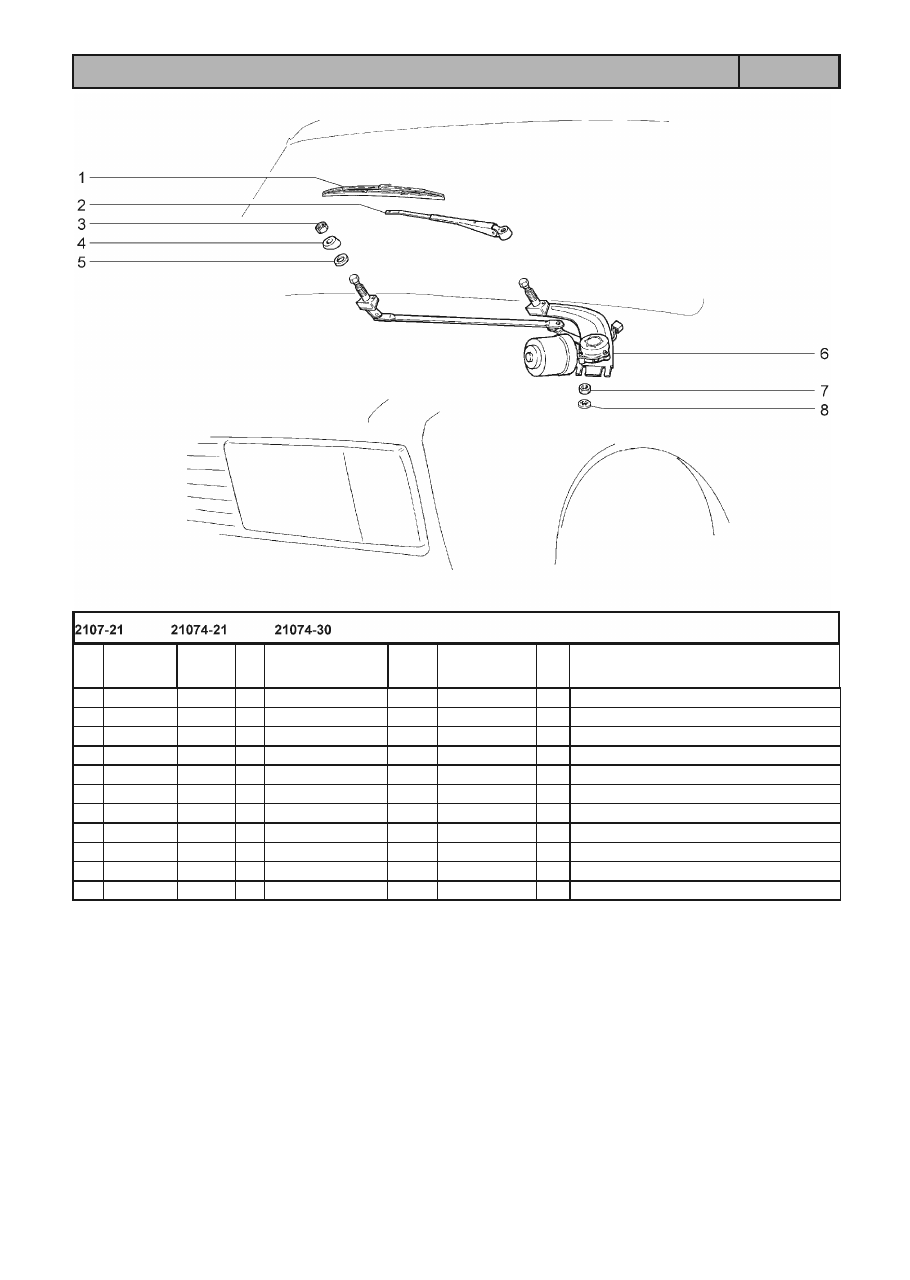

1

+

21050-5205070-01

~

2

Щетка стеклоочистителя

1

+

21080-6313200-01

~

2

Щетка стеклоочистителя

2

+

21030-5205065-01

~

2

Рычаг стеклоочистителя

2

+

21050-5205065-00

~

2

Рычаг стеклоочистителя

3

+

00001-0061038-17

2

Гайка М6х1,5 низкая

4

+

21030-5205050-00

2

Втулка распорная

5

+

21030-5205055-00

2

Прокладка

6

+

21030-5205010-01

~

1

Привод стеклоочистителя

6

+

21050-5205010-00

~

1

Привод стеклоочистителя

7

+

00001-0058962-11

2

Гайка М6

8

+

00001-0025995-71

2

Шайба 6 стопорная

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Стеклоочиститель

Е300

1

+

21070-1411128-00

2

Уплотнитель

2

+

00001-0038321-01

4

Гайка М6 с зубчатым буртиком

3

+

21070-1411036-00

~

1

Кронштейн

3

+

21070-1411036-10

~

1

Кронштейн

4

+

21040-1411020-10

(01)

1

Контроллер

4

+

21067-1411020-11

~

(02)

1

Контроллер

4

+

21067-1411020-12

~

(02)

1

Контроллер

4

+

21067-1411020-21

~

(03)

1

Контроллер

4

+

21067-1411020-22

~

(03)

1

Контроллер

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Блок электронный

К100

1

+

00001-0032718-01

2

Винт М4х8

2

+

00001-0026051-71

2

Шайба 4 стопорная

3

+

21010-3704000-11

1

Выключатель зажигания (комплект)

4

+

21010-3704201-00

1

Кольцо

5

+

21050-3704198-20

2

Ключи (заготовка)

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Выключатель зажигания

К110

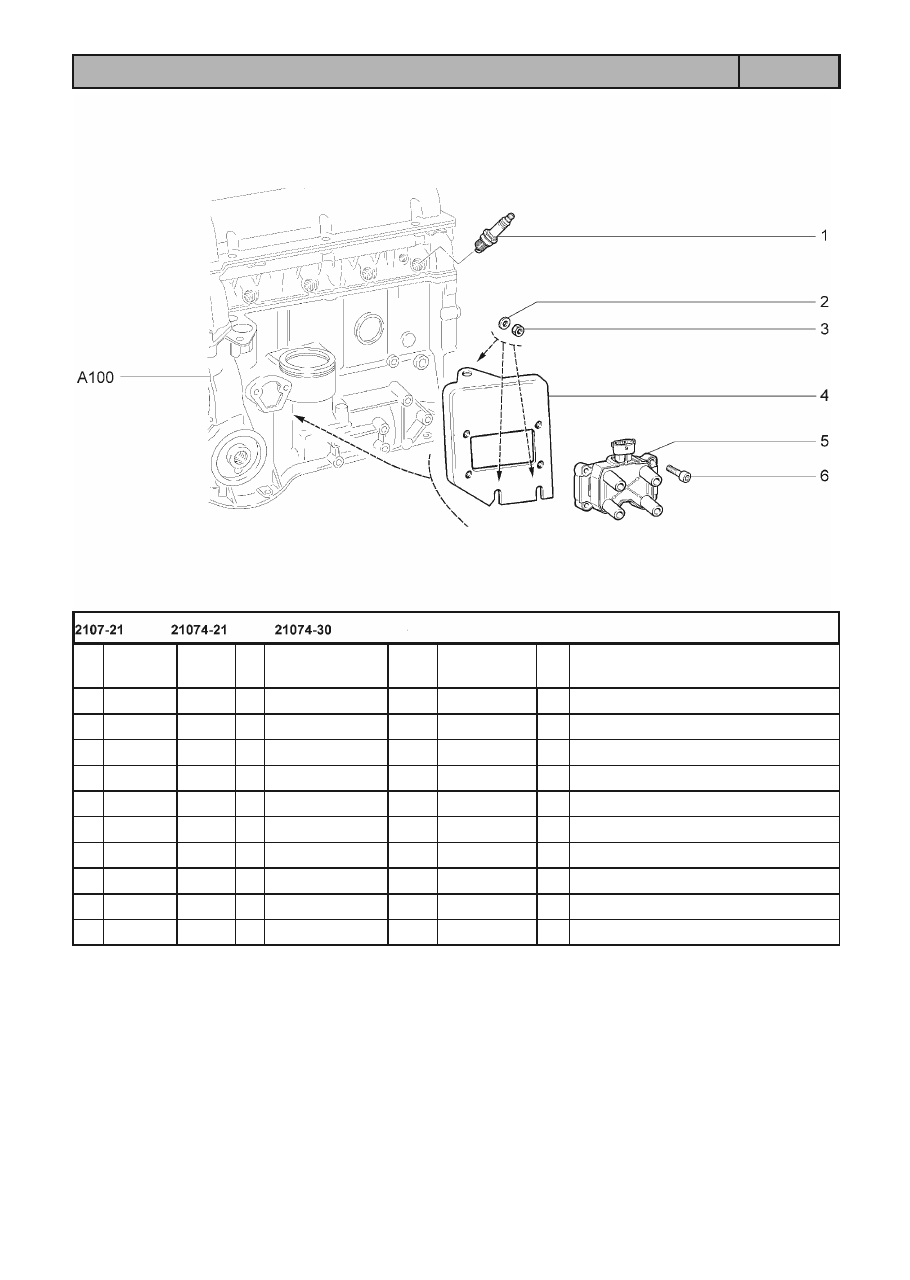

1

+

21110-3707010-00

~

4

Свеча зажигания

1

+

21110-3707010-03

~

4

Свеча зажигания

2

+

00001-0005196-01

3

Шайба 8

3

+

00001-0061008-11

3

Гайка М8

4

+

21214-3705410-30

1

Кронштейн

5

+

21110-3705010-01

~

1

Катушка зажигания

5

+

21110-3705010-02

~

1

Катушка зажигания

5

+

21110-3705010-03

~

1

Катушка зажигания

5

+

21110-3705010-04

~

1

Катушка зажигания

6

+

21080-1003286-00

4

Винт крепления катушки зажигания

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Модуль и свечи зажигания

К120

1

+

00001-0061008-11

1

Гайка М8

2

+

00001-0005166-70

1

Шайба 8 пружинная

3

+

21050-3703112-00

1

Планка

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Установка  батареи аккумуляторной

К130

1

+

21030-1008090-00

1

Щиток стартера

2

+

00001-0011977-73

1

Шайба 6 пружинная коническая

3

+

00001-0009020-21

1

Болт М6х12

4

+

00001-0061008-11

2

Гайка М8

5

+

00001-0011980-73

5

Шайба 8 пружинная коническая

6

+

00001-0035166-11

2

Шпилька М8х16

7

+

21070-3708010-01

~

1

Стартер

7

+

21213-3708010-00

~

1

Стартер

7

+

21213-3708010-01

~

1

Стартер

8

+

00001-0060441-31

3

Болт М8х45

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Стартер с арматурой

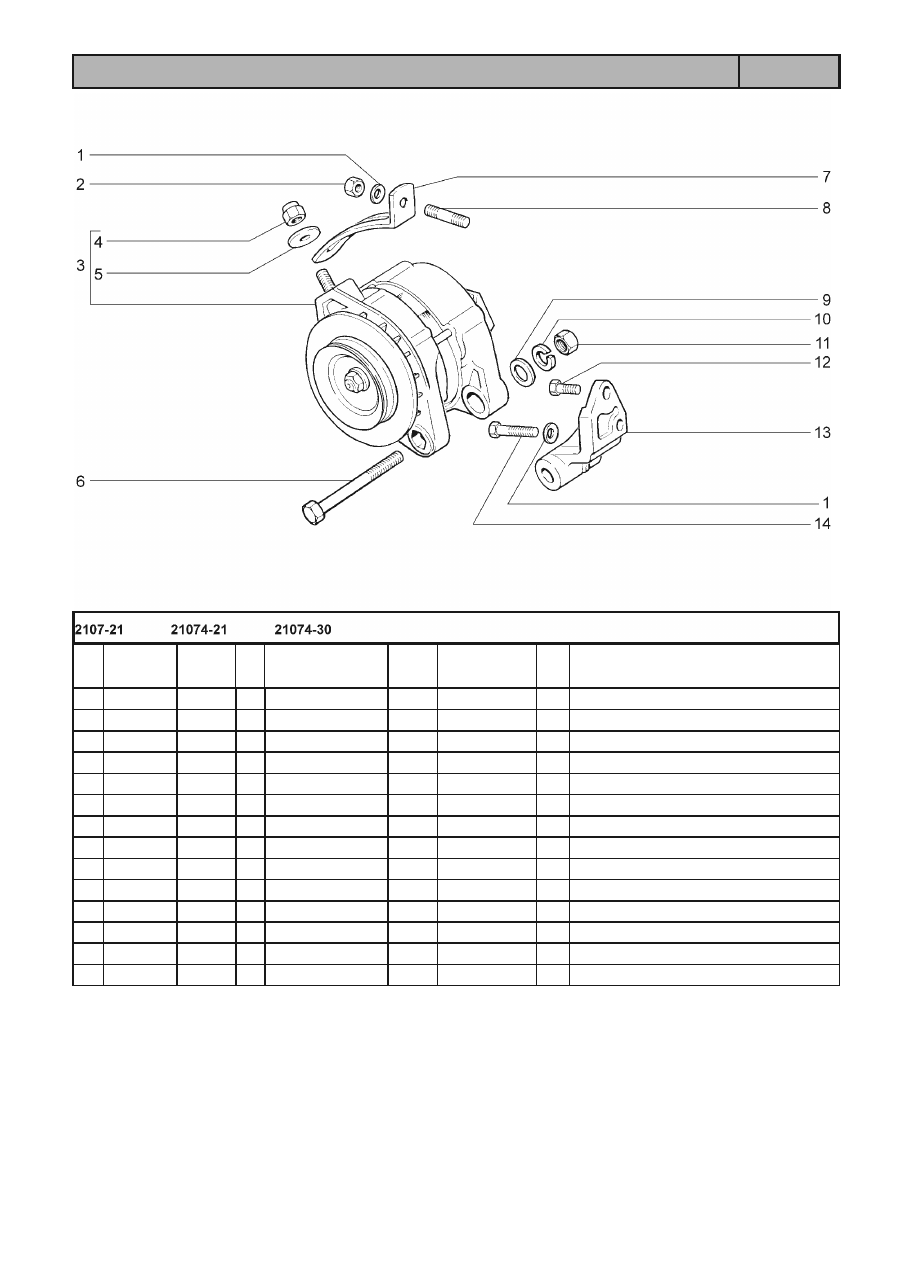

К140

1

+

00001-0011983-73

3

Шайба 10 пружинная коническая

2

+

00001-0021647-21

1

Гайка М10х1,25

3

+

21070-3701010-00

1

Генератор

4

+

00001-0025745-11

1

Гайка М10х1,25 самоконтрящаяся

5

21010-3701490-00

1

Шайба

6

+

00001-0055418-21

1

Болт М12х1,25х120

7

+

21010-3701635-00

1

Планка

8

+

00001-0035461-21

1

Шпилька М10х1,25х20

9

+

00001-0005200-01

1

Шайба 12

10

+

00001-0005170-70

1

Шайба 12 пружинная

11

+

00001-0061015-11

1

Гайка М12х1,25

12

+

00001-0059705-21

1

Болт М10х1,25х20

13

+

21050-3701630-00

1

Кронштейн генератора нижний

14

+

00001-0059709-21

1

Болт М10х1,25х35

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Генератор с арматурой

К150

1

+

00001-0032764-01

2

Винт М6х20

2

+

00001-0005194-01

2

Шайба 6

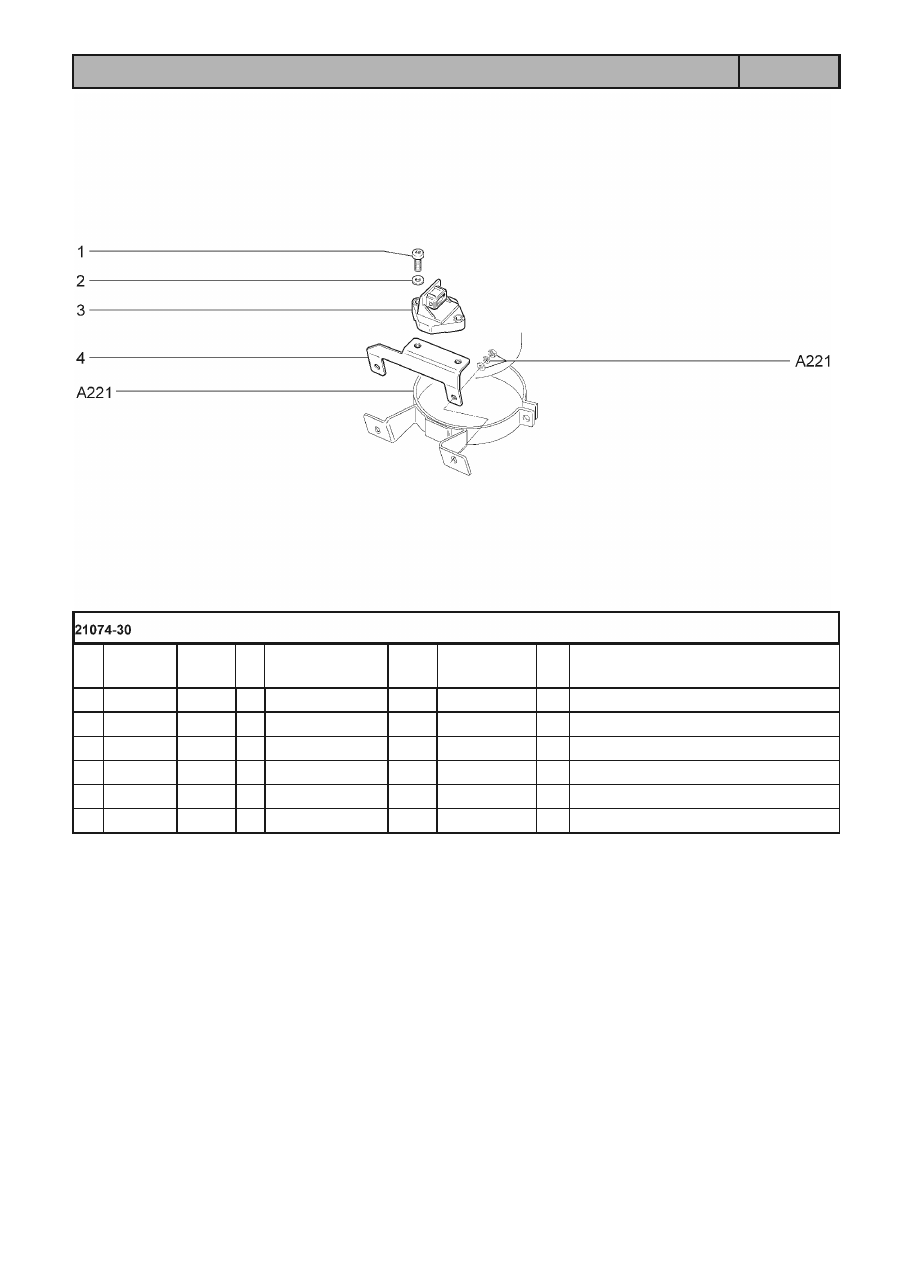

3

+

21230-1413130-01

~

1

Датчик неровной дороги

3

+

21230-1413130-02

~

1

Датчик неровной дороги

3

+

21230-1413130-03

~

1

Датчик неровной дороги

4

+

21074-1413134-00

1

Кронштейн

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Датчик неровной дороги

К160

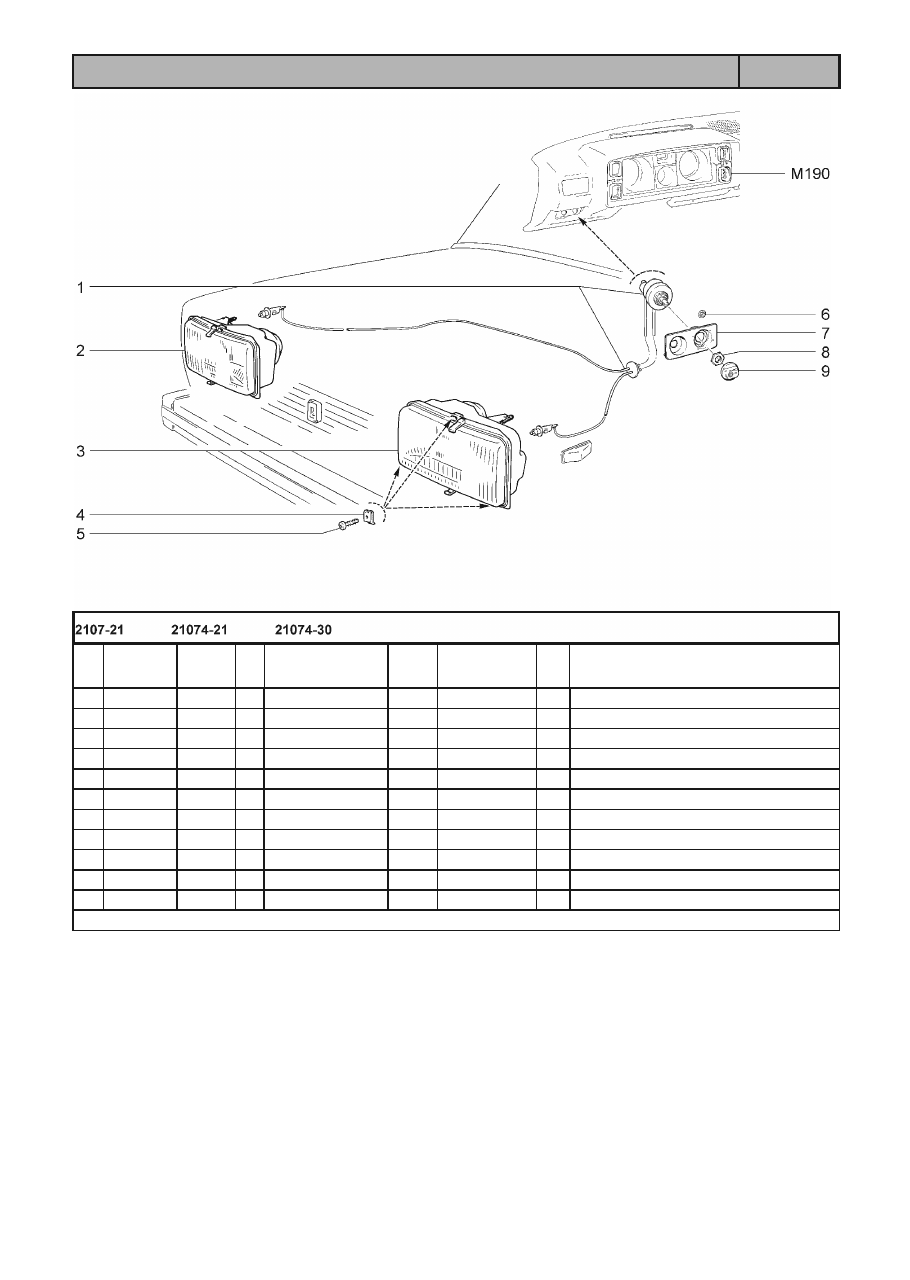

1

+

21050-3718010-10

1

Гидрокорректор фар

2

+

21050-3711010-10

~

1

Блок-фара правая

2

+

21050-3711010-12

~ !

1

Блок-фара правая

3

+

21050-3711011-10

~

1

Блок-фара левая

3

+

21050-3711011-12

~ !

1

Блок-фара левая

4

+

00001-0041897-76

6

Скоба

5

+

00001-0076713-07

6

Винт 4,9х19 самонарезающий

6

+

00001-0041950-76

4

Шайба 4 пружинная

7

+

21070-3718347-00

1

Шкала гидрокорректора

8

+

21060-3710348-00

1

Гайка гидрокорректора

9

+

21050-3718349-00

1

Рукоятка гидрокорректора

21050-3711010-12  (!)  21050-3711011-12

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Фонари передние и гидрокорректор

К200

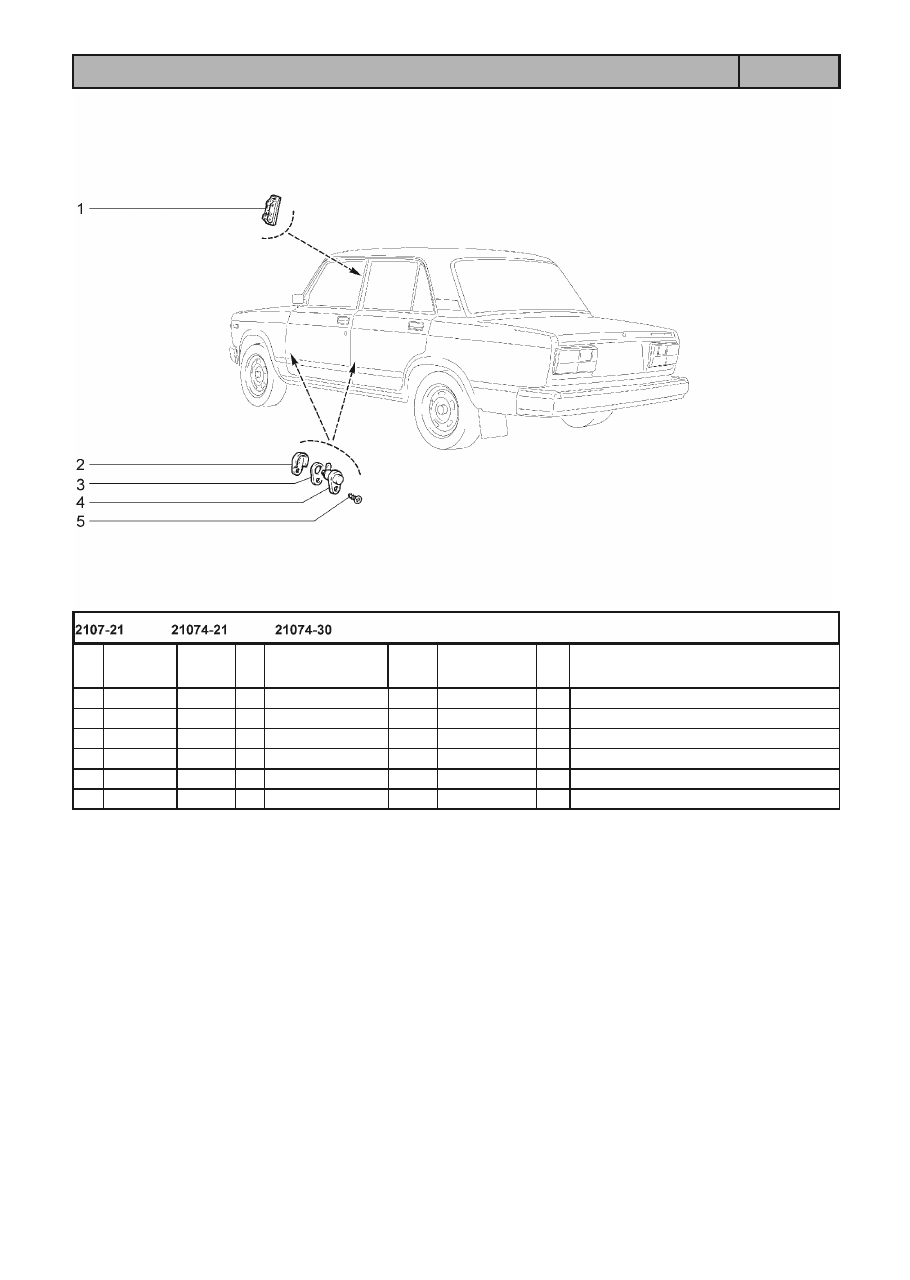

1

+

21010-3714000-00

2

Плафон внутреннего освещения

2

+

21100-3710206-00

4

Колпачок защитный

3

+

21100-3710205-00

10

Прокладка

4

+

21010-3710200-00

~

4

Выключатель плафона дверной

4

+

21070-3710200-01

~

4

Выключатель плафона дверной

5

+

00001-0076787-01

4

Винт 3,6х9,5 самонарезающий

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Освещение салона

К220
