LADA 2107. Каталог деталей и сборочных единиц - часть 3

1

+

21050-1127020-00

1

Шланг 150 мм

2

+

21040-1144010-10

~

1

Рампа в сборе

2

+

21040-1144010-11

~

1

Рампа в сборе

3

+

21110-1144025-02

2

Винт регулятора давления

4

+

21120-1160010-00

1

Регулятор давления

5

+

21110-1132188-00

1

Кольцо уплотнительное

6

+

21110-1144026-00

2

Винт крепления рампы

7

+

00001-0011977-73

2

Шайба 6 пружинная коническая

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

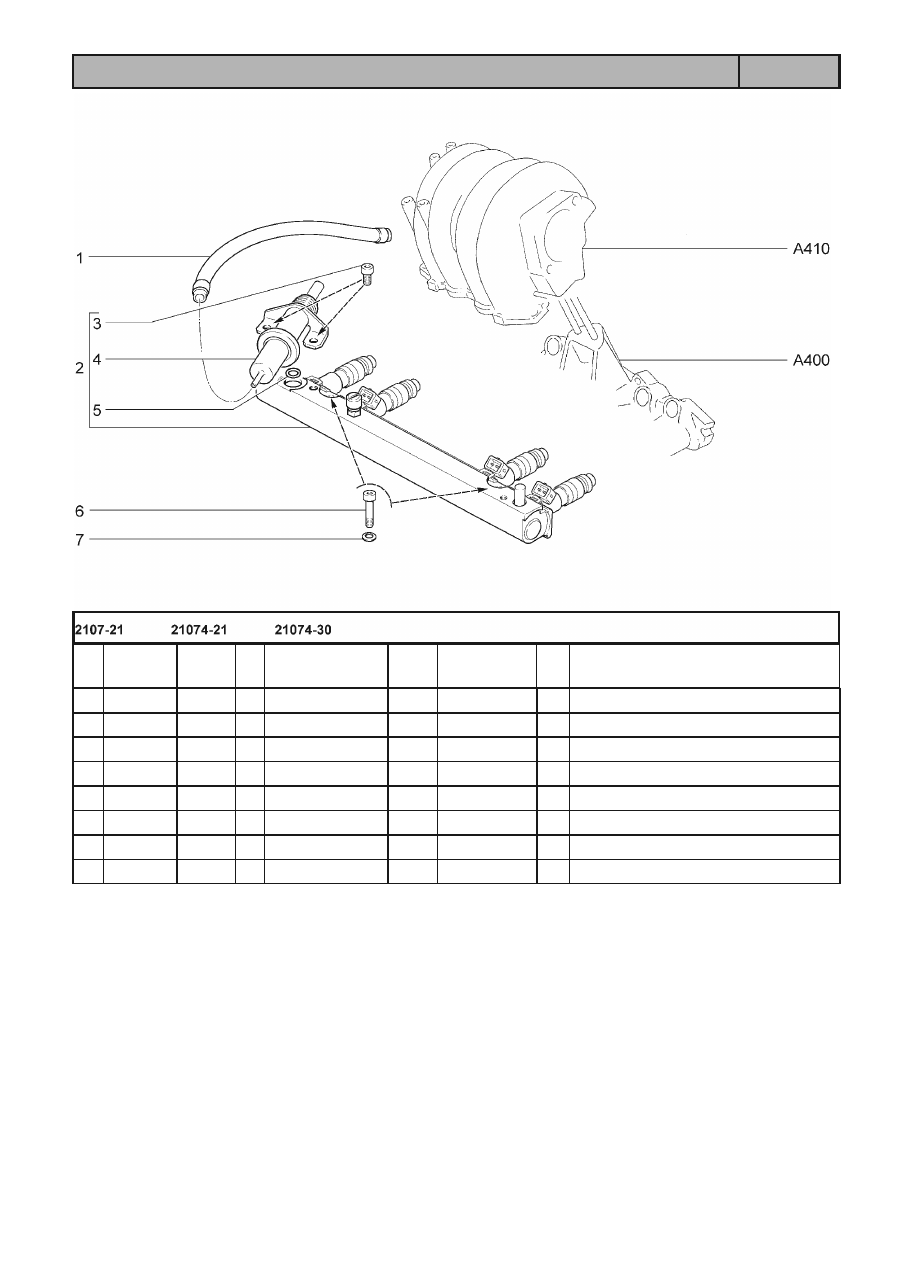

Рампа топливная

А350

1

+

21230-1008116-10

2

Шпилька крепления ресивера

2

+

21230-1008014-00

1

Труба впускная в сборе

3

+

21230-1008015-00

1

Труба впускная

4

+

00001-0035435-21

3

Шпилька М8х25

5

+

00001-0060438-21

1

Болт М8х30

6

+

00001-0005166-70

3

Шайба 8 пружинная

7

+

21230-1008056-00

1

Кронштейн опорный

8

+

00001-0060436-21

1

Болт М8х25

9

+

21230-1008078-00

1

Кронштейн поддерживающий

10

+

00001-0061008-11

1

Гайка М8

11

+

00001-0035436-21

(01)

2

Шпилька М8х30

11

+

21214-1008082-20

(02)

2

Шпилька

12

+

00001-0035435-21

(02)

2

Шпилька М8х25

12

+

00001-0035435-21

(01)

3

Шпилька М8х25

12

+

21214-1008082-10

(02)

1

Шпилька

13

+

21230-1008082-00

(01)

1

Шпилька

13

+

21230-1008082-10

(02)

1

Шпилька

14

+

21230-1008081-10

(02)

1

Прокладка газопровода

15

+

21010-1008082-00

(01)

3

Шпилька

15

+

21214-1008082-00

(02)

3

Шпилька

16

+

21230-1008081-00

~

(01)

1

Прокладка газопровода

16

+

21230-1008081-01

~

(01)

1

Прокладка газопровода

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

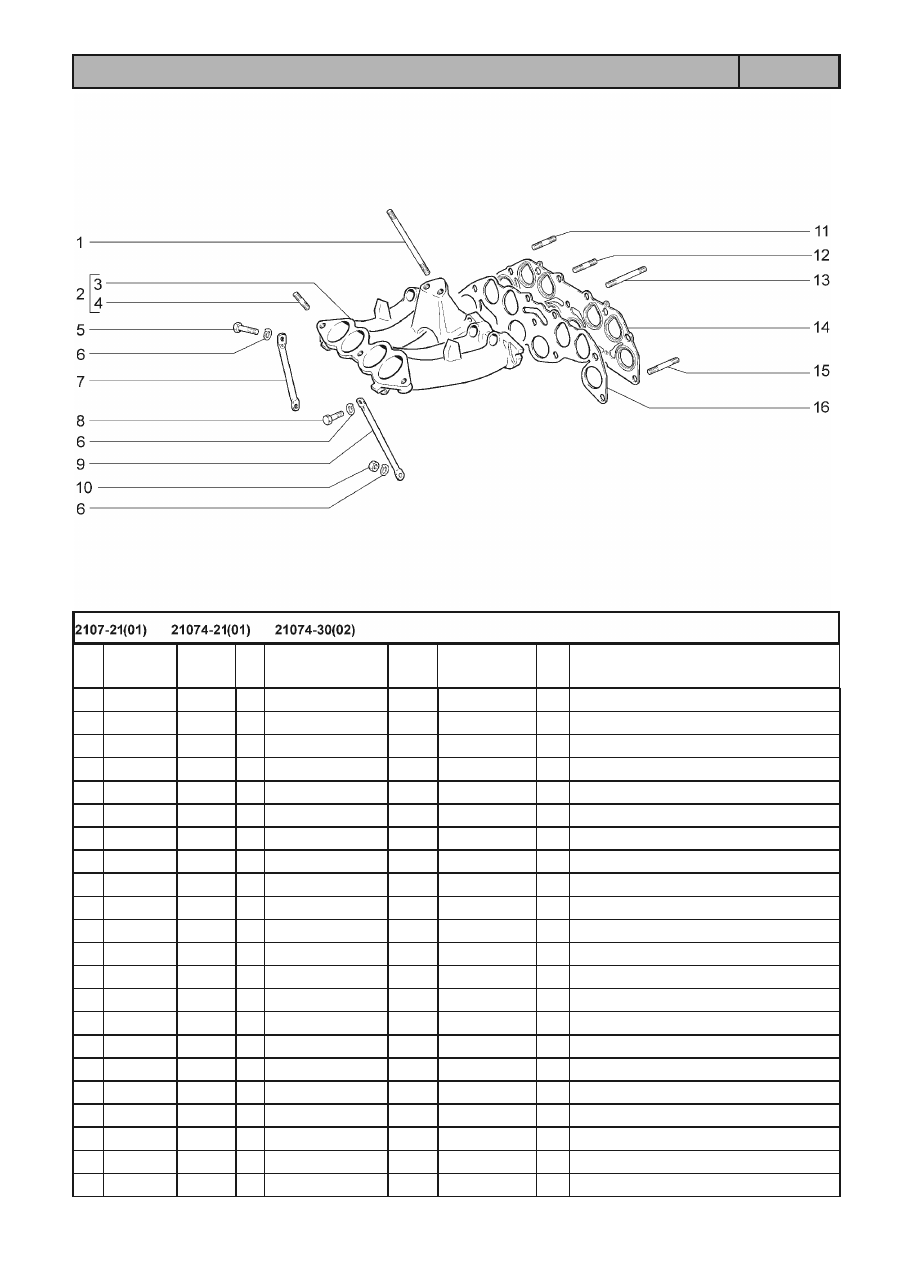

Труба впускная

А400

1

+

21230-1008027-00

~

1

Ресивер в сборе

1

+

21230-1008027-01

~

1

Ресивер в сборе

2

+

21030-1008021-00

1

Патрубок

3

+

00001-0035434-21

2

Шпилька М8х28

4

+

00001-0043299-01

1

Заглушка 40 чашечная

5

+

00001-0061008-11

5

Гайка М8

6

+

00001-0011980-73

5

Шайба 8 пружинная коническая

7

+

21230-1008055-00

~

1

Прокладка ресивера

7

+

21230-1008055-01

~

1

Прокладка ресивера

8

+

21230-1008033-00

~

1

Прокладка

8

+

21230-1008033-01

~

1

Прокладка

9

+

21230-1008122-00

1

Патрубок акустический

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

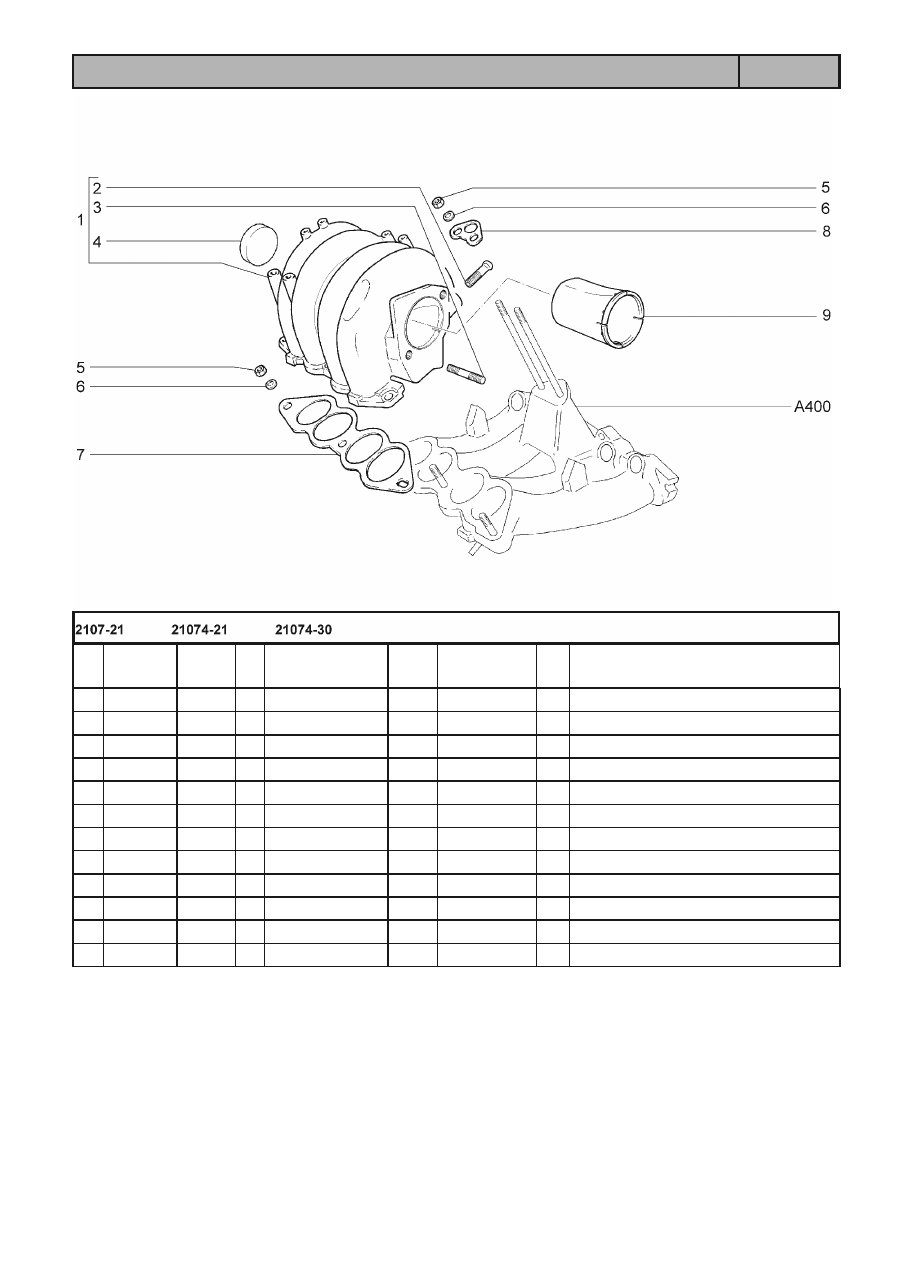

Ресивер

А410

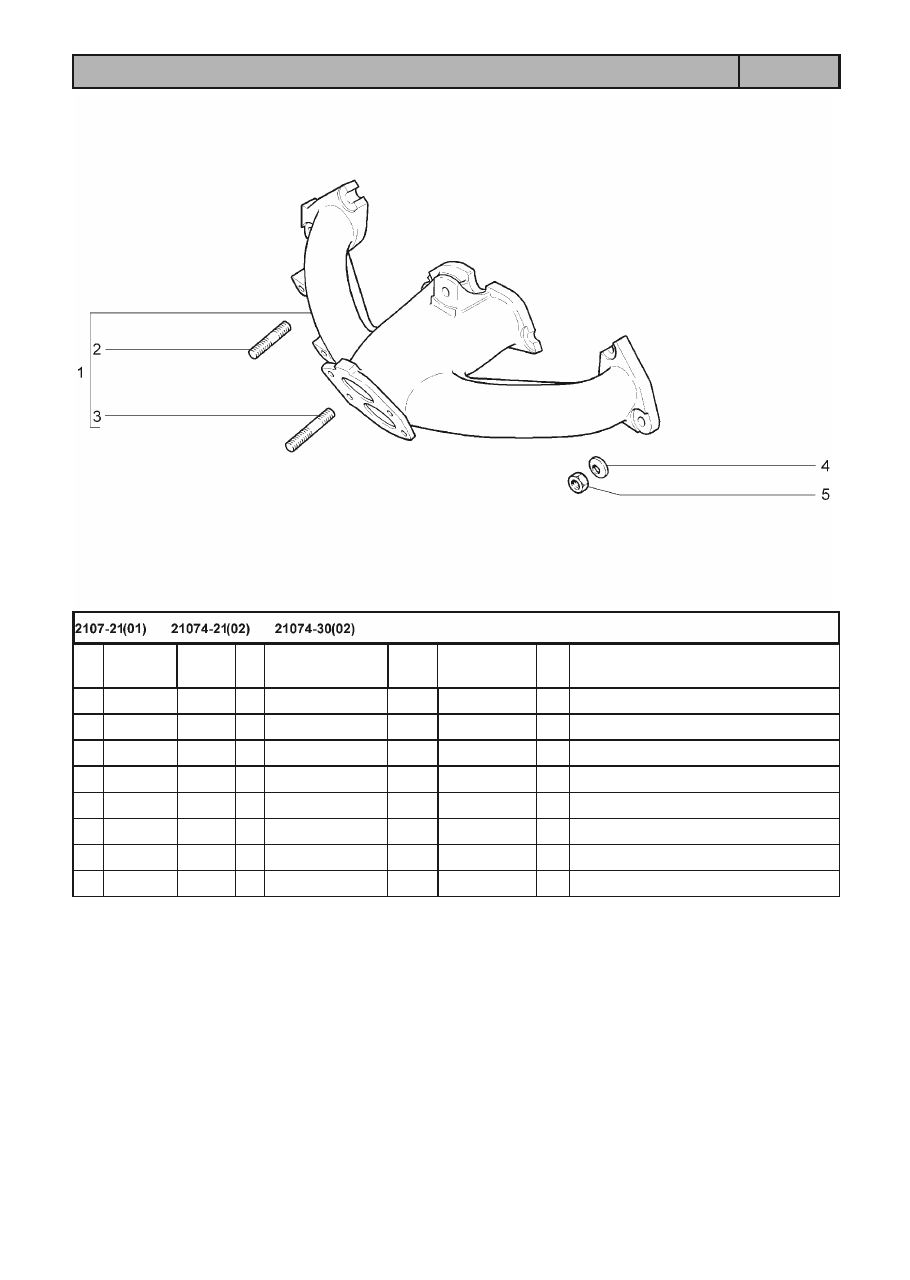

1

+

21230-1008024-00

1

Коллектор выпускной в сборе

2

+

00001-0035166-11

2

Шпилька М8х16

3

+

00001-0035168-30

4

Шпилька М8х25

4

+

00001-0005196-01

5

Шайба 8

4

+

00002-0204136-01

4

Шайба 8

5

+

00001-0061008-11

(01)

9

Гайка М8

5

+

00001-0061008-11

(02)

2

Гайка М8

5

21214-1008083-00

(02)

7

Гайка

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Коллектор выпускной

А420

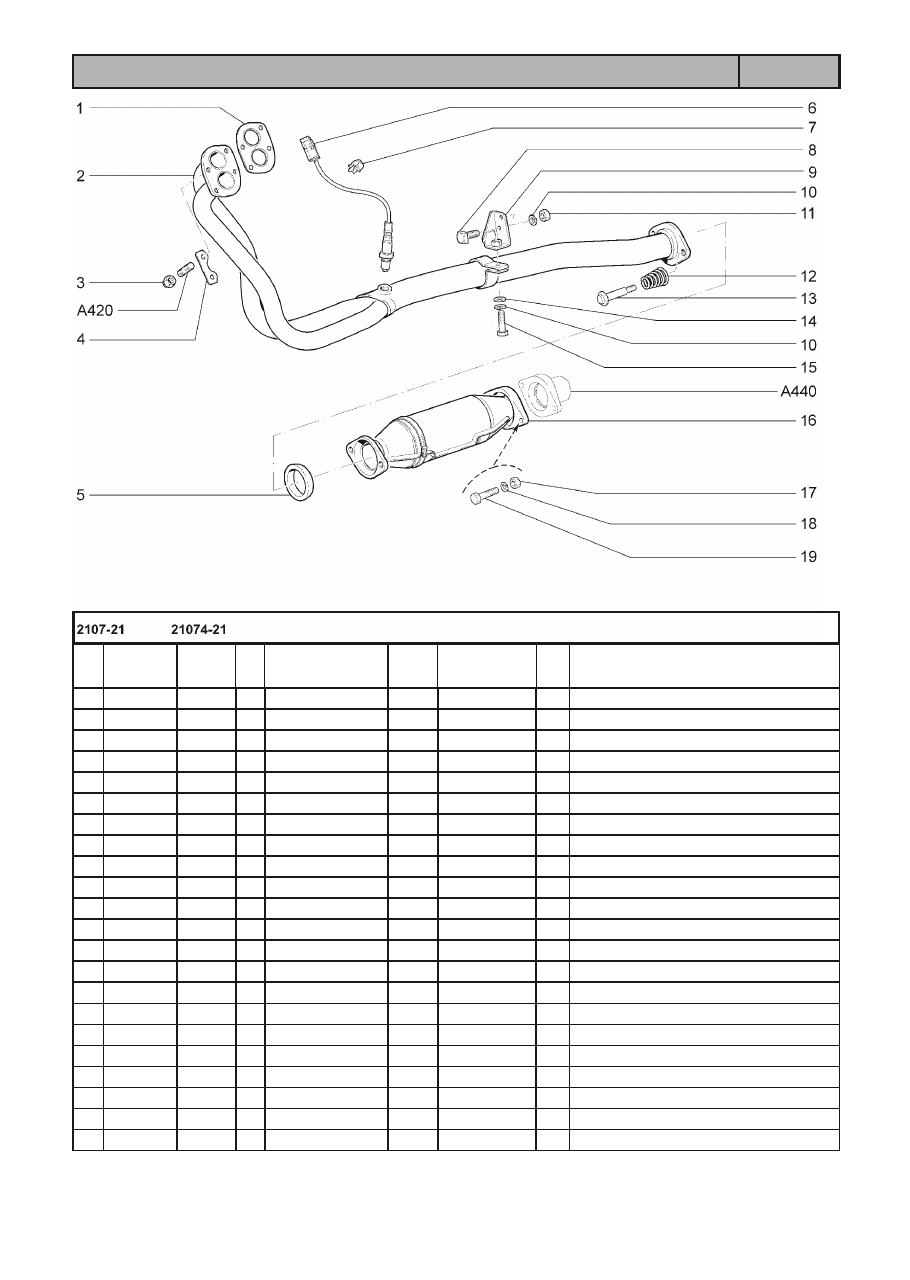

1

+

21030-1203020-12

~

1

Прокладка

1

+

21030-1203020-17

~

1

Прокладка

1

+

21030-1203020-18

~

1

Прокладка

2

+

21073-1203010-10

1

Труба приемная глушителя

3

+

21080-1203019-01

4

Гайка

4

+

21210-1203075-00

2

Пластина конторовки гаек

5

+

21100-1206057-00

~

1

Кольцо уплотнительное

5

+

21100-1206057-02

~

1

Кольцо уплотнительное

6

+

11180-3850010-00

1

Датчик концентрации кислорода

7

+

00001-0045694-80

1

Скоба 10

8

+

00001-0019475-00

1

Болт М8х25

9

+

21010-1203025-00

1

Кронштейн

10

+

00001-0005166-70

3

Шайба 8 пружинная

11

+

00001-0061008-11

2

Гайка М8

12

+

21100-1206056-00

2

Пружина винтовая коническая

13

+

21100-1206058-00

2

Болт

14

+

00001-0005196-01

1

Шайба 8

15

+

00001-0060438-21

1

Болт М8х30

16

+

21100-1206010-11

1

Нейтрализатор

17

+

00001-0021647-11

2

Гайка М10х1,25

18

+

00001-0005168-70

2

Шайба 10 пружинная

19

+

00001-0013438-21

2

Болт М10х1.25х50

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

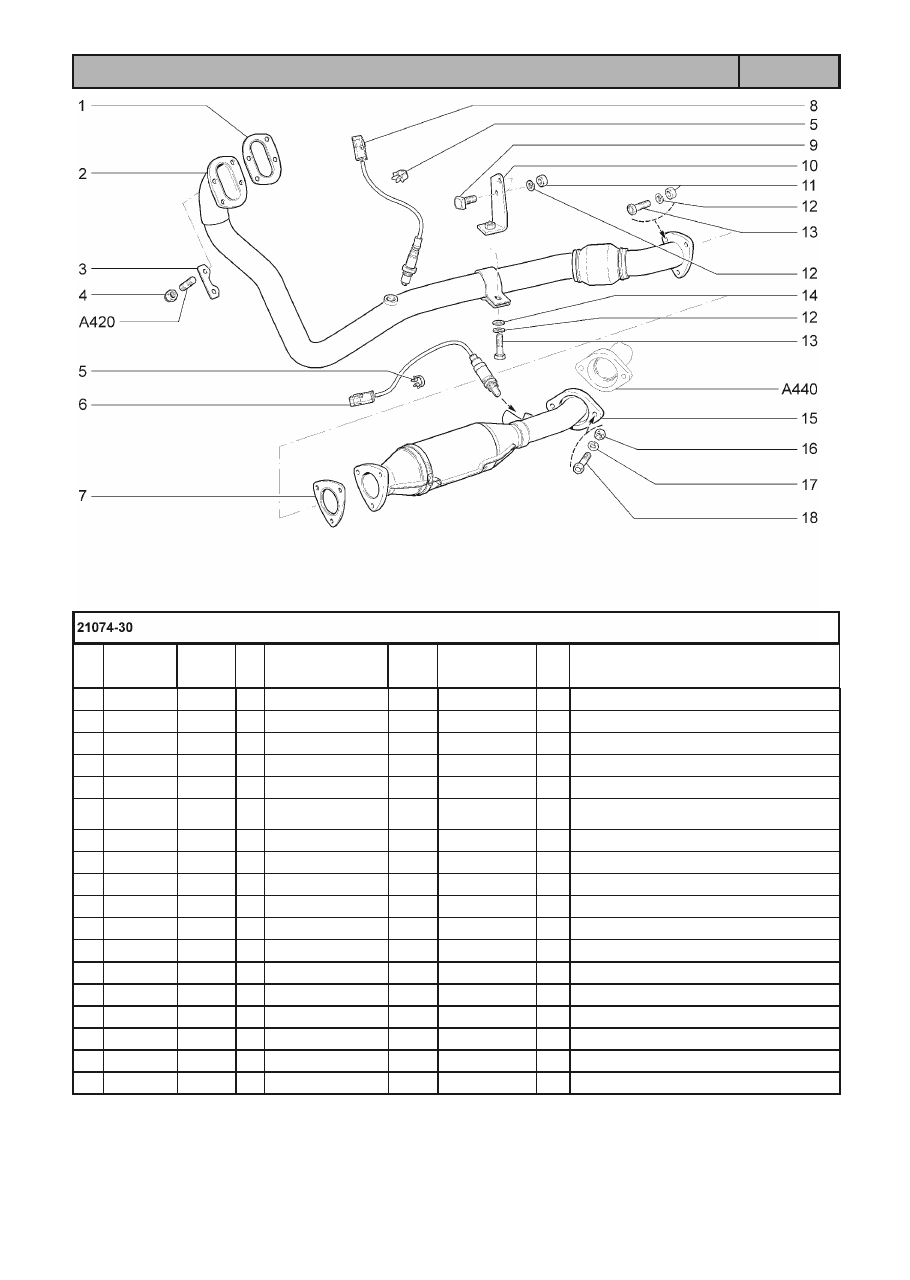

Трубы выхлопные

А430

1

+

21230-1203020-00

1

Прокладка

2

+

21074-1203010-00

1

Труба приемная глушителя

3

+

21210-1203075-00

2

Пластина конторовки гаек

4

+

21080-1203019-01

4

Гайка

5

+

00001-0045694-80

2

Скоба 10

6

+

11180-3850010-00

1

Диагностический датчик концентрации

кислорода

7

+

21100-1203021-12

1

Прокладка

8

+

11180-3850010-00

1

Датчик концентрации кислорода

9

+

00001-0019475-00

1

Болт М8х25

10

+

21074-1203075-00

1

Кронштейн

11

+

00001-0061008-11

3

Гайка М8

12

+

00001-0005166-70

4

Шайба 8 пружинная

13

+

00001-0060438-21

3

Болт М8х30

14

+

00001-0005196-01

1

Шайба 8

15

+

21074-1206010-00

1

Нейтрализатор

16

+

00001-0021647-11

2

Гайка М10х1,25

17

+

00001-0005168-70

2

Шайба 10 пружинная

18

+

00001-0012347-21

2

Болт М10х1.25х45

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Трубы выхлопные

А431

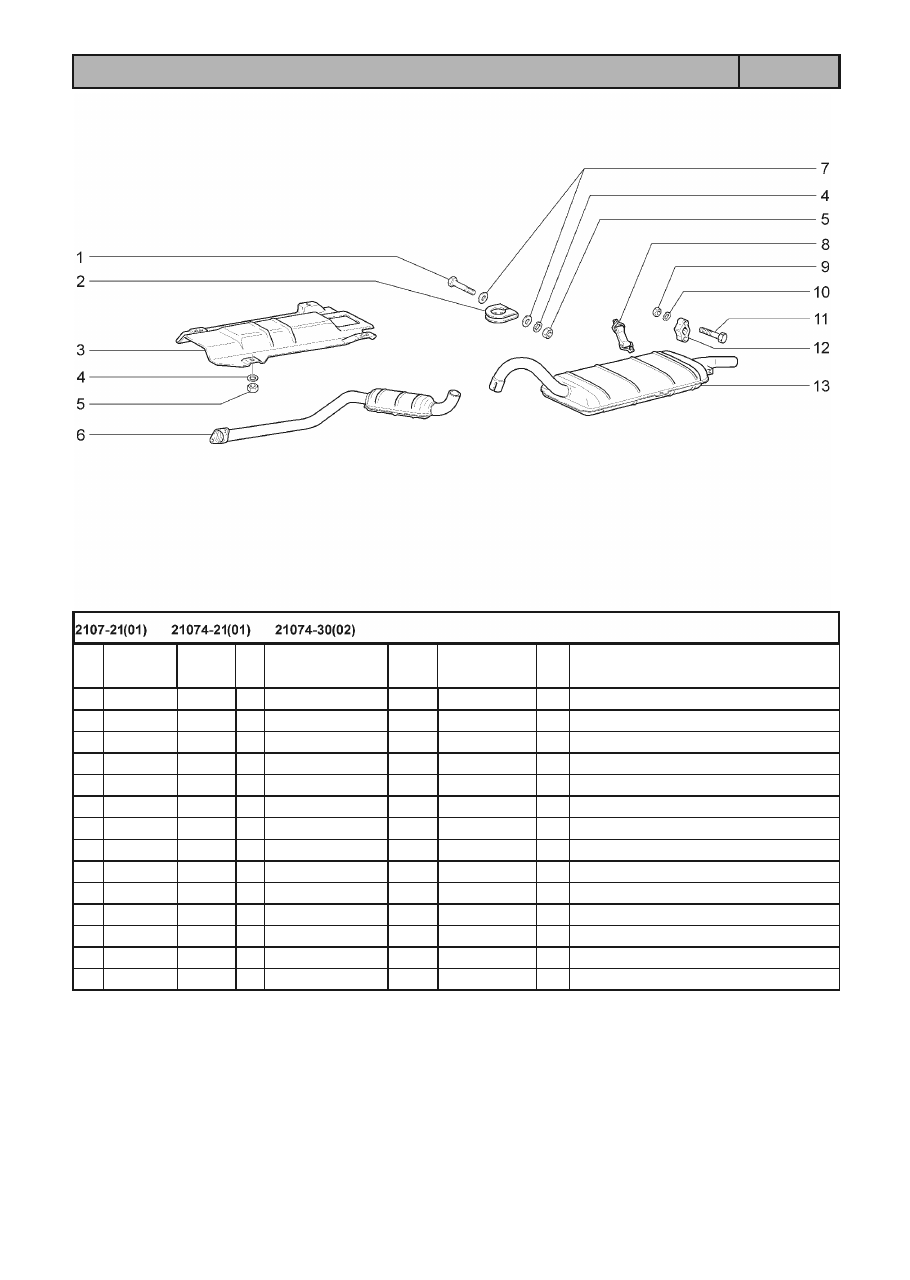

1

+

00001-0060447-21

1

Болт М8х75

2

+

21010-1203032-00

1

Хомут

3

+

21073-1206020-00

1

Экран защитный

4

+

00001-0005166-70

5

Шайба 8 пружинная

5

+

00001-0061008-11

5

Гайка М8

6

+

21073-1200020-00

(01)

1

Глушитель дополнительный

6

+

21074-1200020-00

(02)

1

Глушитель дополнительный

7

+

00001-0005196-01

1

Шайба 8

8

+

21010-1203047-00

2

Ремень

9

+

00001-0007940-11

1

Гайка М4 низкая

10

+

00001-0011953-70

2

Шайба 4 пружинная

11

+

00001-0058912-11

2

Болт М4х45

12

+

21010-1203072-00

1

Подушка

13

+

21060-1201005-00

1

Глушитель основной

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Глушители

А440

1

+

21214-1011235-00

1

Валик привода

2

+

21010-1011240-00

~ *

1

Подшипник передний

2

+

21010-1011240-01

~ *

1

Подшипник передний

3

+

00001-0009022-21

2

Болт М6х16

4

+

00001-0011977-73

2

Шайба 6 пружинная коническая

5

+

21010-1006018-00

1

Фланец упорный

6

+

00001-0011980-73

2

Шайба 8 пружинная коническая

7

+

00001-0060454-21

1

Болт М8х110

8

+

21010-1011241-01

*

1

Подшипник задний

9

+

21213-1011228-20

1

Шестерня привода насоса

10

+

21010-1011229-00

*

1

Втулка

11

+

21010-1011021-00

~

1

Прокладка насоса

11

+

21070-1011021-00

~

1

Прокладка насоса

11

+

21070-1011021-01

~

1

Прокладка насоса

12

+

00001-0060450-21

1

Болт М8х90

13

+

21010-1011010-00

1

Насос масляный

* - входит в состав блока цилиндров 21030-1002011-00 (А100)

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Насос масляный и привод

А500

1

+

00001-0021700-90

2

Хомут 16 ленточный

2

+

21230-1014240-00

1

Трубка вентиляции картера 810 мм.

3

+

21230-1014059-10

1

Патрубок соединительный

4

+

21080-1300080-60

~

2

Хомут винтовой

4

+

21080-1300080-61

~

2

Хомут винтовой

5

+

21080-3401228-00

2

Хомут

6

+

21230-1014054-00

1

Шланг в сборе

7

21230-1014063-00

1

Трубка теплоизоляционная 200 мм.

8

+

21230-1014056-00

1

Шланг вытяжной ветиляции картера

9

+

00001-0021706-90

1

Хомут 25 ленточный

10

+

21030-1009050-00

1

Указатель уровня масла

11

+

21010-1014215-10

1

Прокладка

12

+

21010-1014200-00

1

Маслоотделитель

13

+

21010-1014205-00

1

Фиксатор

14

+

00001-0038241-11

1

Болт М6х12 с пружинной шайбой

15

+

21010-1012150-00

1

Штуцер

16

+

21230-1009146-00

1

Пробка маслоналивной горловины

17

+

21010-1009055-00

1

Уплотнитель

18

+

00001-0061096-11

1

Гайка М8 глухая

19

+

00001-0002600-60

1

Прокладка

20

+

21010-1014218-00

1

Шпилька сапуна

21

+

21060-3829010-00

~

1

Датчик контрольной лампы давления

масла

21

+

21060-3829010-01

~

1

Датчик контрольной лампы давления

масла

21

+

21060-3829010-02

~

1

Датчик контрольной лампы давления

масла

22

+

21230-1014210-00

1

Крышка сапуна

23

+

21010-1014214-00

1

Кольцо маслоотражательное

24

+

21050-1012005-00

~

1

Фильтр масляный

24

+

21080-1012005-00

~

1

Фильтр масляный

24

+

21080-1012005-08

~

1

Фильтр масляный

24

+

21080-1012005-09

~

1

Фильтр масляный

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Маслоотделитель и фильтр масляный

А510

1

21010-1011015-00

1

Корпус насоса

2

21010-1011052-00

1

Крышка

3

+

21010-1011090-00

1

Клапан редукционный

4

+

21010-1011058-00

1

Пружина

5

+

21010-1011060-00

1

Шайба

6

+

21010-1011070-00

1

Патрубок

7

+

00001-0009028-21

1

Болт М6х30

8

+

21010-1011040-00

1

Валик

9

+

21010-1011032-00

1

Шестерня ведомая

10

+

00001-0009030-21

2

Болт М6х35

11

+

00001-0011977-73

2

Шайба 6 пружинная коническая

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Насос масляный

А520

1

+

21073-1304010-00

1

Пробка радиатора

2

+

21073-1300014-11

~

1

Радиатор с вентилятором в сборе

2

+

21073-1300014-12

~

1

Радиатор с вентилятором в сборе

3

+

00001-0038364-21

**

4

Болт М6х16 с зубчатым буртиком

4

+

21073-1332025-00

**

1

Электровентилятор в сборе

5

+

00001-0038241-21

*

3

Болт М6х12 с пружинной шайбой

6

+

00001-0026437-01

*

3

Шайба 6

7

+

21073-1300025-20

*

1

Электровентилятор в сборе

8

+

21080-1300080-70

~

1

Хомут винтовой

8

+

21080-1300080-71

~

1

Хомут винтовой

9

+

21073-1303025-10

1

Шланг подводящий радиатора

10

+

21073-1301012-20

1

Радиатор

11

+

21080-1305027-00

1

Пробка сливная

12

+

21080-1305029-00

1

Кольцо уплотнительное

13

+

21010-1302060-00

2

Опора нижняя

14

+

21010-1302065-00

2

Втулка распорная

15

+

00001-0003961-80

2

Кольцо уплотнительное

16

+

00001-0026437-01

2

Шайба 6

17

+

21050-1311090-00

1

Ремень

18

+

21050-1311065-00

1

Пробка

19

+

21010-1311067-00

1

Прокладка пробки

20

+

21010-1311014-00

1

Бачок расширительный

21

+

21100-1311102-00

1

Подушка расширительного бачка

22

+

21050-1311069-00

1

Кронштейн расширительного бачка

23

+

00001-0021706-90

2

Хомут 25 ленточный

24

+

21030-1303095-00

1

Трубка соединительная

25

+

00001-0009024-21

2

Болт М6х20

26

+

00001-0005164-70

2

Шайба 6 пружинная

* - входит в 21073-1300014-11

** - входит в 21073-1300014-12

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Радиатор

А600

1

+

21073-1309010-20

1

Кожух электровентилятора

2

+

21090-1308008-00

~

1

Электровентилятор

2

+

21090-1308008-01

~

1

Электровентилятор

2

+

21090-1308008-02

~

1

Электровентилятор

2

+

21090-1308008-03

~

1

Электровентилятор

3

+

00001-0045694-80

1

Скоба 12,5

4

+

00001-0005164-70

3

Шайба 6 пружинная

5

+

00001-0058962-11

3

Гайка М6

6

+

00001-0026437-01

3

Шайба 6

7

+

21030-1308031-00

3

Втулка дистанционнная

8

+

21030-1308030-00

3

Втулка упругая

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

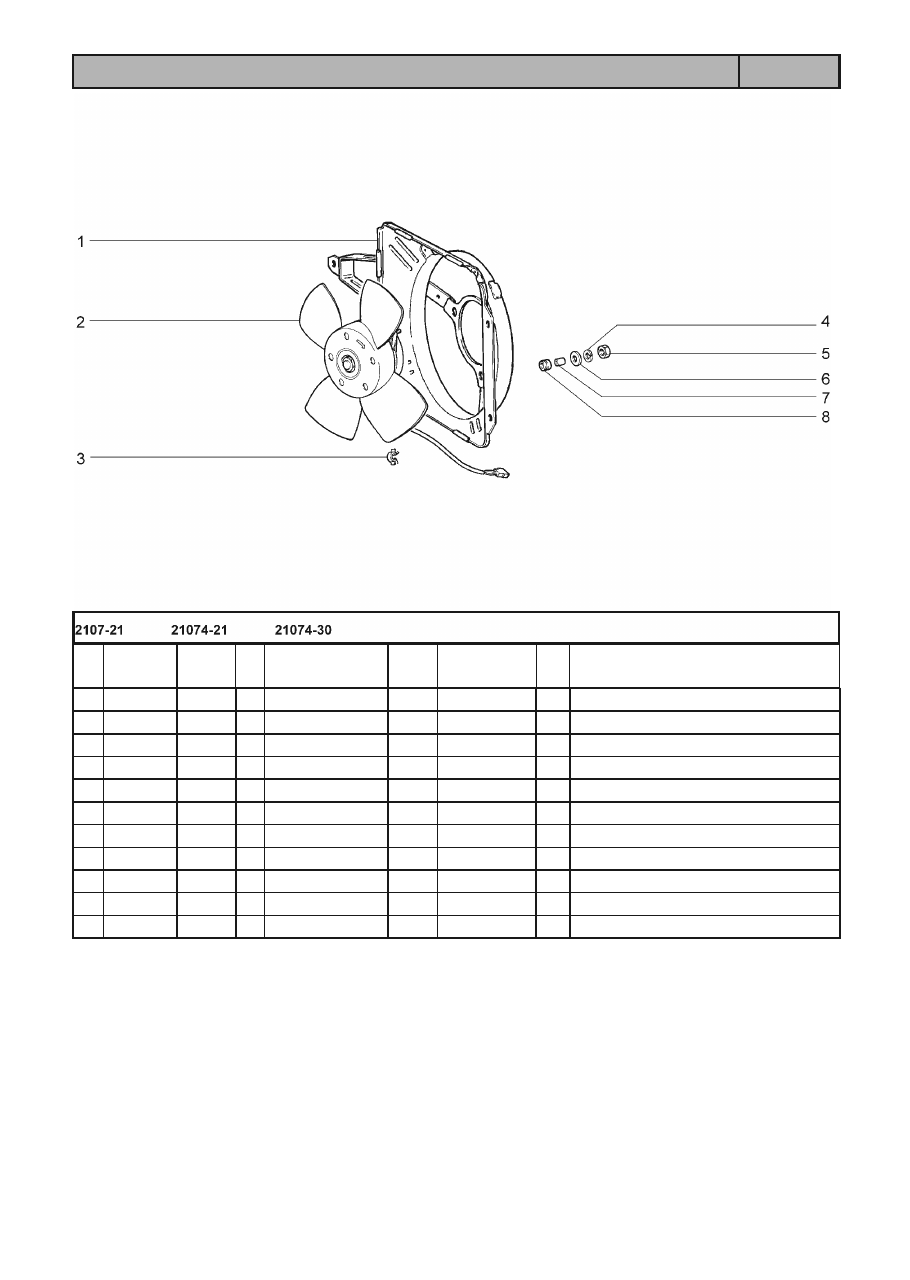

Электровентилятор с кожухом

А601

1

+

21010-3808600-00

~

1

Датчик указателя температуры воды

1

+

21010-3808600-02

~

1

Датчик указателя температуры воды

1

+

21060-3828110-00

~

1

Датчик указателя температуры воды

2

+

21010-1303090-00

1

Рукав перепускной термостата

3

+

21010-1014230-00

~

1

Прокладка

3

+

21070-1303033-03

~

1

Прокладка

3

+

21070-1303033-04

~

1

Прокладка

4

+

00001-0035412-21

2

Шпилька М6х60

5

+

21010-1303042-00

~

1

Прокладка фланца

5

+

21070-1303042-00

~

1

Прокладка фланца

5

+

21070-1303042-01

~

1

Прокладка фланца

5

+

21070-1303042-03

~

1

Прокладка фланца

5

+

21070-1303042-04

~

1

Прокладка фланца

6

+

21010-1303038-00

1

Труба подводящая

7

+

00001-0011977-73

4

Шайба 6 пружинная коническая

8

+

00001-0058962-11

4

Гайка М6

9

+

21070-1303018-00

1

Труба отводящая

10

+

00001-0035408-11

2

Шпилька М6х14

11

+

21070-1303160-00

3

Хомут  ленточный

12

+

21010-1306010-02

~

1

Термостат

12

+

21073-1306010-00

~

1

Термостат

13

+

21050-1303010-10

1

Шланг отводящий

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

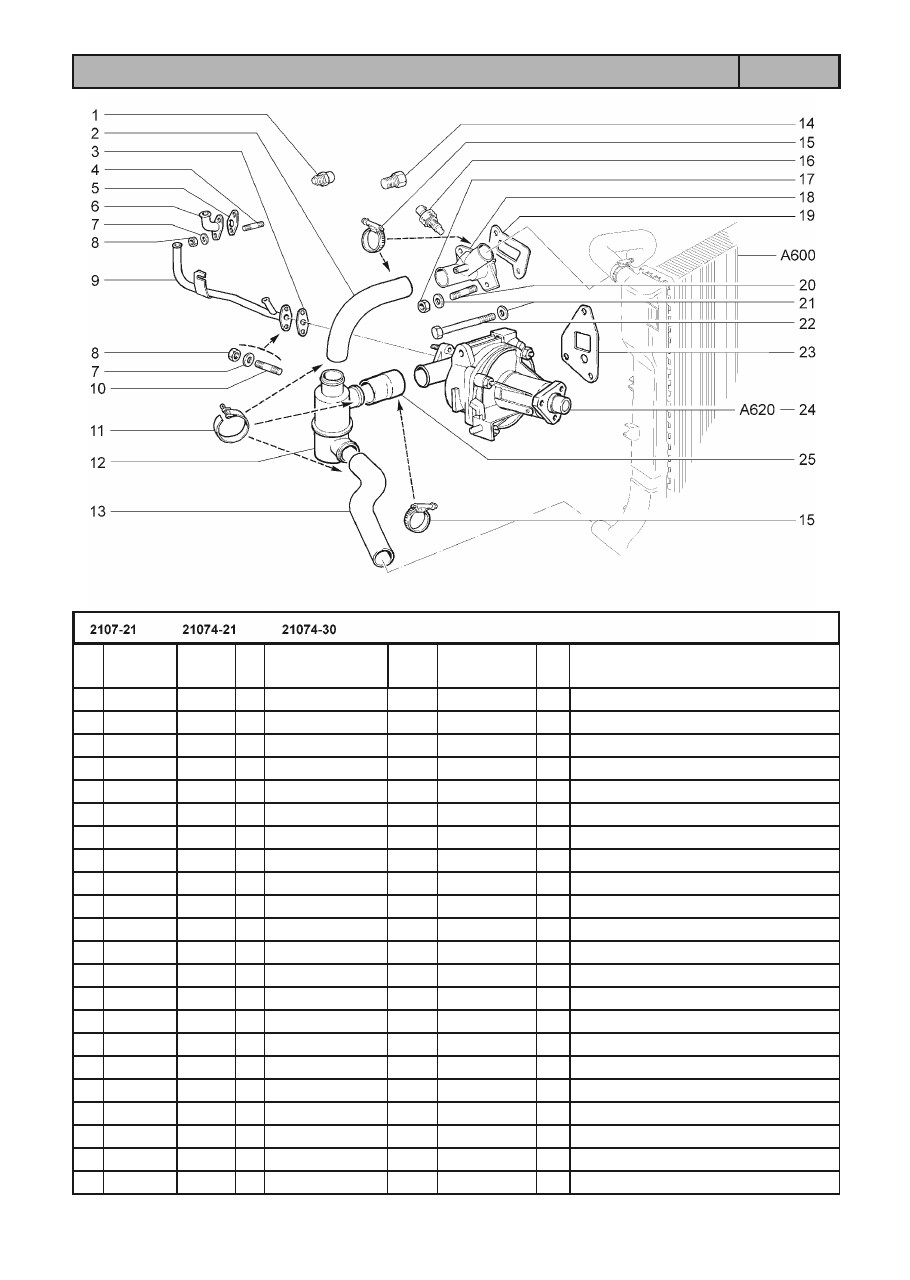

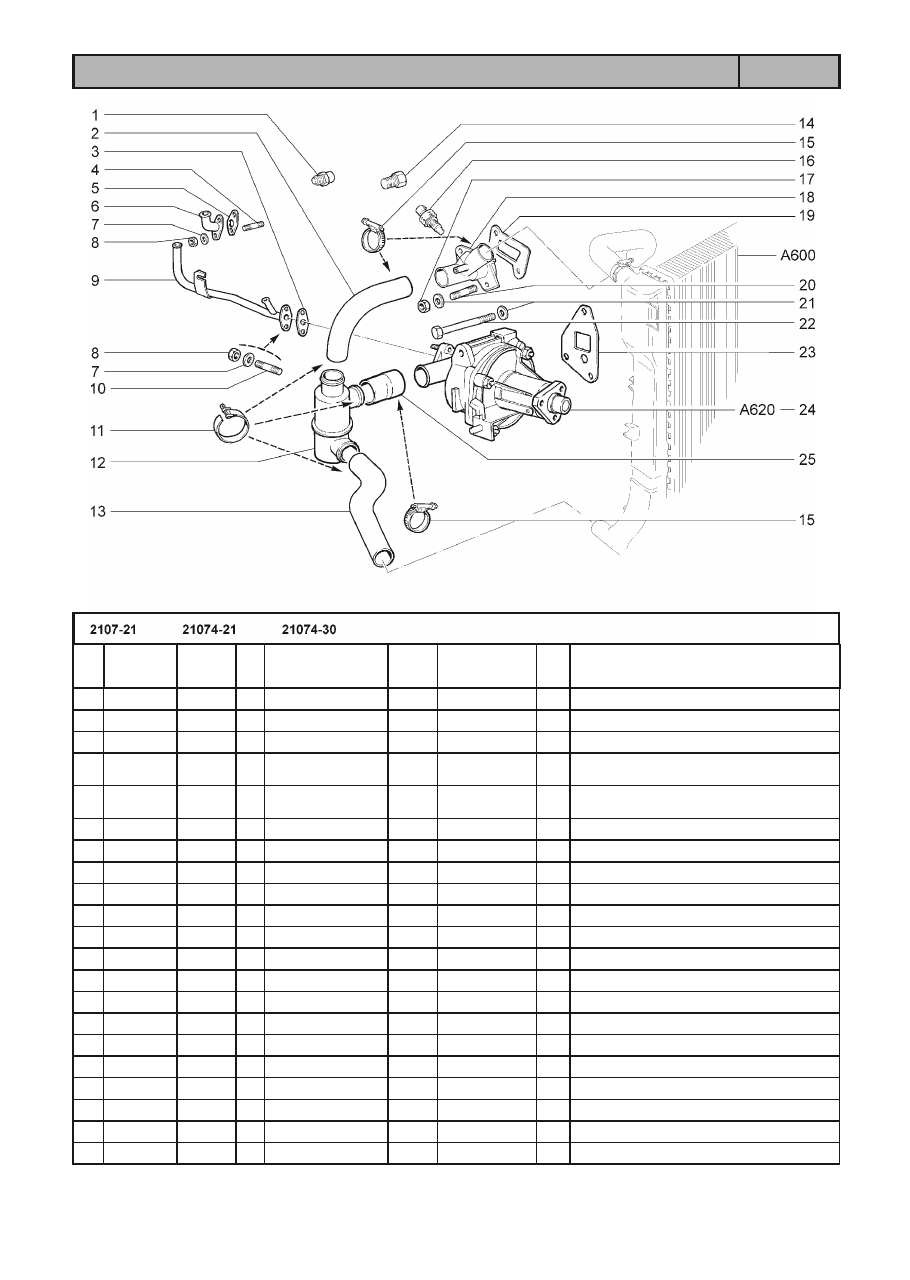

Насос водяной и трубопроводы

А610

Насос водяной и трубопроводы

А610

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

14

+

21010-1305026-00

1

Пробка

15

+

21080-1300080-70

~

5

Хомут  винтовой

15

+

21080-1300080-71

~

5

Хомут  винтовой

16

+

21120-3851010-00

~

1

Датчик температуры охлаждающей

жидкости

16

+

21120-3851010-05

~

1

Датчик температуры охлаждающей

жидкости

17

+

00001-0061008-11

2

Гайка М8

18

+

21073-1303014-00

1

Патрубок

19

+

21010-1303017-00

~

1

Прокладка

19

+

21070-1303017-00

~

1

Прокладка

19

+

21070-1303017-01

~

1

Прокладка

19

+

21070-1303017-03

~

1

Прокладка

19

+

21070-1303017-04

~

1

Прокладка

20

+

00001-0035435-21

2

Шпилька М8х25

21

+

00001-0011980-73

5

Шайба 8 пружинная коническая

22

+

00001-0060439-21

2

Болт М8х35

22

+

00001-0060451-21

1

Болт М8х95

23

+

21010-1307048-11

~

1

Прокладка насоса

23

+

21070-1307048-00

~

1

Прокладка насоса

23

+

21070-1307048-01

~

1

Прокладка насоса

24

+

21070-1307010-00

1

Насос водяной

25

+

21050-1303092-00

1

Муфта соединительная

1

+

21070-1307011-00

1

Насос водяной (без корпуса)

2

+

21230-1307030-00

1

Крыльчатка насоса

3

+

21010-1307013-00

~

1

Сальник насоса

3

+

21010-1307013-01

~

1

Сальник насоса

3

+

21010-1307013-02

~

1

Сальник насоса

3

+

21010-1307013-03

~

1

Сальник насоса

3

+

21080-1307013-00

~

1

Сальник насоса

4

21010-1307045-00

1

Крышка насоса

5

+

00001-0035461-21

1

Шпилька М10х1,25х20

6

+

21010-1307027-00

~

1

Подшипник насоса

6

+

21010-1307027-01

~

1

Подшипник насоса

6

21010-1307027-02

~

1

Подшипник насоса

6

+

21010-1307027-03

~

1

Подшипник насоса

7

+

00001-0037463-30

1

Винт М6х10 установочный

8

+

21010-1307024-01

1

Ступица насоса

9

+

00001-0061008-11

4

Гайка М8

10

+

00001-0035433-21

2

Шпилька М8х20

11

+

21010-1307015-00

~

1

Корпус насоса

11

+

21073-1307015-00

~

1

Корпус насоса

12

+

00001-0035437-21

2

Шпилька М8х35

13

+

21010-1307046-00

~

1

Прокладка

13

+

21070-1307046-00

~

1

Прокладка

14

+

00001-0011980-73

4

Шайба 8 пружинная коническая

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

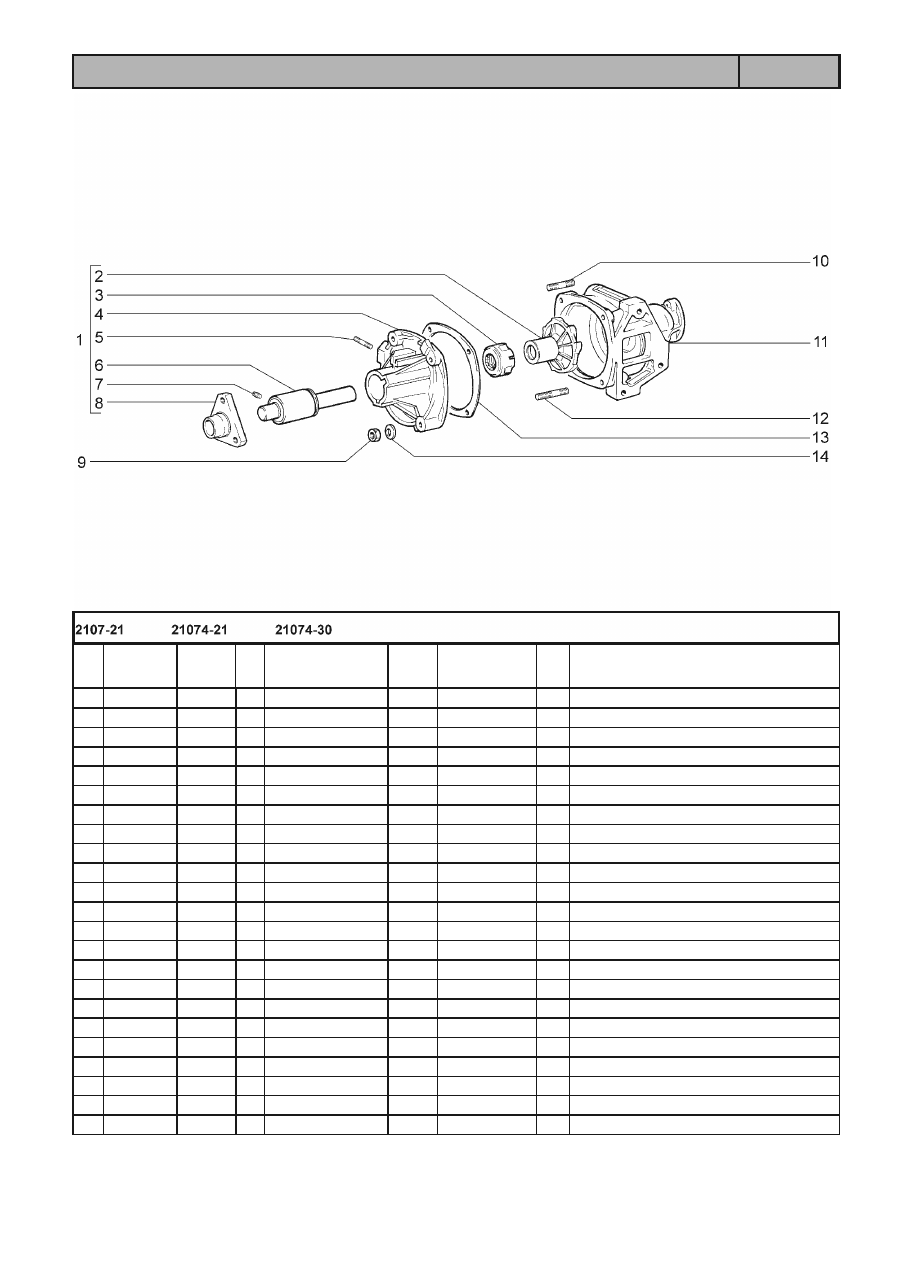

Насос водяной

А620

1

+

21010-1308024-00

1

Шкив водяного насоса

2

+

00001-0011980-73

3

Шайба 8 пружинная коническая

3

+

00001-0060430-21

3

Болт М8х12

4

+

21070-1308020 -00

~

1

Ремень

4

+

21070-1308020 -01

~

1

Ремень

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

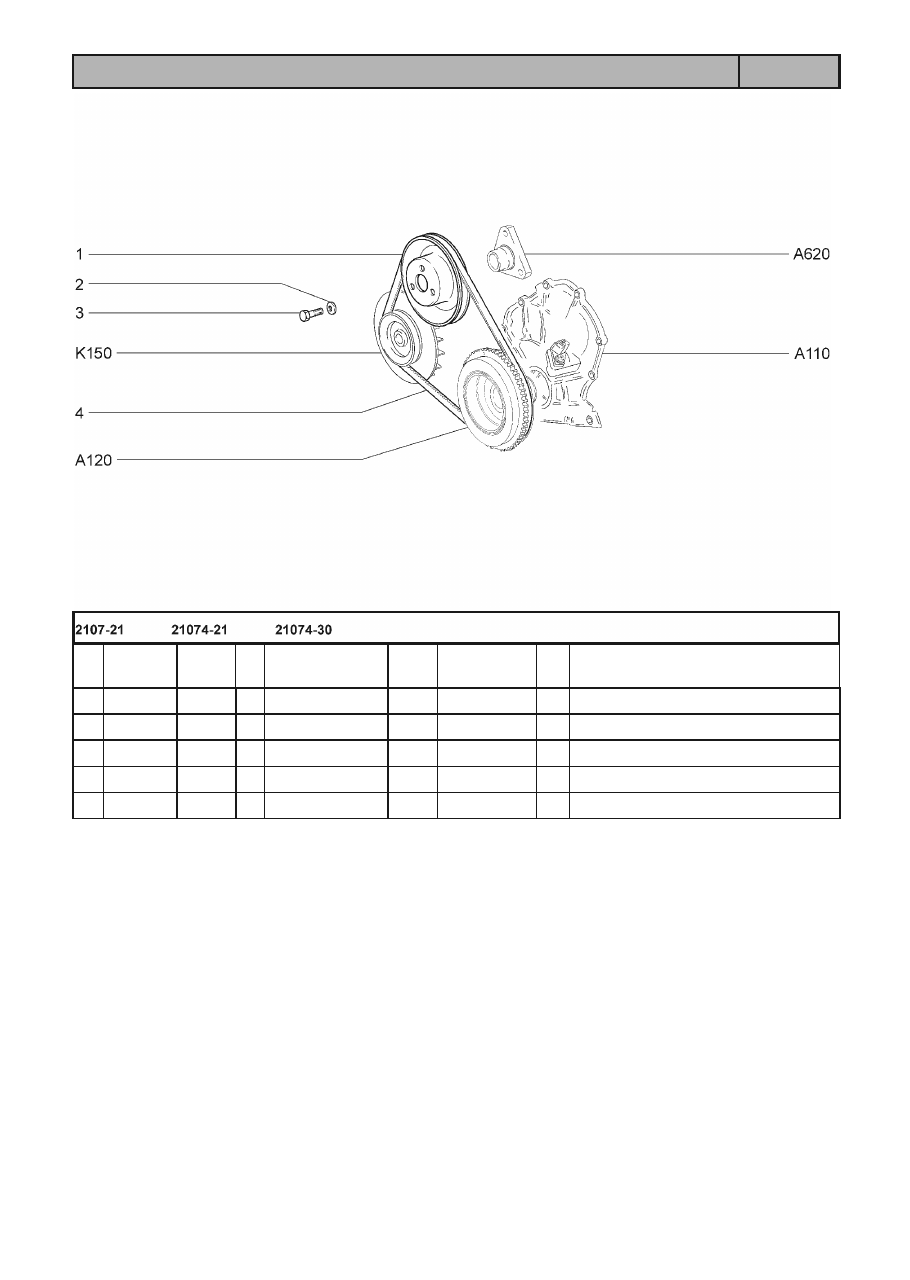

Привод водяного насоса

А630
