LADA 2107. Каталог деталей и сборочных единиц - часть 2





1

+

21010-1000100-10

~

(01)

1

Комплект колец    0,0

1

+

21010-1000100-31

~

(01)

1

Комплект колец + 0,4

1

+

21010-1000100-32

~

(01)

1

Комплект колец  +0,8

1

+

21011-1000100-10

~

1

Комплект колец    0,0

1

+

21011-1000100-31

~

1

Комплект колец + 0,4

1

+

21011-1000100-32

~

1

Комплект колец  +0,8

2

+

21010-1004015-00

*)

(01)

4

Поршень, класс А

2

+

21010-1004015-02

*)

(01)

4

Поршень, класс С

2

+

21010-1004015-04

*)

(01)

4

Поршень, класс Е

2

+

21010-1004015-31

*)

(01)

4

Поршень ремонтный №1

2

+

21010-1004015-32

*)

(01)

4

Поршень ремонтный №2

2

+

21011-1004015-10

*)

4

Поршень, класс А

2

+

21011-1004015-12

*)

4

Поршень, класс С

2

+

21011-1004015-14

*)

4

Поршень, класс Е

2

+

21011-1004015-31

*)

4

Поршень ремонтный №1

2

+

21011-1004015-32

*)

4

Поршень ремонтный №2

3

+

21010-1000104-10

~

1

Комплект шатунных вкладышей   0,00

3

+

21010-1000104-11

~

1

Комплект шатунных вкладышей  -0,25

3

+

21010-1000104-12

~

1

Комплект шатунных вкладышей  -0,50

3

+

21010-1000104-13

~

1

Комплект шатунных вкладышей  -0,75

3

+

21010-1000104-14

~

1

Комплект шатунных вкладышей  -1,00

3

+

21010-1000104-15

~

1

Комплект шатунных вкладышей  -1,00

3

+

21010-1000104-40

~

1

Комплект шатунных вкладышей   0,00

3

+

21010-1000104-41

~

1

Комплект шатунных вкладышей  -0,125

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

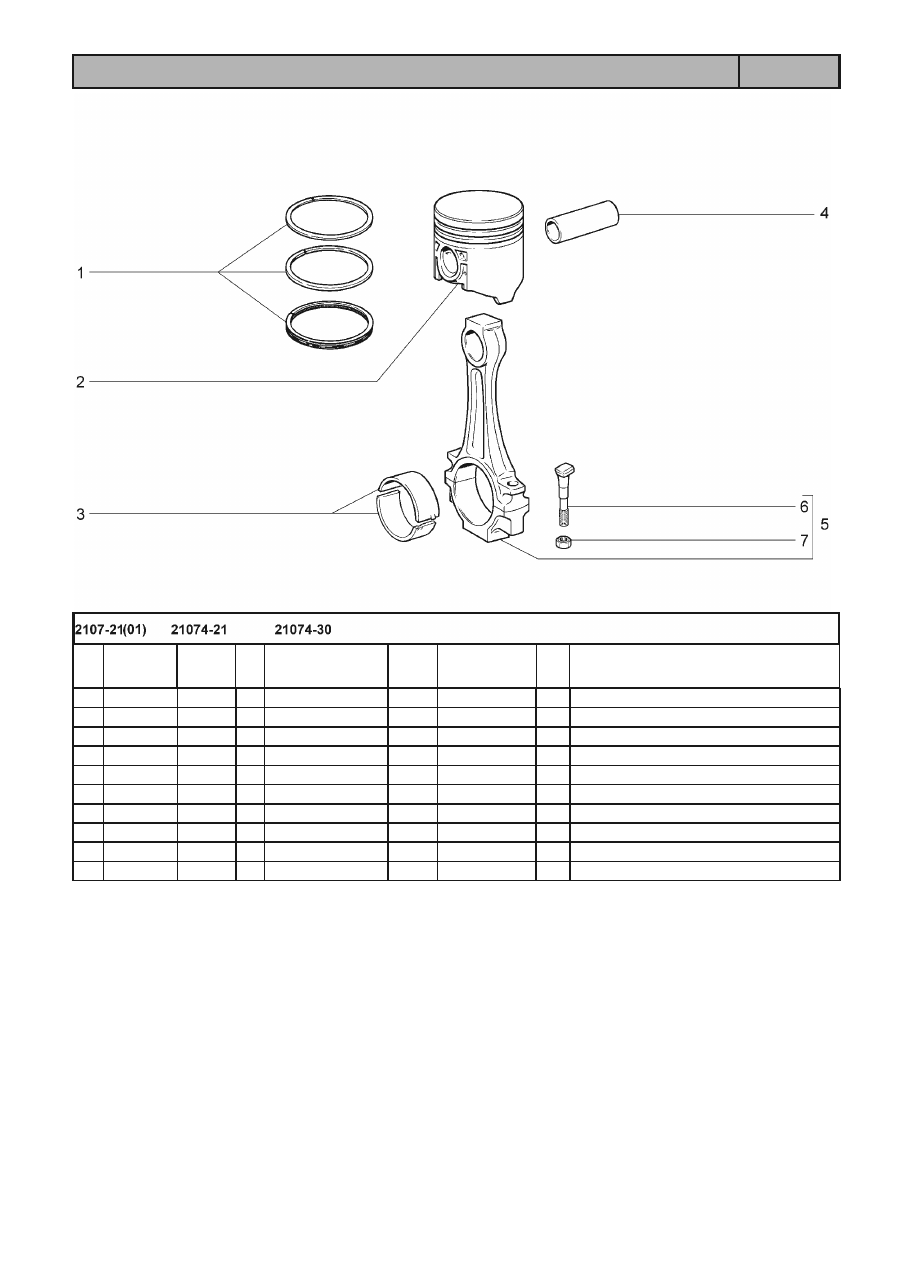

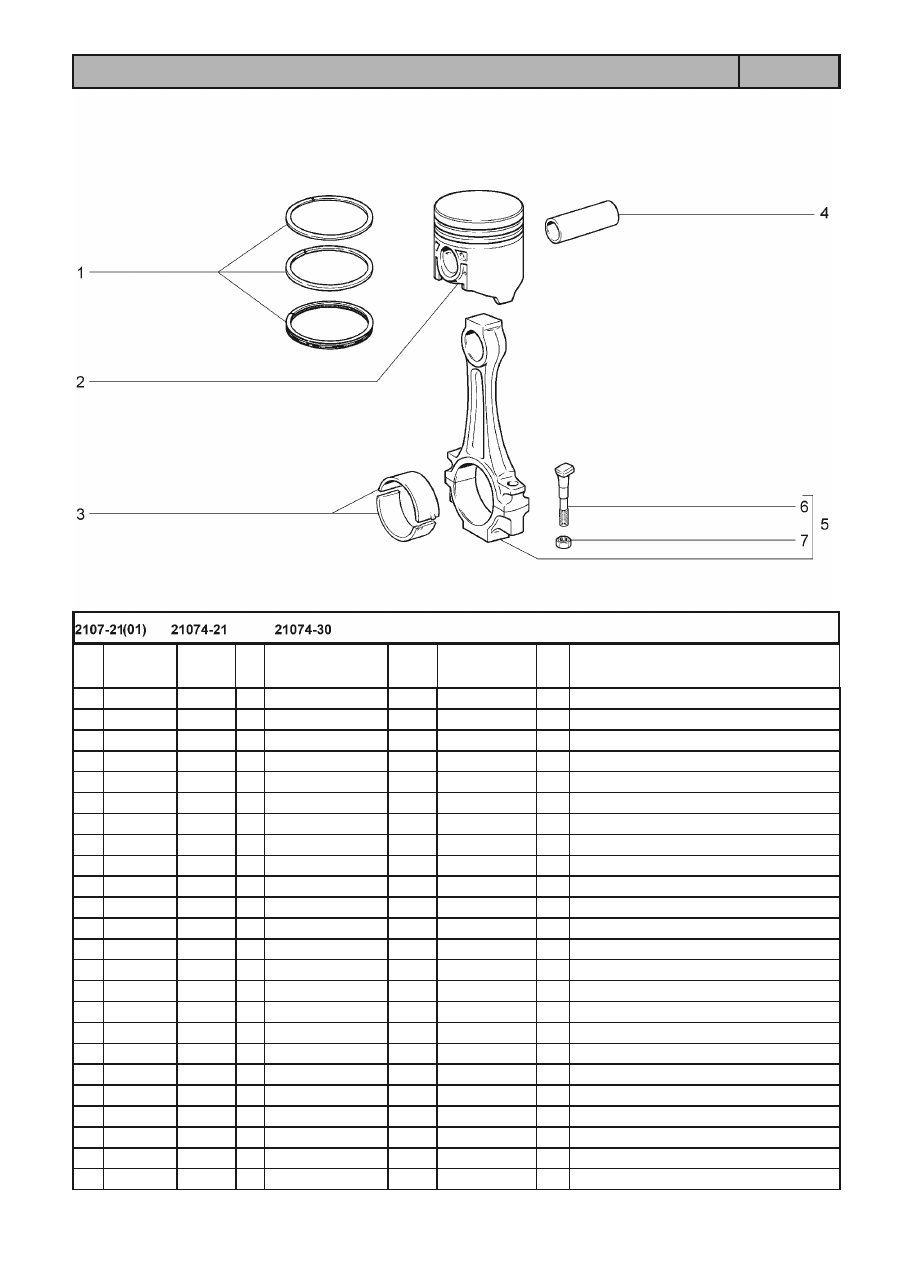

Шатуны и поршни

А130

Шатуны и поршни

А130

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

3

+

21010-1000104-42

~

1

Комплект шатунных вкладышей  -0,25

3

+

21010-1000104-43

~

1

Комплект шатунных вкладышей  -0,50

3

+

21010-1000104-44

~

1

Комплект шатунных вкладышей  -0,75

3

+

21010-1000104-45

~

1

Комплект шатунных вкладышей  -1,00

4

+

21213-1004020-00

*)

4

Палец, класс 1

4

+

21213-1004020-01

*)

4

Палец, класс 2

4

+

21213-1004020-02

*)

4

Палец, класс 3

5

+

21010-1004045-00

4

Шатун с крышкой

6

+

21010-1004062-00

8

Болт шатуна

7

+

00001-0025550-20

8

Гайка М9х1

1

+

21010-1006021-00

2

Шайба

2

+

21010-1006022-00

2

Шайба стопорная

3

+

00001-0059707-21

2

Болт М10х1,25х25

4

+

21010-1006060-00

1

Натяжитель цепи

5

+

21010-1006065-00

1

Плунжер натяжителя

6

+

21010-1006066-00

1

Пружина плунжера

7

+

21010-1006068-00

1

Стержень регулировочный

8

+

21010-1006070-00

1

Шайба

9

+

21010-1006072-00

1

Пружина натяжителя

10

+

21010-1006080-00

1

Кольцо стопорное

11

+

21010-1006062-00

1

Корпус

12

+

21010-1006075-00

1

Сухарь

13

+

21010-1006078-00

1

Гайка

14

+

21010-1006096-00

1

Кольцо сухаря

15

+

00001-0058962-11

2

Гайка М6

16

+

00001-0011977-73

4

Шайба 6 пружинная коническая

17

+

00001-0035408-21

2

Шпилька М6х14

18

+

21010-1006082-00

~

1

Прокладка

18

+

21070-1006082-00

~

1

Прокладка

18

+

21070-1006082-01

~

1

Прокладка

18

+

21070-1006082-02

~

1

Прокладка

19

+

21010-1006098-00

1

Болт

20

+

21030-1006090-00

~

1

Башмак

20

+

21030-1006090-01

~

1

Башмак

21

+

21030-1006040-01

1

Цепь

22

+

21010-1006020-00

2

Звездочка

23

+

21010-1006016-00

2

Штифт

24

+

00001-0009030-21

1

Болт М6х35

25

+

21070-1006100-00

~

1

Успокоитель

26

+

21030-1006100-00

~

1

Успокоитель

27

+

00001-0009028-21

1

Болт М6х30

28

+

00001-0009022-21

1

Болт М6х16

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

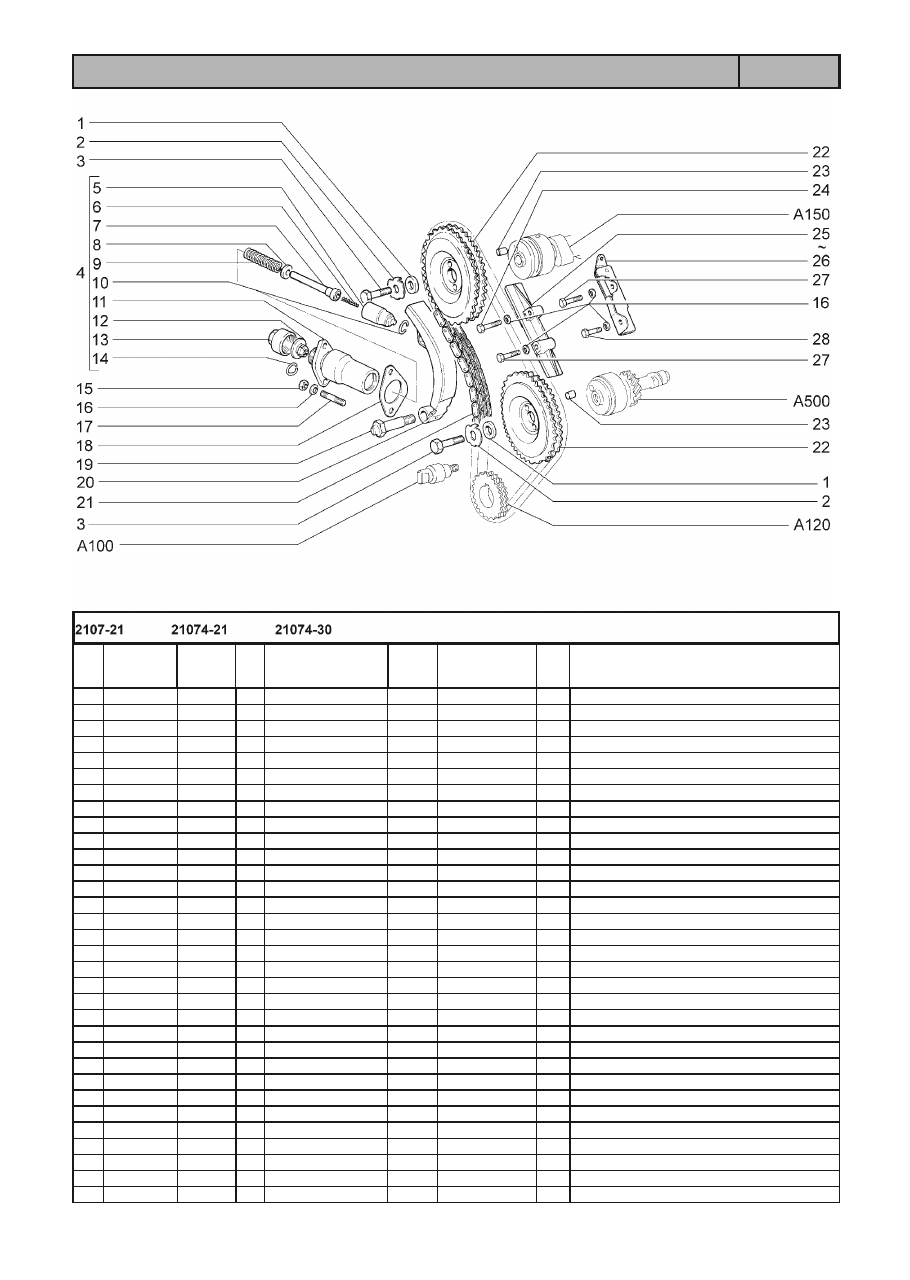

Привод распределительного вала

А140

1

+

21010-1006033-00

1

Корпус подшипников

2

+

00001-0011977-73

2

Шайба 6 пружинная коническая

3

+

00001-0009024-21

2

Болт М6х20

4

+

21010-1006018-00

1

Фланец упорный

5

+

21010-1003017-00

2

Втулка установочная

6

+

21010-1007116-00

8

Рычаг клапана

7

+

21010-1007028-00

16

Сухарь клапана

8

+

21010-1007025-00

8

Тарелка пружины

9

+

21010-1007020-00

8

Пружина наружная

10

+

21010-1007021-00

8

Пружина внутренняя

11

+

21010-1007023-00

8

Шайба опорная

12

+

21010-1007022-00

8

Шайба опорная

13

+

21080-1007026-02

~

8

Колпачок маслоотражательный

13

+

21080-1007026-03

~

8

Колпачок маслоотражательный

14

+

21010-1007032-20

~

4

Втулка клапана +0,02

14

+

21010-1007032-22

~

4

Втулка клапана +0,22

15

+

21010-1007010-00

4

Клапан впускной

16

+

21100-3701686-00

9

Гайка

17

+

00001-0024307-21

7

Шпилька М8х75

17

+

00001-0024308-21

2

Шпилька М8х80

18

+

21010-1006010-20

1

Вал распределительный в сборе

19

+

00001-0043288-01

1

Заглушка 22 чашечная

20

+

21010-1007117-00

8

Пружина рычага

21

+

21010-1007075-00

8

Болт регулировочный

22

+

21010-1007076-00

8

Гайка

23

+

21010-1007077-00

8

Втулка

24

+

21010-1007035-00

8

Кольцо стопорное

25

+

21010-1007033-20

~

4

Втулка клапана +0,02

25

+

21010-1007033-22

~

4

Втулка клапана +0,22

26

+

21010-1007012-01

4

Клапан выпускной

27

+

21010-1007078-00

4

Пластина стопорная

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

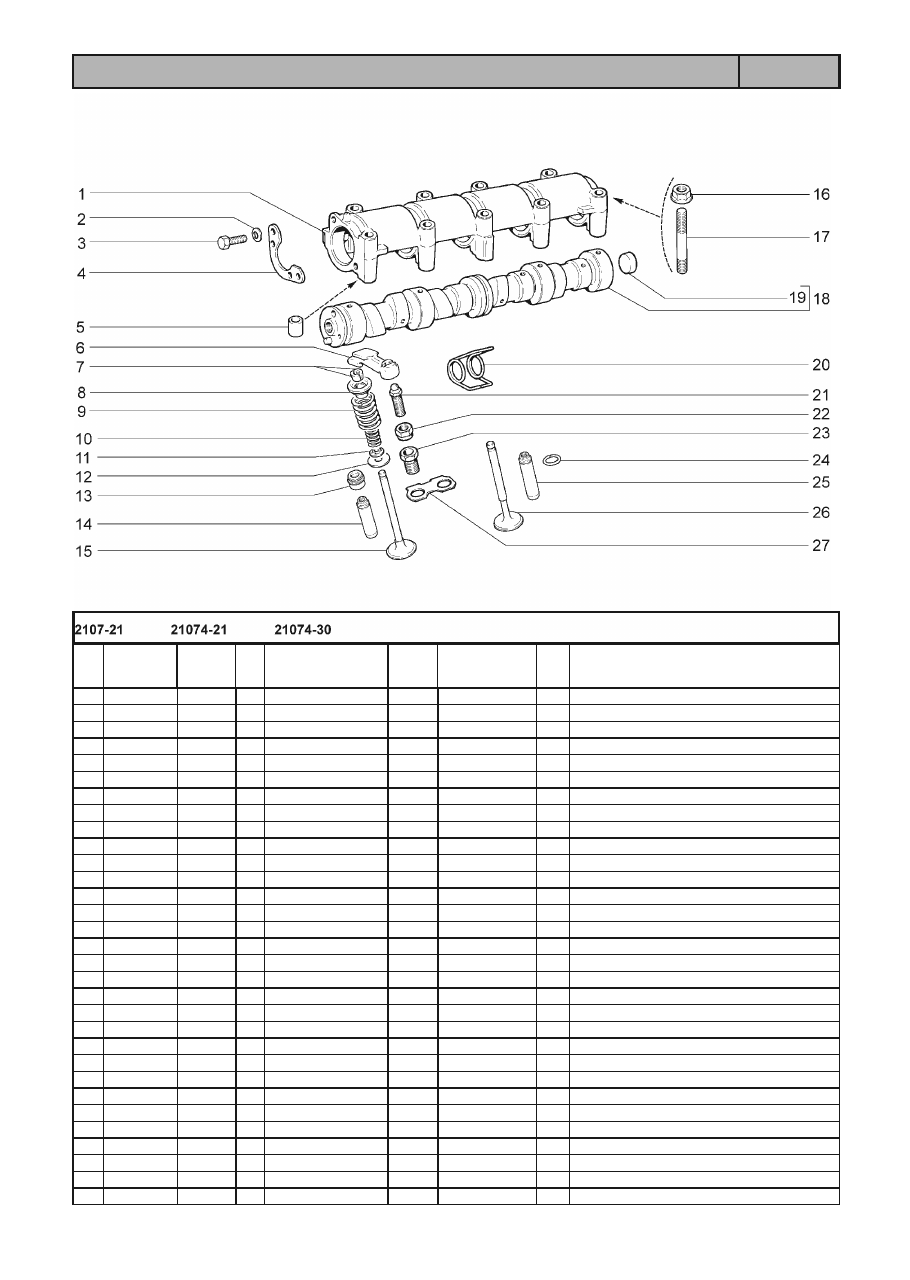

Механизм газораспределительный

А150

1

+

21030-1101150-00

1

Облицовка

2

+

21103-1103010-02

(02)

1

Пробка бака

3

+

00001-0007940-11

(02)

1

Гайка М4 низкая

4

+

21074-1103080-00

(02)

1

Кронштейн

5

+

21080-1103010-11

(01)

1

Пробка бака

6

+

00001-0009032-21

1

Болт М6х40

7

+

00001-0026437-01

1

Шайба 6

8

21010-1101110-00

1

Хомут наружный

9

21010-1101114-00

1

Хомут внутренний

10

21061-1101154-00

1

Прокладка

11

+

21073-1101005-01

(01)

1

Бак топливный с прокладками в сборе

11

+

21074-1101005-00

(02)

1

Бак топливный с прокладками в сборе

12

+

00001-0007940-11

8

Гайка М4 низкая

13

+

00001-0011953-70

8

Шайба 4 пружинная

14

+

21214-1101138-10

1

Прокладка

15

+

21214-1101274-00

1

Кольцо ограничительное

16

+

21073-1101011-00

(01)

1

Бак топливный

16

+

21074-1101011-00

(02)

1

Бак топливный

17

+

21010-1101120-00

~

2

Прокладка хомутов

17

+

21010-1101120-01

~

2

Прокладка хомутов

18

+

21073-1139009-00

~

1

Электробензонасос

18

+

21073-1139009-01

~

1

Электробензонасос

19

+

21010-1101107-00

1

Прокладка нижняя

20

21050-1101157-10

1

Прокладка задняя 225 мм.

20

21061-1101156-10

1

Прокладка передняя 450 мм.

20

21080-1101157-00

3

Прокладка 220 мм.

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

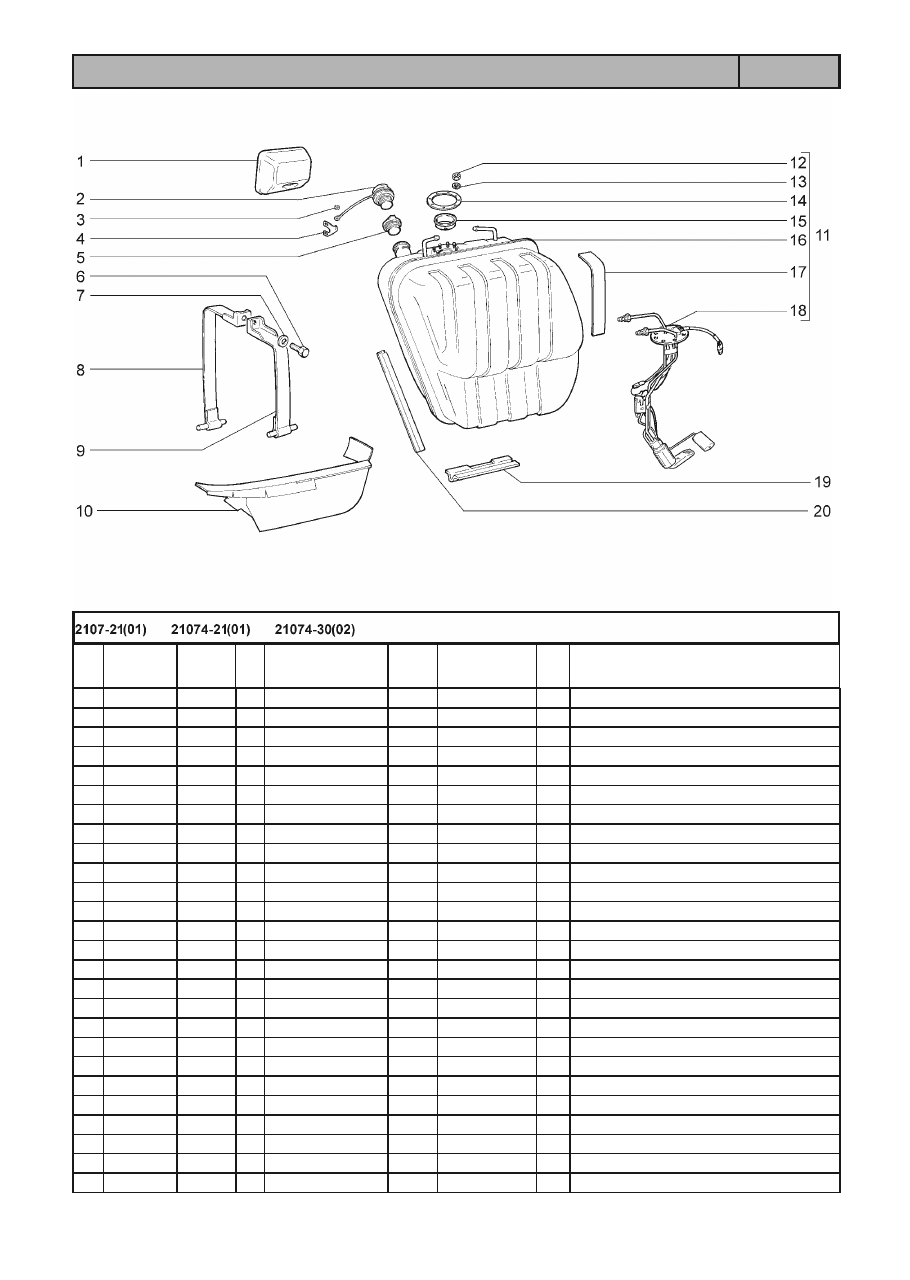

Бак топливный

А200

1

+

21214-1104136-00

1

Винт зажима

2

+

21214-1104116-00

1

Зажим

3

+

00001-0009021-21

2

Болт М6х14

4

+

00001-0005164-70

3

Шайба 6 пружинная

5

+

21044-1104092-00

1

Кронштейн топливопроводов

6

+

21110-1144025-02

1

Винт крепления топливной трубки

7

+

00001-0026053-70

1

Шайба  6 стопорная

8

+

21044-1104013-00

1

Трубка топливная передняя

9

+

21044-1104054-00

1

Трубка сливная передняя

10

+

21120-1117010-02

~

1

Фильтр топливный

10

+

21120-1117010-03

~

1

Фильтр топливный

10

+

21120-1117010-04

~

1

Фильтр топливный

10

+

21120-1117010-05

~

1

Фильтр топливный

11

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

12

+

00001-0009024-21

1

Болт М6х20

13

+

21120-1117020-00

1

Кронштейн

14

+

21073-1104017-10

1

Трубка топливного трубопровода в сборе

15

+

21073-1104208-10

1

Шланг топливного фильтра

16

+

21073-1104034-00

1

Трубка топливного трубопровода

17

+

21073-1104222-10

1

Трубка топливного фильтра и агрегата

впрыска

18

+

00001-0045677-80

1

Хомут 126,5

19

+

00001-0045680-80

3

Хомут 93

20

+

21073-1104076-00

1

Трубка топливная задняя

21

+

21073-1104089-00

1

Уплотнитель разрезной

22

+

21073-1104078-00

1

Трубка сливная задняя

23

+

21073-1104012-10

1

Трубка сливная в сборе

24

+

21120-1104252-00

~

10

Кольцо уплотнительное

24

+

21120-1104252-03

~

10

Кольцо уплотнительное

25

+

21073-1104224-10

1

Шланг сливной трубки и агрегата впрыска

26

+

21073-1104032-00

1

Трубка сливная

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

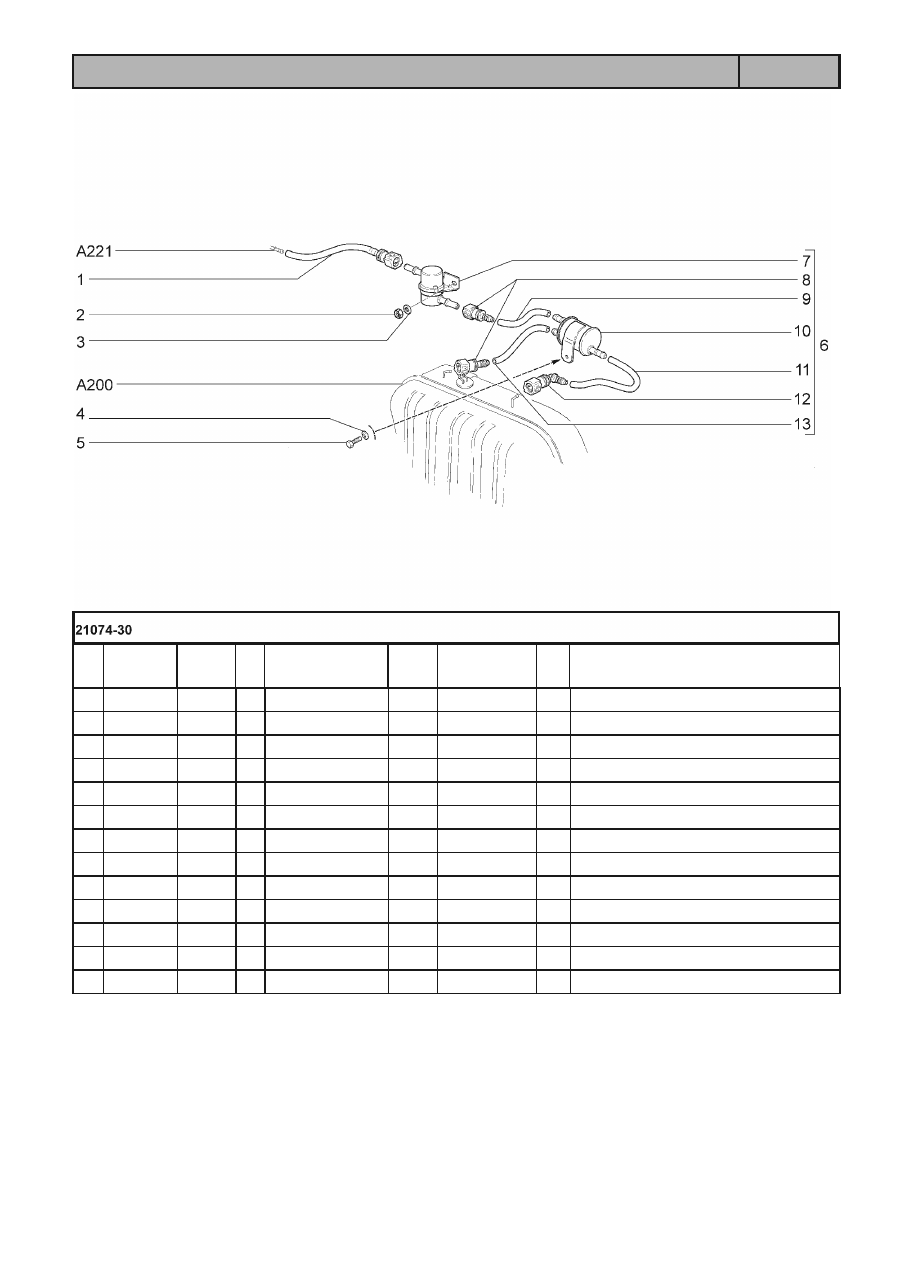

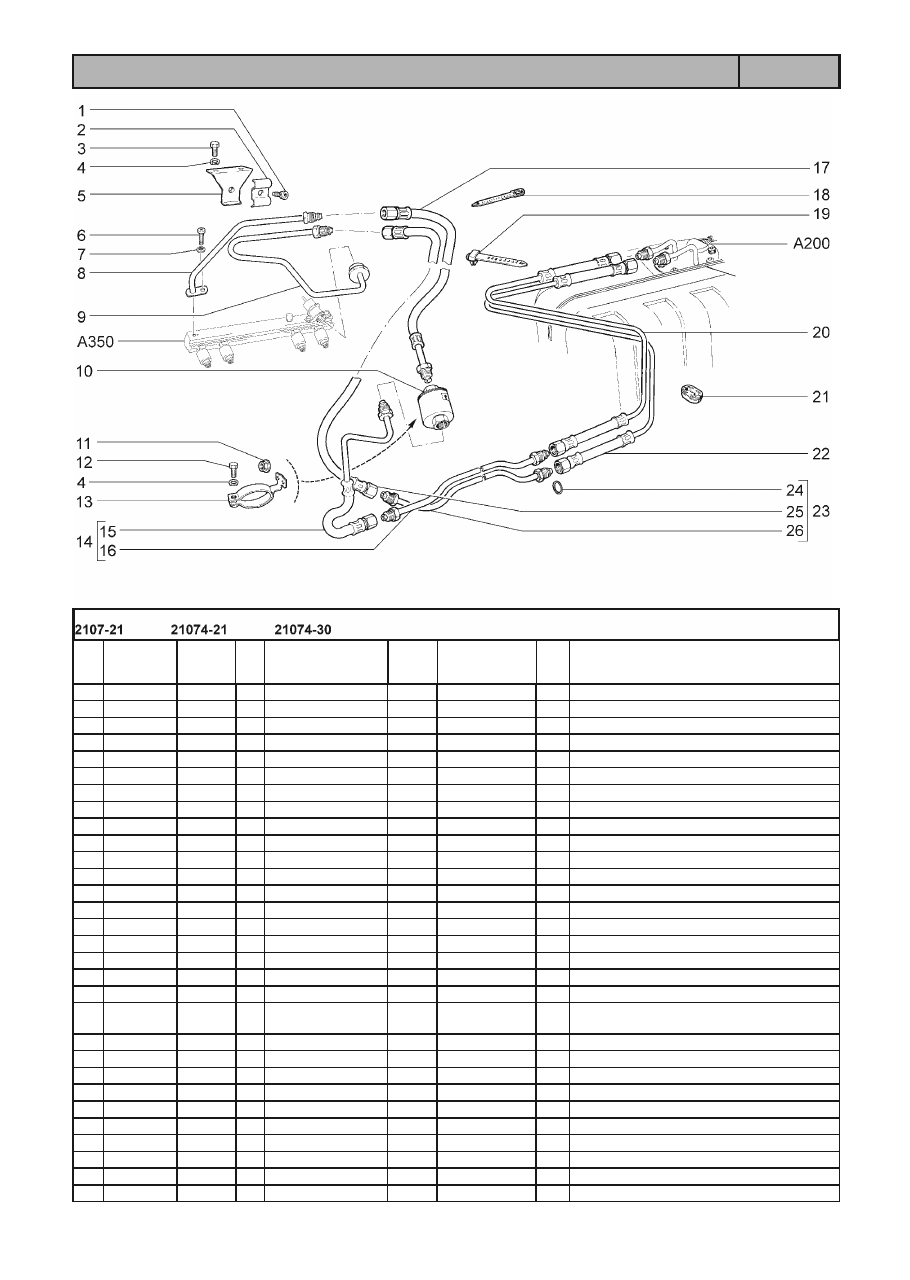

Трубопроводы топливные

А210

1

+

21100-1104126-00

1

Шланг 500мм

2

+

00001-0001685-90

4

Хомут 12

3

+

00001-0007259-11

2

Гайка М6 низкая

4

+

00001-0005164-70

3

Шайба 6 пружинная

5

+

00001-0005194-01

2

Шайба 6

6

+

00001-0001687-90

2

Хомут 15,5

7

+

21010-1104017-00

1

Трубка паропровода передняя

8

+

21073-1164009-20

1

Адсорбер в сборе

9

+

21080-1104025-00

1

Шланг бензопровода 330мм

10

+

21080-1164083-00

1

Шланг 220мм

11

+

00001-0009030-21

1

Болт М6х35

12

+

00001-0026444-01

1

Шайба 6

13

+

21120-1164010-10

~

1

Адсорбер

13

+

21120-1164010-12

~

1

Адсорбер

14

+

21073-1164075-00

1

Кронштейн адсорбера

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

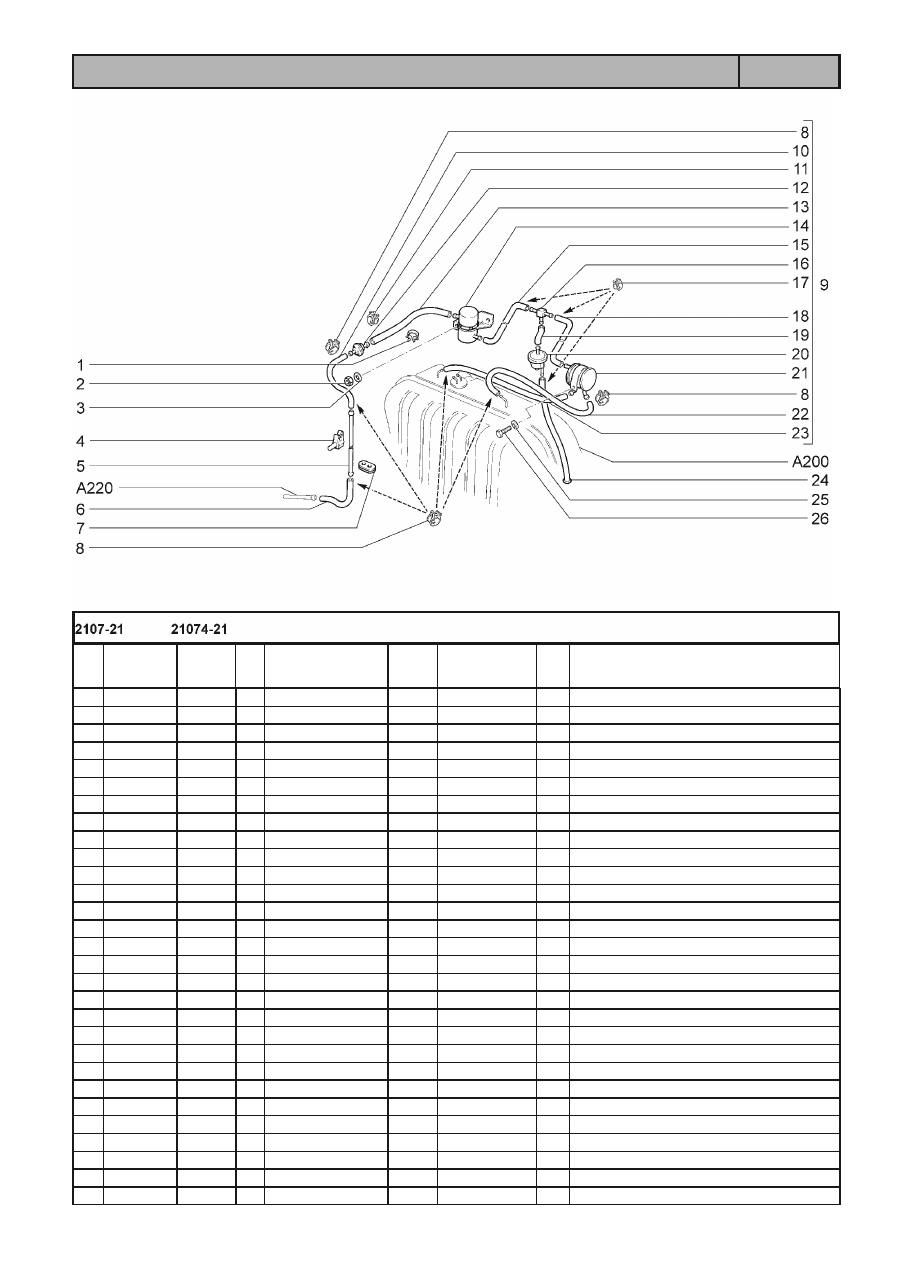

Система улавливания паров бензина (адсорбер)

А220

1

+

21103-1164087-10

1

Шланг 170мм

2

+

00001-0001685-90

6

Хомут 12

3

+

00001-0001687-90

2

Хомут 15,5

4

+

00001-0007259-11

2

Гайка М6 низкая

5

+

00001-0005164-70

3

Шайба 6 пружинная

6

+

00001-0005194-01

2

Шайба 6

7

+

00001-0009021-21

2

Болт М6х14

8

+

00001-0011977-73

2

Шайба 6 пружинная коническая

9

+

21214-1164100-00

1

Кронштейн крепления клапана

10

+

21074-1164042-00

1

Клапан продувки адсорбера в сборе

11

+

21103-1164200-01

~

1

Клапан продувки адсорбера

11

+

21103-1164200-02

~

1

Клапан продувки адсорбера

12

+

21103-1164097-10

~

1

Шланг 550мм

12

+

21103-1164097-11

~

1

Шланг 550мм

13

+

21103-1164109-10

~

1

Шланг 900мм

13

+

21103-1164109-11

~

1

Шланг 900мм

14

+

00001-0045677-80

2

Хомут 126,5

15

+

21010-1104017-00

1

Трубка паропровода передняя

16

+

21103-1164091-10

1

Шланг 350мм

17

+

21074-1164009-00

1

Адсорбер в сборе

18

+

21103-1164010-01

~

1

Адсорбер

18

+

21103-1164010-02

~

1

Адсорбер

19

+

00001-0026444-01

1

Шайба 6

20

+

00001-0009030-21

1

Болт М6х35

21

+

21073-1164075-00

1

Кронштейн адсорбера

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

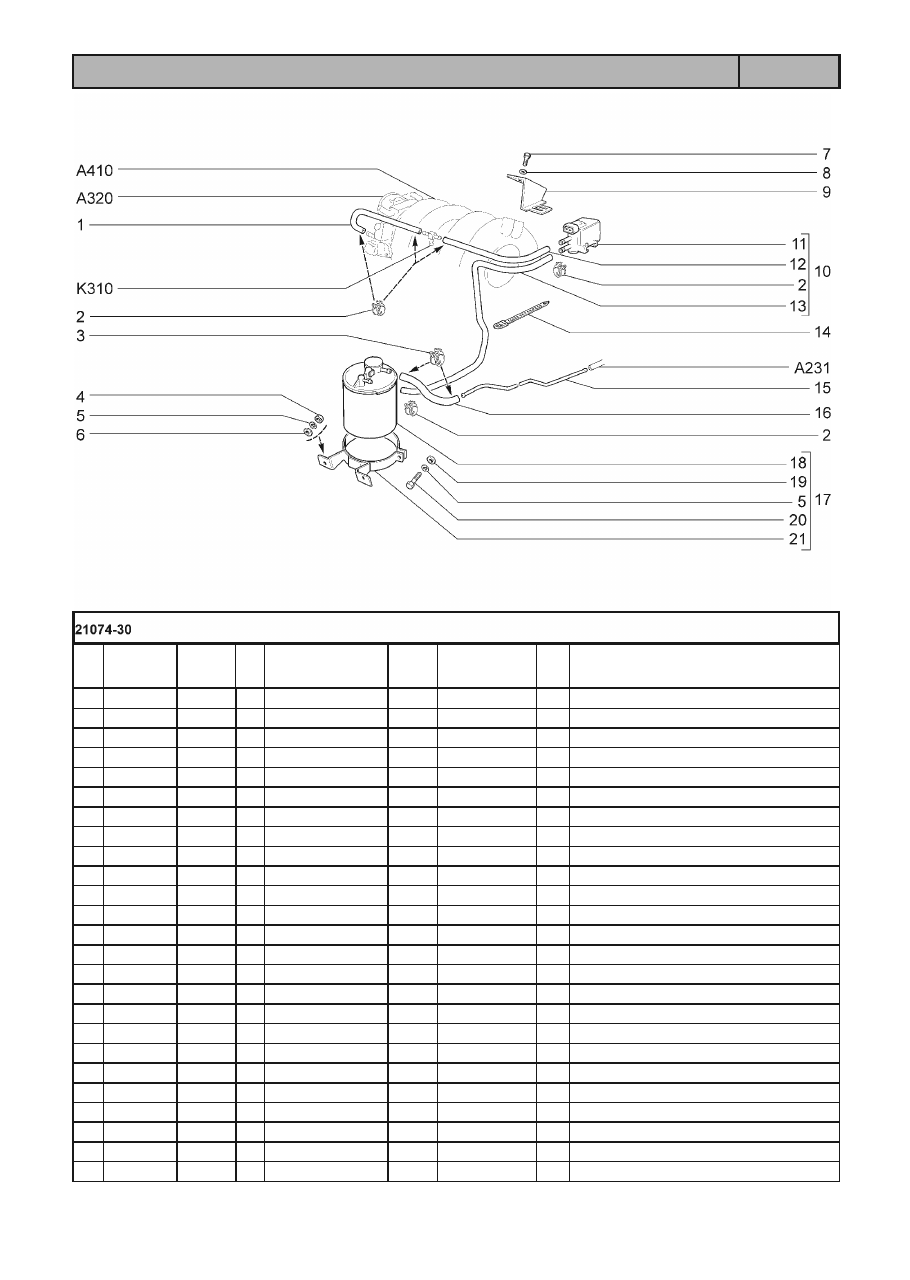

Система улавливания паров бензина (адсорбер)

А221

1

+

00001-0045700-80

2

Скоба 18х3

2

+

00001-0058962-11

2

Гайка М6

3

+

00001-0005194-01

2

Шайба 6

4

+

21010-1104022-00

1

Скоба крепления трубки

5

+

21061-1104085-00

1

Трубка паропровода задняя

6

+

21010-1104070-00

1

Шланг 120мм

7

+

21010-1104089-00

1

Уплотнитель разрезной

8

+

00001-0001687-90

8

Хомут 15,5

9

+

21073-1164040-00

1

Сепаратор с клапанами в сборе

10

+

21020-1104025-00

1

Шланг 255мм

11

+

00001-0001685-90

2

Хомут 12

12

+

21050-1164060-00

~

1

Клапан бензобака

12

+

21050-1164060-01

~

1

Клапан бензобака

13

+

21214-1164086-00

1

Шланг 900мм

14

+

21070-1164034-00

~

1

Клапан гравитационный

14

+

21070-1164034-01

~

1

Клапан гравитационный

15

+

21040-1164088-00

1

Шланг 50мм

16

+

21214-1164181-00

1

Тройник

17

+

00001-0001709-90

7

Хомут 9,5

18

+

21210-1164088-00

1

Шланг 80мм

19

+

21073-1164088-00

1

Шланг 100мм

20

+

21214-1164080-00

~

1

Клапан предохранительный

20

+

21214-1164080-01

~

1

Клапан предохранительный

21

+

21073-1164050-00

1

Сепаратор

22

+

21010-1104016-00

1

Шланг 300мм

23

+

21080-1104025-00

1

Шланг 330мм

24

+

21073-1101079-00

1

Шланг 280мм

25

+

00001-0011977-73

1

Шайба 6 пружинная коническая

26

+

00001-0009022-21

1

Болт М6х16

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

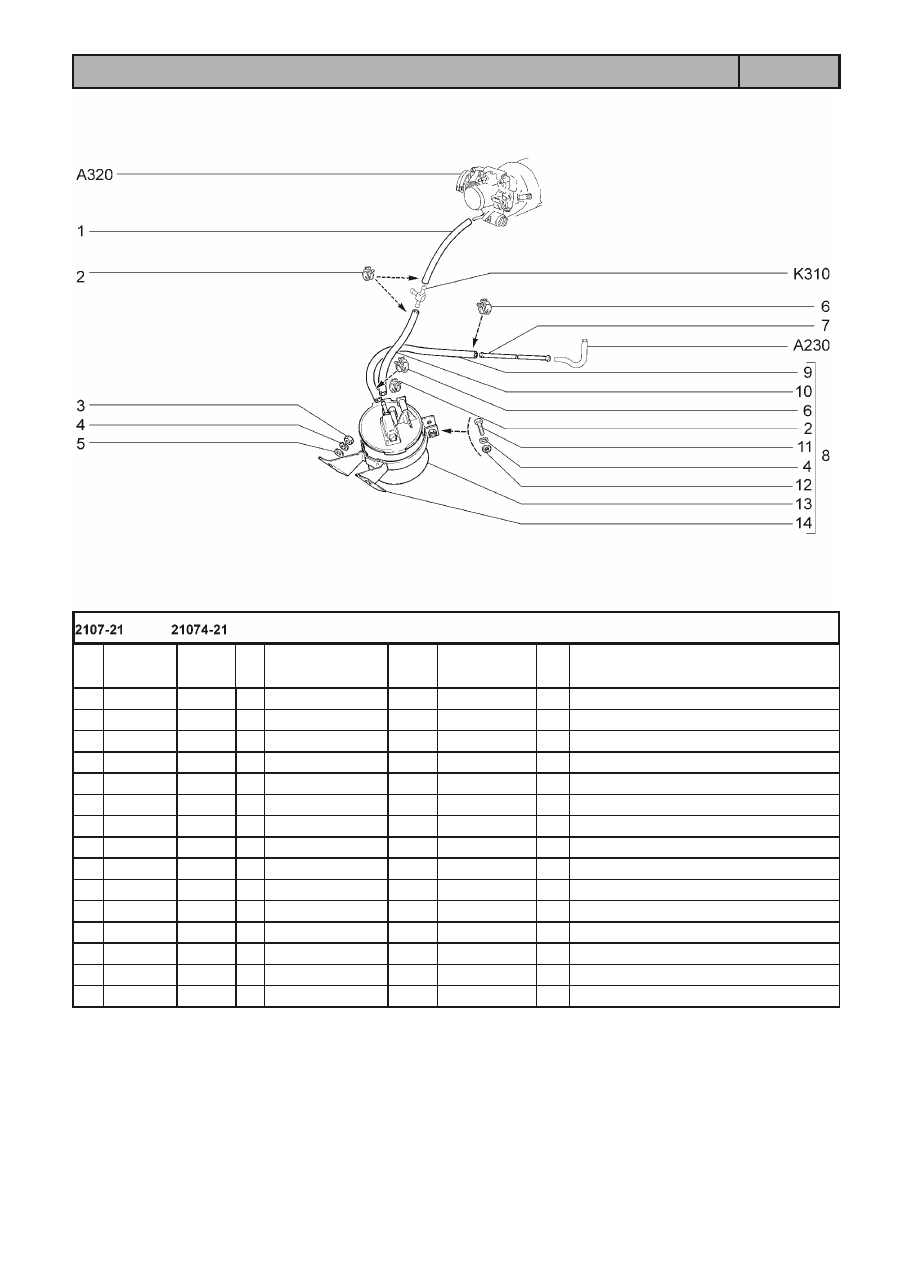

Система улавливания паров бензина (сепаратор)

А230

1

+

21074-1164246-00

1

Трубка паропровода задняя в сборе

2

+

00001-0058962-11

2

Гайка М6

3

+

00001-0005194-01

2

Шайба 6

4

+

00001-0011977-73

1

Шайба 6 пружинная коническая

5

+

00001-0009022-21

1

Болт М6х16

6

+

21074-1164045-00

1

Сепаратор с трубками в сборе

7

+

21150-1164032-00

1

Клапан гравитационный

8

+

11180-1104410-00

2

Соединитель

9

21074-1164127-00

1

Трубка

10

+

21074-1164050-00

1

Сепаратор

11

21074-1164337-00

1

Трубка

12

+

11180-1104410-11

1

Соединитель

13

21074-1164347-00

1

Трубка

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Система улавливания паров бензина (сепаратор)

А231

1

+

00001-0038321-01

4

Гайка М6 с зубчатым буртиком

2

+

21150-1109250-00

1

Кронштейн

3

+

21073-1109172-00

~

1

Шланг воздухозаборника в сборе

3

+

21073-1109172-01

~

1

Шланг воздухозаборника в сборе

4

+

21082-1109362-00

1

Наконечник воздухозаборника

5

+

21210-1109175-30

1

Шланг воздухозаборника

6

+

21073-1109177-00

1

Проставка шланга

7

+

21120-1109249-00

3

Опора воздушного фильтра

8

+

21073-1109010-11

~

1

Фильтр воздушный в сборе

8

+

21073-1109010-12

~

1

Фильтр воздушный в сборе

9

+

00001-0026397-01

2

Шайба 6

10

+

00001-0009022-21

2

Болт М6х16

11

+

21073-1148034-00

~

1

Шланг

11

+

21073-1148034-01

~

1

Шланг

11

+

21073-1148034-03

~

1

Шланг

12

+

21120-1148080-00

~

1

Хомут винтовой

12

+

21120-1148080-01

~

1

Хомут винтовой

12

+

21120-1148080-03

~

1

Хомут винтовой

13

+

21040-1130010-00

1

Датчик расхода воздуха

14

+

21083-1130020-00

1

Втулка уплотнительная

15

+

21073-1109188-00

1

Кронштейн

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

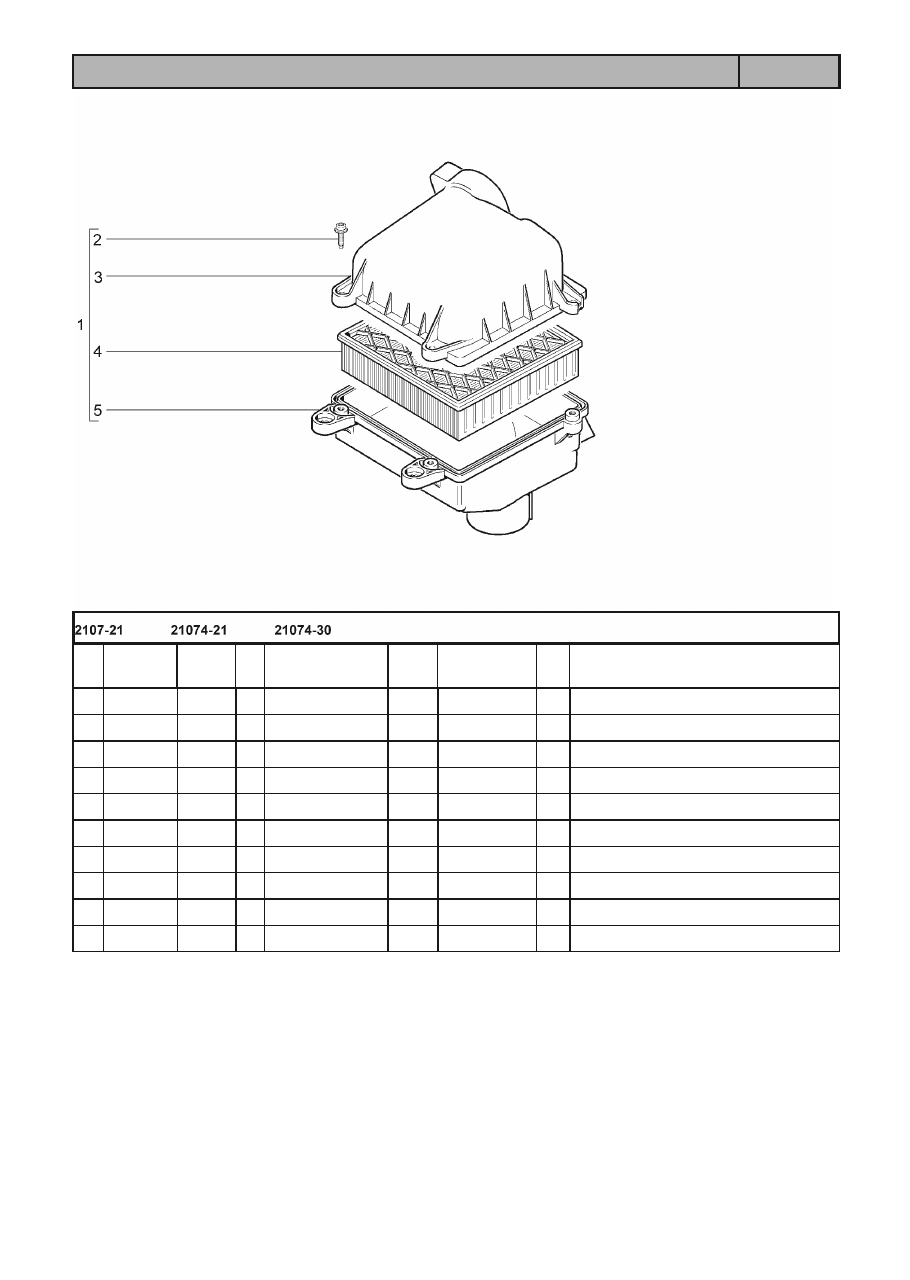

Установка фильтра воздушного

А300

1

21073-1109011-01

~

1

Фильтр воздушный в сборе

1

21073-1109011-02

~

1

Фильтр воздушный в сборе

2

21120-1109244-00

4

Винт

3

21120-1109016-10

1

Полукорпус воздушного фильтра верхний

4

+

21120-1109080-00

~

1

Элемент фильтрующий

4

+

21120-1109080-02

~

1

Элемент фильтрующий

4

+

21120-1109080-03

~

1

Элемент фильтрующий

4

+

21120-1109080-04

~

1

Элемент фильтрующий

4

+

21120-1109080-06

~

1

Элемент фильтрующий

5

+

21120-1109013-00

1

Полукорпус воздушного фильтра нижний

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

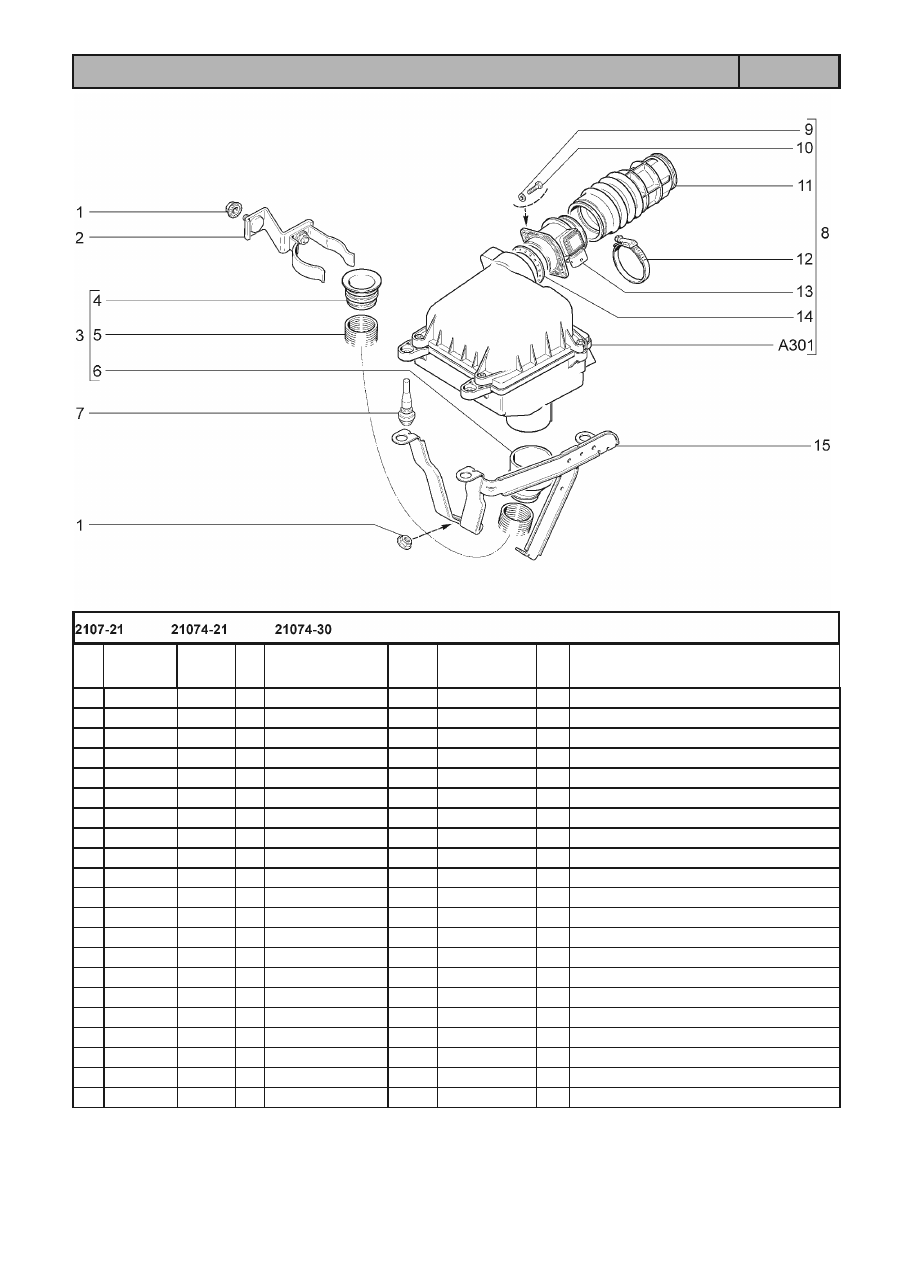

Фильтр воздушный

А301

1

+

00001-0011980-73

2

Шайба 8 пружинная коническая

2

+

00001-0061008-21

2

Гайка М8

3

+

21080-1107063-00

1

Шланг 270мм

4

+

00001-0021700-90

4

Хомут 16 ленточный

5

+

21230-1148035-10

1

Шланг

6

+

21120-1148080-00

~

3

Хомут

6

+

21120-1148080-01

~

3

Хомут

6

+

21120-1148080-03

~

3

Хомут

7

+

21073-1148041-00

1

Проставка

8

+

21120-1148038-00

1

Шланг 480 мм

9

+

21120-1148015-00

1

Прокладка патрубка

10

+

21230-1148055-00

1

Болт

11

+

00001-0026397-01

1

Шайба 6

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

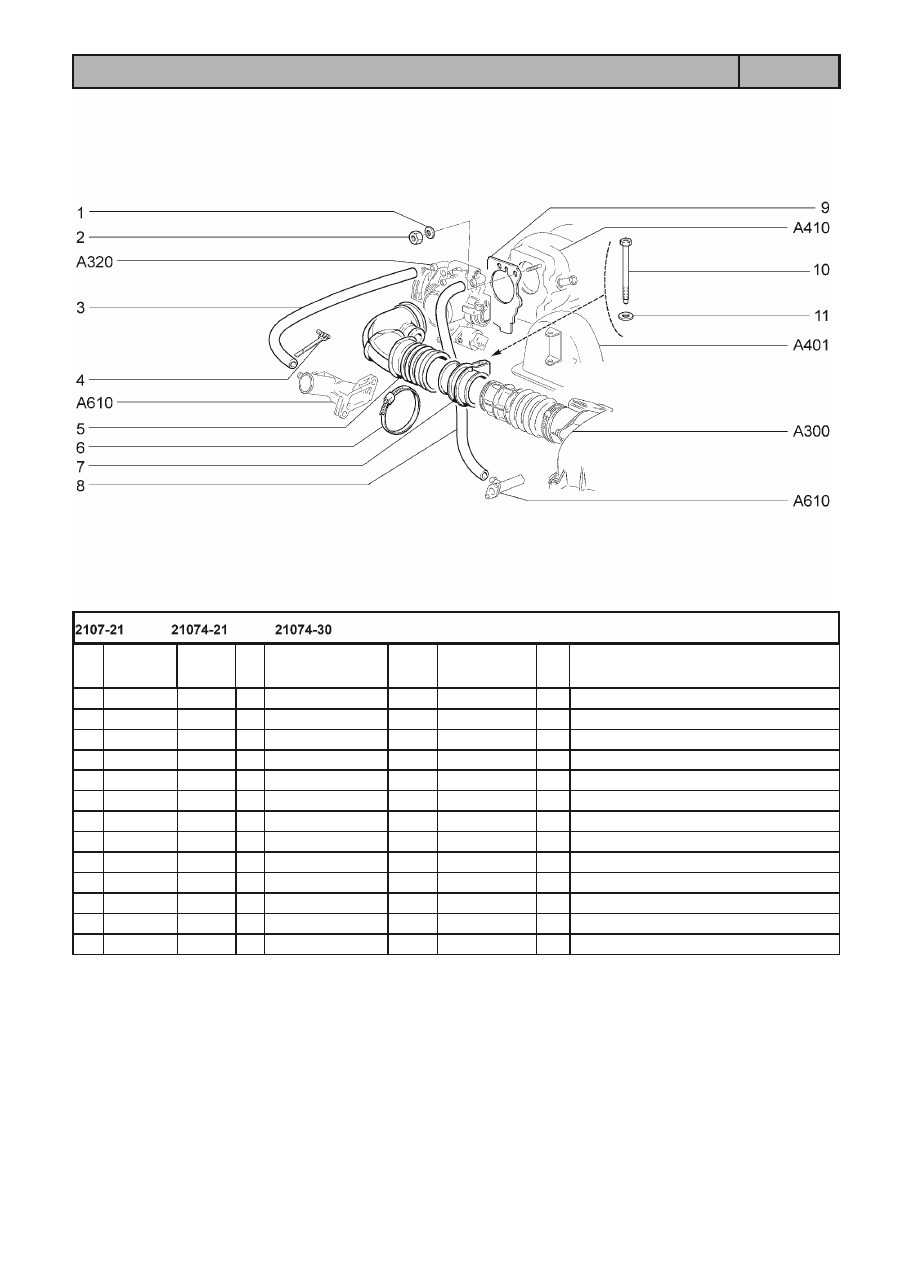

Система подачи воздуха

А310

1

+

21120-1148010-12

1

Патрубок дроссельный в сборе

2

+

21120-1148110-02

1

Патрубок дроссельный

3

+

21120-1148176-02

1

Фильтр

4

+

21120-1148200-00

1

Датчик положения заслонки

5

21100-1107892-01

4

Винт М4х0,7х14

6

+

21120-1148300-02

1

Регулятор холостого хода

7

+

21120-1148376-02

1

Кольцо уплотнительное

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

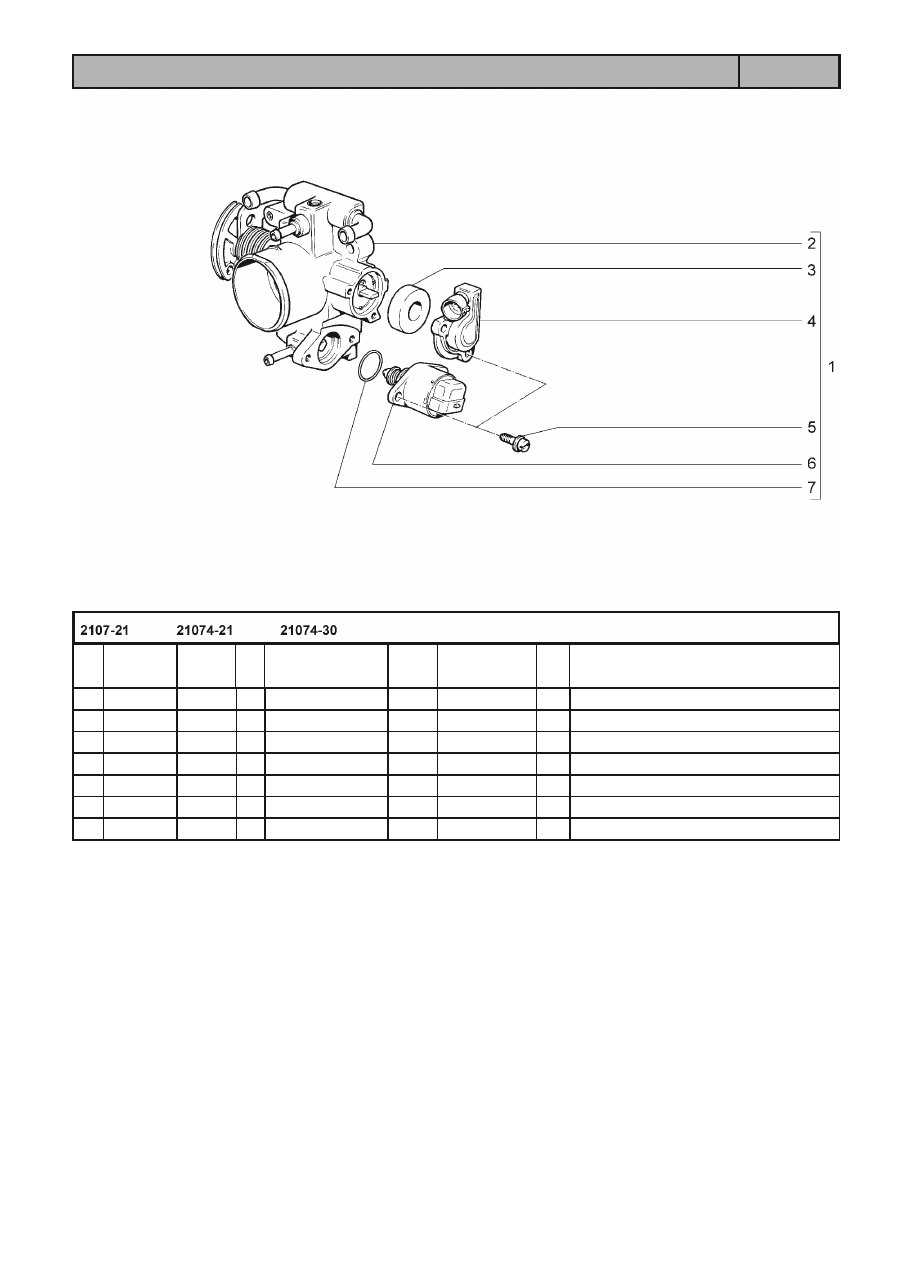

Патрубок дроссельный

А320

1

+

00001-0009022-21

2

Болт М8х16

2

+

00001-0005164-70

2

Шайба 6 пружинная

3

+

21080-1108089-00

1

Защелка

4

+

21080-1108054-00

1

Трос привода акселератора в сборе

5

+

21214-1108069-20

1

Кронштейн

6

+

00001-0045700-80

1

Скоба 20х3

7

+

21073-1104093-00

1

Кронштейн

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

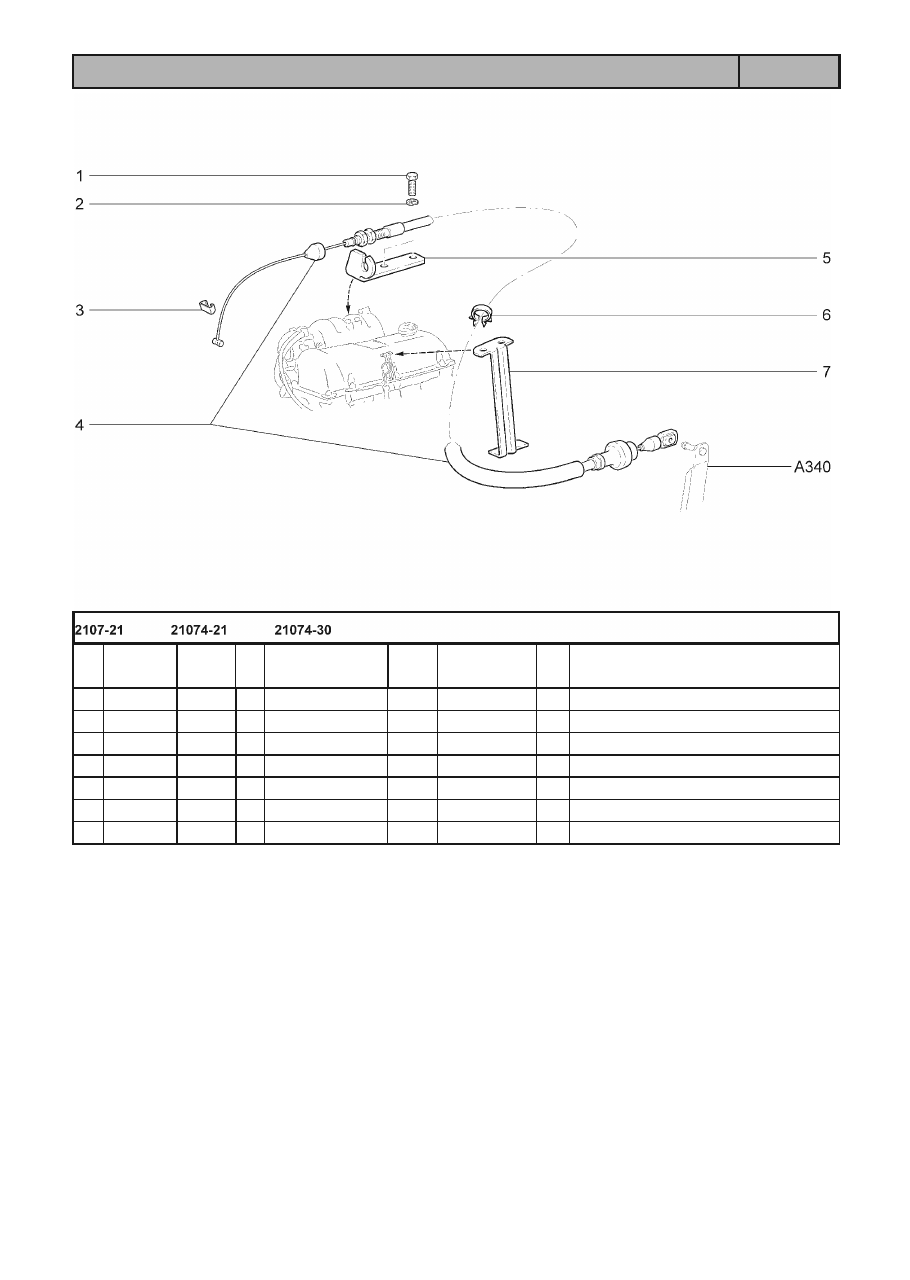

Привод акселератора

А330

1

+

21073-1108021-00

1

Кронштейн

2

+

00001-0005196-01

2

Шайба 8

3

+

21080-1108052-00

2

Втулка

4

+

21080-1108036-00

1

Пружина возвратная рычага

5

+

00001-0007342-01

1

Шплинт 2х15

6

+

21214-1108273-00

1

Заглушка

7

21212-1108024-00

1

Прокладка упора рычага

8

+

21073-1108015-00

1

Рычаг привода акселератора

9

+

21010-1108014-10

1

Педаль привода акселератора

10

+

21080-1107148-00

1

Шайба стопорная

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

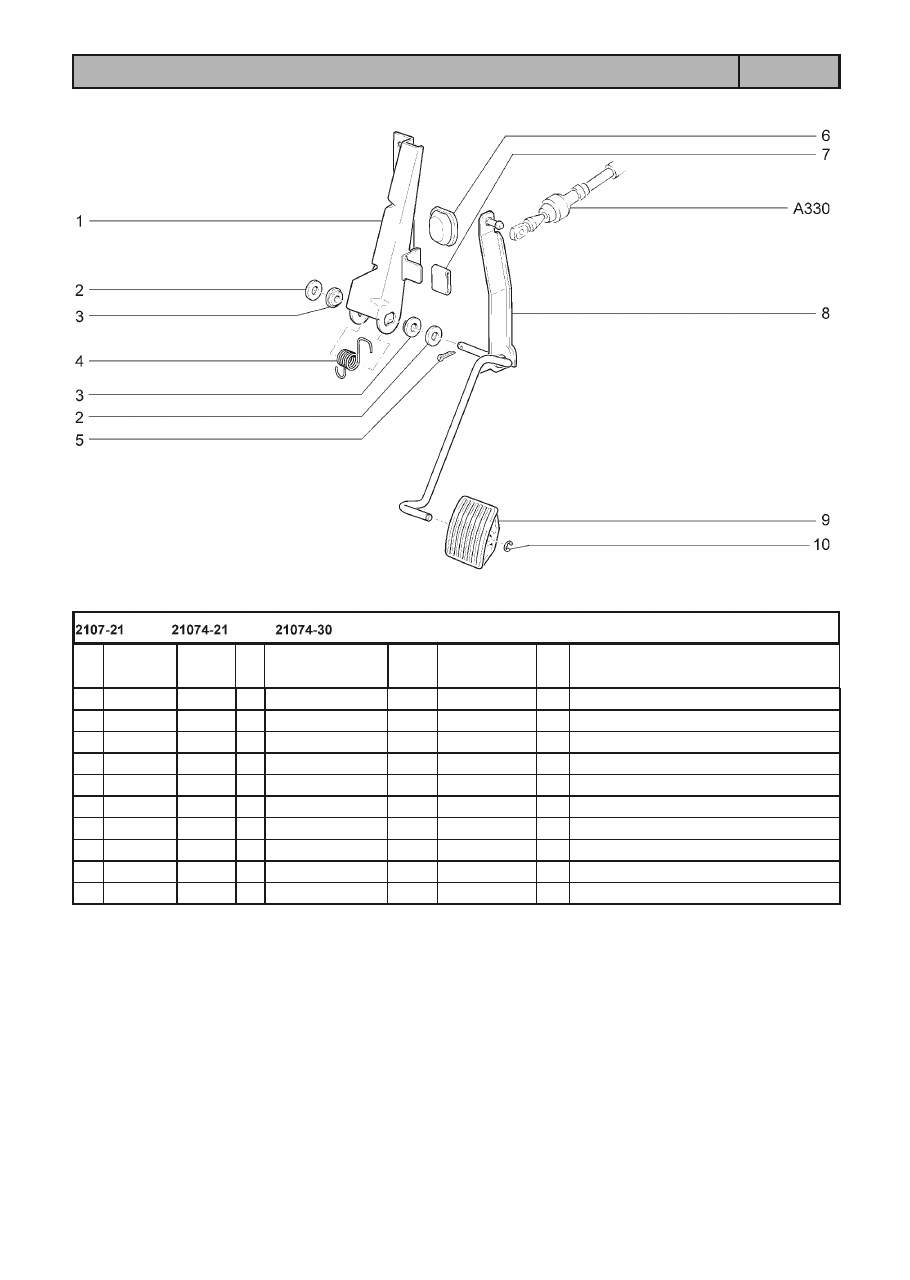

Педаль привода акселератора

А340















содержание      ..      1      2      3      ..
