LADA 2107. Каталог деталей и сборочных единиц - часть 1

СОДЕРЖАНИЕ

Правила пользования каталогом …………………………………………………………. ...... 4

Модификации автомобилей и их комплектации …………………………………………... 6

Перечень иллюстраций.........................................................................................7

Иллюстрации и перечни деталей и сборочных единиц:

Двигатель .................................................................................................А

Трансмиссия …………………………………………………………………………. ...... В

Тормозная система …………………………………………………………………....... С

Управление рулевое, подвеска и колеса ………………………………………… .. D

Устройства вспомогательные ……………………………………………………… ... Е

Электрооборудование ………………………………………………………………. .... К

Кузов ……………………………………………………………………………………....... М

Инструмент ……………………………………………………………………………. ...... Y

Заглушки ……………………………………………………………………………….. ..... Z

Таблицы:

Таблицы нормалей …………………………………………………………………… ..... Т

Арматура жгутов проводов......................................................................АП

Сальники ………………………………………………………………………………. ...... S

Подшипники ...........................................................................................АВ

Номерной указатель ...............................................................................УН

ПРАВИЛА  ПОЛЬЗОВАНИЯ  КАТАЛОГОМ

В основном разделе Каталога «Иллюстрации и перечни деталей и сборочных единиц»

детали и сборочные единицы размещены по функциональному признаку. Перед каждой

иллюстрацией (см. рис. 1) помещен перечень показанных на ней деталей и сборочных

единиц, оформленный в виде таблицы (см. рис.2).

В  «Таблицах»  приведены  стандартизованные  детали,  сальники  и  подшипники

качения, дан рисунок каждой детали с указанием основных размеров.

В разделе «Номерной указатель» перечислены в порядке возрастания номеров детали

и  сборочные  единицы,  включенные  в  Каталог,  с  указанием  индекса  иллюстрации  и

номера позиции.

Чтобы по функции детали определить ее номер, необходимо:

-

в «Перечне иллюстраций» узнать индекс иллюстрации,

-

по индексу найти иллюстрацию,

-

на иллюстрации определить номер позиции,

-

по номеру позиции определить номер детали.

Чтобы по номеру найти деталь на иллюстрации, необходимо:

-

в «Номерном указателе» определить индекс иллюстрации и номер позиции,

-

по индексу найти иллюстрацию,

-

на иллюстрации по номеру позиции найти деталь.

Ниже приведены условные обозначения, встречающиеся в каталоге.

-относится к первой передаче;

- относится к заднему ходу;

Exp

– для экспорта;

*)

-допускается замена другими классами (в графе «Вариант»);

*

- количество по потребности (в графе «Вариант»);

~

- вариант по выбору;

!

- применять совместно.

00001-0061008-11 - стандартизованная деталь, предпоследняя цифра – код  материала

детали (Таблица 1), последняя – код покрытия (Таблица 2).

Например,  в  номере  00001-0025742-12  предпоследняя  цифра  «1»  указывает,  что

деталь  изготовлена  из  стали  с  пределом  прочности  на  разрыв  от  490  до  784  МПа,  а

последняя  цифра  «2»  означает,  что  деталь  хромируется.  В  разделе  «Таблицы  не

приводятся номера, отличающиеся только последними двумя цифрами.

Код

Материал

Код

Покрытие

Сталь с пределом прочности на разрыв, МПа (кг/мм2)

0

Отсутствие покрытия

0

333 – 490 (34 – 50)

1

Цинкование

1

490 – 784 (50 – 80)

2

Хромирование

2

784 – 980 (80 – 100)

3

Фосфатирование

3

980 – 1176 (100 – 120)

4

Лужение

4

Латунь

5

Никелирование блестящее

5

Легкий сплав

6

Оксидирование

6

Медь

7

Специальное покрытие

7

Другие металлические материалы

8

Специальное покрытие

8

Неметаллический

9

Специальное покрытие

9

Смешанный

Таблица 1

Таблица 2

МОДИФИКАЦИИ   И   КОМПЛЕКТ

АЦИИ   АВТОМОБИЛЕЙ

Автомобиль

Код

комплектации

Исполнение

Двигатель

Рабочий объем

двигателя

Нормы

токсичности

Котроллер

2107-21

20

норма

2104-20

1,5

Евро-2

21040-14111020-10

120

21074-21

20

норма

21067-10

1,6

Евро-2

21067-1411020-11

~

21067-1411020-12

120

21074-30

10

стандарт

21067-20

1,6

Евро-3

21067-1411020-21

~

21067-1411020-22

110

ПЕРЕЧЕНЬ ИЛЛЮСТРАЦИЙ

Наименование иллюстраций

Индекс

1

2

А. Двигатель

А0. Двигатель в сборе

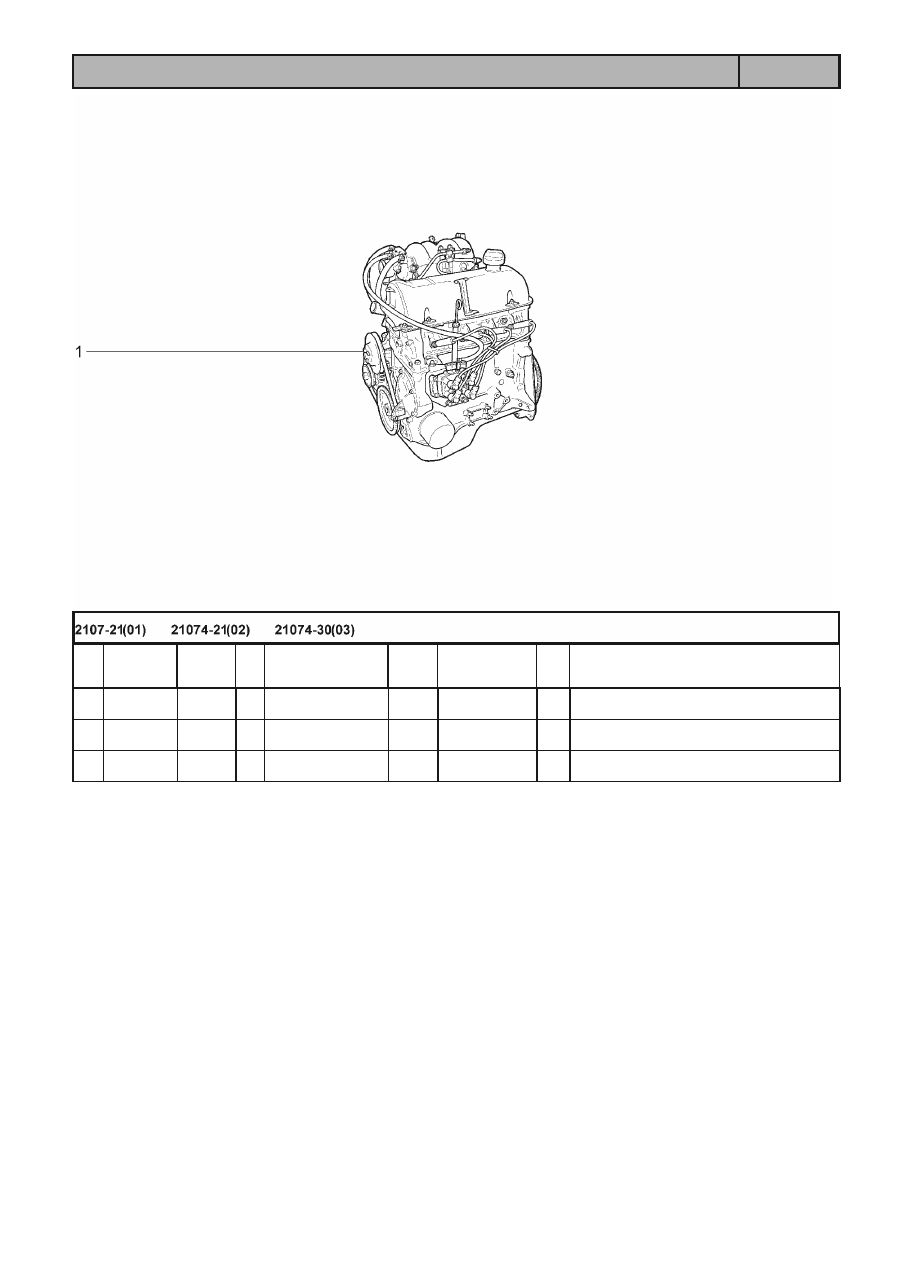

Двигатель

А001

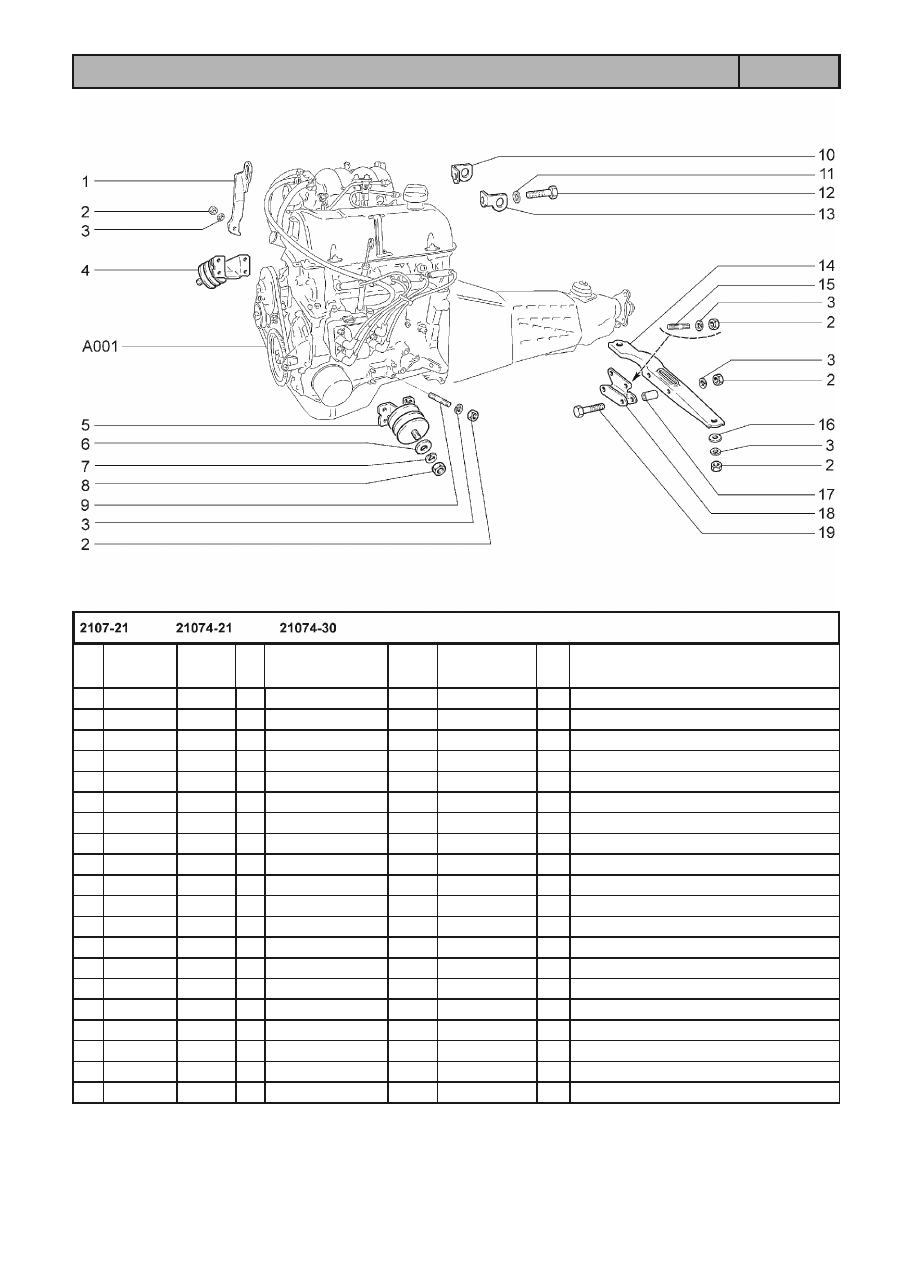

Подвеска двигателя

А010

А1. Основные элементы двигателя

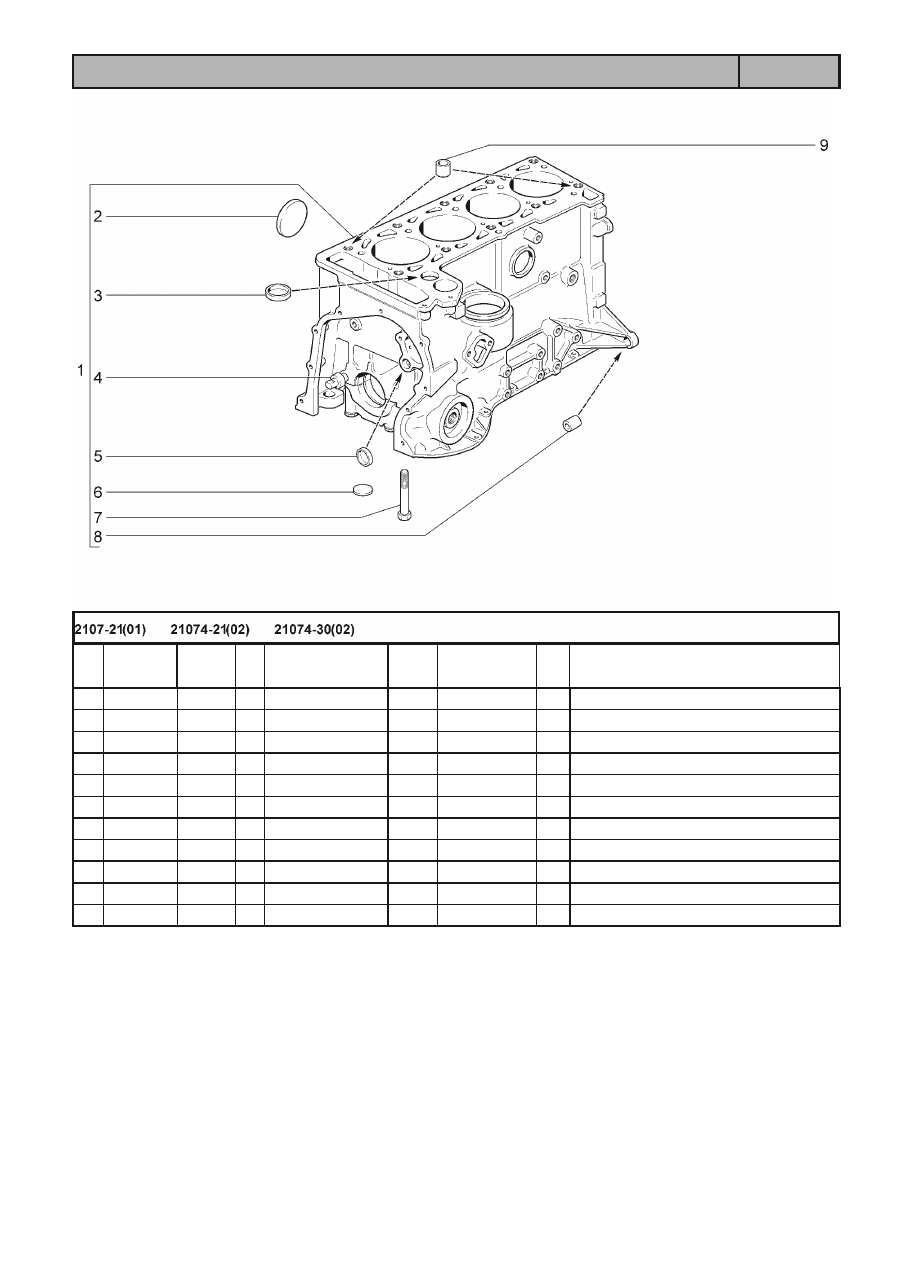

Блок цилиндров

А100

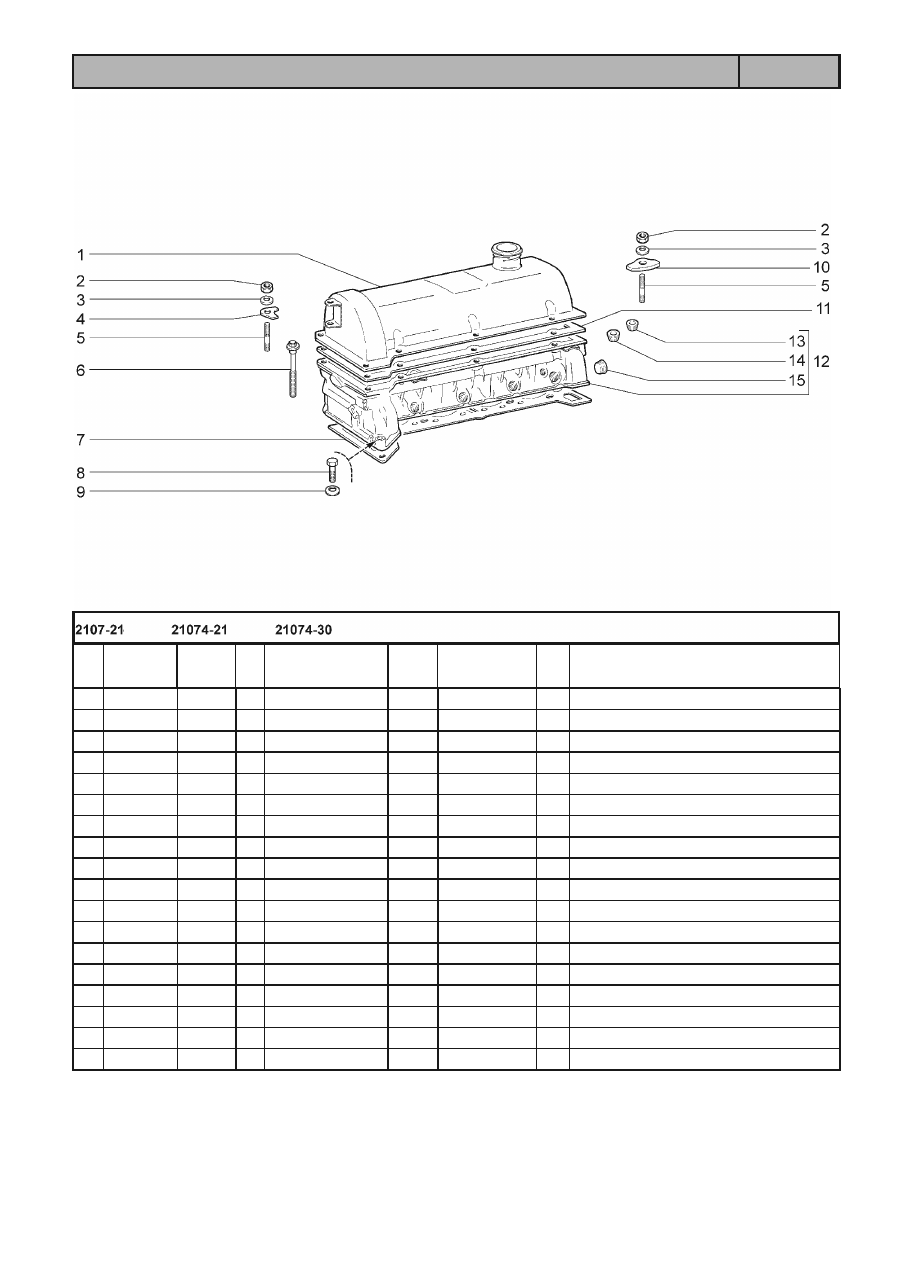

Головка блока цилиндров

А101

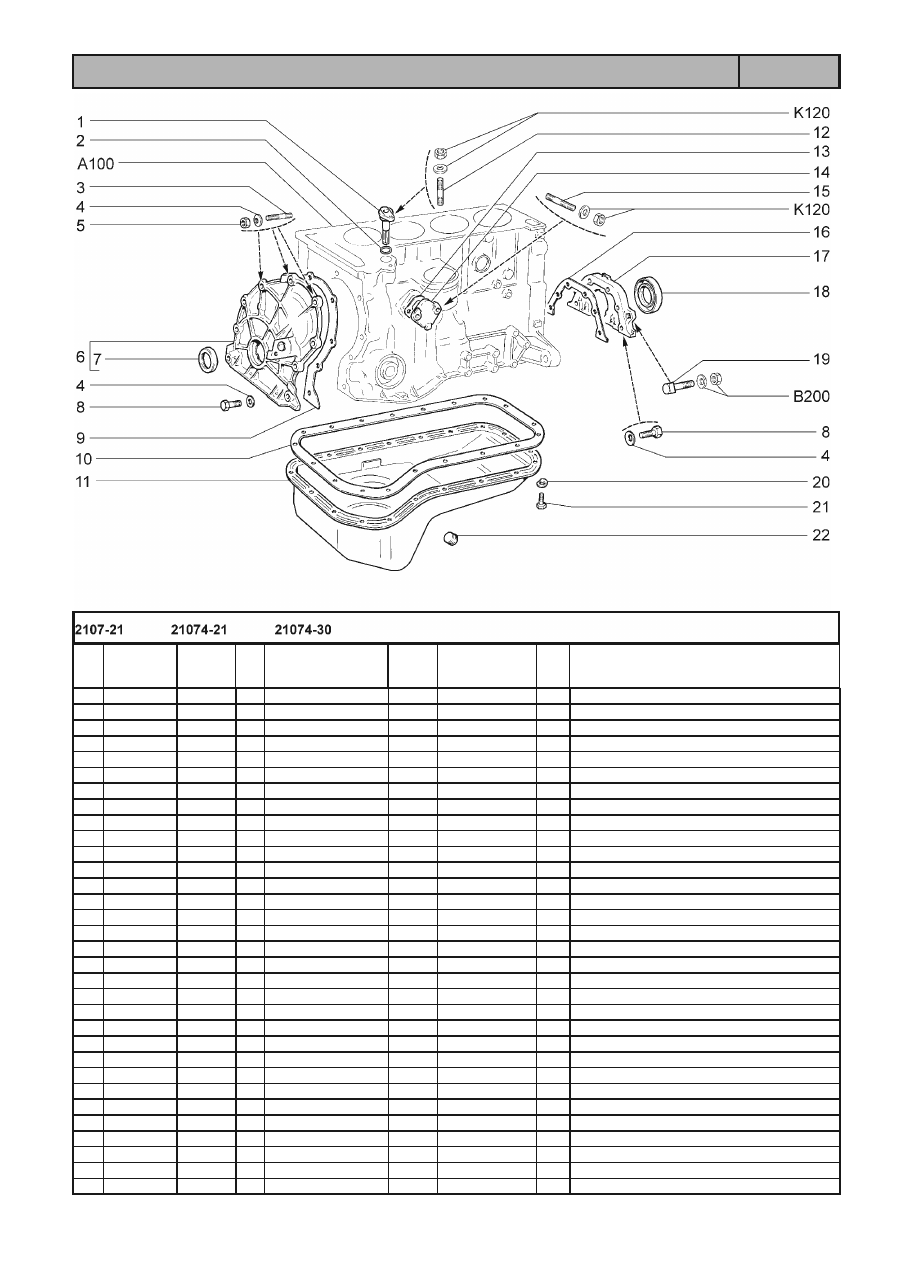

Картер масляный и крышки блока

А110

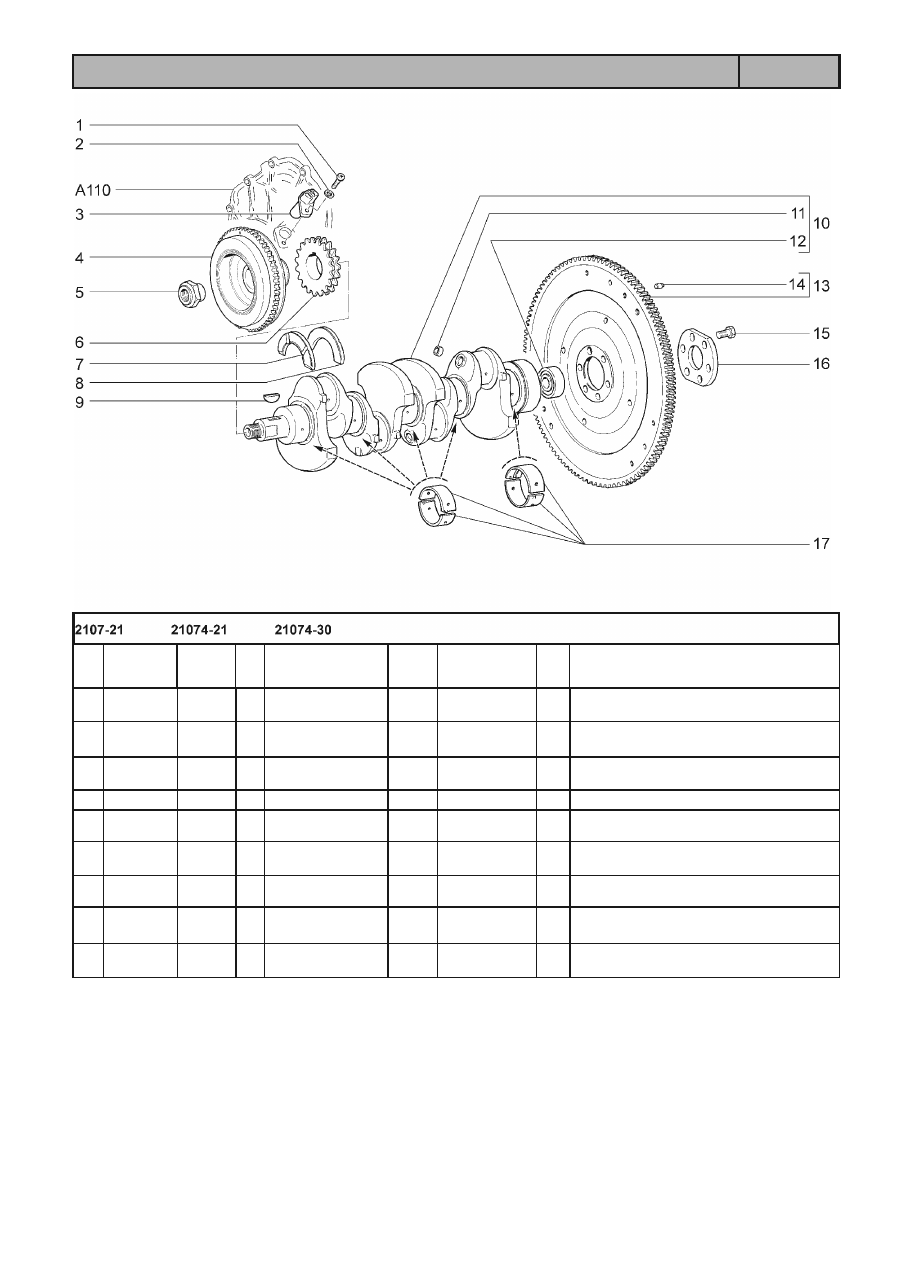

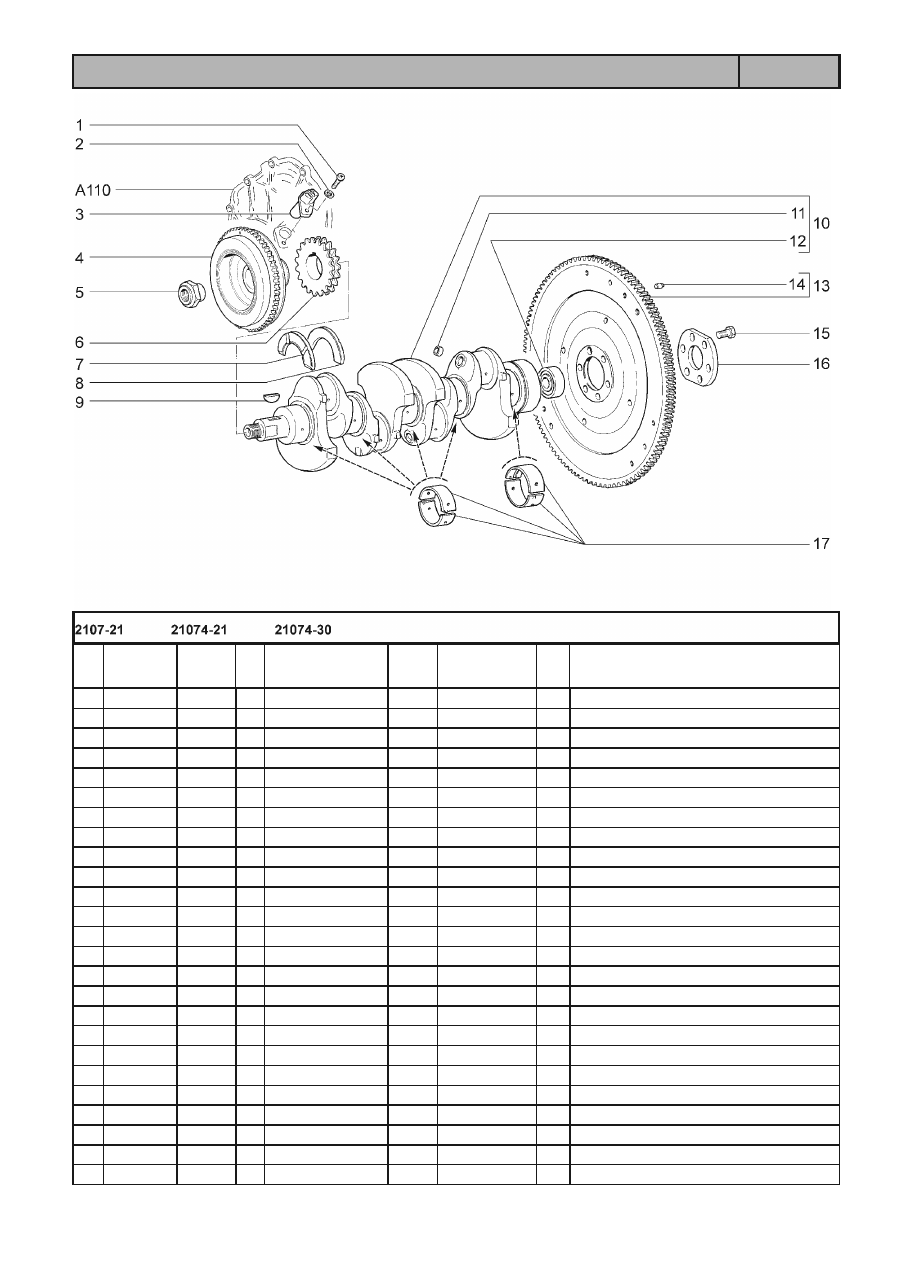

Вал коленчатый и маховик

А120

Шатуны и поршни

А130

Привод распределительного вала

А140

Механизм газораспределительный

А150

А2. Система подачи топлива

Бак топливный

А200

Трубопроводы топливные

А210

Система улавливания паров бензина (адсорбер)

А220

Система улавливания паров бензина (адсорбер)

А221

Система улавливания паров бензина (сепаратор)

А230

Система улавливания паров бензина (сепаратор)

А231

А3. Система питания

Установка фильтра воздушного

А300

Фильтр воздушный

А301

Система подачи воздуха

А310

Патрубок дроссельный

А320

Привод акселератора

А330

Педаль привода акселератора

А340

Рампа топливная

А350

А4. Система выпуска отработавших газов

Труба впускная

А400

Ресивер

А410

Коллектор выпускной

А420

Трубы выхлопные

А430

Трубы выхлопные

А431

Глушители

А440

А5. Система смазки

Насос масляный и привод

А500

Маслоотделитель и фильтр масляный

А510

Насос масляный

А520

А6. Система охлаждения

Радиатор

А600

Электровентилятор с кожухом

А601

Насос водяной и трубопроводы

А610

Насос водяной

А620

Привод водяного насоса

А630

Наименование иллюстраций

Индекс

1

2

В. Трансмиссия

В1. Сцепление

Механизм управления сцеплением

В100

Привод сцепления

В110

Цилиндр главный сцепления

В120

Цилиндр привода выключения сцепления

В130

Сцепление

В140

Картер сцепления и коробка пердач

В150

В2. Коробка передач

Коробка  передач

В200

Валы первичный и вторичный коробки передач

В210

Вал  промежуточный  коробки передач

В211

Шестерни коробки передач

В220

Шестерни  заднего  хода

В221

Привод механизма переключения передач

В230

Механизм переключения передач

В240

Привод спидометра

В250

В3. Валы карданные и муфты

Передача карданная

В300

Вал карданный передний

В310

Вал карданный задний

В320

В4. Мост задний и полуоси

Мост задний и полуоси

В400

Редуктор и дифференциал

В410

Дифференциал

В420

C. Тормозная система

C1. Привод тормозов

Педаль тормоза

C100

Элементы привода тормозов

C110

Привод гидротормозов

C120

Привод регулятора давления

C130

Цилиндр главный гидротормозов

C140

Цилиндр колесный заднего тормоза

C150

Привод стояночного тормоза

C170

C2. Тормозные механизмы

Тормоза передние

C200

Суппорты передних тормозов

C210

Тормоза задние в сборе

C220

Тормоза задние

C230

D. Управление рулевое, подвеска и колеса

D1. Управление рулевое

Колонка рулевая

D100

Механизм рулевой

D110

Привод рулевой

D120

Редуктор рулевого механизма

D140

Рычаг маятниковый с кронштейном

D150

Наименование иллюстраций

Индекс

1

2

D2. Подвеска передняя

Подвеска передняя

D200

Рычаги передней подвески

D210

Амортизаторы и стабилизатор поперечной устойчивости

D220

Рычаги передней подвески в сборе

D230

D3. Подвеска задняя

Подвеска задняя

D300

Подвеска задняя

D301

D4. Колеса

Кулаки поворотные

D400

Колеса

D410

Е. Устройства вспомогательные

Е1. Отопление, вентиляция кузова

Система вентиляции и отопления

Е100

Отопитель с управлением

Е110

Отопитель с управлением

Е111

Отопитель

Е130

Отопитель

Е131

Е2. Омыватели

Омыватель ветрового стекла

Е200

Е3.Стеклоочистители

Стеклоочиститель

Е300

К. Электрооборудование

К1. Электрооборудование двигателя

Блок электронный

К100

Выключатель зажигания

К110

Модуль и свечи зажигания

К120

Установка  батареи аккумуляторной

К130

Стартер с арматурой

К140

Генератор с арматурой

К150

Датчик неровной дороги

К160

К2. Система освещения

Фонари передние и гидрокорректор

К200

Освещение салона

К220

Приборы световые задние

К230

Фонари задние

К240

К3. Принадлежности

Сигналы

К300

Приборы и подсветка

К310

Выключатели

К320

Блок монтажный

К330

Реле

К340

К4. Жгуты проводов

Жгуты проводов моторного отсека

К400

Жгуты проводов салона

К410

Наименование иллюстраций

Индекс

1

2

М. Кузов

М0. Кузов в сборе

Кузов

М001

М1. Внутренняя часть кузова

Сиденья передние

М100

Механизм установки передних сидений

М110

Сиденье заднее

М120

Ремни безопасности

М135

Термошумоизоляция

М140

Коврики

М150

Обивка салона

М160

Обивка багажника

М170

Принадлежности салона

М180

Панель приборов

М190

Ящик вещевой

М195

М2. Основные элементы кузова

Капот

М200

Пол кузова передний

М230

Пол кузова задний

М231

Каркас передка

М240

Щиток передка

М241

Рамка радиатора

М242

Брызговики

М243

Каркас боковины и задка

М250

Панели кузова

М260

Крышка багажника

М290

М3. Двери и окна

Двери передние

М300

Двери задние

М310

Замки и ручки передних дверей

М320

Замки и ручки задних дверей

М330

Окна передних дверей

М340

Окна задних дверей

М350

Стеклоподъемники передних дверей

М360

Стеклоподъемники задних дверей

М370

Окна

М380

М4. Элементы облицовочные

Облицовка радиатора

М400

Щитки

М410

Накладки облицовочные

М420

Бампер  передний

М430

Бампер  задний

М440

Y. Инструмент

Y1. Инструмент шоферский

Инструмент шоферский

Y100

Z. Заглушки

Схема установки заглушек

Z100

ИЛЛЮСТРАЦИИ И ПЕРЕЧНИ ДЕТАЛЕЙ

И СБОРОЧНЫХ ЕДИНИЦ

1

+

21040-1000260-20

(01)

1

Двигатель

1

+

21067-1000260-10

(02)

1

Двигатель

1

+

21067-1000260-20

(03)

1

Двигатель

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Двигатель

А001

1

+

21110-1001074-00

1

Рым передний

2

+

00001-0061008-11

15

Гайка М8

3

+

00001-0005166-70

15

Шайба 8 пружинная

4

+

21010-1001010-00

1

Кронштейн правый в сборе

5

+

21010-1001011-00

1

Кронштейн левый в сборе

6

+

21210-1001029-00

2

Шайба

7

+

00001-0005168-70

2

Шайба 10 пружинная

8

+

00001-0021647-11

2

Гайка М10х1,25

9

+

00001-0035166-21

7

Шпилька М8х16

9

+

00001-0035168-21

1

Шпилька М8х20

10

+

21010-1001076-00

1

Рым задний правый

11

+

00001-0005170-70

2

Шайба 6 пружинная

12

+

00001-0055407-21

2

Болт М12х1,25х45

13

+

21010-1001075-00

1

Рым задний левый

14

+

21070-1001100-00

1

Поперечина

15

+

21010-1001101-00

2

Шпилька

16

+

00001-0026467-01

2

Шайба 8

17

21010-1001102-00

2

Втулка распорная

18

+

21070-1001045-01

1

Подушка

19

+

00001-0060445-21

2

Болт М8х65

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Подвеска двигателя

А010

1

+

21030-1002011-00

(01)

1

Блок цилиндров в сборе

1

+

21060-1002011-00

(02)

1

Блок цилиндров в сборе

2

+

00001-0043299-01

5

Заглушка 40 чашечная

3

+

00001-0043289-01

1

Заглушка 25 чашечная

4

+

21010-1006050-00

1

Палец цепи привода распред.вала

5

+

00001-0001586-01

(01)

2

Заглушка 16 сферическая

5

+

21083-1002046-00

(02)

2

Заглушка

6

+

00001-0001586-01

1

Заглушка 16 сферическая

7

+

00001-0042343-30

10

Болт М10х1,25х65

8

+

21010-1002040-00

2

Втулка направляющая

9

+

21010-1002042-00

2

Втулка установочная

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Блок цилиндров

А100

1

+

21230-1003260-00

1

Крышка головки блока цилиндров

2

+

00001-0058962-11

8

Гайка М6

3

+

00001-0011977-73

8

Шайба 6 пружинная коническая

4

+

21010-1003275-00

2

Пластина передняя

5

+

00001-0035410-21

7

Шпилька М6х18

5

+

00001-0035412-21

1

Шпилька М6х22

6

+

21213-1003271-00

10

Болт

7

+

21011-1003020-02

~

1

Прокладка головки блока цилиндров

7

+

21011-1003020-10

~

1

Прокладка головки блока цилиндров

7

+

21011-1003020-12

~

1

Прокладка головки блока цилиндров

8

+

00001-0060441-30

1

Болт М8х45

9

+

00001-0011980-73

1

Шайба 8 пружинная коническая

10

+

21010-1003276-00

6

Пластина боковая

11

+

21010-1003270-00

1

Прокладка крышки

12

+

21040-1003011-00

1

Головка блока цилиндров

13

+

00001-0002697-50

1

Пробка М18х1,5 коническая

14

+

00001-0002698-50

2

Пробка М22х1,5 коническая

15

+

00001-0002699-50

1

Пробка М28х1,5 коническая

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Головка блока цилиндров

А101

1

+

21214-1011371-00

1

Фиксатор

2

+

21214-1011384-00

1

Кольцо уплотнительное

3

+

00001-0015002-21

3

Шпилька М6х16

4

+

00001-0011977-73

15

Шайба 6 пружинная коническая

5

+

00001-0058962-11

3

Гайка М6

6

+

21214-1002058-00

1

Крышка привода в сборе

7

+

21010-1005034-01

~

1

Сальник

7

+

21010-1005034-02

~

1

Сальник

7

+

21010-1005034-03

~

1

Сальник

8

+

00001-0009024-21

12

Болт М6х20

9

+

21010-1002064-00

~

1

Прокладка

9

+

21070-1002064-00

~

1

Прокладка

9

+

21070-1002064-01

~

1

Прокладка

9

+

21070-1002064-02

~

1

Прокладка

10

+

21010-1009070-00

1

Прокладка

11

+

21010-1009010-00

1

Картер масляный

12

+

00001-0035434-21

1

Шпилька М8х28

13

+

21010-1106171-11

~

1

Прокладка  0,3 мм.

13

+

21080-1106171-00

~

1

Прокладка  0,3 мм.

13

+

21080-1106171-01

~

1

Прокладка  0,3 мм.

14

+

21214-1002046-00

1

Заглушка

15

+

00001-0035437-21

2

Шпилька М8х35

16

+

21010-1005155-10

~

1

Прокладка держателя

16

+

21070-1005155-00

~

1

Прокладка держателя

17

+

21010-1005153-00

1

Держатель сальника

18

+

21010-1005160-01

~

1

Сальник

18

+

21010-1005160-02

~

1

Сальник

18

+

21010-1005160-03

~

1

Сальник

19

+

00001-0019444-01

2

Болт М6х16

20

+

00001-0011974-73

19

Шайба 6 специальная

21

+

00001-0009021-21

19

Болт М6х14

22

+

00001-0043253-01

1

Пробка 22х1,5 коническая

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Картер масляный и крышки блока

А110

1

+

00001-0032764-01

1

Винт М6х20

2

+

00001-0005164-70

1

Шайба 6 пружинная

3

+

21120-3847010-00

~

1

Датчик положения коленвала

3

+

21120-3847010-04

~

1

Датчик положения коленвала

4

+

21214-1005058-10

~

1

Демпфер

4

+

21214-1005058-11

~

1

Демпфер

5

+

21050-1005054-00

1

Гайка

6

+

21010-1005030-00

1

Звездочка

7

+

21010-1005183-00

~

1

Полукольцо

7

+

21010-1005183-01

~

1

Полукольцо

8

+

21060-1005183-00

~

1

Полукольцо

8

+

21060-1005183-20

~

1

Полукольцо +0,127 мм

9

+

00001-0002059-20

1

Шпонка сегментная

10

+

21030-1005015-00

1

Вал коленчатый

11

+

00001-0043282-01

4

Заглушка 10 чашечная

12

+

21010-1701031-00

~

1

Подшипник

12

+

21010-1701031-01

~

1

Подшипник

12

+

21010-1701031-02

~

1

Подшипник

12

+

21010-1701031-03

~

1

Подшипник

13

+

21010-1005115-00

~

1

Маховик

13

+

21213-1005115-00

~

1

Маховик

14

+

21010-1005126-00

3

Штифт установочный

15

+

21010-1005127-00

6

Болт маховика

16

+

21010-1005128-00

1

Шайба болтов

17

+

21010-1000102-01

~

1

Комплект коренных вкладышей

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

Вал коленчатый и маховик

А120

17

+

21010-1000102-11

~

1

Комплект коренных вкладышей умень-

шенный на 0,25 мм.

17

+

21010-1000102-12

~

1

Комплект коренных вкладышей умень-

шенный на 0,5 мм.

17

+

21010-1000102-13

~

1

Комплект коренных вкладышей умень-

шенный на0,75 мм.

17

+

21010-1000102-40

~

1

Комплект коренных вкладышей

17

+

21010-1000102-41

~

1

Комплект коренных вкладышей умень-

шенный на 0,125 мм.

17

+

21010-1000102-42

~

1

Комплект коренных вкладышей умень-

шенный на 0,25 мм.

17

+

21010-1000102-43

~

1

Комплект коренных вкладышей умень-

шенный на 0,50 мм.

17

+

21010-1000102-44

~

1

Комплект коренных вкладышей умень-

шенный на 0,75 мм.

17

+

21010-1000102-45

~

1

Комплект коренных вкладышей умень-

шенный на 1,00 мм.

Вал коленчатый и маховик

А120

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование
