8.7.

Нива вседорожник. Остекление кузова и омыватели стекол



Нива вседорожник. Замена ветрового стекла




Передний бампер

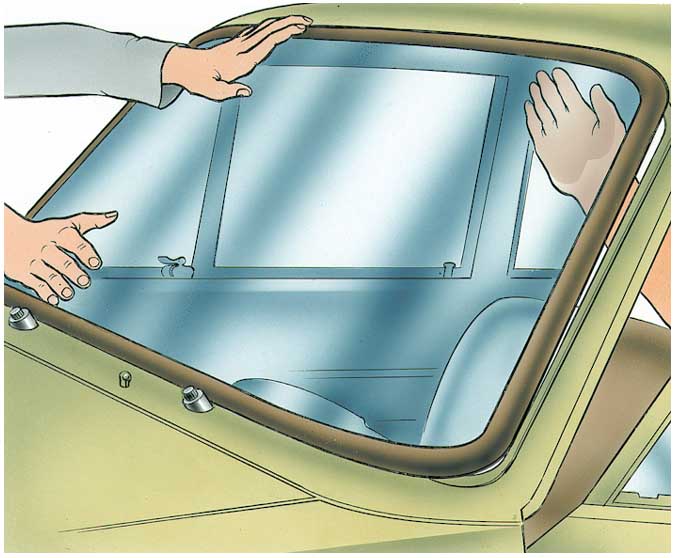

1. Для замены поврежденного стекла снимите рычаги стеклоочистителей, окантовку уплотнителя и, нажимая на верхние углы стекла, выдавите его наружу. При этом помощник должен поддерживать стекло снаружи.

2. Снимите со стекла уплотнитель. 3. Промойте водой пазы уплотнителя 9 (см. рис. Резиновые уплотнители) и продуйте сжатым воздухом.


Передний бампер

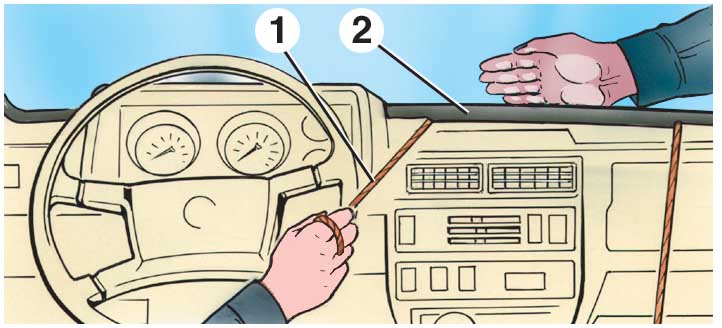

4. Смочите паз уплотнителя 2, которым он надевается на фланец кузова, глицерином или мыльной водой; в паз при помощи отвертки вложите шнур 1.

5. Установите стекло в проем кузова и затем, натягивая концы шнура 1 из уплотнителя внутрь кузова, добейтесь, чтобы стекло с уплотнителем 2 село на место. При этом помощник должен слегка надавливать на стекло снаружи. Если стекло не устанавливается, проверьте размеры проема кузова, используя стекло без уплотнителя. Отклонения размеров проема устраните рихтовкой.







Нива вседорожник. Замена стекол боковин и двери задка

1. Чтобы снять стекла, снимите окантовку уплотнителя и, нажимая на нижние углы стекла, выдавите его наружу. Помощник должен поддерживать стекло снаружи.

2. Операции по установке стекол боковин и двери задка такие же, как и для ветрового стекла.





Нива вседорожник. Омыватели стекол

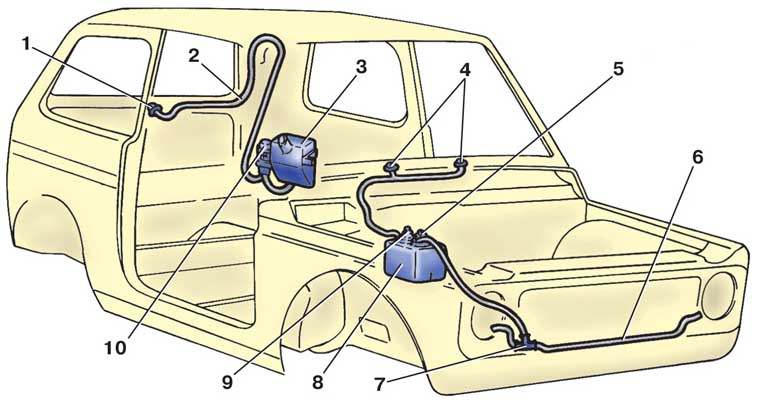

Схема омывателей стекол



Схема омывателей стекол



1 – жиклер омывателя стекла двери задка;
2 – шланг от насоса к жиклеру;
3 – бачок омывателя стекла двери задка;
4 – жиклеры омывателя ветрового стекла;
5 – нагнетательный насос омывателя стекол фар;

6 – шланг к жиклеру стекла фары;
7 – тройник;
8 – бачок омывателей ветрового стекла и стекол фар;
9 – нагнетательный насос ветрового стекла;
10 – нагнетательный насос омывателя стекла двери задка

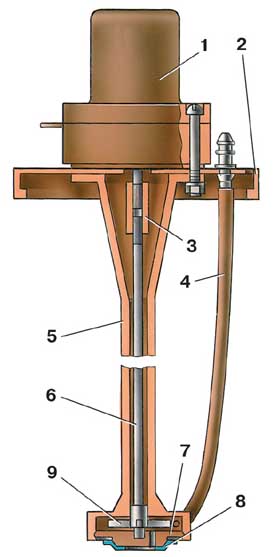

Насос омывателя


Насос омывателя
1 – электродвигатель;

2 – крышка бачка;

3 – муфта;

4 – трубка подачи жидкости;

5 – корпус насоса;

6 – вал ротора;

7 – опора вала ротора;

8 – ободок с сеткой фильтра;

9 – ротор

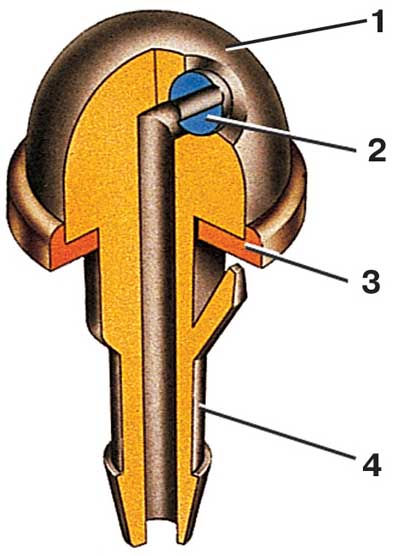

Жиклеры омывателей ветрового стекла и стекла двери задка


Жиклеры омывателей ветрового стекла и стекла двери задка
1 – корпус жиклера;

2 – распылитель;

3 – прокладка;

4 – штуцер



В омывателе стекла двери задка имеется отдельный бачок, установленный в багажном отделении.

Снятие и установка нагнетательных насосов омывателей ветрового стекла и стекол фар

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электрические провода от электродвигателя 1 (см. рис. Насос омывателя) и снимите трубку со штуцера нагнетательного насоса.
2. Поверните крышку 2 с электродвигателем против часовой стрелки и снимите нагнетательный насос с бачка.
3. Установку выполняйте в обратном порядке.
Разборка и сборка нагнетательного насоса омывателей ветрового стекла и стекол фар

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нагнетательный насос и электродвигатель (см. рис. Насос омывателя) крепятся винтами с гайками к крышке 2.
2. Для разборки насоса выверните винты, снимите электродвигатель и крышку, отсоедините трубку 4 подачи жидкости.
3. Поддев за край ободок 8, снимите его вместе с сеткой фильтра.
4. Снимите муфту 3, затем осторожно постукивая по валу 6 ротора 9, вытолкните опору 7 и выньте вал с ротором.
5. Сборку производите в обратном порядке.

Снятие и установка жиклеров омывателей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для снятия жиклера со стороны моторного отсека слегка сожмите защелки пластмассового корпуса 1 (см. рис. Жиклеры омывателей ветрового стекла и стекла двери задка) и, подцепляя его сверху отверткой и преодолевая сопротивление, выньте жиклер в сборе с распылителем.
2. Отсоедините трубку и продуйте распылитель 2 и корпус сжатым воздухом.
3. При установке жиклера вставьте его резко корпусом в отверстие кузова.
4. Направление струи жидкости отрегулируйте изменением положения распылителя в гнезде корпуса. Для этого вставьте иголочку в отверстие распылителя жиклера и аккуратно поверните распылитель, чтобы струя жидкости попадала в необходимую зону стекла.
