Капот, бамперы





Нива вседорожник. Снятие, установка и регулировка положения капота

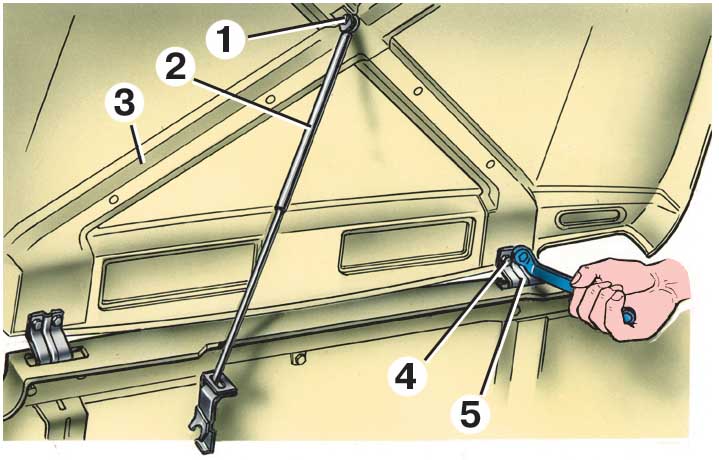

Снятие капота




Снятие капота
1 – ось упора;
2 – упор;
3 – капот;
4 – болт крепления капота;
5 – петля

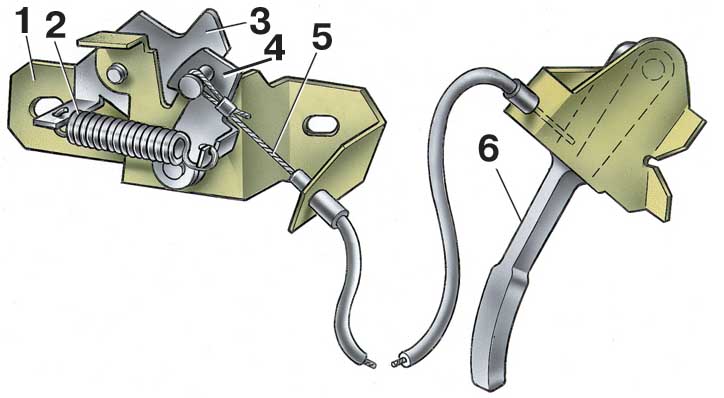

Замок капота



Замок капота
1 – корпус замка;
2 – пружина;
3 – выталкиватель;
4 – крючок;
5 – тяга привода;
6 – рукоятка привода


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот 3 (см. рис. Снятие капота), расшплинтуйте ось 1 упора 2 и отсоедините упор от капота. Придерживая капот, выверните болты 4 верхних звеньев петель 5 и снимите капот.
2. Установку капота выполняйте в обратном порядке. При установке отрегулируйте положение капота за счет увеличенных отверстий в петлях.

Регулировка замка капота

3. Если замок ненадежно запирает капот или отпирается с большим усилием, отрегулируйте положение замка (см. рис. Замок капота).
4. При открытом капоте очертите контуры корпуса 1 замка, ослабьте гайки крепления и за счет увеличенных отверстий передвиньте корпус замка в нужное положение. 5. Затяните гайки крепления и проверьте действие замка.







8.6.2.

Нива вседорожник. Снятие и установка бамперов

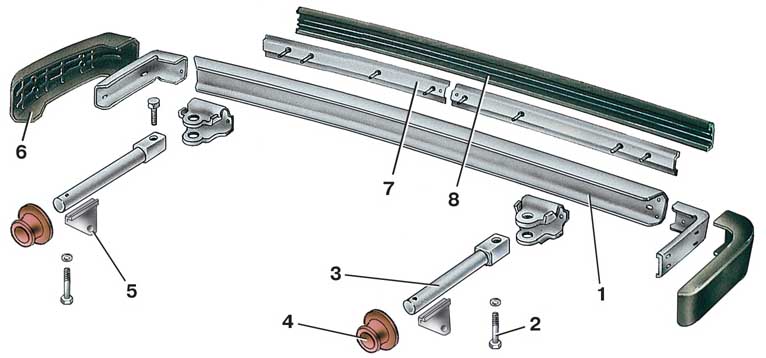

Передний бампер




Передний бампер



1 – бампер;
2 – болт крепления;
3 – соединитель;
4 – резиновый уплотнитель;

5 – буксирная проушина;
6 – пластмассовая боковая накладка;
7 – держатель накладки;
8 – передняя накладка


Бамперы изготавливаются из алюминиевого профиля, лицевая стенка которого по всей длине бампера отделывается черной резиновой накладкой 8. Концы бамперов закрываются пластмассовыми черными накладками 6.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Каждый бампер крепится к кузову двумя болтами, которые необходимо вывернуть, чтобы снять бамперы.
2. Устанавливайте бамперы в обратном порядке.
