Нива вседорожник. Электродвигатель вентилятора отопителя

7.11.

Нива вседорожник. Электродвигатель вентилятора отопителя

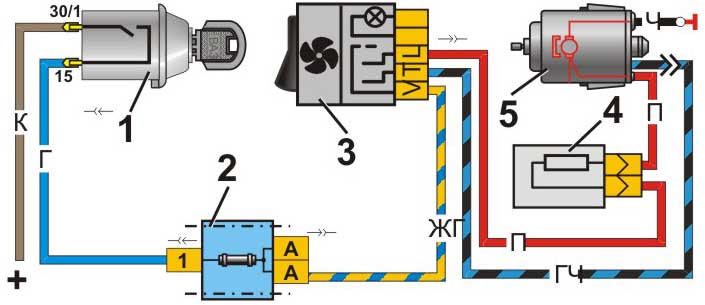

Схема включения электродвигателя вентилятора отопителя

1 – выключатель зажигания;
2 – основной блок предохранителей (фрагмент);
3 – переключатель электродвигателя отопителя;

4 – дополнительный резистор;
5 – электродвигатель вентилятора отопителя

Электродвигатель типа МЭ-255 постоянного тока с возбуждением от постоян ных магнитов.

При включении в цепь питания электродвигателя дополнительного резистора 4 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при 20° С.

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Для разборки электродвигателя необходимо отвернуть винты крепления крышки и снять ее. Затем следует снять с вала якоря стопорную шайбу и вынуть якорь из корпуса. Сборка производится в обратном порядке.

Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла.

Возможные неисправности, их причины и методы устранения

ПРИЧИНА	МЕТОД УСТРАНЕНИЯ
Электродвигатель не работает
Повреждены провода или окислились соединения проводов	Проверьте и восстановите соединения. Замените поврежденные провода
Перегорел предохранитель 1 в блоке предохранителе	Замените предохранитель
Поврежден переключатель отопителя – напряжение не подается на выходные клеммы переключателя	Проверьте переключатель, при необходимости замените новым
Зависание или износ щеток электродвигателя, обрыв в обмотке якоря или загрязнение коллектора	Проверьте электродвигатель, отремонтируйте или замените
Замыкание на массу обмотки якоря – при включении электродвигателя сгорает предохранитель	Замените электродвигатель
Электродвигатель работает только на одной скорости
Повреждены провода или окислились соединения проводов	Замените поврежденные провода, зачистите наконечники проводов
Поврежден переключатель отопителя	Замените переключатель
Перегорел дополнительный резистор	Замените резистор
Якорь электродвигателя вращается медленно
Перегорел дополнительный резистор	Зачистите коллектор, замените щетки
Загрязнение или окисление коллектора, износ щеток	Замените электродвигатель
Межвитковое замыкание в обмотке якоря	Разберите электродвигатель, зачистите шейки вала

7.11.2. Данные для проверки электродвигателя

Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25±10) °С, мин–1	3000 ± 150
Потребляемая сила тока при указанной нагрузке и частоте вращения, А	не более 4,5
