Нива вседорожник. Система зажигания

Нива вседорожник. Система зажигания

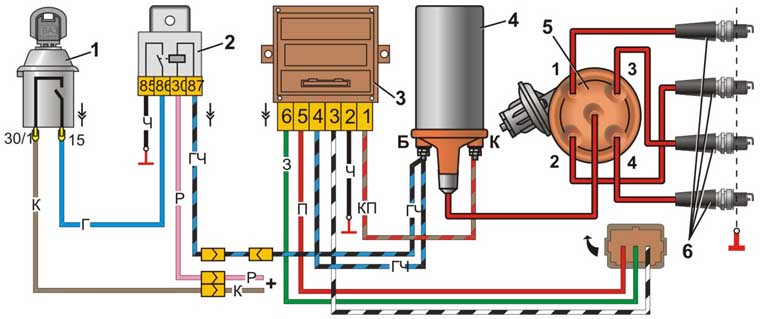

1 – выключатель зажигания;
2 – реле зажигания;
3 – коммутатор;

4 – катушка зажигания;
5 – датчик-распределитель зажигания;
6 – свечи зажигания

Система зажигания – бесконтактная. Состоит из датчика-распределителя 5 зажигания, коммутатора 3, катушки 4 зажигания, свечей 6 зажигания, выключателя 1 с реле 2 зажигания типа 113.3747-10 и проводов высокого напряжения.

Цепь питания первичной обмотки катушки зажигания прерывается электронным коммутатором. Управляющие импульсы на коммутатор подаются от бесконтактного датчика, расположенного в датчике-распределителе 5 зажигания.

Датчик-распределитель зажигания – типа 3810.3706, четырехискровой, неэкранированный, с вакуумным и центробежным регуляторами опережения зажигания, со встроенным микроэлектронным датчиком управляющих импульсов.

Коммутатор – типа 3620.3734, или 76.3734, или RT1903, или PZE4022, или К563.3747. Он преобразует управляющие импульсы датчика в импульсы тока в первичной обмотке катушки зажигания.

Катушка зажигания – типа 8352.12, или 27.3705, или 027.3705, или 27.3705-01 – маслонаполненная, герметизированная с разомкнутым магнитопроводом.

Свечи зажигания – типа А17ДВРМ, или А17ДВРМ1 с помехоподавительными резисторами.

Выключатель зажигания – типа 2101-3704000-11 с противоугонным запорным устройством.

Предупреждение
На автомобиле применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, необходимо соблюдать следующие правила.

На работающем двигателе не касаться элементов системы зажигания (коммутатора, катушки зажигания и высоковольтных проводов).

Не производить пуск двигателя с помощью искрового зазора и не проверять работоспособность системы зажигания «на искру» между наконечниками проводов свечей зажигания и массой.

Не прокладывать провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.

Следить за надежностью соединения с массой коммутатора через винты крепления. Это влияет на его бесперебойную работу.

При включенном зажигании не отсоединять провода от клемм аккумуляторной батареи и не отсоединять от коммутатора штепсельный разъем, так как при этом на отдельных элементах его схемы может возникнуть повышенное напряжение и он будет поврежден.

Нива вседорожник. Возможные неисправности системы зажигания , их причины и методы устранения

ПРИЧИНА	МЕТОД УСТРАНЕНИЯ
Двигатель не запускается
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:	Проделайте следующее:
– обрыв в проводах между датчиком-распределителем зажигания и коммутатором	– проверьте провода и их соединения; поврежденные провода замените
– неисправен бесконтактный датчик	– проверьте датчик с помощью переходного разъема и вольтметра, неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:	Проделайте следующее:
– обрыв в проводах, соединяющих коммутатор с реле или с катушкой зажигания	– проверьте провода и их соединения; поврежденные провода замените
– неисправен коммутатор	– проверьте коммутатор осциллографом; неисправный коммутатор замените
– не срабатывает выключатель или реле зажигания	– проверьте, замените неисправную контактную часть выключателя или реле зажигания
Не подается высокое напряжение к свечам зажигания:	Проделайте следующее:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке датчика-распределителя зажигания	– проверьте и при необходимости замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе датчика-распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе датчика-распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки датчика- распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–2
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Двигатель работает неустойчиво или глохнет на холостом ходу
Слишком раннее зажигание в цилиндрах двигателя	Проверьте, отрегулируйте момент зажигания
Большой зазор между электродами свечей зажигания	Проверьте, отрегулируйте зазор между электродами
Двигатель неравномерно и неустойчиво работает при большой частоте вращения коленчатого вала
Ослабли пружины грузиков регулятора опережения зажигания в датчике-распределителе зажигания	Замените пружины, проверьте работу центробежного регулятора на стенде
Перебои в работе двигателя на всех режимах
Повреждены провода в системе зажигания, ослаблено крепление проводов или окислены их наконечники	Проверьте провода и их соединения. Поврежденные провода замените
Износ электродов или замасливание свечей зажигания, значительный нагар; трещины на изоляторе свечи	Проверьте свечи, отрегулируйте зазор между электродами, поврежденные свечи замените
Износ или повреждение контактного уголька в крышке датчика- распределителя зажигания	Замените контактный уголек
Сильное подгорание центрального контакта ротора датчика- распределителя зажигания	Зачистите центральный контакт
Трещины, загрязнение или прогары в роторе или крышке датчика- распределителя зажигания	Проверьте, замените ротор или крышку
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените
Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените
Двигатель не развивает достаточной мощности и не обладает достаточной приемистостью
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания
Заедание грузиков регулятора опережения зажигания, ослабление пружин грузиков	Проверьте, замените поврежденные детали
Неисправен коммутатор – форма импульсов на первичной обмотке катушки зажигания не соответствует норме	Проверьте коммутатор с помощью осциллографа, неисправный коммутатор замените
