Нива вседорожник. Передние тормоза

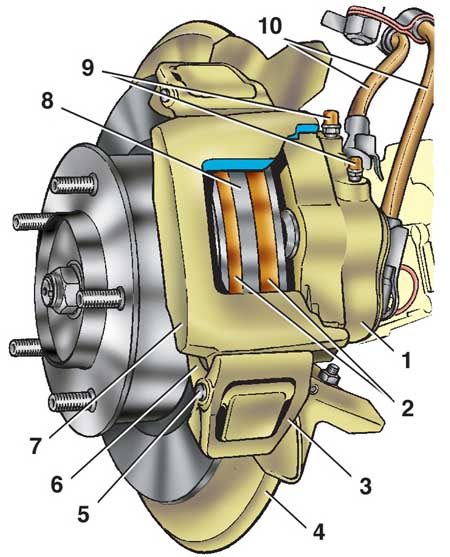

Тормозной механизм переднего колеса

1 – блок цилиндров;

2 – тормозные колодки;

3 – прижимной рычаг суппорта;

4 – защитный кожух;

5 – ось прижимного рычага;

6 – направляющая колодок;

7 – суппорт тормоза;

8 – тормозной диск;

9 – штуцеры для удаления воздуха;

10 – тормозные шланги

6.6.1. Очистка

Прежде чем приступить к ремонту тормозов, тщательно промойте их теплой водой с моющими средствами и немедленно высушите струей сжатого воздуха.

Предупреждение
Применение бензина, дизельного топлива, трихлорэтилена или каких-либо других минеральных растворителей при очистке тормозов недопустимо, так как вызывает повреждение уплотнителей цилиндров.

6.6.2. Снятие и установка передних тормозов

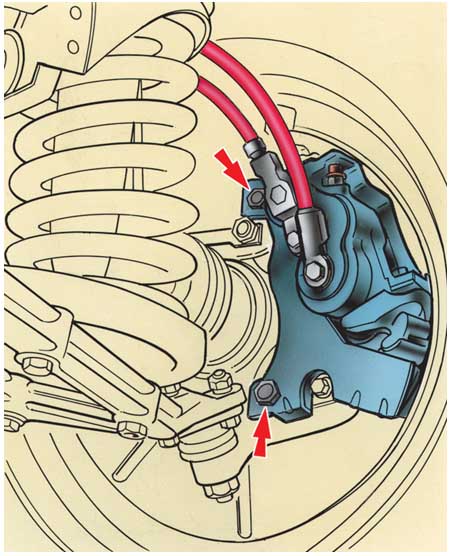

Снятие переднего тормоза

Стрелками показаны болты, отвертываемые для снятия тормоза.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля, установите его на подставки и снимите колесо.
2. Снимите направляющие кронштейны шлангов. Отверните перепускные болты, отсоедините от блока цилиндров шланги 10 (см. рис. Тормозной механизм переднего колеса), не допуская при этом попадания грязи в полости цилиндров. Заглушите входные отверстия блока цилиндров и шлангов.
3. Разогнув края защитного кожуха переднего тормоза, отверните болты крепления тормоза к поворотному кулаку и снимите тормоз в сборе.
4. Установка переднего тормоза проводится в последовательности, обратной снятию.
5. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему, чтобы удалить воздух из гидравлического привода.

6.6.3. Разборка и сборка передних тормозов

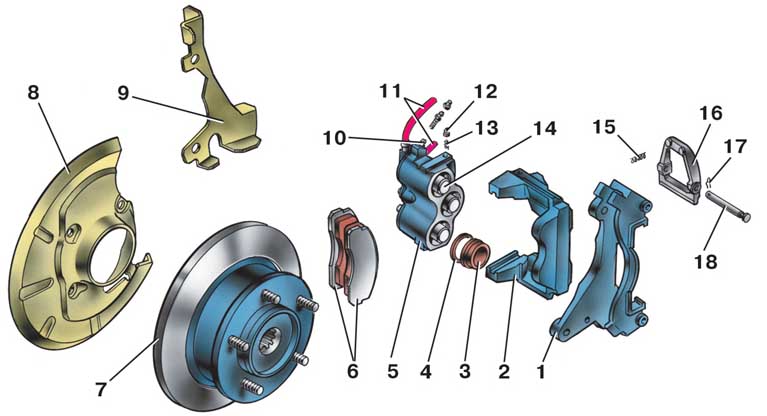

Детали переднего тормоза

Стрелками показаны болты, отвертываемые для снятия тормоза.

1 – направляющая колодок;
2 – суппорт тормоза;
3 – защитный колпачок поршня;
4 – уплотнительное кольцо;
5 – блок цилиндров;
6 – тормозные колодки;
7 – тормозной диск;
8 – защитный кожух суппорта;
9 – кронштейн суппорта;

10 – штуцер для удаления воздуха;
11 – тормозные шланги;
12 – фиксатор блока цилиндров;
13 – пружина фиксатора;
14 – поршень;
15 – пружина прижимного рычага;
16 – прижимной рычаг;
17 – шплинт;
18 – ось прижимного рычага

Разборка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте шплинты, затем оси 5 (см. рис. Тормозной механизм переднего колеса), придерживая прижимные рычаги 3, чтобы не выскочили пружины. Снимите прижимные рычаги и их пружины, а затем суппорт 7 в сборе с блоком 1. Снимите тормозные колодки 2.
2. Выньте блок цилиндров 1 из пазов суппорта, разводя для этого пазы суппорта до 118,5 мм и нажав при этом на фиксатор 12. Снимите с цилиндров пылезащитные колпачки 3 (см. рис. Детали переднего тормоза).
3. Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндров при сборке смазывайте тормозной жидкостью, а под защитные колпачки закладывайте смазку ДТ-1.

6.6.4. Проверка деталей

Внимательно проверьте все детали, промыв их предварительно теплой водой с моющим средством и высушив струей сжатого воздуха.

Если на поршнях и на зеркале цилиндров обнаружены следы износа или заеданий, то замените блок цилиндров новым в комплекте с поршнями.

Предупреждение
Во всех случаях, когда поршень вынимается из цилиндра, рекомендуется заменять уплотнительные кольца в канавках блока цилиндров и пылезащитный колпачок, что необходимо для удовлетворительной работы системы.

Нива вседорожник. Проверка биения тормозного диска

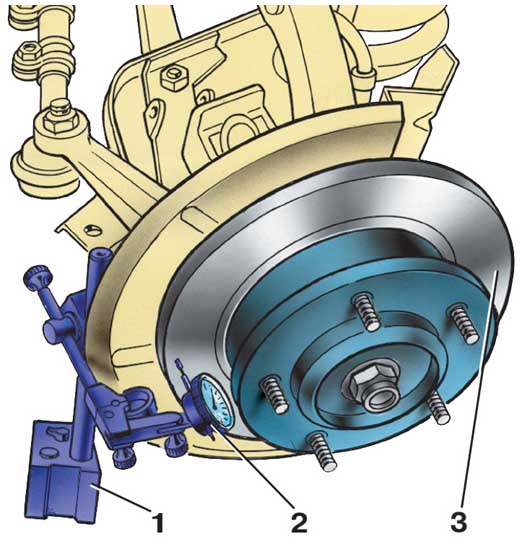

Проверка осевого биения тормозного диска

1 – магнитная подставка;

2 – индикатор;

3 – тормозной диск

Проверьте осевое биение тормозного диска, не снимая его с автомобиля.

Наибольшее допустимое биение по индикатору – 0,15 мм; если биение больше, то нужно прошлифовать диск, но окончательная толщина диска после шлифования не должна быть менее 9,5 мм. При повреждении или очень глубоких рисках, а также при износе, превышающем 1 мм на каждую сторону, замените диск новым.

ВАЗ-21213 (Нива). Замена тормозных колодок

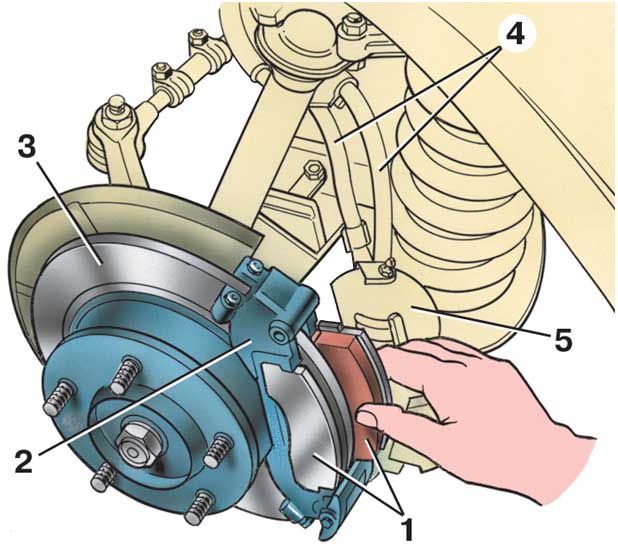

Замена тормозных колодок

1 – тормозные колодки;

2 – направляющая колодок;

3 – тормозной диск;

4 – тормозные шланги;

5 – блок цилиндров (в сборе с суппортом)

Колодки заменяйте новыми, если толщина накладок уменьшилась до 1,5 мм.

Колодки необходимо менять одновременно на правом и на левом тормозах.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Расшплинтуйте ось верхнего прижимного рычага, выньте ее и снимите рычаг; снимите суппорт в сборе и выньте изношенные колодки из пазов направляющей.
2. Осторожно утопите поршни в цилиндрах до упора, следя за тем, чтобы не выплескивалась жидкость из бачка главного цилиндра, и установите новые тормозные колодки в пазы направляющей.
3. Подведя нижний направляющий скос на суппорте под нижний прижимной рычаг, прижмите суппорт к колодкам, вставьте ось рычага головкой со стороны колеса и зашплинтуйте ее.
