Нива вседорожник. Снятие и установка передней подвески

ОБЩИЕ СВЕДЕНИЯ

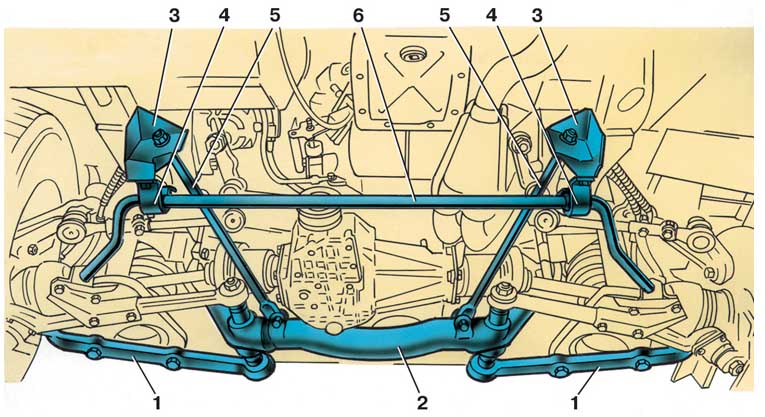

Передняя подвеска, установленная на автомобиле (вид сзади)

1 – нижний рычаг;
2 – поперечина;
3 – кронштейн крепления растяжки;

4 – кронштейн крепления штанги стабилизатора к кузову;
5 – растяжка;
6 – штанга стабилизатора поперечной устойчивости

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите автомобиль на подъемник или смотровую канаву, затяните стояночный тормоз, откройте капот и снимите запасное колесо.
2. Установите упоры под задние колеса и снимите передние колеса.

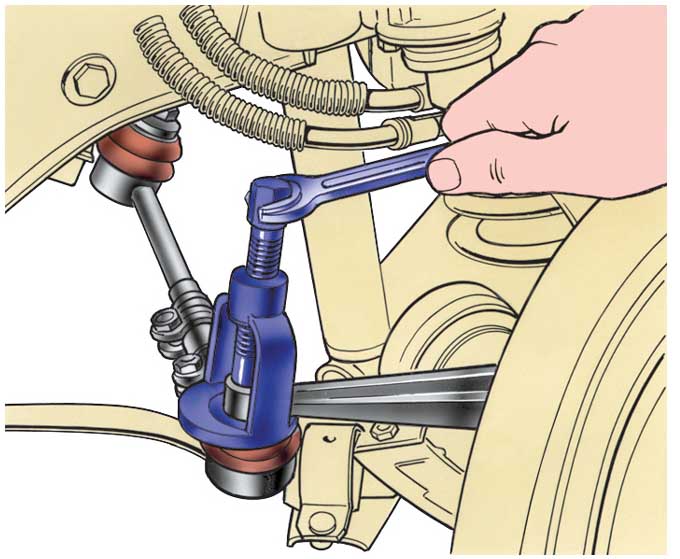

3. Съемником 67.7824.9516 выпрессуйте пальцы из рычагов поворотных кулаков и отведите рулевые тяги в стороны.

4. Отсоедините штангу (6) стабилизатора от нижних рычагов подвески (см. рис. Передняя подвеска, установленная на автомобиле (вид сзади)).
5. Отсоедините растяжки 5 от кронштейнов кузова и поперечины.
6. Отсоедините амортизаторы от нижних рычагов подвески.
7. Снимите защитную пластину картера двигателя и брызговика.
8. Снимите с каждой стороны суппорт переднего тормоза, не отсоединяя тормозные шланги, и подвесьте его так, чтобы суппорт не висел на шлангах.
9. Сожмите пружину подвески до полной разгрузки нижнего рычага.
10. Отсоедините от нижнего рычага шаровой шарнир и снимите пружину, плавно разгрузив ее, повторите операции для другого узла подвески.
11. Отсоедините ось 49 верхнего рычага от кронштейна 7 поперечины подвески и снимите верхний рычаг 46 в сборе с поворотным кулаком, ступицей колеса, передним тормозом и корпусом наружного шарнира (см. рис. Передняя подвеска).
12. Отсоедините резиновые подушки подвески двигателя от кронштейнов поперечины.
13. Подведите под поперечину подвески гидравлический домкрат с приспособлением для фиксации поперечины и, поддерживая двигатель траверсой 67.7820.9514 или талью, отсоедините кронштейн 47 буфера отбоя и поперечину подвески от лонжерона кузова.
14. Снимите поперечину 1 в сборе с нижними рычагами 4.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Устанавливать узлы и детали подвески следует в порядке, обратном снятию.
2. Пружины на подвеске устанавливаются только одного класса (класс А – без маркировки, класс В – с черной маркировкой на наружной поверхности витков).
3. Допускается установка пружин класса А на переднюю подвеску, если на задней подвеске установлены пружины класса В.
4. После сборки и установки подвески проверьте углы установки и схождения колес.

4.1.7. Нива вседорожник. Разборка и сборка узлов подвески

ОБЩИЕ СВЕДЕНИЯ

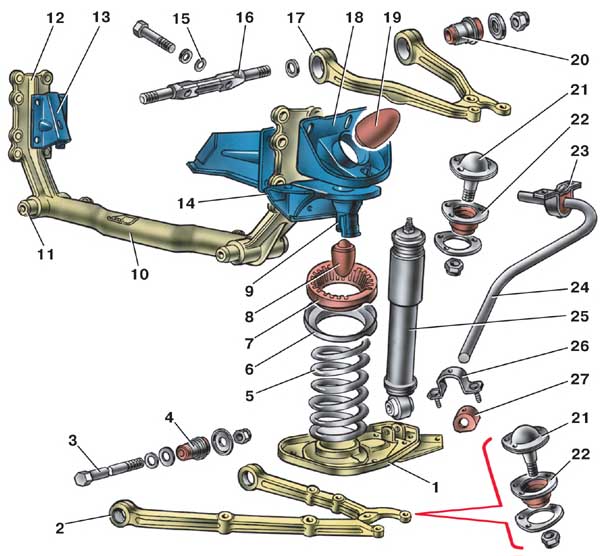

Детали передней подвески

1 – нижняя опорная чашка пружины;
2 – нижний рычаг;
3 – ось нижнего рычага;
4 – резинометаллический шарнир нижнего рычага;
5 – пружина;
6 – верхняя опорная чашка;
7 – изолирующая прокладка пружины;
8 – буфер сжатия;
9 – ограничитель хода сжатия;
10 – поперечина подвески;
11 – втулка кронштейна поперечины;
12 – кронштейн поперечины;
13 – кронштейн крепления двигателя;
14 – верхняя опора пружины;

15 – регулировочная шайба;
16 – ось верхнего рычага;
17 – верхний рычаг;
18 – кронштейн буфера отбоя;
19 – буфер отбоя;
20 – резинометаллический шарнир верхнего рычага;
21 – шаровой шарнир;
22 – защитный чехол шарового шарнира;
23 – кронштейн крепления штанги к кузову;
24 – штанга стабилизатора;
25 – амортизатор;
26 – обойма подушки;
27 – подушка

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если при ремонте подвески необходима полная разборка ее узлов, то это удобнее начинать непосредственно на автомобиле, после снятия защитной пластины картера и брызговика.
2. Отверните гайку пальца верхнего шарового шарнира 41 и освободите шланги от скоб (см. рис. Передняя подвеска).
3. Отогнув лепестки защитного кожуха, выверните болты крепления направляющей суппорта и отведите ее в сборе с суппортом в сторону.

Предупреждение
Для предохранения шлангов от повреждения не допускайте, чтобы суппорт висел на шлангах.

4. Оправкой 67.7823.9514 снимите колпак ступицы и отверните гайку подшипников ступицы колеса.
5. Снимите ступицу переднего колеса в сборе с тормозным диском, используя выталкиватель 67.7823.9516.
6. Снимите защитный кожух переднего тормоза.
7. Снимите амортизатор передней подвески.
8. Сожмите пружину подвески до полной разгрузки нижнего рычага, опустив нижний рычаг подвески на подставку.
9. Отсоедините корпус шаровых шарниров от нижнего и верхнего рычагов подвески и снимите поворотный кулак.
10. Плавно разгрузите пружину подвески и снимите ее.
11. Выталкивателем 67.7823.9515 выбейте ось и отсоедините нижний рычаг подвески от поперечины.
12. Отсоедините от поперечины ось верхнего рычага и снимите ось в сборе с рычагом.

Предупреждение
Перед снятием осей верхнего и нижнего рычагов следует подсчитать количество шайб на каждом конце оси нижнего рычага и на болтах крепления оси верхнего рычага, чтобы при установке осей рычагов поставить их на прежние места.

13. Снимите кронштейн буфера отбоя и поперечину.
14. Съемником 67.7824.9516 выпрессуйте пальцы шаровых шарниров из отверстий поворотного кулака.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборка узлов подвески проводится в последовательности, обратной разборке.
2. При сборке ступицы колеса заложите слой смазки Литол-24 в сепараторы подшипников и нанесите ее равномерным слоем в полость поворотного кулака между подшипниками в количестве 40 г на каждый кулак.
3. При установке растяжек поперечины внутреннюю гайку завертывайте до выбора зазора между шайбой и кронштейном 3 (см. рис. Передняя подвеска, установленная на автомобиле (вид сзади)), а наружную – моментом, указанным в подразделе 1.8.
4. Для предупреждения неправильного распределения усилий в резинометаллических шарнирах, завертывайте гайки осей рычагов под статической нагрузкой автомобиля 3140 Н (320 кгс).
5. Затем проверьте и отрегулируйте углы установки и схождения колес.
