4.1. Передняя подвеска

ОБЩИЕ СВЕДЕНИЯ

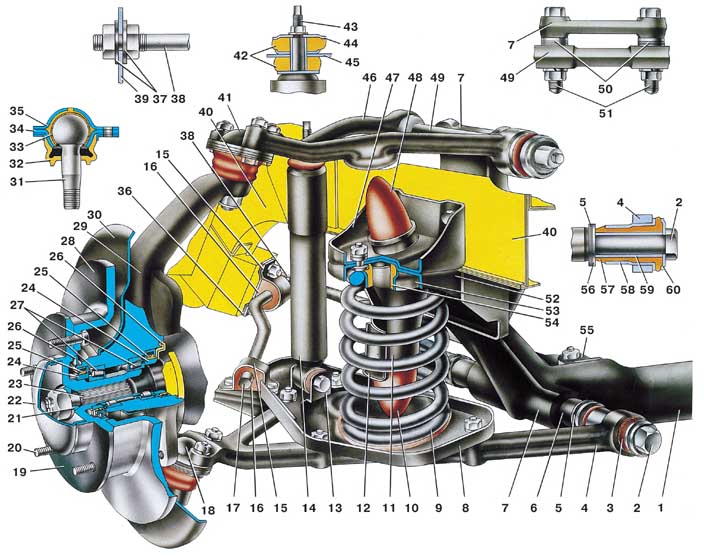

Передняя подвеска

1 – поперечина передней подвески;
2 – ось нижнего рычага подвески;
3 – резинометаллический шарнир нижнего рычага;
4 – нижний рычаг подвески;
5 – регулировочные шайбы нижнего рычага;
6 – втулка оси нижнего рычага;
7 – кронштейн поперечины;
8 – нижняя опорная чашка пружины;
9 – пружина подвески;
10 – буфер сжатия;
11 – стойка опоры буфера сжатия;
12 – ограничитель хода сжатия;
13 – нижний кронштейн крепления амортизатора;
14 – амортизатор;
15 – обойма крепления штанги стабилизатора;
16 – резиновая подушка;
17 – штанга стабилизатора;
18 – нижний шаровой шарнир;
19 – ступица колеса;
20 – болт крепления тормозного диска и колеса;
21 – конусная втулка;
22 – колпачок;
23 – хвостовик корпуса наружного шарнира равных угловых скоростей;
24 – втулка сальника;
25 – сальник;
26 – грязеотражательное кольцо;
27 – подшипники ступицы колеса;
28 – диск колеса;
29 – поворотный кулак;
30 – защитный кожух переднего тормоза;

31 – палец шарового шарнира;
32 – защитный чехол;
33 – подшипник;
34 – обойма вкладыша шарового шарнира;
35 – корпус подшипника шарового пальца;
36 – пластина крепления штанги стабилизатора;
37 – шайбы;
38 – растяжка;
39 – кронштейн крепления растяжки;
40 – лонжерон кузова;
41 – верхний шаровой шарнир;
42 – подушки крепления штока амортизатора;
43 – шток амортизатора;
44 – шайба;
45 – кронштейн крепления амортизатора;
46 – верхний рычаг подвески;
47 – кронштейн буфера отбоя;
48 – буфер хода отбоя;
49 – ось верхнего рычага подвески;
50 – регулировочные шайбы;
51 – болты крепления оси верхнего рычага;
52 – верхняя опора пружины подвески;
53 – верхняя опорная чашка пружины подвески;
54 – изолирующая прокладка пружины;
55 – кронштейн крепления растяжки к поперечине;
56 – упорная шайба;
57 – резиновая втулка шарнира;
58 – наружная втулка шарнира;
59 – внутренняя втулка шарнира;
60 – упорная втулка шарнира
