Нива вседорожник. Раздаточная коробка

ОБЩИЕ СВЕДЕНИЯ

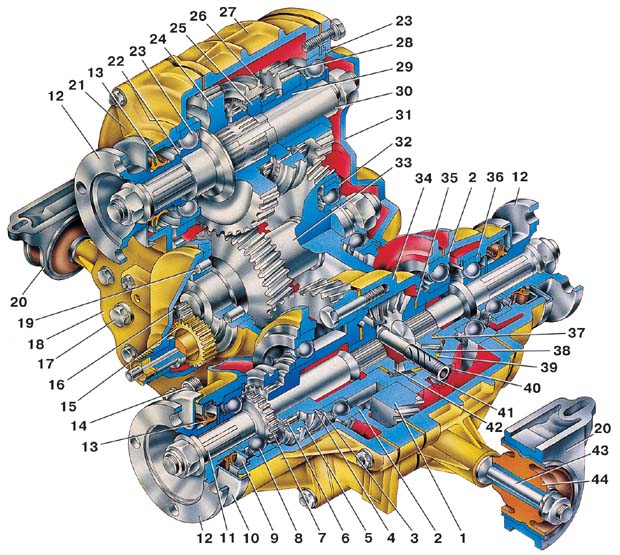

Раздаточная коробка

1 – ведомая шестерня;
2 – подшипники дифференциала;
3 – пружинная шайба;
4 – стопорное кольцо;
5 – муфта блокировки дифференциала;
6 – зубчатый венец корпуса дифференциала;
7 – зубчатый венец вала привода переднего моста;
8 – подшипник вала привода переднего моста;
9 – маслоотражатель;
10 – грязеотражатель;
11 – вал привода переднего моста;
12 – фланец;
13 – сальник;
14 – пробка отверстия для выпуска масла;
15 – ведомая шестерня привода спидометра;
16 – ведущая шестерня привода спидометра;
17 – пробка отверстия для заливки и контроля уровня масла;
18 – передняя крышка раздаточной коробки;
19 – роликовый подшипник промежуточного вала;
20 – кронштейн подвески раздаточной коробки;

21 – крышка подшипника ведущего вала;
22 – упорное кольцо подшипника;
23 – подшипники ведущего вала;
24 – шестерня высшей передачи;
25 – ступица муфты переключения передач;
26 – муфта переключения передач;
27 – картер раздаточной коробки;
28 – шестерня низшей передачи;
29 – втулка шестерни низшей передачи;
30 – вал ведущий;
31 – задняя крышка;
32 – шариковый подшипник промежуточного вала;
33 – промежуточный вал;
34 – корпус дифференциала;
35 – упорная шайба шестерни привода заднего моста;
36 – подшипник вала привода заднего моста;
37 – шестерня привода заднего моста; 38 – сателлит;
39 – ось сателлитов;
40 – стопорное кольцо оси сателлитов;
41 – пружинная шайба;
42 – шестерня привода переднего моста;
43 – ось подвески раздаточной коробки;
44 – резиновая подушка кронштейна подвески
