Нива вседорожник. Прокачка гидропривода сцепления





ОБЩИЕ СВЕДЕНИЯ

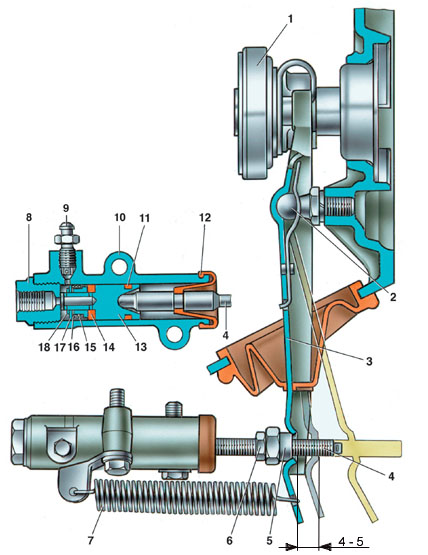

Рабочий цилиндр и вилка выключения сцепления



Рабочий цилиндр и вилка выключения сцепления

1 – подшипник выключения сцепления;
2 – шаровая опора;
3 – вилка выключения сцепления;
4 – толкатель;
5 – регулировочная гайка;
6 – контргайка;
7 – оттяжная пружина;
8 – пробка корпуса;
9 – штуцер для прокачки;

10 – корпус цилиндра;
11 – уплотнительное кольцо;
12 – защитный колпачок;
13 – поршень;
14 – уплотнитель;
15 – тарелка;
16 – пружина;
17 – опорная шайба;
18 – стопорное кольцо



О воздухе в гидроприводе сцепления говорит неполное выключение сцепления, а также «мягкость» и «провалы» педали сцепления.

Удаление воздуха из гидропривода

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите бачок и штуцер для прокачки от пыли и грязи.
2. Проверьте уровень жидкости в бачке гидропривода и при необходимости долейте жидкость.
3. Наденьте на головку штуцера 9 рабочего цилиндра шланг и погрузите его нижний конец в сосуд с жидкостью для гидропривода (30–50 г) – см. рис. Рабочий цилиндр и вилка выключения сцепления.
4. Отверните на 1/2–3/4 оборота штуцер 9, резко нажимайте и плавно отпускайте педаль до тех пор, пока не прекратится выделение пузырьков воздуха из шланга.
5. Нажав на педаль, заверните до отказа штуцер. Снимите шланг и наденьте колпачок штуцера.
6. Если, несмотря на продолжительную прокачку, из шланга будут выходить пузырьки воздуха, проверьте надежность крепления соединений, выясните, нет ли на трубках трещин или подтекания в соединениях со штуцерами. Возможно проникновение воздуха через поврежденные уплотнительные кольца главного или рабочего цилиндров.

Прокачка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Уровень жидкости в бачке гидропривода должен быть выше отверстия трубки, соединяющей бачок с главным цилиндром.
2. Конец шланга для прокачки должен быть постоянно погружен в жидкость.
3. После прокачки доведите уровень жидкости в бачке до нижней кромки заливной горловины.
