Нива вседорожник. Пусковое устройство карбюратора

ОБЩИЕ СВЕДЕНИЯ

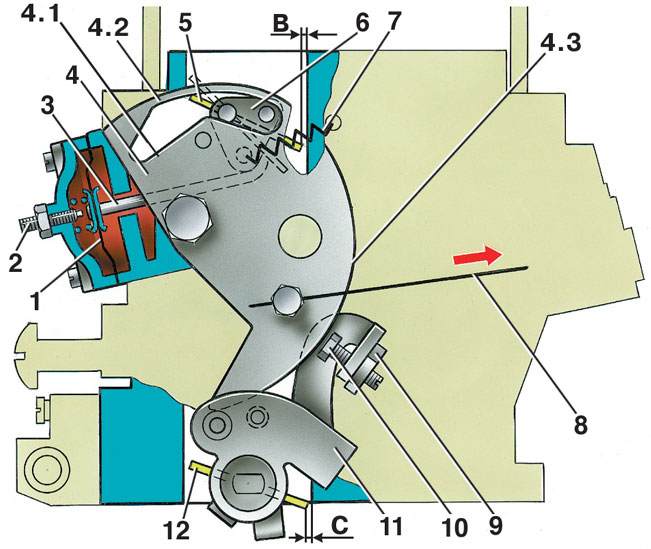

Пусковое устройство карбюратора

1 – диафрагма;
2 – регулировочный винт;
3 – шток диафрагмы;
4 – рычаг управления воздушной заслонкой;
4.1 – нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки;
4.2 – верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки;
4.3 – кромка рычага 4 для обеспечения пускового зазора дроссельной заслонки первой камеры;

5 – воздушная заслонка;
6 – рычаг воздушной заслонки;
7 – возвратная пружина воздушной заслонки;
8 – трос привода воздушной заслонки;
9 – стопор регулировочного винта;
10 – регулировочный винт приоткрывания дроссельной заслонки первой камеры;
11 – рычаг привода дроссельных заслонок;
12 – дроссельная заслонка первой камеры;
В – пусковой зазор у воздушной заслонки;
С – пусковой зазор у дроссельной заслонки

Рычаг 4 управления воздушной заслонкой имеет три профиля. Его наружная кромка 4.3 воздействует на рычаг 11 управления дроссельными заслонками через регулировочный винт 10 и обеспечивает запуск холодного двигателя и необходимое далее повышение частоты вращения коленчатого вала двигателя.

Внутренние профили 4.1 и 4.2 воздействуют на рычаг 6 воздушной заслонки и допускают ее открытие при промежуточных положениях рычага 4 на определенную величину.

При повороте рычага 4 управления воздушной заслонкой против часовой стрелки расширяющийся паз освобождает штифт рычага 6 воздушной заслонки, и за счет возвратной пружины 7 заслонка будет удерживаться полностью закрытой. Одновременно рычаг 4 кромкой 4.3 приоткрывает дроссельную заслонку первой камеры.

Ось воздушной заслонки 5 смещена, поэтому воздушная заслонка после запуска двигателя может приоткрываться потоком воздуха, растягивая пружину 7, чем обеспечивает обеднение смеси.

Разрежение из задроссельного пространства воздействует на диафрагму 1 и штоком 3 приоткрывает воздушную заслонку. Регулировочный винт 2 позволяет регулировать величину приоткрывания воздушной заслонки.

Максимальная величина приоткрывания воздушной заслонки при запуске и прогреве двигателя зависит от промежуточных положений рычага 4 управления воздушной заслонки или от ширины паза этого рычага.

Экономайзер принудительного холостого хода отключает систему холостого хода на принудительном холостом ходу (во время торможения автомобиля двигателем, при движении под уклон, при переключении передач), исключая выброс окиси углерода в атмосферу.

На режиме принудительного холостого хода при частоте вращения коленчатого вала более 2100 мин–1 и при замкнутом на «массу» концевом выключателе 7 (см. рис. Схема соединений комбинации приборов выпуска до 1996 г. (вид сзади)) карбюратора (педаль отпущена) запорный электромагнитный клапан 4 выключается, подача топлива прерывается. Если концевой выключатель не замкнут на массу, то электромагнитный клапан отключаться не будет.

При снижении частоты вращения коленчатого вала на принудительном холостом ходу до 1900 мин–1 блок управления вновь включает электромагнитный запорный клапан, начинается подача топлива через жиклер холостого хода и двигатель постепенно выходит на режим холостого хода.

Нива вседорожник. Блокировка второй камеры карбюратора

ОБЩИЕ СВЕДЕНИЯ

Блокировка второй камеры карбюратора. Дроссельная заслонка второй камеры может открываться только при открытой воздушной заслонке, когда кромка рычага 5 (см. рис. Карбюратор 21073–1107010) не упирается в штифт 2 рычага блокировки второй камеры.

В этом случае при открывании дроссельных заслонок рычаг блокировки воздействует через рычаг 14 на рычаг 13 и заслонка второй камеры открывается.

При закрывании воздушной заслонки рычаг 5 наружной кромкой воздействует на штифт 2 рычага блокировки и разобщает между собой рычаг 14 и рычаг блокировки. Теперь дроссельная заслонка второй камеры блокирована и открыта быть не может.
