2.15.1. Особенности устройства

ОБЩИЕ СВЕДЕНИЯ

Карбюратор 21073–1107010

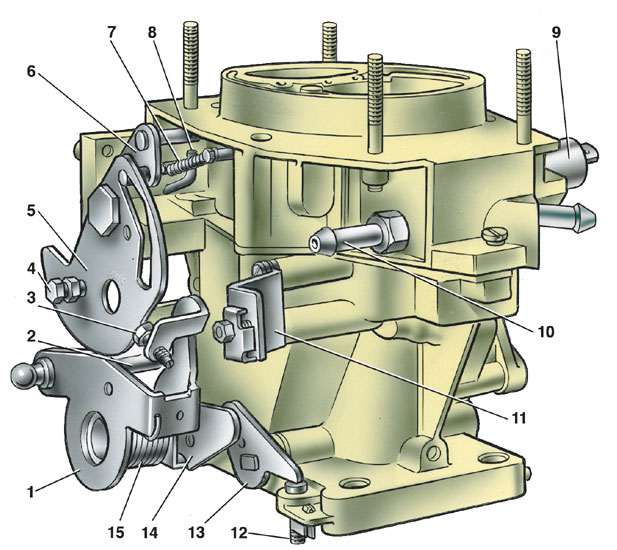

1 – рычаг привода дроссельных заслонок;
2 – штифт рычага блокировки второй камеры;
3 – регулировочный винт приоткрывания
дроссельной заслонки первой камеры;
4 – винт для крепления троса привода воздушной заслонки;
5 – рычаг управления воздушной заслонкой;
6 – рычаг воздушной заслонки;
7 – возвратная пружина воздушной заслонки;
8 – шток диафрагмы пускового устройства;

9 – электромагнитный запорный клапан;
10 – патрубок подачи топлива;
11 – кронштейн для крепления оболочки троса привода воздушной заслонки;
12 – регулировочный винт второй камеры;
13 – рычаг дроссельной заслонки второй камеры;
14 – рычаг привода дроссельной заслонки второй камеры;
15 – возвратная пружина дроссельной заслонки первой камеры

На двигателе устанавливается карбюратор 21073–1107010 эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, подогрев зоны дроссельной заслонки первой камеры, блокировку второй камеры.

В карбюраторе имеются две главные дозирующие системы первой и второй камер, система холостого хода первой камеры с переходной системой, переходная система второй камеры, экономайзер мощностных режимов, эконостат, диафрагменный ускорительный насос, пусковое устройство. На принудительном холостом ходу включается экономайзер принудительного холостого хода.

Тарировочные данные карбюратора приведены в подразделе 2.15.2.

Нива вседорожник. Главная дозирующая система

ОБЩИЕ СВЕДЕНИЯ

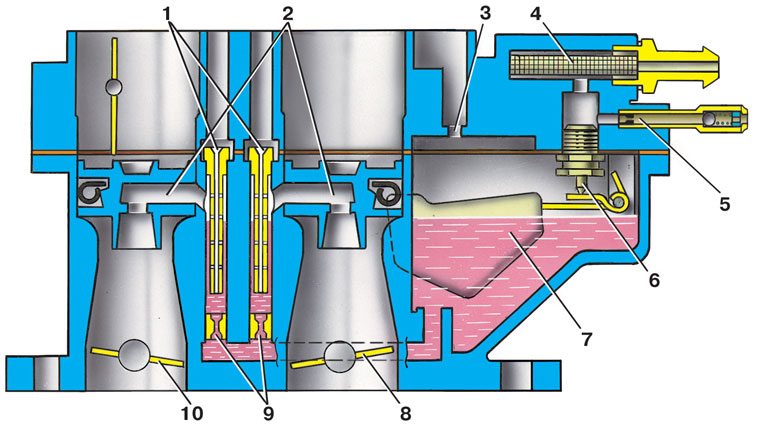

1 – главные воздушные жиклеры с эмульсионными трубками;
2 – распылители первой и второй камер;
3 – балансировочное отверстие;
4 – топливный фильтр;
5 – патрубок с калиброванным отверстием слива
части топлива в топливный бак;

6 – игольчатый клапан;
7 – поплавок;
8 – дроссельная заслонка второй камеры;
9 – главные топливные жиклеры;
10 – дроссельная заслонка первой камеры

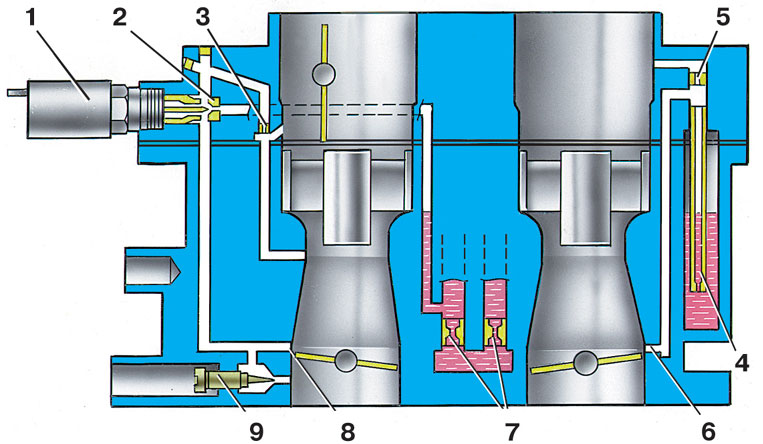

Cхема системы холостого хода и переходных систем карбюратора

1 – электромагнитный запорный клапан;
2 – топливный жиклер холостого хода;
3 – воздушный жиклер холостого хода;
4 – топливный жиклер переходной системы второй камеры с трубкой;
5 – воздушный жиклер переходной системы второй камеры;

6 – выходное отверстие переходной системы второй камеры;
7 – главные топливные системы;
8 – щель переходной системы первой камеры;
9 – регулировочный винт качества (состава) смеси холостого хода

Топливо через сетчатый фильтр 4 (см. рис. Схема главных дозирующих систем) и игольчатый клапан 6 подается в поплавковую камеру. Из поплавковой камеры топливо поступает через главные топливные жиклеры 9 в эмульсионные колодцы и смешивается с воздухом, выходящим из отверстий эмульсионных трубок 1, которые изготовлены заодно с главными воздушными жиклерами. Через распылители 2 топливно-воздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Дроссельные заслонки 8 и 10 соединены между собой таким образом, что вторая камера начинает открываться, когда первая уже открыта на 2/3 величины.

Система холостого хода забирает топливо из эмульсионного колодца после главного топливного жиклера 7 (см. рис. Cхема системы холостого хода и переходных систем карбюратора).

Топливо подводится к топливному жиклеру 2 с электромагнитным запорным клапаном 1, на выходе из жиклера смешивается с воздухом, поступающим из проточного канала и из расширяющейся части диффузора (для обеспечения нормальной работы карбюратора при переходе на режим холостого хода).

Эмульсия выходит под дроссельную заслонку через отверстие, регулируемое винтом 9 качества (состава) смеси.

Нива вседорожник. Переходные системы

ОБЩИЕ СВЕДЕНИЯ

При открытии дроссельных заслонок карбюратора до включения главных дозирующих систем топливно-воздушная смесь поступает:

– в первую смесительную камеру через жиклер 2 холостого хода (см. рис. Cхема системы холостого хода и переходных систем карбюратора) и вертикальную щель 8 переходной системы, находящуюся на уровне кромки дроссельной заслонки в закрытом положении; – во вторую смесительную камеру через выходное отверстие 6, находящееся чуть выше кромки дроссельной заслонки в закрытом положении. Топливо поступает из жиклера 4 через трубку, смешивается с воздухом из жиклера 5, поступающим через проточный канал.

2.15.1.3. ВАЗ-21213 (Нива). Экономайзер мощностных режимов

ОБЩИЕ СВЕДЕНИЯ

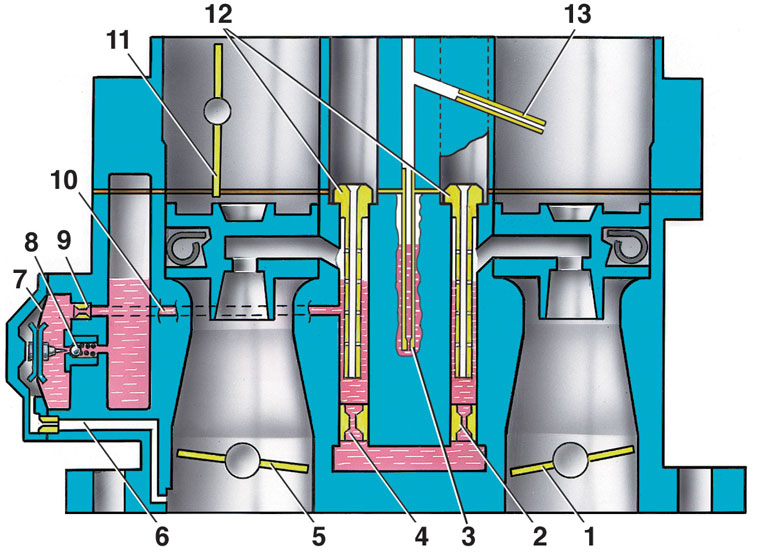

Схема экономайзера мощностных режимов и эконостата

1 – дроссельная заслонка второй камеры;
2 – главный топливный жиклер второй камеры;
3 – топливный жиклер эконостата с трубкой;
4 – главный топливный жиклер первой камеры;
5 – дроссельная заслонка первой камеры;

6 – канал подвода разрежения;
7 – диафрагма экономайзера;
8 – шариковый клапан;
9 – топливный жиклер экономайзера;
10 – топливный канал;
11 – воздушная заслонка;
12 – главные воздушные жиклеры;
13 – впрыскивающая трубка эконостата

Экономайзер мощностных режимов срабатывает при определенном разрежении за дроссельной заслонкой 5.

Топливо забирается из поплавковой камеры через шариковый клапан 8. Клапан 8 закрыт, пока диафрагма удерживается разрежением во впускной трубе.

При значительном открытии дроссельной заслонки разрежение несколько падает и пружина диафрагмы 7 открывает клапан.

Топливо, проходящее через жиклер 9 экономайзера, добавляется к топливу, которое проходит через главный топливный жиклер 4, обогащая горючую смесь.

ВАЗ-21213 (Нива). Эконостат

ОБЩИЕ СВЕДЕНИЯ

Эконостат работает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках.

Топливо из поплавковой камеры через жиклер 3 (см. рис. Схема экономайзера мощностных режимов и эконостата) поступает в топливную трубку и высасывается через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая горючую смесь.

ВАЗ-21213 (Нива). Ускорительный насос карбюратора

ОБЩИЕ СВЕДЕНИЯ

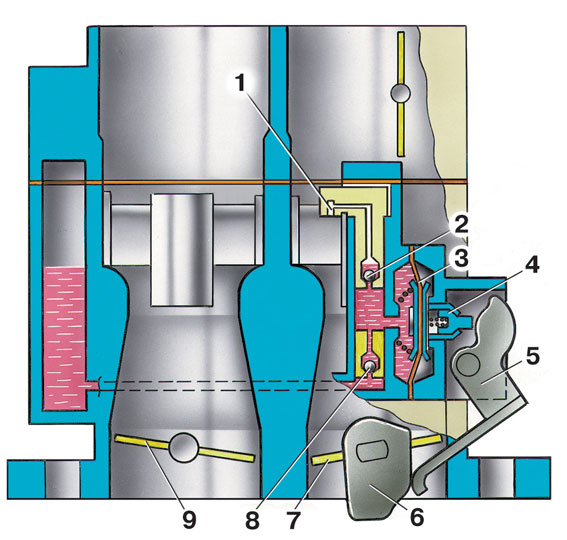

Схема ускорительного насоса

1 – распылитель;
2 – шариковый клапан подачи топлива;
3 – диафрагма насоса;
4 – толкатель;
5 – рычаг привода;

6 – кулачок привода насоса;
7 – дроссельная заслонка первой камеры;
8 – обратный шариковый клапан;
9 – дроссельная заслонка второй камеры

Ускорительный насос диафрагменный, с механическим приводом от кулачка 6 на оси дроссельной заслонки первой камеры.

При закрытой дроссельной заслонке пружина отводит диафрагму 3 назад, что приводит к заполнению полости насоса топливом через шариковый клапан 8.

При открытии дроссельной заслонки кулачок действует на рычаг 5, а диафрагма 3 нагнетает топливо через шариковый клапан 2 и распылитель 1 в смесительную камеру карбюратора, обогащая горючую смесь.

Производительность насоса не регулируется и зависит только от профиля кулачка.
