Lada Xray. ПОДШИПНИК СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА - СНЯТИЕ И
УСТАНОВКА
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа
П-3,2Г грузоподъемностью 3,2 т).
Снять переднее колесо в соответствии с требованиями раздела 14 настоящей
ТИ.
В соответствии с требованиями ТИ 3100.25100.20596:
- снять датчик скорости вращения переднего колеса;
- отсоединить передний тормоз в сборе от поворотного кулака и подвесить
его к пружине передней подвески;
- снять тормозной диск переднего тормоза;
- снять кожух тормозного диска переднего тормоза.
Отсоединить наконечник рулевой тяги от рычага поворотного кулака в
соответствии с требованиями ТИ 3100.25100.20595.
Снять поворотный кулак в соответствии с требованиями раздела 2 настоящей
ТИ.

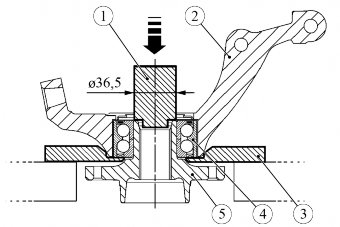

Рисунок 3-1 - Выпрессовка ступицы переднего колеса:
1 - оправка наружным диаметром 36,5 мм для выпрессовки ступицы;
2 - поворотный кулак;
3 - плита опорная;
4 - подшипник ступицы переднего колеса;
5 - ступица переднего колеса
Установить на стол пресса опорную плиту 3, рисунок 3-1, установить на
плиту поворотный кулак 2, установить на ступицу оправку 1 с наружным
диаметром 36,5 мм и выпрес-совать ступицу 5 из поворотного кулака (пресс
гидравлический типа КС-124 (Кочубеевский завод "Автоспецоборудование"),
оправка наружным диаметром 36,5 мм для выпрессовки ступицы -
самоизготовление, плита опорная - самоизготовление).
Извлечь из поворотного кулака стопорное кольцо подшипника (съемник
внутренних стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").
Спрессовать со ступицы внутреннюю обойму подшипника (комплект съемников
типа 71 03 00 00 и 71 04 00 00 ф. "Stahlwille").

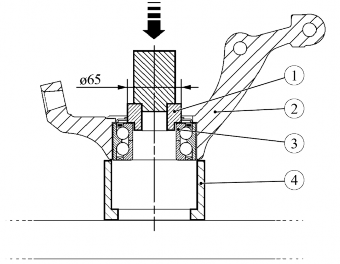

Рисунок 3-2 - Выпрессовка наружной обоймы
подшипника ступицы переднего колеса из поворотного кулака:
1 - оправка наружным диаметром 65 мм для выпрессовки наружной обоймы
подшипника ступицы переднего колеса;
2 - поворотный кулак;
3 - внутренняя обойма подшипника;
4 - упор
Установить на стол пресса упор 4, рисунок 3-2, установить на упор
поворотный кулак 2, установить на внутреннюю обойму 3 подшипника оправку
1 с наружным диаметром 65 мм и выпрессовать наружное кольцо подшипника
из поворотного кулака (пресс гидравлический типа КС-124 (Кочубеевский
завод "Автоспецоборудование"), оправка наружным диаметром 65 мм для
выпрессовки наружного кольца подшипника - самоизготовление, упор -самоизготовление).
Установка
Внимание. Перед сборкой сопрягаемые поверхности поворотного кулака,
ступицы переднего колеса и подшипника очистить.
Внимание. Перед сборкой проверить посадочные поверхности поворотного
кулака и ступицы переднего колеса, дефектные детали заменить.
Внимание. При запрессовке подшипника в поворотный кулак усилие
запрессовки прикладывать к наружной обойме подшипника. Производить
запрессовку воздействуя на внутреннюю обойму подшипника не допускается.
Установить на стол пресса упор 4, рисунок 3-3, установить на упор
поворотный кулак
3 и запрессовать подшипник, установив на наружную обойму 2 подшипника
оправку 1 наружным диаметром 70 мм для запрессовки (пресс гидравлический
типа КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка
наружным диаметром 65 мм для запрессовки подшипника - самоизготовление,
упор - самоизготовление).
Установить в проточку кулака стопорное кольцо (съемник внутренних
стопорных колец типа 65 44 60 21 размерности J 21 ф. "Stahlwille").

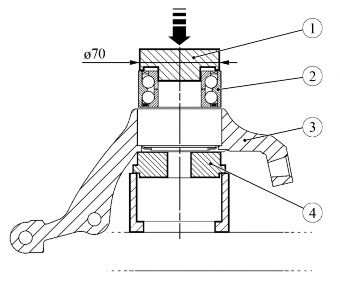

Рисунок 3-3 - Запрессовка подшипника ступицы
переднего колеса в поворотный кулак:
1 - оправка наружным диаметром 70 мм для запрессовки подшипника ступицы
переднего колеса;
2 - наружная обойма подшипника;
3 - поворотный кулак;
4 - упор

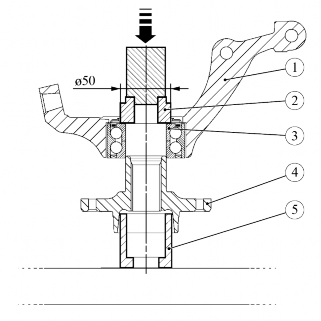

Рисунок 3-4 - Запрессовка ступицы переднего колеса:
1 - поворотный кулак;
2 - оправка наружным диаметром 50 мм для запрессовки ступицы переднего
колеса;
3 - внутренняя обойма подшипника;
4 - ступица переднего колеса;
5 - упор
Установить на стол пресса упор 5, рисунок 3-4, установить на упор
ступицу 4 переднего колеса и напрессовать кулак 1 с подшипником в сборе
на ступицу, установив на внутреннюю обойму 3 подшипника оправку 2
наружным диаметром 50 мм для запрессовки (пресс гидравлический типа
КС-124 (Кочубеевский завод "Автоспецоборудование"), оправка наружным
диаметром 50 мм для запрессовки - самоизготовление, упор -
самоизготовление).
Установить поворотный кулак на автомобиль в соответствии с требованиями
раздела 2 настоящей ТИ.
Подсоединить наконечник рулевой тяги к рычагу поворотного кулака в
соответствии с требованиями ТИ 3100.25100.20595.
В соответствии с требованиями ТИ 3100.25100.20596:
- установить кожух тормозного диска переднего тормоза;
- установить тормозной диск переднего тормоза;
- установить передний тормоз в сборе;
- установить датчик скорости вращения переднего колеса.
Установить переднее колесо в соответствии с требованиями раздела 14
настоящей ТИ.
Нажать на педаль тормоза 2 - 3 раза для установки поршней колесных
тормозных цилиндров в рабочее положение.
Проверить и при необходимости отрегулировать углы установки передних
колес в соответствии с требованиями ТИ 3100.25100.13060.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934, пп. 1.19.19, 1.19.22.
