Lada Xray. ГЛАВНЫЙ И
РАБОЧИЙ ЦИЛИНДРЫ СЦЕПЛЕНИЯ И ТРУБКА ГИДРОПРИВОДА СЦЕПЛЕНИЯ - СНЯТИЕ И УСТАНОВКА
Снятие
Установить автомобиль на рабочий пост, затормозить стояночным тормозом,
выключить зажигание и отсоединить клемму провода "массы" от АКБ (ключ
гаечный 10).
Снять воздушный фильтр со шлангом впускной трубы и с патрубком подачи
воздуха в сборе в соответствии с требованиями раздела 3 настоящей ТИ.
Снять брызговик двигателя в соответствии с требованиями ТИ
3100.25100.20594
Рисунок 11-1 - Снятие гидропривода сцепления:
1 - пробка;
2 - бачок гидротормозов;
3 - трубка;
4 - цилиндр сцепления главный;
5 - скоба фиксатора;
6 - трубка гидропривода сцепления
Отвернуть пробку 1, рисунок 11-1, бачка гидротормозов и откачать
тормозную жидкость до уровня ниже штуцера трубки 3. Завернуть пробку 1
на место (насос кистевой, емкость технологическая).
Отсоединить трубку 3 от штуцера бачка 2 гидротормозов и слить из трубки
остатки тормозной жидкости (емкость технологическая).
Отсоединить трубку 3 от главного цилиндра 4 сцепления и установить на
штуцеры и в отверстия трубки технологические заглушки (заглушки
технологические).
Для автомобилей с коробкой передач JH3 с двигателем H4M
Рисунок 11 -2 - Снятие гидропривода сцепления:
1 - цилиндр рабочий сцепления;
2 - колпачок защитный штуцера удаления воздуха;
3, 4 - фиксатор;
5 - трубка гидропривода сцепления с демпфером в сборе;
6 - кронштейн левой опоры двигателя
7 - скоба крепления трубки гидропривода сцепления;
А, Б - ребро, ограничитель хода фиксатора
Поднять фиксатор 3, рисунок 11-2, вверх до упора
усиков фиксатора в ребра "А", извлечь трубку 5 гидропривода сцепления из
рабочего цилиндра 1 и установить на трубку и в отверстие рабочего
цилиндра сцепления технологические заглушки. При выполнении данной
операции фиксатор 4 должен остаться в утопленном положении, фиксатор 4
применяется при выполнении процедуры "удаление воздуха" (заглушки
технологические).
Извлечь трубку 5 гидропривода сцепления из скобы 7 крепления.
Для автомобилей с коробкой передач JR5 с двигателем 21129
Рисунок 11-3 - Трубопровод гидропривода сцепления:
1 — цилиндр рабочий сцепления;
2 — колпачок защитный штуцера удаления воздуха;
3 — фиксатор;
4 — скоба крепления трубки гидропривода сцепления;
5 — кронштейн;
6 — трубка гидропривода сцепления с демпфером в сборе
Извлечь трубку 6, рисунок 11-3, гидропривода сцепления из скобы 4
крепления.
Нажать на фиксатор 3 и извлечь трубку 6 гидропривода сцепления из
рабочего цилиндра 1. Установить на трубку и в отверстие рабочего
цилиндра сцепления технологические заглушки. Убрать трубку из зоны
проведения работ (заглушки технологические).
Для всех автомобилей

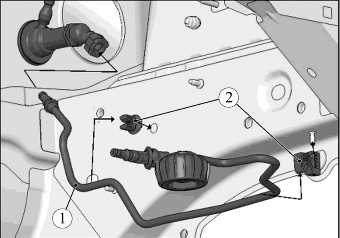

Рисунок 11-4 - Снятие гидропривода сцепления:
1 - трубка гидропривода сцепления;
2 - скоба крепления
Извлечь трубку 1, рисунок 11-4, гидропривода сцепления из скоб 2
крепления и снять с автомобиля.
Завести жало плоской отвертки в зазор между штоком
1, рисунок 10-1, главного цилиндра сцепления и педалью 3 сцепления и,
преодолевая сопротивление отсоединить шток от педали сцепления (отвертка
плоская).
Повернуть главный цилиндр сцепления на 1/8 оборота по часовой стрелке и
извлечь его из отверстия в щитке передка. Работу выполнять со стороны
моторного отсека. Главный цилиндр сцепления крепится к щитку передка
посредством "байонетного" замка (ключ гаечный 24).
Снять коробку переключения передач в соответствии с требованиями раздела
3 настоящей ТИ.
Рисунок 11-5 - Снятие муфты выключения сцепления:
1 - болты крепления;
2 - муфта выключения сцепления в сборе с рабочим цилиндром сцепления
Установить КП на верстак, отвернуть два болта 1, рисунок 11-5, и снять
муфту 2 выключения сцепления в сборе с рабочим цилиндром сцепления
(головка сменная 10, удлинитель, вороток).
Установка
Установить муфту 2, рисунок 11-5, выключения сцепления в сборе с рабочим
цилиндром сцепления в коробку передач и завернуть два болта 1 крепления.
Момент затяжки болтов 18.24 Н.м (1,8...2,4 кгс.м) (головка сменная 10,
удлинитель, вороток, ключ моментный).
Внимание. Перед установкой муфты выключения сцепления необходимо
предварительно заполнить рабочий цилиндр сцепления тормозной жидкостью
(шприц технологический, жидкость тормозная согласно действующему
"Кодификатору основных и вспомогательных материалов, применяемых при ТО
и ремонте автомобилей LADA" К 3100.25100.00018).
Установить коробку переключения передач в соответствии с требованиями
раздела 3 настоящей ТИ.
Снять с трубки гидропривода сцепления и с рабочего цилиндра сцепления
технологические заглушки.
Проверить на штуцерах трубки 1, рисунок 11 -4, гидропривода сцепления
состояние уплотнительных колец и при необходимости заменить.
Смазать уплотнительные кольца на штуцерах трубки
гидропривода сцепления тормозной жидкостью и установить трубку 1 в скобы
2. и в скобу 7, рисунок 11-2, крепления.
Для автомобилей с коробкой передач JH3 с двигателем H4M
Присоединить трубку 5, рисунок 11-2, гидропривода сцепления к рабочему
цилиндру 1 сцепления и убедиться в ее надежной фиксации (фиксаторы 3 и 4
должны находиться в крайнем нижнем положении).
Закрепить трубку 5 в скобе 7 крепления.
Для автомобилей с коробкой передач JR5 с двигателем 21129
Присоединить трубку 6, рисунок 11-3, гидропривода сцепления к рабочему
цилиндру 1 сцепления и убедиться в ее надежной фиксации.
Закрепить трубку 6 в скобе 4 крепления.
Для всех автомобилей
Установить главный цилиндр сцепления в отверстие щитка передка и
повернуть его на 1/8 оборота против часовой стрелки. Работу выполнять со
стороны моторного отсека. Главный цилиндр сцепления крепится к щитку
передка посредством "байонетного" замка (ключ гаечный 24).
Нанести на сферический палец педали 3, рисунок 10-1, сцепления смазку и
присоединить шток 1 главного цилиндра сцепления к педали сцепления
(смазка АЗМОЛ ЛСЦ-15 согласно действующему "Кодификатору основных и
вспомогательных материалов, применяемых при ТО и ремонте автомобилей
LADA" К 3100.25100.00018, норма расхода 1 г).
Присоединить трубку 6, рисунок 11 -1, гидропривода сцепления к главному
цилиндру 4 сцепления и убедиться в ее надежной фиксации.
Присоединить трубку 3 к штуцеру главного цилиндра 4 сцепления и к
штуцеру бачка 2 гидротормозов.
Отвернуть пробку 1 бачка гидротормозов, залить тормозную жидкость и
удалить воздух из гидропривода сцепления в соответствии с требованиями
раздела 12 настоящей ТИ.
Установить воздушный фильтр со шлангом впускной трубы и с патрубком
подачи воздуха в сборе в соответствии с требованиями раздела 3 настоящей
ТИ.
Установить брызговик двигателя в соответствии с требованиями ТИ
3100.25100.20594.
Присоединить клемму провода "массы" к АКБ и затянуть гайку крепления.
Момент затяжки гайки 4.6 Н.м (0,4.. .0,6 кгс.м) (головка сменная 10,
ключ моментный).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие
требованиям ТУ 017200-254-00232934 пп. 1.19.15, 1.19.16.
