Lada Xray. Поворотный кулак в сборе со ступицей - снятие и
установка
Снятие
Внимание. Чтобы не повредить подшипник ступицы переднего колеса не
допускается:
- ослаблять и затягивать гайку крепления ступицы переднего колеса на
автомобиле стоящем на колесах;
- опускать автомобиль на колеса при снятом вале привода переднего колеса
или с ослабленной гайкой крепления ступицы переднего колеса.
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом и выключить зажигание (подъемник электрогидравлический типа
П-3,2Г грузоподъемностью 3,2 т).
Разблокировать рулевое колесо.
Снять переднее колесо в соответствии с требованиями раздела 14 настоящей
ТИ.
В соответствии с требованиями ТИ 3100.25100.20596:
- снять датчик скорости вращения переднего колеса;
- отсоединить передний тормоз в сборе от поворотного кулака и подвесить
его к пружине передней подвески.
Установить на ступицу переднего колеса упор и закрепить его двумя
колесными болтами (упор Rou. 604-01, головка сменная 17, вороток).
- гайки болтов крепления поворотного кулака к стойке передней подвески.
Внимание. Болт крепления шаровой опоры нижнего рычага передней подвески
к поворотному кулаку установить головкой в направлении передней части
автомобиля.
Установить шлицевой хвостовик приводного вала переднего колеса в ступицу
переднего колеса.

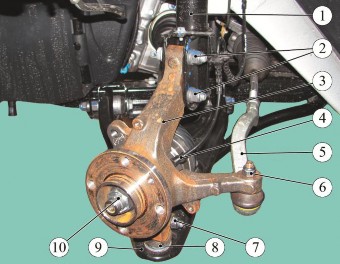

Установить поворотный кулак на стойку передней подвески, вставить болты
крепления и завернуть, не затягивая, новые гайки 2 (ключ гаечный 18,
головка сменная 18, ключ трещоточный).

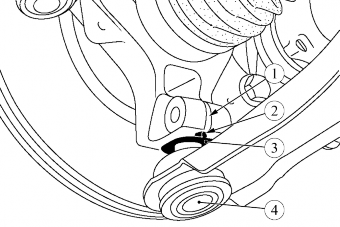

Рисунок 2-2 - Установка дистанционной шайбы:
1 - прорезь клеммного соединения поворотного кулака и шаровой опоры;
Установить палец шаровой опоры рычага передней подвески в поворотный
кулак, установить болт крепления и завернуть новую гайку. При сборке
буртик 2 дистанционной шайбы 3 должен попасть в прорезь 1 клеммного
соединения на поворотном кулаке. Момент затяжки гайки 62 Н.м (6,2 кгс.м)
(ключ гаечный 16, головка сменная 16, ключ трещоточный, ключ моментный).
